JCB 4CX: технические характеристики

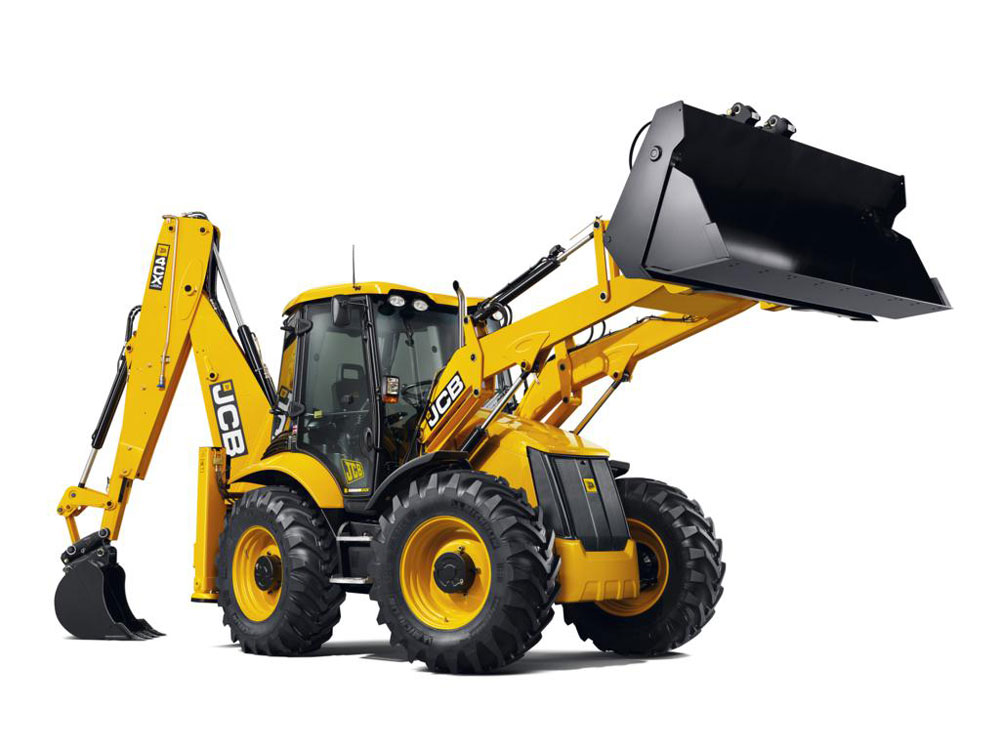

Экскаватор-погрузчик JCB 4CX

JCB 4CX – полноприводный экскаватор-погрузчик с колесной формулой «4×4», предназначенный для выполнения широчайшего количества работ в различных сферах народного хозяйства и промышленности: транспортировочных, погрузочно-разгрузочных, землеройных, ремонтных, ландшафтных и прочих (причем его эксплуатация возможна даже на неустойчивых грунтах)…

Данный аппарат может похвастать надежной и выносливой конструкцией, вместительной и эргономичной кабиной, высоким уровнем продуктивности и разумным ценником…

В арсенале JCB 4CX числится опрятно оформленная кабина с круговым остеклением и тщательно продуманным салонным убранством. Внутри экскаватора-погрузчика эргономично сосредоточены все управляющие органы (в частности – регулируемая рулевая колонка) и применено комфортабельное сиденье для оператора с пневмоподвеской, большим количеством настроек, подлокотниками и ремнем безопасности.

А эксплуатационная масса этого «трактора-многостаночника» варьируется в диапазоне от 7950 до 8660 кг (в зависимости от варианта исполнения). С завода JCB 4CX спереди оснащается выполненным из высокопрочной стали ковшом (общего назначения или «6-в-1»), а сзади – экскаваторным оборудованием со стандартной или телескопической стрелой.

Он обладает следующими рабочими характеристиками:

• При работе погрузчиком: предельная высота выгрузки – 2690 мм, высота загрузки поверх бортов – 3180-3210 мм, глубина копания ниже уровня земли – 140-180 мм.
• При работе экскаватором: максимальная глубина копания – 4320-5530 мм, вылет стрелы по уровню земли – 6740-7880 мм, высота загрузки поверх бортов – 3840-4730 мм, высота погрузки – 3390-4280 мм.

Опционально для машины предлагается широкое количество навесного оборудования: погрузочные вилы, ковши для зачистки траншей, гидромолоты, буры, клыки-рыхлители, уплотнительные и подметальные вилы, бордюроукладчики и многое другое.

На JCB 4CX устанавливается четырехцилиндровый дизельный мотор Perkins рабочим объемом 4.4 литра с вертикальной архитектурой, турбонаддувом, интеркулером, жидкостным охлаждением и системой непосредственного впрыска горючего, генерирующий 101 лошадиную силу (74.2 кВт) при 2200 об/минуту и 425 Нм доступного потенциала при 1300 об/минуту.

В виде опции данный аппарат может быть оборудован трансмиссией Autoshift (с шестью передними и четырьмя задними передачами) и самоблокирующимися дифференциалами «по кругу».

Со штатной коробкой передач JCB 4CX может разогнаться до 38.1 км/ч (и вперед, и назад), а с опциональной – до 38.1 км/ч при движении передним и до 30.5 км/ч задним ходом. «Топливный аппетит» у машины составляет порядка 10 литров за каждый час работы.

В основе JCB 4CX находится рамная конструкция, которая создана из высокопрочной стали. Экскаватор-погрузчик укомплектован гидростатическим рулевым управлением с тремя алгоритмами работы: поворот двух колес; поворот четырех колес в противоположенные стороны; поворот четырех колес в одну сторону.

Машина оснащена тормозным комплексом с саморегулирующимися дисковыми устройствами, погруженными в масляную ванну, гидравлической системой с тремя шестеренчатыми насосами, а также 160-литровой топливной емкостью. В России стоимость нового JCB 4CX, по данным на 2018 год, стартует с отметки ~6 миллионов рублей.

По умолчанию экскаватор-погрузчик может похвастать: пневмоподвеской водительского сиденья, радио с двумя динамиками, кондиционером, стеклоочистителями, зеркалами заднего вида, рабочим внешним освещением и прочими «фишками».

Особенный упор на управление и комфорт

Британцы очень серьёзно подошли к формированию самых высоких условий комфорта.  Экскаватор-погрузчик JCB 4CX можно смело назвать спецтехникой «премиум класса» среди всех существующих на сегодняшний день подобных машин. Рабочее место оператора оборудовано по последнему слову техники с широчайшим обзором и соблюдением максимальных правил безопасности. Кабина и её наполнение максимально эргономичны, что позволяет производить любые рабочие манипуляции с высочайшей оперативностью и эффективностью. Кресло с подогревом расположено на специальной пневматической подвеске, что позволяет свести к минимуму все вибрации. Кроме того, кабина также установлена на конструкционные опоры из эластической резины. Она полностью герметична, что гарантирует комфорт для оператора даже при минусовых температурах.

Что касается органайзера и непосредственного управления рабочими элементами, то в кабине установлена жидкокристаллическая панель, на которой отображаются данные компьютера о состоянии и рабочих функциях машины. Любая информация и сведенья о возможных нарушениях в рабате всех агрегатов и узлов также отображаются на этой панели. Также оператор может выбрать одну из трех существующих конфигураций управления исходя из конкретных рабочих условий.

Среди дополнительных преимуществ, которыми обладает JCB 4CX, можно отметить следующие:

– высочайшая грузоподъемность в классе;

– высокие эксплуатационные характеристики рабочих деталей (большой объем заднего ковша, площадь фронтального ковша);

– вмонтированная гидравлическая линия, которая позволяет использовать JCB 4CX, как мобильную гидростанцию.

JCB 4CX цена: 1 500 000 – 3 800 000 рублей в зависимости от технического состояния.

Сфера применения

Там, где объём работ постоянно находится на отметке «выше среднего», применение «JCB 4CX» является более эффективным и экономически оправданным, чем его менее мощных «собратьев». Потому что этот экскаватор-погрузчик выполняет ощутимо больший объём работ за конкретную единицу времени, чем «JCB 3CX» и его «одноклассники». Что способствует разгрузке прочей техники и, в дальнейшей перспективе, сокращению общих финансовых расходов компании или предпринимателя.

«JCB 4CX» позволяет в ускоренном темпе производить разработку, укладку, уплотнение и погрузку грунта, а также его перемещение по территории строительной площадки или другого рабочего участка. «JCB 4CX» – трактор самый тяжёлый и габаритный в серии колёсных экскаваторов «JCB», но в то же время он весьма компактный. Этот экскаватор-погрузчик уверенно себя чувствует на любых ограниченных пространствах. На экскаваторе-погрузчике «JCB 4СХ» имеется механическая система компенсации угла наклона ковша при подъёме стрелы, которая исключает просыпание материала при погрузочных работах.

Работа «JCB 4CX» в строительной отрасли – это рытьё котлованов, планировка и расчистка территорий; погрузка и перемещение щебня, гравия, песка, строительного мусора и т.п. В дорожно-транспортном деле  – прокладка новых дорог и развязок, мостостроение. В коммунальном хозяйстве – рытьё траншей, перемещение грунта и стройматериалов при прокладке новых трубопроводов, инженерных сетей, и выполнении различных ремонтных и аварийно-ремонтных работ. Кроме штатного оборудования, трактор допускает установку самых разнообразных дополнительных механизмов – дорожных фрез, ударо-отбойных устройств, челюстных ковшей, вилочных погрузчиков.

Характеристики экскаватора-погрузчика JCB 4CX

Эксплуатация

Максимальный вес

8660 кг

Объем топлива

160 л.

Объем жидкости гидравлической системы

132 л.

Объем жидкости масляной системы

15 л.

Объем жидкости системы охлаждения

18.5 л.

Объем жидкости трансмиссии

16 л.

Объем жидкости передней оси

16 л.

Объем жидкости задней оси

16 л.

Размер передних шин 2wd / 4wd

16.9×28 10PR Промышленный

Размер задних шин 2wd/4wd

16.9×28 10PR Промышленный

Рабочее напряжение

12 В

Сила тока генератора

95 амперы

Трансмиссия

Тип трансмиссии

силовое переключение передач

Количество передних передач

4

Количество задних передач

4

Максимальная скорость вперед

40 км/ч

Максимальная задняя скорость

40 км/ч

Размеры

Длина транспорта

5910 мм

Ширина транспорта

2360 мм

Высота транспорта

3930 мм

Высота до верхней части кабины

2880 мм

Колесная база

2220 мм

Погрузчик

Объем ковша

1 м3

Ширина ковша

2350 мм

Усилие отрыва ковша

14498 кН

Грузоподъемность на полную высоту

4378 кг

Клиренс при максимальной высоте разгрузки

2690 мм

Вылет при максимальной высоте разгрузки

1170 мм

Глубина копания

180 мм

Обратная лопата

Нагрузка при максимальном подъеме в сложенном состоянии

1556 кг

Нагрузка при максимальном подъеме в разложенном состоянии

1199 кг

Высота загрузки в сложенном состоянии

4550 мм

Высота загрузки в разложенном состоянии

4470 мм

Вылет при высотной загрузке в сложенном состоянии

2820 мм

Вылет при высотной загрузке в разложенном состоянии

3750 мм

Глубина копания в сложенном состоянии

4980 мм

Глубина копания в разложенном состоянии

6140 мм

Вылет от шарнирного соединения в сложенном состоянии

5400 мм

Вылет от шарнирного соединения в разложенном состоянии

6010 мм

Сила копания ковша в сложенном состоянии

5375.5 кг

Сила копания ковша в разложенном состоянии

5375.5 кг

Двигатель

Производитель

JCB

Эффективная мощность

72.8 кВт

Полная мощность

74.6 кВт

Объем двигателя

4.4 л.

Мощность измеренная при

2200 об/мин.

Крутящий момент измерен при

1300 об/мин.

Максимальный эффективный крутящий момент

417 Нм

Аспирация

турбонаддув

Гидравлика

Тип насоса

система с открытым центром с двухпоточными насосами и гидрорегулятором расхода

Пропускная способность насоса

81 л/мин

Давление перепускного клапана

25165.8 кПа

Размеры

1. Длина транспорта

5910 мм

2. Ширина транспорта

2260 мм

3. Высота транспорта

3930 мм

4. Колесная база

2220 мм

5. Клиренс

340 мм

6. Высота до верхней части кабины

2880 мм

Погрузчик

7. Клиренс при максимальной высоте разгрузки

2690 мм

8. Вылет при максимальной высоте разгрузки

1170 мм

9. Глубина копания

180 мм

Обратная лопата

10. Высота загрузки в сложенном состоянии

4550 мм

11. Вылет от шарнирного соединения в сложенном состоянии

6010 мм

12. Глубина копания в сложенном состоянии

4980 мм

13. Вылет при высотной загрузке в сложенном состоянии

3430 мм

Вступление

Экскаватор JCB 4СХ имеет механизированную рабочую систему. Свойства технического узла транспорта позволяют компенсировать величину наклонного угла ковша, в процессе поднимания стрелового механизма. Благодаря данной характеристике, во время рабочих процессов по загрузке и выгрузке, материал не высыпается из подборочной емкости.

Важные моменты

Экскаваторы JCB 4СХ, в стандартном сборочном комплекте, обычно имеют полуавтоматическую трансмиссию модели JCB Powershift, с 4-мя скоростями, благодаря которой, достаточно сильно увеличивается степень функциональной выработке и показатели комфортности, в управлении этой землеройной машиной.

Шести ступенчатая трансмиссия JCB Autoshift, разработана с учетом всех факторов, которые позволяют увеличить эксплуатационную производительность техники и, способны, многократно увеличить скорость движения при перемещении по дорогам.

Также, данный фактор влияет на качество осуществления погрузочно-разгрузочных операций с грузами. Благодаря наличию на рулевом механизме рычага, переключающего скорости и реверсивную подачу, можно при перемещении транспорта менять скорость и направление перемещения экскаваторного погрузочного агрегата, находящегося в груженом состоянии или без груза, с высоким значением быстроты и плавности.

В данной спецтехнике специалистами JCB проведены модернизирующие разработки механизма гидроперемещения навески экскаватора, встроенных вил, системы, производящей компенсацию вибраций во время транспортировки (SRS). Подверглись улучшению устройства регулируемых платформ скольжения опорных приспособлений, а также устройство, удлиняющее рукоять (Extradig). Произведенные обновления увеличивают степень безопасной эксплуатации, легкость и комфортность управления на экскаваторе JCB 4СХ.

Опыт использования

Благодаря данному фактору увеличивается значение производительной возможности и происходит более эффективный процесс осуществления заданных мероприятий. Стрела транспорта, снабжена системой компенсирующей величину наклонного угла, что позволяет при операциях с разными сыпучими материалами на данной специальной технике значительно уменьшить значение вероятности их рассыпания.

Благодаря тому, что такая специальная рабочая техника имеет усовершенствованную, полуавтоматическую (автоматическую) трансмиссию с 4-мя или 6-ю ступенями, можно работать при различных условиях легче, быстрее и эффективнее. Система компенсации, позволяет погрузчику не раскачиваться, а скользящие подушки опорных стоек, делают экскаваторную машину намного более устойчивой на любых рабочих поверхностях.

Рулевое колесо содержит в своей конструкции рычажный механизм, которым выполняют переключение скоростных передач. Данный механизм делает возможным изменение скорости при перемещении механических узлов транспорта, зависящей от значения нагрузок. Технические характеристики экскаватора JCB 4СХ делают целесообразным его применение во время выполнения маломасштабных рабочих операций.

https://youtube.com/watch?v=LAp_tj4-D9A

Удобство эксплуатации и обслуживания

Разработчики позаботились о том, чтобы сделать максимально удобным техуход за агрегатами и системами. Все узлы расположены по одному борту, что упрощает и ускоряет обслуживание машины. Даже если требуется ежедневный контроль, то он не займет много сил и времени.

Для того, чтобы получить доступ к подкапотному пространству не нужно снимать элементы обшивки. Аккумулятор расположен в передней части и закрыт защитной решеткой. Бак для гидравлического масла находится сбоку и полностью доступен с земли. Это дает возможность регулярно контролировать уровень масла и добавлять его при необходимости без существенных затрат времени.

На модели СХ4 нет системы предварительной фильтрации и элементов очистки воздуха от примесей и пыли, что несколько упрощает его конструкцию. Предусмотрен дополнительный топливный фильтр для максимальной очистки дизельного топлива от примесей. Гидравлические шланги собраны в распределительной части, что дает возможность быстро заменить изношенный элемент, совершив простейшие манипуляции отвинчивания-завинчивания.

Особенности экскаватора-погрузчика JCB 4CX

Большинство моделей JCB оснащено КПП-автоматом и 4 режимами скоростей для управления погрузчиком.

Экскаватор-погрузчик JCB 4CX – колесный трактор с набором дополнительной техники, необходимой для оптимизации проведения различных земляных, строительных, дорожных и разгрузочно-погрузочных работ. Особенностью погрузчика известной фирмы-производителя является функция синхронного поворота одной пары колес либо сразу двух. Рулевое управление имеет 3 основных режима и уникальный гидроусилитель.

Особенности двигателя

Кроме основного набора оборудования, в модели предусмотрена возможность оснащения дополнительными механизмами:

• ударно-отбойными устройствами;
• вилочными погрузчиками;
• челюстными ковшами;
• дорожными фрезами.

Подробные технические характеристики экскаваторов JCB

Характеристики двигателя экскаватора JCB 4CX:

• объем цилиндров мотора составляет 4.4 литра;
• диаметр каждого из них составляет 104 мм.

Двигатель ориентирован на стандарт «Stage III».По данным производителя, в устройстве двигателя все ориентировано на экономичность расхода топлива.

Центром электрической системы является аккумулятор, вырабатывающий ток вращения в течение 1 минуты.

Трансмиссия

Коробка передач погрузчика JCB 4CX синхронизирована. Существует два варианта ее установки: четырехскоростная и шестискоростная. В любом случае переключение скоростных режимов происходит без разрыва мощности. Активны передачи и при движении задним ходом. Четырехскоростная коробка оснащается стандартной комплектацией, а шестискоростная – считается инновационной разработкой и призвана повысить экономическую эффективность работы двигателя. Изменение скорости можно осуществлять плавно и на ходу за счет уникального переключателя на рулевой колонке.

Используемые технологии

Высокую эффективность экскаватора-погрузчика JCB 4CX обеспечивает гидросистема EcoDig, функционирующая на 3 насосах. Это позволяет снизить расход топлива и уменьшить износ узлов и уровня загрязнения от разрушающих озоновый слой выхлопных газов.

Производительность модели экскаватора в процессе движения значительно увеличивается за счет применения технологии EcoRoad. А для повышения экономичности техники используется разработанная специалистами компании технология Torque Lock.

Тормозная система

Система тормозов гидравлического типа оснащена саморегулируемыми тормозными дисками, размещенными в емкости с маслом. Привод агрегата использует общую гидросистему. За счет этого обеспечивается соответствие нажатия на педали и режима торможения. Привод управления экскаватора JCB 4CX тросового типа.

Погрузчик экскаватор JCB 4CX и 4CX Super

1. Содержимое:
2. Достоинства экскаваторов погрузчиков 4CX
3. Особенности рулевого управления и коробки передач
4. Гидравлическая система погрузчиков
5. Кабина оператора погрузчиков JCB
6. Шины для экскаваторов погрузчиков JCB

Достоинства экскаваторов погрузчиков 4CX

1. Электромеханическая система выравнивания угла поворота ковша дает возможность не просыпать груз при проведении разгрузочно-погрузочных работ.
2. Технология TorqueLock, разработанная для увеличения основных характеристик строительной техники даете очень хорошие результаты. Благодаря ее применению скорость работы и радиус поворота стрелы возросла на 10%. Рабочая область увеличивается на 20 %.
3. Глубина копания равняется размеру вылета стрелы. Предусмотрена функция автоматического возвращения ковша на исходную позицию.
4. Установленная система компенсации колебаний SRS обеспечивает хорошую устойчивость и создает комфортные условия для работы оператора.
5. Стрела может состоять как из отдельных рычагов, так иметь телескопическое строение.
6. Вся строительная техника JCB подключена к системе безопасности JCB LiveLink, которая использует спутниковую систему слежения GPS. Это дает возможность в любой момент времени определить точное местонахождение любого транспортного средства компании.
7. Передний и задний мост погрузчика экскаватора JCB 4CX комплектуются планетарными редукторами с пропорциональным крутящим моментом. Они характеризуются большой надежностью и длительным сроком работы.
8. Четырёхцилиндровый двигатель с прямым впрыском дизельного топлива и турбо наддувом имеет объем 4.4 л. Он может выдать крутящий момент 1300 об/мин. При этом двигатель довольно экономный.
9. Существует три варианта управления: полностью ручное управление, ЕasyControl (управление с елементами автоматики) и Advanced ЕasyControl (управление работой ковша производится в полуавтоматическом режиме). Это дает возможность человеку с любым минимальным опытом без проблем справится с управлением.

Особенности рулевого управления и коробки передач

• Поворот только двух передних колес;
• Поворот сразу четырех колес в разные стороны;
• Поворот всех четырех колес в одном направлении.

• Powershift – полуавтоматическая, имеет 4 передачи.
• Autoshift – автоматическая, имеет 6 передач.

Гидравлическая система погрузчиков

Специальный узел регулирования скорости и мощности гидросистемы HSC может отключать один гидронасос, когда осуществляются работы с небольшой нагрузкой на рабочие органы экскаватора. Это дает возможность снизить потребление топлива на 10 – 15%.

• Отбойного молотка;
• Дренажного погружного насоса;
• Циркуляционной плиты;
• Гидравлической дрели.

Шины для экскаваторов погрузчиков JCB

• 16,9х28 12PR и 440/80xR28 серия Industrial;
• 16,9х28 12PR и 500/70х R28 серия Traction.

• Michelin XMCL;
• Power CL;
• Goodyear IT520 и IT530.

Параметр	JCB 4CX	JCB 4CX Super	JCB 4CX SiteMaster
Длина (габаритная), м	5,91	5,91	5,91
Ширина (колесная база), м	2,36 (2,22)	2,36 (2,22)	2,36 (2,22)
Высота (габаритная), м	3,54	3,90	3,93
Эксплуатационная масса (полный бак топлива и установленным ковшом шириной 610 мм), кг	7950	8130	8660
Мощность дизельного двигателя JCB, лс (кВт)	100 (74,2)	100 (74,2)	100 (74,2)
Коробка передач JCB Syncroshuttle полуавтоматическая (Powershift) и автоматическая (Autoshift), количество передач	4/6	4/6	4/6
Режим рулевого управления	4 WS	4 WS	4 WS
Статистическая нагрузка на передний и задний мост, кг	25000	25000	25000
Динамическая нагрузка на передний и задний мост, кг	12500	12500	12500
Геометрическая емкость переднего ковша, м³	1,1	1,3	1,2
Геометрическая емкость стандартного заднего ковша, м³	0,03 – 0,21	0,03 – 0,21	0,03 – 0,21
Глубина копания (втянутая/выдвинутая), м	4,32	4,98	4,32/5,53
Усилие отрыва ковша (максимальное), кг/с	3893	3713	3903
Усилие отрыва ковша с откидным днищем, кг/с	6228	6228	6228
Объем топливного бака, л	130	130	130
Максимальная скорость движения, км/ч	40	40	40
