Общее описание. Что нового?
Еще на начальном этапе проектирования конструкторы отказались от привычных чертежей, а вместо них использовали современную систему компьютерного проектирования с учетом международного опыта. Такой подход позволил улучшить надежность узлов и блоков комбайна, а также увеличить производительность.
Для Вектора 410 конструкторы применили инновационную компоновку: кабина – бункер – двигатель, что, с одной стороны, повысило звукоизоляцию кабины и сделало труд комбайнера более комфортным. С другой стороны, расположение кабины в центре увеличило обзор жатки не только в дневное время, но и ночью при мощном освещении шестью галогенными фарами.
Наибольшая экономическая эффективность применения комбайна достигается при обработке примерно 750 га за сезон и урожайности 50 центнеров с гектара. Скорость движения около 12 км/час. Потери зерна не превышают 1%, а степень повреждения крайне низка. Это обеспечивается двумя ступенями очистки зерна и устройством домолота. При небольшой влажности воздуха зерно можно сдавать на реализацию без дополнительной очистки, так как наличие примесей в бункере ниже нормы в 5 раз. Максимальный объем зернового бункера составляет 6 кубометров.
Изменение объема и управление крышей производится с рабочего места комбайнера. Производительность бункера повышена за счет большего времени работы между выгрузками зерна. В машине реализована возможность выгрузки с влажностью более 30%. В базовую комплектацию включен воздушный компрессор и ресивер на 110 литров для обслуживания комбайна в конце каждой смены.

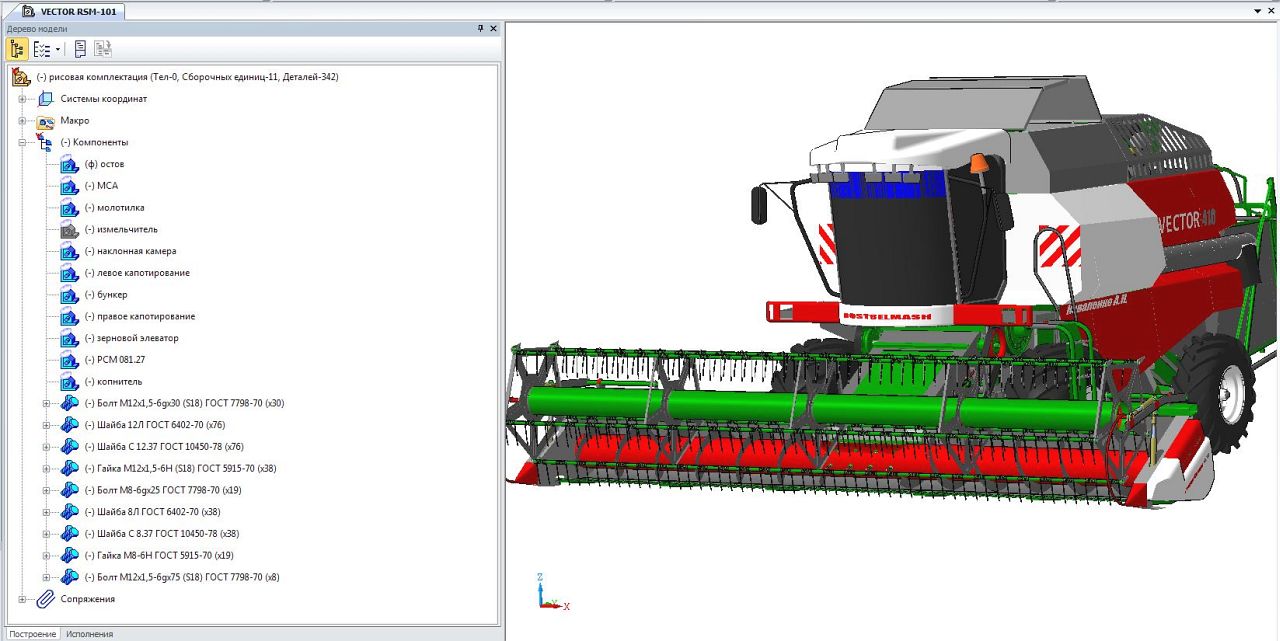

Строительство комбайна Вектор 410
Строительство комбайна Вектор 410 — это сложный процесс, включающий в себя несколько этапов. В этой статье мы рассмотрим основные шаги, которые необходимо выполнить для создания этого сельскохозяйственного устройства.
1. Разработка проекта
Первым этапом строительства комбайна Вектор 410 является разработка проекта. Этот процесс включает в себя определение основных характеристик и параметров комбайна, таких как размеры, мощность двигателя, пропускная способность и др. Во время разработки проекта учитываются требования и потребности будущих пользователей и рынка.
2. Изготовление корпуса
После разработки проекта начинается изготовление корпуса комбайна. Для этого используются специальные материалы, такие как металл и пластик. Корпус создается с учетом всех необходимых отверстий, щелей и отсеков для размещения узлов и деталей комбайна.
3. Сборка и установка узлов
После изготовления корпуса проводится сборка и установка узлов комбайна. Это включает в себя установку двигателя, трансмиссии, севалок, жаток, зерновых бункеров и других элементов
Важно провести все работы согласно инструкции и соблюдать технологические процессы
4. Настройка и тестирование
После установки всех узлов проводится настройка и тестирование комбайна. В этом процессе проверяется работоспособность каждого узла и детали, а также осуществляется настройка параметров комбайна. В случае выявления неисправностей или недостатков, они исправляются до достижения оптимальной производительности.
5. Окончательная сборка и готовность к эксплуатации
После успешной настройки и тестирования комбайн собирается в окончательный вид. К комбайну дополняются дополнительные элементы, такие как крышка, крылья и фильтры. Также проводится окраска и нанесение логотипов и названия модели. После этого комбайн готов к эксплуатации и может быть передан заказчику.
Таким образом, строительство комбайна Вектор 410 — это комплексный процесс, включающий разработку проекта, изготовление корпуса, сборку и установку узлов, настройку и тестирование, а также окончательную сборку и готовность к эксплуатации. Все эти этапы выполняются с учетом высоких стандартов качества и требований рынка.
Технические характеристики
| Показатели | VECTOR 410 |
Жатвенная часть
| Жатка Power Stream1 | серийно |
| Ширина захвата жатки, м | 5/6/7/9 |
| Ширина захвата подборщика, м | 3,4 |
Привод режущего аппарата
| Планетарный редуктор Schumacher | серийно |
| Скорость движения ножей, ход/мин | 1080 |
| Система Level Glide2 | серийно |
| Стеблеподъемники | серийно |
| Тележка для перевозки жатки | опция |
Молотилка
| Ширина молотилки, мм | 1200 |
| Диаметр молотильного барабана, мм | 800 |
| Частота вращения молотильного барабана, об/мин | 420-945 |
| Понижающий редуктор | опция |
| Частота вращения молотильного барабана с понижающим редуктором, об/мин | 200-450 |
| Угол охвата подбарабанья, град | 130 |
| Площадь подбарабанья, м2 | 1,10 |
| Регулировка подбарабанья | электропривод с управлением из кабины |
| Устройство Jam Control3 | серийно |
| Число клавиш соломотряса | 4 |
| Площадь соломотряса, м2 | 5,00 |
| Площадь решет очистки, м2 | 3,59 |
| Частота вращения вентилятора очистки, об/мин | 340-1185 |
| Автономное домолачивающее устройство роторного типа | серийно |
| Автоматическая централизованная система смазки | опция |
Бункер с выгрузным устройством
| Объем бункера, л | 6000 |
| Скорость выгрузки (не менее), л/c | 42 |
| Высота выгрузки, мм | 3300 |
Приспособления для уборки незерновой части урожая
| Тип | измельчитель-разбрасыватель копнитель 12 м3 |
| Кабина | |
| Комплектация Comfort Cab4 | серийно |
| Информационная система Adviser5 | серийно |
Ходовая часть
| Трансмиссия | гидростатическая ГСТ-112 |
| Транспортная скорость, км/ч | 0-25 |
| Тип шин ведущих колес | 28LR26 |
| Тип шин управляемых колес | 18,4R24 |
| Сменный полугусеничный ход | опция |
| Полный привод | опция |
Двигатель
| Производитель/марка | ЯМЗ 236-НД/ Ярославcкий моторный завод |
| Номинальная мощность, кВТ (л.с.) | 154 (210) |
| Емкость топливного бака, л | 540 |
| Система контроля расхода топлива | опция |
Габаритные размеры и вес
| Длина/ширина/высота (без жатки в транспортном положении), мм | 7938/3559/4010 |
| Вес комбайна с измельчителем без жатки, кг | 11075±332 |
1 Power Stream — универсальная зерновая жатка с удлиненным столом, гидравлическим приводом мотовила, реверсом жатвенных частей с управлением из кабины.
2 Level Glide — гидромеханическая система копирования рельефа поля.
3 Jam Control — система, устраняющая забивание молотилки хлебной массой посредством глубокого сброса деки.
4 Comfort Cab — подрессоренная, герметизированная, двухместная кабина с аудиоподготовкой, усиленной шумоизоляцией, оборудованная кондиционером, отопителем, охлаждающей камерой.
5 Adviser — информационная система с ЖК-монитором, ситуационным кадрированием и голосовым оповещением.
Модификации и особенности
РСМ 101 Вектор 410 присутствует в нескольких версиях, которые различаются типом ходовой части, установленным оборудованием и комплектацией.
Среди особенностей комбайна выделяют:
- проверенные и высокопроизводительные жатки Power Stream;
- возможность регулировки высоты среза;
- тяговитую силовую установку ЯМЗ-236-НД;
- низкий расход горюче-смазочных материалов (около 2 л дизельного топлива на тонну зерновой массы);
- объединенный гидравлический блок, агрегированный с 50-литровым гидравлическим ресивером;
- современную гидростатическую трансмиссию ГСТ-112 с плавной регулировкой скорости;
- систему копирования рельефа Level Glide, позволяющую работать на полях с каменистыми вкраплениями и сложной геометрией;
- современную кабину с высокой степенью защиты от пыли, влаги и вибрации;
- наличие нескольких версий ходовой части (полугусеничный ход, полноприводное шасси).
Важным достоинством модели является многообразие операций с незерновой частью. Техника может измельчать солому, разбрасывать по поверхности поля, укладывать в копны или валки и собирать для последующей заготовки кормов.
Недостатки комбайна:
- некорректная работа механизма расчета убранной площади;
- регулярные протечки масла у реверсивных гидромоторов;
- не самое высокое качество сборки. У модели нередко встречаются не до конца закрученные крепежные элементы, ошибки в установке цепи транспортера и другие недоработки.
Опыт эксплуатации комбайна «Вектор-410» по отзывам владельцев
Отзывы о комбайнах «Вектор-410», в абсолютном большинстве, положительные. Данные сельхозмашины показали себя с лучшей стороны, отрабатывая свой гарантийный срок без серьёзных поломок и досадных недоразумений. И продолжая трудиться дальше, требуя лишь замены расходников и подшипников, словом, минимального вмешательства и вложений. В то же время, большое значение имеет следующее: «если что, дилеры и нужные запасные части, как говорится, в шаговой доступности».
Особенно восторженные отзывы у тех, кто пересел за руль «Вектора» с «Нивы» и других устаревших советских комбайнов: вместо кучи рычагов – удобный манипулятор, к которому быстро привыкаешь! (Вообще, ко всему хорошему быстро привыкаешь: и к отсутствию пыли, комфортной температуре воздуха в кабине, и к превосходному обзору во все стороны, и к выполнению всех основных операций со своего рабочего места, без необходимости покидать его, и т.д.)
По отзывам владельцев, «Вектор-410» замечательно себя проявил на уборке не только зерновых культур, но и подсолнечника. Конечный продукт – и зерно, и семечка, выходят из бункера невероятно чистыми, готовыми к реализации. Система голосового оповещения – не просто игрушка, а реально полезная вещь, подсказывающая о возникновении разного рода нештатных ситуаций (например, репьи, попавшие в соломотряс).
Из недостатков отмечают различные портящие общие хорошее впечатление мелочи. Например: датчик заполнения бункера иногда не срабатывает; воздушный фильтр забивается очень быстро (чему способствует вентилятор системы охлаждения); насос, который стоит под радиатором, мякину сбрасывает на инструментальный ящик (необходимо приделать воздуховод, для отвода мякины вниз); зерно в бункере зачастую набирается у правой стороны и начинает сыпаться через край, хотя левая часть бункера полупустая (необходимо увеличивать правый фартук бункера); кронштейн, на которой закреплены трубопроводы для слива масла из гидросистемы и двигателя, задевает левым заднем колесом и его гнёт; и т.п.
В кабине конциционер «дует только в одну точку». Антенна не работает. Что, впрочем, вполне естественно: волны радиостанций, особенно ФМ-диапазона, хорошо «ловятся» только в городах, вблизи них и на крупных автодорогах. В поле же даже «Радио России» и «Радио Маяк» «поймать» можно далеко не везде и далеко не всегда.
Рабочее место механизатора в кабине «Вектор-410».
Часто высказываются мнения, что «Вектор-401» – это комбайн для полей с низкой и средней урожайностью. При урожайности свыше сорока центнеров с гектара ему становится тяжело работать, комбайн справляется с трудом, начинают расти потери зерна.
Есть и вот такое интересное мнение: «А самое главное, «Вектор-410» – именно та техника, которая помогает закрепляться на земле молодому поколению. Старыми комбайнами, на которых много рычагов, их уже не удивишь. Здесь же на смену рычагам пришла электроника, компьютер, которые значительно упрощают работу. Так что в нашем хозяйстве на «Вектор» не только я, но уже и сын сел». (Глава крестьянско-фермерского хозяйства в Зерноградском районе Ростовской области).

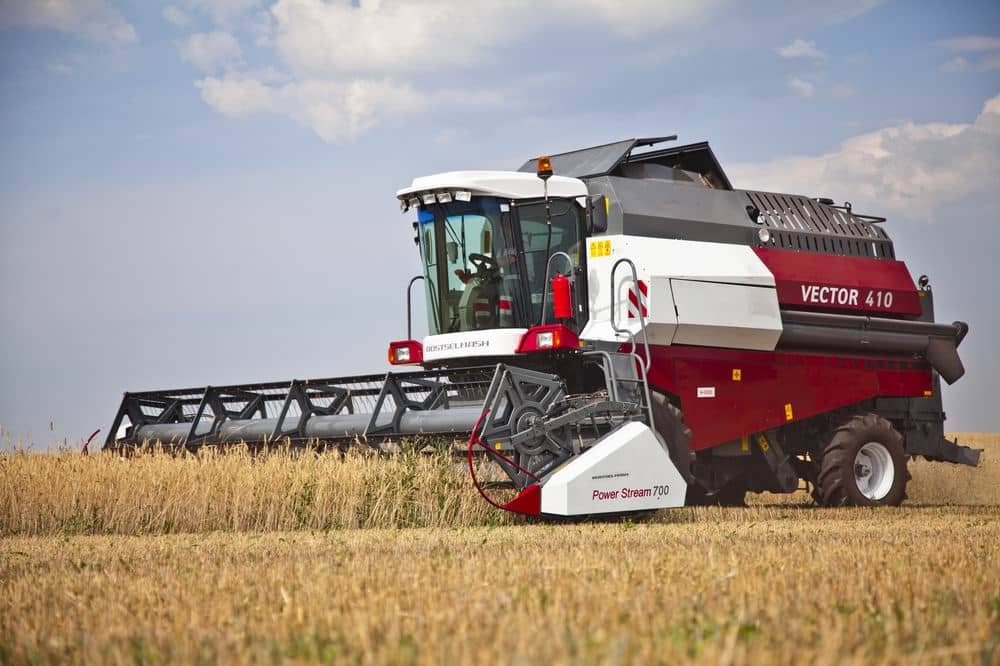

Комбайн Vector410
Достаточно мощный комбайн Вектор 410 технические характеристики, которого соответствуют мировым стандартам, поможет произвести уборку зерновых и прочих культур на большой территории, за предельно быстрые сроки. Хочется отметить, что его стоимость доступна большинству фермерских хозяйств
Среди особенностей комбайна зерноуборочного Вектор РСМ 101 нельзя обойти вниманием следующее:
- Стандартная комплектация комбайна Vector превосходно управляется с различными задачами, а пользователи всегда могут ее усовершенствовать, добавив опционные моменты. К двигателю можно добавить систему слежения расхода топлива или воздушный компрессор. Ходовая составляющая комбайна РСМ 101 Вектор нередко модернизируется полным приводом, или же полу гусеничным ходом, с удобной системой съема. Для молотилки предусмотрено оборудование автосмазки.
- Зерноуборочный комбайн Вектор 410 максимально мощный, благодаря шестицилиндровому двигателю 210л/с. Он оснащен турбонадувом, а его крутящий момент имеет запас до пятнадцати процентов.
- Комбайн Vector разработан с резервуаром для топлива, объем которого составляет 540 литров. Это помогает обеспечить непрерывное функционирование комбайна Вектор 410 на протяжении шестнадцати часов. Вы сможете не прерывать уборочные мероприятия и в ночное время суток, поскольку набор из шести галогенок гарантирует хорошую видимость.
- Комбайн РСМ 101 Вектор 410 сконструирован с просторной и удобной кабиной, низкий уровень шума достигается уникальной системой устранения вибраций.
- Зерноуборочный комбайн РСМ 101 Вектор 410 разработан с системой адаптации к особенностям ландшафта, основанной на гидромеханике.
- Состояние всех систем находится под неустанным контролем оператора, поскольку информация об этом выводится на мониторы.
Также можно отметить такие технические особенности техники, которыми обладает комбайн Вектор, фото которого представлено ниже:
- Вероятность протечек практически исключена, так как гидравлические трубки соединены кольцами и уплотнителями из каучука.
- Нет сложной электроники, обслуживание которой требует участия дорогостоящих специалистов.
- В комбайне зерноуборочном Вектор РСМ 101 предусмотрены шины низкого давления со специальными грунтозацепами, благодаря которым даже на заболоченных участках не возникает сложностей.
- Кожух зернового бункера производится не вручную, а при помощи электропривода.
- Ротор обусловил максимально деликатную обработку собираемого зерна.
- Чтобы вывести оптимальный показатель зазора под барабаном, используется специальная система.
- Ремонт и обслуживание достаточно просты и комфортны, поскольку зерноуборочный комбайн оснащен просторным моторным отсеком.
Комбайн Вектор 410
Данная модель выступает одной из первых. Активно применяется на фермерских угодьях мелкого и среднего размера. Стоимость Vector 410 намного ниже иностранных аналогов при высокой надёжности и эффективности комбайна.
С помощью Вектора 410 убираются агрокультуры всеми способами: прямым, комбинированным, раздельным. При наличии дополнительного оборудования можно убирать кукурузу, сою, подсолнечник, рапс, семенные травы и овощи. Ограничение имеется в уклоне ландшафта – до 800.
Устройство агрегата:
- Моторная часть с шестицилиндровым четырёхтактным дизельным двигателем с турбонадувом;
- Power Stream – жатка унифицированного типа, которая подходит и для других комбайнов данного производителя
- Эргономичная кабина, минимизирующая вредные производственные факторы на водителя (влага, пыль, вибрации);
- Гидравлика и ходовая;
- Трансмиссия, которая позволяет агрегату развивать скорость до 25 км/ч.
Преимущества модели:
- Высокооборотная тяга «ЯМЗ-236-НД», создающая мощность в 210 лошадиных сил;
- Горюче-смазочные вещества расходуются рационально с расчётом – на тонну зерна около 2,5 литров дизельного топлива;
- Гидростатическая трансмиссия «ГСТ-112», позволяющая плавно выбирать необходимую передачу под конкретную задачу;
- Высота реза регулируется;
- Гидравлический блок связан с большим гидроресивером в 50 литров;
- Жатка «Power Stream»с широким захватом;
- «Level Glide» — система, позволяющая подстраиваться под сложный ландшафт поля.
Комбайн зерноуборочный Вектор поставляется на полном приводе и на гусеничном ходу в зависимости от желания покупателя.
Технические характеристики агрегата:
- Жатка – 5/6/7/9 метров;
- Вместительность бункера – 6 м3;
- Продуктивность – до 12,8 тонн/час;
- Скорость выгрузки – 50 литров/секунду;
- Вес – 11 тонн.
Оценить специфику работы агрегата можно по видео.
https://youtube.com/watch?v=D-uSBFv8Iq0
ПРОДУКТИВНЫЙ ОБМОЛОТ
На комбайне VECTOR установлена классическая однобарабанная МСУ с легко узнаваемой практически идеальной геометрией обмолота, которая заслуженно ценится специалистами за высокую производительность, бережное обращение с зерном и соломой в совокупности с отличными параметрами энергопотребления.
Супербарабан
Угол охвата подбарабанья в 130° дал возможность увеличить площадь сепарации до 1,1 кв. м. Совокупность геометрических параметров обеспечивает более длительное пребывание зерна в зоне обмолота, вследствие чего достигается почти полная, 95-процентная, сепарация.
Устройство и особенности эксплуатации
Для всех элементов конструкции РСМ 101 Вектор 410 свойственна повышенная надежность. Комбайн комплектуется гидростатической трансмиссией ГСТ-112, имеющей бесступенчатую регулировку скорости и 3 рабочих диапазона. Каждая передача предоставляет широкие скоростные интервалы, что позволяет оптимизировать загрузку устройства обмолота и сепарации. Модель подходит для перегона на небольшие дистанции и развивает достаточную большую скорость. Передняя и задняя колея имеют одинаковый размер, за счет чего негативное влияние на грунт сокращается. В ходовой части используются шины низкого давления (ведущие колеса – 28L/R26, управляемые – 18.4/R24). Опционально РСМ 101 Вектор 410 оснащается полным приводом и полугусеничным ходом для работы на заболоченной и топкой местности (оптимальный вариант при уборке риса).
Гидравлическая система представлена силовыми насосами, объединенными в один блок и обеспечивающими работу 3 подсистем (основной, ходовой части и управления). Рабочая жидкость для всех систем находится в 50-литровом баке. Гидрораспределители устанавливаются в легкодоступных точках и имеют большое число секций. Для семейства Вектор в отличие от серии Акрос применяется немецкая гидравлика, что сказывается на надежности и качестве работы техники. Паяных соединений в гидравлике не предусмотрено (используются трубопроводы, соединенные посредством врезающихся колец). Благодаря этому ресурс работы системы значительно вырос.
В жатвенной части используются фирменные жатки Power Stream от компании «Ростсельмаш» с простым гидромеханическим механизмом копирования рельефа грунта Level Glide. Планетарный привод ножей типа Шумахер гарантирует качественный срез (аналогичный механизм используется на моделях Акрос).
В системе обмолота применяется супербарабан с диаметром 800 мм. Для него характерны приспособленность к суровым условиям работы (скрученные, засоренные культуры) и бережное отношение к зерну. Система сепарации РСМ 101 Вектор 410 сделана по аналогии с моделями Акрос, где она зарекомендовала себя с лучшей стороны.
В состав механизма остаточной сепарации включен новейший 7-каскадный соломотряс с 4 клавишами. 3-ступенчатая система очистки, дополненная автономным домолачивающим устройством, снижает потери и обеспечивает чистоту зерна на выходе. Выделенная зерновая масса попадает в бункер, оборудованный вибропобудителями, облегчающими выгрузку при повышенной влажности. Специальные датчики позволяют отслеживать уровень заполнения бункера. В случае 75-процентного заполнения зажигается фара-мигалка. Оператор может контролировать степень заполнения с рабочего места.
По уровню комфорта РСМ 101 Вектор 410 на голову выше всех советских комбайнов. Кабина Comfort Cab имеет повышенную защиту от пыли, шума и вибрации. Современные устройства отопления, вентиляции и кондиционирования создают здоровый микроклимат независимо от внешних факторов. В базовой комплектации техники значится аудиоподготовка (место под магнитолу, акустика и антенна). Подрессоренное сиденье с серией настроек позволяет отрегулировать место с учетом индивидуальных особенностей комбайнера. В салоне располагается откидное кресло для второго человека. Рулевая колонка также настраивается.
Основным элементом управления в РСМ 101 Вектор 410 является многофункциональный джойстик-манипулятор, который удобно ложится в ладонь. В стандартном исполнении устанавливается система Adviser (голосовое оповещение), контролирующая все техпроцессы, выполняемые машиной.
Сложные электронные устройства в конструкции комбайна практически отсутствует, что упрощает его обслуживание. Частичный ремонт машины можно выполнить в полевых условиях.
Вектор 410
Можно сказать, что это «золотая середина» для начинающих фермеров. Приобрести дорогостоящую импортную и отечественную технику может далеко не каждый, а брать для уборки полей дешёвые аналоги, означает постоянно вкладывать средства в ремонт машины. Поэтому приобретение зерноуборочного комбайна Вектор, для многих является оптимальным решением. Объясним почему.
Комбайн Вектор 420
Двигатель
В отличие от предыдущей модели, Вектор 410 оснащён шестицилиндровым дизелем, марки ЯМЗ-236 НД, который выпускается в Ярославле. Конечно, машина немного потеряла в мощности – 210 л.с, зато обладает пониженным расходом топлива – около 2,5 литров на тонну убранного зерна.
По сравнению с другими зерноуборочными машинами такого же класса, это весьма скромный показатель. Топливный бак объёмом 540 литров и дополнительный резерв мощности двигателя, существенно влияют на производительность машины.
Трансмиссия
Как и все современные комбайны, 410-й работает на гидравлике. Это значительно снижает износ трущихся деталей и, соответственно, уменьшает простои техники в сезон уборки. Кроме того, гидростатическая трансмиссия позволяет плавно переключать скорости, соответственно, более качественно убирать сложные участки полей.
Гидросистема
Она обеспечивает бесперебойную работу всех основных узлов комбайна, включая колонку рулевого управления, положение жатки и трансмиссию. Работа всех узлов производится при помощи трёх насосов, которые производители объединили в один блок. Стоит отметить, что гидравлика отвечает за трансформацию зернового бункера. Эта система позволяет увеличить его объём на 1,5 кубического метра.
Комбайн Вектор 410
Очистка
Соломотряс оснащён четырьмя клавишами и имеет каскадную, семиуровневую систему. После него зерновая масса попадает в двухступенчатую систему очистки, дополненную мощным вентилятором. После остаточной сепарации, зерно выходит максимально очищенным. Для работы сельскохозяйственными культурами, которые имеют хрупкую структуру зерна, предусмотрен специальный редуктор планетарного типа, который понижает обороты барабана.
Для работы с незерновой частью, имеется измельчитель-разбрасыватель. В качестве дополнительного оборудования, можно заказать копнитель, вместимостью 12 кубических метров.
Жатка
Ширина захвата варьируется от 5 до 9 метров. Во всех машинах серии «Вектор» устанавливаются жатки Power Stream, которые уже хорошо зарекомендовали себя. Благодаря планетарному редуктору, привод жатки способен выдерживать максимальные нагрузки. Это обеспечивает высокую производительность при минимальном износе деталей.
Комбайн Вектор 410
Кабина
Вектор 410, как, впрочем, и другие машины этой серии, оборудован операторской кабиной повышенной комфортности. Панорамный обзор достигается за счёт большой площади остекления – 5 квадратных метров.
Для комфортной работы в вечернее и ночное время суток, предусмотрено шесть мощных галогенных ламп. Кабина выполнена в двухместном варианте (присутствует дополнительное сиденье для помощника) и обладает повышенным уровнем защиты от внешних воздействий. Настройка комбайна производится при помощи бортового компьютера. Все параметры о работе основных узлов выводятся на дисплей.
Технические характеристики комбайна Вектор 410:
| Масса | 11 075 кг |
| Длина | 7938 мм |
| Ширина | 3559 мм |
| Высота | 4010 мм |
| Максимальный объём зернового бункера | 6 кубических метров |
| Площадь соломотряса/решет | 5/3,59 квадратных метра |
| Молотильный барабан ширина/диаметр/скорость вращения | 1200 мм/800 мм/ 945 об/мин |
| Охват подборщика | 3,4 м |
Комбайн Вектор 410
Комбайн Vector 420
Комбайн Вектор 420 разработан для обработки территорий средней площади. В течение одного сезона комбайн Vector может убрать около семисот пятидесяти гектар пшеницы. Оборудование обладает большой площадью сепарации, а также уникальной геометрией обмолота. Несмотря на то, что представленная модель очень схожа с комбайном Вектор РСМ 101 Вектор 410, между ними есть ряд существенных отличий:
- Агрегат оснащен двигателем CUMMINS-QSB 6.7, мощность которого составляет 220 л/с.
- Комбайн Вектор 420 не имеет полного привода, также отсутствует замена колесного шасси на полугусеничный ход.
- Несмотря на то, что комбайны Вектор 410 и 420 имеют практически одинаковые габариты, рассматриваемая модель легче на пятьсот килограмм. Это дает фору в маневренности и проходимости сельхозтехники в различных условиях.
С уверенностью можно сказать, что представленный комбайн Вектор стал оптимальным вариантом для начинающих хозяйств, поскольку приобретение на начальных этапах деятельности дорогостоящих импортных машин не представляется возможным. Стоит отметить, что ремонт радиатора охлаждения комбайна Вектор обойдется владельцу относительно не дорого, в сравнении с зарубежными аналогами.
Преимущества и недостатки
Среди преимуществ зерновых комбайнов Вектор можно выделить:
- гидравлические трубки соединяются при помощи колец и уплотняются каучуком. Это исключает вероятность протечек;
- отсутствие сложной электроники, требующей обслуживания у узких специалистов;
- используются шины низкого давления с грунтозацепами. Это позволяет технике уверенно себя чувствовать на заболоченных участках;
- закрытие кожуха зернового бункера производится электроприводом, а не вручную;
- использован автоматический домолот роторного типа. По сравнению с барабанным домолотом, который используется в других комбайнах, ротор обеспечивает более деликатную обработку зерна;
- зазор подбарабанья регулируется при помощи специального механизма. Это позволяет выставить оптимальное значение зазора;
- большой моторный отсек, который существенно облегчает техническое обслуживание и ремонт.
Недостатки:
- у некоторых моделей не корректно работает система подсчёта убранной площади поля;
- у гидромоторов реверса замечены протечки масла;
- практически у всех машин отмечаются ошибки сборки. Например, недокрученные гайки, неправильная установка цепи транспортёра и так далее;
- низкая производительность комбайнов «Вектор»;
- у некоторых моделей, жатки не оснащены системой копирования ландшафта.
Устройство
Компания вектор следит за своей продукцией, чтобы та оснащалась современными наработками и была максимально эффективной. Такая политика не обошла ни одного ключевого узла, благодаря чему техника получилась надежной, производительной и без дополнительных улучшений имеет минимум потерь даже на скорости 7 км/час.
Двигатель
Комбайн VECTOR 410 оснащается 6-целиндровым двигателем ЯМЗ, который при своих 210 л. с. имеет дополнительный 20% запас мощности при пиковых нагрузках. Расход горючего для такого класса машин умеренный, а огромнейший бензобак на 540 л обеспечивает беспрерывную работу до 16 часов, что уменьшает необходимость дозаправок и позволяет максимально быстро убрать поле.
Трансмиссия
Вся современная тяжелая техника использует гидростатическую трансмиссию. Так и Вектор 410 не остался в стороне. Такое решение дает множество преимуществ: гидравлическая жидкость исключает трение и износ металлических частей, благодаря чему такая система требует менее регулярного обслуживания и служит гораздо дольше механических; бесступенчатое и плавное регулирование скорости; гораздо легче удерживать необходимую скорость, благодаря чему можно достичь оптимального соотношения точности и производительности. Фото комбайна VECTOR 410
Гидросистема
Гидросистема комбайна включает в себя 3 насоса, которые объединены в единый блок, благодаря чему они используют одну гидравлическую жидкость и единый бак. Все уплотнения были переработаны, чтобы добиться максимальной надежности даже при пиковых нагрузках.
Гидравлическая система управляет большим количеством важнейших функций: это рулевое управление и трансмиссия, гидравлический трансформатор крыши, способный увеличить объем бункера с 4,5 кв. м. до 6, а также гидромеханическая система копирования поля, которая улучшит точность сбора урожая на любых поверхностях.
Рулевое управление
Рулевое управление зернового комбайна вектор 410 оснащается собственным гидравлическим насосом, благодаря чему достигается независимое от нагрузки управление. Только гидросистема может предоставить столь мощным машинам точное и в тоже время максимально легкое для водителя управление.
Кабина
Рабочее место водителя стоит упомянуть отдельно, так как оно имеет довольно высокий уровень комфорта. Это достигается за счет подрессоривания кабины для гашения вибраций, качественной шумоизоляции, наличию отопителя и кондиционера, а также удобного водительского сидения.
Устройство
Продукция Ростсельмаш собирается на автоматизированных конвейерах в России, Европе и Северной Америке. Каждая линия способна выпускать до 4000 ед. техники в год.
В зависимости от модификации комбайны Vector РСМ-101 комплектуются 3 видами турбированных дизельных 6-цилиндровых двигателей: ЯМЗ 210 л. с., ЯМЗ 255 л. с. или Cummins 225 л. c. Каждый из них обладает 20%-ным запасом мощности, а максимальный крутящий момент самого маломощного ДВС составляет 882 Нм. Топливный бак объемом 540 л обеспечивает 16 часов непрерывной работы техники без дозаправки.
Все комплектации зерноуборочного комбайна Вектор оборудованы воздушным компрессором, благодаря чему обслуживание техники можно проводить непосредственно в поле.
За передачу мощности отвечает гидростатическая трансмиссия ГСТ-112, конструкция которой позволила увеличить межсервисный интервал и эксплуатационный ресурс агрегата. А бесступенчатая регулировка скорости обеспечивает плавность и точность хода.
Гидравлическая система российского комбайна имеет общий контур и 1 бачек для жидкости. Это позволяет сократить расходы и упростить техническое обслуживание.
Для минимизации вредного влияния на почву техника оборудована колесами низкого давления с грунтозацепами, а колеи колес имеют равную ширину.
Вектор РСМ-101 оборудован просторной двухместной кабиной Comfort Cab 2 с площадью остекления 5 м². Благодаря этому достигается хороший обзор, а 6 галогеновых прожекторов позволяют работать в темное время суток. Для обеспечения максимального комфорта оператора кабина установлена на пневматические опоры, позволяющие минимизировать вибрацию и оснащена пылезащищенной системой кондиционирования и отопления, шумоизоляцией, магнитолой и охлаждающей камерой.
Также в кабине есть возможность регулировки кресла и рулевой колонки, а элементы управления находятся на подлокотнике сиденья водителя. Вся информация о техническом состоянии и режимах работы выводится на ЖК-дисплей с системой голосового оповещения «Adviser».
РСМ-101 оборудован однобарабанной молотилкой с удлиненной камерой, позволяющей использовать широкозахватные адаптеры (до 9 м). Для обеспечения максимальной эффективности рабочего инструмента применяется демпферная система копирования рельефа.
800 мм барабан применяется только на технике Ростсельмаш. Его диаметр позволил повысить площадь обмолачиваемой поверхности до 1,1 м², что в совокупности с механизмом регулировки зазора под барабаном обеспечивает высокий показатель сепарации, до 95%. А автономная четырехклавишная система остаточного домолота позволяет снизить потери зерна к минимуму. Молотилка оборудована датчиками потерь зерна и пробоотборником.
Комбайн имеет 3 способа обработки соломы после обмолачивания: измельчение и разбрасывание, укладка в валок или сбор в копнитель с системой автоматической выгрузки.
Универсальность, надежность и современное устройство комбайна Вектор-410 позволило ему получить спрос во всем мире.
Где стоит датчик температуры охлаждающей жидкости
В 99% случаев датчик устанавливается на выпускном патрубке блока цилиндров. Это то место, где охлаждающая жидкость «выходит» из мотора (то есть там самая высокая возможная температура) и далее попадает в радиатор. В некоторых современных авто устанавливают 2 контроллера: на выходном и входном патрубке (для более точного контроля температурного режима). К самому датчику подходит кабель (из 2, реже — 3 проводов).
Визуально ДТОЖ похож на пластиковую «пробку», с металлической резьбой и дополнительной контактной площадкой на конце. Нужно учитывать, что датчик прямо контактирует с охлаждающей жидкостью. Соответственно, если есть признаки перегрева двигателя, то вытаскивать его не следует (о чем обязательно указывается в технической инструкции к автомобилю).

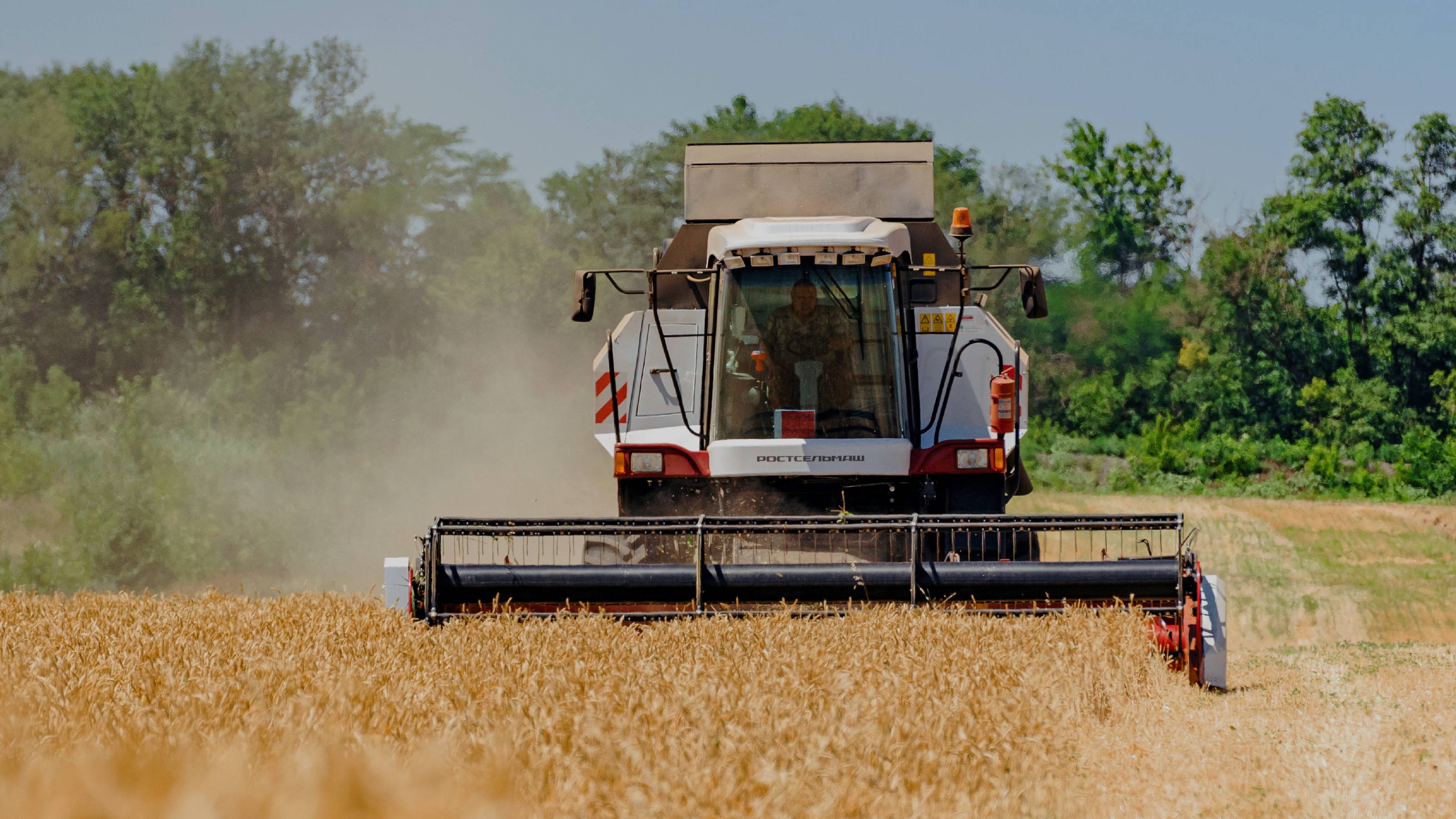

Комбайн зерноуборочный (Vector 410(425))

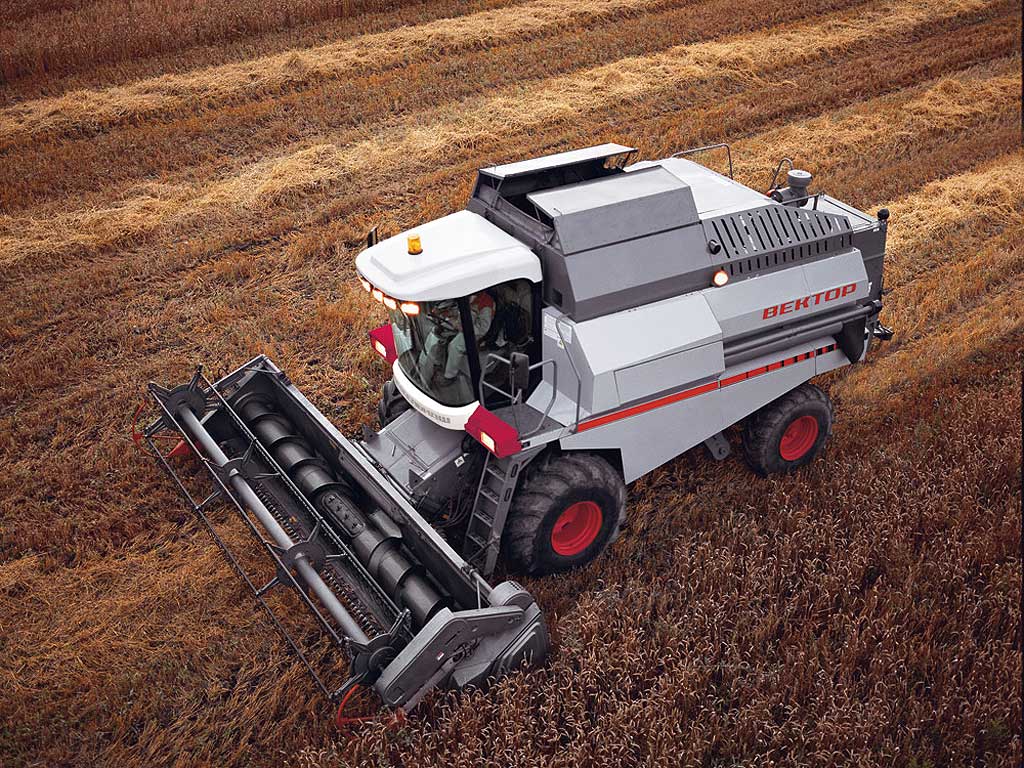

РСМ 101 Вектор 410 – самоходная однобарабанная зерноуборочная техника. Модель является одной из первых разработок компании «Ростсельмаш». Серия создавалась для удовлетворения потребностей предприятий и фермерских хозяйств со средними и малыми уборочными площадями. Комбайн показывал отличную рентабельность при сезонной наработке до 750 гектаров. Экономичность, небольшая стоимость владения и приспособленность к российским условиям эксплуатации сделали машину весьма популярной у отечественных потребителей.
Модели серии Вектор представляют младшую линейку бренда «Ростсельмаш», которая располагается ниже семейства Акрос. Машины базируются на однобарабанной схеме и имеют схожую конструкцию. Однако модели Акрос относятся к пятому классу, а комбайны Вектор – к четвертому классу. РСМ 101 Вектор 410 во многом напоминает «старшего брата», но отличается большей экономичностью и компактностью. Модель имеет меньшую производительность и объем бункера, потому для значительных площадей уборки она не подойдет.
Серийное производство РСМ 101 Вектор 410 стартовало в 2009 году. Комбайн стал принципиально новым направлением развития компании «Ростсельмаш», которая разработала продукт для небольших хозяйств. Модель создавалась методом сквозного проектирования, что позволило создать конкурентоспособную технику. РСМ 101 Вектор 410 заполнил нишу, где ранее преобладали иностранные комбайны, которые для многих потребителей были очень «дорогим удовольствием». Машине удалось заменить устаревшие версии Енисей и Нива, которые серьезно уступали конкурентам.
