Модификации
Бульдозер Shantui SD 16 имеет следующие модификации:
- SD-16C представляет собой угольную модификацию. Модель имеет плоский башмак и одну реборду, характеризуется большим объёмом отвала, большими размерами и относительно небольшим давлением на поверхность.
- SD-16F — это так называемая лесная модель, которая имеет плоский башмак и одну реборду. Техника характеризуется небольшим объёмом отвала и возможностью дополнительного монтажа лебедки.
- SD-16L специально создана для работы в болотистой местности, чем обусловлена увеличенная ширина кузовной части и небольшой объём отвала.
Для удобства машина снабжена треугольным башмаком, оказывает минимальное давление на поверхность.
SD-16R сконструирована для работы с отходами. Машина имеет треугольный башмак и большой объём отвала.
Технические характеристики модификаций таковы:
Характеристики | Ед. измерения | SD-16C | SD-16F | SD-16L | SD-16R |
Длина | мм | 5500 | 5140 | 4690 | 4690 |
Ширина | мм | 3556 | 3970 | 3400 | 3400 |
Высота | мм | 3100 | 3200 | 3130 | 3130 |
Масса | т | 17 | 17 | 18,46 | 17,7 |
Давление на поверхность | МПа | 0,067 | 0,067 | 0,027 | 0,027 |
Клиренс | мм | 400 | 400 | 495 | 495 |
Радиус разворота | м | 4,9 | 4,9 | 4,6 | 1,06 |
Тип отвала | угольный | прямой | прямой | серия R | |
Волочение | м3 | 5 | 4,4 | 3,8 | 8,3 |
Производительность | м3/ч | 250 | 225 | 220 | 250 |
Ширина отвала | мм | 3556 | 3970 | 4150 | 4150 |
Высота отвала | мм | 1120 | 1090 | 960 | 1578 |
Масса отвала | кг | 2672 | — | 1592 | 1592 |
Видео обзор бульдозера Shantui SD16:
Двигатель бульдозера Shantui SD16
Модель силового агрегата спецтехники Weichai WP10G178E355. Он обладает достаточной мощностью и прост в обслуживании.
Тип | Четырехтактный однорядный дизельный мотор с турбонаддувом, водяным охлаждением и прямым впрыском |
Объем | 9,7 л |
Количество цилиндров | 6 шт. диаметром по 126 мм и ходом поршня 130 мм |
Мощность | 160 л. с. при скорости вращения коленчатого вала 1900 об./мин. |
Номинальная скорость | 1850 об./мин. |
Max крутящий момент | 764 Нм при 1400 оборотах |
Метод запуска | Электростартер, 24 В |
Минимальный расход горючего у бульдозера – 214 г/кВт*ч. Диапазон скорости (км/ч) находится в пределах:
- до 9, 63 (движение вперед);
- до 12, 53 (движение назад).
Двигатель бульдозера Shantui SD16
Ходовая часть
Гусеница Shantui SD16
Основой является гусеничный ход, устойчивость которого при езде гарантируется подвеской с балансом. Гусеничная лента расположена на шести катках, плюс два с каждой стороны предназначены для поддержания ее. Подвеска выполняется модульной, чтобы снизить потери времени на ремонт или замену комплектующих. Ширина ленты стандартной сборки составляет 0,51 м, шаг ее – 0,203 м. В зависимости от условий рабочей площадки, гусеницы могут заменяться на более узкие или более широкие. Для увеличения сцепления с основанием используют гусеницы с грунтозацепами. Если правильно подобрать тип гусениц, то техника Шантуй 16 может иметь очень высокую проходимость. Кроме того, угол рабочей площадки может составлять 30 градусов.
Безостановочность работы двигателя гарантирована за счет двойной его защиты. Из-за этих качеств двигатель считается очень надежным. Коробка передач позволяет переключать их без необходимости нажатия сцепления. Это сокращает время, делает управление техникой легким и простым. Возможность езды задним ходом также благоприятно сказывается на эти параметры.
Эксплуатационные и технические характеристики
Технические характеристики китайского бульдозера соответствуют современным мировым стандартам. На технику устанавливается дизельный шестицилиндровый двигатель Shangchai C621 с рядным расположением цилиндров, водяным охлаждением и непосредственным впрыском топлива. Максимальная полезная мощность мотора составляет 160 лошадиных сил при частоте вращения 1850 оборотов в минуту. При этом крутящий момент достигает значения 764 Н*м. Рабочий объем силового агрегата равен 9,726 литрам. Минимальный удельный расход топлива составляет 17,29 литров за 1 час беспрерывной работы.
Бульдозер имеет гусеничный ход, что значительно повышает его проходимость. Траки соединяются по принципу модульного конструктора, что позволяет при необходимости оперативно заменить вышедшее из строя звено, не меняя всю цепь целиком. Трактор может быть быстро «переобут» в более широкие гусеницы для работы на болотистой местности или в гусеницы с дополнительными грунтозацепами для работы на песчаной или очень мягкой почве. Удельное давление на грунт составляет 0,067 мегапаскаль. Клиренс трактора равен 400 миллиметра, минимальный радиус разворота – 4,9 метрам, дорожная колея – 1,88 метрам, длина опорной гусеничной поверхности – 2,43 метрам. Техника может работать на уклоне крутизной до 30 градусов.
Shantui SD16 оснащается коробкой переключения передач с тремя передними и тремя задними скоростями. Они используются в зависимости от условий работы и загруженности трактора. Максимальная скорость на передней передаче составляет 9,63 км/ч, а на задней – 12,53 км/ч. Столь низкие скорости не позволяют трактору самостоятельно добираться до места эксплуатации. Он доставляется при помощи грузовых тягачей на платформе.
В гидравлической системе трактора создается максимальное давление до 14 мегапаскаль. Нагнетаемый поток составляет около 243 литров в минуту. За перекачивание жидкости отвечает шестеренный насос и 2 рабочих цилиндра. На бульдозер может быть установлен один из трех типов отвала: прямой, поворотный, U-образный. Первый имеет полезный объем 4,5 кубических метра, второй – 4,4 кубических метра, третий – 5 кубических метров. Прямой отвал используется для засыпания ям, котлованов и траншей, когда нет необходимости отбрасывать грунт в сторону. Поворотный отвал нужен для расчистки дорог, когда мешающую проезду массу необходимо сдвигать на обочину. U-образный отвал имеет широкие боковые крылья, которые позволяют убирать снег и складывать его в определенном месте, где он не будет никому мешать.
Габаритные размеры бульдозера: длина – 5,14 метров, ширина – 3,388 метров, высота – 3,032 метра. Полная рабочая масса составляет 17 тонн. Максимальное заглубление отвала – 540 миллиметров, максимальная высота подъема отвала – 1,095 метра.
Shantui SD16 с рыхлителем предназначен для предварительного разрыхления твердых, мерзлых или каменистых поверхностей. Рыхлитель может быть одностоечным или трехстоечным. Максимальная глубина рыхления составляет 572 миллиметра, максимальная высота подъема рыхлителя над поверхностью дороги – 592 миллиметра. Масса навесного оборудования – 1,71 тонн.
Модификации
Первые образцы данного бульдозера хорошо зарекомендовали себя, как в техническом плане, так и в эффективности применения. Вследствие чего было создано и выпущено несколько модификаций, предназначенных для выполнения еще большего количества работ, тем самым расширив спектр данной модели. А именно были выпущены следующие модификации:
- Модификация SD16-C. Является вариантом бульдозера, который предназначен для работы на угольных месторождениях. Башмак бульдозера плоский, имеющий одну реборду. Также в отличия от базовой версии, входит отвал большего объема (пять кубических метров) и габаритные значения машины.
- Модификация SD16-F. Данная версия предназначена для работы в лесных хозяйствах. Отличается от базовой специальной лесозащитой, наличием тяговой лебедки, плоским башмаком и отвалом меньшего объема в сравнении с предыдущей модификации (4.7 кубических метров).
- Модификация SD16-L. Является болотоходным бульдозером, который имеет башмак треугольной формы. Габариты данной версии также отличаются от базовой, а именно была увеличена ширина кузова. Этот бульдозер оснащается самым малым, среди остальных модификаций, отвалом, объем которого составляет 3.8 кубических метров.
- Модификация SD16-R. Вариант, предназначенный для работы с различными коммунальными, промышленными и другими отходами, а именно для их перемещения. Данная модификация имеет довольно широкий башмак треугольной формы и крупноразмерный отвал, объем которого составляет 8.3 кубических метров.
Сфера использования
«Шантуй СД 16» можно назвать востребованной техникой на многих стройплощадках. На основе базовой модели разработаны версии машины для работы в лесу, на болотах, угольных электростанциях, мусорных полигонах.
Бульдозер применяют для послойного копания, перемещения грунтов I-IV категорий либо рыхления скальных или мёрзлых материалов. Первую группу работ аппарат выполняет прямым поворотным, сферическим или угловым отвалом, вторую — трёхстоечным рыхлителем. В общем случае спецтехнику задействуют для:
- планировки стройплощадок;
- возведения насыпей;
- разработки выемок, котлованов;
- нарезки террас на косогорах;
- копания траншей под фундаменты и коммуникации;
- разравнивания грунта, отсыпаемого другими машинами;
- засыпки рвов, ям, траншей, котлованов и пазух оснований зданий;
- расчистки территорий от снега, камней, кустарника, пней, мелких деревьев, строительного мусора.
Характеристики
Гусеничный SD16 — машина, собираемая в цехах компании Shantui Construction Machinery. Его причисляют к технике 3 тягового класса и позиционируют как альтернативный вариант дорогим американским, европейским или японским моделям.
В основу «китайца» заложены прочные, износостойкие материалы, что совместно с точностью изготовления позволяет достойно выдерживать конкуренцию на рынке спецтехники.
Таблица № 1. Технические характеристики
Параметр | Значение |
Двигатель | Shangchai SC11CB184G2B1/Weichai WD10G178E25 |
Мощность, л.с. (кВт) | 184 (135) |
Скорость, км/ч | Вперёд 3,29-9,63; назад 4,28-12,53 |
Дорожный просвет, мм | 400 |
Преодолеваемый уклон, % | 30 |
Минимальный радиус разворота, м | 4,5-4,9 |
Емкость топливного бака, л | 315 |
Двигатель, потребление горючего
В базовой комплектации на бульдозер поставят мотор Shangchai SC11CB184G2B1. Его скопировали с американского Caterpillar и собирают согласно оформленной лицензии. Это рядный дизель с шестью вертикально расположенными цилиндрами. Охлаждается жидкостью, а впрыск топлива происходит непосредственно в камеру сгорания.
Таблица № 2. Параметры двигателя
Наименование | Значение |
Частота вращения коленвала, об/мин | 1850 |
Объём, л | 9,7 |
Диаметр цилиндра/ход поршня, мм | 126/130 |
Крутящий момент, Н·м (обороты коленвала, об/мин) | 764 (1300) |
Расход топлива при среднем режиме работы, г/кВт·час | 214 |
Токсичность выхлопных газов | Tier 2 |
Силовая передача, ходовая
Передачу вращения от двигателя на первичный вал КПП выполняет одноступенчатый однофазный гидротрансформатор.
- Сама коробка передач планетарного типа выдаёт 3 скорости для движения вперёд и столько же в обратном направлении.
- Переключение ступеней осуществляет сервопривод, что значительно облегчает управление техникой.
Бортовые передачи представлены двухступенчатыми редукторами с цилиндрическими зубчатыми колёсами. Смазка контактных поверхностей осуществляется методом разбрызгивания. Главная передача на редукторы идёт через коническую пару с круговой формой зубьев. Такая конструкция выдерживает большие нагрузки, создаёт меньше шума, но её сложнее регулировать.
Маневрирование обеспечивается многодисковой постоянно замкнутой муфтой поворота. Она работает в масляной ванне и активируется гидравлическим приводом. Манёвры осуществляют совместно с приведением в действие плавающего тормоза муфтой поворота ленточного типа, управляемой педалью с гидроусилителем.
Shantui SD16 — бульдозер на гусеничном ходу. Подвеска машины балансирного типа обеспечивает хорошую устойчивость на неровной поверхности и гашение динамических колебаний во время движения.
- Гусеничная лента опирается на 6 катков, холостую ветвь поддерживают 2 ролика.
- В движение гусеницу приводит звёздочка, закреплённая на выходном валу бортового редуктора. Натяжение поддерживает обводной ролик.
Само гусеничное полотно состоит из 37 башмаков шириной 510, 560 или 610 мм, в зависимости от комплектации.
Гидравлика
К сожалению, с поиском рабочих характеристик, касаемо этой модели, возникли определенные трудности. Параметры гидросистемы не стали исключением. Предлагаемая информация взята с англоязычного ресурса компании.
Питает гидросистему шестерёнчатый насос PAR112 производительностью 227 л/мин. Максимальное давление, ограниченное перепускным клапаном, составляет 14 МПа.
На экскаватор устанавливают бак запаса рабочей жидкости ёмкостью 110 л. Этого объёма хватает, чтобы приводить в действие пару цилиндров подъёма ножа и по одному для наклона отвала и активации рыхлителя. Внутренний диаметр последних двух составляет 160 мм, первых — 110 мм.
Особенности и преимущества
Китайский бульдозер Shantui 16
- качество и состояние грунта не имеют значения, т.к. навесное оборудование рассчитано даже на мерзлые грунты;
- отсек двигателя имеет двойную защиту;
- небольшие габариты техники, масса, и как следствие малые нагрузки на основание;
- широкие гусеницы, которые позволяют совершать маневры на небольших площадях;
- новейшие разработки, воплощенные в Shantui SD16;
- условия работы техники могут быть различны, но состояние ее после такого вида работ не изменится;
- прочность конструкции и всех элементов гарантирована за счет использования качественных материалов при их изготовлении.
- экономичность при высокой производительности;
- экологичность выхлопов.

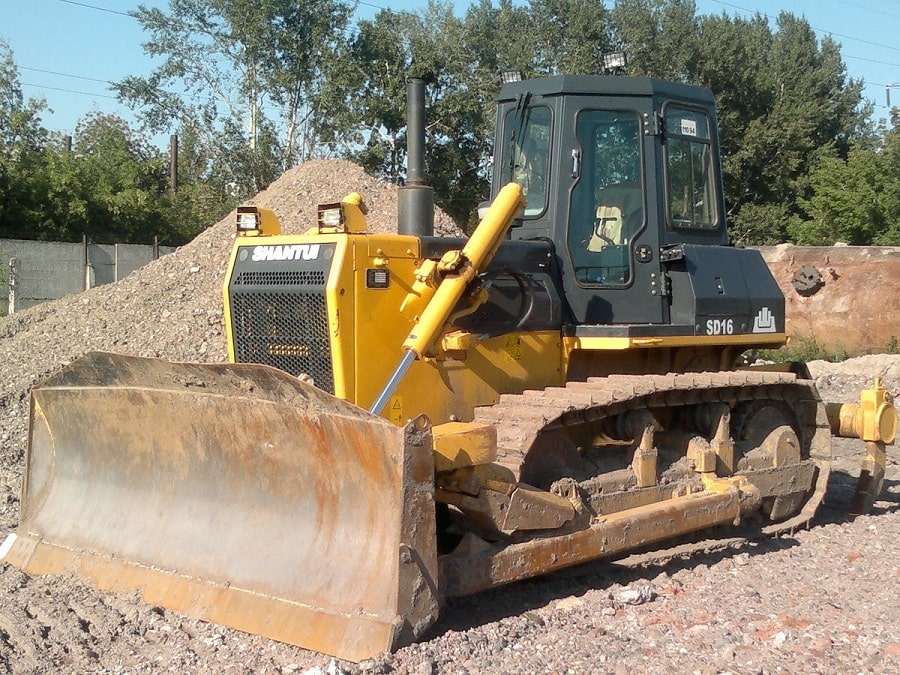

Бульдозер Shantui SD16
Технические характеристики Shantui SD16
Бульдозеры серии SD-16 многие специалисты оценивают как одну из самых удачных разработок компании. Надёжные и мощные, они способны работать в самых тяжёлых условиях, предоставляя своему оператору необходимые комфорт и безопасность. Являясь конкурентом популярного Komatsu D-65, машина предлагается покупателям по значительно более выгодной цене. Цена – важный козырь многих китайских фирм. Известные производители могут похвастать лучшим качеством или техническими характеристиками, но стоимость их продукции высока. Нет ничего удивительного в том, что всё больше желающих приобрести бульдозер делают выбор в пользу китайских аналогов. Но Santui SD-16 не только дёшев. Он действительно совершенен и надёжен. В его конструкции применены современные технические решения, обеспечивающие высокую производительность машины и завидную рентабельность.
Кабина и рабочее место оператора бульдозера
Кабина этой спецмашины выполнена в современной форме шестигранника. Специалистами подобное строение признаётся ныне оптимальным для тяжёлых бульдозеров на гусеничном ходу. Широкий обзор, в сочетании с жёстким каркасом, обеспечивают безопасность оператора и точность выполнения производимых им работ.
Для обшивки кабин Shantui SD16 используются самые современные изоляционные материалы, которые снижают шумы и вибрации. Ведь именно такие посторонние воздействия отвлекают человека и повышают степень его утомляемости. Для большего комфорта во время работы в кабине монтируются заводские кондиционер и обогреватель. Данные системы создают оптимальный (насколько это возможно) уровень температуры и влажности, позволяющий оператору работать и выполнять задачи даже в экстремальных климатических условиях.
Сиденье оператора, которое уже в базовой комплектации идёт конструкции Grammer, регулируется и позволяет занимать удобное положение. Эргономичное расположение всех приборов управления и их выверенное, продуманное расположение на рабочем месте оператора тоже способствуют отложенному наступлению утомляемости и продлению работоспособности оператора.
Силовой агрегат
В базовой комплектации бульдозер поставляется с дизелем Shangchai
SC11CB184G2B1. Этот шестицилиндровый четырёхтактный дизель имеет объём 9,7 литра, водяное охлаждение и развивает мощность в 160 л. с./120 кВт. Такие показатели достигаются, когда коленчатый вал вращается со скоростью 1850 об/мин. Высокий, 764 Нм, крутящий момент, обеспечивает хорошую тяговитость. Выпускаемый по лицензии мотор вполне надёжен и экономичен. Часовой расход топлива составляет 214 грамм на киловатт мощности за час работы. Но если мощности покажется недостаточно, есть возможность купить модель, укомплектованную двигателем Weichai
WD10G178E25. Схожий конструктивно, этот силовой агрегат выдаёт 178 л. с./131 кВт. Он также выпускается по лицензии, но уже фирмы Steyr. Наверное, когда-нибудь у китайцев появится собственная моторостроительная школа. А пока они копируют чужие моторы, выбирая для этого самые удачные модели.
Технические характеристики
Эксплуатационная масса бульдозера составляет ровно 17000 килограмм. Длина с учетом отсутствия заднего дополнительного оборудования составляет 5140 миллиметров. Ширина с краями гусениц бульдозера составляет 3388 миллиметров. Высота, от самого низа и до крыши обладает значением в 3032 миллиметра. Расстояние между гусеницами равняется 1880 миллиметрам. Ширина каждой гусеницы составляет 510 миллиметров. Всего два поддерживающих катков, расположенных с каждой стороны. Опорных же катков гусениц с каждой стороны по шесть. Каждая гусеница данной машины состоит из 37 траков. Дорожный просвет бульдозера равен 400 миллиметрам. Минимальный радиус поворота с прямым отвалом составляет 4700 миллиметров, с поворотным 4500 миллиметров, с U-образным 4900 миллиметров. Наибольший преодолеваемый подъем составляет 30 градусов.
Устанавливается один из двух дизельных четырехтактных двигателей от таких производителей, как Shangchai (модель двигателя C6121) и Steyr (модель двигателя WD615T-3A). Оба двигателя имеют некоторые сходства и способны развить максимальную мощность в 160 лошадиных сил или же 120 киловатт и в 178 лошадиных сил или же 131 киловатт. Рабочий объем силовых агрегатов равен 9726 кубический сантиметров. Расчетное количество вращений коленчатого вала составляет 1850 оборотов в минуту. Максимальный крутящий момент составляет 712 Нм. Контрольный расход топлива за один час работы со средней нагрузкой на двигатель составляет 214 грамм на один киловатт.
Трансмиссия бульдозера Шантуй СД16 содержит в себе трехэлементный, одноступенчатый гидравлический трансформатор, преобразующий крутящий момент, планетарную передачу, обладающую сервоприводом переключения и шестиступенчатую механическую коробку переключения передач (три передачи для движения бульдозера вперед и три передачи для движения задним ходом). Также в трансмиссии имеется система принудительной смазки механизмов. Коническая передача спирально зубчатого типа с одноступенчатым редуктором. Муфта сцепления данного бульдозера «мокрая» многодисковая, находящаяся в постоянно замкнутом положении.
Тормоза также «мокрые» и имеют ленточный тип. Тормозная система приводится в действие за счет педали, имеющая гидравлическим усилителем.
Бульдозер оборудован гидравлической системой, которая позволяет применять в процессе работы различные навесные агрегаты. Установлен насос шестеренного типа, производительность которого составляет 243 литра в минуту. Максимальное давление всей системы составляет 14 мегапаскаль. Имеет два рабочих цилиндра, диаметр каждого равняется 110 миллиметрам.
Давление, оказываемое бульдозером на грунт, обладает значением в 0.067 мегапаскаль. Болотоходная версия, она же SD16-L оказывает меньшее давление, а именно 0.027 мегапаскаль.

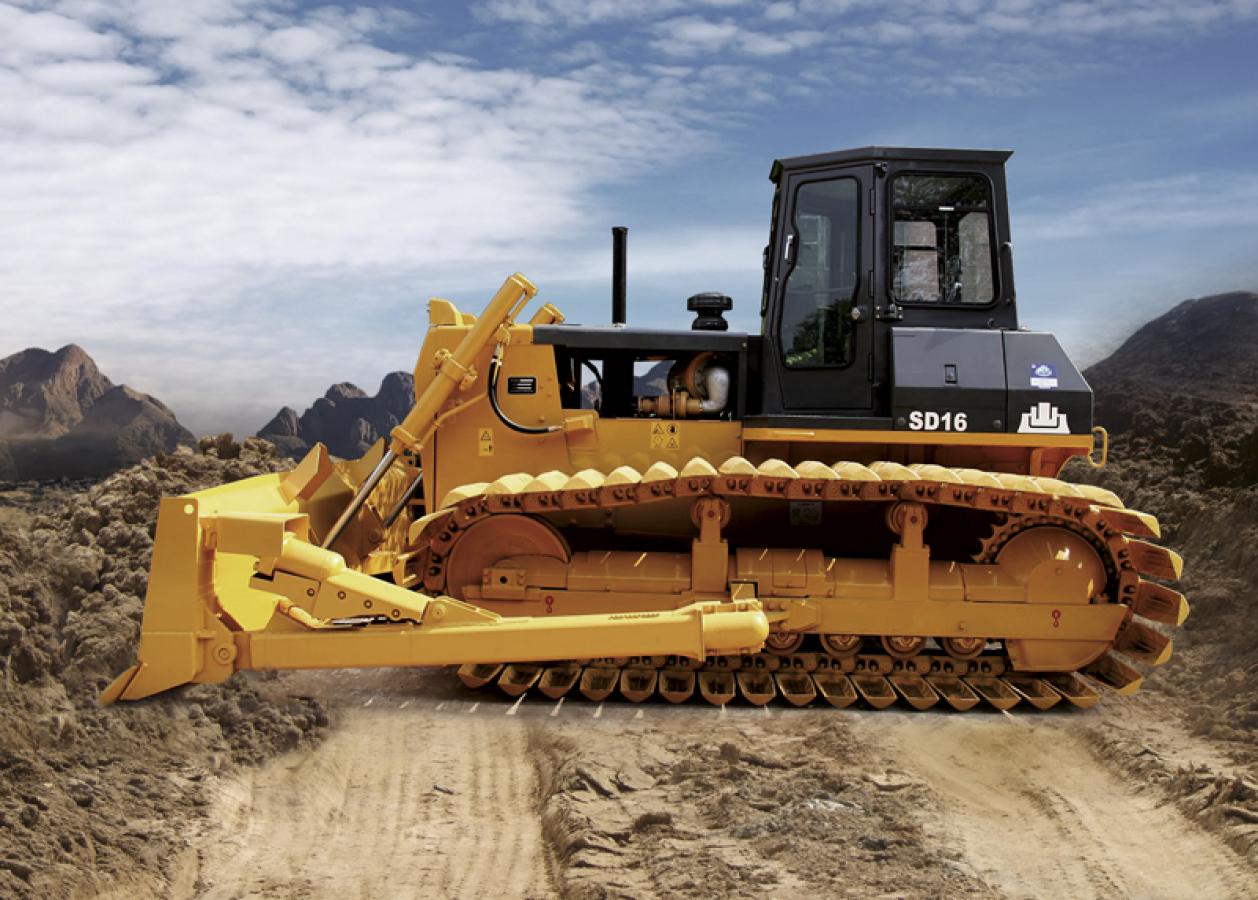

Shantui SD16: технические характеристики, обзор, описание
Источник фото: TraktorBook.comФото Shantui SD16
Технические характеристики Shantui SD16, масса
Машина может комплектоваться одним из трех отвалов — прямым с неповоротным гидроперекосом, прямым поворотным или сферическим. Основные технические характеристики отвала таковы: заглубление достигает 0,54 м, высота подъема — 1,095 м.
В задней части корпуса может быть размещен трехстоечный рыхлитель (данное оборудование доступно для бульдозера с прямым наклоняемым или поворотным отвалом). Рыхлитель имеет форму параллелограмма и является регулируемым.
Количество зубьев — три, максимальная глубина копания — 572 мм, вес составляет 2,5 т.
Максимальная скорость движения вперед ограничена 9,6 км/ч, назад — 12,5 км/ч.
Рабочий вес | 17 тонн |
Мощность двигателя (при 1850 об/мин) | 135 кВт/184 л.с. |
Объем отвала | 4,3-5 куб.м |
Удельное давление на грунт | 0,067 MПа |
Скорость переднего хода | 3,29/5,82/9,63 км/ч |
Скорость заднего хода | 4,28/7,59/12,53 км/ч |
На модели смонтированы бортовые фрикционы мокрого типа, многодисковые, подпружиненные. Привод — гидравлический, управление осуществляется вручную. Тормоза бортовых фрикционов — с плавающей лентой и гидроусилителем.
Shantui SD16 оснащается планетарной коробкой передач (по 3 передачи переднего и заднего хода). Переключение — ручное, механического типа. Присутствует функция принудительной смазки. Главная передача — коническая 1-ступенчатая со спиральным зубом.
Гидротрансформатор выбран 3-элементный 1-ступенчатый 1-фазный.
Габариты
Длина бульдозера Shantui SD16 составляет 5,1 м, ширина — 3,4 м, высота — 3 м. Данные цифры актуальны для машины без рыхлителя.
Длина х Ширина х Высота (без рыхлителя) | 5 140х3 388х3 032 мм |
Ширина x высота отвала (в зависимости от типа) | 3 388х1 149 мм |
3 556х1 120 мм | |
3 970х1 040 мм | |
Длина опорной поверхности | 2 430 мм |
Базовым силовым агрегатом является Shangchai SC11CB184G2B1, но возможна также установка Weichai WD10G178E25. Дизель Shangchai — это 4-тактный двигатель с водяным охлаждением, оснащенный функцией прямого впрыска топлива, турбонагнетателем и дополнительным охладителем.
Источник фото: sts-amur.ruМодель бульдозера Shantui SD16 может оснащаться двумя моделями двигателей
Двигатель Shantui SD16
Минимальный удельный расход горючего указан 214 г/кВт*ч.
Модель двигателя | Shangchai SC11CB184G2B1 |
Weichai WD10G178E25 | |
Диаметр цилиндра | 126 мм |
Количество цилиндров | 6 |
Ход поршня | 130 мм |
Общий рабочий объем цилиндров | 9 726 куб.см |
Кабина и органы управления
Рычаги установлены в кабине симметрично с правой и левой стороны. Кресло регулируется не только в направления вперед и назад, по высоте и может наклоняться, но также возможно управление жесткостью пружины (в зависимости от массы оператора).
Электрическая система, используемая в основном для запуска дизельного двигателя и освещения, состоит из стартера, комплексного кремниевого генератора и двух 12-вольтных аккумуляторных батарей.
Максимальное рабочее давление в гидравлической системе управления рабочим оборудованием — 14 Мпа.
В распоряжении оператора — рычаги управления отвалом и рыхлителем, рулевого управления, переключения передач, управления подачей топлива. Блокировка отвала и рыхлителя выполняется с помощью специальных кнопок.
Техническое обслуживание
Производитель рекомендует выполнять обслуживание топливного бака бульдозера shantui sd16 каждые 50 моточасов. Периодичность замены топливного, масляного и гидравлического фильтров и проверки уровня смазки всех комплектующих — каждые 250 моточасов.
Источник фото: spectehnika-info.ruФото Shantui SD16
Модификации
Существуют следующие версии бульдозера Shantui SD16 — SD16E, SD16L, SD16S. Модификации отличаются количеством гусеничных роликов в ходовой части, типом гусеничных башмаков, доступным рабочим оборудованием и рядом других характеристик.
Аналоги
Исходя из основных технических характеристик к числу аналогов можно отнести следующие модели: YTO T140, YTO T140N, Yutong TL210B, Shantui SD16E, Shantui SD16F, Shantui SD16TF, Sinomach YD160, HBXG SHEHWA TY165-3, XGMA TY160, XCMG TY160.
Особенности конструкции и эксплуатации
Остов машины сделан из износостойких марок стали. При изготовлении каркаса сварочные швы неоднократно подвергались контролю, в том числе и ультразвуковыми дефектоскопами. Целостность металла важна для обеспечения жёсткости и прочности конструкции. Чтобы обезопасить силовую установку от механических повреждений падающими предметами, моторный отсек получил двойную защиту.
В обслуживании бульдозер неприхотлив. Хоть он и относится к категории тракторов тягового класса 3, все его узлы имеют простую, понятную конструкцию.
- Для ремонта машины не нужно отправлять её в сервисный центр, а выполнить процедуру можно даже в полевых условиях.
- Во многом такая ремонтопригодность достигнута за счёт внедрения модульной конструкции, когда узлы демонтируются полностью для ревизии или замены.
Однако некоторые элементы необходимо заказывать из Китая, что может замедлить процесс ремонта.
Размеры
Трёхмерное моделирование позволило облегчить модель, оставив габариты бульдозера в пределах, необходимых для обеспечения заявленных тактико-технических показателей.
Таблица № 3. Размеры
Наименование | Значение |
Эксплуатационная масса, кг | 17000 |
Высота, мм | 3032 |
Ширина по краям гусеничного полотна, мм | 2390 |
Габаритная длина, мм | 5140 |
Ширина колеи, мм | 1880 |
Расстояние между осями катков, мм | 2430 |
Распределённое давление на грунт, кПа | 67 |
Рабочее место, органы управления
Кабина оператора сделана в виде шестигранной призмы. Создается впечатление, что обзор фронтальной рабочей зоны ограничен.
- Лобовое стекло очень маленькое, а стойки каркаса кабины, соответствующей стандарту ROPS, получились широкими. Однако производитель уверяет, что такое очертание рационально для тяжелой техники.
- В базовую комплектацию кабины входят отопитель и кондиционер.
- Для снижения шума все неостеклённые панели получили хорошую звукоизоляцию.
- В кабину установили эргономичное сиденье Grammer с возможностью регулирования в 3-х плоскостях.
- Под правую руку оператора вынесены джойстики управления гидравлическими исполнительными механизмами, под левую — рычаги переключения скоростей, смены направления движения и маневрирования.
