Назначение
Гусеничный экскаватор ЭО-5126 является многофункциональной техникой. Его зачастую применяют строительные организации, крупные промышленные отрасли, ну и горные производства.
Техника способна справится с такими видами работ, как рытье траншей и котлованов; создание насыпей грунта и других сыпучих материалов; очистка рабочих территорий от производственного мусора; погрузка и разгрузка различных материалов; выемка грунта; разработка карьеров; разрыхление промерзшего грунта и скальных пород; уплотнение рыхлых грунтов; разрушение различных бетонных или же железобетонных сооружений; рытье каналов и множество других подобных задач.
Стоит отметить, что данному экскаватору по силе первая, вторая, третья и четвертая категория плотности грунта, но для работы с четвертой категорией требуется предварительное разрыхление. Данное действие также следует произвести, если идет работа со скальными породами и полезными ископаемыми. Максимальный размер кусков разрыхленных скальных пород не должен превышать 500 миллиметров.
Также экскаватор могут применять на вязких грунтах и болотистых участках, так как специально для этого производитель предлагает более широкие гусеничные ленты.\
Цены на новые экскаваторы и б.у.
На сегодняшний день, новая техника собранная в 2002-2004 годах, будет стоить порядка 900 000 руб., 2008-2010 года выпуска, ориентировочно, от миллиона двухсот тысяч до двух, за новый можно отдать три с половиной или четыре миллиона рублей. Разница зависит от региона продаж, года выпуска и сборки. Цена на бывшую в эксплуатации технику будет зависеть еще и от сроков наработки. Известный российский производитель ОАО «Уралвагонзавод» предоставляет техническую поддержку на весь период гарантийного срока. С учетом всех требований и нововведений, научно-производственная корпорация постоянно обновляет и усовершенствует свою продукцию. Экскаватор ЭО 5126 не стал исключением – спецтехника на уровне мировых стандартов.
Гидравлический универсальный экскаватор эо 5126 разработан для проведения работ по рытью траншей, котлованов и пр. На сегодняшний день производство подобной техники набирает обороты, при изготовлении машин учитываются современные требования к качеству, работоспособности, надежности, многофункциональности и удобству производимой техники. Тип 5126 представляет собой универсальное транспортное средство, которое может работать на не замерзшей земле или взрыхленных горных породах.
Модификации
ЭО-5126 имеет всего две модифицированные версии, которые в техническом плане практически не различимы, но стоит отметить, что каждая версия разработана для работы в определенных климатических условиях. Рассмотрим подробнее каждую модификацию:
- Модификация «Стандарт». Данная версия имеет высокую устойчивость к воздействиям окружающей среды и способна полностью исправно работать даже в самых суровых условиях. Наименьшая температура, при которой техника работает, составляет минус 40 градусов по Цельсию. Самая же высокая температура для машины составляет плюс 40 градусов по Цельсию. Каких-либо изменений в конструкцию внесено не было, экскаватор оснащается тем же восьмицилиндровым дизелем и имеет базовый внешний вид.
- Модификация «Тропический». Эта версия обладает полным сходством с предыдущей модификацией, как в плане технических характеристик, так и в плане внешнего вида экскаватора. Основным же отличием является географическое предназначение, а именно данная версия приспособлена для проделывания каких-либо работ в тропическом климате, так как машина отлично переносит жару и способна исправно работать при температурах от минус 20 градусов по Цельсию и до плюс 50 градусов по Цельсию. Сюда подходит все навесное оборудование, которым может комплектоваться базовая машина.
«Стандарт»
Для работы в самых широких диапазонах температур, в условиях севера с морозами до -40 ?C, и в регионах с жарой до +40 ?C предназначено «стандартное» исполнение экскаватора ЭО-5126. Для таких условий допускается использовать всесезонное масло.
«Тропический»
Для работы в климатических условиях с высокими значениями температур, до +55?C, предназначено «тропическое» исполнение экскаватора.
Рабочее оборудование
В большинстве случаев, для проведения землеройных работ в карьерах, при прокладке траншей, на стройках, при дорожном строительстве, используется ковш обратной лопаты. Помимо устанавливаемого стандартного навесного оборудования на экскаваторе могут применяться сменные рабочие инструменты.
Стандартное
Основным рабочим инструментом является ковш обратной лопаты емкостью 1.25 м3. Для вскрытия дорожного полотна, разрыхления скальных, тяжелых или мерзлых грунтов предназначен зуб-разрыхлитель массой 221 кг и с усилием на рабочей режущей кромке до 280 кН.
В стандартное оборудование входят: моноблочная стрела с рукоятью, гидроцилиндры, трубопроводы.
Дополнительное
Экскаватор позволяет заменить стандартный ковш и использовать следующие виды сменного навесного оборудования:
- Грейфер грузоподъемностью от 1.5 до 4 т (максимальный/минимальный вылет стрелы).
- Гидромолот НМ-440, предназначен для разрушения бетонных конструкций, дорожного покрытия, других материалов и сооружений.
- Пневматический молот ПМ-2 обладает энергией удара 5 кДж, используется для разрушения бетона, скальных или мерзлых пород.
- Гидроножницы позволяют резать металлоконструкции или иные материалы, содержащие металл, диаметром до 100 мм, или прямоугольным сечением до 90 мм.
На экскаваторе применяется мощный дизельный двигатель водяного охлаждения. В стандартную комплектацию входят гусеницы шириной 600 мм.
Для снижения давления на грунт при использовании экскаватора на заболоченной или заснеженной местности, на бездорожье, возможна замена стандартных гусениц на более широкие, 900 мм.
Рассмотрим технические характеристики в таблице.
Опционально ЭО-5126 можно дооснастить следующим допоборудованием:
- Предпусковым подогревателем HYDRONIC-35. Жидкостной подогреватель немецкой фирмы «Eberspacher» позволяет гарантированно запустить мотор даже при особо низких температурах, а при помощи встроенного электронного таймера можно заранее установить нужное время запуска.
- Системой смазки LINCOLN – эта централизованная автоматическая система позволяет сэкономить затраты времени и сил на обслуживание, продлить межсервисный интервал, повысить эффективность использования экскаватора за счет снижения простоя машины на обслуживание.
- Гусеницами шириной 900 мм. Значение давления на грунт при этом понижается до 0.47 кг/см?, что улучшит проходимость и маневренность при использовании экскаватора на заболоченной или заснеженной местности, на бездорожье.
ЭО-5126 – тяжелый экскаватор для нелегкой работы в самых сложных условиях, для решения непростых задач эффективно и результативно.
Стоимость владения
Экскаватор ЭО 2621, цена
которого не превышает полутора миллионов рублей (это ниже чем у Caterpillar), доступен для большинства коммерческих и государственных предприятий, занятых сельским хозяйством, строительством, обслуживанием коммунальных и энергетических систем.
Расходные материалы и запасные части к этому трактору достаточно дешевы. Кроме того, он неприхотлив к условиям обслуживания. Отремонтировать его можно на любой площадке
, оборудованной электрическими талями и сварочным аппаратом, что так же снижает стоимость владения.
Говоря об экскаваторе ЭО 2621, нельзя не отметить, что он уже долгое время является наиболее востребованным на просторах всего постсоветского пространства. Конструкция его максимально проста и не имеет серьёзных новшеств принесенных научно-техническим прогрессом, но несмотря на это, народу этот вид спецтехники очень полюбился. Самое интересное, что ЭО 2621 – это обобщенное название нескольких популярнейших моделей тракторов, которые используются как основная база для установки дополнительного экскавационного и другого оборудования. Наиболее часто базой служат следующие модели: (82 и ряд других модификаций), и . Поэтому самого большого внимания заслуживают именно рабочие элементы этого экскаватора.
Универсальность, которой обладает экскаватор ЭО 2621 просто уникальна. Этот одноковшовый экскаватор применяется очень широко, так как может эксплуатироваться с целым рядом сменных рабочих элементов.
Кроме уже упомянутого экскавационного оборудования, которое включает использование ковша обратной лопаты (рытье мелких ям или траншей), ковша прямой лопаты (погрузка сыпучих материалов, создание отвалов и насыпей), ЭО 2621 может оснащаться специальной крановой подвеской (всевозможные погрузочно-разгрузочные манипуляции, а также отдельные виды вспомогательных монтажных работ), вилами (погрузка или выгрузка сена, соломы, силоса и другой продукции сельского хозяйства), гидромолотом (разрушительные работы), бульдозерным отвалом (засыпка ям, уборка снега, разравнивание площадок под застройку). Поэтому сферы применения этого экскаватора довольно разнообразны, начиная от промышленности и заканчивая коммунальным хозяйством, ведь очень часто можно увидеть ЭО 2621, разрывающим место прорыва тепловых коммуникаций или осуществляющим погрузку строительного мусора.
Назначение и возможности
Как и задумывалось конструкторами изначально, ЭО-2621 способен выполнять широкий спектр работ в различных сферах народного хозяйства и порой является действительно незаменимым инструментом.
Естественно, раз уж речь идет об экскаваторе, то, в первую очередь, конечно же земляные работы. Для этого наш образец имеет все необходимые базовые инструменты — ковш и отвал. Только используя эти два приспособления, ЭО-2621 способен:
- рыть котлованы, траншеи при помощи обратной лопаты, а также ровнять их края при помощи прямой лопаты (способы использования одного и того же, в принципе, ковша);
- осуществлять погрузку грунта и других сыпучих материалов в кузов или прицеп автомобиля (трактора);
- перемещать грузы при помощи ковша;
- осуществлять бульдозерные работы — при помощи отвала расчищать территории от строительного мусора, снега, производить очистку дорог общего пользования, планировать строительные площадки, возводить насыпи и т.д.
Однако это, как вы и сами, наверное, понимаете, далеко не предел возможностей работящего «петушка»: помимо ковша, разработано немало орудий для использования на экскаваторной оснастке — таких как гидромолот, зуб-рыхлитель, бур, крановая подвеска, вилы, захват и т.п. Кроме того, сам ковш, помимо стандартного, может быть узким — для рытья траншей, увеличенного объема, а также со смещенной осью — специально для тех случаев, когда приходится рыть котлованы или, скажем, раскапывать подземные коммуникации в непосредственной близости от зданий и сооружений.
Вилы в числе оборудования для ЭО-2621 прекрасно приспособлены для перемещения и погрузки сена, тюкованных материалов, веток после опиливания деревьев. Зуб-рыхлитель уверенно взламывает асфальтное и бетонное покрытия, а также мерзлый грунт, например для доступа к линиям различных коммуникаций; им же можно воспользоваться при проведении разрушительных и демонтажных работ. Гидромолот также используют в описанных ситуациях (не все хозяйства, к сожалению, имеют возможность приобрести полный набор дополнительного оборудования), а также для удобного раскалывания и дробления камней, утрамбовывания насыпных грунтовых поверхностей (в сочетании с трамбовочной плитой).
Бур хорошо справляется с рытьем шурфов глубиной до 2 м. для установки разного рода столбов и опор. Захват удобен при погрузке, например, бревен различного диаметра, а также многих других «неудобных» предметов и штучных материалов. Крановый подвес используют как по прямому назначению — погрузочных работ, так и для укладки трубопроводов, корчевания небольших пней, посадка взрослых деревьев и установка столбов (опор) в ранее пробуренные шурфы, различные строительные работы и т.д.
Лишь беглое перечисление стандартного и дополнительного оборудования с основными вариантами его использования уже является веским доводом в пользу ЭО-2621 и его приобретения малыми и большими хозяйствами и предприятиями сельскохозяйственной, коммунальной, строительной и других отраслей.
Грейферный захват для экскаватора ЭО-5126, МОДЕЛЬ Э4.24.02.002сб
Грейферный захват для экскаватора ЭО-5126, МОДЕЛЬ Э4.24.02.002сб предназначен для подбора, переноса и погрузки железобетонных или каменных глыб, балок и т.п. предметов массой до 1,5 тонны и до 4-х тонн, что соответствует максимальному и минимальному вылету рабочего оборудования.
Грейфер устанавливается на экскаватор ЭО-5126 вместо ковша, с использованием штатных осей и крепежа, без доработки и гидравлики.
Грейфер выполнен двухчелюстным, при этом нижняя челюсть трехзубая, а верхняя-двухзубая.
Для обеспечения функционирования грейфера в составе экскаватора необходимо также устанавливать поддерживающую штангу и кронштейн, а для обеспечения безопасной работы необходимо устанавливать защитную решетку на кабину экскаватора.
Поддерживающая штанга подсоединяется одним концом к нижней челюсти грейфера, а другим к кронштейну, который приваривается к рукояти.
| Показатель | Значение |
|---|---|
| Общая ширина грейфера (по нижней трезубой челюсти), мм | 1254 |
| Ширина верхней челюсти (двухзубой), мм | 760 |
| Максимальное раскрытие челюстей грейфера, мм | 2950 |
| Минимальный диаметр цилиндра, удерживаемого челюстями грейфера, мм | 350 |
| Максимальная высота подбора и выгрузки, м | 5,6 |
| Радиус обметания по зубьям, мм | |
| — двузубой челюсти | 1740 |
| — трезубой челюсти | 1800 |
| Масса грейфера, кг | 1340 |
| Масса грейфера в составе изделия, общая сборка, кг | 1477 |
| Наибольшая глубина захвата грейфером материалов, находящихся ниже уровня поверхности земли, м | 6,0 |
| Наибольшее расстояние захвата материалов,находящихся на поверхности земли, м | 9,0 |
| Грузоподъемность, т | |
| — на максимальном вылете | 1,5 |
| — на длине стрелы | 4 |
ФГУП «ПО УВЗ» готовится выпустить на рынок новые модификации гусеничного экскаватора ЭО-5126.
ЭО-5126 оснащенные предпусковым, подогревателем двигателя «HYDRONIC-35» немецкой фирмы Эберспехер и автоматической централизованной системой смазки немецкой фирмы LINCOLN. Указанные новшества будут устанавливаться на экскаваторы ЭО-5126 по желанию потребителей.
Это еще один шаг предприятия на пути усовершенствования экскаватора ЭО-5126, который пользуется неизменной популярностью у потребителя и в настоящее время является самой массовой моделью гусеничных гидравлических экскаваторов российского производства на отечественном рынке.
Основным преимуществом предпускового жидкостного подогревателя «HYDRONIC-35» по сравнению со штатным, является наличие электронного таймера для программирования включения подогревателя в нужное время.
Преимущества применения автоматизированной системы смазки на базе оборудования LINCOLN следующие:
- отсутствие влияния человеческого фактора на проведение смазочного процесса;
- сокращение затрат на ремонт, запасные части и смазочный материал;
- более высокую продолжительность безаварийной эксплуатации техники;
- сокращение количества дорогостоящих перерывов на ремонт и техобслуживание;
- более длительные интервалы между техобслуживанием;
- радикальное сокращение числа случаев поломки подшипников, обусловленных процессом смазки;
- повышение производительности техники за счет сокращения ее простоев, что способствует получению более высокой рибыли.
Экскаваторы ЭО-5126, оснащенные системой LINCOLN и предпусковым подогревателем двигателя «HYDRONIC-35», успешно прошли испытания в условиях суровой зимы 2006 года.
Конструкторские и исследовательские разработки по применению АЦСС и предпусковых подогревателей двигателя «HYDRONIC-35» на продукции ФГУП «ПО Уралвагонзавод» будут продолжены. В частности, в ближайшее время планируется установка автоматической централизованной системы смазки на колёсный ЭО — 33211А и коммунальный ЭО — 33211АК экскаваторы.
голоса
Рейтинг статьи
Технические характеристики ЭО-5126
Для своих размеров и стандартной комплектации экскаватор имеет достаточно неплохие характеристики. Кинематическая глубина копания – до 6 м, а радиус работы — 9,5 м. Техника способна осуществлять выгрузку на высоту около 5,8 м
При этом давление на опорную поверхность (очень важно при рытье траншей, чтобы экскаватор не продавил стенки) различается от толщины гусениц модели. Если это вариант с 600 мм гусеницами то давление составляет 70 МПа, а если 900 мм, то 46 Мпа
Опытный машинист совершает рабочий цикл за 20 секунд. Усилие копания составляет около 175 кН. Поворотная платформа способна совершать до 10 полных оборотов в минуту. Модель в стандартной комплектации имеет ковш общей вместимостью 1,4 м3, однако в зависимости от варианта исполнения, цифра может меняться, хотя и не очень значительно.
Эо 5126 технические
Гидравлический универсальный полноповоротный гусеничный экскаватор ЭО-5126 предназначен для разработки немерзлых грунтов I — IV категорий, а также предварительно разрыхленных мерзлых и скальных грунтов с величиной кусков до 500 мм в интервале температуры окружающей среды от +40 о С до -40 о С при разработке карьеров, рытье котлованов, траншей каналов и других подобных сооружений.
| Показатель | Значение |
|---|---|
| Общие данные | |
| Эксплуатационная масса, т | 32 |
| Габаритные размеры в транспортном положении, мм: | |
| — длина | 10050 |
| — ширина с гусеницами 600 мм | 3170 |
| — ширина с гусеницами 900 мм | 3470 |
| — высота | 4000 |
| Наибольшая глубина копания, м | 6,2 |
| Радиус копания на уровне стоянки, м | 9,6 |
| Наибольшая высота выгрузки, м | 5,8 |
| Давление на опорную поверхность,кПа (кгс/см 2 ) | |
| — с гусеницами 600 мм | 70 (0,70) |
| — с гусеницами 900 мм | 46 (0,46) |
| Продолжительность рабочего цикла, с | 20 |
| Наибольшее усилие копания, кН (тс) | 157 (15,7) |
| Вместимость ковша, м 3 (номинальная) | 0,85; 1,2; 1,25; 1,42; 1,5; 1,8 |
| Температурный диапазон работы, о С | -40. +40 |
| Максимальная частота вращения платформы, об/мин | 10 |
| Двигатель | |
| Тип | V-образный, 8-ми цилиндровый, дизельный, 4-х тактный, с водяным охлаждением |
| Мощность, kBт (л.с.) | 132 (180) |
| Частота вращения выходного вала при номинальной мощности, об/мин | 1700 |
| Удельный расход топлива при номинальной мощности, г/кВт*ч (г/л.с.*ч) | 220 (162) |
| Охлаждение | водяное |
| Ходовое устройство | |
| Тип | гусеничное |
| База продольная, мм | 3800 |
| Колея, мм | 2570 |
| Ширина гусеничного хода (с гусеницами 900 мм), м | 3,17 (3,47) |
| Клиренс, мм | 475 |
| Ширина гусеничной ленты, м | 0,6 |
| Ширина уширенной ленты, м | 0,9 |
| Количество опорных катков, шт. | 14 |
| Количество поддерживающих катков, шт. | 4 |
| Допустимый при работе угол наколона, ( о ) | 5 |
| Скорость передвижения, км/ч | |
| — I-я передача | 2 |
| — II-я передача | 4 |
| Электрооборудование | |
| Напряжение, В | 24 |
| Аккумуляторная батарея 6СТ-190, шт. | 2 |
| Генератор Г-273В1 или 1322.3771, шт. | 1 |
| Стартер 25.3708-01, шт. | 1 |
| Указатели и сигнализаторы давления, уровня топлива, температуры, тока, счетчик наработки, система аварийного контроля и сигнализации с электронным устройством отображения информации. | |
| Гидравлическая система | |
| Максимальное давление, МПа (кгс/см 2 ) | |
| — в системе рабочего оборудования | 28 (280) |
| — в системе привода хода | 20 (200) |
| — в системе привода поворота | 20 (200) |
| — в системе управления | 3,5 (35) |
| Основные насосы | |
| Обозначение | 313.3.112.507.303-У1 |
| Тип | аксиально-поршневой, регулируемый, самовсасывающий с регулятором мощности |
| Насос запитки гидроуправления | |
| Рабочий объем, см 2 | 112 |
| Количество, шт. | 2 |
| Обозначение | 310.2.28.01 |
| Тип | аксиально-поршневой, нерегулируемый |
| Рабочий объем, см 2 | 28 |
| Количество, шт. | 1 |
| Обозначение | 12.132.0.000-1 |
| Тип | поршневой, одноцилиндровый, двойного действия с ручным приводом |
| Количество, шт. | 1 |
| Гидромоторы | |
| Гидромотор поворота | |
| Обозначение | 310.3.112.-00У1 |
| Тип | аксиально-поршневой, нерегулируемый, реверсивный |
| Рабочий объем, см 2 | 112 |
| Количество, шт. | 1 |
| Гидромотор хода | |
| Обозначение | 303.3.112.501У1 |
| Тип | аксиально-поршневой, регулируемый |
| Рабочий объем, см 2 | 112 |
| Количество, шт. | 2 |
| Гидроцилиндры | |
| Количество и параметры (диаметр поршня / диаметр штока, длина хода), мм | |
| — стрелы | |
| — рукояти | 2 (160 / 100, 1250) |
| — ковша | 1 ( 160 / 100, 1000) |
| Гидроаппараты | |
| Тип | золотниковый |
| Количество, шт. | 3 |
| Очистка рабочей жидкости | |
| Фильтроэлемент встраиваемого магистрального фильтра Реготмас 6.250.180.400.24/27 | |
| Навесное оборудование для экскаватора | |
| Основной ковш, м 3 | 1,42 |
| Усиленный ковш, м 3 | 1,25 |
| Узкий ковш, м 3 | 0,8 |
| Зуб-разрыхлитель | |
| Гусеница уширенная (болотоходная) | |
| Установка гидромолота НМ-440 |
Технические характеристики
- Производительность – 40 куб.м/час;
- Радиус копания: 5 м — обратной лопатой; 4,7 м – прямой;
- Глубина копания – 3 м;
- Высота выгрузки: 3,3 м прямой лопатой, вилами и погрузочным ковшом; 2,2 м – обратной лопатой;
- Емкость штатного ковша – 0,25 куб.м;
- Усилие резания: 25 кН прямой лопатой и 26 кН обратной;
- Длительность рабочего цикла, не более – 15 с прямой лопатой; 18 с – обратной;
- Грузоподъемность при работе крюком – 0,5 т;
- Гидросистема – раздельная для экскаватора и бульдозера; рабочее давление – 10 и 7,5 МПа;
- Наибольшая высота подъема крюковой подвеской – 3,8 м;
- Вылет стрелы при наибольшей высоте подъема – 2,3 м;
- Базовое шасси – трактор «Беларусь» ЮМЗ-6АЛ/6АМ;
- Двигатель – дизельный, ДТ-65Н, 65 л.с.;
- Скорость передвижения максимальная – 19 км/ч;
- Преодолеваемый уклон – 10 градусов;
- Ширина колеи задних колес – 1550 мм;
- Клиренс – 450 мм;
- Габаритные размеры в транспортном положении, ДШВ – 6,48х2,2х3,8 м;
- Высота по кабине – 2460 мм;
- Масса со штатным навесным оборудованием – 6100 кг.
Двигатель
На экскаватор «ЭО-2621» установлен дизельный силовой агрегат «ДТ-65Н», имеющий мощность 65 лошадиных сил. Экскаватор оснащён механической девяти-ступенчатой коробкой передач с редуктором, удваивающим их число. В общей сложности, «ЭО-2621» имеет 17 передних и 4 задние передачи.
Для данной модели экскаватора характерно рулевое управление червячного типа, дополненное гидравлическим усилителем. Передовой секционный гидро-распределитель последней модели «ЭО-2621В-3» имеет антикавитационные клапаны «Гидроконтроль» и встроенные предохранители, что позволяет производить плавное совмещение операций и повышает точность работы.
Расход топлива
Двигатель экскаватора ЭО-2621, заставляющий работать всю конструкцию, рассчитан на 65 л.с. и в зависимости от возлагаемой на него нагрузки потребляет от 5,5 до 12 л/ч. При условии полного заполнения топливного бака ёмкостью 100 литров, такого запаса без проблем хватит на целую рабочую смену.
Гидросистема
В конструкции предусмотрены две самостоятельные гидравлические системы, но с единым баком для рабочей жидкости. Первая гидросистема приводит в движение рабочее оборудование от трёх шестерённых насосов типа «НШ32-3», жидкость подаётся через распределитель в гидроцилиндры ковша, рукояти и стрелы. Вторая система от насоса через распределитель подаёт рабочую жидкость в гидроцилиндр стрелы, в гидроцилиндры поворотного механизма, а через тракторный распределитель – в гидроцилиндры выносных опор и в гидроцилиндр бульдозера.
Все насосы приводятся в действие от коленвала дизельного мотора трактора посредством редукторов. В целях ограничения давления в запертой поршневой полости гидроцилиндра во время копания предусмотрен специальный разгрузочный клапан, перепускающий жидкость в штоковую полость гидроцилиндра, а избыток жидкости – в бак. Потеря жидкости в штоковых полостях гидроцилиндров компенсируются через обратный клапан. Плавное затормаживание в конце поворотов обеспечивается специальными демпферными устройствами, смонтированными в крышках гидроцилиндров.
Стрела экскаватора ЭО-2621
Стрела копательного ковша смонтирована на базе поворотной колонны. Такая конструкция не только позволяет использовать устройство и как прямую и как поворотную лопату, но и даёт поворот инструмента на угол до 160 градусов.
Дополнительное рабочее оборудование и опции ЭО-5126
Кроме стандартных трёхзубого ковша-обратной лопаты и рыхлителя, данный экскаватор может оснащаться также иным рабочим оборудованием, в составе:
- четырёхзубый ковш модели Э4.15.О5.ОООСБ, с номинальной ёмкостью в полтора кубометра и массой 122О кг;
- усиленный четырёхзубый ковш модели Э4.15.О1.ОООСБ, с номинальной ёмкостью в 1,25 кубических метра и массой 11ОО кг;
- специальный узкий траншейный ковш модели Э4.15.ОЗ.ОООСБ, трёхзубый, с номинальной ёмкостью в О,8 кубических метра и массой 85О кг;
- специальный ковш для сыпучих материалов Э4.15.О4.ОООСБ, шестизубый, с зауженной затылочной частью и без ножек боковых, с номинальной ёмкостью в полтора кубометра (вместимость «с шапкой» – 1,7 м) и съёмными боковыми ножами. Плотность разрабатываемого им материала должна быть не больше 1,8 т/м³. Наружная ширина по боковинам составляет 1275 мм, радиус копания (по зубьям) – 157О мм. Зев равен 1225 х 1158 мм. Наибольшая глубина ковша по внутренней части составляет 1225 мм, а его общая масса равна 1ЗОО килограммов.
- ковш-перевёртыш с номинальной ёмкостью 1,45 кубических метра, геометрической ёмкостью 1,25 кубических метра. Усилие копания составляет – при работе рукоятью 85ОО кг, а при работе ковшом – 1О44О кг. Высота выгрузки достигает З,9 м. Может применяться для произведения экскаватором полного спектра работ в режимах как прямой, так и обратной лопаты.
- зуб-рыхлитель, имеющий усилие на кромке режущей в 28О кН и радиус обметания по коронке в 8ОО мм. Масса зуба-рыхлителя составляет 221 кг.
- молот гидравлический модели HM-44О, производства завода «ТверьТехОснастка». При общей массе в 1,2 т, гидромолот имеет энергию удара в 4ООО Дж, частоту ударов в ЗОО уд/минуту, рабочее давление – 16 Мпа. Диаметр рабочего инструмента составляет 1З5 мм. Его рабочая длина равна 6ОО мм, при общей длине всего гидромолота целиком – 28ОО мм.
- молот пневматический модели ПМ-2, имеющий энергию удара в 1ООО Дж (при уровне давления О,6 МПа), частоту ударов 7 Гц. Расход сжатого воздуха составляет ≤ О,2 м³/с. Общая длина данного инструмента равна 187З мм, а его масса ≤ 340 кг.
- ножницы гидравлические, обладающие наибольшим усилием резания в 5ОО тс. Диаметр разрезаемого ими круга равен 1ОО мм, сторона квадрата – 90 мм. Высота зева ножниц равна 59О мм, глубина этого зева составляет 684 мм. Давление рабочей жидкости равняется 25 МПа.
- захват грейферный, модели Э4.24.О2.ОО2СБ – двухчелюстной, с общей шириной грейфера, по нижней его трёхзубой челюсти, – 1254 мм и шириной верхней двухзубой челюсти в76О мм. Челюсти грейфера раскрываются максимум на 295О мм. Наименьший диаметр цилиндра, который может быть удерживаем челюстями грейфера, составляет З5О мм. Наибольшая высота подбора и выгрузки, которую может обеспечить инструмент, составляет 56ОО мм. Радиус обметания равен: по зубьям двухзубой челюсти – 174О мм; по зубьям трёхзубой челюсти – 1800 мм. Максимальная глубина захвата материалов, которые находятся ниже уровня поверхности земли, составляет 6 метров; максимальное расстояние захвата материалов, находящихся на поверхности земли, равняется девяти метрам. Грузоподъёмность грейфера, на максимальном вылете, составляет 15ОО кг. Вес данного грейферного захвата составляет 1З4О кг.
- расширенная гусеница (болотоходная) – для работы на рыхлых и (или) переувлажнённых участках местности, имеющая ширину 9ОО мм и оказывающая давление на грунт до О,47 кг/см².
- централизованная система смазки в автоматическом режиме, производства Германии, торговой марки Lincoln.
- импортный предпусковой подогреватель дизельного двигателя, вместо стандартного, производства Германии, торговой марки Эберспехер (Гидроник-З5).
Силовой агрегат экскаватора
В экскаваторе использован дизельный двигатель Ярославского моторного завода, модели ГМ2. Это четырёхтактный восьмицилиндровый V-образный дизель рабочим объёмом 14,86 литров, с жидкостным охлаждением, номинальной мощностью 132 кBт (18О л.с.), при частоте вращения выходного вала – 1700 об/мин. Диаметр цилиндра – 13О мм, ход поршня – 14О мм. Удельный расход дизтоплива – 22О г/кВт·ч (162 г/л.с.·ч). Данный мотор также применяется на четырёх других моделях экскаваторов отечественных производителей и на бурильной машине БМ-25О1 (0А0 «ЭКСК0», Кострома).
В составе ходовой части экскаватора Э0-5126 – следующие элементы: рама сварная; два гусеничных привода; ленты гусеничные; катки опорные (14 штук) и поддерживающие (4 штуки), плюс натяжные колёса и механизм сдавания. К раме крепится болтами поворотная опора. Гусеничный ход является многоопорным, жёсткого типа. Длина базы гусеничного ходового устройства составляет З,8 метра, ширина колеи равна 2,57 метра. Оснащённый 6ОО-миллиметровыми гусеницами гусеничный год имеет ширину З,17 метра, а с 9ОО-миллиметровыми гусеницами этот параметр составляет З,47 метра. наименьший дорожный просвет под экскаватором равен О,475 м.
Основным рабочим оборудованием экскаватора ЭO-5126 является обратная лопата (ковш) с моноблочной стрелой, которая предназначена для выполнения всевозможных землеройных работ. Этот стандартный ковш массой в 1О8О кг является трёхзубым, с зауженной затылочной частью. Он подходит для произведения земляных работ в грунтах от первой по четвёртую категории, с плотностью до двух тонн на кубический метр, а также для грунтов скалистых и мёрзлых, предварительно разрыхлённых. Номинальный объём данной обратной лопаты составляет 1,45 кубических метров, а его геометрическая вместимость равна 1,25 кубических метров.
Кроме того, конструкция стандартного рабочего оборудования экскаватора Э0-5126 состоит из следующих рабочих элементов: стрелы моноблочной, рукояти обратной лопаты, гидроцилиндров, трубопроводов, рыхлителя, который может монтироваться на спецмашину взамен обратной лопаты.
Гидравлических насосов в составе гидросистемы экскаватора два. Это насосы аксиально-порневого нерегулируемого типа, модели З1З.З.112.5О7.ЗОЗ либо З1З.З.16О.5О7.ЗОЗ – самовсасывающие, с регуляторами мощности.
Гидравлических моторов хода два, аксиально-поршневые, регулируемые, модели ЗОЗ.З.112.5О1.У1. Рабочий объём каждого составляет 112 кубических сантиметров. Гидравлический мотор поворота один, – модели З1О.З.112.ОО.У1, аксиально-поршневого нерегулируемого типа, реверсивный. Его рабочий объём также равен 112-ти кубическим сантиметрам.
Гидравлические цилиндры: стрелы – с диаметром поршня 16О мм, диаметром штока 100 мм, длиной хода 125О мм. Их два. Рукояти – с диаметром поршня 16О мм, диаметром штока 100 мм, длиной хода 16ОО мм. Он один. Ковша – с диаметром поршня 16О мм, диаметром штока 100 мм, длиной хода 16ОО мм. Он также один.
Также в состав гидравлического оборудования экскаватора Э0-5126 входят: три гидроаппарата, золотниковых, с очисткой рабочей жидкости; фильтровый элемент встраиваемого магистрального фильтра «Реготмас 6.25О.18О-4ОО»; фильтровый элемент насоса закачки «Реготмас 661-1-О5».
Наибольшее давление в системе рабочего гидравлического оборудования обеспечивается на уровне 28 МПа (28О кгс/см²). Наибольшее давление в системе привода хода составляет 2О МПа (2ОО кгс/см²). Наибольшее
давление в системе привода поворота также находится на уровне 2О МПа (2ОО кгс/см²). Показатель максимального давления в системе управления равен З,5 МПа (З5 кгс/см²).
Модификации и особенности гусеничного экскаватора
Экскаваторное оборудование ЭО 5126 выпускается в таких вариантах, как «Стандарт» и «Тропический». Первый вид техники предусматривает выполнение рабочих операций в минусовых климатических условиях (при температурном режиме воздушной массы от минус сорока до плюс сорока градусов), второй вид транспорта предназначен специально для условий тропиков (температурный режим может варьироваться от двадцати градусов холода до пятидесяти градусов жары).
По сути, это средство тракторной конструкции, с гусеничным ходом, оснащенное элементами гидропривода, устройством жесткой подвески рабочих органов и ковшом вместимостью 1,25 куб. Основными узлами в конструкции экскаватора эо 5126 являются поворотная платформа, гусеничная платформа и различное функциональное оборудование. На основном элементе платформы расположены два двигателя (для функции вращения и для оснащения гидронасосами), а также трубопроводы и другие компоненты.

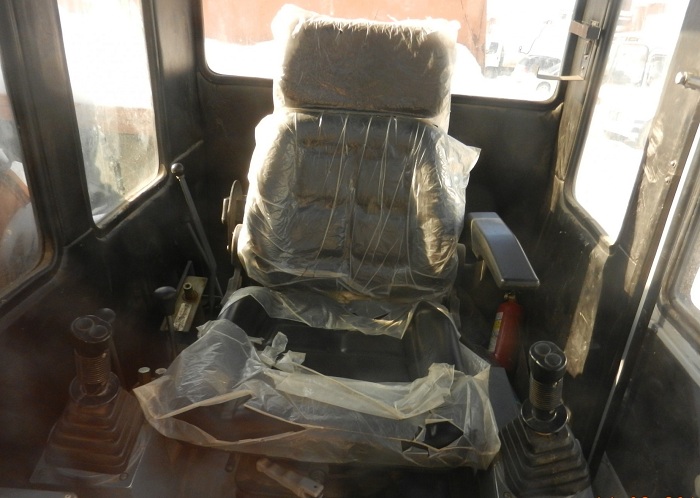

Кабина, из которой осуществляется управление агрегатом, соответствует нормам безопасности и требованиям комфорта для водителя, имеет широкий обзор рабочей зоны, звуко- и теплоизоляцию, а также оборудована системой обогрева на случай морозов. Современные блоки управления позволяют водителю легко управлять транспортным средством на протяжении всего процесса. Внутри кабины предусмотрены все факторы для комфортного размещения оператора: кресло с дистанционным управлением, вентилятор, солнцезащитный козырек, огнетушитель. На лобовом стекле два стеклоочистителя.
Составными частями ходовой части являются гусеницы, закрепленные на сварной раме, опорные катки и направляющие колеса. В целом экскаватор эо 5126 едва ли не самый популярный среди отечественного производства. Кроме того, в зависимости от требований заказчика, машина может комплектоваться сменными узлами.
Технические характеристики ЭО-5126
Для своих размеров и стандартной комплектации экскаватор имеет достаточно неплохие характеристики. Кинематическая глубина копания – до 6 м, а радиус работы — 9,5 м. Техника способна осуществлять выгрузку на высоту около 5,8 м
При этом давление на опорную поверхность (очень важно при рытье траншей, чтобы экскаватор не продавил стенки) различается от толщины гусениц модели. Если это вариант с 600 мм гусеницами то давление составляет 70 МПа, а если 900 мм, то 46 Мпа
Опытный машинист совершает рабочий цикл за 20 секунд. Усилие копания составляет около 175 кН. Поворотная платформа способна совершать до 10 полных оборотов в минуту. Модель в стандартной комплектации имеет ковш общей вместимостью 1,4 м3, однако в зависимости от варианта исполнения, цифра может меняться, хотя и не очень значительно.
Преимущества и недостатки
Прочный современный агрегат с мощным мотором, высокой проходимостью. С автоматической системой контроля и сигнализацией. У конструкции предусмотрен доступ к любому элементу, что позволяет производить ремонт на месте или в любом, даже не специализированном сервисе. Российская комплектация существенно снижает расходы при техническом обслуживании. Есть один минус – гусеничный менее маневренный, чем машина на колесном ходу. При небольших площадях для разворота не подойдет, но это легко компенсируется хорошей устойчивостью, при больших уклонах и в условиях слабонесущих грунтов – незаменимый агрегат. ЭО 5120 фото, цены и описание в интернете всегда обширная база. Нужно только все изучить, проанализировать рынок и принять правильное решение.
