Отделение оператора
Кабина бульдозера Caterpillar D6N удобна и практична. Она оборудована:
Кабина Caterpillar D6N внутри
- кондиционирующей системой;
- шумоизолирующими пенопластовыми панелями;
- герметичными окнами и дверьми;
- лазерной и спутниковой системами нивелирования AccuGrade.
Для снижения шума кабина дополнительно обита звукопоглощающим материалом. В результате уровень шума на месте оператора – 79 дБ.
Облегчает управление бульдозером система гидравлики. Контроль за техническим состоянием систем ведется с помощью устройства EMS III, сообщающего машинисту рабочие параметры главных узлов.
Устройство и особенности эксплуатации
Катерпиллер D6R оптимально подходит для работы в российских условиях, поскольку каждый элемент машины отличается высочайшим качеством.
Рама бульдозера имеет сварную поперечину спереди и усиленный суппорт. Элементы главного картера являются сварными. Поворотный шкворень, закрепленный болтами на главной раме и соединенный с задними рамами тележек, способствует независимому качанию тележек и оптимальному распределению ударных нагрузок. Крепление балансирного груза имеет шарнирный тип, что позволяет рамам гусеничных тележек вертикально раскачиваться, обеспечивая постоянный контакт с поверхностью.
В ходовой части Cat D6R применяется опробованное решение – высокий привод и приподнятая основная звездочка. Бульдозер отличается низким расположением центра тяжести. Ходовая часть представлена следующими элементами:
- гидравлическим механизмом натяжения гусениц;
- катками для поддержки;
- усиленным встроенным балансиром;
- опорными катками;
- роликами со встроенной функцией постоянной смазки;
- ведущей звездочкой;
- щитками гусениц.
Характеристики ходовой части:
- количество башмаков (с каждой стороны) – 45;
- размер стандартного башмака – 915 мм;
- общая площадь контакта гусеницы с поверхность – 6,4 кв.м;
- шаг гусеничной ленты – 203 мм.
Для Кат D6R разработана трансмиссия оригинальной конструкции, учитывающая поток постоянной мощности независимо от режима эксплуатации. В конструкцию добавлены высокопрочные узлы, позволяющие переключать мощность и другие параметры без усилий. В составе трансмиссии присутствует коробка передач с возможностью переключения под нагрузкой и 6 скоростями (3 вперед и 3 назад). Управление поворотом является раздельным (в процессе поворота мощность направляется на каждую ленту отдельно, делая технику более маневренной). Раздаточная коробка также обновлена. Момент на мотор передается в следующей пропорции: 30% – через приводной вал напрямую, 70% – посредством гидротрансформатора. Управление коробкой передач осуществляется механическим способом.
Гидравлическая система использует поршневой топливный насос с переменной производительностью для бесперебойной регулировки мощности на рабочем оборудовании. Для контуров управления и рабочего оборудования используются новые насосы, позволяющие перемещать устройства и одновременно выполнять маневры.
- мощность насоса – 190 л/мин;
- давление перепускного клапана – 19305,3 кПа.
Caterpillar D6R оснащается современной панорамной кабиной с оптимальным обзором рабочей зоны. В ней дополнительно реализованы шумо- и звукопоглощающие эффекты. Кабина монтируется на изолирующих опорах, уменьшающих негативное воздействие на оператора. Водительская зона имеет кресло серии Comfort с полной регулировкой (8 положений), регулируемыми подлокотниками и возможностью смещения на 15 градусов. Сиденье оснащается ремнем безопасности. В салоне также присутствуют отопительная система и мощный кондиционер, позволяющие работать при любой температуре. Встроенная защита при опрокидывании (конструкция ROPS) позволяет не беспокоиться за безопасность движения.
Управление в машине представлено простой и понятной системой, предполагающей переключение передач и смену движения посредством одного рычага. Устройства управления рыхлителем и отвалом оборудованы гидравлическим сервоприводом, упрощающим работу. Приборная панель показывает частоту вращения мотора, уровень топлива, температуру масла, охлаждающей жидкости и гидравлического масла.
Кат D6R работает со следующим рыхлительным и бульдозерным оборудованием:
- поворотный отвал, дополненный гидравлическим перекосом;
- поворотный отвал полусферической формы с гидравлическим перекосом;
- неповоротный полусферический отвал;
- неповоротный отвал прямой формы;
- однозубый рыхлитель;
- трехзубый рыхлитель;
- подрезные ножи (боковые и средние).
В базовой комплектации бульдозер имеет фронтальный отвал и рыхлитель со следующими параметрами:
- ширина отвала – 3260 мм;
- объем – 5,61 куб.м;
- длина рыхлителя – 2202 мм;
- максимальное заглубление – 500 мм.
Диагностика и техобслуживание Катерпиллер D6R упрощено. Доступ к информации осуществляется с использованием системы Caterpillar Monitoring System с 3 уровнями контроля предупреждений и параметров техники. Звуковые и/или световые сигналы оповещают о различных неисправностях (ограничение подачи воздуха в коллектор мотора, проблемы с топливными фильтрами, наличие воды в горючем, неисправности в трансмиссии и другие). Ходовая часть модульной конструкции также облегчает техобслуживание.
Достоинства ходовой части
Американский бренд представил несколько моделей Caterpillar D6N с различиями в ходовой части. К примеру, возможен вариант с пониженным давлением на опору (LGP) или удлиненный (XL). Трубчатые рамы гусеничных тележек увеличивают долговечность техники за счет устойчивости к повреждениям.
Направляющее устройство непосредственно контактирует с дорожкой траковой цепи, что позволяет ленте крепко держаться на катках. Направляющие колеса сконструированы так, что не касаются щек звеньев, что обеспечивает плавное движение ленты и увеличивает срок службы. Они регулируются с помощью пружины обратного действия в узле натяжения гусеничных лент и герметизированного гидроцилиндра.
У всех модификаций Caterpillar бортовая часть располагается высоко над землей, что способствует ее лучшей изоляции от грунта и защите от ударных нагрузок. Подобная конструкция SystemOneTM является уникальной, разработанной брендом Caterpillar и применяемой только для техники этой марки.
Технические характеристики
| Отвалs | |
| Отвал Тип | VPAT, SU |
| Xl Su — Ёмкость отвала | 4.29 куб.м. |
| Xl Su — Ширина отвала | 3.19 м |
| Xl Vpat — Ёмкость отвала | 3.19 куб.м. |
| Xl Vpat — Ширина отвала | 3.28 м |
| Размеры | |
| Ширина по гусеницам | 2500 мм |
| Высота до верха кабины | 3095 мм |
| Длина колеи на земле | 2581 мм |
| Дорожный просвет | 423.93 мм |
| Шрина колеи | 1890.02 мм |
| Длина без отвала | 3740 мм |
| Длина — Гусеницы на земле | 2549.91 мм |
| Высота | 2886.46 мм |
| Высота — Rops/Навес | 3.03 м |
| Габаритная длина — Basic Tractor — With Буксировочная сцепка | 3.74 м |
| Ширина — Without Отвал | 2492 мм |
| Буксировочная сцепка Высота (Center Of Clevis) From Ground Face гусениц | 595.13 мм |
| Шасси | |
| Шрина колеи | 1890 мм |
| Станд. размер башмака | 610 мм |
| Давление на грунт | 50.82 кПа |
| Площадь контакта с землей — Xl | 3.12 кв.м. |
| Давление на грунт — Xl Ds | 7.37 psi |
| Давление на грунт — Xl Ftc | 7.24 psi |
| Grouser Высота | 56.9 мм |
| Количество башмаков с каждой стороны | 40 |
| Количество опорных катков на каждой стороне | 7 |
| Гусеницы/Стенка — Lgp | 46 |
| Гусеницы/Стенка — Xl | 40 |
| Шрина колеи — Xl | 1879.6 мм |
| Track На грунте — Xl | 2540 мм |
| Track Выльцы/Стенка — Lgp | 8 |
| Track Выльцы/Стенка — Xl | 7 |
| Ширина — Гусеница — Xl | 609.6 мм |
| Площадь контакта с землей | 3.15 кв.м. |
| Ripper | |
| Beam Cross Section | 216×254 мм 8.5×10.0 д. |
| Кол-во Of Pockets | 3 |
| Макс. Penetration — Xl | 472.5 мм |
| Ripper Тип | Фиксированный Parallelogram |
| Overall Beam Ширина | 2202.2 мм |
| Вес — Каждый Additional Shank | 78.1 кг |
| Двигатель | |
| Количество цилиндров | 6 |
| Марка двигателя | 2236 |
| Модель двигателя | C6.6 ACERT |
| Полезная мощность | 108.2 кВт |
| Измеренная мощность @ | 2200 об/мин |
| Рабочий объем | 7.2 л. |
| Диаметр цилиндра | 110 мм |
| Ход поршня | 127 мм |
| Полезная мощность — Iso 9249 | 108.2 кВт |
| Полезная мощность — Sae J1349 | 106.7 кВт |
| Модель двигателя | Cat 3126B DITAAC |
| Мощность на маховике | 108.2 кВт |
| Полезная мощность — Eu 80/1269 | 108.2 кВт |
| Эксплуатационные | |
| Эксплуатационная масса | 16605 кг |
| Запас топлива | 299 л. |
| Запас жидкости в системе охлаждения | 35 л. |
| Объем гидравлической жидкости | 29.5 л. |
| Объем жидкости бортовой передачи | 7 л. |
| Рабочее напряжение | 12 В |
| Сила тока, вырабатываемая генератором | 70 А |
| Трансмиссия | |
| Тип трансмиссии | силовое переключение передач |
| Количество передач вперед | 3 |
| Количество передач назад | 3 |
| Макс. скорость — Вперед | 10.1 км/ч |
| Максимальная скорость — Назад | 12 км/ч |
| 1.0 Вперед | 3.4 км/ч |
| 2.0 Вперед | 5.8 км/ч |
| 3.0 Вперед | 10.2 км/ч |
| 1.0 Назад | 4.1 км/ч |
| 2.0 Назад | 7 км/ч |
| 3.0 Назад | 12 км/ч |
| Тяговое усилие — 2.0 Вперед | 17599.4 кг |
| Тяговое усилие — 3.0 Вперед | 9752.3 кг |
| Тяговое усилие — 1.0 Вперед | 32205.1 кг |
| Вес | |
| Эксплуатационная масса | 15885 кг |
| Эксплуатационная масса — Силовое переключение передач Ftc — Xl | 15585.9 кг |
| Эксплуатационная масса — Xl-Ds | 15884.9 кг |
| Масса брутто — Xl Ftc | 15287.5 кг |
| Масса брутто — Xl Ds | 15586.4 кг |
| Станд. отвал | |
| Ширина | 3272 мм |
| Высота | 1244 мм |
| Объем | 3.2 куб.м. |
| Глубина разреза | 520 мм |
| Сервисная заправочная ёмкость | |
| Система охлаждения | 40.7 л. |
| Топливный бак | 299.1 л. |
| Главная передача — Каждый | 6.9 л. |
| Гидравличский бак | 29.6 л. |
| Winch | |
| Flange Диаметр | 503 мм |
| Oil Объем | 74.1 л. |
| Winch Модель | PA55 |
| Winch и Bracket Длина | 1145.6 мм |
| Диаметр барабана | 254 мм |
| Ширина барабана | 315 мм |
| Winch Case — Ширина | 975.4 мм |
| Вес* | 1276.5 кг |
Покупка б/у бульдозера Т-170: особенности выбора
Покупка бульдозера высокого тягового класса, пусть даже на вторичном рынке, удовольствие не из дешевых
По этой причине нужно знать, на что ориентироваться при покупке и на что обратить более пристальное внимание. Чтобы не приобрести кота в мешке
Первым делом обращаем внимание на общий внешний вид техники, а так же на наличие навесного оборудования. Как правило должен присутствовать хотя бы бульдозерный отвал, а в идеале и рыхлитель
Если это оборудование отсутствует, у вас уже есть причина сбивать цену.
Осмотрите двигатель и все элементы гидравлики на наличие подтеков масла
Обратите внимание на сколько машина подвержена коррозии
Следующее и наверное самое главное на гусеничном тракторе, это гусеницы. Смотрим на износ траков и пальцев. Замена гусениц дело весьма недешевое, поэтому отнеситесь к этому серьезно. Ну а лучший совет, это конечно взять с собой на осмотр специалиста который хорошо разбирается в такой технике.
Ценовой диапазон при покупке бульдозеров Т-170, варьируется приблизительно от 400 тыс. за трактор 1988-1992 годов, до 3,5 миллионов за прошедший капитальный ремонт и доведенный до состояния новой машины трактор.
Komatsu D375A-6, 72 т
Komatsu D375A-6 — этот бульдозер оборудован довольно новой и мощной системой управления. Контролер может регистрировать все действия, которые выполняет оператор. Ему приходят сигналы о состоянии машины, которые поступают от каждого датчика.
Стоит отметить, что именно эта модель включает в себя простор внутреннего пространства, а также отличный обзор во все стороны. Бульдозер имеет систему управления при помощи джойстика.
Данная компания бульдозеров преподносит отличные характеристики, а также надежность и универсальность применения. Многие отмечают, что модель довольно надежная и долговечная.
Бульдозер Д-606: технические характеристики

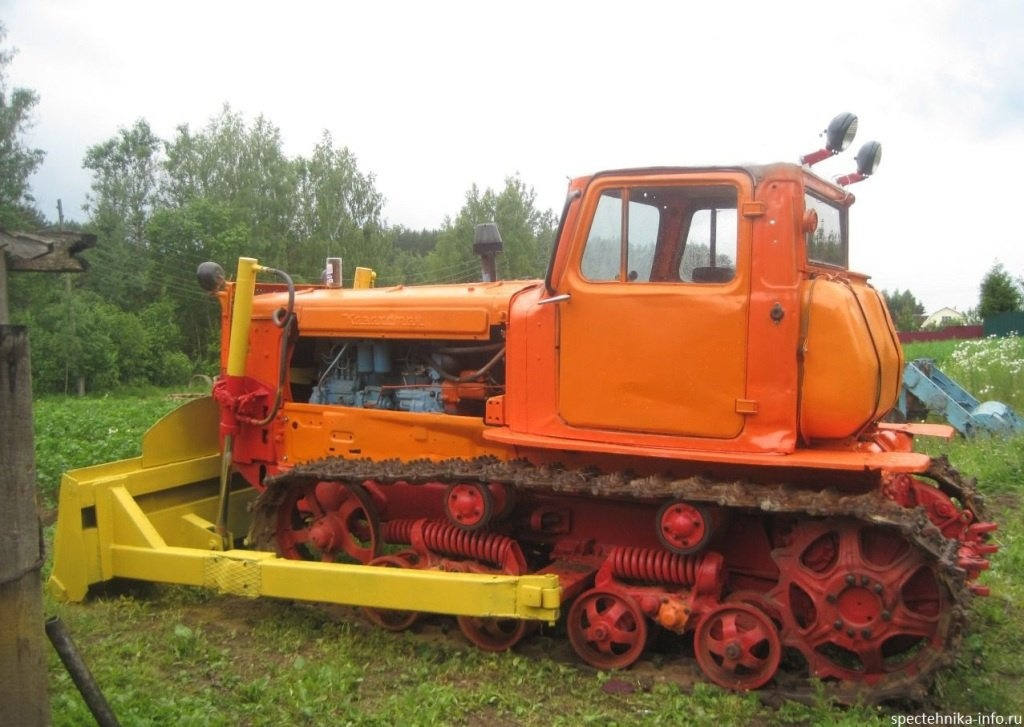

В базовом исполнении экскаватор Д-606 (ДЗ-42) комплектуется рабочим оборудованием двух типов:
