Технические характеристики автокрана XCMG QY25K5S
Телескопическая модель грузового крана: QY25K5S Максимальная грузоподъемность: 25 т.
1.1.Конструкция
Разработанный и выпущенный кран XCMG имеет структуру анти-кессона, изготовлен из высокопрочной стали.
Выносные опоры расположены между осями 1 и 2, и на заднем конце рамы.Вся поверхность противоскользящая.
1.2. Производитель двигателя
Изготовитель: Hangzhou Engine Co., Ltd.Модель: WD615.329.Тип: 6-цилиндровый, рядный, с водяным охлаждением, теплообменником, щитом управления дизельным двигателем.Соблюдение требований в области окружающей среды: соответствует требованиям стандарту Евро-3.Объем топливного бака: около 260 л.
1.3. Линия привода
1.3.2. Ось
Высокопрочная ось, простота в обслуживании.1-я ось: одна из шин, для рулевого управления.2-я ось: двойные шины, для приведения в движение.3-я ось: двойные шины, для приведения в движение.
1.3.3. Приводной вал
Крестообразный зубчатый фланец служит для соединения приводного вала, оптимизации силы передачи и увеличения крутящего момента.
1.4. Подвеска
Передняя подвеска: продольные пластины пружины, со стволом амортизатора.Задняя подвеска: продольные пластины пружины, двойной оси баланса, пружины и толкатель для управления.
1.6. Колесо
Диагональная шина, 11.00-20, подходит для тяжелых грузовиков, имеет хорошую унификацию. Одно запасное колесо входит в стандартную комплектацию.
1.7. Тормоз
Рабочий тормоз: ножная педаль управления, двухконтурная пневматическая тормозная система. 1-й контур действует на колеса передней оси, 2-й контур действует на колеса 2 и 3 оси;Стояночный тормоз: тормоз, который действует на две задние оси и дает эффект подпружиненной воздушной камеры на каждую ось.Вспомогательный тормоз: тормоз вытыхания двигателя.
1.8. Кабина водителя
Новая “люксовая” просторная кабина, оснащенная CD-плеером, регулируемыми сиденьями, регулируемым рулем, большим зеркалом заднего вида и электрическим омывателем и механизмом стекло подъемника двери.Обогреватель и кондиционер являются стандартными.
1.9. Гидросистема
Насос с зубчатой передачей, связанный с передачей через PTO, управление вспомогательным рулевым управлением и гидравлическими аутригерами и обеспечивает гидравлическую производительность для подъемных операций.
1.10. Гидравлические аутригеры
H-типовые опоры, четыре точки поддержки, аутригерные балки и гидравлические домкраты.Рычаги управления расположены на обеих сторонах носителя. Датчик уровня и контрольный ускоритель оснащены вблизи рычагами управления. Аутригеры шарнирно соединены под домкратами.5-е гнездо: расположено в передней части рамы. Возможность работы стрелы на 360 ° .
1.11. Электрооборудование
24 В постоянного тока, отрицательное заземление, 2 батареи. Освещение соответствует требованиям китайского законодательства в области безопасности дорожного движения, включая фары, противотуманные фары и фонарь заднего хода.
Прилагается набор инструментов для обслуживания крана.
Корпорация XCMG и ее спецтехника

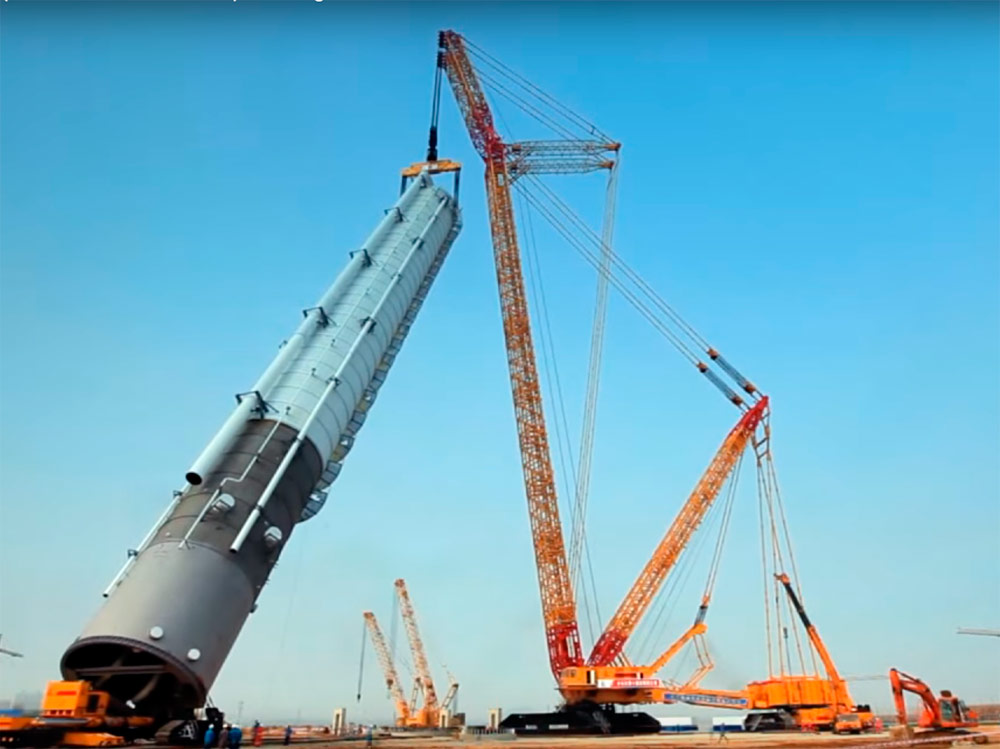

Самый большой в мире гусеничный кран XCMG XGC88000 г/п 4000 тонн
Официально производитель, выпускающий технику под одноименным брендом XCMG, пришел на рынок России в 2000 году. Ныне это лидер по поставляемой продукции, объемы поставок превышают 2 000 единиц в год. С 2007 года концерн доработал машины для условий эксплуатации в России, предусмотрев варианты исполнения в том числе и для Сибири при температурах до (– 40) град.
В ассортименте в целом 25 линеек, из которых в Россию поставляются:
- фронтальные погрузчики повышенной мощности, самоуправляемые интеллектуальные погрузчики;
- карьерные самосвалы грузоподъемностью от 25 до 400 тонн;
- краны повышенной проходимости, способные поднять 1600 тонн (самый крупный в мире мобильный кран);
- гусеничные краны с решетчатой стрелой г/п до 4000 тонн (XGC88000);
- самоходные бурильные установки и каретки;
- дорожные катки и автогрейдеры;
- экскаваторы;
- горные машины;
- универсальные мини-погрузчики с широким выбором навесного оборудования.
Собственником корпорации является государственное общество с ограниченной ответственностью. В основе работы положен строгий контроль за качеством комплектующих и сборки. Компания вкладывает средства в научную и исследовательскую деятельность, обеспечивая свою продукцию уникальными конструкторскими решениями и технологиями.
В числе новейших достижений компании – только что налаженное производство трехтонного самоуправляемого погрузчика, предназначенного для работы в дистанционных производственных циклах. Интеллектуальная машина демонстрирует возможности выполнения работ в экстремальных условиях без участия водителя. В России планируют применять умную машину при уборке шлака вблизи горячих доменных печей.

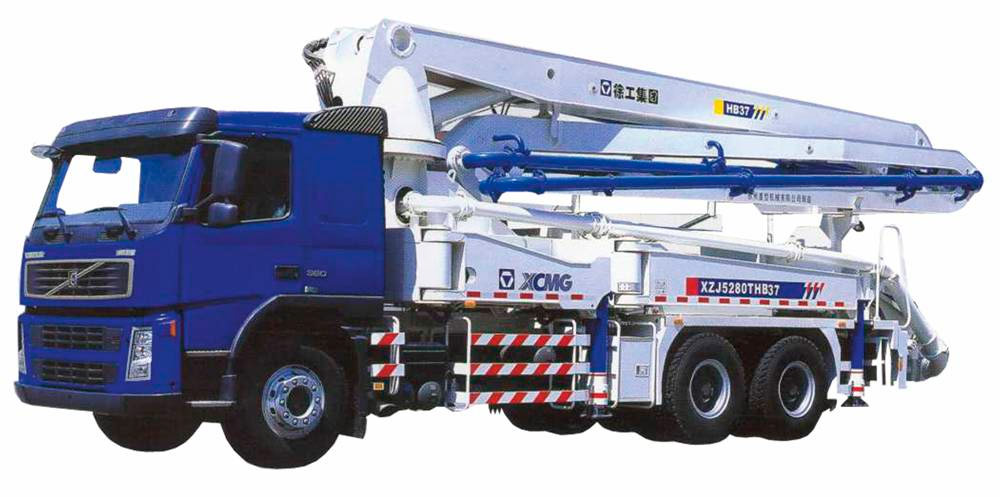

Бетононасос XCMG HB37 на базе Volvo
Русские торговые компании научились решать вопросы соответствия продукции государственной компании XCMG требованиям местных правил безопасности и сертификации. При необходимости, техника доукомплектовывается необходимыми датчиками и следящими системами. Например, краны комплектуются системой координатного контроля и телеметрической памяти. С такими доработками на продукцию получают легальный сертификат.
В 2014 году концерн учредил дочку ХСМГ RU. Ведутся работы по сертификации бетононасосов, рециклеров и иной техники из линеек. На складе всегда имеется необходимый набор запчастей. Торговые компании проводят обучающие курсы для операторов и водителей спецтехники XCMG.
Производитель мини-спецтехники Forway
30 лет тому назад компания Forway вышла на рынок производителей средней и малой стройтехники. Zhejiang Forway Heavy Industry Co (FORWAY), национальное предприятие Китая, в настоящее время является лидером по классу мини. Ежегодно выпускается 10 тыс. единиц спецмашин. В их числе:
Экскаватор-погрузчик Forway WB100
мини-погрузчики с бортовым поворотом и разнообразным навесным оборудованием;- колесные погрузчики малого класса;
- экскаваторы – погрузчики класса мини;
- мини-самосвал на гусеничном ходу и навесным оборудованием.
Компания владеет исследовательским центром, обеспечивающим производство роботизированными технологиями сборки машин, что исключает человеческий фактор в достижении высокого качества работ. Мини техника оснащена интеллектуальной системой управления посредством джойстика, что обеспечивает высокую точность позиционирования подвижных элементов. Кабина продумана до мелочей, включая высокий уровень безопасности для оператора при перемещении грузов и проведении строительных работ. В линейке предусмотрен трейлер – прицеп для перевозки мини спецтехники.
На рынке РФ, компания широко известна с 2007 года. Накоплен большой опыт по обслуживанию мини-машин, есть склад запчастей.
LUQING Machines
Специализируется на выпуске фронтальных погрузчиков. Завод основан в 1995 году, производит полную серию колесных погрузчиков от 1 до 5 тонн. В России спецтехника этого производителя успешно продается благодаря относительно низкой цене. По надежности и качеству у потребителей вопросов нет. У дилеров накоплен запас комплектующих и запасных частей для быстрого ремонта.
Видео
В нижеследующем ролике показана на выставке интересная машина, шагающий колесный экскаватор-паук XCMG ET110:
https://youtube.com/watch?v=6vFXN9shgtI

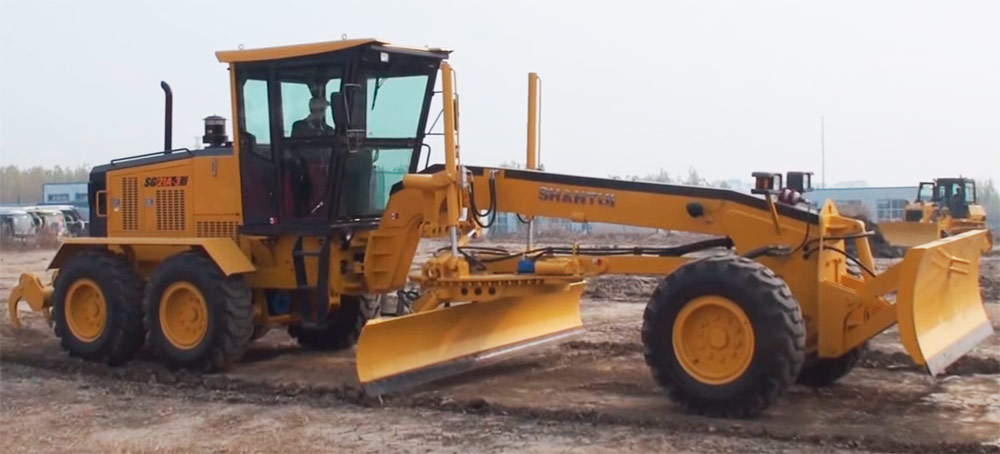

На следующем ролике продемонстрирована работ грейдера SHANTUI SG21A-3:
Автокран XCMG QY50K: технические характеристики и особенности
Китайские автокраны ничуть не хуже европейских – это доказано практикой. Машины XCMG наглядное тому подтверждение. Они выполнены по самым новейшим технологиям на роботизированных заводских линиях. Внутренняя начинка такой спецтехники не оставит равнодушным настоящих знатоков тяжелых машин. Взять хотя бы модель XCMG QY50K.
Автокран QY50K – общие сведения
Рассматриваемый продукт входит в число передовой спецтехники китайского автопрома. Он имеет шесть государственных патентов, но по сути это синтез технологий западных монстров машиностроения и китайских инженеров. Начиная с 2008 года, техника снабжена экологически безопасным двигателем, отвечающим европейским стандартам Euro 3.
Особенности крана
Автокран XCMG гидравлического типа рассчитан на поднятие грузов, масса которых не может быть выше 50 тонн. При максимально нагруженном стреловом оборудовании радиус действия автокрана ограничен тремя метрами.
Автокран XCMG QY 50 K — таблица характеристики
Центр тяжести машины XCMG QY50K смещен конструкторами максимально близко к земле. Это предает крану повышенную устойчивость на дороге и во время работы. Машина маневренна и может быстро перемещаться от объекта к объекту.
Кабина оператора-крановщика просторна и комфортабельна. Обзорные окна большого размера позволяют хорошо следить за рабочей обстановкой во время проведения грузоподъемных операций. Рабочее место может быт укомплектовано обогревателем и кондиционером в зависимости от того, в какой зоне будет эксплуатироваться данная рабочая единица.
Управление рабочими органами машины выполнено на основе гидравлики (пропорциональный тип системы). Гидрораспределительный блок с клапанами имеет цельнолитое исполнение, что сводит на нет возможности падения давления из-за протечек. Уравнительный клапан системы отличается высокой производительностью.
Платформа автокрана имеет полноповоротную конструкцию и опирается на 5 выносных опор. Ее управление осуществляется за счет свободного механизма поворота. Грузовая лебедка снабжена буферным клапаном и тормозом закрытого типа, что позволяет проводить грузоподъемные операции с высокой точностью.
Все разъемы и соединительные элементы выполнены в соответствии с международными стандартами.
Технические характеристики для грузоподъемных операций автокрана XCMG QY 50 K
Характеристики спецтехники с технической стороны

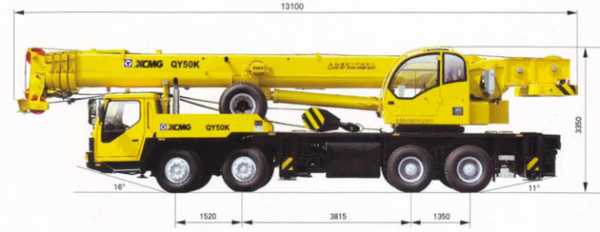

- ДШВ автокрана XCMG QY50K – 12.95х2.75х3.35 м;
- База колесная: 1.52 м – первая, 3.815 м – вторая, 1.35 м третья;
- Ширина колеи: передних колес – 2.24 м, задних – 2.055 м;
- Кран в снаряженном состоянии весит 38.580 тонн;
- Тележка передняя испытывает давление 12.95 тонн;
- Тележка задняя испытывает давление 25.63 тонны;
- Мотор обладает мощностью в 216 кВт и выдает обороты 2100 в минуту;
- Автокран может двигаться со скоростью 66 км/ч и минимально передвигаться на скорости 2.7 км/ч;
- Дорожный просвет по минимуму составляет 0.285 метра;
- Угол свеса впереди – 16 градусов;
- Угол свеса сзади – 11 градусов;
- Высота подъема с максимально удлиненной стрелой составляет – 55.8 м;
- Расход горючего в пределах 32 литров на каждые 100 км транспортировки.
Как устроено стреловое оборудование XCMG QY50K
Концерн XCMG оснащает все свои модели высокопрочными стрелами, которые представляют собой раздвижную телескопическую систему. Профиль стрелового оборудования выполнен в виде шестигранника неправильной формы, в разрезе напоминающего дугу. Именно такая форма профиля с дополнительными ребрами жесткости плюс сталь марки Weldox 900 дают возможность стреле выдерживать колоссальные нагрузки.
Характеристики для удлинителя стрелы автокрана XCMG QY 50 K
Передний гидроцилиндр (AF) отвечает за работу стрелы, выполняя ее подъем и опускание. Механизм, который отвечает за выдвижение стрелового оборудования, собран на двух гидроцилиндрах и системе полиспасов. Такое конструктивное решение позволяет свободно телескопировать механизм с полной нагрузкой.
Автокран в стандартной комплектации имеет удлинитель стрелы двухсекционный. Его крепление к основной длине стрелы может быть выполнено в трех вариантах – прямо и под разными углами.
Главная грузовая и дополнительная вспомогательная лебедки автокрана XCMG конструктивно выполнены так, что могут функционировать как независимо друг от друга, так и работать вместе. В рабочем процессе такое преобразование выражено возможностью подъема больших тяжестей на низкой скорости – малых – на высокой.
Краткий обзор
Наше внимание будет сосредоточено на компаниях, уже зарекомендовавших себя на мировом рынке и в России с позитивной стороны:
- Шагающий колесный экскаватор
XCMG ET110 (паук)XCMG занимает лидирующие позиции по объемам продаж на мировых рынках среди производителей дорожно-строительной техники;

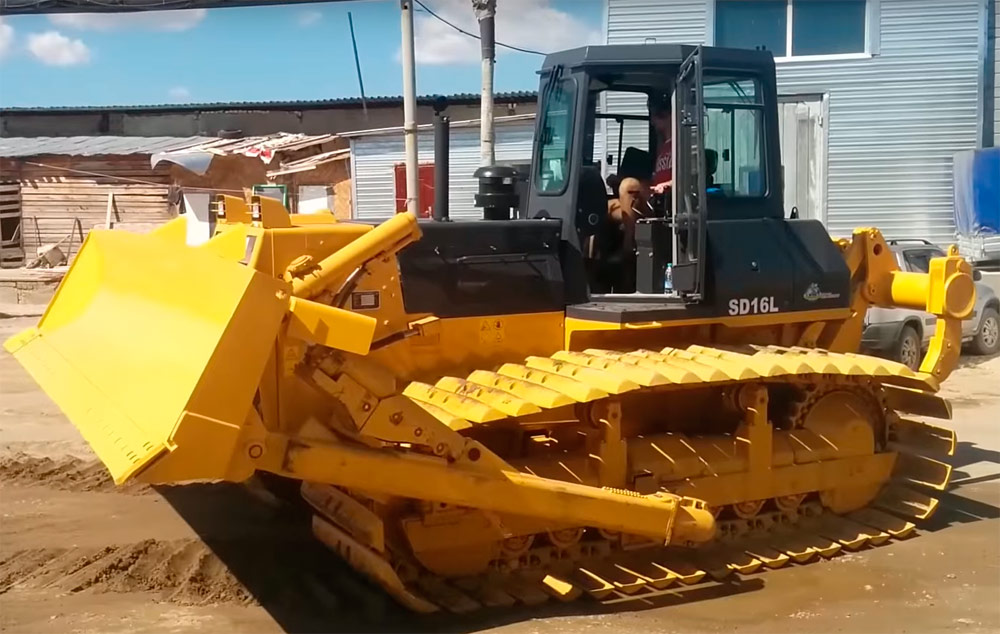

Shantui – лидер по продажам бульдозеров, фронтальных погрузчиков и трубоукладчиков;
XGMA специализируется на стройтехнике, известна по поставкам фронтальных погрузчиков, адаптированных под условия эксплуатации при низких температурах в Сибири;
SEM – после вхождения в состав известной мировой корпорации Caterpillar производит фронтальные погрузчики, автогрейдеры, бульдозеры и катки для грунтовых работ;
Foton Lovol – компания, входящая в десятку лидеров по продажам фронтальных погрузчиков в России;
Forway предлагает мини-погрузчики с повышенной системой безопасности для водителя и окружающих объектов;
LiuGong – еще один известный производитель спецтехники, у которого имеются оригинальные решения в области гидравлики и платформы с противоскользящими приспособлениями при работе на льду;
LUQING Machines – недавно открывшееся предприятие, поставляющее на рынок России универсальные погрузчики, комплектуемые различным навесным оборудованием.
Конструкция стрелы автокрана
Грузоподъемность автокрана XCMG QY25K5
Стрела является основным рабочим органом автокрана. В модели XCMG QY25K5 используется 5 секций стрелы, работающих по очереди. Такая особенность позволяет комфортно работать с грузом на разной высоте. Состоит телескопическая конструкция из 8-угольных профилей, что обеспечивает компактное размещение крана, с сохранением устойчивости и надежности.
Стрела может наращиваться с помощью удлинителя и фиксироваться в трех положениях. Первое обеспечивает простое удлинение, а остальные предполагают угловое соединение с наклоном в 15° или 30°. Стрела поворачивается вокруг оси на 360°.
Выдвижение и подъем стрелы на XCMG QY25K5 обеспечивает гидравлический цилиндр с блочной системой. Для некоторых операций используется ограничитель свободного хода. В головной части установлено 5 шкивов.

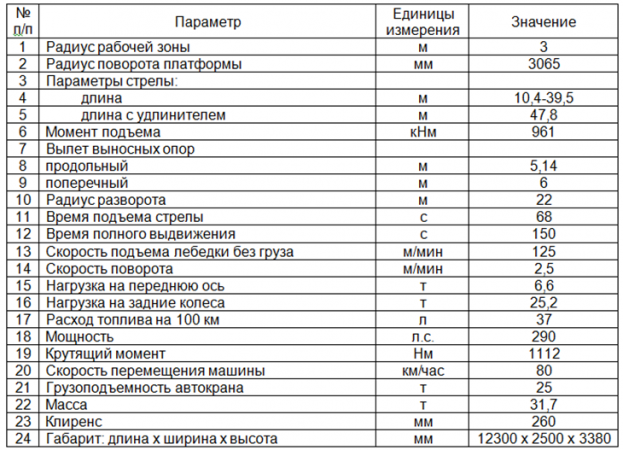

Технические характеристики XCMG QY25K5 представлены в таблице:
Технические характеристики китайского автокрана XCMG
Общая информация
| Марка | XCMG |
| Название автокрана | QY25K |
| Модель | XZJ5328JQZ25K |
| Тип | Автокран |
| VIN | |
| Изготовитель | Xuzhou Construction Machinery Group Co., Ltd. (XCMG) |
| Страна изготовления | Китай |
| Местонахождение производства | Сюйчжоу, Провинция Цзянсу, Китай. |
| Шасси | XZJ5328JQZ25K |
| пр-во Xuzhou Construction Machinery Group Co., Ltd. (XCMG), Китай |
Двигатель китайского автокрана XCMG XZJ5328JQZ25K
| Характеристики двигателя китайского автокрана | |
|---|---|
| Модель двигателя | SC8DK280Q3 WD615.329 WD615.94A SC9DF320Q3 |
| Рабочий объем двигателя, куб.см | 8270 9726 9726 8820 |
| Мощность двигателя, кВт | 206 213 225 235 |
| Топливо | дизельное топливо |
| Экологический стандарт | Национальный III / Евро-3 |
Размеры и масса китайского автокрана XCMG XZJ5328JQZ25K
| Размеры и весовые характеристики китайского автокрана | |
|---|---|
| Габаритные размеры китайского автокрана | |
| Габаритная длина, мм | 12000/12300 |
| Габаритная ширина, мм | 2500 |
| Габаритная высота, мм | 3380/3350/3290 |
| Масса, нагрузки | |
| Снаряженная масса китайского автокрана, кг | 31620 |
| Полная масса, кг | 31750 |
| Распределение полной массы по осям, кг | 6550/12600/12600 |
| База и колея | |
| Колесная база, мм | 4425+1350 |
| Передняя колея, мм | 2074 |
| Задняя колея, мм | 1834/1834 |
| Свес передний/задний, мм | 2405/1890, 2380/1890, 2307/1890 |
| Углы переднего/заднего свеса, град. | 16/13, 15/13 |
Колеса и шины
| Колеса и шины китайского автокрана XCMG XZJ5328JQZ25K | |
|---|---|
| Число осей | 3 |
| Число шин | 10 |
| Размерность шин | 11.00-20, 11.00R20 |
Прочие технические характеристики
| Разные характеристики XCMG XZJ5328JQZ25K (автокран) | |
|---|---|
| Максимальная скорость | 75, 80 |
| Число мест в кабине | 2 |
| Рулевое управление | рулевое колесо |
| Листовые рессоры | 8 / 14 |
Дополнительная информация
. SC8DK280Q3 максимальная полезная мощность 204kW, SC9DF320Q3 максимальная полезная мощность 233kW, WD615.329 максимальная полезная мощность 211kW, WD615.94A максимальная полезная мощность 223kW, когда транспортное средство длина 12000mm, достигают 1380mm, расширение 550 мм; когда транспортное средство длина 12300mm Когда, достигают 1680, расширение 550 мм, после опция Nanjing Automobile Manufacturing Co. XCMG кабины, передней подвески для 2380, угол 15 градусов подход, когда транспортное средство длина 12000mm, добраться до 1405mm, расширение является 550mm, когда длина автомобиля 12300mm, охват 1705mm, расширение 550мм. Побочные охранники материалов, используемых для Q235, болтами, после защиты заменяется ног, дорожный просвет составляет 400 мм.(Примечание: возможны неточности)
классификация, модельный ряд, основные характеристики
Один из крупнейших китайских производителей спецтехники, компания XCMG завоевала доверие во многих странах мира, в том числе и в России, поставляя на экспорт большую часть своей продукции. Из всех строительных машин в нашей стране большой популярностью пользуются автокраны XCMG (Xuzhou Construction Machinery Group), которые признаны лучшими из многочисленных китайских аналогов, а по качеству и надежности вполне сравнимы с европейскими машинами. Стоит отметить, что производится этот вид техники по лицензии таких известных мировых брендов, как КАТО и Liebherr, что гарантирует надежность и высокое качество машин. К тому же по стоимости автокраны XCMG вполне доступны многим строительным и производственным компаниям.
Эксплуатация автокранов XCMG
Область эксплуатации автокранов чрезвычайно широкая: они являются незаменимой техникой на строительных площадках, используются на производстве, автотранспортных предприятиях, в сельском хозяйстве, при разработке месторождений, а также активно эксплуатируются на складах и промышленных базах. Эта мощная подъемная техника позволяет перемещать тяжелые и габаритные грузы и отличается высокой производительностью.
Достоинством автокранов XCMG, собственно, как и других аналогичных машин этого класса, является их мобильность. С помощью этих машин легко выполнять различные погрузо-разгрузочные работы, монтировать тяжелые конструкции и производить сборку некоторого оборудования. Используя подобную технику, легко минимизировать необходимые человеческие ресурсы и выполнять требуемый объем работ в сжатые сроки. Эти дорожно-строительные машины прекрасно зарекомендовали себя даже в суровых российских условиях, работая как при низких температурах, так и в условиях бездорожья.
Классификация и основные характеристики модельного ряда автокранов XCMG
Самоходная конструкция автокрана позволяет машине перемещаться по любым дорогам без привлечения дополнительной техники. Что касается классификации этого вида техники, то она выглядит следующим образом. По грузоподъемности автокраны XCMG делятся на несколько категорий: 2-16 тонн, 20-25 тонн, 30-80 тонн, 100, 130, 160 тонн. Производитель выпускает и очень тяжелые модели, грузоподъемность которых достигает 200, 240 и даже 300 тонн. В зависимости от модели, грузовая платформа может быть расположена на трех- или четырехосной базе, а колесная схема бывает 6х4, 8х4 и 12х6. Все операции с грузами проводятся посредством манипуляции джойстиками. Предусмотренная система безопасности включает в себя ограничитель по весу, ограничитель свободного хода троса и ограничитель момента.
Автомобильные краны бывают, как с приводом на задний мост, так и полноприводными. Первый тип кранов еще называют дорожным, к нему относятся такие модели, как QY 16C, QY 25K5S, QY 40K, QY 60K, QY 130K, QY 160K и др. К примеру, автокран XCMG QY 16C, весом 22,9 тонны имеет максимальную грузоподъемность 16 тонн, длину полной стрелы 24,2 м и высоту её подъема до 24,7 м. Модель QY 25K оборудована стрелой длиной 32 м и имеет грузоподъемность 25 тонн.
Автокран QY 40K, весом 39,8 тонн, может поднимать грузы весом до 40 тонн. Высота подъема основной стрелы составляет 10,9 м, полной 40,4 м, стрелы с гуськом 55,1м. Кран оснащен высокоэффективной свинг-системой с автоматическим выравниванием нагрузки на стрелу за счет функции свободного скольжения. Модель крана QY 80K весит 60 тонн, и имеет грузоподъемность 80 тонн. Полная стрела поднимается на 43 м, а за счет гуська на 60 м. Машина передвигается на специальном самоходном шасси 8х4. Кран QY 130K с грузоподъемностью 130 тонн, оснащен стрелой длиной 58 метров, высота подъема которой вместе с гуськом достигает 86,5 м. Время подъема стрелы составляет 60 с, а время выдвижения — 420 с. Колесная схема 12х6, где 6 число ведущих, а 12 общее число колес.
Если рассматривать полноприводные автокраны XCMG, то их линейка также отличается разнообразием, а сами машины имеют лучшую проходимость. Автомобильный кран QAY 25 это машина грузоподъемностью 25 тонн, с 28 метровой стрелой, максимально поднимающейся на 36,5 м. Модель QAY 50 поднимает до 50 тонн и оснащена стрелой, длиной 38 м. QAY 130 мощный кран с грузоподъемностью 130 тонн. Высота подъема стрелы и гуська составляет 53 метров максимум. Автокран XCMG QAY 260 представляет собой тяжелую подъемную технику, способной поднимать грузы до 260 тонн. К полноприводным автокранам относятся и модели QAY 300, 400, 500, 800, 1000, 1200, отличающиеся своей грузоподъемностью (соответствующей цифрам в названии модели) и техническими характеристиками.
Производитель спецтехники XGMA

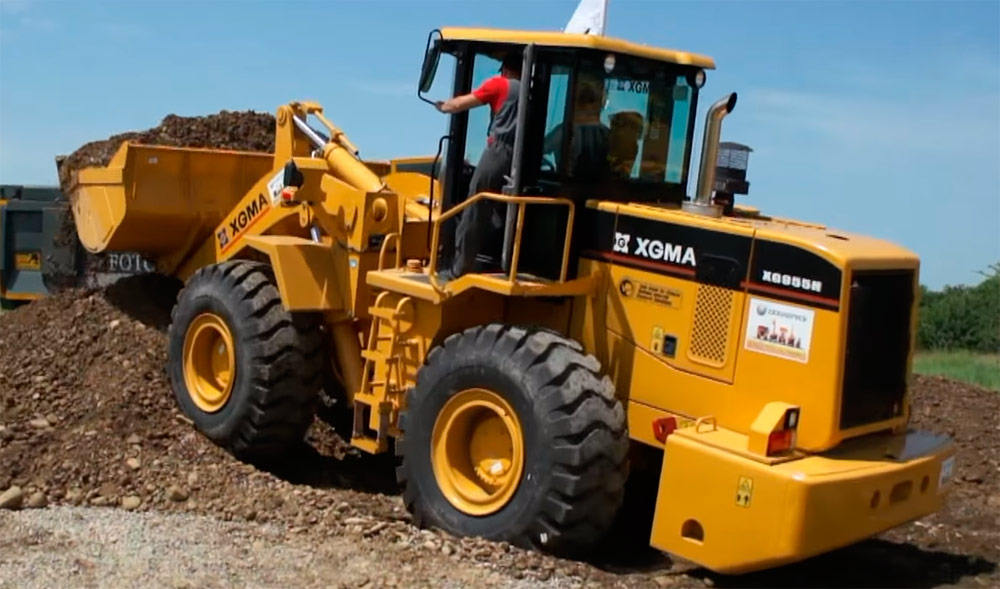

Фронтальник XGMA XG955n
Предприятие было образовано в 1953 году и называлось Xiamen Engineering Machinery Works. На заводе был выпущен первый фронтальный погрузчик в Китае. После преобразования в 1993 году в концерн, производитель получил название Xiamen Xiagong Group Co, в сокращенном варианте XGMA. Ныне компания управляет работой 14 заводов, национальным научно-исследовательским центром, разработавшим для концерна ключевые технологии мирового уровня. Концерн имеет сертификаты по стандарту ISO 9001, что говорит о наличии жесткого контроля качества выпускаемой продукции.
Главная продукция производителя – фронтальные погрузчики, выпускаемые в количестве 30 000 ежегодно. Машины работают в армии Китая и при очень низких температурах в Китайской антарктической экспедиции. Кроме указанной спецтехники, производятся:
- экскаваторы на гусеничном и колесном ходу, в том числе и мини-класса;
- вилочные погрузчики;
- грунтовые, тротуарные, для асфальта и на пневмоходу дорожные катки;
- автогрейдеры;
- компакторы.
Незначительные поставки в Россию зарегистрированы в 2000 г. С 2007 года количество погрузчиков резко увеличилось благодаря специальной экспортной подготовки спецтехники для работы при низких температурах. Кабины оснащены усиленными печкой и кондиционером. В настоящее время XGMA трудится во всех регионах РФ, в том числе и на строительстве Керченского моста. Работают крупные склады техники, расходных материалов и запчастей. Полный ассортимент дорожной спецтехники позволяет унифицировать парк машин и сократить расходы на обслуживание.
XCMG QY50K XZJ5407JQZ50K — 50 т автокран китайского производства
XZJ5407JQZ50K
Китайский автокран XCMG XZJ5407JQZ50K грузоподъемностью 50 тонн производства Xuzhou Construction Machinery Group Co., Ltd. (XCMG) (машиностроительный завод в г. Сюйчжоу, провинция Цзянсу, Китай; производит автокраны Haihong, XCMG); автокран изготовлен на базе шасси XZJ5407JQZ50K. Снаряженная масса автокрана 40270 кг, экологический стандарт Национальный II / Евро-2, шины 12.00-20, мест в кабине 2, колесная база 1520+3815+1350 мм, двигатель WD615.46, полная масса 40400 кг, макс. скорость 75 км/час, дизельное топливо.
Двигатель автокрана XCMG XZJ5407JQZ50K
| Модель двигателя | WD615.46 |
| Рабочий объем двигателя, куб.см | 9726 |
| Мощность двигателя, кВт (л.с.) | 266 (362) |
| Топливо | дизельное топливо |
| Экологический стандарт | Национальный II / Евро-2 |
Размеры и масса автокрана XCMG XZJ5407JQZ50K
| Габаритная длина, мм | 13050 |
| Габаритная ширина, мм | 2800 |
| Габаритная высота, мм | 3430 |
| Снаряженная масса автокрана, кг | 40270 |
| Полная масса, кг | 40400 |
| Распределение полной массы по осям, кг | 7250/7250/25900 (сдвоенный мост) |
| Колесная база, мм | 1520+3815+1350 |
| Передняя колея, мм | 2240/2240 |
| Задняя колея, мм | 2075/2075 |
| Свес передний, мм | 2405 |
| Свес задний, мм | 2100 |
| Угол переднего свеса, град. | 16 |
| Угол заднего свеса, град. | 11 |
Дополнительная информация
Reach 1305мм, расширение 555мм. LXGAJH40, подходит для 9 января 2007 продуктов.
XCMG QY12 XZJ5168JQZ12 (автокран)
XCMG
Подробнее
| Изготовитель: | Xuzhou Construction Machinery Group Co., Ltd. (XCMG) (Китай) | ||
| Название: | QY12 | Топливо: | дизельное топливо |
| Грузоподъемность крана, т: | 12 | Полная масса, кг: | 16000 |
| Шасси: | XZJ5168JQZ12 | Колесная база, мм: | 4700 |
| Двигатель: | SC7H230Q4; WP6.220E40 | Шины: | 10.00-20, 10.00R20 |
| Мощность, кВт: | 170; 162 | Нагрузки по осям, кг: | 6000/10000 |
XCMG QY35 XZJ5355JQZ35 (автокран)
XCMG
Подробнее
| Изготовитель: | Xuzhou Construction Machinery Group Co., Ltd. (XCMG) (Китай) | ||
| Название: | QY35 | Топливо: | дизельное топливо |
| Грузоподъемность крана, т: | 35 | Полная масса, кг: | 35000 |
| Шасси: | XZJ5355JQZ35 | Колесная база, мм: | 4900+1350 |
| Двигатель: | SC9DF300.2Q5 | Шины: | 315/80R22.5 |
| Мощность, кВт: | 221 | Нагрузки по осям, кг: | 9000/13000/13000 |
XCMG QY8 XZJ5127JQZ8 (автокран)
XCMG
Подробнее
| Изготовитель: | Xuzhou Construction Machinery Group Co., Ltd. (XCMG) (Китай) | ||
| Название: | QY8 | Топливо: | дизельное топливо |
| Грузоподъемность крана, т: | 8 | Полная масса, кг: | 11700 |
| Шасси: | CA1131P40K2L5BE4A85 | Колесная база, мм: | 4700, 4400 |
| Двигатель: | BF4M2012-14E4; CA4DF4… | Шины: | 8.25-20, 8.25R20, 9.0… |
| Мощность, кВт: | 106; 98 | Нагрузки по осям, кг: | 3800/7900 |
показать все Другие автокраны XCMG
T-King Ouling TPF5V ZB5140JQZTPF5V (автокран)
T-King Ouling
Подробнее
| Изготовитель: | Shandong Tangjun Ouling Automobile Manufacture Co., Ltd. (Китай) | ||
| Название: | TPF5V | Топливо: | дизельное топливо |
| Грузоподъемность крана, т: | 5 | Полная масса, кг: | 13580 |
| Шасси: | ZB5140JQZTPF5V | Колесная база, мм: | 4300, 3900 |
| Двигатель: | CY4BK351 | Шины: | 8.25-20, 8.25R20 |
| Мощность, кВт: | 91 | Нагрузки по осям, кг: | 3610/9970 |
XCMG QY8D XZJ5105JQZ8D (автокран)
XCMG
Подробнее
| Изготовитель: | Xuzhou Construction Machinery Group Co., Ltd. (XCMG) (Китай) | ||
| Название: | QY8D | Топливо: | дизельное топливо |
| Грузоподъемность крана, т: | 8 | Полная масса, кг: | 10490 |
| Шасси: | EQ1100FLJ8 | Колесная база, мм: | 3950 |
| Двигатель: | YC4E140-42; YC4E160-4… | Шины: | 9.00-20 12PR, 9.00R20… |
| Мощность, кВт: | 103; 118; 118; 116 | Нагрузки по осям, кг: | 2860/7630 |
XCMG QY55 XZJ5441JQZ55 (автокран)
XCMG
Подробнее
| Изготовитель: | Xuzhou Construction Machinery Group Co., Ltd. (XCMG) (Китай) | ||
| Название: | QY55 | Топливо: | дизельное топливо |
| Грузоподъемность крана, т: | 55 | Полная масса, кг: | 44000 |
| Шасси: | XZJ5441JQZ55 | Колесная база, мм: | 1470+3700+1350 |
| Двигатель: | MC11.36-50 | Шины: | 315/80R22.5 |
| Мощность, кВт: | 268 | Нагрузки по осям, кг: | 9000/9000/26000 |
Описание конструкции автокрана
Автокран XCMG QY25K5 с поднятой стрелой
Благодаря хорошим тяговым характеристикам за счет большого крутящего момента автокран XCMG QY25K5 перемещается по бездорожью и без труда преодолевает подъемы. Мощный дизельный двигатель SDEC SC9DF290Q4 заднеприводного автокрана отличается экономным расходом горючего и отвечает нормам Евро 4. Устойчивость XCMG QY25K5 остается неизменной при любом способе работы, потому что свинг-система позволяет выравнивать нагрузку. Устойчивость при работе и транспортировке достигается низким расположением центра тяжести.
Характеристики двигателя и передвижения автокрана XCMG QY25K5
Обеспечение комфортной работы
Машина укомплектована двумя кабинами для водителя и оператора, что упрощает работу и исключает ошибки в управлении. Просторные кабины имеют хороший обзор. Для комфорта они оснащены системой кондиционирования и изолированы от внешнего шума и вибраций.
Салон автокрана XCMG QY25K5S
Техника XCMG QY25K5 достаточно маневренна благодаря минимальному радиусу поворота в 3 м. Увеличение рабочей зоны и повышение устойчивости автокрана обеспечивает дополнительный аутригер. Гидросистема автокрана XCMG QY25K5S разработана и запатентована производителем специально для этой машины. В машине используется основная и вспомогательная лебедка, с возможностью отдельного и совместного включения.
Для эффективной и точной работы на XCMG QY25K5 установлен комплект управления и безопасности. Он состоит из датчиков и систем для контроля состояния и перемещения подвижных частей кранового механизма. Приборы фиксируют положение стрелы, уровень нагрузки, защищают от перегрева, перегруза, предохраняют о экстренной ситуации, когда давление масла резко снизится. Электронная система оповещает об опасности соприкосновения с элекролинией.
Габариты автокрана XCMG QY25K5
Производитель специальных машин и механизмов Shantui
Грейдер shantui SG21A
В 1980 году был образован шаньдунский бульдозерный завод. Всего один год потребовалось компании для освоения технологии от японского концерна Komatsu по производству бульдозера D85-18, выпустив копию под маркой TY220. В настоящее время корпорация Shantui занимает третье место по продаже бульдозеров, после Caterpillar и Komatsu. В ассортименте спецтехника:
- бульдозеры тяжелого, среднего и малого тягового класса;
- планировщики для любого типа грунтов;
- трубоукладчики труб различного диаметра;
- дорожные катки;
- грейдеры;
- стабилизаторы грунта;
- колесные погрузчики;
- бетононасосы и смесители;
- краны на гусеничном ходу;
- спецтехника для высотных работ.
Бульдозер Shantui SD16l
30 летнее развитие концерна было весьма успешным. Качественная и надежная продукция принесла мировую известность, подкрепленную наградами: «Топ 50 Мировых Производителей Строительной техники», «Предприятие с образцовыми стандартами качества и безопасности», «премия TiangongZun», «Топ 10 Знаменитых Брендов Строительной Техники» и много других.
Ежегодно предприятие продает 2600 экскаваторов и более 1 тыс. единиц других машин и механизмов. В России покупают бульдозеры концерна с 2001 г. Одна из самых покупаемых марок – Shantui SD16, среднего тягового класса, копия Komatsu D65 но вдвое дешевле. Пользуются спросом фронтальные погрузчики грузоподъемностью 3 и 5 тонн, и трубоукладчики SP 25 и SP 45. На складах у дилеров всегда есть запас запчастей. Поставляемая техника адаптирована к условиям низкотемпературной эксплуатации. Для южных районов кабина комплектуется более мощным кондиционером.
