Обзор популярных моделей
Наиболее популярными для российских потребителей являются экскаваторы-погрузчики Комацу моделей WB93R-5, WB97S и WB97S-5.

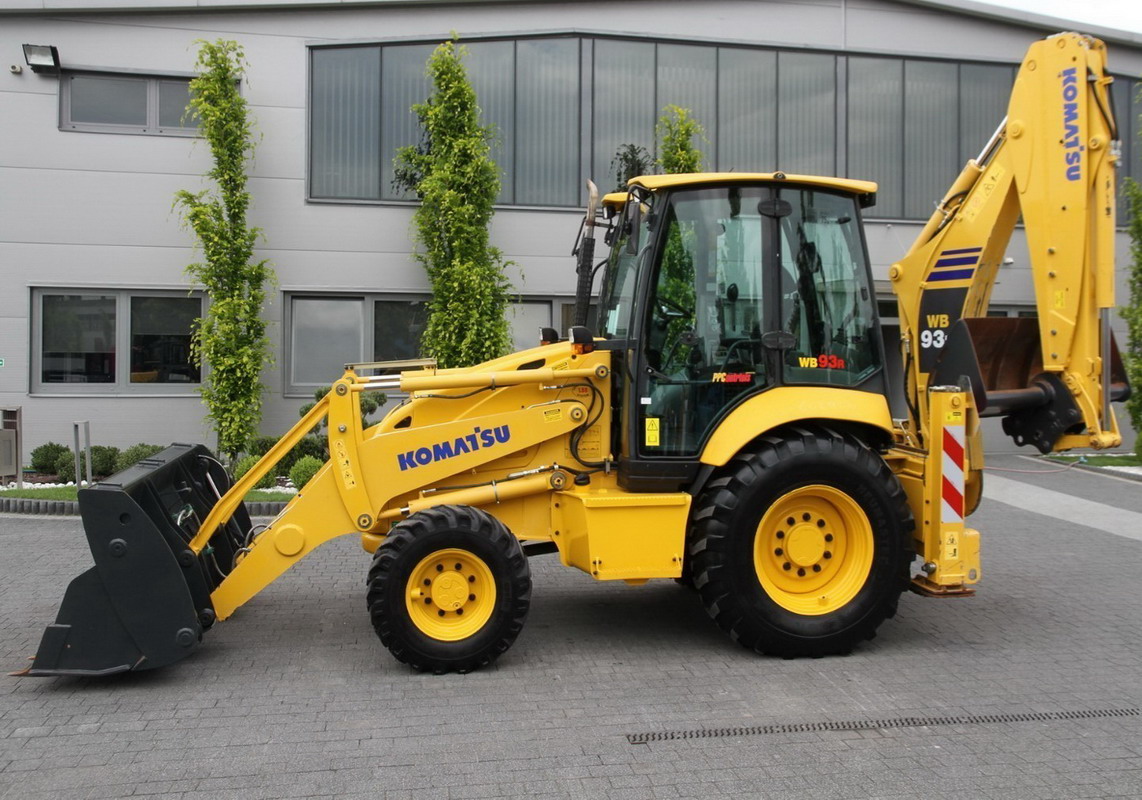

КWB93R-5
Данная модель считается одной из наиболее производительных, технически оснащенных и надежных в эксплуатации машин своего класса.
Особенностями данного экскаватора является увеличенное усилие на ковше и повышенная грузоподъемность за счет применения гидросистемы с автоматической регулировкой необходимой мощности в зависимости от нагрузки.
Современная комфортабельная кабина оператора с широким круговым остеклением и особая форма стрелы экскаватора обеспечивают отличный обзор.
Широкий выбор быстросъемного навесного оборудования и приспособлений позволяет существенно расширить перечень задач, выполняемых данной техникой.
Основные технические данные экскаватора-погрузчика модели «Комацу WB93R-5»:
| Тип силового агрегата | дизельный |
| Мощность силового агрегата, л.с./квт | 99,2/74 |
| Тип шасси | колесный |
| Мах скорость, км/час | 40 |
| Общий вес, т | 7,46 |
| Объем ковша подъемника, куб.метров | 1,03 |
| Объем ковша экскаваторного типа, куб.метров | 0,19 |
| Мах высота для разгрузки ковша подъемника, м | 2,72 |
| Мах высота для разгрузки ковша экскаватора, м | 4,17 |
| Мах глубина выкапывания ковша подъемника, м | 0,13 |
| Мах глубина выкапывания ковша экскаватора, м | 6,06 |
Стоимость нового экскаватора-погрузчика модели «Комацу WB93R-5» зависит от комплектации и составляет примерно от 3,1 млн. рублей.
WB97S
Многофункциональная универсальная модель экскаватора Комацу WB97S отличается особой конструкцией, позволяющей по требованию заказчика вносить в нее определенные изменения, что обеспечивает высокую производительность и эксплуатационную надежность машины.
Повышенную экономичность при эксплуатации экскаватора обеспечивает коробка переключения передач с электронным управлением и автоматическим переключением под действием нагрузки.
Особое внимание производителя уделено комплексной системе безопасной эксплуатации экскаватора, включающей ряд специальных защитных устройств, как для самой машины, так и для оператора. Основные технические данные экскаватора-погрузчика модели «Комацу WB97S»:
Основные технические данные экскаватора-погрузчика модели «Комацу WB97S»:
| Тип силового агрегата | дизельный |
| Мощность силового агрегата, л.с./квт | 99,2/74 |
| Тип шасси | колесный |
| Мах скорость, км/час | 40 |
| Общий вес, т | 7,46 |
| Объем ковша подъемника, куб.метров | 1,03 |
| Объем ковша экскаваторного типа, куб.метров | 0,19 |
| Мах высота для разгрузки ковша подъемника, м | 2,72 |
| Мах высота для разгрузки ковша экскаватора, м | 4,15 |
| Мах глубина выкапывания ковша подъемника, м | 0,125 |
| Мах глубина выкапывания ковша экскаватора, м | 6,12 |
Стоимость нового экскаватора-погрузчика модели «Комацу WB97S» зависит от его комплектации и составляет примерно от 3,3 млн. рублей.
WB97S-5
Усовершенствованная модель Комацу WB97S-5 рассчитана на особо тяжелые условия эксплуатации с высоким уровнем производительности, надежности и простоты обслуживания техники, удобства и комфорта оператора.
Удобство управления обеспечивается рулевым приводом на все колеса, позволяющим проводить работы на ограниченном пространстве. Особая конструкция амортизации водительского кресла обеспечивает его стабильное положения при движении по любым неровным поверхностям, резком торможении толчках.
Эргономичное управление позволяет оператору комплексно управлять рабочими органами машины с высокой точностью.
Основные технические данные экскаватора-погрузчика модели «Комацу WB97S-5»:
| Тип силового агрегата | дизельный |
| Мощность силового агрегата, л.с./квт | 99,2/74 |
| Тип шасси | колесный |
| Мах скорость, км/час | 40,0 |
| Общий вес, т | 8,7 |
| Объем ковша подъемника, куб.метров | 1,03 |
| Объем ковша экскаваторного типа, куб.метров | 0,19 |
| Мах высота для разгрузки ковша подъемника, м | 2,72 |
| Мах высота для разгрузки ковша экскаватора, м | 4,39 |
| Мах глубина выкапывания ковша подъемника, м | 0,13 |
| Мах глубина выкапывания ковша экскаватора, м | 6,47 |
Стоимость нового экскаватора-погрузчика модели «Комацу WB97S-5» зависит от комплектации и составляет примерно от 3,5 млн. рублей.
На видео экскаватор-погрузчик Komatsu в работе:
Область применения
«Комацу» 93-5E0 преимущественно можно встретить на строительной площадке, где для него всегда найдётся работа.
- Землеройным оборудованием экскаватор извлекает грунт любой твёрдости, формируя ямы, траншеи, котлованы.
- Кроме рытья, аппарат хорошо справляется с организацией насыпей, отвалов. Погрузочное оборудование в виде фронтального ковша необходимо для загрузки сыпучих материалов, планирования стройплощадок, захвата/перемещения крупногабаритных грузов.
Кроме штатных рабочих орудий на машину можно установить дополнительные, тем самым расширив функционал Komatsu.
- Роторный снегоуборщик поможет зимой справиться со снежными осадками, а коммунальную щётку задействуют при уборке территории.
- Вместо обратной лопаты устанавливают навесные инструменты с гидрообъёмным приводом: ножницы, молот, виброуплотнитель, бур. Вместе с ними экскаватор задействуют для разрушения бетонных либо металлических конструкций, уплотнения грунта, бурении неглубоких скважин.
Технические характеристики
| Двигатель | S4D104E-3; вертикальный, 4-тактный дизельный с водяным охлаждением; рабочий объем цилиндра – 4.485 куб.см; диаметр цилиндра – 104 мм; ход поршня – 132 мм; число цилиндров -4; степень сжатия 17.5:1; камера сгорания – неразделенная (прямой впрыск); способ всасывания – турбокомпрессор; 99 л.с. при 2200 об/мин; максимальный крутящий момент – 398 Нм при 1400 об/мин; система охлаждения – радиатор; воздухоочиститель – сухого типа с предохранительным элементом; система запуска-электродвигатель с системой подогрева воздуха для холодного климата |
|---|---|
| Эксплуатационная масса (кг) | В стандартном исполнении – 8050; полная – 8900; увеличение эксплуатационной с ковшом 4х1 – на 250; со смещаемой стрелой – на 150; с телескопической рукоятью на – 260; с вилочным захватом для поддонов – на 200 |
| КПП | Полуавтоматическая |
| Габаритные размеры (мм) | Длина – 5895; высота – 3780 |
| Колеса | Разновеликие |
| Крабовый ход | Есть |
| Гидросистема | SyncroSystem; тип – система отслеживания нагрузки с закрытым центром (CLSS); тип насосов – регулируемые аксиально-поршневые; система управления насосами – с регулированием производительности по нагрузке; главный гидрораспределитель – LIFD (независимый от нагрузки делитель потока) модульного типа; максимальная производительность – 165 л/мин; рабочее давление – 250 бар |
| Электрическая система | Напряжение -12В; аккумуляторная батарея – 160 А*ч; генератор переменного тока – 95 А; стартер – 3 кВт |
| Рама | Усиленная конструкция закрытого коробчатого профиля повышает жесткость и надежность машины |
| Рулевое управление | Радиус поворота (без использования тормозов) с управлением четырьмя колесами: по внешнему краю ковша погрузчика – 4770 мм, по внешнему колесу – 4175 мм |
| Коробка передач | Переключение между 4-колесным и 2-колесным приводом хода осуществляется с помощью электрогидравлической системы; механическое переключение 4-ступенчатой коробки передач синхронизировано; крутящий момент передается на коробку передач через гидротрансформатор; коробка переключения передач под нагрузкой обеспечивает реверсирование направления движения при помощи переключателя |
| Мосты | Рассчитанные на высокие нагрузки, оснащены планетарными редукторами в ступицах колес; полный угол качания переднего моста составляет 16 град.; оба моста оснащены самоблокирующимися дифференциалами; максимальная нагрузка (динамическая) на передний мост – 8000 даН; максимальное нагрузка (динамическая) – 8000 даН |
| Тормоза | Дисковые тормоза в масляной ванне включаются двумя отдельными педалями, нажатие каждой из которых обеспечивает торможение задних колес; одновременное нажатие двух педалей обеспечивает торможение всех четырех колес; диаметр дисков – 270 мм; стояночный или предохранительный тормоз включается рычагом |
| Кабина | Оснащена устройствами ROPS (ISO 9249, SAE J1040) и FOPS (ISO 3449 и SAE J231) имеет конструкцию, обеспечивающую максимальную обзорность, эргономичность, низкий уровень шума и комфортность; две двери, полностью открывающееся заднее окно, стеклоочистители переднего ветрового и заднего окна; внутри кабина оборудована полностью регулируемым сидением, фильтруемой вентиляцией всасываемого свежего воздуха и легко доступными для обозрения передним и боковым приборными щитками |
| Ковш | Двучелюстной (4х1) шириной 2420 мм; масса – 450 кг; вылет при максимальной высоте разгрузки – 700 мм; объем обратной лопаты – 0,19 м.куб; максимальная глубина компания – 6055 мм |
| Грузоподъемность (кг) | При максимальной высоте подъема – 3900; на уровне стоянки – 5300; усилие копания ковшом – 6500 |
| Экскаваторное оборудование | Стрела усиленной конструкции поворачивается на 180 градусов, сохраняя при этом высокий момент вращения; опорно-поворотное устройство стрелы и концы рукояти обладают высоким сопротивлением усталости; применяются вертикальные аутригеры с регулируемым устройством компенсации износа; усилие копания ковшом – 6100 кг; усилие копания рукоятью – 4000 кг |
На данную модель мы также подготовили расширенный список дополнительного оборудования, с которым Вы можете ознакомиться на этой странице в закладке “Дополнительные опции”!
Что мы предлагаем приобрести?
Как говорилось раннее, поставкой запчастей для машин этой японской компании занимается множество организаций со всех уголков России. Поэтому может создаться впечатление, что найти интересующие вас запчасти совсем не сложно. В то же время, это далеко не так – ряд фирм специализируется на поставке элементов определенных систем, в результате чего в их каталогах могут быть представлены далеко не все необходимые вам компоненты. А тратить время на походы по магазинам с подробным перечнем всех видов требующихся запчастей, собирая их по крупицам в разных местах, понравится далеко не каждому.
Если вы изучите наш каталог запчастей для Komatsu: WB-93R; WB-93S; WB-97R; WB-97S (5 серии) онлайн, представленный в свободном доступе, то удостоверитесь в том, что здесь можно отыскать любые фирменные запасные части, включая:
- Навесное оборудование.
- Элементы двигателей и топливных систем.
- Компоненты трансмиссии.
- Узлы электрооборудования.
- Детали для восстановления работоспособности ходовой части.
И многое другое, включая расходники и технические жидкости. Своими качественными характеристиками предлагаемые вашему вниманию качественные оригинальные запчасти и их аналоги заметно отличаются от дешевых подделок, реализуемых многими из наших конкурентов. И отдавая предпочтение предлагаемым нами комплексным решениям, вы сможете без труда восстановить работоспособность своей спецтехники, ни за что не переплачивая!
Некоторые особенности модели
Важная особенность «Кomatsu WB93R-5ЕО» – небольшой объём двигателя, при достаточной для земляных работ мощности. Экономичность в расходе топлива и удобство в обслуживании делают эту технику рентабельной и выгодной для многих крупных и малых строительных предприятий.
Положительную роль в практическом применении экскаватора-погрузчика играет также возможность передвигаться с большой скоростью (40 км/ч) от одного места работы к другому. На платформе «Кomatsu WB93R-5ЕО» целесообразно перевозить только на расстояния свыше 30-ти километров. Меньшие пути он спокойно преодолеет самостоятельно.
К особенностям модели также относится установка телескопической рукояти, благодаря которой глубина рытья увеличивается до 6-ти метров. С её помощью можно производить погрузку материалов в машины с высокими бортами, увеличивать расстояния отгрузки грунта при осуществлении земляных работ.
В данной модели оптимально сочетаются лучшие функциональные качества экскаватора и погрузочно-разгрузочной спецтехники. В качестве дополнительного оборудования на этот экскаватор могут устанавливаться специальные захваты для погрузки паллетных, крупнообломочных и волокнистых материалов или гидравлическое оборудование.

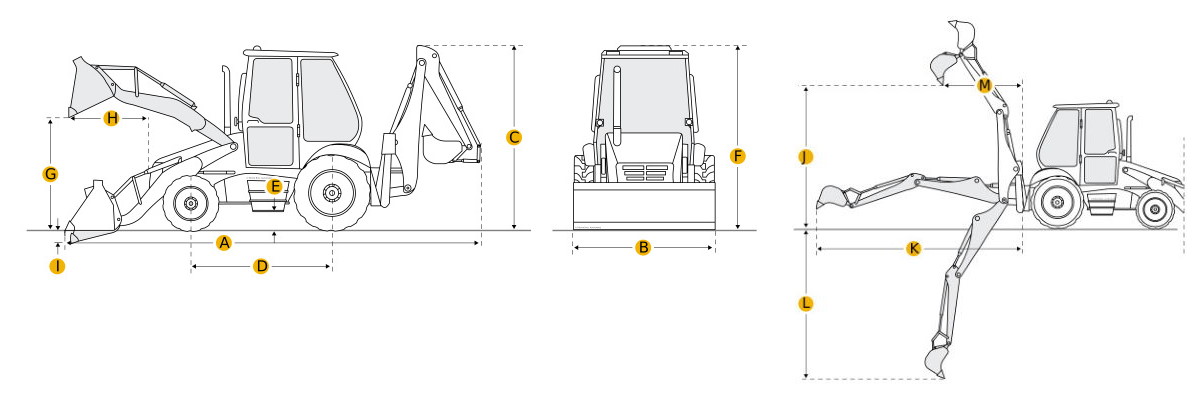

Технические характеристики
| Backhoe | |
| Высота погрузки — Станд. | 4170 мм |
| Радиус от шарнирного соединения — Станд. | 5750 мм |
| Глубина копания — Станд. | 4540 мм |
| Радиус от шарнирного соединения — Расш. | 6715 мм |
| Глубина копания — Расш. | 6055 мм |
| Вырывное усилие на ковше — Станд. | 6098 кг |
| Нагрузка при макс. подъеме — Станд. | 1500 кг |
| Высота погрузки — Расш. | 4880 мм |
| Arm Вырывное усилие (Iso 6015) | 4 кг |
| Вырывное усилие на ковше (Iso 6015) | 6.1 кг |
| Размеры | |
| Транспортная длина | 5895 мм |
| Транспортная ширина | 2320 мм |
| Транспортная высота | 3710 мм |
| Погрузчик | |
| Клиренс на макс. высоте сброса | 2720 мм |
| Погрузка Объем At Уровень грунта (Iso 14397) | 5.3 кг |
| 4×1 Ширина ковша | 2.34 мм |
| Вырывное усилие (Iso 14397) | 6.5 кг |
| Вырывное усилие на ковше | 63.83 кН |
| Объем ковша | 1 куб.м. |
| Ширина ковша | 2320 мм |
| Грузоподъемность на макс. высоте | 3900 кг |
| 4×1 Объем ковша (Iso 7546) | 1.0m3 |
| Погрузка Объем At Макс. Высота | 3.9 кг |
| Станд. Объем ковша (Iso 7546) | 1.03m3 |
| Станд. Ширина ковша | 2.32 мм |
| Станд. Ковш Вес | 430 кг |
| Refils | |
| Моторное масло | 12.8 л. |
| Шины | |
| Станд._Перед. | 12.5/80 R18 — 10 PR |
| Станд._Зад. | 16.9 × 28 — 12 PR |
| Система охлаждения | 16.5 л. |
| Станд._Вариант_Перед. | 365/70 R18; 320/80 R18 IT 530; 12.5 — 20 MPT 10 PR |
| Топливный бак | 150 л. |
| Гидравлический бак | 41 л. |
| Станд._Вариант_Зад. | 18.4 × 26 — 12 PR; 440/80 R28 IT 530; 16.9 — 30 IND 10 PR |
| Гидравлический Oil Объем системы | 97 л. |
| Передняя ось Oil | 8.5 л. |
| Задняя ось Oil | 14.5 л. |
| Передачаbox Oil | 16 л. |
| Environment | |
| Vibration Levels | (EN 12096:1997)* |
| Стрела/Arм | ≤ 2,5 m/s² (uncertainty K = 1,2 m/s²) |
| Кузов | ≤ 0,5 m/s² (uncertainty K = 0,2 m/s² |
| Система управления | |
| Радиус разворота W/O Тормоза At Outer Edge Of Перед. Tyre | 4350 мм |
| Радиус разворота(Without Using Тормоза)_At Outer Edge Of Перед. Tyre | 4000 мм |
| Радиус разворота (Using Тормоза)_ At The Corner Of The Ковш) | 4700 мм |
| Радиус разворота (Using Тормоза)_ At Outer Edge Of Перед. Tyre | 3200 м |
| Двигатель | |
| Combustion | Прямой впрыск (DI) |
| Двигатель Мощность@Iso 14396 | 739.8 кВт |
| Тип воздушного фильтра | Dry filter with safety element |
| Пусковая система | Електрический motor with per-heating air system for cold climate |
| Количество цилиндров | 4 |
| Марка двигателя | 2238 |
| Модель двигателя | Komatsu S4D104E-3 |
| Тип двигателя | vertical, 4-цикла water-cooled дизель engine |
| Полная мощность | 74 кВт |
| Система охлаждения | radiaдоr |
| Макс. тяга | 420 Нм |
| Подача воздуха в двигатель | turbo-inter cooled |
| Рабочий объем | 4485 л. |
| Диаметр цилиндра | 104 мм |
| Ход поршня | 132 мм |
| Эксплуатационные | |
| Эксплуатационная масса — 4WD | 7460 кг |
| Запас топлива | 150 л. |
| Трансмиссия | |
| Тип трансмиссии | power shuttle |
| Количество передач вперед | 4 |
| Количество передач назад | 4 |
| Макс. скорость — Вперед | 40 км/ч |
| Макс. задняя скорость | 40 км/ч |
| Вес | |
| Станд. Machine Эксплуатационная масса | 8.1 кг |
| Всего Machine Вес | 9 кг |
| Эксплуатационная масса Increase_Станд. Ковш | -300 |
| Эксплуатационная масса Increase_Offset Вылет стрелы | +190 |
| Эксплуатационная масса Increase_ Станд. Arм | -260 |
| Эксплуатационная масса Increase_ Pallet Forks | -280 |
| Эксплуатационная масса Increase_ Forks For 4×1 Ковш | +150 |
| Эксплуатационная масса | 7970 кг |
| Гидравлическая система | |
| Насосs Система управления | С обратной связью |
| Основной Valve | LIFD “Load Независимый Flow Divider” modular type |
| Макс. Delivery | 165 л/мин |
| Система | SyncroСистема |
| Гидравлика | |
| Тип насоса | VDAP |
| Пропускная способноять насоса | 165 л/мин |
| Клапан сброса давления | 25000 кПа |
| Тип насоса | переменный рабочий объём аксиально-поршневойs |
| Гидравлическая система Тип | закрытый С обратной связью Система, CLSS |
| Тормоза | |
| Disc Диаметр | 300 мм |
Экскаватор погрузчик Комацу (Komatsu) — особенности и преимущества
Экскаваторы погрузчики Komatsu построены по самым передовым технологиям, с использованием последних инноваций.
Высококачественная техника по приемлемым ценам вполне обоснованно заняла лидирующие позиции на рынках.
Отличительными особенностями экскаватора являются:
- Универсальность (применение в сельском хозяйстве, производствах, строительстве);
- Большой ассортимент навесного оборудования.
К преимуществам, которые имеет колесный экскаватор Комацу относят наличие фронтального двухчелюстного погрузочного ковша и экскаваторного оборудования. Обратная лопата может продольно перемещаться, а у гидросистемы привода рабочего оборудования есть два режима, экономный и повышенный, что позволяет делать выбор в зависимости от типа работ.
Большим преимуществом является наличие дизельного двигателя с турбонадувом, которым оснащён экскаватор погрузчик Комацу. Технические характеристики моделей экскаватора зависят от модификации, которых имеется 30 в модельном ряду, и разделяются на 2 группы:
- S — модели — имеют колеса одинакового диаметра, рулевым приводом управляются все 4 колеса, есть несколько режимов управления, включающих управление всеми колёсами.
Это удобно при работе в ограниченном пространстве, симметричное управление, боковое движение.
R — модели — оснащены двумя парами разноразмерных колес.
Об истории
Японская машиностроительная корпорация «Komatsu» ведёт свою историю с 1921-го года, со строительной мастерской Мэитаро Такэути, которая постепенно выросла в крупного производителя оборудования для строительной отрасли, а также для угольной и горнодобывающей промышленности.
В наше время выпускает широкий спектр дорожно-строительной техники, бульдозеры, экскаваторы, автопогрузчики, трубоукладчики, оборудование горонодобывающее, прессы и прочее промышленное оборудование. Заводы фирмы имеются по всему миру.
Двадцать пятым по счёту и крупнейшим в истории корпорации стал открытый в июне 2010-го года в городе Ярославле. Это первое иностранное предприятие в России, которое выполняет полный цикл сборки строительной техники. Кроме того, у фирмы имеется совместное предприятие «Кранэкс/Коматцу», работающее на базе Ивановского экскаваторного завода.
Навесное оборудование
- Вибротрамбовка – приспособление для планировочных мероприятий, предварительной подготовки территорий для строительных работ. Также используется для уплотнения разнообразных материалов.
- Паллетные вилы – средство для погрузки и разгрузки паллет. При необходимости можно отрегулировать ширину вил для всех видов паллет.
- Гидромолот – мощное навесное приспособление, незаменимое при вскрытии/разрушении асфальтобетонного покрытия и других дорожных поверхностей, включая мерзлый грунт, бетонные и железобетонные конструкции, скальные грунты и т. д. Считается одной из самых производительных навесных опций для погрузчика-экскаватора Комацу.
- Дорожная фреза – обеспечивает удобство и эффективность при проведении ямочного ремонта – например, после окончания зимнего сезона. Позволяет эффективно «латать» и асфальтировать дороги и небольшие территории, в том числе проезжие части и тротуары.
- Грейферный ковш – используется для работы в труднодоступной местности. В частности, подходит для рытья котлованов, формирования колодцев и фундаментов перед началом строительства.
- Планировочный ковш – средство, позволяющее выполнять планировочные мероприятия в узких местах с ограниченной доступностью – дорожных откосах, каналах, насыпях и т. д.
- Траншейный ковш – еще один специализированный ковш, обеспечивающий эффективное рытье узких траншей. Их ширина может достигать 400 мм.
- Ковш 4 в 1 – позволяет быстро заменить одну навесную опцию на другую. Например, на ковш, рыхлитель, гидромолот и прочее оборудование.
- Шнекомоторный снегоочиститель – способен обрабатывать большие объемы снежных сугробов, и эффективно очищать дорожные поверхности – автомобильные дороги, аэродромы и другие территории.
- Щетка с бункером – средство с контейнером, в который собирается мусор. Есть несколько версий, отличающихся емкостью контейнера. Также в комплектацию входит дополнительная боковая щетка и система подача воды.
- Косилка – примитивный механизм для измельчения и скашивания травы, кустарников и веток деревьев. Как правило, лезвия косилки изготовлены из прочной толстой стали, а на конец имеется заострение. Есть функция регулировки высоты косилки/лезвий.
- Фреза – еще один атрибут для ремонта дорог. Хорошо подходит для ямочного ремонта, зареза стыков и т. д.
- Бетономеситель – монтируется вместо стандартного ковша, и предназначается для смешивания бетонного материала, для последующего нанесения на дорожную поверхность. Для загрузки и выгрузки материала предусмотрена специальная заслонка. Благодаря эргономичным креплениям бетономеситель можно быстро демонтировать и установить другое оборудование.
Рабочее оборудование
Погрузчик фронтальный
Конструкцией фронтального погрузчика обеспечивается оптимальное самовыравнивание переднего ковша при его поднимании и правильное параллельное расположение ковша при подъёме и опускании. Специальная форма рукояти ковша в значительной степени улучшает обзор рабочей площадки и гарантирует отличные показатели при погрузке. Обратная лопата применена совершенно новой конструкции: она отличается функциональностью, выверенным расположением трубопроводов и шлангов вдоль стрелы. Благодаря грамотной компоновке рычажных механизмов, количество точек нанесения смазки было сведено к минимуму.
Технические параметры:
- Ширина ковша стандартного 4х1 – 2,42 м.
- Его вместимость (согласно ISO 7546) – 1,ОЗ м3.
- Вес стандартного ковша – 45О кг.
- Грузоподъёмность на максимальной высоте – З82О дН (З,9 т)
- Грузоподъёмность на уровне грунта (согласно IS0 14З97) – 5 195 дН (5,З т)
- Вырывное усилие отрыва (согласно IS0 14З97) – 6З8З дН (6,5 т)
Обратная лопата
Стрела отличается конструкцией повышенной прочности. Она допускает поворот на 18О градусов, с сохранением высокой степени крутящего момента. Литая Шарнирная опора литого типа и концы рукояти создают высокую усталостную прочность. Вертикальные выносные опоры настраиваются в зависимости от степени износа. Вырывное усилие ковша (согласно IS0 6О15) сставляет 598О дН (6,100 т) Вырывное усилие рукояти (согласно IS0 6О15) равно З92О дН (4 тонны).
Стрела S-образная
Стрела изогнутой S-образной формы оптимизирует характеристики при погрузке, улучшает работу при наличии препятствий и гарантирует высокое вырывное усилие. Рукоять телескопического типа значительно расширяет возможности практического использования экскаватора.
Устройство экскаватора «Кomatsu WB93R-5ЕО»
Несущая конструкция экскаватора-погрузчика «Кomatsu WB93R-5ЕО» выполнена из коробчатого профиля, поперечное сечение обладает повышенной прочностью и надёжностью, хорошо сопротивляется нагрузкам. Погрузочно-разгрузочные работы и транспортировку материалов есть возможность осуществлять быстро и точно, поскольку в стандартную комплектацию экскаватора входит установка системы нивелировки ковша. Это обеспечивает его горизонтальное положение при проведении различных рабочих операций. Рукоять ковша устроена таким образом, чтобы обеспечить наибольший угол обзора из кабины и высокую производительность работ.
При работе с ковшом «обратная лопата» также отмечается стабильно высокая эффективность. Для обеспечения безопасности работ установлен электрогидравлический предохранительный стопор стрелового оборудования на оба рабочих органа базовой сборки. Опционально для повышения безопасности можно установить предохранительные клапаны на дополнительное оборудование; элемент отключения АКБ; датчики под креслом водителя.
Конструкция фронтального погрузочного оборудования обеспечивает оптимальный параллельный подъём ковша. Оригинальная форма рукояти
экскаватора значительно улучшает обзор и обеспечивает полную загрузку ковша. Конструкция экскавационного оборудования отличается удобным и функциональным расположением, с гидравлическими трубопроводами и шлангами, проложенными вдоль стрелы.
«Кomatsu WB93R-5ЕО» отличается высокими эксплуатационными качествами. Благодаря внушительному усилию на ковше и большой грузоподъёмности эта техника способна обеспечить исключительно высокую производительность. Форма капота двигателя и переднего стекла выполнены таким образом, что это позволяет легко, удобно и безопасно работать погрузчиком с передней загрузкой. При задействовании экскаватора-погрузчика механизатор может свободно открыть окно в цельной раме и детально осмотреть всю окружающую рабочую зону.
При своей исключительной универсальности, широкий выбор доп. оборудования позволяет оснастить экскаватор-погрузчик гидравлически смещаемым относительно продольной оси экскавационным оборудованием, LSS, шинами радиальными, стрелой экскаватора смещаемой, быстроразъёмными гидравлическими соединителями.
Компоновка
Модель WB 93 собрана по классической технологии, присущей классу погрузчика, совмещённого с экскаватором.
- Впереди расположен вместительный ковш.
- За ним под наклонным капотом разместили дизель. Укрытие надёжно защищает силовой блок от механических повреждений и не загораживает обзор рабочей зоны.
- Кабина с панорамными тонированными стёклами расположена ближе к задней части шасси над трансмиссией.
- Завершает компоновку землеройное оборудование, установленное на подвижной каретке и опоры стабилизаторов.
Таблица № 3. Размеры
| Наименование | Значение |
| Нормативная эксплуатационная масса, кг | 8550 |
| Масса полная, кг | 9500 |
| Грузоподъёмность погрузчика на предельной высоте, кг | 3900 |
| Транспортная длина, мм | 5895 |
| Высота по крыше кабины, мм | 3005 |
| Габаритная ширина (с ковшом), мм | 2440 |
| Колёсная база, мм | 2215 |
| Полная габаритная высота, мм | 3710 |
| Колея (перед/зад), мм | 1934/1800 |
| Покрышки | 16.9×28 — 12 PR 16.9×24 — 12 PR 440/80 R28 |
Погрузочный ковш, землеройное оборудование
Чтобы облегчить оперирование погрузочным механизмом, узел подъёма снабдили функцией параллельного перемещения. Механизатору не нужно постоянно контролировать положение ковша для предотвращения высыпания материала. Характеристики погрузочного оборудования:
- ширина штатного ковша — 2420 мм;
- объём — 1,1 м³;
- масса — 450 кг;
- грузоподъемность на уровне грунта — 5300 кг;
- усилие отрыва — 6500 кг.
В базовой комплектации на экскаватор установят обратную лопату вместимостью 0,6 м³. Ковш крепят на телескопическую рукоять и оригинальную стрелу S-образной формы.
- Первая увеличивает максимальную глубину рытья до 6055 мм, что на 1 м больше, чем у моноблочной конструкции.
- Специальная форма стрелы придаёт землеройному механизму прочность и долговечность. Отрывное усилие ковша составляет 6100 кг.
Кабина
В кабину устанавливают полностью регулируемое кресло с ремнём безопасности. Доступ внутрь возможен с правого или левого борта через полностью открываемые двери. Переднее, заднее ветровые стёкла оборудованы очистителями и омывателями. Рулевую колонку можно регулировать по высоте, углу наклона.
Дополнительная информация! Кабину оборудовали разветвлённой системой вентиляции с десятью воздуховодами. Однако кондиционер доступен только как опция.
Безопасность оператора обеспечивает несущий каркас кабины, защищающий водителя в случае опрокидывания машины или падения тяжёлых предметов на крышу. Несущая рама соответствует нормам ROPS/FOPS.
Комплектация
Кроме штатного погрузочного и землеройного оборудования на шасси можно установить дополнительные устройства.
- Производитель выпускает обратные лопаты разной ширины.
- Кроме того, есть ряд ковшей, предназначенных только для рытья или чистки канав.
- На рукоять можно установить промежуточное звено с крюком для поднятия тяжестей, гидромолот, ножницы.
На штатное место погрузочного оборудования устанавливают универсальный ковш 4 в 1, отвал бульдозерного типа, мобильный молот. Для быстрой смены орудий предусмотрена гидравлическая сцепка.
