Буровая установка на базе МТЗ 82

Модели ямобуров на базе МТЗ

На базовой основе колёсного трактора реализовано несколько модификаций бурового оборудования:

  • ямобуры – буровые приспособления для разработки сравнительно небольших по глубине (до 3 м) отверстий «сухим» методом (без очистки) с использованием простого, наращиваемого или телескопического бура;
  • бурильно-крановые установки – привлекаются для создания скважин глубиной 6-20 метров, наличие подъёмного механизма позволяет работать с грузами больших масс.

Техника привлекается для бурения отверстий большого диапазона диаметров и глубин для разных целей:

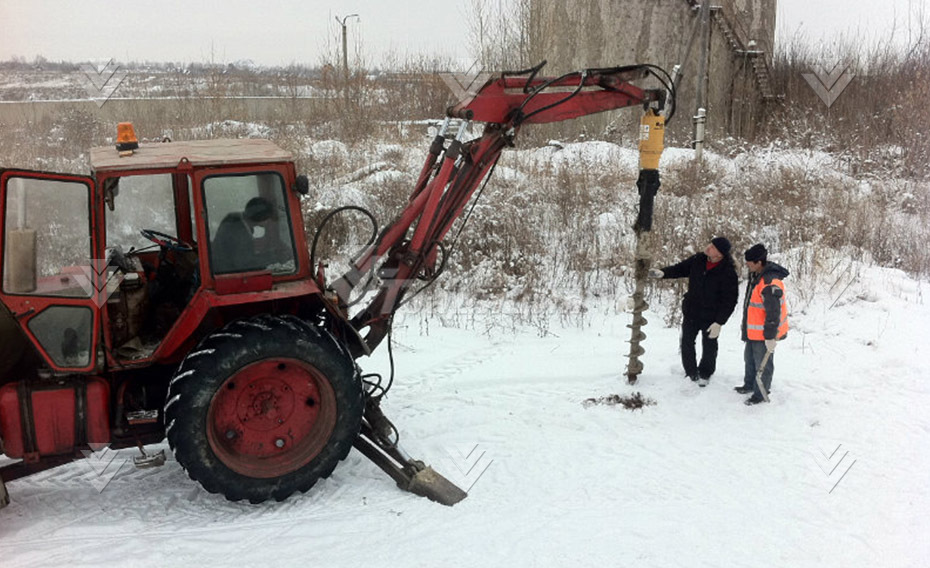

Бурильно-крановая машина в работе

  • установка столбов, линий электропередач;
  • закладывание фундаментов и свай;
  • посадка деревьев;
  • устройство колодцев;
  • геодезические исследования грунта;
  • обнаружение мелкозалегающих водяных пластов.

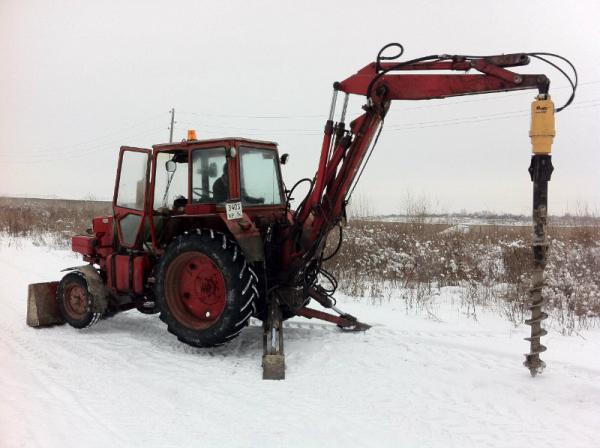

Бурильные машины на базе МТЗ оснащаются вспомогательным навесным оборудованием, необходимым для комплексного выполнения поставленных задач (щетками, отвалами, лебёдками), что позволяет обойтись без привлечения дополнительной техники.

Колёсная основа обеспечивает высокую проходимость и мобильность буровых установок. Машина способна развивать скорость до 40 км/час. Компактные размеры позволяют проводить буровые манипуляции на труднодоступных и ограниченных по площади участках, когда привлечение полноразмерной установки невозможно или нерентабельно.

Буровая техника Э-01-06

Предназначена для бурения только мягкого грунта, не подходит для работы на промёрзшей почве или схожих с ней по твёрдости пластах. Буровая машина Э-01-06 существует в нескольких модификациях, отличающихся только диаметром бура. Небольшой вес и простая конструкция крепления позволяют быстро провести монтаж и демонтаж оборудования. Основные технические параметры:

Буровая машина Э-01-06

  • диаметр отверстий в зависимости от модели – 20, 25, 30, 35, 40 см;
  • масса буровой установки – 235 кг;
  • максимальная глубина бурения – 1,5 метра (при использовании удлинителя – 2,5 метра);
  • крутящий момент – 1300 Н/м;
  • скорость вращения оснастки – 80 обор/мин;
  • масса – 235 кг.

Виды выполняемых работ

В зависимости от параметров выполняемых задач, эксплуатируемое оборудование имеет подкатегории:

  • эксплуатационная техника;
  • разведывательные устройства;
  • машины для технических и вспомогательных процессов.

Типы скважин

Эксплуатационные комплексы используются на предварительных заборах породы для дальнейших работ и исследований грунта. При инженерных работах параметр скважин имеет незначительную глубину.

Разведывательные машины используются для геологических поисков полезных ископаемых. В геологоразведке применяют для нахождения нефти и газа.

В этих же процессах для исследования водяных пластов и бурения артезианских скважин.

Вспомогательное оборудование используется для проделывания скважин под сваи в строительстве при укладке фундамента различной глубины и назначения.

Бурильные установки для погружения свай

Мобильные буровые установкипогружения ЖБ свай

  • При проведении свайных работ на высокоплотных грунтах, мерзлой почве и гравелистом грунте с большим количеством горных в краплений. Сопротивление таких грунтов свая не может преодолеть даже при забивке современными гидравлическими и дизельными молотами, также существует риск деформации железобетонной конструкции при превышении максимального уровня прикладываемой ударной энергии;
  • При создании буронабивных и набивных свай, которые обустраиваются в грунтах на территории строительного участка в заранее пробуренных скважинах.

РисБурение мерзлого грунта под забивку свай

Важно: существует специальный подкласс мобильных буровых установок, который предназначен для использования в свайных работах. Такие МБУ называются бурильно-сваебойными машинами

Отличительной чертой данных установок является одновременная комплектация оборудованием для выполнения бурения(буровой колонной) и забивки свай (копровой мачтой и дизельными сваебойными молотами штангового либо трубчатого типа).
лидерное бурениеКБУкопровая буровая установказабивки свай
Рис: Бурильно-сваебойная машина БМ-811 с буровой колоной и дизельмолотом

БМ-811бурильно-сваебойная установка на колесной базежелезобетонные сваи

Оборудование

Бурильно-крановая машина БКМ-317 содержит:

  1. Раму. Она металлическая, сварная, размещена с помощью стремянок на раме автомобильного шасси. Укомплектована:
    • емкостью для масла, используемого гидросистемой;
    • гидроцилиндром установки мачты — служит для подъема и фиксации последней в рабочем положении, опускания в транспортное;
    • коробкой отбора мощности, которая передает вращение от мотора автомобиля на гидронасос, барабан лебедки, оборудование буровой штанги, обеспечивает 3-скоростной режим и разнонаправленное вращение бура, реверсную работу лебедки;
    • лебедкой — у нее червячный привод кулачкового типа, работающий через полумуфты, последние обеспечивают защиту агрегата по перегрузу;
    • карданами, передающими вращение на узлы и оборудование;
    • гидравлическим насосом — он шестеренчатый, работает от промежуточного вала раздаточной коробки (распредкоробки);
    • гидродомкратами, связанными с аутригерами — они исключают ручную установку буровой на месте работы, делают ее устойчивой при операциях;
    • щитком управления.
  2. Мачту, представляющую сварную металлоконструкцию. Она несет на себе:
    • штангу;
    • вращательное устройство, работающее от механического или гидравлического привода;
    • кронштейн, который обеспечивает работу машины по подъему грузов;
    • граждение и лестницу, выполненные из металлических элементов.
  3. Гидравлическую систему, обеспечивающую:
    • вращение и перемещение бура;
    • переход мачты из транспортного в необходимое для работы положение и обратный процесс;
    • установку/снятие аутригеров, которые используются для придания машине устойчивости.

Для бурения, учитывая плотность грунта, пользуются разными бурами:

  • лопастными — марки БК-012;
  • конусными — БК-02201;
  • колонковыми — Б-04201.

Ямобур вездеход

Бурильное оборудование устанавливается на шасси автомобиля, которое имеет необходимые характеристики для работы с ним и его перевозке. Таким образом, ямобуры обладают проходимостью различной степени. Если ямобур необходимо использовать в труднопроходимых местах на пересеченной местности, то БКУ устанавливают на вездеход, зачастую на колесную формулу с полным приводом

Для проведения работ в городских условиях, применяются более маневренные автомобили, впрочем, в плохих дорожных и погодных условиях она не подойдет и как раз в таких моментах используют вездеходный ямобур.

Благодаря своей универсальности, ямобур-вездеход является многофункциональным средством, способным выполнять бурение скважин, поднимать грузы, а при комплектации монтажной корзиной проводить высотные работы

Принципиальное устройство

В отечественном машиностроении экскаваторные установки данного типа именуются аббревиатурой — «ЭТЦ – Экскаватор траншейный цепной». Пример баровые установки для тракторов  МТЗ — ЭТЦ 1607 и ЭТЦ 1609 в различных модификациях.

Место соединения установки с задней стенкой моста трактора

Баровая установка крепится в задней части трактора в зоне задней стенки корпуса заднего моста и состоит из следующих частей:

  • Редуктор
  • Режущий- копающий аппарат
  • Шнек
  • Крепление

Копающий аппарат

Вид рабочего органа представляет собой шарнирный экскаватор эскалаторного типа, где звенья шарнира оборудованы грунторезными износостойкими шипами. Несущая направляющая часть шарнирного режущего аппарата выполнена в виде плоской шины или стелы, по типу бензопилы, с направляющей по периметру для скользящего движения режущих элементов или выполняющих туже функцию опорных роликов. В передней части рабочая шина оборудована звездочкой привода шарнирного ножа, получающего вращение от редуктора экскаватора. Задняя часть, на свободном конце шины режущего аппарата, оборудована роликом-шестерней выполняющим функцию свободновращающейся направляющей опоры шарнирного ножа. Для компенсации провисания при естественной абразивной выработке шарниров ножа ролик оборудован натяжным винтом.

Рабочее и транспортное положение баровой установки

В транспортном положении нож фиксируется пальцевым стопором. Перевод рабочего органа из транспортного положения в рабочее осуществляется гидроцилиндром в составе баровой установки.

Приводной редуктор

Данная часть баровой установки выполняет функцию преобразователя мощности и передаточного числа, обеспечивает смену направления плоскости вращения от трансмиссии трактора на режущий аппарат траншеекопателя.

Для предотвращения перегрузок редуктор может быть оборудован предохранительной муфтой, защищающей от повреждений как сам редуктор, так и механизм ВОМ в составе трансмиссии трактора.

Дополнительной функциональностью редуктора может быть возможность включения реверсного режима работы активного режущего шарнирного ножа или иметь возможность менять передаточное число привода переключением. Дистанционное переключение направления вращения привода экскаватора, из кабины трактора, может осуществляться гидроуправляемой муфтой в строенной в механизм редуктора.

Отгребающий шнек

Для предотвращения просыпания грунта с краёв отрытой траншеи баровый экскаватор может быть оборудован горизонтальным шнеком, копирующим поверхность поперёк траншеи. Левое правое крыло шнека имеют разноимённое направление витков для удаления грунта от краёв траншеи в стороны. Привод шнека осуществляется от редуктора экскаватора одновременно с экскаваторным ножом.

Крепёж

Основная часть баровых установок присоединяется к задней части корпуса трансмиссии трактора с помощью системы кронштейнов. При этом требуется полный демонтаж трёхточечной навески трактора. Предпочтительным является соединение с задней стенкой, нижней плоскостью и боковыми частями корпуса заднего моста без участия мест крепления на полуосевых чулках задних ведущих колёс, которые в конструкции трактора МТЗ 82 являются слабым местом, плохо переносящим нагрузки.

Виды ямобуров

Бурильное оборудование для колёсных тракторов делится на две большие группы:

  1. Собственно ямобуры, предназначенные для бурения скважин глубиной до 3 м «сухим» способом (без очистки). При этом может использоваться обычный, наращиваемый или телескопический бур.
  2. Бурильно-крановые установки применяются для устройства скважин глубиной до 20 метров.
  3. Оснащаются подъёмным механизмом, что позволяет работать с большим объемом извлекаемого грунта.

Обязательно почитайте: Измельчитель травы своими руками

По типу рабочего снаряда бурильные механизмы разделаются на:

  1. Ударно-канатные. В основе конструкции – желонка. Изготавливают её из круглой в сечении полой стальной трубы диаметров 80—120 мм и длиной 50—100 см. С одного торца приваривается металлическая ручка, с другого устанавливается металлический или резиновый клапан. Желонка закрепляется на раме с лебедкой и опускается в скважину под действием силы тяжести. При достижении дна язычок клапана открывается, желонка захватывает часть грунта, после чего ее поднимают наверх. Язычок клапана при этом закрывается, удерживая грунт внутри.
  2. Шнековые. К этому типу относится большинство ямобуров. Представляют собой стальные трубы с винтовой лентой диаметром 100—200 мм и длиной от 2 м. При вращении шнека грунт по резьбе поднимается наружу. По мере заглубления бур наращивают, добавляя металлические штанги.
  3. Роторные. Обеспечивают бурение с одновременным вымыванием грунта. Бур оснащается специальными твердосплавными коронками. Для подачи воды используют мотопомпы.
  4. По типу обрабатываемой почвы различают буры для мягкого грунта, твёрдого и скальных пород.

Последние два относятся к профессиональному оборудованию. Однако владельцы личных тракторов чаще имеют дело с мягкими грунтами: черноземами, песочными или глинистыми. В таких условиях можно обойтись самодельным или недорогим готовым буром.

Устройства делятся на виды в зависимости от условий работы

Популярные модели

Самой популярной моделью бурильной машины на постсоветском пространстве стала БМ-205Д. Именно её устанавливают на базе тракторов МТЗ-80 (82) в большинстве случаев. Существует три модификации:

  1. БМ-205Д -01 (с загрузочным устройством);
  2. БМ-205Д-01 (с отвалом для уборки снега и грунта);
  3. БМ-205В (с отвал для уборки снега).

Для менее масштабных работ широко используется НБУ-1300. Это компактный бур, подсоединяемый к ВОМ трактора как обычное навесное оборудование. Также хорошо себя зарекомендовали модели таких производителей как МТЗ, AgroMax, Wirax, AgroTehKomplekt.

Обязательно почитайте: Принцип работы снегоочистительной машины

Если бюджет ограничен, а у владельца трактора есть богатый опыт работы с металлом и лишний материал, стоит поинтересоваться, как сделать ямобур на трактор своими руками. Очень часто бывает, что в гараже или мастерской лежит ненужный шнековый бур. Если нет, его можно сделать самому из тонкой трубы и лопастей, вырезанных из стального листа.

Самый простой вариант для полуручного бурения – присоединить к шнеку гидромотор, который соединить шлангами с гидравлической системой трактора. Шнек оснащается двумя длинными ручкам, за которые держатся рабочие. Конструкция очень простая, однако работает только при бурении на глубину до 20–30 см и желательно на легких грунтах.

Для более серьезных работ потребуется собрать конструкцию из шнекового бура, труб и автомобильного редуктора от заднего моста (подойдёт от Москвича, УАЗа, Лады). В этом случае бурение осуществляется без помощников, за счёт одной только мощности мотора. Если сделать такой ямобур своими руками на трактор, средняя скорость бурения составит около 2 м за 5-10 минут.

Перед началом работ следует внимательно изучить технические характеристики трактора, чтобы не перегрузить его кузов и ходовую часть. Также полезно ознакомиться с видеороликами и примерами чертежей, которые легко найти в сети.

Ямобур можно купить или изготовить самостоятельно

Буровые установки на базе МТЗ 80 и 82

Трактора МТЗ 80 и 82 выпуска Минского завода дают буровым на их основе универсальность и надежность в действии, неприхотливость в обслуживании, а также экономичность в эксплуатации.

Для таких бурильных машин характерны следующие особенности:

  • Колесная основа с высоким дорожным просветом дает высокую проходимость машины.
  • Все буровое оборудование крепится на них в виде навески с гидравлическим управлением.
  • Комплектуются гидродомкратами для устойчивости положения во время выполнения работ.
  • Быстро устанавливаются и демонтируются, компактны и немного весят.

Кроме того, такие буровые установки являются универсальной техникой, так как кроме бурения могут исполнять еще целый ряд разнообразных задач.

Могут конструкционно различаться по назначению и возможностям:

  1. Ямобуры – это устройства для копки сравнительно неглубоких ям, используемых в строительстве, сельском хозяйстве и т.п. (под установку столбов и фундаментов, посадку деревьев). Бурят методом шнека «на сухую», то есть без дополнительной очистки, на глубину до 3-х м. Имеют один простой, телескопический либо наращиваемый шнек.
  2. Бурильно-крановые агрегаты наряду с бурением скважин оснащены функциями погрузчика – могут выполнять разгрузку, погрузку и некоторые ремонтные работы. Создают отверстия до 6-ти – 20-ти метров глубиной посредством шнекового сверления.
  3. Для устройства скважин большой глубины (30-300 метров) для подачи воды и других нужд. Эти машины применяют различные способы бурения (шнек, пневмоударник) с дополнительной очисткой получаемых скважин промывкой и продувом и без нее.

Виды буровых установок

Комплекс устройства и смежных агрегатов для оборудования скважин используется в таких промышленных сферах, как:

  • нефтедобывающая и газодобывающая отрасль;
  • строительство;
  • горнодобывающая отрасль;
  • при геологоразведке.

В научных исследованиях применяются установки, модифицированные под добычу геологических образцов.

Буровые установки комплектуются в зависимости от следующих параметров:

  • назначения скважины;
  • с учетом климатических зон;
  • параметров грунта.

В строительстве и при некоторых методах геологоразведки используют передвижные или самоходные буровые установки.

Переносные комплексы или отдельные конструкции применяются при геологоразведке в горных массивах.

В зависимости от технических параметров работ, свайные установки классифицируются по типу привода, или способом питания на следующие подгруппы:

  • Дизельные – конструкции небольшой мощности, осуществляют бурение до 100 м, отличаются высокой мобильностью.
  • Электрические – небольшая мощность техники позволяет в короткие сроки устанавливать артезианские скважины.
  • Электрогидравлические – использование распространенного типа питания, позволяет применять технику во всех сферах.
  • Дизельно-электрические – применяется в оборудовании высокой мощности для использования в твердых, горных породах на значительную глубину (до 6 тыс. м).

В зависимости от климатической зоны, агрегаты имеют категорию: плавучие буровые (предназначены для работ на воде), наземные.

Бурильно-крановые машины и ямобуры БКМ на базе трактора

Бурильно-крановые машины и ямобуры БКМ на базе трактора нередко становятся единственным вариантом спецтехники, доступной для выполнения строительных, электромонтажных и других работ на загородных участках, пересеченной и другой труднопроходимой местности. Бурение скважин, погрузочно-разгрузочные операции, установку свай, опор и столбов ЛЭП приходится осуществлять в местах, где ресурса проходимости колесных грузовиков-вездеходов оказывается недостаточно. Успешной заменой автомобильных кранов-манипуляторов и ямобуров становятся бурильно-крановые машины на базе трактора, смонтированные на колесном или гусеничном шасси. Выгодно купить бурильно-крановую машину на базе трактора с оптимальными рабочими характеристиками можно в нашей компании. В каталоге представлены наиболее популярные модели, отличающиеся высокой проходимостью, надежностью и хорошей производительностью. Подобная спецтехника привлекается для выполнения разноплановых местных работ, не предусматривающих перемещения на большие расстояния. Бурильно-крановые машины и ямобуры на базе трактора на гусеничном шасси не только успешно преодолевают различные препятствия, но и справляются с полным бездорожьем. Гусеничные БКМ на базе трактора имеют различные рабочие характеристики, определяющие тип и модель шасси для монтажа БКУ. Модели БКМ Hotomi BUER LS 2656-001 и бурильно-крановая машина TAURUS 086A на базе MCH-10 оснащены мощной бурильной установкой и краном-манипулятором с телескопической стрелой, высота подъема которой достигает 20 метров. При этом ямобуры на базе трелевочного трактора MCH-10 способны оперативно бурить лунки диаметром до 100 см на глубину до 5 метров, работать с грузами, вес которых достигает 7-7,5 тонн. Не меньшей популярностью у строителей, электромонтажников и других специалистов пользуются более легкие гусеничные модели БМ-531 и БМ 534. Ямобуры на базе трактора ТЛТ-100 или МТЧ-4 обеспечивают погрузку и выгрузку, перемещение грузов массой до 2 тонн, бурение скважин для установки столбов, опор, свай, заборов и других конструкций на глубину до 5 метров. Представители БКМ на базе колесного трактора – спецтехника линейки МТЗ. Модели отличаются хорошей проходимостью, оснащены оборудованием многоцелевого применения, в состав которого входят крановая и бурильная установка с гидравлическим приводом. Дополнительно на бурильно-крановые машины на базе трактора могут монтироваться фронтальный гидравлический погрузчик и бульдозерный отвал. Одна из моделей БКМ на базе трактора, успешно используемых в различных российских регионах – БМ-205Д. Среди преимуществ ямобура владельцы выделяют: небольшие габариты и оптимальные рабочие характеристики; хорошую проходимость, обеспечиваемую полным приводом 4 на 4, высокую маневренность в узких местах; универсальность применения – возможность транспортировки сыпучих грузов, бурение скважин под столбы, сваи, заборы на глубину до 3 метров, подъем и опускание грузов на высоту до 7 метров; простоту эксплуатации и обслуживания БКМ; доступную стоимость и невысокие эксплуатационные затраты.

Описание

Бурильно-крановая машина (БКМ) на вездеходном шасси КАМАЗ 43502  оборудована БКУ Kanglim KDC-5600, которая обеспечивает проведение бурильных работ на глубину до 5 метров, а также грузоподъемных работ весом до 4 тонн. Ямобур в отличие от обычного КМУ со шнековым буром позволяет оператору-крановщику использовать кран-манипулятор в качестве грузоподъемного механизма без снятия бура.

Назначение: бурение скважин для монтажа: свай для фундамента; столбов уличного освещения; столбов ЛЭП; опорных столбов мостов; уличных рекламных щитов; столбов заборов, ограждений и мачт.

Данная модель автомобиля может быть выполнена на шасси:

  • На шасси КАМАЗ 43502-66 (4х4, двигатель Cummins ISB6.7, 280 л.с.).
  • На шасси КАМАЗ 43118-46 (6х6, двигатель 740.55 (Е-4), 300 л.с.).

Технические характеристики бурильно-крановой машины

Параметры масс

43502-66

Полная масса бурильно-крановой машины, кг

12730

Распределение нагрузки автомобиля полной массы

На передний мост, кг

5090

На заднюю тележку, кг

7640

Двигатель

Модель

Cummins ISB6.7- (Е-5)

Тип

Дизельный с турбонаддувом, с промежуточным охлаждением наддувочного воздуха

Мощность, л.с.

280

Трансмиссия

Коробка передач

ZF9

Раздаточная коробка

Механическая, двухступенчатая с блокируемым межосевым дифференциалом

Главная передача

Передаточное отношение

5.94

Топливная система

Вместимость топливных баков, л

210+210

Шины

Размерность шин

425/85 R21

Габаритные размеры

Длина, мм

8280

Ширина, мм

2520

Высота, мм

3650

  • Kanglim KDS 5600 (Ю.Корея).
  • JunJin SA040 (Ю.Корея).

БКМ Камаз 43502 с JunJin SA040

Технические характеристики бурильных установок

БКМ

Kanglim KDS 5600

JunJin SA040

Грузовой момент, т*м

16,0

15,0

Максимальная грузоподъемность, кг

4000

4000

Максимальный вылет, м

12,8

12,8

Глубина бурения, м

4,5

Диаметр бурения, м

0,5

0,45

Скорость вращения, об/мин

30-50

Возможна установка дополнительного оборудования:

Корзина монтажная для подъема людей (г/п 200кг, 2-х местная).

Производитель

Kanglim

Страна

Южная Корея

Длина (м)

1,5

Ширина (м)

Высота (м)

1,5

Вес (кг)

Грузоподъмность (кг)

200

Комлектация: Поворотный редуктор, Гусек, Переходная плита, Быстросъемник, Балансировочный цилиндр, 4 болта

Пульт дистанционного управления HETRONIC для КМУ, БКУ (Европейский производитель).  Кнопочный пульт, пропорциональное управление каждым действием.

Это интересно: ТОП-5 комбайнов Акрос от компании Ростсельмаш по техническим характеристикам — расписываем во всех подробностях

Преимущества баровой установки

При выполнении землеройных работ в части рытья траншей для укладки коммуникаций водопроводов, газопроводов, электрических кабелей различного назначения часто применение строительных экскаваторов функционально и экономически неоправданно. Использование баровой установки характеризуется рядом преимуществ в сравнении с копанием траншей обычным строительным экскаватором.


Работа траншеекопателья на базе МТЗ

  1. Высокая производительность в виду рациональности выемки объёма грунта.
  2. При условии пресечения коммуникацией дороги траншеекопатель данного типа позволяет максимально сохранить дорожное покрытие.
  3. Характер работы режущего аппарата позволяет применять траншеекопатель данного типа на грунтах высокой твердости и плотности.
  4. Идеальная геометрия траншеи по заданной ширине и глубине, не требующая дополнительного привлечения ручного труда позволяет повысить качество монтажа и долговечность эксплуатации укладываемой коммуникации.
  5. Чисто механический характер работы рабочего органа траншеекопателя не оказывает нагрузки, и не требует дополнительного переоборудования гидросистемы трактора.


Работа бары по твердому дорожному покрытию


Траншея после работы баровой установки

Гидравлическая система трактора МТЗ

Трактор МТЗ оснащен надежной гидросистемой, управляющей буровыми орудиями. Гидравлика имеет следующие основные параметры:

Схема гидросистемы тракторов МТЗ

  • количество цилиндров — 3;
  • тип цилиндров — двустороннего действия;
  • тип насоса — шестеренчатый;
  • давление в системе — 16 МПа.

Установки для бурения скважин на базе МТЗ отличаются простой конструкцией и компактными габаритами, надежностью, неприхотливостью в обслуживании и высокой производительностью. Помимо основной функции, буровые установки выполняют дополнительные виды работ: одна единица оборудования заменяет ряд сопутствующего оборудования. Наличие запчастей повышает степень ремонтопригодности.

Продажа автобусов, продажа спецтехники

Главная > Каталог техники > Буровые установки > Бурильно-крановые машины > БМ-205Д (МТЗ-82.1)

Бурильно-крановая машина БМ-205Д гидравлическая

имеет увеличенную до 3 метров, по сравнению с бурильно-крановой машиной БМ-205В, глубину бурения. Отличительной особенностью машины является установка гидравлического привода вращения бурильного инструмента и гидравлической грузоподъемной лебедки импортного производства. Тип бурового инструмента — лопастной бур. Тип привода подачи бурового инструмента — гидравлический. Тип — привода вращения бурового инструмента — гидравлический. Наличие регулируемой гидравликой подачи бура на забой и автоматического регулирования скорости вращения бура позволяет выбрать наиболее оптимальный и быстрый режим бурения грунта.

  • Базовое шасси: Колесный трактор МТЗ-82.1
  • Максимальная глубина бурения, м: 3
  • Диаметр бурения, м: 0,36; 0,50; 0,63; 0,80
  • Тип основного бурильного инструмента: Лопастной бур
  • Способ бурения: Циклический
  • Угол бурения, град.: 60−102
  • Максимальный крутящий момент на бурильном инструменте, Нм: 4900
  • Расчетная максимальная осевая нагрузка на бурильном инструменте при выглублении, кН: 31,65
  • Тип привода подачи бурильного инструмента: Гидравлический
  • Тип привода вращения бурильного инструмента: Гидравлический
  • Тип привода кранового оборудования: Гидравлический
  • Частота вращения бурильного инструмента, об/мин: 40-90
  • Максимальная грузоподъёмность кранового оборудования, кг: 1250
  • Максимальная грузоподъемность погрузчика, кг: 750
  • Максимальная высота подъёма грузового крюка, м: 7
  • Техническая производительность (при бурении скважин диаметром 0,5 м на грубину 3 м в немерзлых грунтах III категории), м/ч: 15
  • Преодолеваемый уклон в транспортном положении, градусов (продольный): 15
  • Преодолеваемый уклон в транспортном положении, градусов (поперечный): 12
  • Габаритные размеры в транспортном положении, мм (длина х ширина х высота): 7400х2100х3990
  • Габаритные размеры в рабочем положении, мм (длина х ширина х высота): 7400х2100х7500
  • Масса полная, кг: 6500
  • Скорость транспортная, км/ч: 20
  • Удельный контрольный расход топлива в режиме бурения, литров: 13

Отличительные особенности гидравлической бурильно-крановой машины БМ-205Д.

1. Проведена «глубокая» модернизация бурильно-крановой машины БМ-205Д, которая заключается не только в изменении показателей назначения, но и в применении современных подходов к конструкции изделия. 2. Показатели назначения (характеристики) в том числе: — увеличена глубина бурения до 3 метров; — увеличена грузоподъёмность кранового устройства до полутора тонн; — увеличена высота подъёма крюковой подвески; — возможность установки фронтального погрузчика ДЗ-133А, грузоподъёмностью 800 кг. 3. Конструктивные особенности. — применён гидравлический привод вращения штанги с автоматическим регулятором скорости вращения и крутящего монента; — в гидросистеме машины использованы комплектующие изделия ведущих производителей; — усилены металлоконструкции несущей рамы, кранового устройства, опорных элементов и других узлов за счёт применения замкнутых профилей, соединений «в шип» с последующей сваркой, использования гибочных операцих вместо сварки и других технических решений; — применена гидравлическая лебёдка грузоподъёмностью 1,25 т; — предусмотрена возможность установки дополнительного раскрепляющего устройства и съёмной лестницы; — в гидросистеме машины применены рукава высокого давления специального исполнения, позволяющие отказаться от металлических трубопроводов.

Интересует покупка модели БМ-205Д (МТЗ-82.1)?

по покупке по телефону 8-800-1000-048 или заполните форму

Скрыть форму вопроса

Задайте нам вопрос

Отзывов пока нет

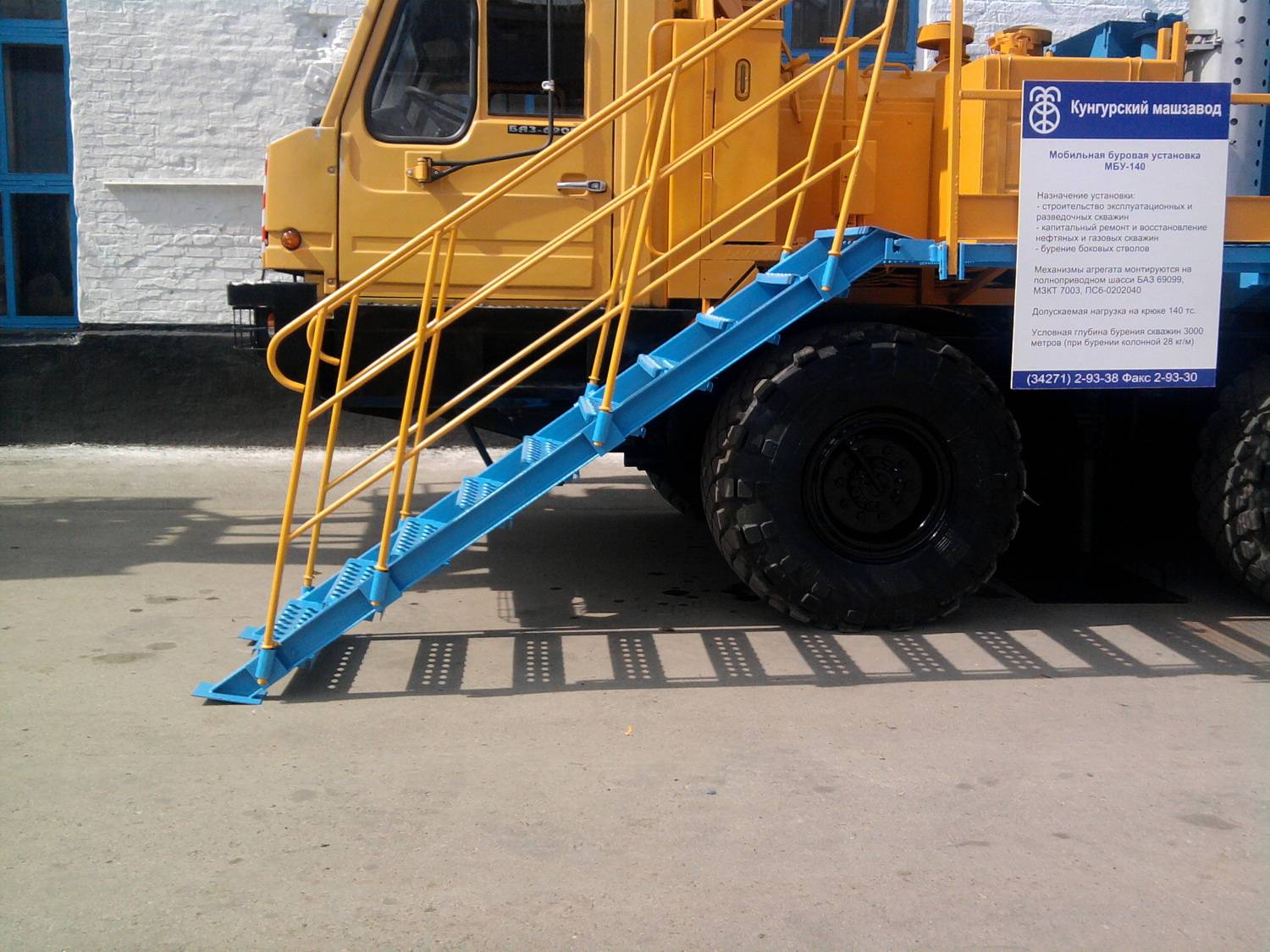

Преимущества мобильной буровой машины

  • Высокая продуктивность – современные МБУ способны бурить до 200 погонных метров скважин в течении одной рабочей смены;
  • Функциональность – МБУ актуальны как при лидерном бурении, так и при создании скважин под буронабивные сваи, такие машины могут вести не только вертикальное, но и наклонное бурение;
  • Надежность и долговечность – при своевременном техническом обслуживании срок эксплуатации МБУ может превышать 50 лет. Нередко можно увидеть на строительных объектах буровые машины производства 70-80 годов;
  • Мобильность и маневренность – колесные МБУ способны своим ходом добираться на место проведения работ, что значительно уменьшает стоимость перебазирования техники. Все буровые машины комплектуются дополнительными упорами (аутригерами), которые позволяют им работать на площадках с неровным рельефом;
  • МБУ, в зависимости от целевого назначения, могут оборудоваться разными буровыми инструментами – от стандартных шнековых буров для мягкой почвы до твердосплавных шарошечных долот, предназначенных для вскрытия скальной породы;
  • Возможность бурения под защитой обсадных труб позволяет МБУ обустраивать скважины в несвязных грунтах, плывунах и почве с высоким уровнем грунтовых вод.


РисБурение под защитой обсадной трубы

Классифицирование по способу передвижения

Буровые комплексы имеют типологию по способу передвижения.

Переносные

Малогабаритная переносная буровая установка «Вектор ВР-2.120»

Техника небольших размеров используется для бурения до 200 м. Эти машины имеют небольшой вес (до 1000 кг), быстро комплектуются на участке, не требуют наличия сертификатов соответствия при буровых работах. Поскольку все элементы агрегата разбираются, переносятся и собираются на месте непосредственно – второе название малогабаритных установок – переносные буровые.

Чаще всего используется электрический привод, поскольку необходимое питание составляет 220 V. Такие агрегаты наиболее распространены при бурении водяных колодцев и артезианских скважин.

Переносные ручные

Разновидность малогабаритного оборудования используется для ремонта скважин, при мелком строительстве для отверстий под сваи и столбы, при монтаже отопительных систем.

Ручная буровая установка

Самоходные

Агрегат располагается на транспортном средстве большой грузоподъемностью. Оснащена установка рамой и кабиной. Для передвижения данного вида оборудования не требуется дополнительного транспорта.

Универсальная буровая установка ПБУ-2

Агрегат устанавливается на основу гусеничных тракторов, вездеходов, как наиболее распространенный вариант, используется рама КАМаЗ. При использовании установки при водном бурении используются катера или другой водный транспорт.

Самоходные буровые установки применяются в промышленной сфере для установки свай при промышленном строительстве, при добыче нефти и газа, реже в мелком хозяйстве. Используется гидравлическая или механическая система, при питании от двигателя буровой, электродвигатель или гидромотор.

К преимуществам самоходных буровых установок можно отнести следующие критерии:

  • Возможность использования в труднопроходимой и горной местности, за счет монтажа установки на соответствующую основу.
  • Использование канатного способа для скважин.
  • Установку не нужно демонтировать после использования.
  • Возможность эксплуатации в качестве стационарного агрегата.
  • Более дешевый ремонт, в сравнении со стационарными машинами.

К самоходным агрегатам относят класс гидравлических машин. Преимущество гидравлической системы состоит в том, что агрегат не нуждается в электропитании. Бурение осуществляется за счет веса утяжеленного бура.

Стационарные

Буровые агрегаты, оборудованные дополнительными опорами и монтажными элементами. Изготавливаются по типу блочного модуля, применяются при нефтедобыче и газодобыче. Модули оснащаются вышками с электронным управлением буровых работ.

В качестве дополнительных блоков в модули устанавливаются системы очистки, обогревательные установки и прочее оборудование. Для производства нефтяных скважин в условиях пониженных температур, разрабатываются стационарные буровые с дополнительными блоками питания для поддержания рабочей температуры.

Поделитесь в социальных сетях:FacebookX
Напишите комментарий
