Двигатель Д-242: технические характеристики

Трактор мтз 82 — мощность двигателя, установленные модели

На тракторах серии 82 от Минского тракторного завода устанавливаются четырехцилиндровые двигатели Д-240 и Д-243, а также их модификации. Например, двигатель Д-240 с индексом Л имеет пускач, тогда как обычный заводится электростартером.

На некоторых моделях устанавливается предпусковой подогреватель, который позволяет оперативно заводить трактора зимой.

Современные модели оснащаются силовым агрегатом объемом 5,75 л. и мощность в 80 л.с. На более ранние модели установили двигатели мощностью 75 л.с.

Устройство двигателя трактора МТЗ 82

Силовой агрегат МТЗ 82 включает в себя следующие элементы:

• Систему охлаждения;
• Газораспределительный механизм;
• Кривошипно-шатунный механизм;
• Система питания;
• Пусковая система.

Под термином “дизель”, обычно понимают сам поршневой двигатель, который вырабатывает энергию при сгорании дизельного топлива. Сгорание происходит в камерах цилиндра, куда мелкодисперсное топливо поступает под давлением через форсунки. Регулировкой форсунок можно обеспечить повышение мощности силового агрегата, либо уменьшения расхода топлива.

Блок цилиндров двигателя МТЗ 82

Блок цилиндров — самая массивная часть силового агрегата. Основа изготавливается из высокопрочного серого чугуна, снаружи и внутри монтируются агрегаты и механизмы, к рубашке охлаждения подведены трубки с охлаждающей жидкостью.

Сверху к блоку цилиндров прикреплена головка блока.

Блок цилиндров — основа двигателя МТЗ 82, к которой осуществляется крепление всех остальных деталей. Именно в нем происходит сгорание топлива.

Объем двигателя МТЗ 82

Рабочий объем силового агрегата на моделях МТЗ 82: двигатель Д-240 и Д-243 — 4,75 л. Мощность зависит от особенностей модели и варьируется от 75 до 80 л.с. Спецификацию двигателя можно посмотреть в техническом паспорте приобретаемого трактора.

Масло в двигателе МТЗ 82

В двигателях тракторов Беларус модели 82 используется комбинированная система подачи смазочных материалов. Одна часть рабочей жидкости поступает в двигатель под давлением, другая — наносится на детали путем разбрызгивания. Блок цилиндра оборудован продольным каналом, по которому по отводным канавкам смазка поступает к опорным шейкам и коренному подшипнику.

Остальные детали двигателя МТЗ, нуждающиеся в смазке, обрабатываются разбрызгиванием.

Схема двигателя МТЗ 82

Схема двигателя Д-240: 1 — маховик; 2 — сапун; 3 — прокладка головки цилиндров; 4 — головка блока цилиндров; 5 — крышка головки блока цилиндров; 6 — валик коромысел; 7 — тарелка пружины клапана; 8 — выхлопной клапан; 9 — всасывающий клапан; 10 — пружина клапана; 11 — стойка валика коромысел; 12 — коромысло клапана; 13 — колпак крышки; 14 — штанга; 15 — блок цилиндров; 16 — толкатель клапана; 17 — щит распределения; 18 — крышка распределения; 19 — регулировочный болт; 20 — амортизатор с ограничителем; 21 — передняя опора двигателя; 22 — манжета; 23 — шестерня привода масляного насоса; 24 — распределительная шестерня коленчатого вала; 25 — шестерня распределительного вала; 26 — распределительный вал; 27 — коленчатый вал; 28 — шатун; 29 — противовес; 30 — поршневой палец; 31 — поршень; 32 — уплотняющее кольцо гильзы; 33 — поддон картера; 34 — манжета; 35 — гильза блока цилиндров; 36 — задний лист; 37 — втулка.

Особенности двигателя МТЗ Д-243

Двигатель Д-243 не оснащен в базовой комплектации турбонаддувом,имеет вертикально расположенные цилиндры с впрыском топлива непосредственно в камеры сгорания. Его предназначение — установка на трактора тягловым классом 1,4-2,0 т/с, а также другие машины коммунальногО. промышленного, сельскохозяйственного назначения.

Эта модель отличается повышенной надежностью и производительностью. Она обеспечивает работу трактора на сложных грунтах, с прицепным и навесным оборудованием “тяжелого” класса. При несколько повышенном расходе топлива этот тип двигателя уверенно чувствует себя с самым современным оборудование, подключаемым к силовым установкам. К тому же. он ориентирован на стандарт топлива “Евро 3”, который остается одним из самых распространенных в сельском хозяйстве.

Не знаете, какую модель трактора МТЗ 82 с дизельным двигателем выбрать для ваших услови? Закажите услугу “Обратный звонок” (предоставляется бесплатно), и наш консультант расскажет вам все необходимые сведения о силовых агрегатах популярных моделей сельхозтехники Минского тракторного завода.

Технические характеристики двигателя Д-242

К числу наиболее востребованных двигателей, которые повсеместно используются в отечественной сельскохозяйственной технике, целесообразно отнести моторы ММЗ. Характеристики Д 242 сделали модель крайне популярной, а длительный срок службы позволяет значительно реже выполнять капитальный ремонт.

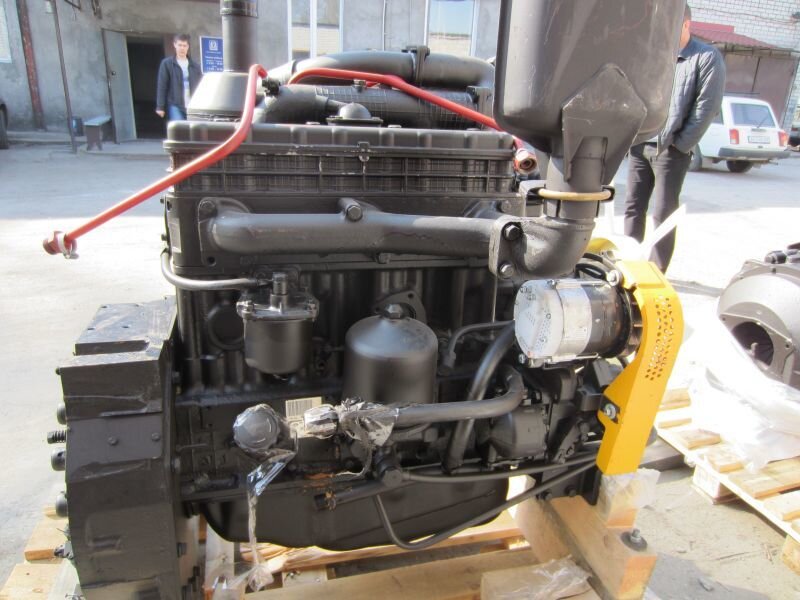

Дизельный двигатель Д-242

Прежде чем рассмотреть технические характеристики двигателя Д 242, следует более подробно ознакомиться с характерными особенностями моторов этой модели. Они были разработаны Минским Моторным Заводом и предназначены для использования в конструкции популярных видов тракторной техники, например, МТЗ или ЮФЗ.

Агрегаты относятся к категории дизельных, отличаются низким уровнем потребления топлива, что позволяет значительно снизить затраты на эксплуатацию. На территории РФ, а также стран СНГ можно без особых проблем приобрести запчасти для этой модели, а их цена позволяет свести к минимуму расходы на ремонт изделия.

Описание

Если ознакомиться с фото подобного механизма, можно сделать вывод, что дизельный двигатель МТЗ модификации Д-242 представляет собой переработанную версию базовых моделей, которых в линейке сразу 2 — Д-243, а также Д-245. К числу основных отличий рассматриваемой модификации от базовых аналогов целесообразно отнести следующие особенности:

• коленвал лишен противовесов;
• вентилятор диаметром 45 см;
• шкив коленвала обладает диаметром 17см.

Помимо стандартной 242-ой модели, широкое распространение получила её «Л» версия, которая несколько отличается по своему техническому устройству. Главным отличием представляется наличие пускового двигателя, который используется для более стабильного, уверенного запуска силового агрегата в условиях низких температур.

Нередко встречается модель 71Т, которая предусматривает наличие турбонаддува, что делает устройство значительно более эффективным, технически совершенным и надежным.

Устройство Д-242

Изучая ДВС д242, необходимо рассмотреть основные элементы его конструкции. Он представляет собой 4-х тактный мотор, работающий на дизельном топливе, предусматривающий рядное расположение цилиндров. Устройство работает по принципу непосредственного впрыска топлива, а для его последующего воспламенения используется сжатие.

Стандартная версия мотора лишена механизма турбонаддува, ввиду чего несколько уступает по рабочим показателям более продвинутой турбированной версии. Поскольку силовой агрегат был спроектирован для эксплуатации в конструкции популярных моделей тракторной техники, он рассчитан на интенсивный режим работы.

Основными элементами конструкции является:

• корпус;
• коленвал;
• стартер;
• блок цилиндров;
• поршневая группа;
• маховик;
• вентилятор.

С целью предотвращения перегрева, который является острой проблемой, особенно в жаркое время года, конструкция изделия предусматривает наличие системы жидкостного охлаждения. Необходимо отметить, что мотор Д 242а прослужит длительное время при условии надлежащего обслуживания.

Оно предусматривает выполнение ряда действий:

• контроль уровня масла каждую рабочую смену с помощью специального масломера;
• удаление загрязнений из фильтра грубой очистки — выполняется каждые 125 рабочих часов;
• проверка степени натяжения ременного механизма вентилятора — через 125 часов работы;
• качество и количество масла в системе воздухоочистителя;
• очистка центробежного фильтра.

Технические характеристики двигателя Д-242

Выдающиеся технические параметры подобного рода устройства сделали его оптимальным решением для использования в качестве мотора тракторной техники МТЗ, которая является одной из самых популярных в сельскохозяйственной сфере. К числу основных рабочих показателей этого легендарного двигателя стоит отнести:

• число цилиндров, диаметр — 4 шт., 11 см;
• схема расположения цилиндров — L;
• рабочий объем — 4,75 л;
• мощность — 60 л.с.;
• масса — 430 кг;
• ход поршня — 12,5 см.

Как и другие дизельные силовые агрегаты, рассматриваемая модель отличается повышенной частотой вращения, которая достигает 1800 об/мин, что позволяет транспортному средству успешно передвигаться по плохим дорогам и бездорожью.

Дизельный Д-242 представляет собой отличный силовой агрегат, сконструированный специально для использования в различной спецтехнике. Благодаря своим рабочим показателям он повсеместно используется в тракторах МТЗ до сих пор, а низкая стоимость запчастей делает обслуживание мотора малозатратным.

Системы двигателя Д-243

Рассмотрим основные системы, обеспечивающие работу дизеля, его узлов и механизмов. Системы без которых его работа не возможна.

От бесперебойной работы каждой из систем зависит работоспособность двигателя. Неполадки в любой из представленных систем могут вести, как к сбоям в работе и выходу из строя отдельных комплектующих, так полного выхода двигателя из строя.

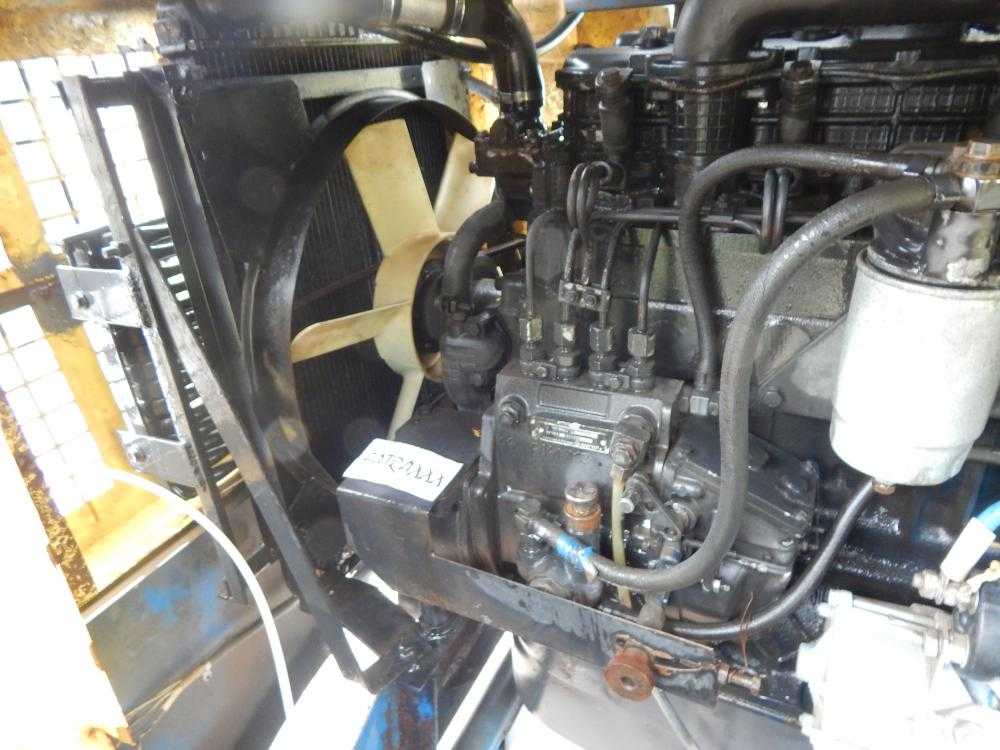

Система питания двигателя Д-243

Включает в себя:

• Топливный насос высокого давления (ТНВД);
• Форсунки;
• Фильтр тонкой и грубой очистки;
• Воздухоочистители и всасывающий коллектор.

ТНВД.

Двигатель Д-243 оснащен насосом 4УТНИ. Все ТНВД работают от коленвала, посредством распределительных шестерен. Комплектуются такие насосы всережимным регулятором, двумя управляющими рычагами и подкачивающим поршневым насосом.

Регулятор корректирует подачу диз. топлива. А так же обогащает подачу во время пуска. Подкачивающий насос размещен на корпусе ТНВД, кулачковый вал посредством эксцентрика служит ему приводом.

Детали насоса ТНВДчерез специальный канал смазываются маслом из основной магистрали смазочной системы двигателя.

Форсунка. Осуществляет впрыск соляры в цилиндр, а так же четко контролирует его начало и конец . Распылители для форсунок на дизелях Д-243 применяются пяти дырчатые.

Фильтры топливные, тонкая и грубая очистка. Грубая очистка – это предварительная фильтрация топлива от воды различных крупных включений и примесей. В состав фильтра входят, стакан с встроенным успокоителем, отражатель с фильтрующей сеткой, рассеиватель. Отстой из фильтра удаляется открытием пробки в днище корпуса фильтра.

Фильтр тонкой очистки предназначен для финальной чистки дизельного топлива. Фильтрация происходит с помощью сменного бумажного элемента. Отстой из фильтра удаляется через пробку в дне стакана, а воздух удаляется через пробку в верхней части фильтра.

Воздухоочистители и всасывающий коллектор. Воздух очищается в два этапа: центробежная чистка воздуха (сухая) и масленый уловитель пыли с тремя щитинистыми капроновыми элементами.

Система смазки двигателя Д-243

Система смазки на Д-243 комбинированная. К подшипникам коленвала и распредвала, втулкам промежуточной шестеренки и приводной шестерни ТНВД, приводу клапанов смазка подается под давлением. Методом разбрызгивания масла смазываются детали кривошипно-шатунного механизма (кроме подшипников коленвала) и такие элементы механизма газораспределения, как кулачки распредвала, штанги, толкатели.

Масляный насос.

в системе шестеренчатый, односекционный. Закреплен на крышке 1-го коренного подшипника с помощью болтов. Через патрубок и каналы в блоке, масло поступает в центрифугу, где удаляются тяжелые примеси и продукты износа.  После центрифуги масло охлаждается в радиаторе, а затем в магистраль двигателя.

В корпусе центрифуги находятся сливной, редукционный и предохранительный клапаны. При холодном пуске, во избежание повышенного давления, редукционный клапан пускает масло сразу в магистраль, в обход радиатора.

Предохранительный клапан поддерживает давление перед центрифугой 0,8 МПа. При избыточном давлении часть масла сбрасывается в картер без очистки.

Сливной клапан регулирует давление в системе на уровне 0,25-0,35 МПа. Если это значение превышается, избыток масла сбрасывается в картер.

 Система охлаждения двигателя Д-243

Охлаждение жидкостное, циркуляция принудительная, от центробежного насоса. Контроль температуры осуществляется дистанционно, с помощью датчика, вмонтированного в головку цилиндров. Температура жидкости в системе не должна выходить за рамки 85-95 градусов.

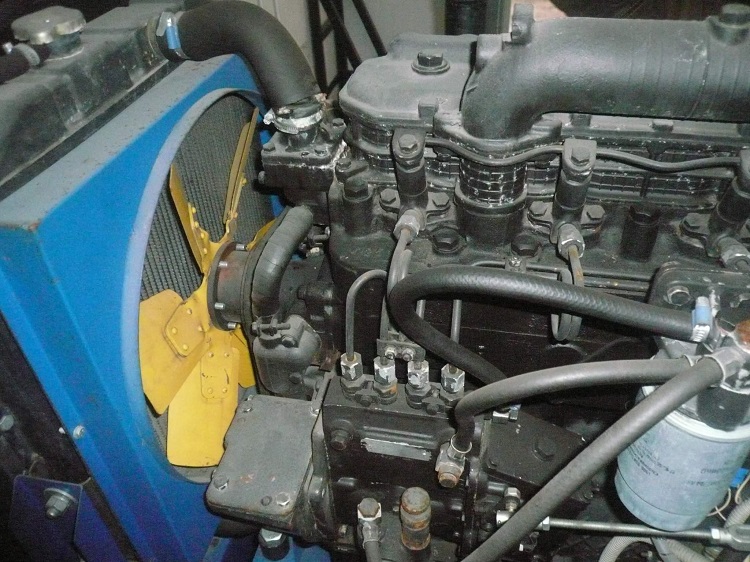

Система питания

Система питания дизеля состоит из топливного насоса, форсунок, трубопроводов низкого и высокого давления, воздухоочистителя, впускного и выпускного коллекторов, топливных фильтров грубой и тонкой очистки дизтоплива и топливного бака, стоящего на тракторе.

Турбокомпрессора дизеле Д-242 нет.

Топливный насос приводится в действие от коленчатого вала двигателя через распределительные шестерни. Он имеет всережимный регулятор и подкачивающий насос поршневого типа, 2 рычага управления.

В регуляторе насоса имеются корректор подачи дизтоплива, автоматический обогатитель топливоподачи (на пусковых оборотах). Насос подкачивающий стоит на корпусе насоса высокого давления и приводится в действие эксцентриком кулачкового вала.

Рабочие детали топливных насосов смазываются проточным маслом, которое поступает из системы смазки мотора через специальное отверстие в корпус насоса.

Форсунки производят впрыскивание дизтоплива в цилиндры двигателя. Ими обеспечивается необходимый распыл дизтоплива, ограничивается начало и конец подачи. На дизеле Д-242 применяются форсунки с 5-тидырчатым распылителем закрытого

Фильтр грубой очистки дизтоплива выполняет предварительную очистку горючего от механических примесей и воды. Состоит он из корпуса, отражателя с сеткой, рассеивателя, стакана с успокоителем.

Фильтр тонкой очистки дизтоплива производит окончательную очистку горючего. Он оснащён сменным бумажным элементом.

Дизельное топливо, проходя через шторы бумажного фильтроэлемента, очищается от механических примесей. В нижней части корпуса фильтра имеется отверстие с пробкой для слива отстоя.

Для удаления воздуха из системы питания на крышке фильтра предусмотрена особая пробка.

2 Модели двигателя для трактора МТЗ

Самые используемые двигатели для минитракторов и трактора МТЗ – это:

2.1 Модель Д-240

Данная модель используется для трактора МТЗ 80 и МТЗ 82. Это четырехцилиндровый, четырехтактный силовой агрегат, в котором установлена система непосредственного впрыска топлива в цилиндры. Для охлаждения устройства используется жидкостная система на основе воды или незамерзайки. Заводится двигатель от стартера или пускового двигателя (в различных модификациях). Работает на дизельном топливе.

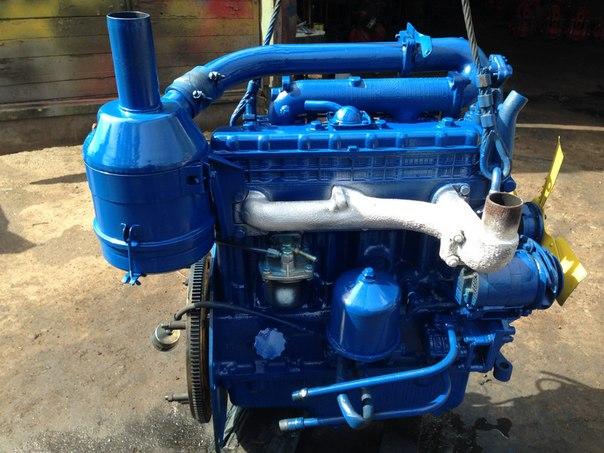

Двигатель Д-240 для трактора МТЗ

Рабочие характеристики модели имеют следующий вид:

• объем устройства – 4,75 литра;
• максимальная мощность – 58,8 кВт/80 лошадиных сил;
• частота оборотов в минуту – 2200;
• расход дизельного топлива — 238 г/кВт-ч;
• вес устройства – 410 кг.

2.2 Агрегат Д-242

Д-242 – двигатель дизельный четырехтактный с четырьмя цилиндрами и системой жидкого охлаждения. Используется на МТЗ и тракторах ЮМЗ. Как и на предыдущей модели, в Д-242 установлена система непосредственного впрыска топлива. Данная модель является первой в серии моделью, на которой используется коленвал без противовесов. Здесь еще установлен вентилятор, ширина которого – 45 см.

По техническим характеристикам устройство имеет следующий вид:

• объем устройства – 4,75 литра;
• мощность ДВС – 46 кВт/62 лошадиных силы;
• частота оборотов в минуту – 1800;
• расход дизельного топлива — 226 г/кВт-ч;
• вес агрегата с компонентами составляет 430 кг.

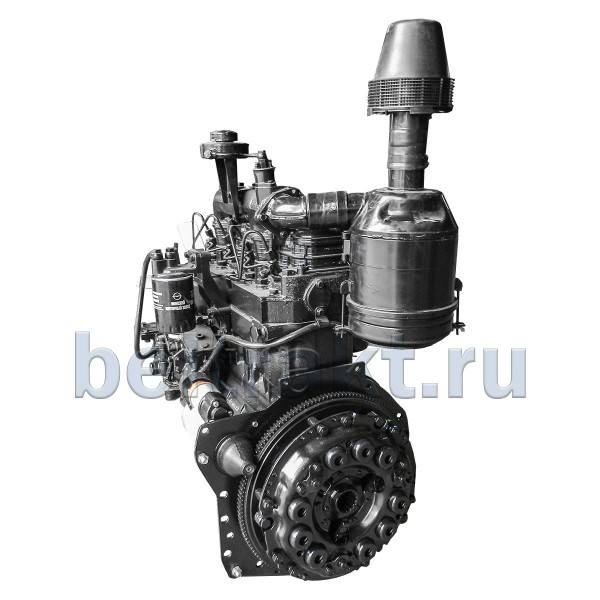

Двигатель Д242.71 Т (62 л. с.)

2.3 Модель Д-243

Дизельный четырехцилиндровый двигатель устанавливается на трактора МТЗ-80, МТЗ-82 и ТТЗ. Характеризуется вертикальным расположением цилиндров и принудительным впрыском топлива в систему.

Перед использованием МТЗ двигателя 80 –кой обычно комплектуется дополнительным водяным радиатором, системой подогрева и контрольным оборудованием. Работает в температурном диапазоне -40°C — +40°C. Д-243 запускается с помощью дополнительного пускового двигателя – ПД-10. Отличается такими техническими характеристиками:

• объем устройства – 4,75 литра;
• рабочая мощность – 60 кВт/81 лошадиная сила;
• частота оборотов в минуту – 2200;
• расход дизельного топлива – 258 г/кВт-ч;
• вес агрегата со всеми компонентами составляет 430 кг.

2.4 Модель Д-244

Также как и модель Д-242 дизельный четырехтактный агрегат Д-244 использует коленвал без противовесов. Используется для серии МТЗ, а также для электрических станций, минитракторов и другой техники.

Технические характеристики модели следующие:

• объем устройства – 4,75 литра;
• мощность агрегата – 42 кВт/57 лошадиных сил;
• частота оборотов в минуту – 1400;
• расход дизельного топлива – 226 г/кВт-ч;
• вес агрегата составляет 430 кг.

Вал коленчатый Д-260

2.5 Модель Д-245

Двигатель Д-245 является последним поколением серии агрегатов МТЗ. Применяется агрегат на тракторах минского завода, а также для дорожной техники других производителей. На Д-245 впервые установлена система газового турбонадува и охлаждение подаваемого ней воздуха.

Также в новой модели изменен материал для коленвала и шатунов. Это позволило добиться большей прочности и износостойкости.

На модель установлен более производительный топливный насос, который усиливает впрыск топлива и точнее контролирует порции дизеля. Модернизирован также и топливный насос, что позволило добится более экономного расхода масла.

Д-245 имеет такие рабочие показатели:

• объем устройства – 4,75 литра;
• мощность устройства – 90 кВт/122,4 лошадиных силы;
• частота оборотов в минуту – 420;
• расход дизельного топлива – 210 г/кВт-ч;
• вес устройства составляет 477 кг.

2.7 Наиболее частые поломки моделей

К основным проблемам в эксплуатации силовых агрегатов МТЗ относятся:

1. Попадание воздуха в топливную систему. Исправляется путем прокачки установленным насосом, после чего проверяется изоляция системы.
2. Засорения фильтра очистки топлива. Заменяется соответствующим, под конкретную модель.
3. Отсутствует подача топлива через форсунки. В этом случае форсунки снимаются и тщательно промываются изнутри. Еще один вариант – установить качественные распылители топлива.
4. Дымность выше нормы. Причиной поломки могут служить неисправность топливного насоса, забитый очистительный фильтр. В каждом из случаев необходима замена.
5. Повышенная температура двигателя. Либо слишком слабая натяжка ремня, либо охлаждению мешает грязь на радиаторе и накипь на стенках охлаждающей системы. Необходима чистка засоренных элементов.

Модели двигателей для тракторов МТЗ

Большинство машин семейства «Беларус» оснащены дизелями с наименованиями Д-240, Д-242, Д-243, Д-244 и Д-245.

Д-240

МТЗ-80 и МТЗ-82 комплектуются мотором марки Д-240 с общей камерой сгорания, водяным охлаждением и установленной системой смесеобразования с непосредственным впрыском топлива. Мощность агрегата достигает 59,25 кВт при скорости вращения 2200 об/мин. Первые тракторы имели тягу 55,16 кВт. Масса составляет 410 кг.

Технические характеристики рядных цилиндров:

1. Рабочая емкость — 4,75 л.
2. Диаметр — 110 мм.
3. Амплитуда движения поршня — 125 мм.

МТЗ-80 комплектуется мотором марки Д-240 с общей камерой сгорания и водяным охлаждением.

Мотор подогревается с помощью электрофакельного ЭФП-8101500 или предпускового подогревателя ПЖБ-200Б. Расход дизельного топлива при эксплуатации составляет 238 г/кВт*ч.

Д-242

Двигателями Д-242 оборудованы тракторы МТЗ и ЮМЗ. Они относятся к первым устройствам, в которых применялся вентиляторный механизм диаметром 450 мм и облегченный коленвал с размером шкива 170 мм.

Технико-эксплуатационные параметры тракторного мотора Д-242:

1. Вместительность цилиндров — 4,75 л.
2. Диаметр — 110 мм.
3. Поршневой ход — 125 мм.
4. Топливный расход — 226 г/кВт*ч.
5. Мощность — 46 кВт.
6. Вращательная скорость — 1800 об/мин.
7. Наибольший вращающий момент — 278 Н*м.
8. Вес — 430 кг.

Д-243

Двигатель Д-243 предназначается для тракторной техники, рассчитанной на 14-20 кН, используется при неограниченном обмене воздушной массы без турбокомпрессора и эксплуатируется при температуре -45…+40°С. Дизель выпускается в 2 модификациях: Д-243Л и Д-243.1. На моторе с пусковым устройством П-10УД управление ПС осуществляется дистанционно. Модификации 243 и 243.1 запускаются с помощью стартера 24.3708 и отличаются силовыми параметрами. Так, мощность Д-243 составляет 59,6 кВт, Д-243.1 — 61 кВт.

Двигатель Д-243 используется при неограниченном обмене воздушной массы.

Основные показатели:

1. Рабочая вместительность — 4,75 л.
2. Вращательная скорость — 2200 об/мин.
3. Наибольший силовой момент — 298 Н*м.
4. Расход топлива — 226 г/кВт*ч.
5. Вес — 430 кг.

Д-244

Мотором Д-244 с коленвалом, не содержащем противовесы, комплектуются тракторы МТЗ, мини-тракторы и другая сельхозтехника. Главными отличиями двигателя от аналогов являются:

1. Мощность — 41,9 кВт.
2. Скорость вращения — 1700 об/мин.
3. Крутящий момент — 271 Н*м.

Модель Д-245

Дизельный агрегат Д-245 — последняя модель в семействе. Его выпускают в таких исполнениях:

1. Д-245 и 245Л — с турбонаддувом. Параметры:
   • тяга — 77 кВт;
   • частота — 2200 об/мин;
   • наибольший вращающий момент — 384 Н*м;
   • топливный расход — 220 г/кВт*ч;
   • вес устройства — 450 кг.
2. Д-245.2 — с турбонаддувом и наддувочным воздушным охлаждением, мощностью 88 кВт и моментом силы 439 Н*м. Вес модели — 470 кг. В качестве ПС используют стартер 20.37-8. Турбокомпрессор — ТКР-6 или С1470В/8.12 М.
3. Д-245.4 и 245.5 — с турбонаддувом. Тяговая характеристика — 60 и 65 кВт при частоте 1800 об/мин. Расчетный наибольший момент составляет 366 и 397 Н*м. Турбокомпрессор — ТРК-6-01 или С1470В/6.12М.

Двигатель Д-245 выпускают с турбонаддувом и наддувочным воздушным охлаждением.

К конструктивным особенностям относят:

1. Наличие турбокомпрессора.
2. Изменения патрубков подающего и отдающего коллекторов, шкива коленвала, генераторного агрегата и водяного насоса.
3. Вспомогательный клиновой ремень.
4. Специальные форсунки в блочных опорах.
5. Чугунная вставка под первым кольцом компрессора.
6. Антидымовой корректор.
7. Улучшенные вставные клапанные седла и насос для масла.
8. Удлинение пальцев маховика.
