Описание
Рабочий объем этого силового агрегата составляет 4,75 литра, что позволяет развивать мощность в 105 лошадиных сил.
Этот рядный четырехцилиндровый мотор отличается простотой конструкции, великолепными техническими характеристиками и отличной надежностью.
Капитальный и текущий ремонт не представляет сложности, а сервисное обслуживание было максимально упрощено.
На первый взгляд, показатели мощности недостаточны для двигателей такого объема, однако в действительности этот двигатель ММЗ обеспечивает отличную тягу даже тяжелым модификациям ЗИЛов и различным грузовым автомобилям. Еще одним несомненным преимуществом этого мотора является его великолепная топливная экономичность.
- Использование усиленных силовых элементов и проверенная временем достаточно простая конструкция этого силового агрегата позволили существенным образом повысить моторесурс. Добиться подобного удалось за счет использования усиленной шатунно-поршневой группы и прочного блока цилиндров. Сам мотор выполнен из чугуна и имеет повышенную устойчивость к тепловой нагрузке.
- Использование газотурбинного наддува позволило улучшить тяговые показатели силового агрегата. При этом значительно улучшились тяговые показатели на низких оборотах, поэтому двигатель Д 245 тянет уже с самых низов, обеспечивая уверенный разгон даже тяжелым грузовым автомобилям.
- Газотурбинный наддув отличается простотой устройства, что положительно сказалось на показателях надежности двигателя. Турбина с легкостью поддается ремонту, а при выполнении капитальных работ с двигателем ее замена не представляет особой сложности.
- Мотор был максимально упрощен, что позволило повысить надежность силового агрегата. Каждые 20-25 тысяч километров необходимо производить смену масла и регулировать зазор клапанов, который может нарушаться во время эксплуатации двигателя. Данные работы не представляют сложности и могут быть выполнены силами самих автовладельцев.
- Дизельный двигатель серии Д 245 имеет прямую систему впрыска топлива и соответствует современным экологическим нормам. Он не требователен к качеству солярки, что позволяет повысить надежность двигателя Д 245 и избавляет автовладельца от проблем с эксплуатацией авто в регионах с плохим качеством топлива.
Дизельные двигатели грузовых автомобилей и тракторов. Запасные части, регулировки и ремонт.
________________________________________________________________
___________________________________________________________________________
Дизельный двигатель ММЗ Д-245
Дизельный двигатель (дизель) Д-245 ММЗ и его модификации, устанавливаемые на автомобили ЗИЛ-5301 Бычок, ГАЗ-3309, МАЗ-4370 Зубренок, представляют собой 4-х тактный поршневой четырехцилиндровый двигатель внутреннего сгорания с рядным вертикальным расположением цилиндров, непосредственным впрыском дизельного топлива и воспламенением от сжатия. Основными сборочными единицами дизеля являются: блок цилиндров, головка цилиндров, поршни, шатуны, коленчатый вал и маховик. Для обеспечения высоких технико-экономических показателей двигателя в системе впуска применен турбонаддув с промежуточным охлаждением наддувочного воздуха. Использование в устройстве наддува турбокомпрессора с регулируемым давлением наддува позволяет иметь на дизеле улучшенную приемистость, обеспеченную повышенными значениями крутящего момента при низких значениях частоты вращения коленчатого вала и высокий уровень соответствия требованиям к содержанию вредных выбросов в отработавших газах. Устройство и запасные части двигателя Д-245 автомобилей ЗИЛ-5301 Бычок, ГАЗ-3309, МАЗ-4370 Зубренок Блок цилиндров и коленвал Д-245
Газораспределение и клапаны Д-245
Система смазки Д-245
Топливная система Д-245
ТНВД Д-245
Система охлаждения Д-245 Технические параметры и рабочие характеристики дизельного двигателя Д-245 Изготовитель — ММЗ (Минский моторный завод) Тип — 4-х тактный, рядный с турбонаддувом Число цилиндров, шт — 4 Способ смесеобразования — Непосредственный впрыск топлива Степень сжатия (расчетная) — 15,1±1 Диаметр цилиндра, мм — 110 Ход поршня, мм — 125 Рабочий объем, л — 4,75 Порядок работы — 1-3-4-2 Система охлаждения — жидкостная Номинальная частота вращения, об/мин — 2200 Мощность номинальная, кВт — 77+4 Максимальный крутящий момент, Нм — 385,5 Удельный расход топлива, г/кВтч — 236 Зазор между впускным клапаном и коромыслом на холодном дизеле, мм — 0,25…0,30 Система питания дизеля Д-245 Топливный насос Тип: четырехплунжерный, рядный, с подкачивающим насосом 4УТНИ-Т Регулятор: механический центробежный, всережимный, прямого действия, с автоматическим увеличением подачи топлива при пуске дизеля. Давление начала впрыска топлива — 21,6+0,8МПа (220+8 кгс/см2) Форсунки: ФДМ-22 17.1112010-01
Воздухоочиститель Комбинированный: моноциклон (сухая центробежная очистка) и воздухоочиститель с масляной ванной
Турбокомпрессор: центростремительная радиальная турбина на одном валу с центробежным компрессором. Система охлаждения
Тип: Жидкостная, закрытая с принудительной циркуляцией жидкости, контролем температуры термостатом и шторкой радиатора, управляемой с места оператора. Нормальная рабочая температура от 80С до 95С. Емкость системы охлаждения 19 л. Охлаждающая жидкость ОЖ-40; ОЖ-65; Тосол А40М; Тосол А65М. Система смазки
Тип: комбинированная, с жидкостномасляным теплообменником (ЖМТ). Очистка масла: центробежный масляный и сетчатый фильтр предварительной очистки масла. Минимальное давление масла: 0,08 МПа (0,8 кгс/см2) при 600 об/мин. Рабочее давление 0,2…0,3 МПа (2…3 кгс/см2). Максимальное давление на холодном дизеле: до 0,6 МПа (6 кгс/см2). Емкость системы смазки – 15 л. Система пуска двигателя
Электростартерная, 24 В, номинальной мощности 4,0 кВт. Генератор — Переменного тока, номинального напряжения 14 В, мощностью 1150 Вт.
Устройство пуска, генератор, компрессор, насос шестерённый, муфта сцепления
Устройство пуска дизельного двигателя «Д-245» состоит из электростартера номинальным напряжением 24 или 12 V. Стартер является электродвигателем постоянного тока со смешанным возбуждением, с электромагнитным реле и механизмом привода.
Для гарантии уверенного запуска на холоде все моторы «Д-245»комплектуются свечами накаливания номинальным напряжением 23 или 11 V. А также снабжены местами для подвода и отвода теплоносителя от системы тепловой подготовки.
Есть блокировка стартера после пуска силового агрегата – он автоматически отключается при частоте вращения коленчатого вала 900-1000 об/мин и не включается при работающем дизеле.
На двигателях «Д-245» используются безщёточные генераторы переменного тока, с встроенными выпрямительным и регулирующим напряжение устройствами.Генераторы имеют выводы для подключения к цепям: «+» — нагрузки и аккумулятору; «Д» – реле блокировки стартера; «~» — тахометра.Генератор осуществляет подзарядку аккумуляторной батареи и питает постоянным током потребителей электроэнергии, которые имеются на транспортном средстве.Привод генератора осуществляется клиновым ремнём от шкива коленвала.
На дизелях «Д-245» устанавливают одноцилиндровый воздушного либо 2-х цилиндровый водяного охлаждения компрессор поршневого типа. Компрессор нагнетает сжатый воздух в пневматическую систему привода тормозов и других потребителей транспортного средства.Воздух в цилиндр(ы) компрессора поступает из впускного патрубка двигателя.
Для обеспечения системы гидрофицированного управления транспортным средством служит на силовом агрегате шестерённый насос. Он приводится в действие от распределительных шестерён двигателя.
Муфта сцепления на моторах«Д-245» используется фрикционная, однодисковая сухая, постоянно-замкнутого типа.
История двигателя Д-245
Год 63-й ознаменовался началом развития моторной промышленности в Минске, когда на базе цеха тракторов (МТЗ) налажено создание двигателей. Вначале товар шёл на внутреннее, сельскохозяйственное использование. По мере роста спроса, изделия унифицировали, поставив на грузовики и уборочную технику.
Первым универсальным агрегатом стал «Д-245», который заменил «Д-240» в 84-ом году. Эксплуатация самоходными установками породила модификации: двигатель Д245 2S2,(S2) и др. А уже в 92-ом стартовало производство разновидности Д-245.1, предназначенной грузовикам, таким как ГАЗ-3308 (081, 09) и др.
Конструктивно, база это рядное изделие с четырьмя камерами, расположенными вертикально. Вал распределения пяти, а не трёх опорный, помпа подаёт топливо с применением иного характера настроек, в этом и заключаются отличия двигателя Д 240 и Д 245. В остальном, показатели остались неизменными: объём камер 4750 см3, порядок работы – «1342». Совместно с топливной экономичностью, мотор вырабатывает до 164 лошадей, и показывает импульс на уровне 595 Нм. Установка весит 560кг, активация двигателя выполнятся электрическим стартером на 12В.
За счёт популярности, надёжного и живучего исполнения, мотор получил продолжение и сегодня выпускается в семи модификациях. Вариант 2016 года выпуска подогнан под показатели экологии «Евро-5», что позволило продавать продукт в Европейские страны.
ГАЗ-3308 «Садко»:
Технические характеристики Д-245
| Производство | ММЗ |
| Марка двигателя | Д245 |
| Годы выпуска | 1984-н.в. |
| Материал блока цилиндров | чугун |
| Тип двигателя | дизельный |
| Конфигурация | рядный |
| Количество цилиндров | 4 |
| Клапанов на цилиндр | 2 |
| Ход поршня, мм | 125 |
| Диаметр цилиндра, мм | 110 |
| Степень сжатия | 15.117.0 |
| Объем двигателя, куб.см | 4750 |
| Мощность двигателя, л.с./об.мин | 75/180081/180084/180088/1800105/2200107/2400120/2200127/1800122/2400130/2200136/2400156/2400170/2400177/2300 |
| Крутящий момент, Нм/об.мин | 365/1400366/1400411/1400397/1400384/1400355/1500439/1400567/1500422/1500422/1100-2100446/1600515/1600595/1500650/1200-1600 |
| Экологические нормы | Евро 0-5 |
| Турбокомпрессор | ТКР-6ТКР-6.1ТКР-6.5С14-199С15-505 |
| Вес двигателя, кг | 450 (Д245) |
| Расход топлива, л/100 км (для ГАЗ-3309) | 19.2 |
| Расход масла, % к расходу топлива, до | 1.31.2 (Евро-4)0.4 (Евро-2)0.3 (Евро-3)0.2 (Д-245.35) |
| Масло в двигатель | 5W-4015W-40 |
| Сколько масла в двигателе, л | 12 |
| Замена масла проводится, часов | 250 |

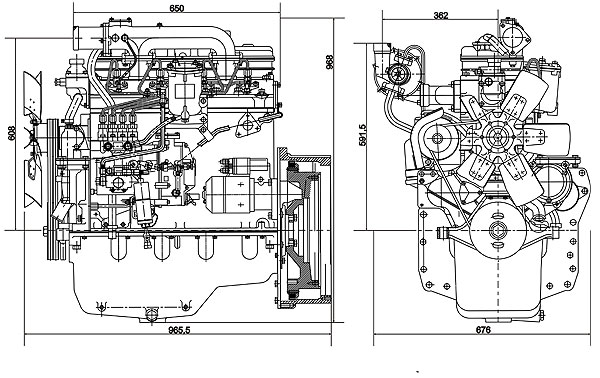

| Размеры, мм:— длина— ширина— высота | 965676968 |
| Ресурс двигателя, км— по данным завода— на практике | —300 000+ |
| Двигатель устанавливался | МАЗ-106, 256, 4370/4371 Зубренок, 4581БЕЛАРУС-920, 952, 1025ГАЗ-1503, 2504,3308, 3309, 3310 Валдай, 3403, 3507КАВЗ-3244, 3976, 39765ЗИЛ-130, 131, 3250, 4319, 4329/4331, 4334, 5301 Бычок,МТЗ-890, 892, 895, 922, 923, 950, 952, 1005, 1021, 1025ПАЗ-3205, 4230 Аврора, 4234ЛАЗ-695ЕК-14, ЕК-18, ЕТ-14, ЕТ-16, ЕТ-18ГС-10.01-02ДС-181ТЛТ-100М |
Модификации и их отличия
- Д-245.1 — мотор, выпускающийся с 1992 для ЗиЛ и оснащающийся турбиной ТКР-6. Здесь мощность достигает 107 л.с.
- Д-245.2 — тракторный аналог, но с интеркулером и другой настройкой ТНВД. Выпускается с 2000 года и имеет мощность 120 л.с.
- Д-245.4 — версия с турбиной ТКР 6-01 без интеркулера мощностью 81 л.с.
- Д-245.5 — аналог Д245.4, но мощность увеличена до 88 л.с.
- Д-245.7 — дизель для автобусов и грузовиков массой до 8 тонн. Версия под Евро-1, шла с турбиной ТКР 60-14-3 и развивает 122 л.с. при 2400 об/мин, крутящий момент 422 Нм при 1500 об/мин. Затем его дорабатывали под Е2, Е3, Е4 и Е5. На Евро-2 стоит турбина ТКР 60-14-02, на Евро-3 — ТКР 60-14, а на Евро-4 уже установлена ТКР 60.01.01-02 и мощность увеличилась до 130 л.с. при 2200 об/мин, момент 422 Нм при 1100-2100 об/мин.
- Д-245.9 — аналог 245.7, но с турбиной ТКР 60-14-03 (Евро-1), ТКР 60-14-01 (Евро-2/3) или ТКР 60.01.01-03 (Евро 4), а мощность увеличена до 136 л.с. при 2400 об/мин, момент 446 Нм при 1600 об/мин. Двигатель предназначался для грузовых автомобилей и автобусов массой до 12 тонн.
- Д-245.10 — двигатель для Бычка на 107 л.с.
- Д-245.11 — модификация на 107 л.с. при 2400 об/мин, момент 355 Нм при 1500 об/мин.
- Д-245.12 — автомобильный мотор без интеркулера с турбиной ТКР-6 (на Евро-1 — ТКР 7Н2А), который имеет 109 л.с.
- Д-245.16 — тракторная версия, развивающая 127 л.с. при 1800 об/мин, момент 567 Нм при 1500 об/мин. Выпускался двс для Онежского тракторного завода.
- Д-245.20 — версия для ЗиЛ на 107 л.с.
- Д245.30 — аналог Д245.7, но с турбиной ТКР 60.01.01-01 (60.01.01-05), ее мощность 156 л.с. при 2400 об/мин, а крутящий момент 515 Нм при 1600 об/мин. Модификация предназначена для автомобилей массой 12 и 18 тонн.
- Д245.35 — версия для автомобилей массой до 13, 18 и 21 тонн. Мощность 170 л.с. при 2400 об/мин, крутящий момент 595 Нм при 1500 об/мин. На версиях под Евро-4 стоит турбина ТКР-60.01.01 и мощность увеличена до 177 л.с. при 2300 об/мин, момент 650 Нм при 1200-1600 об/мин.
- Д245.42 — тракторный дизель на 75 л.с. при 1800 об/мин, момент 365 Нм при 1400 об/мин.
- Д245.43 — еще одна тракторная версия на 84 л.с. при 1800 об/мин, крутящий момент 411 Нм при 1400 об/мин.
Модификации силовой установки
За время существования двигателя было выпущено свыше десяти модификаций агрегата. На наименование и классификацию модели влияет тип автомобиля и навесного оборудования, установленного на дизель. Моторы укомплектовываются радиатором для промежуточного охлаждения воздуха, турбинными компрессорами и другим оборудованием на усмотрение клиента.
Модификации силовой установки:
| Установка | Газообмен, тип | Мощность ном, (л.с.) | Вращение мин-1 | Импульс Нм | Вес, кг |
| Д-245.1 | Т | 79 | 2200 | 381 | 456 |
| Д-245.3 | ТВ | 90 | 2200 | 431 | 456 |
| Д-245.6 | ТВ | 90 | 2400 | 424 | 430 |
| Д-245.7 | ТВ | 90 | 2400 | 424 | 430 |
| Д-245.8 | ТВ | 100 | 2400 | 460 | 430 |
| Д-245.9 | ТВ | 100 | 2400 | 460 | 430 |
| Д-245.10 | Т | 79 | 2400 | 350 | 500 |
| Д-245.11 | Т | 79 | 2400 | 350 | 500 |
| Д-245.12с | Т | 80 | 2400 | 340 | 500 |
- Т – турбинный наддув;
- ТВ – турбинный наддув и промежуточное охлаждение надувочного воздуха.
Каждая силовая установка укомплектована табличкой, с выбитым номером. Табличка расположена на блоке цилиндров и содержит информацию:
- О производителе, эмблема;
- Модель силовой установки;
- Порядковый номер;
- Надпись «Made in Belarus»;
Порядковый номер на табличке в обязательном порядке совпадает с порядковым номером, выбитом на блоке.
Информационная табличка силовой установки Д 245:
Описание
Силовой агрегат Д-245.9 входит в линейку четырехтактных дизельных двигателей Д-245.7 … Д-245.12С, которые представляют собой модифицированные варианты известного мотора Д-245. Все они оборудованы газотурбинным наддувом и отличаются от базовой модели:
- пятиопорным распределительным валом;
- трехканавочными поршнями;
- топливным насосом высокого давления (ТНВД), обеспечивающим более высокую интенсивность впрыска.
Кроме того, силовой агрегат Д-245.9 оснащается охладителем наддувочного воздуха (интеркулером), который обеспечивает повышение плотности и увеличение массы воздушного заряда, подаваемого в цилиндры.
Основой мотора Д-245.9 служит чугунный корпус блока цилиндров, в вертикальные расточки которого устанавливают съемные гильзы (4 шт.). Последние изготавливают из специальной марки чугуна. Снаружи на корпус блока устанавливаются фильтры очистки топлива и моторного масла, а также насос системы охлаждения.
Распределительный вал газораспределительного механизма приводится в действие при помощи распределительной шестерни, связанной с коленчатым валом. Установлен распредвал на 5-ти подшипниках, функции которых выполняют специальные втулки, запрессованные в расточки блока цилиндров. Передняя втулка изготавливается из алюминия, а остальные – из антифрикционного чугуна.
Неисправности
В силу конструкционных особенностей этот дизельный двигатель подвержен гидроудару, поэтому следует соблюдать предельную осторожность при проезде глубоких луж. Достаточно будет небольшого объема воды, попавшей внутрь цилиндров через воздушный фильтр, что может привести к серьезной поломке двигателя Д 245 и необходимости выполнения капитального ремонта. Достаточно будет небольшого объема воды, попавшей внутрь цилиндров через воздушный фильтр, что может привести к серьезной поломке двигателя Д 245 и необходимости выполнения капитального ремонта
Достаточно будет небольшого объема воды, попавшей внутрь цилиндров через воздушный фильтр, что может привести к серьезной поломке двигателя Д 245 и необходимости выполнения капитального ремонта.
| НЕИСПРАВНОСТЬ | ПРИЧИНА И МЕТОД УСТРАНЕНИЯ |
|---|---|
| Двигатель не запускается. | В первую очередь необходимо проверить состояние аккумулятора, реле с предохранителями и наличие электротока в цепи. Причиной подобной проблемы может стать также поломка системы подачи топлива. В отдельных случаях устранить поломку не представляет сложности. Однако при неисправностях топливной системы и проблемах с клапанами приходится вскрывать мотор и проводить капитальный ремонт силового агрегата. |
| Мотор запускается, однако вскоре глохнет. | Подобное характерно для засорившегося впускного клапана, и есть проблемы с герметичностью трубок подачи топлива. Также аналогичным образом проявляются поломки наноса высокого давления, который с трудом поддается ремонту и в большинстве случаев требует замены. |
| Из выхлопной трубы выходит сизый дым, а мотор потерял свою мощность. | Подобное характерно для проблем с топливным фильтром, поломке топливной рейки или же нарушении диафрагмы. Ремонт в данном случае заключается во вскрытии двигателя Д 245 с глубокой диагностикой и заменой вышедших из строя элементов. |
Газораспределительный механизм
В его составе – распределительный вал, впускные и выпускные клапаны, и элементы их установки и привода: толкатели, штанги, коромысла, регулировочные винты с гайками, тарелки с сухариками, пружины, стойки и оси коромысел.
Распредвал является пятиопорным, и приводится в действие от коленвала через шестерни распределения. Функции подшипников распредвала выполняют 5 втулок, которые запрессованы в расточки блока. Втулка передняя (со стороны вентилятора), из алюминиевого сплава,снабжена упорным буртом, который удерживает распределительный вал от осевого перемещения, остальные втулки сделаны из специального чугуна.
Толкатели, штанги и коромысла – стальные. Впускные и выпускные клапаны сделаны из жаропрочной стали. Клапаны выполняют перемещения в направляющих втулках, которые запрессованы в головку цилиндров. Закрывается каждый клапан под действием 2-х пружин: наружной и внутренней, воздействующих на него через тарелку и сухарики.
Тюнинг
Дизельный четырехцилиндровый мотор Д 245 имеет существенный запас моторесурса, что позволяло, практически без его ущерба, увеличивать показатель мощности.
- Так, многие автовладельцы производили замену штатной турбины на наддув большего давления, что позволяло сразу же поднять мощность мотора до отметки в 150-160 лошадиных сил. При установке турбины не требовалось проводить дополнительную замену шатунной группы. Отметим, что данную работу должен выполнять исключительно опытный инженер.
- Установка модернизированного варианта выхлопной системы позволяла получить дополнительно около 20-25 лошадиных сил. Подобный вариант тюнинга отличался простотой и мог быть выполнен автовладельцем самостоятельно. Необходимо лишь учитывать тот факт, что в зависимости от конкретной разновидности используемой выхлопной системы могли ухудшаться показатели соответствия экологическим нормам этого мотора.
- Многие автовладельцы решаются на глубокий тюнинг серии Д 245, который подразумевает замену коленвала, клапанов, форсунок и топливного насоса. Данная работа производится также с заменой штатной турбины на наддув большего давления. В итоге при такой комплексной работе возможно увеличение мощности двигателя до отметки в 200 лошадиных сил. При этом эксплуатационный ресурс такого форсированного дизельного двигателя может составлять 200 тысяч километров пробега и более.
Кривошипно-шатунный механизм
На стальном коленчатом валу имеется 5 коренных и 4 шатунные шейки. В шатунных шейках коленвала есть полости для дополнительно-центробежной очистки масла. Полости шеек прикрываются резьбовыми заглушками.
Осевое усилие коленвала воспринимают 4 биметаллических(или из алюминиевого сплава) полукольца, которые установлены в расточках БЦ и крышки 5-го коренного подшипника.Чтобы компенсировать нагрузки сил инерции на коренные подшипники, на 1-й, 4-й, 5-й и 8-й щеках коленчатого вала сделаны противовесы. Спереди и сзади коленвал уплотнён манжетами. На переднем его конце установлены шестерни привода газораспределения, маслонасоса, шкив привода водяного насоса и генератора. На заднем фланце вала закреплён маховик.
Поршни изготовлены из алюминиевого сплава. В днище поршней находятся камеры сгорания, смещённые относительно их осей. В верхней части поршня имеется3 канавки — в 2-х из них установлены кольца компрессионные, в 3-ей–кольцо маслосъёмное. В бобышках поршней имеются отверстия под поршневые пальцы. Поршневые пальцы полые, изготовлены они из хромоникелевой стали.
Шатун стальной, двутаврового сечения, с втулкой, запрессованной в верхнюю головку. Верхняя головка шатуна и втулка имеют отверстия для смазки поршневого пальца. Вкладыши коренных и шатунных подшипников коленвала выполнены из биметаллической полосы. Маховик изготавливается из чугуна и крепится к фланцу коленвала болтами.
Неисправности двигателя Д 245
Двигатель за время эксплуатации постоянно улучшался и подвергался доработке. Однако, у техники, присутствуют слабые места.
К часто возникающим проблемам относятся:
| Причина | Устранение |
| 1. Силовая установка не заводится | |
| Воздушные пробки в элементах подвода горючего. | Устранение воздушных масс возможно посредством прокачки топлива. Операция выполняется ручной помпой. |
| Топливная помпа не выполняет функции. | Демонтировать и отремонтировать помпу. |
| Топливные фильтры засорены | Промыть или заменить фильтры |
| 2. Агрегат не набирает необходимую мощность. | |
| Привод топливной помпы открывается не до конца. | Отрегулировать приводы, управляющие рычагом. |
| Тонкий фильтрующий элемент забит грязью. | Демонтировать и поменять фильтр. |
| Не работают инжекторы мотора. | Диагностика распылителей, чистка, регулировка. |
| Сбился угол, отвечающий за подачу смеси. | Регулировка угла опережения. |
| Засорён очиститель воздуха. | Проверьте и почистите очиститель. |
| Не исправлена топливная помпа. | Демонтировать помпу, починить. |
| Снижено давление наддува. | Демонтируйте турбинный компрессор, отремонтируйте. |
| Нарушение уплотнения механизма, охлаждающего надувочный воздух. | Диагностировать и устранить утечку. |
| 3. Дым при эксплуатации силового агрегата. | |
| Чёрный чад | |
| Засорён очиститель воздуха. | Диагностика и очистка. |
| Игла в сопле распылителя залипла. | Диагностика и определение не работающего устройства, чистка. |
| Топливная помпа не исправна. | Демонтировать и устранить неполадки в помпе. |
| Белый дым | |
| Агрегат холодный. | Прогрейте мотор до рабочей температуры. |
| Попадание жидкости в горючее. | Слить старый дизель, заменить новым. |
| Сбился угол, отвечающий за подачу смеси. | Регулировка угла опережения. |
| Чад синего цвета. | |
| Смазка в рабочей камере агрегата, не достаточная компрессия, износ колец и поршней. | Проведите диагностику, отремонтируйте установку. |
| Количество смазки в картере превышает требуемый уровень. | Отлить излишки смазки. |
| 4. Работа силовой установки сопровождается избыточной температурой. | |
| Недостаток в антифризе. | Приведите количество жидкости в норму. |
| Грязь и пыль на теплообменнике. | Проведите очистку радиатора. |
| Не полное открытие клапана регулировки температуры. | Демонтировать и поменять клапан. |
| Ремень привода вентилятора провис. | Обеспечить нужное натяжение ремня. |
| Шкивы и ремень привода в масле. | Демонтировать ремни, очистить. |
| 5. Циркуляция масла на прогретом агрегате происходит с напором, не соответствующем норме. | |
| Датчик или указатель не работают. | Поменять датчик и указатель, предварительно убедившись в неисправности. |
| Нарушена герметичность патрубков смазки. | Диагностика и устранение утечки. |
| Не исправлена помпа масла. | Почините помпу, или замените. |
| Не достаточное количество смазки в картере. | Доведите количество смазки до требуемого уровня. |
| Заедает перепускной клапан фильтра смазки. | Чистка и устранение дефекта. |
| 6. Силовая установка идёт в «разнос». | |
| Перевести зажигание агрегата в положение «Выключено». Перекрыть горючее и воздух до момента, пока установка не заглохнет. Провести диагностику, отремонтировать мотор. |
Технические характеристики двигателя Д 245
Простота и надёжность, вот преимущество и залог популярности мотора. Благодаря этим параметрам, агрегат на шаг впереди конкурентов. Помимо прочего, технические характеристики двигателя Д 245 удовлетворяют потребности пользователей.
Базовый агрегат:
| Данные | Расшифровка |
| Тип силовой установки | Четырёхтактный |
| Смесь топлива и воздуха | Введение горючего в камеру сгорания |
| Цилиндры, итого (шт.) | «4» |
| Положение цилиндров | вертикально, ряд |
| Объём агрегата (л.) | 4,75 |
| Очерёдность хода | «1» + «3» + «4» + «2» |
| Кручение кривошипного вала | совпадает со стрелкой часов |
| Цилиндр Ø (мм.) | 110 |
| Поршень, ход (мм.) | 125 |
| Отношение полного объёма к объёму камеры сгорания | 15,1 |
| Мощность (л.с.) | 122 |
| Импульс (Нм.) | 460 |
| Вес дизеля (кг.) | 560 |
| Размер: Д-Ш-В (мм.) | 990+680+1260 |
| Ресурс (км.) | 500000 |
| Смазка | Система смазки двигателя д 245 (нагнетание + пары масла) |
| Моторное масло, объём (л.) | 10,8 |
| Масло | 5W40, 15W40 |
| Охлаждение | Жидкостью, замкнуто, вентиляция |
| Объём антифриза (л.) | 17 |
Блок цилиндров силовой установки Д-245:
Изначально силовая установка Д-245 соответствовала классу «Евро-0», после ужесточения требований, агрегат удалось поднять до уровня:
- двигатель Д 245 евро 1 с 1998 года;
- двигатель Д 245 евро 2 с 2005 года;
- двигатель Д 245 евро 3 с 2008 года;
- двигатель Д 245 евро 5 с 2016 года.
Двигатель Д-245, соответствующие стандартам «Евро 2» и «Евро 3» имели в аббревиатуре обозначение Е2 и Е3 соответственно. Такие силовые установки стоят на автомобилях ГАЗ-33104 («Валдай»), ГАЗ-331041, ГАЗ-331042, ГАЗ-331043 (Д-245.7Е3, Д-245.7Е2).
Другая модификация, например, силовая установка Д-245.12С предназначалась для использования на грузовых автомобилях. Параметры этого мотора в сравнении с базой, отличаются по мощности, 80 лошадиных сил и, габаритам.
Модель с аббревиатурой Д-245.9 устанавливают на технику, для перевозки пассажиров и груза. Грузовой и пассажирский автотранспорт ЗИЛ-130, ЗИЛ-5301 «Бычок», ПАЗ-4320 «Аврора», МАЗ-4370 «Зубрёнок» использовал агрегат под капотом. В сравнении с базой, силовая установка отличается распределительным валом на пяти опорах, поршнями, которые конструктивно снабжены тремя канавками, топливным насосом с увеличенной интенсивностью впрыска. Так же установка оснащена охладителем воздуха, с целью увеличить плотность и массу.
Для переоборудования автомобилей ЗИЛ-131 с бензинового двигателя на дизельный мотор, предусмотрена силовая установка Д-245.12С-231. В комплектации агрегата предусмотрен стартер на 12В. Конструктивные отличия в сравнении с базой как у предыдущей модели.
Автомобиль ЗИЛ-5301 «Бычок»:
Как устроен двигатель?
Для повышения технико-экономических показателей дизельного двигателя «Д-245» система его впуска оснащена турбонаддувом, где происходит промежуточное охлаждение воздуха. Установка турбокомпрессора позволила регулировать мощность наддува. Это существенно увеличило крутящий момент при меньшем значении частоты вращения. Наличие турбокомпрессора обеспечило соответствие двигателя современным экологическим стандартам.
Установка свечей накаливания сделала возможным запуск двигателя при низкой температуре воздуха. Присутствие жидкостно-масляного теплообменника позволяет быстро добиться оптимальной температуры масла.
Система смазки двигателя Д-245
Блок цилиндров двигателя
Блок цилиндров является основной корпусной деталью двигателя. Она представляет собой жесткую чугунную отливку. В конструкции установки присутствуют четыре съемных гильзы. Между его стенками и цилиндрами происходит циркуляция охлаждающей жидкости.
Корпусные детали дизеля Д-245
Произведена установка и других конструкционных элементов:
- приливы с крышками для пяти подшипников;
- масляный канал;
- форсунки.
Наружная поверхность блока Д-245 подготовлена особым образом для установки прочих элементов – масляного фильтра, щита распределения, топливных фильтров и пр.
Кривошипно-шатунный механизм двигателя
Кривошипно-шатунный механизм Д-245
На стальном коленвале присутствуют четыре шатунных шейки и пять коренных. В их конструкции есть специальные полости, которые позволяют выполнить дополнительную центробежную установку масла. Они покрываются резьбовыми заглушками.
Осевое усиление коленчатого вала принимают на себя четыре биметаллических полукольца. Их установка произведена в расточках блока цилиндров и в крышке коренного подшипника. Чтобы компенсировать производимые нагрузки, на нескольких щеках присутствуют противовесы. Данный конструктивный элемент Д-245 дополнительно оснащен манжетами, которые выполняют уплотняющую функцию.
Газораспределительный механизм
В составе данного механизма двигателя Д-245 присутствуют следующие конструктивные элементы:
Газораспределительный механизм Д-245
- распределительный вал;
- клапаны;
- толкатели и коромысла;
- регулировочные винты;
- штанги;
- пружины, оси и стойки коромысел.
Распределительный вал Д-245 является пятиопорным, приводится в действие благодаря коленчатому валу. Свойства подшипников в нем выполняют пять втулок. Коромысла, толкатели и штанги изготовлены из высококачественной стали, клапаны – из ее жаропрочных видов.
Насос
На двигатель Д-245 произведена установка топливного насоса блочной конструкции. Он оснащен кулачковым приводом и золотниковым дозировочным агрегатом. Привод насоса осуществляется от коленчатого вала с включением в процесс шестерней распределения.
ТНВД МТЗ Д-245
Устройство дизельного двигателя «Д-245»
Основные сборочные единицы, системы, узлы и детали дизеля «Д-245» таковы:
- корпус (блок цилиндров и подвеска);
- газораспределительный механизм (головка цилиндров, клапаны и толкатели клапанов, крышка головки цилиндров, выпускной тракт (коллектор), распределительный механизм);
- кривошипно-шатунный механизм (поршни, шатуны, коленчатый вал и маховик»;
- система смазки (сапун, масляный картер, приёмник маслонасоса и сам масляный насос, фильтр масляный с жидкостно-масляным теплообменником, маслопроводы турбокомпрессора);
- система питания (топливные трубопроводы и топливная аппаратура, фильтры тонкой и грубой очистки, воздухоочиститель и воздухоотводящий тракт);
- система охлаждения (насос, термостат, вентилятор).
Для гарантии бесперебойного запуска мотора при низких температурах на улице в головке дизеля смонтированы свечи накаливания, плюс имеющийся на данных двигателях жидкостно-масляный теплообменник обеспечивает быстрое достижение оптимальной температуры масла в системе смазки, с поддержанием её на нужном уровне во время работы.
Заключение
Двигатель Д-245 можно считать популярным и надежным решением, которое повсеместно используется в отечественных грузовых автомобилях, тракторах, различных видах спецтехники. Благодаря простой конструкции, удается значительно снизить стоимость агрегата, а также увеличить его надежность.
Читайте еще:
Технические характеристики двигателя УД-2
Технические характеристики двигателя СМД-18
Технические характеристики двигателя СМД-14
Технические характеристики двигателя ЗМЗ 511
Технические характеристики двигателя Д-242
Валковая жатка ЖВН-6: характеристики и устройство
