Двигатель Д-240: технические характеристики

Компоненты агрегата

Нормальное функционирование агрегата обусловлено комплексной работой компонентов.

Компоненты снижения избыточной температуры агрегата.Силовой агрегат, при превышении температурой установленных норм, с целью снижения показателей, применяет жидкость. Циркуляция вещества происходит в замкнутом пространстве, сообщение с атмосферой происходит посредством предохранителя.

Составляющие:

1. теплообменник, насос для жидкости;
2. термический регулятор;
3. лопасти крыльчатки, охлаждающие полости установки, трубки, подводящие и отводящие жидкость охлаждения.

Система охлаждения дизеля Д240:

Система смазки двигателя Д240.Силовой агрегат применяет смазку с одним контуром. Смазка деталей происходит комбинацией, одни детали двигателя получают смазку посредством принудительного распыления, другие самотёком и масляным туманом.

Составляющие:

1. механизм забора масла из нижней части агрегата;
2. помпа, подающая смазку;
3. механизм центробежной очистки масла;
4. теплообменник, терморегулятор, механизмы, приводящие в действие помпу.

Система смазки дизеля Д240:

Компоненты, обеспечивающие подачу горючего.Силовая установка оснащена компонентами, которые представляют собой скопление механизмов и устройств, обеспечивающих бесперебойную подачу горючего и отвод сгоревшего материала.

Компоненты:

1. элемент очистки воздуха;
2. коллекторы, топливные фильтрующие элементы;
3. топливный насос, распылители, трубки, подающие горючее под давлением и без давления.

Система подачи топлива дизеля Д240:

Компоненты пуска силовой установки.Силовой агрегат Д240, входящий в комплект электрический стартер быстро и бесперебойно заводит мотор. Производительность стартера 4.8 лошадиных сил. Кроме того, в комплекте устройство подогрева, предназначено поддерживать температуру подаваемого воздуха на нужном уровне для образования смеси, в случае, если процесс запуска происходит в период отрицательных температур.

Стартер редукторный МТЗ Д240:

Модификация агрегата Д240Л в комплектации содержит мотор, состоящий из одного цилиндра, питающийся смесью приготовленной карбюратором. Кроме того, за рабочий цикл силовой агрегат выполняет два такта, маркируется ПД 10УД, выдаёт 10 лошадиных сил. Механизм пуска оснащен устройством регулировки, поддерживающим постоянную частоту вращения, принцип работы, центробежная сила. Количество режимов регулировки, один. Зажигания магнето, монтированного на корпусе, процесс происходит как в ручном режиме, так и при помощи стартера. Для запуска установки в мороз используют жидкостный подогреватель. За счет применения дополнительного навесного оборудования в виде пускового мотора, модификация Д240Л весит больше, в сухом виде без муфты сцепления вес двигателя составляет 490 килограмм.

Пусковой двигатель ПД 10УД, устанавливается на дизель Д240Л:

Силовая установка оснащена генератором переменного тока, мощностью 400 Вт со встроенным выпрямителем, напряжение 14В, напряжение электрической цепи 12В.  Достоинство мотора, простая электрическая схема, поскольку на агрегате применяется помпа с механическим приводом.

Описание двигателя Д 240

Прежде чем разобрать основные технические характеристики Д 240, необходимо более подробно ознакомиться с особенностями этого двигателя. Его массовый выпуск начался в конце 70-ых годов прошлого века, а превосходные рабочие показатели двигателя сделали его оптимальным вариантом для эксплуатации в составе конструкции тракторов МТЗ.

Изделие относится к категории дизельных агрегатов, что позволяет существенно сократить затраты на топливо, увеличить проходимость транспортных средств. Его устройство предусматривает наличие 6 цилиндров, расположенных вертикально. Среди характерных особенностей двигателя следует упомянуть:

• низкую стоимость обслуживания и ремонта;
• длительный срок службы;
• высокая мощность, достаточная для применения в тяжелых транспортных средствах;
• система непосредственного впрыска топлива;
• множество модификаций, позволяющая подобрать оптимальный вариант для конкретных задач.

Двигатель используется на различной техникеТакже упоминания заслуживает система жидкостного охлаждения, позволяющая устройству стабильно работать в широком диапазоне температур, что особенно актуально для районов с жаркими и холодными климатическими условиями

Особого внимания заслуживает материал блока цилиндров — чугун, который позволял избежать появления механических повреждений этого важного узла даже при продолжительных, интенсивных нагрузках

Устройство двигателя

Для того чтобы оценить все преимущества мотора, следует ознакомиться с основными элементами его конструкции с помощью фото или видео сборки двигателя Д 240. Она была спроектирована с учетом требований, предъявляемых к подобной категории моторов, и позволяет устройству эффективно работать даже в сложных условиях.

Главными узлами силового агрегата данной серии являются:

• система охлаждения и смазки;
• элементы, ответственные за подачу топлива;
• пусковые устройства.

Каждая из систем представляет собой набор множества комплектующих, в связи с чем их целесообразно изучить подробнее.

Пусковой узел позволяет гарантировать уверенный старт двигателя с помощью электростартера, а также подогревающего устройства, что особенно актуально при эксплуатации изделия в условиях низких температур.

Конструкция изделия предусматривает наличие камеры сгорания неразделенного типа, предусматривающая образование рабочей смести по объемно пленочному принципу. В момент затяжки одна из частей горючего распыляется по узлу, в то время как другая покрывает её поверхность, формируя пленочное покрытие.

Д-240, как и аналогичные силовые агрегаты дизельного типа, предусматривает наличие газораспределительного, кривошипно-шатунного механизмов. Упоминания заслуживает и блок цилиндров, изготовленный из особой разновидности чугуна. Гильзы цилиндров производятся из легированного чугуна, что позволяет значительно увеличить их срок службы.

Для монтажа головки цилиндров используется 16 крепежных элементов. Охлаждение блока осуществляется с помощью специальной жидкости, которая поступает по каналу к участкам механизма, больше других подверженным нагреву, что позволяет избежать повреждений. Порядок работы мотора данной серии полностью соответствует большинству аналогов того же типа.

Технические характеристики Д 240

Превосходные рабочие показатели устройства сделали его невероятно востребованным среди потребителей. Модели производятся до сих пор, успешно конкурируя с более новыми отечественными и зарубежными аналогами. Среди наиболее значимых технических параметров силового агрегата целесообразно упомянуть:

• тип агрегата — четырехтактный;
• охлаждение мотора — жидкостное;
• модификации — стандартная, а также серия «Л», оборудованная отдельным пусковым двигателем;
• мощность — 80 л.с.;
• объем — 4,75л;
• вес силового агрегата — 430/390 кг, в зависимости от модификации;
• частота вращения — 2200 об./мин.

Упоминания заслуживает экономичность мотора, поскольку он использует в своей работе дизель, который значительно дешевле, нежели бензин. При этом уровень его потребления сравнительно невелик, что позволяет дополнительно сэкономить.

Механизм газораспределения

В составе механизма газораспределения – распределительный вал, впускные и выпускные клапаны, а также детали их установки и привода: толкатели, штанги, коромысла, регулировочные винты с гайками, тарелки с сухариками, пружины, стойки, оси коромысел.

Распредвал – трёхопорный, приводимый в действие от коленвала через шестерню распределения. Подшипниками распределительного вала служат 3 втулки, которые запрессованы в расточки блока.

Передняя втулка (со стороны вентилятора) сделана из алюминиевого сплава, имеет упорный бурт, удерживающий распредвал от осевого перемещения, остальные втулки –чугунные. Толкатели – стальные. Рабочая поверхность тарелки толкателя наплавлена отбеленным чугуном и имеет сферическую поверхность большого радиуса (750 мм). В результате того, что кулачки распредвала изготовлены с небольшим конусом, толкатели в процессе работы совершают вращательное движение.

Штанги толкателей изготовлены из стального прутка. Сферическая часть, которая входит внутрь толкателя, и чашка штанги закалены. Коромысла клапанов – стальные, качающиеся на оси, установленной на 4-х стойках. Крайние стойки имеют повышенную жёсткость. Ось коромысел полая, имеющая 8 радиальных отверстий для смазки коромысел. Перемещение коромысел вдоль оси ограничено распорными пружинами.

Впускные и выпускные клапаны сделаны из жаропрочной стали. Они перемещаются в направляющих втулках, которые запрессованы в головку цилиндров. Каждый клапан закрывается под воздействием 2-х пружин: наружной и внутренней, которые воздействуют на клапан через тарелку и сухарики.

Уплотнительные манжеты, которые установлены на направляющие втулки клапанов, не допускают попадания масла в цилиндры мотора и выпускной коллектор через зазоры между стержнями клапанов и направляющими втулками.

Как устроен двигатель?

Для повышения технико-экономических показателей дизельного двигателя «Д-245» система его впуска оснащена турбонаддувом, где происходит промежуточное охлаждение воздуха. Установка турбокомпрессора позволила регулировать мощность наддува. Это существенно увеличило крутящий момент при меньшем значении частоты вращения. Наличие турбокомпрессора обеспечило соответствие двигателя современным экологическим стандартам.

Установка свечей накаливания сделала возможным запуск двигателя при низкой температуре воздуха. Присутствие жидкостно-масляного теплообменника позволяет быстро добиться оптимальной температуры масла.

Система смазки двигателя Д-245

Блок цилиндров двигателя

Блок цилиндров является основной корпусной деталью двигателя. Она представляет собой жесткую чугунную отливку. В конструкции установки присутствуют четыре съемных гильзы. Между его стенками и цилиндрами происходит циркуляция охлаждающей жидкости.

Корпусные детали дизеля Д-245

Произведена установка и других конструкционных элементов:

• приливы с крышками для пяти подшипников;
• масляный канал;
• форсунки.

Наружная поверхность блока Д-245 подготовлена особым образом для установки прочих элементов – масляного фильтра, щита распределения, топливных фильтров и пр.

Кривошипно-шатунный механизм двигателя

Кривошипно-шатунный механизм Д-245

На стальном коленвале присутствуют четыре шатунных шейки и пять коренных. В их конструкции есть специальные полости, которые позволяют выполнить дополнительную центробежную установку масла. Они покрываются резьбовыми заглушками.

Осевое усиление коленчатого вала принимают на себя четыре биметаллических полукольца. Их установка произведена в расточках блока цилиндров и в крышке коренного подшипника. Чтобы компенсировать производимые нагрузки, на нескольких щеках присутствуют противовесы. Данный конструктивный элемент Д-245 дополнительно оснащен манжетами, которые выполняют уплотняющую функцию.

Газораспределительный механизм

В составе данного механизма двигателя Д-245 присутствуют следующие конструктивные элементы:

Газораспределительный механизм Д-245

• распределительный вал;
• клапаны;
• толкатели и коромысла;
• регулировочные винты;
• штанги;
• пружины, оси и стойки коромысел.

Распределительный вал Д-245 является пятиопорным, приводится в действие благодаря коленчатому валу. Свойства подшипников в нем выполняют пять втулок. Коромысла, толкатели и штанги изготовлены из высококачественной стали, клапаны – из ее жаропрочных видов.

Насос

На двигатель Д-245 произведена установка топливного насоса блочной конструкции. Он оснащен кулачковым приводом и золотниковым дозировочным агрегатом. Привод насоса осуществляется от коленчатого вала с включением в процесс шестерней распределения.

ТНВД МТЗ Д-245

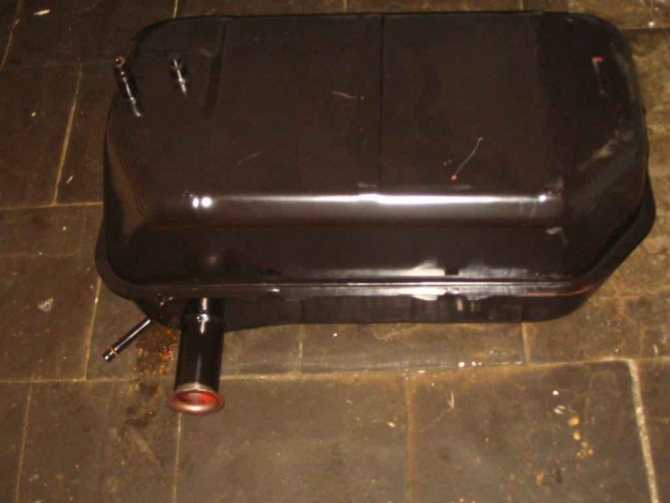

Особенности использования заправочных ёмкостей

Очень важно использовать правильный тип топлива – это обеспечит качественную и надёжную работу всех узлов и агрегатов. Подбирать его следует в зависимости от температурного режима, помня, что температура застывания самого топлива примерно на 10 градусов должна быть ниже, чем температура окружающего воздуха. Для заливки в бак можно использовать летний вариант топлива – для температуры 0 градусов и более, зимний – для минус 20 и 30 градусов (две разновидности) и арктический – для минус 50 градусов по Цельсию и ниже

При этом использование иных разновидностей топлива с большей вязкостью (масло соляркового типа) или же меньшей (например, керосин) является хоть и возможным в крайних случаях, но совсем нежелательным, поскольку это существенно ухудшает функционирование как фильтрующего комплекса в частности, так и всей топливной аппаратуры в целом

Для заливки в бак можно использовать летний вариант топлива – для температуры 0 градусов и более, зимний – для минус 20 и 30 градусов (две разновидности) и арктический – для минус 50 градусов по Цельсию и ниже. При этом использование иных разновидностей топлива с большей вязкостью (масло соляркового типа) или же меньшей (например, керосин) является хоть и возможным в крайних случаях, но совсем нежелательным, поскольку это существенно ухудшает функционирование как фильтрующего комплекса в частности, так и всей топливной аппаратуры в целом.

Заправку рекомендуется выполнять в конце рабочего дня, следя за тем, чтобы баки не оставались пустыми на длительный временной промежуток – это может привести к формированию конденсата, переходящего со временем в коррозию. Особо стоит следить за тем, чтобы выработка топлива не доходила до отметки оголения заборной трубки, поскольку это вызовет завоздушивание системы питания, с её последующим ремонтом (длительным и весьма дорогостоящим) – топлива в баке должно оставаться не менее 5-20 литров.

Заключение

Заправочные ёмкости – элемент, важность и актуальность которого переоценить крайне сложно. От того, в каком состоянии они пребывают, зависит и эффективность эксплуатации трактора, а также его продуктивность. Для поддержания работоспособности системы на должном уровне, необходимо проводить её периодический осмотр и профилактику, вовремя сливать скапливающийся отстой и конденсат, а также, при необходимости, выполнять замену повреждённых или вышедших из строя компонентов

Для поддержания работоспособности системы на должном уровне, необходимо проводить её периодический осмотр и профилактику, вовремя сливать скапливающийся отстой и конденсат, а также, при необходимости, выполнять замену повреждённых или вышедших из строя компонентов.

Основные элементы дизеля Д-243

Конструкция двигателя имеет классическую компоновку. Основой ему служит отлитый из чугуна блок цилиндров. Головка блока цилиндров, так же из чугунного литья, с элементами механизма газораспределения. Снизу блок цилиндров закрывает масляный поддон – картер.

Блок цилиндров двигателя Д-243

Блок цилиндров – основа корпуса дизеля. Отливается из чугуна и имеет четыре расточки для установки гильз образующих цилиндры. Для установки гильз в расточках блока имеются два посадочных пояса.

Гильза фиксируется буртом в верхнем посадочном поясе. А нижняя же ее часть уплотняется парой колец из резины, установленных в проточках блока. Между гильзой и целиндровым блоком образуется пространство, с циркулирующей охлаждающей жидкостью.

Значение диаметра внутри гильзы подразделяется на три размера: малый, большой и средний. Маркируются они соответственно буквами (М), (С) и (Б), наносится маркировка в нижней части гильзы.

Приливы в торцовых стенках и поперечных и внутренних перегородках блока образуют опоры коленвала. На приливы устанавливаются крышки, образующие постели для монтажа коренных подшипников. Каждая крышка индивидуальна т.к. проточена под определенную постель, поэтому заменять ех крышками с других постелей запрещенно.

Так же в блоке имеются каналы по которым к коренным подшипникам и подшипникам распредвала поступает смазка. С наружи блока есть обработанные плоскости, служащие креплением для различного оборудования: ТНВД, фильтров, водяной помпы и так далее.

Головка цилиндров двигателя Д-243

Головка цилиндра является цельнолитой чугунной деталью, служащей основой для механизма газораспределения и топливной системы. В головке цилиндров имеются каналы для поступления в цилиндры свежего воздуха и отведения отработанных газов. Перекрываются каналы выпускными и впускными клапанами.

Под клапана, монтируются седла. Для достижения полной герметичности каждый клапан притирается к седлу индивидуально. Изготавливаются седла из высокопрочной и тугоплавкого сплава. Для отведения тепла головке имеются полости с циркулирующей в них охлаждающей жидкостью.

Сверху располагаются коромысла, всасывающий коллектор и колпак скрывающие клапанный механизм. Со стороны ТНВД в головке закреплены форсунки. С другой стороны выхлопной коллектор.

Уплотнением между блоком и головкой выступает асбестовая, армированная сталью прокладка. В прокладке, отверстия для гильз а так же канала для смазки окантованы обечайками из стали.

Двигатель Д 240 технические характеристики и обслуживание

Ярославский моторный завод выпускает ряд двигателей, которые в дальнейшем устанавливаются на различную тяжелую технику, и отдельного внимания заслуживает мотор Д-240 с наличием множества модификаций и большой историей. Выпускать технику начали в 70-х годах, но также за долгие годы производства минский моторный завод занимался выпуском такой же модели. Модификация Д-240 от ММЗ имела меньше цилиндров с уменьшенными показателями диаметров поршня и самого цилиндра. Изначальная версия Д-240 от Ярославского завода имела 4 цилиндра и могла выдавать мощность до 80 лошадок.

Наиболее популярным трактором в Советские годы был МТЗ 80, который комплектовался именно двигателем Д-240. Трактор популярный до сих пор, ведь используемый мотор отличается высоким ресурсом работы и возможностью эксплуатации в самых сложных температурах. Работала силовая установка в 4-тактном режиме на дизельном топливе, как и полагается вполне простой и доступной модификации, техника имеет жидкостное охлаждение и систему непосредственного впрыска топлива.

Технические характеристики Д-240

Указанный производителем объем мотора 4,75 литров, устанавливается 4 цилиндра, что обеспечивало ему мощность в 80 л.с. Цилиндры располагаются рядным способом, блок цилиндров создается из чугуна. Также цилиндр получил диаметр 11 см, ход поршня составляет 12,5 см. Работает техника на дизельном топливе и вполне неприхотлива в обслуживании, имеет простую понятную для российского пользователя конструкцию.

Применяемая конструкция максимально упрощена, что подтверждает наличие обычного жидкостного охлаждения и модернизированного блока цилиндров. Двигатель можно починить даже находясь на работе в поле, достаточно минимум инструментов. Показатели мощности в более ранних модификациях двигателя были меньшими на 5 л.с. Производительность мотора и отличная тяга на начальных оборотах обеспечивается наличием прямого впрыска топлива. Запуск Д-240 происходит электростартером, поэтому зимой заводить трактор будет гораздо проще и увереннее.

Система охлаждения двигателя Д-240

На Д-240 устанавливается жидкостное охлаждение закрытого типа, поэтому мотор применяют на тракторах МТЗ-80 и МТЗ-82. Закрытый тип охлаждения вполне смелое решение, ведь контакт к окружающей средой происходит на долю секунды и только через клапан. Чтобы не перегревать двигатель, жидкость должна находиться на оптимальной температуре, которая колеблется в диапазоне 80-97 градусов. Контроль за этим показателем выполняет термометр, есть возможность ручной регулировки температуры, проводиться специальной шторкой.

Преимущества двигателя Д-240

Безусловно, выпуск тысяч единиц двигателей говорит о большом спросе на данную модификацию, производитель предусмотрел ряд систем и неплохую мощность для использования на тракторах МТЗ. К основным достоинствам силовой установки можно отнести:

• Отличная приемистость и работа на максимальных оборотах 2200 об/мин;
• Наличие нераздельной камеры сгорания, которая лучше смешивает воздух и топливо;
• При своевременном обслуживании и замене масла будет работать долгие годы;
• Высокое качество некоторых деталей, в частности подшипников коленвала.

Используемый для блока цилиндров прочный чугун позволял обеспечить технику защитой от перегрева, поэтому блок не давал трещины при слишком длительной работе. В обязательном порядке производитель решил использовать особую форму клапанного механизма, благодаря которой клапана были максимально защищены от повреждения при поломке ГРМ цепи.

Техническое обслуживание двигателя Д-240

Как упоминалось выше, двигатель имел отличный ресурс работы и годами не требовал замены деталей и тем более капитального ремонта

Чтобы не случались поломки, важно правильно выполнять сервисное обслуживание и использовать качественное топливо и масло. Обслуживание происходит по следующим этапам:

1. Первое обслуживание спустя каждые 60 часов, при котором водитель осматривает двигатель на подтеки и прочие жидкости.
2. Второе обслуживание, проводиться каждые 240 часов. Во время процедуры нужно менять масло.
3. Каждые 960 часов работы двигателя необходимо проводить капитальный осмотр внешних и внутренних деталей двигателя, при необходимости замена изношенных деталей.

Некоторые умельцы проводят тюнинг отечественного мотора, например для увеличения мощности до 100 лошадок можно установить турбину и специальную систему подачи топлива. Некоторые владельцы жалуются на завышенный расход топлива. Сегодня рабочие тракторы МТЗ 80 и 82 практически все работают именно с двигателем Д-240.

Видео

МТЗ 80 технические характеристики

Параметр	Единицы измерения	Величина
Силовая установка
Модель	Д243
Мощность двигателя	л. с./кВт	81/60
Обороты дизеля в номинальном режиме	об/мин	2200
Крутящий момент на валу	Нм	298
Количество цилиндров	4
Объем двигателя мтз 80	л	4,75
Система запуска	Электростартер/Пусковой бензиновый мотор
Элементы трансмиссии
Узел сцепления	Однодисковый, сухого типа
КПП	Механическая с ручным переключением
Режимы вперед реверс	18 4
Темп перемещения вперед реверс	км/час	1,9/34,3 4,09/9,22
Размерные показатели
Габариты МТЗ 80 ДхШхВ	м	4,12х1,97х2,78
База колес	-/-	2,37
Клиренс	-/-	0,645
Поворот переднего внешнего колеса по радиусу	-/-	3,8

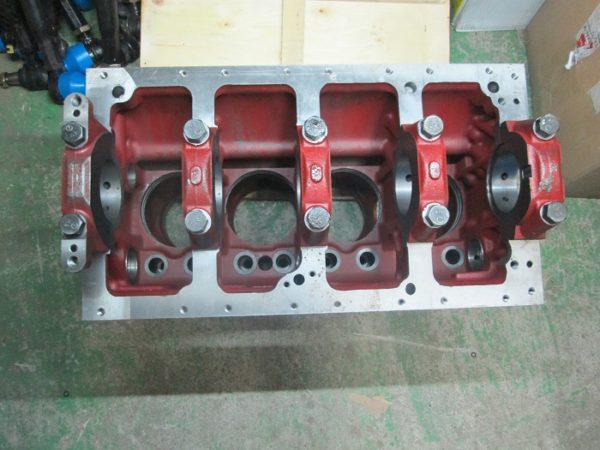

Блок цилиндров

Блок цилиндров – это основная корпусная деталь дизеля, жесткая чугунная отливка. В вертикальных расточках БЦ стоит 4 съёмных гильзы, изготовленных из спецчугуна.

Гильза установлена в блок цилиндров по двум центрирующим поясам: верхнему и нижнему. В верхнем поясе гильза закреплена буртом, а в нижнем – уплотнена 2-мя резиновыми кольцами.

Между стенками блока цилиндров и гильзами циркулирует охлаждающая жидкость.

Торцовые стенки и поперечные перегородки БЦ снабжены приливами, для образования опор коленвала. На эти приливы установлены крышки. Приливы вместе с крышками образуют постели для коренных подшипников.

Блок цилиндров имеет продольный канал, от которого по каналам поперечным масло идёт к коренным подшипникам коленвала и подшипникам распредвала. На наружных поверхностях БЦ есть обработанные привалочные плоскости для крепления центробежного масляного фильтра, водяного насоса, фильтров грубой и тонкой очистки топлива, маслозаливной горловины.

Наиболее частые поломки моделей

К типичным неисправностям тракторных двигателей относят:

• Воздух в ТС. Для устранения проблемы ее прокачивают помпой ручной подкачки, устраняют подсос.
• Неполадки и дефекты ТС. Снимают насос и отправляют на СТО для диагностики и ремонта.
• Отсутствие тяги. Ремонтируют ТС — регулировка насоса, замена фильтра при засорении, промывка распылителей, очистка сопла, проверка воздухоочистителя, турбокомпрессора, регулировка зазоров газораспределительного механизма.
• Появление черного дыма. Возможные причины — засорение воздухоочистителя, неисправность насоса подачи топлива и форсунок, неправильная регулировка тепловых зазоров механизма газораспределения. Производят ТО или замену элементов и соответствующие регулировки.
• Появление белого дыма. Причина- попадание в камеру сгорания двигателя охлаждающей жидкости. Неисправность — пробита прокладка между блоком двигателя и головкой газораспределения. Устранение — демонтаж головки и замена прокладки.
• Закипание охлаждающей радиаторной жидкости. Производят очистку  радиатора и водяной рубашки блока цилиндров от накипи, регулируют натяжение ремня вентилятора.

Двигатель Д240- Технические характеристики и объем двигателя

Начиная с 1974 года, с конвейера Минского тракторного завода сходит универсальный колёсный трактор марки МТЗ 80. Конструкция разрешает использовать машину в областях: сельское хозяйство, строительство, жилищная сфера. Среди колёсных тракторов, модель распространена, поскольку количество выпущенной техники превосходит конкурентов.

Причина популярности технического средства, применение надёжной и в то же время простой силовой установки, роль которой выполнял двигатель Д240. Конструкция агрегата проста, не требует сложных условий по уходу, используется в температурных диапазонах как южных, так и северных широт. Кроме того, приемлемая цена двигателя и установка на Д240 ассортимента навесного оборудования делает устройство доступным для массы покупателей.

Трактор МТЗ 82.1 с навесным оборудованием:
