Установка передней и задней пневмоподвески на КамАЗ своими руками

Неисправности и их устранение

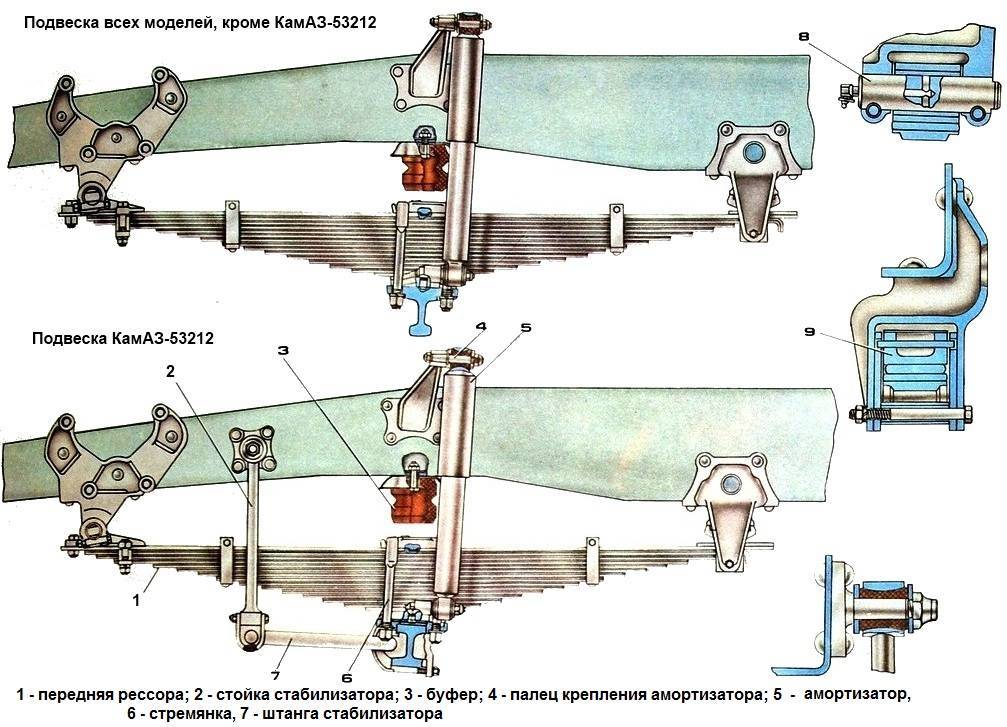

Неисправности и ремонт подвески КамАЗа:

1. Смещение осей. Может быть вызвано пробоем в системе, износом втулок или неправильной установкой подвесного механизма. Необходимо заменить износившиеся детали, переустановить подвеску.
2. Смещенное стягивающее кольцо. Причиной неисправности может стать работа пневморессоров в растянутом состоянии и при низком уровне давления. Рекомендуется заменить рессоры, отрегулировать давление.
3. Пробой в подвеске с реактивными штангами. Он может быть вызван деформацией пластины, смещением внутреннего отбойного механизма, разрывом в области стягивающего кольца. Нужно заменить пластину, отрегулировать отбойник, устранить разрыв, осмотреть штанги на наличие дефектов.
4. Утечка воздуха в области резьбовых вставок. Нужно осмотреть амортизатор, выравнивающий клапан на наличие повреждений. Также необходимо отрегулировать шарнир механизма.

Во время выполнения всех ремонтных работ следует использовать защитную одежду: маску или очки.

Пневмоподвески для КАМАЗов: опираясь на воздух

В Набережных Челнах разрабатывают новые варианты подвески для грузовиков и автобусов КАМАЗ.

Самая древняя подвеска любого колесного транспортного средства — рессорная. Самая современная — пневматическая. Она же и самая комфортная благодаря прогрессивной характеристике упругости (поэтому пневмоподвеску внедрили в первую очередь на автобусах и легковых автомобилях высшего класса). И даже хитрую гидропневматическую подвеску фирмы Citroen можно рассматривать как вариацию на эту же тему, хотя в ней нет воздушного компрессора.

Хорошо известное и не забытое

В СССР пневмоподвеску впервые применили на городских автобусах ЛиАЗ‑677 в конце 1960‑х годов. А первым отечественным серийным грузовиком с пневмоподвеской стал довольно редкий седельный тягач КАМАЗ‑5460, который поставили на конвейер в 2010 году. В какой-то степени его можно считать носителем агрегатов для перспективного грузовика КАМАЗ‑5490.

Общеизвестно, что пневмоподвеска ведущего моста нужна седельному тягачу для подныривания под полуприцеп при сцепке и расцепке, а также для повышения плавности хода. Снаряженная масса автомобиля снижается на 200–300 кг, подвеска легче переносит небольшой перегруз, заменить поврежденную пневмоподушку можно даже на обочине.

Но грузовики с передней пневмоподвеской в России — редкость. Между тем существует модификация автомобиля КАМАЗ‑65117 6×4, у которой все три оси — на «воздухе». Машина разрабатывалась для проекта «Каматейнер» — это длиннобазное шасси, на которое устанавливаются различные быстросъемные надстройки. Такая схема должна была обеспечить увеличение рентабельности перевозок в два-три раза, но у перевозчиков интереса не вызвала и потому забуксовала.

Наработки челнинской компании «Ростар», спроектировавшей эту пневмоподвеску, весьма интересны. Например, хороший потенциал имеет балансирная пневмоподвеска ведущих мостов для грузовиков 6×4, с учетом ограничений осевой нагрузки. На основе такого балансира легко создать и версию магистрального грузовика 6×2, в том числе с передней пневмоподвеской.

Надежная, комфортная пневмоподвеска по кругу пригодится и для седельного тягача 4×2. Такие инновации придутся впору грузовикам семейства КАМАЗ‑5490 — тем, что с кабиной Mercedes-Benz Axor. Подвеска «Ростар» может быть интересна для создания полноприводных трехосных вахтовок 6×6, которые известны своей выматывающей тряскостью на бездорожье. Причем для переднего ведущего моста можно оставить и рессоры.

Полная независимость

Сейчас специалисты компании «Ростар» и инженеры камазовского научно-технического центра трудятся над созданием независимой передней подвески для грузовиков и автобусов. Разрабатывают два варианта. Во‑первых, это шкворневая подвеска на двойных поперечных рычагах, с пневмоподушкой, расположенной на кронштейне в верхней части поворотного кулака. Такую начинают устанавливать на автобусы НефАЗ‑52974 и КАвЗ‑5297. Есть два исполнения, различающиеся по осевой нагрузке: достаточно универсальная подвеска — на 5,5 тонны, а также очень перспективная для туристических автобусов и как компонент подвески магистральных грузовиков — на 8,2 тонны.

В 2017 году планируется поставить на нефтекамский и курганский заводы около полутора сотен передних мостов с независимой пневмоподвеской.

Второй тип разрезных осей с пневматикой находится в процессе доводки конструкции. Эта ось тоже сделана по двухрычажной схеме, но здесь применены шаровые опоры (в автобусных независимых подвесках ZF и подвеске грузовика Volvo FH используются шкворни). Новая подвеска не копирует уже существующие: разрабатывается своя, оригинальная конструкция, с учетом российских условий эксплуатации. А это, как показывает опыт, у нас всегда получается лучше.

Как сделать самостоятельно

Многие автовладельцы делают не только ремонт кабины КамАЗ своими руками, но и модернизацию, в частности — плавающей подвески. Чтобы ее сделать, потребуются комплектующие, которые можно приобрести в магазине или на разборке. В большинстве случаев это детали подвески ВАЗ: реактивные тяги, амортизаторы, пружины энергоаккумуляторов КамАЗ и др.

Как обшить

Обшивку кабины можно сделать своими руками. В автомагазинах имеются готовые панели как боковые, так и потолочные и для отделки спального места. Однако многие владельцы машин предпочитают сами выбирать цвет и отделочные материалы. В большинстве случаев основу изготавливают из плиты OSB, на нее монтируют поролон, который не только придает объемный вид поверхности, но и является утеплителем.

В качестве шумоизоляции применяют листовую фольгу на битуме, которую укладывают под обшивку в 2-3 слоя. Сверху настилается пенофол толщиной 2 мм. Такая обшивка существенно снижает уровень шума в кабине.

Чем утеплить

Штатное утепление справляется со своей задачей до температуры -15°С. В больший мороз оно неэффективно. Утеплить кабину КамАЗа удастся при помощи любого соответствующего материала, имеющегося в магазинах стройматериалов. Чаще всего для утепления используют изолон. Его приклеивают под обшивку на металл кабины. Это предотвращает промерзание стенок, однако полностью проблемы не решает.

Применение стеклопакетов и новых дверных уплотнителей позволит намного снизить потери тепла.

Полка в кабину

Изготавливают этот нужный элемент из тех же материалов, которые используются для обшивки изделия. При изготовлении надоконной конструкции в машинах с низким потолком следует помнить, что в этом случае уменьшается обзор по высоте окна. Основные критерии при изготовлении — это функциональность и прочность крепления.

Полка не должна мешать водителю и не заслонять обзор.

Кроме полок, изготавливают шкафчики для мелочевки, которые располагают под спальным местом.

Как покрасить

Перед покраской конструкцию рихтуют, проводят необходимые сварочные работы и убирают старую краску. Ржавые места и отдельные детали пескоструят. Затем корпус грунтуют. Для покраски используют автоэмали, которые наносят краскопультом. Качество работ напрямую зависит от подготовки к их проведению.

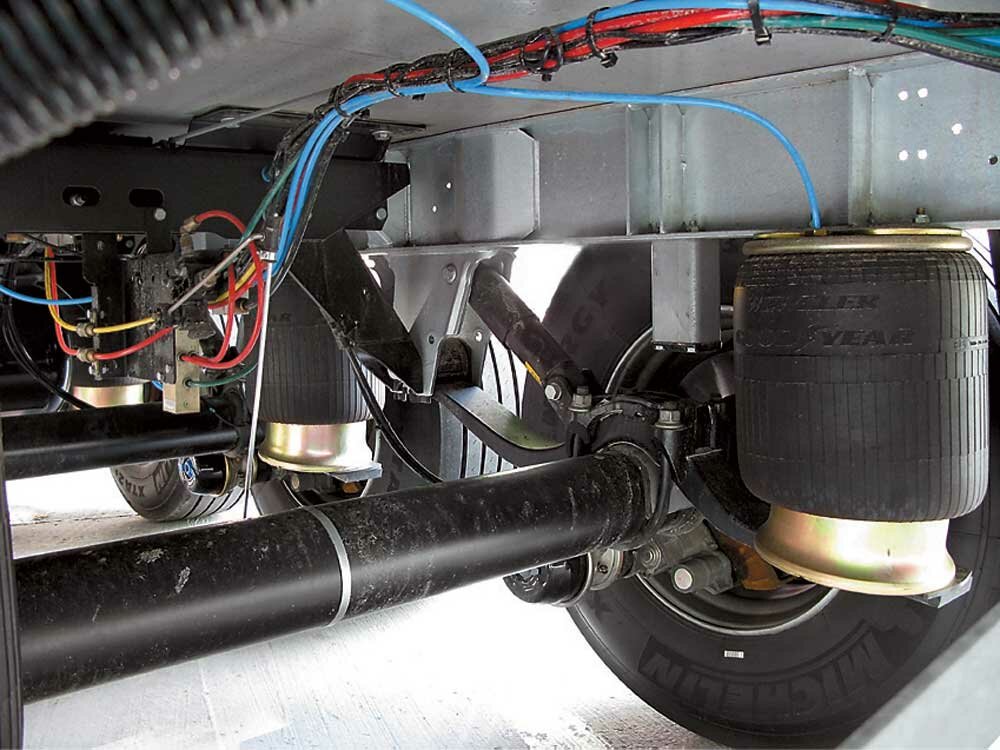

Задняя пневмоподвеска КамАЗа предназначена для регулировки дорожного просвета, жесткости подвесного механизма и для выравнивания транспортного средства при неравномерной загрузке.

Chevrolet Lanos: Ремонт амортизационной стойки

Chevrolet Lanos / Руководство по ремонту, обслуживанию, эксплуатации автомобиля Chevrolet Lanos / Ходовая часть / Ремонт амортизационной стойки

Ремонт амортизатора телескопической стойки обычно не приводит к желаемому результату,
поэтому при необходимости рекомендуем заменить амортизатор.

Вам потребуются: ключи «на 9», «на 19», приспособление для сжатия пружины.

1. Снимите амортизационную стойку с автомобиля (см. «Снятие и установка амортизаторной
стойки», с. 162)

2. Установите приспособление для сжатия пружины и сожмите пружину.

3. Отверните гайку штока, удерживая шток от проворачивания вторым ключом.

4. Снимите верхнюю опору.

5. Снимите тарельчатую и плоскую шайбы.

6. Снимите защитный кожух в сборе…

7. …и буфер сжатия.

8. Снимите пружину передней подвески.

Примечание

Пружины заменяйте только парами (правую и левую одновременно).

9. Снимите нижнюю прокладку пружины.

10. Выверните гайку крепления амортизатора из корпуса стойки, зажав ее в тиски
и вращая стойку.

Полезные советы

Если у вас нет тисков, выверните гайку разводным или трубным
ключом.

Если гайка сильно корродированна, попробуйте вывернуть ее с помощью зубила и
молотка.

Если гайку не удалось вывернуть указанными выше способами, воспользуйтесь дрелью
для сверления отверстий в гайке. При сверлении возможно повреждение амортизатора,
поэтому такой способ лучше применять лишь в случае замены амортизатора.

Рекомендуем заменять гайку крепления амортизатора новой независимо от ее состояния

Примечание

Момент затяжки гайки амортизатора 200 Н м.

11. Снимите гайку…

12. …и извлеките амортизатор из корпуса стойки.

Примечание

При необходимости снимите ступицу и выпрессуйте подшипник (см. «Замена
подшипника передней ступицы», с, 169).

13. При необходимости разберите защитный кожух. Поврежденные детали замените.

14. Установите амортизатор вертикально и несколько раз до упора опустите и поднимите
шток амортизатора. Убедитесь, что шток перемещается без провалов, заеданий и стуков.
В противном случае замените амортизатор. Кроме того, замените амортизатор при обнаружении
следов подтекания жидкости (допускается незначительное отпотевание в верхней части
корпуса) и при повреждении резьбы в верхней части штока.

Предупреждение

Амортизаторы заменяйте только парами (правый и левый одновременно).

15.Замените поврежденный буфер хода сжатия.

16.Замените верхнюю опору, если подшипник корродирован, имеет осевое перемещение
в корпусе опоры или его заедает при проворачивании.

17. Установите детали в порядке, обратном снятию. Во время сборки сориентируйте
защитный чехол таким образом, чтобы выступ (показан стрелкой) на левой стойке был
направлен вперед (по направлению движения автомобиля), а на правой стойке — назад.
Тарельчатую шайбу 6 подшипника верхней опоры установите отогнутым краем вверх (см.
рис. 7.2).

18. Окончательно затяните гайку штока амортизатора на автомобиле, стоящем на
земле, моментом 55 Н м.

Примечание

После ремонта амортизаторной стойки проверьте и при необходимости
отрегулируйте углы установки колес. Воспользуйтесь услугами мастерских, располагающих
специальным оборудованием.

Снятие и установка амортизаторной стойки

Вам потребуются: ключи «на 9», «на 12», «на 19», торцовые головки «на 32», ключ
для болтов колес, вороток, съемник шаровых шарниров, бородок, молоток.
1. Затормозите автомобиль стояночным тормозом …

Замена верхней опоры амортизаторной стоики

Для замены верхней опоры амортизаторной стойки необходимо снять стойку с автомобиля
(см. «Снятие и установка амортизаторной стойки», с. 162). Процесс замены опоры см.
в подразделе «Ремонт амортиза …

Другое на сайте:

Замена масляного уплотнительного кольца приводного вала
ПОРЯДОК ВЫПОЛНЕНИЯ
1. Отсоедините приводной вал от коробки передач.

2. Лезвием плоской отвертки снимите уплотнительное кольцо из гнезда коробки передач.

Предупреждение
Очистите гнездо уплотнит …

Ремонт шарниров привода переключения передач
При увеличении зазоров в приводе переключения передач появляется вибрация рычага
переключения передач во время движения, а переключение передач становится нечетким
и затрудненным. В этом случае не …

Обслуживание системы охлаждения (опорожнение, промывка и заправка)
Не допускайте попадания антифриза на открытые участки тела и окрашенные поверхности
автомобиля. Случайные брызги без промедления смывайте обильным количеством воды.
Помните, что антифриз является …

Неисправности и ремонт пневмы на автомобиле

В процессе эксплуатации автомобиля на пневме  необходимо обращать внимание на основные признаки неисправности пневмоподвески. Среди симптомов неисправностей можно выделить:

• передняя и/или задняя часть опускается при заглушенном двигателе;
• при запуске мотора поднимается только задняя или передняя часть авто;
• после запуска двигателя не поднимается какая-либо сторона, может быть слышно шипение снаружи авто;
• передняя часть поднимается выше задней части;
• при активной езде передняя часть опускается, однако после остановки поднимается выше задней части;
• постоянно изменяется клиренс, кузов не может принять нужное положение;
• нет возможности изменять клиренс, не удается включить сервисный режим для ремонта пневмы, не удается сделать развал-схождение;

Часто на панели приборов загорается значок неисправности пневмоподвески. Это уведомление информирует водителя о проблемах, а также может указывать на то, что пневма работает в аварийном режиме.

 Как правило, основные проблемы связаны со следующими неисправностями:

• утечка воздуха через пневмобаллоны или соединения;
• износ поршневых колец компрессора;
• неполадки датчиков и управляющей электроники.

Пневмоподвеска Камаз

Пневмоподвеска на КАМАЗ

Пневмо подвеска КАМАЗа является дополнением к штатной рессорной подвеске.

Пневмоподвеска необходима в случаях:

1. Если вы много времени проводите за рулём — передняя пневмоподвеска на камаз – пневмоподвеска кабины камаз избавит от шума и вибрации подвески, отчего поездки станут более комфортными и менее утомительными.
2. Если вы ездите с перегрузом или хотите начать грузить больше— пневмоподвеска ликвидирует ситуации, когда машина ложится на отбойники и увеличивает грузоподъемность до 1,5 раз.
3. Если вы хотите сэкономить время на загрузке — задняя пневмоподвеска КАМАЗа дает возможность опустить кузов автомобиля, что значительно упрощает погрузку.
4. Если вы перевозите хрупкие грузы — пневмоподвеска не даёт раскачку кузова, будьте уверены — все прибудет в целости и сохранности (если только по пути вы не заедете на поединок ралли =) ).

Пневмоподвеска КАМАЗа устанавливается с одноконтурной или двухконтурной системой управления:

• одноконтурная регулирует одновременно все пневмоподушки;
• двухконтурная позволяет на обеих сторонах настраивать разное давление.

Панель управления выводится в кабину автомобиля. Воздух в подушках накачивается компрессором. Для ускорения работы возможно установить ресивер — баллон со сжатым воздухом.

Время установки, заявленное производителем, составляет 4-6 часов. Однако, по отзывам автовладельцев, самостоятельная установка в «гаражных условиях» может занять до двух дней. Поэтому целесообразно обратится в сервисный центр, который специализируется на данной процедуре.

Купить пневмоподвеску на КАМАЗ можно как с системой управления, так и без нее. Базовый комплект поставки включает в себя:

• пневмоподушки;
• кронштейны крепления к раме и рессорам;
• шланги;
• комплект креплений(гайки, болты, шайбы);
• нипель для накачки от внешнего компрессора.

Пневмоподвеска камаз 4308 разработана с учетом климатических условий и выдерживает температуру от -30 до +40 °C. Пневмоподвеска не требует дополнительного обслуживания. Средний срок службы подвески составляет 6 лет. Для продления этого срока рекомендуется не допускать попадания грязи и песка на систему и промывать ее при каждом посещении автомойки.

голоса

Рейтинг статьи

А стоит ли устанавливать пневмоподвеску?

Если коротко: да.

Теперь разберёмся подробнее.

От чего зависит комфортная езда без тряски и сильного раскачивания машины? Тут важны две параметра: масса машины и жёсткость пружин амортизаторов. Если машина лёгкая, а пружины жёсткие — тряска водителю обеспечена. Если машина тяжёлая, а пружины мягкие — обеспечена качка, как в море. Эта проблема усугубляется ещё и тем, что привести в соответствие жёсткость пружин и массу машины невозможно в принципе, поскольку масса постоянно меняется, ведь в машине бывает разное число пассажиров, она может перевозить дополнительный груз и т. д.

Изменить жёсткость пружинных амортизаторов тоже нельзя. И более того, она со временем падает (из-за усталости металла), а вместе с жёсткостью уменьшается и дорожный просвет автомобиля.

Для регулирования жёсткости амортизаторов и была создана пневмоподвеска, элементы которой умеют подстраиваться под постоянно меняющиеся параметры автомобиля, обеспечивая водителю комфортную езду в любых условиях. Вот её достоинства:

• клиренс машины и жёсткость её стоек регулируются автоматически;
• машина становится устойчивее к перегрузкам: в случае большой загруженности жёсткость стоек поднимается до максимума, что позволяет избежать повреждений других деталей подвески;
• улучшение управляемости: вождение становится более плавным, крен автомобиля на виражах минимален;
• при использовании четырёхконтурной автоматической подвески продольный крен машины также стремится к минимуму, что делает езду ещё комфортнее;

Минусы у этого устройства тоже имеются:

• пневматические амортизаторы не подлежат ремонту. В случае выхода из строя их можно только заменить;
• резина пневмоподушек чувствительна к холоду и загрязнениям (подробнее об этом будет рассказано ниже);

Здесь же следует упомянуть и о гидравлических подвесках. Они выполняют ту же функцию, что и пневматические, однако их упругий элемент — специальная жидкость. А главным отличием гидроподвесок является их повышенная надёжность (и очень высокая цена, которая вряд ли будет по карману рядовому автолюбителю). Для примера: ресурс пневмоподвески составляет в среднем 200 тыс. км, тогда как гидроподвеска легко может пройти до 400 тыс. км.

Из всего вышесказанного следует простой вывод: пневмоподвеска — это хорошая альтернатива как стоковым пружинам, так и гидравлике с её заоблачной ценой.

Зачем грузовикам пневмоподвеска?

Как мы уже упомянули, пневмоподвеска грузовиков это больше необходимость, чем роскошь. Что же она даёт, и зачем нам знать устройство пневмоподвески?

Дело в том, что современные автомобили, в том числе и грузовые, с каждым годом становятся легче, а вот нагрузка, которую они должны везти становится больше.

В этих условиях классические стальные рессоры просто бы не справились, поэтому практически все производители большегрузов уже довольно давно применяют пневматические виды подвесок. Пользы от них масса, а именно:

• высокая плавность хода;
• отсутствие заметных смещений между шасси и осями машины;
• возможность регулировки высоты шасси;
• поддержание постоянной высоты кузова вне зависимости от загрузки;
• уменьшение частоты собственных колебаний шасси.

В целом, достоинств очень много, и они с лихвой перекрывают небольшие недостатки в виде достаточно высокой стоимости и более сложной конструкции по сравнению с обычными рессорами.

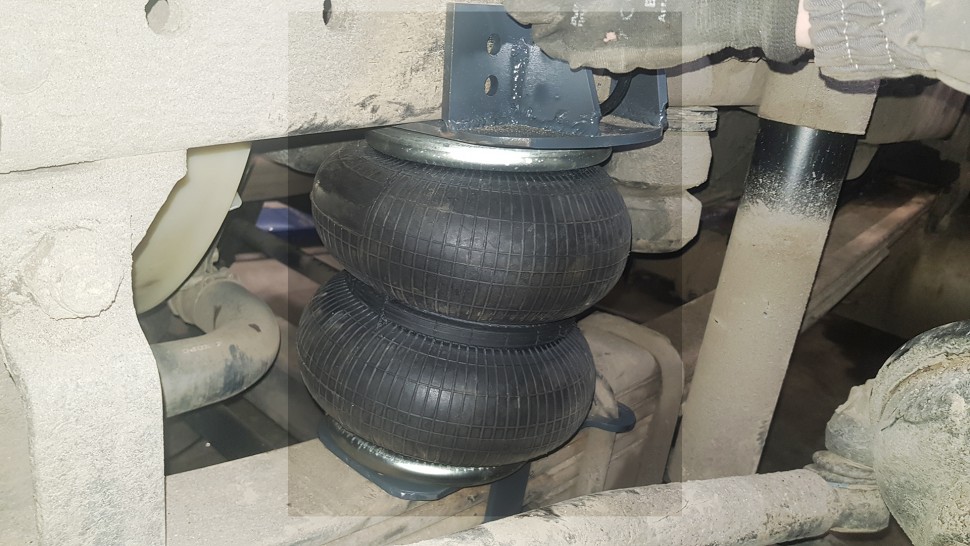

Замена пневмоподушки КАМАЗ

Устранить неполадку самостоятельно с подручными средствами не представляется возможным, поэтому при диагностировании дефекта пневмоподушки необходимо обратиться к специалистам сервисного центра. Перед проведением ремонтных работ нужно подобрать актуальные комплектующие. Мастера СТО сделают это за вас

При самостоятельной покупке стоит обращать внимание на диаметр изделия, чтобы рассчитать грузоподъемность и рабочее давление элемента. Специалисты рекомендуют не забывать о том, что нагрузка распределяется на четыре колеса

У грузовиков КАМАЗ при полной загрузке задний мост подвергается большему давлению, чем передний. При наличии рессоры нагрузка распределяется на обе детали. Величина хода также является измерением, необходимым для подбора комплектующих. Это разница между подушкой в сжатом и распрямленном состоянии.

Пневмоподушки устанавливаются в задние пружины. Специалист устанавливает небольшой уголок на лонжерон для применения его в качестве опоры. Нижнее крепление из пластин находится между проставками и рессорами КАМАЗа. Их устанавливают на переднюю ось, в то время как нижнее крепление фиксируется на соответствующем рычаге. Верхнее, в свою очередь, крепится к поперечной балке.

Как установить

Установка пневматической подвески:

1. Установить КамАЗ на опору.
2. Удалить пластиковые заглушки с багажника транспортного средства.
3. Открутить крепежные гайки стоек для доступа к прокладкам проводки.
4. Подключить компрессор к блоку системы управления ресивера.
5. Установить получившуюся конструкцию на основание запасного колеса.
6. Подключить к компрессору и ресиверу проводку, следуя указаниям на ярлыках проводов.
7. Собрать подсоединенные провода в жгут и вывести его в кабину водителя.
8. Проложить жгут вдоль стенки кабины и вывести в отсек силового агрегата.
9. Подключить провода к аккумуляторной батареи, массе и предохранительному блоку.
10. Извлечь стойку и на ее место установить подготовленную пневматическую стойку.
11. Демонтировать шланги тормозной системы.
12. Отключить датчики АБС.
13. Подключить пневматические линии к компрессору, ресиверу и блоку управления.
14. Вывести воздушную магистраль в отсек двигателя.

Также с 2020 года доступны новые серийные кабины КАМАЗ 6520 ЛЮКС от Mercedes—Benz Axor производства ПАО «КамАЗ». Полностью модернизированная кабина КАМАЗ 6520 ЛЮКС в сборе с возможностью выбора цвета по желанию клиента. Доставка через ТК или попутным транспортом в Ваш город.

КАМАЗ 6520 ЛЮКС

Дополнительные опции

• Установка спального места на кабину
• Доработка кабины до двуспальной
• Изменение высоты кабины
• Капитальный ремонт кабины
• Изменение цвета каркаса кабины
• Установка насоса подъема кабины гидравлический

Стандартные габариты

• Ширина: 2356 мм
• Высота: 1767 мм
• Длина: 1995 мм
• Вес: 673 кг

Имеет ли смысл менять пружинную подвеску на пневматическую

Имеющаяся статистика говорит о том, что большинство владельцев бюджетных транспортных средств недовольны управляемостью и стойкостью машин на поворотах. Замена обычной пружинной подвески на пневматическую способна сразу же изменить рядовые показатели движения:

• создать нужный клиренс;

• увеличить плавность хода засчёт повышения чувствительности;

• сделать поездки на авто более комфортными;

• устранить просадку кузова даже при максимальной загрузке.

Однако перед тем как менять обычную подвеску, например, на ВАЗе, рекомендуется просчитать и все недостатки такой замены:

• высокая стоимость пневматических подвесок в сборе;

• если выйдет из строя любой из элементов подвески (например, клапан, компрессор или ресивер), придётся менять всю систему — замена по запчастям будет невозможна;

• в отличие от пружинной, пневматическая подвеска хуже реагирует на смену температурных режимов и реакцию с дорожными химическими веществами.

Особенности использования гидро, пневмо- и обычной подвески

Не стоит забывать, что современные автомобили могут быть оснащены и гидравлической подвеской, которая работает благодаря специальной жидкости. Гидроподвеска считается более надёжной, чем пневматическая, так как предоставляет ресурс до 400 тысяч километров пробега. Однако гидравлические элементы чувствительны к уровню смазки и в случае высыхания выходят из строя.

Обычная пружинная подвеска обладает минимальной стоимостью и легко поддаётся ремонту или замене. Когда как гидро- и пневмоподвески стоят дорого и в случае повреждений какого-либо элемента сразу весь узел теряет работоспособность. Однако при сравнении гидравлической и пневматической подвесок большинство водителей выбирает «пневматику» благодаря её большей доступности и более широкому диапазону настроек.

Регулирование положения сидений на пневмоподвеске

Регулирование сидений водителя и пассажира на пневмоподвеске (cм. рис. Сиденье водителя на пневмоподвеске и Сиденье пассажира на пневмоподвеске). Регулировка угла наклона спинки сиденья осуществляется рычагом 2. При поднятии рычага вверх спинка расфиксируется и наклоняется вперед под воздействием пружины, при опускании – ступенчато фиксируется в выбранном положении. Диапазон регулировок от 40º наклона вперед до 30º наклона назад. Для включения обогрева сиденья предназначена клавиша 3. Для регулировки боковой поддержки сиденья служит клавиша 4. Глубину поясничного упора регулирует клавиша 5. Для быстрого опускания сиденья служит рычаг 6:

• при переводе рычага вверх сиденье быстро опускается в нижнее положение;
• при переводе рычага вниз сиденье автоматически поднимается и фиксируется в положении, заданном рычагом 7.

Высоту сиденья регулирует рычаг 7. При поднятии рычага вверх сиденье поднимается, при нажатии вниз – опускается. Максимальная величина подъема – 100 мм. Для регулировки жесткости подвески сиденья служит рычаг 8. При поднятии рычага вверх жесткость подвески увеличивается, при нажатии вниз – уменьшается. Пневмоподвеска имеет 4 фиксированных положения жесткости.

Сиденье водителя на пневмоподвеске

Для регулирования угла наклона подушки сиденья предназначен рычаг 9. При поднятии рычага вверх передняя кромка подушки поднимается, при нажатии вниз – опускается. Диапазон регулировки от 2 до 12º. Для регулировки продольного положения сиденья служит рычаг 10. При поднятии рычага вверх салазки сиденья расфиксируются. При отпущенном рычаге – ступенчато фиксируются в выбранном положении. Диапазон регулировки 110 мм с шагом 10 мм. Глубину подушки сиденья регулирует рычаг 11. При нажатии рычага вверх подушка перемещается относительно основания вперед-назад. При отпущенном рычаге – ступенчато фиксируется в выбранном положении. Диапазон регулировки 60 мм с шагом 12 мм. По высоте и по углу наклона регулируется подголовник 13. Для выбора угла наклона подголовник поворачивается. Для выбора высоты подголовник имеет 8 фиксированных положений с шагом 20 мм. Замок ремня безопасности – поз. 12.

Сиденье пассажира на пневмоподвеске

Внимание! Для входа в кабину и выхода из неё полностью отпустить вниз сиденье водителя на пневмоподвеске. Запрещается менять настройки сиденья во время движения

Настройку сиденья необходимо производить на стоящем автомобиле с включенным стояночным тормозом. После настройки сидений водителя и пассажира необходимо удостовериться в отсутствии контактов узлов и деталей сиденья с элементами кабины во время движения для исключения поломки сиденья. Не допускать промокания обивки. При необходимости провести сушку элементов сиденья. При остановке двигателя и выключении аккумуляторных батарей подогрев сиденья необходимо выключить. Запрещается движение с нажатой кнопкой быстрого спуска. Техническое обслуживание сидений производить совместно с автомобилем, должно выполняться квалифицированным персоналом в сервисных центрах.

Регулирование сиденья водителя на пневмоподвеске в вариантном исполнении (см. рис. Сиденье водителя на пневмоподвеске (вариант)).

Для регулировки продольного положения сиденья служит рычаг 1. При поднятии рычага вверх салазки сиденья расфиксируются. При отпущенном рычаге – ступенчато фиксируются в выбранном положении. Диапазон регулировки 110 мм с шагом 10 мм.

Для автоматической настройки подвески по весу водителя, сидящего на сиденье, предназначена клавиша 2.

Регулировка угла наклона спинки сиденья осуществляется регулятором угла наклона спинки 3. Диапазон регулировок от 90 до 130º.

Внимание! После настройки сидений водителя и пассажира на пневмоподвеске, необходимо удостовериться в отсутствии контактов узлов и деталей сиденья с элементами кабины во время движения для исключения поломки сиденья

Сиденье водителя на пневмоподвеске (вариант) 1 – рычаг для продольного перемещения сиденья; 2 – клавиша автоматической настройки подвески; 3 – регулятор угла наклона спинки

Управление пневматической подвеской

За управление пневматической подвеской отвечает блок управления. Обычно на нём до 8 кнопок, каждая из которых позволяет регулировать как одну определённую стойку, так и все амортизаторы в комплексе. Для этого в салон автомобиля устанавливается контроллер, который передаёт водителю показатели с каждой подушки. В зависимости от дорожной ситуации водитель может как увеличить давление воздуха в подушке, так и сократить, при этом клиренс транспортного средства будет увеличен или уменьшен.

Удобная индикация показывает давление в каждой подушке

Для того чтобы отключить работу пневмоподвески, достаточно нажать на соответствующую кнопку на контроллере. Сразу же после выключения система установит средние показатели клиренса, а подушки начнут работать как обычные амортизаторы на пружинах.
