Колеса

Для начала, следует определить размеры покрышек. Многие берут шины от ЗИЛ-131 или от Оки, у которых снимается верх проволочного корда. Один из винтов перекусывается через прорезанное окошко, проволока убирается по всему периметру. Затем боковина от корда до протектора прорезается на расстоянии около 8 см. Клык подрывают и ножом подрезают края.

Производится это по часовой стрелке, после чего формируется уже протектор. На камере помещается рисунок, чаще всего выбирается елочка, но можно и отойти от этого правила. Рисунок нарезается ножом, угол составляет трапецию.

После чего потребуется усидчивость, т. к. процесс обдирки достаточно долгий. Спешить не стоит, чтобы не загубить весь труд, сделав работу непригодной для использования.

Самодельные болотоходы могут быть не хуже промышленных, если правильно учесть все нюансы. При выборе протектора нужно учесть, что он должен самоочищаться, это актуально при передвижении по заболоченным местностям.

На торфяниках не стоит выбирать чересчур глубокий рельеф, во избежание прорыва поверхностности и потери сцепления. Редкий рисунок подбирается для передвижения по песку и снегу. Диски же, как правило, стандартные. Но многие предпочитают закрепить дополнительные «тазики» на ремни или транспортную ленту.

Какие мотоциклы можно использовать?

Ещё в советские времена были созданы мотоциклы, которые являются прототипами современной техники. Из них очень легко можно сделать снегоход. Вспомним некоторые из них.

«Муравей»

Использовался как грузовое транспортное средство, имел кузов и три колеса. У этой модели колёса располагались следующим образом: одно впереди (ведущее), а еще два – по краям кузова. Снегоход из этого мотоцикла был самым популярным среди жителей России. Именно с него все началось. Один из деревенских жителей разобрал свой старый мотоцикл, поставил мотор на лыжу и гусеницы, которые были сделаны из обычного забора. Средство имело свои недостатки, но люди быстро придумали, как их исправить.

«Днепр»

Имел различные модификации: МТ-9, 10, 11, 16. Эти модели были оснащены двигателями от 27 до 32 лошадиных сил. Отличался он люлькой для третьего пассажира. Для снегохода используются практически все детали мотоцикла, однако, в случае ремонта, купить запчасти будет сложно и дорого.

На этот мотоцикл обычно устанавливали военное оборудование во время Великой Отечественной Войны. Мощность очень радует, она достигает 40 лошадиных сил. В этом плане мотоцикл является одним из лучших для создания на основе его двигателя снегохода. Модель трехколесная и имеет дополнительное место для пассажира.

«Восход»

Стал следующей моделью после «Ковровец» (К-175), который выпускался с 1957 по 1965 год. Двигатель двухтактный с одним цилиндром, объём 175 куб. см, мощность – 20 лошадиных сил. Неплохие характеристики, благодаря которым переделать мотоцикл будет очень легко и дешево.

«ИЖ Планета»

Годы выпуска – 1962-1967, 20 лошадиных сил. У многих осталась данная модель, ее тоже можно использовать для создания новой техники.

«Минск»

Двухколёсный мотоцикл, который стали выпускать в 1951 году. И уже тогда у многих было желание переделать этот мотоцикл в снегоход, вот только дальше идей дело не пошло.

Типы конструкций

Предназначением болотохода является преодоление болотистой местности, мелководья, непроходимой грязи, уверенная транспортировка грузов в условиях распутицы и бездорожья.

Тип ходовой части болотохода должен определяться на основе местных условий эксплуатации:

Гусеничный вездеход – машина высокой проходимости, уверенно передвигающаяся по пересечённой местности за счёт эффективного распределения нагрузки. Однако по топи такая машина вряд ли пройдёт. Кроме того, болотоход на гусеницах своими руками – конструкция повышенной сложности, при создании которой потребуется учесть множество дополнительных нюансов.
Болотоход на шинах низкого давления – вариант, который может использоваться в болотистой местности. Пластичные колёса обеспечивают не только полную амортизацию, но и надёжное преодоление топей, грязи, мелководья.
Плавающий болотоход – универсальная машина, гарантирующая преодоление препятствий любой сложности. Когда сцепление колёс или гусениц с грунтом невозможно из-за большой глубины, машина переходит в режим лодки, передвигаясь с помощью гребного винта.
Как специализированный вариант болотохода может рассматриваться средство передвижения по воде, густо заросшей водными растениями. Лодка болотоход своими руками создаётся на базе обычной «моторки», только снабжается самодельным двигателем, лопасти которого вращаются при самом малом погружении.

История разработки

Идея создания снегоболотохода принадлежит коллективу специалистов, которые занимались доставкой грузов в самые отдаленные районы страны, в т. ч. труднодоступные места горной тундры и заболоченные равнины девственных лесов Республики Коми.

Работники автотранспортной компании, которые использовали отечественные колесные и гусеничные вездеходы различных марок и моделей для перевозки людей и грузов, смогли на собственном опыте убедиться в их невысокой степени надежности и низких характеристиках проходимости. Кроме этого они собрали большой список поломок, которым часто подвержены такие виды автотранспортных средств.

На основе сделанных выводов и длительных расчетов они смогли четко определиться с тем, какой тип внедорожника необходим для работы в условиях Крайнего Севера.

В период с 2010 по 2011 гг. компания разработала 2 опытные модели вездехода XPEN, получившие соответствующие сертификаты качества. На протяжении нескольких лет снегоболотоход регулярно модернизировался и совершенствовался, улучшая свои технические характеристики. В январе 2017 г. ООО «Рент» выпустила новый болотоход Зырянин в различной комплектации.

Какие есть варианты

Перед тем, как сделать болотоход своими руками, вам потребуется некоторая информация и подготовка. Технические знания пригодятся, как и нестандартное мышление, но результат позволит по-настоящему покорить труднодоступные места.

В пользу самостоятельного изготовления говорит банальный факт экономии, можно использовать б/у детали.

Самый популярный вариант – автомобиль с шинами низкого давления

От них будет зависеть большая часть результата, важно продумать максимально простую конструкцию, чтобы в дальнейшем не зависеть от сложных деталей в случае поломки;

Болотоход своими руками сделан еще проще, он позволит передвигаться по затопленным участкам, подходит для небольших глубин, но не очень любит заросшие участки;

Если на водоеме большое количество зарослей, лучше всего посадить на болото личинок. Своими руками сделать его сложнее, но иногда это необходимость.

Двигатель для болотохода

Мощность двигателя для болотохода следует подбирать в зависимости от предполагаемой нагрузки. В одном случае вполне подойдёт мотор от мотоблока, а в другом потребуется многосильный движок от автомобиля.

Мотоциклетный двигатель. Для поездок по бездорожью после проливного дождя такой мотор вполне подойдёт, но с большой нагрузкой, конечно, не совладает.
Автомобильный двигатель от «ЗАЗ», «Нива», «Ока», «ЛуАЗ», «буханки». Эти неприхотливые моторы вполне справятся с работой, если установить их на болотоход. Стабильно работают на разных режимах при низкой и высокой температуре воздуха.

Создание ТС на основе мотоблока

Двигатель, трансмиссия и другие компоненты этого средства малой механизации пригодятся для строительства снегохода. Согласованность функциональных компонентов упрощает создание качественной конструкции на новой раме. Для создания караката технику оснащают соответствующими шинами и комфортным сиденьем. Можно оставить с минимальными изменениями рукоятки с приводами управления подачи топлива и тормозов.

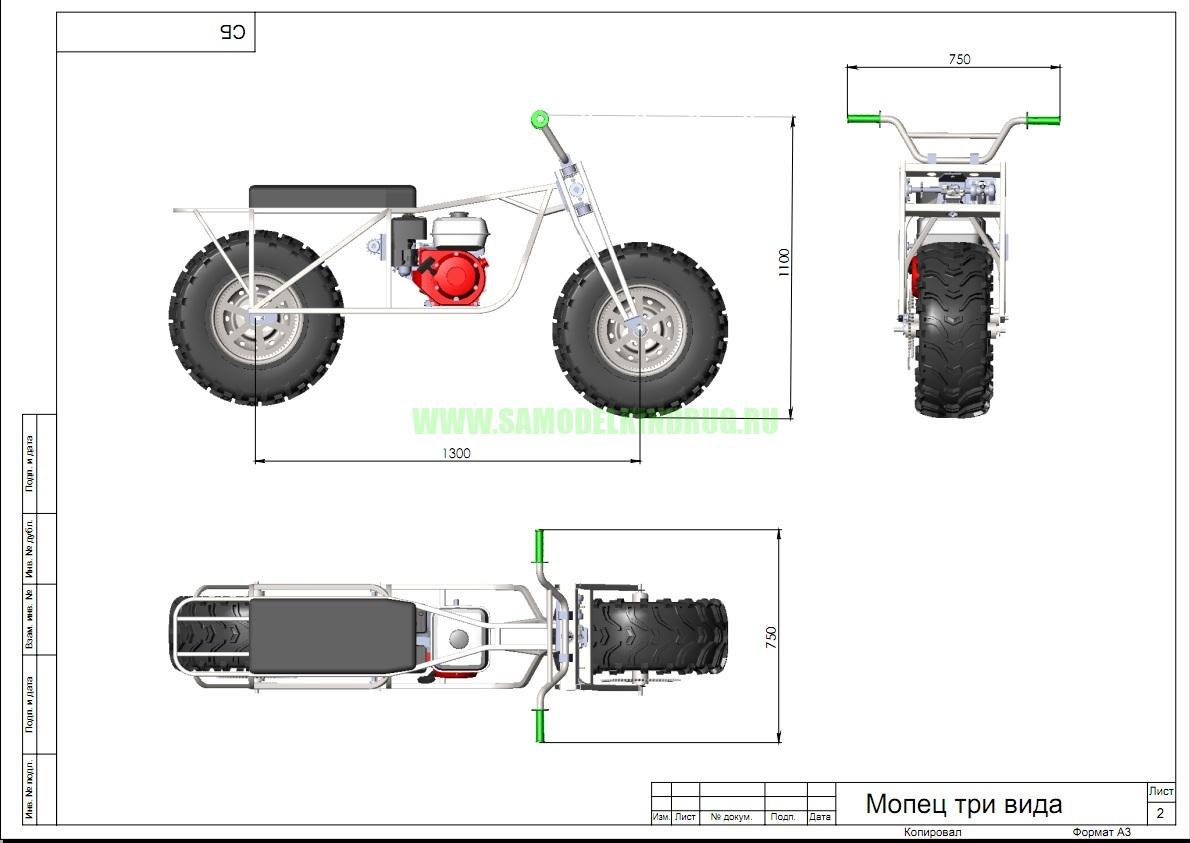

Чертежи самодельных вездеходов

Конструкторскую документацию полностью или частично можно найти в интернете. В готовые решения добавляют изменения с учетом личных предпочтений.

Процесс сборки

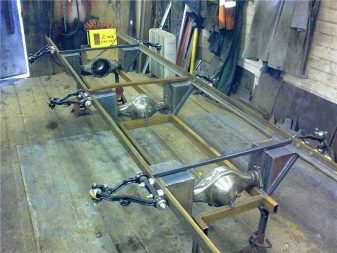

После изготовления рамы переходят к монтажу заднего моста.

Далее устанавливают:

элементы подвески;
рулевое управление;
колеса;
тормозную систему;
мотор;
КПП, рычаг и кулису;
кресло;
светотехнику.

Полевыми испытаниями проверяют работоспособность вездехода.

Траки для вездехода на базе мотоблока

Если есть достаточно мощный силовой агрегат, можно создать самодельный гусеничный вездеход. Траки делают из металлических пластин с приваренными кольцами. Оригинальные компоненты можно изготовить из эпоксидной смолы с каркасом из полимерной арматуры. Подготовленную смесь заливают в форму. После застывания собирают гусеницы.

Каракат на основе культиватора: отличительные черты и сборка

увеличенная колесная база с ременным сцеплением;
громоздкость;
расширенные условия для эксплуатации – каракат способен генерировать скорость до 70 км/ч на пересеченной местности.

Ввиду того, что главный упор в этой переделке касается именно покрышек, остановимся на них более детально.

Среди существующих способов собственноручного воссоздания мощных и больших скатов на каракат можно выделить несколько основных:

считается самым легким. Берутся два металлических диска и агрегируются на втулку. На них надевают камеры, закрепляемые транспортерной лентой. Мотоблок на камерах имеет хорошую устойчивость и выносливость;
на втулке крепится лишь один из дисков. На нее же устанавливают перемычки. К последним сварочным аппаратом приспосабливают кольца;
напоминает предыдущий способ, однако для центрального диска необходима дополнительная спица, которую можно изготовить из металлической заготовки или трубы;
позволит дать новую жизнь дискам со старого мотороллера, которые стандартно крепят к втулке.

В качестве опорного конспекта для дальнейшей сборки караката можно воспользоваться предложенными чертежами.

варим раму из металлического профиля или труб;
устанавливаем передний и задний привод. Допускается, если они будут без дифференциала и цельными;
передний мост можно позаимствовать от ходовой части автомобиля. С него же берется рулевая рейка;
двигатель заимствуют от почвообрабатывателя. Можно оставить родной редуктор или заменить его многоступенчатой коробкой передач. В таком случае в каракате будет проще управлять скоростями. С редуктором придется остановиться, прежде чем изменить скорость передвижения;
поставить скаты и переходить к тестированию каракарта.

Какие бывают каракаты

Прежде чем выяснить, как самостоятельно изготовить болотоход каракат из подручных механизмов, необходимо более подробно рассмотреть существующие разновидности подобного рода изделий. Болотоход вездеход каракат — не что иное, как нестандартное транспортное средство, передвигающееся с помощью колес, на которых установлены шины низкого давления.

Среди его основных преимуществ:

превосходная проходимость;
низкая стоимость;
ремонтопригодность;
высокая мощность (зависит от используемых запчастей).

Самодельный болотоход Подобные механизмы чаще всего конструируются самостоятельно на основе какой-либо техники, например, трактора или мотоблока. Существующие модели различаются между собой не только характеристиками, но и конструкцией. Наибольшее распространение получили полноприводные и трехколесные устройства.

Полноприводный

Самым популярным среди потребителей вариантом транспорта представляются полноприводные модели. Они оснащены 4-мя колесами, благодаря которым конструкция отличается устойчивостью и высокой проходимостью. Такой каракат без особых проблем преодолевает даже внушительные преграды, однако для его сборки потребуется наличие двух колес одинакового диаметра.

Чтобы изготовить такой болотоход, переломка своими руками должна быть выполнена корректно, иначе велика вероятность сборки неработоспособной конструкции.

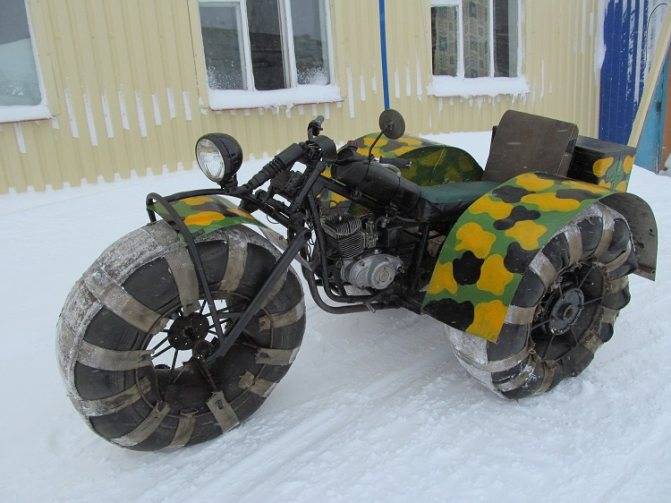

Трехколесный

Не менее востребованной модификацией можно считать модели болотоходов с тремя колесами. Такие средства передвижения отличаются небольшим весом, а по проходимости не уступают полноприводным аналогам. Подобные вариант станет оптимальным в том случае, если требуется быстро сделать качественный каракат. Переломка своими руками может быть выполнена при наличии необходимого оборудования.

Еще один вариант изготовления гусеницы

Перед тем как сделать гусеницу своими руками, нужно выбрать технологию проведения работ. Допустимо использовать и методику, представленную ниже. Каркас движителей можно сварить с использованием труб, которые имеют прямоугольное сечение. Рекомендуется соединить их, используя раму, это позволит сделать конструкцию разборной. Шлицевая часть может быть позаимствована от «Бурана», это позволит сделать приводные валы, к ним нужно приварить шлицевую часть валов, которые позаимствованы от «Оки». Будет необходимо использовать и тормозные диски. Работая над передними валами, нужно на них установить тормозные механизмы. Некоторую часть от кожуха коробки передач нужно отрезать. Изготовление гусеницы своими руками позволит не только сэкономить, но и передвигаться по заснеженной территории без особых проблем. Такую конструкцию можно будет использовать в течение длительного времени без необходимости проведения ремонта.

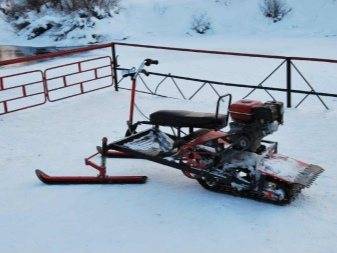

Гусеничный мини-вездеход

До начала работ сориентируйтесь с инструментарием. Можно со стопроцентной уверенностью констатировать, что понадобятся:

самые разные отвертки;
молоток;
электросварка;
приспособление для гибки труб (если не имеется подготовленной рамы).

Перед созданием чертежных материалов, ознакомьтесь с типовой структурой.

Рама. В любом гусеничном снегоходе имеется рама: чем хитроумнее структура, тем прочнее и надежнее обязана быть рама. Идеальный вариант – позаимствовать от скутера, квадроцикла либо мотоцикла. Если не имеется подобного элемента, можно самому сварить его из стальных труб диаметром не меньше 40 миллиметров.

Сидение. Сиденье для вездехода должно быть крепким, поскольку сама конструкция довольно невысокая. Непременное условие: выполнена она должна быть из влагонепроницаемого материала.

Мотор

Выбирая мотор, сконцентрируйте внимание на его ресурсе. Если вы желаете, чтобы вездеход был мощный, то и мотор должен быть таким же.

Топливный бак

Резервуар вместимостью 10-15 л, выполненный из железа, идеально сгодится для топливного бака.

Лыжи. Если вы не имеете готовых лыж, которые можно приспособить под вездеход, их можно создать собственными силами из древесины. Желательно, чтобы это была 9-слойная фанера, не меньше.

Руль. При подборе руля управления задумайтесь о своем комфорте. Желательно, чтобы он был позаимствован у двухколесной техники.

Гусеницы. Создание гусениц, наверное, особо сложное занятие.

Силовой привод. Чтобы гусеницы вертелись, вам понадобится силовой привод – предпочтительнее всего в данном варианте применить мотоциклетную цепь.

Если не имеется полностью готовой рамы, то ее просто сварить из профилированной трубы, а конфигурацию придать посредством приспособления для гибки труб.

Когда рама будет изготовлена, подвергните обработке ее противокоррозионным раствором и покрасьте высококачественной краской, способной выдерживать и влажность, и зимний мороз.

Гусеницы

Все, кто когда-то своими силами создавал гусеничный вездеход, заявляют: создание гусениц является самой сложной процедурой.

Легче всего их изготовить из автомобильных шин. Этот способ очень выгодный – прочный и низкобюджетный. Компонент делается по закрытому кругу, по этой причине разрыв покрышки случиться не сможет.

Рассмотрим руководство по созданию гусениц, их можно выполнить двумя способами.

Из шины автомобиля:

берем шину и обрезаем борта (используйте острый ножик);
кроить необходимо так, чтобы осталась гнущаяся доля с протектором.

Из конвейерной ленты:

отрезаем нужный кусок ленты;
прошиваем кромки нитью из лески;
сворачиваем в кольцо, сшиваем торцы;
на сделанное полотно фиксируем грунтозацепы, в их роли применяем пластиковые трубы диаметром не меньше 40 миллиметров (разрезаем вдоль);
фиксируем трубы к полотну винтами.

Возможно, вышеизложенная информация будет полезной, если вы приняли решение создать вездеход на базе мотоблока.

О том, как сделать вездеход из мотоблока своими руками, смотрите в следующем видео.

https://youtube.com/watch?v=v1sP9dC-AZc

Квадроцикл из мотоблока: переделка в 4 шага

Самодельные квадроциклы чаще всего воссоздают на основе мощных агрегатов типа «Нева». Пошагово это процесс выглядит так:

модификация колесной части. Ввиду того, что мотоблочные движители конструктивно находятся под корпусом, в квадроцикле их нужно развести на равное расстояние от кузова. Для этого лучше всего воспользоваться заводскими адаптерами;
переделка рамы – ее следует усилить. По возможности берется готовая от старого мотоцикла. Она будет крепче самодельной и не создаст в будущем квадрациклу проблем;
монтаж дисков – для квадроцикла подойдут низкопрофильные диски. Для сглаживания трения между резиной и ободом устанавливают тканевые прокладки;
инсталляция шин на квадроцикл – традиционно используют камеры от грузовиков. Можно воспользоваться так же колеса малого давления, достоинства которых будут рассмотрены дальше. Несомненным бонусом для квадроцикла станет то, что он не будет нуждаться в амортизаторах.

После нехитрых манипуляций квадроцикл можно испытывать на проселочной трассе.

Как сделать гусеничный вездеход своими руками

Подобный гусеничный минивездеход является одноместным транспортом, чья грузоподъемность составляет порядка 200 кг. Параметры ширины будущей техники рассчитываются в зависимости от необходимых параметров устойчивости во время движения. Силовая установка применяется от старых отечественных автомобилей и должна выдавать 50 и большее л. с. Подобных параметров хватает для движения со скоростью 20-30 км/ч. А вот по бездорожью, когда происходит движение по болотистой местности, средняя скорость составляет 10-15 км/ч.

Необходимые запчасти и материалы для изготовления машины

Обычно вездеходы самоделки на гусеницах состоят из элементов, которые можно купить либо самостоятельно сделать. Так, когда агрегат создается из мотоблока, то в его конструкцию включены следующие элементы:

Рама в виде основного силового элемента, к которому крепятся все узлы.
Задний мост, предназначенный для монтажа задних колес.
Гусеничная лента, а также натяжитель гусеницы.
Система управления.
Топливный бак.
Кресло водителя, которое рекомендуется защитить от возможного попадания на него грязи в процессе движения.
Осветительная система, позволяющая безопасно двигаться даже ночью.
