Техническое обслуживание тормозных колодок КамАЗ

Снятие тормозных колодок КАМАЗа

Устройство и назначение тормозного суппорта на ВАЗ 2107

Тормозные суппорты есть только на передней оси «семерки». На задней оси — тормозные барабаны с внутренними колодками

Тормозной суппорт представляет собой коробку с парой отверстий из легкого металла. В отверстиях установлены гидроцилиндры с поршнями. Когда водитель нажимает на педаль, в цилиндры подается тормозная жидкость. Поршни выходят из цилиндров и давят на тормозные колодки, которые, в свою очередь, сжимают тормозной диск и не дают ему вращаться. Это изменяет скорость автомобиля. Таким образом, корпус суппорта является основой рабочей тормозной системы ВАЗ 2107, без которой установка тормозных цилиндров и диска была бы невозможна. Здесь также следует отметить, что тормозные суппорта устанавливаются только на переднюю ось ВАЗ 2107.

Что касается парковочной системы ВАЗ 2107, то она устроена иначе. Основой являются большие тормозные барабаны с внутренними колодками, установленные на задней оси автомобиля. Когда водитель после остановки автомобиля дергает рычаг ручного тормоза, тормозные колодки раздвигаются и упираются во внутренние стенки барабана, полностью блокируя вращение задних колес.

Устройство заднего тормозного барабана сильно отличается от гидравлических тормозов на передних колесах

Признаки неисправности тормозного суппорта

Признаков выхода из строя тормозного суппорта ВАЗ 2107 не так много. Вот они:

• машина тормозит недостаточно быстро. Обычно это происходит из-за утечки тормозной жидкости. Он может уходить как через изношенные шланги, так и через гидроцилиндры, потерявшие герметичность из-за износа. Первый вариант проблемы решается заменой тормозных шлангов, второй – заменой поврежденного цилиндра;
• постоянное торможение. Выглядит это так: водитель, затормозивший, остановивший автомобиль и отпустивший педаль тормоза, обнаружил, что передние колеса остались заблокированными. Это связано с тем, что поршни на цилиндрах застревают в открытом положении, а тормозные колодки еще давят на тормозной диск и удерживают его на месте. В такой ситуации обычно меняют весь суппорт, так как с каждым годом найти в продаже новые гидроцилиндры для «семерки» становится все труднее;
• визг при торможении. Водитель, нажимая на педаль тормоза, слышит тихий скрип, который может усиливаться при увеличении давления. Если приходится сильно тормозить и на большой скорости, писк превращается в пронзительный вой. Все это свидетельствует о полном износе тормозных колодок в суппорте, а точнее покрытия на этих колодках. Материал, покрывающий лицевую сторону блока, обладает повышенной износостойкостью, но со временем приходит в негодность и стирается до основания. В результате тормозной диск сжимается двумя стальными пластинами без защитного покрытия, что приводит не только к громкому скрипу, но и к повышенному нагреву суппорта.

Продление срока службы тормозов с помощью расточки

Для продления срока службы механизмов рекомендуется расточка колодок тормозных КамАЗ.

Сделать поверхность диска более ровной можно, используя абразивные вставки. Такой вариант требует минимум инструментов, усилий. В старой колодке делают отверстие и вставляют абразив. Затем обработанную запчасть устанавливают и немного катаются на автомобиле. Желательно проехать около 5 километров, периодически притормаживая. Способ подходит для домашних условий.

Также можно обратиться в специализированный центр. Расточка будет выполнена без снятия колодок. Профессионалы снимают суппорт и обрабатывают агрегаты специальными станками. Так же можете прочитать про Камаз дымит белым дымом – Причины и последствия.

Соблюдение правильной последовательности действий

1. Подготовка:

Перед началом работы необходимо убедиться, что автомобиль находится на ровной и устойчивой площадке. Затем следует вывернуть тормозные болты и поднять заднюю часть КамАЗа, используя подходящий подъемник.

Примечание: При работе с автомобилем следует соблюдать меры предосторожности и надевать защитные перчатки. 2

Откручивание колодок:

2. Откручивание колодок:

Следует открутить гайки крепления колодок, используя подходящий ключ или гаечный ключ. Необходимо откручивать гайки в определенной последовательности, как указано в руководстве по эксплуатации КамАЗа. Это позволит предотвратить деформацию колодок и обеспечит равномерное распределение давления.

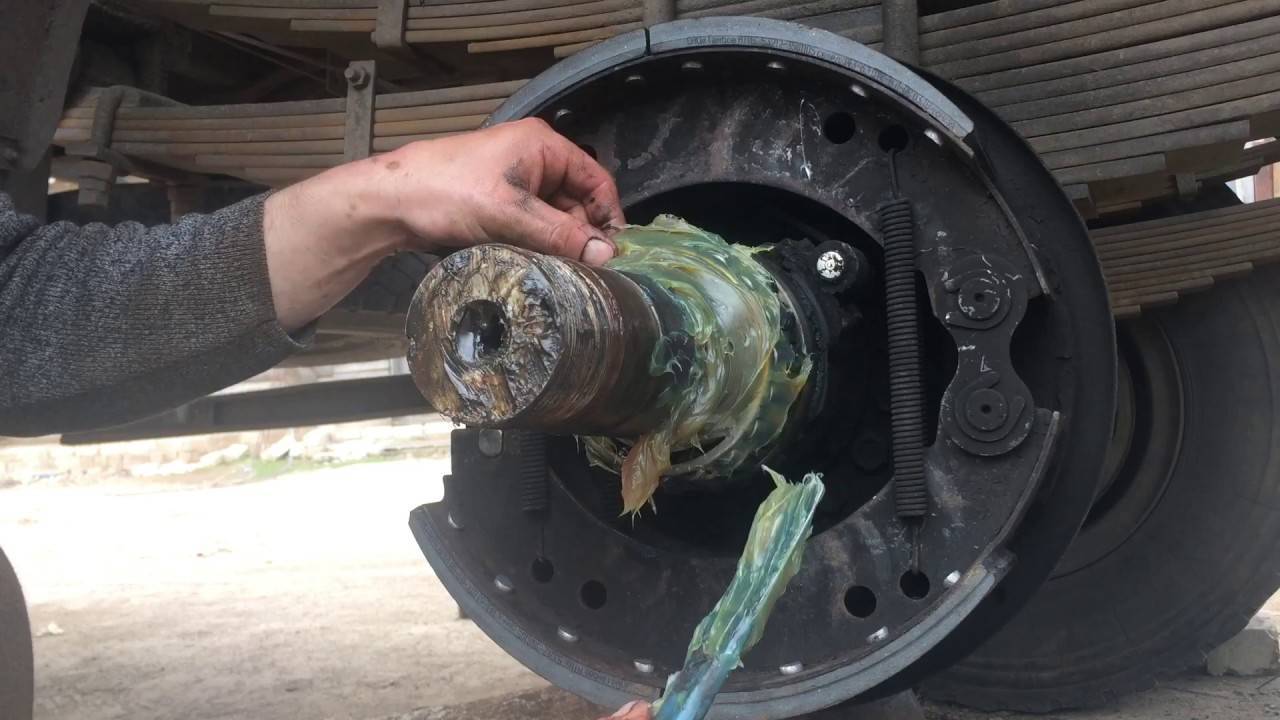

3. Снятие колодок:

После откручивания гаек, следует снять колодки с тормозных барабанов, аккуратно перемещая их в направлении, противоположном от автомобиля.

4. Очистка и обработка колодок:

Перед установкой новых колодок необходимо очистить поверхности тормозных барабанов и колодок от грязи и ржавчины. Затем следует нанести тонкий слой смазки на контактные поверхности колодок. Это обеспечит более эффективную работу тормозной системы и продлит срок службы колодок.

5. Установка новых колодок:

Новые колодки следует установить на тормозные барабаны, придавая им правильное положение. Затем нужно плотно закрепить колодки, затянув гайки крепления

Важно следить за тем, чтобы гайки были затянуты равномерно

6. Возвращение автомобиля в рабочее состояние:

После установки новых колодок необходимо опустить заднюю часть КамАЗа на землю. Затем следует проверить затяжку гаек крепления колодок. После этого рекомендуется протестировать тормозную систему на пустой дороге, чтобы убедиться в ее правильной работе.

Соблюдение правильной последовательности действий при разводке колодок на КамАЗе поможет обеспечить безопасность и эффективность работы тормозной системы автомобиля.

Продление срока службы тормозов с помощью расточки

Для продления срока службы механизмов рекомендуется расточка колодок тормозных КамАЗ.

Сделать поверхность диска более ровной можно, используя абразивные вставки. Такой вариант требует минимум инструментов, усилий. В старой колодке делают отверстие и вставляют абразив. Затем обработанную запчасть устанавливают и немного катаются на автомобиле. Желательно проехать около 5 километров, периодически притормаживая. Способ подходит для домашних условий.

Также можно обратиться в специализированный центр. Расточка будет выполнена без снятия колодок. Профессионалы снимают суппорт и обрабатывают агрегаты специальными станками. Так же можете прочитать про Камаз дымит белым дымом – Причины и последствия.

Развести колодки на Камазе – Правильная установка колодок

Тормозная система напрямую влияет на технические параметры и рабочее состояние транспортного средства КамАЗ. Любые неисправности могут стать причиной серьезных сбоев в автомобиле. Зная, как развести тормозные колодки на КамАЗе, можно самостоятельно выполнить основные рабочие мероприятия для продления срока службы тормозов.

Основные поломки в тормозной системе

У КамАЗ 5230 и других моделей рано или поздно происходят поломки тормозной системы.

1. Воздух в стояночной тормозной системе. Это нарушает растормаживание педали тормоза. Для устранения поломки прокачивают колодки.
2. Поврежденный вакуум. Тормоз будет исправен только при качественном вакууме.  Для проверки исправности выполняют следующую задачу: несколько раз нажимают на педаль, предварительно отключив двигатель. Это убирает разрежение. Затем заводят агрегат, удерживая педаль. Если при запуске педаль опустится, вакуум исправен. Если педаль останется прежней, потребуется замена поврежденной детали.
3. Посторонний шум. Он возникает из-за поломок колодок. После проверки технического состояния механизма можно осуществить замену или ремонт тормозных колодок КамАЗ.

Такие поломки являются основными, и они требуют обязательных действий для восстановления прежних технических параметров транспортного средства.

Важно! Современные колодки на тормоз КамАЗ остаются механизмом, который испытывает максимально возможную нагрузку, вследствие чего часто происходят их поломки и требуется замена или ремонт

Особенности регулировки

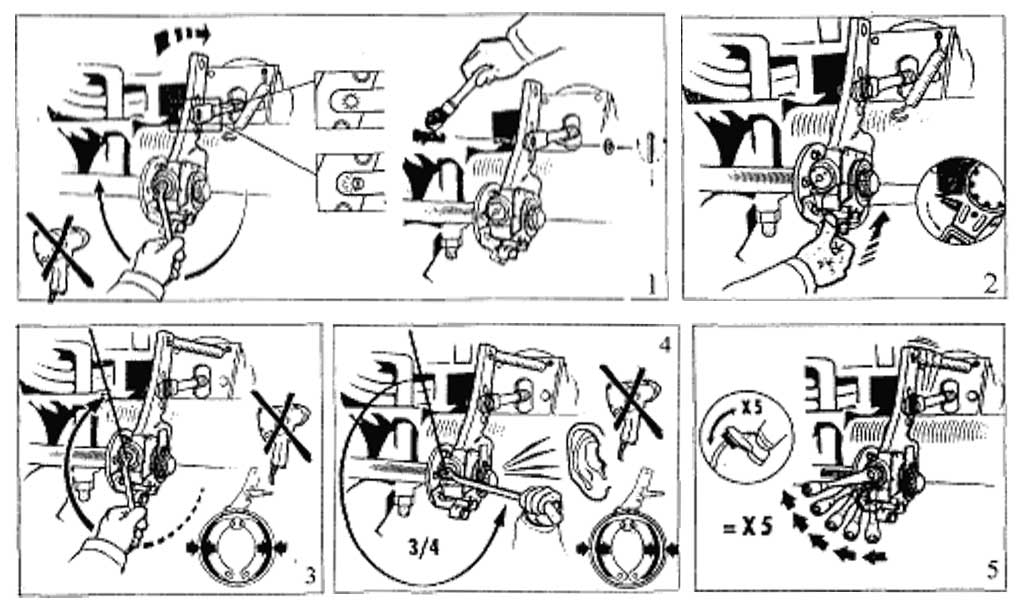

Иногда достаточно знать, как подвести или развести колодки на КамАЗе. Регулируя механизм, можно восстановить прежнюю функциональность.

1. Изначально проверяют, насколько удобно двигается рычаг. Он должен с легкостью перемещаться, после чего возвращаться в исходную позицию.
2. На следующем этапе совмещают отверстия механизмов (рукоятка и шток). Для этого вращают специальным червяком.
3. Надавливают на блок, который ответственен за положение механизмов и тормозную часть КамАЗа, в нужном направлении.
4. Соединяют кронштейн, предназначенный для фиксации, и блок рукоятки для управления. Для этого используют болты и механизмы.
5. При вращении червяка удается разводить механизм. В результате колодка и барабанный механизм соприкасаются друг с другом.
6. Теперь червяк поворачивают в противоположную сторону на ¾ оборота. Зубчатая муфта должна работать. Минимальный показатель поворота червяка – 42 Нм.
7. Обязательно проверяют работоспособность рукоятки, штока. Также регулируют ход штока, так как он должен соответствовать зазору. Завершающей задачей будет проверка вращения барабанного механизма.
8. Через 2-6 километров пробега проверяют нагрев барабанного устройства. Температура должна быть не выше 80 градусов.

Объём кузова Камаза в кубах

Тормозные механизмы нужно регулярно подводить – разводить, чтобы они функционировали правильно.

Продление срока службы тормозов с помощью расточки

Для продления срока службы механизмов рекомендуется расточка колодок тормозных КамАЗ.

Сделать поверхность диска более ровной можно, используя абразивные вставки. Такой вариант требует минимум инструментов, усилий. В старой колодке делают отверстие и вставляют абразив. Затем обработанную запчасть устанавливают и немного катаются на автомобиле. Желательно проехать около 5 километров, периодически притормаживая. Способ подходит для домашних условий.

Также можно обратиться в специализированный центр. Расточка будет выполнена без снятия колодок. Профессионалы снимают суппорт и обрабатывают агрегаты специальными станками. Так же можете прочитать про Камаз дымит белым дымом – Причины и последствия.

Капитальный ремонт и замена механизма

При капитальном ремонте требуется замена колодок КамАЗ 5320. Обычно меняют следующие части механизма:

• уплотнительные кольца разжимного кулака, созданные из высококачественной резины;
• металлопластмассовые втулки разжимного кулака;
• фрикционные накладки (клепать на колодки такие накладки для КамАЗ можно только на специальном прессе и с учетом отсутствия зазора).

Совет! При замене колодок на автомобиле КамАЗ учитывают правильность положения агрегатов и их качество обработки. Установку новых агрегатов осуществляют с учетом основных требований.

К тому же пружина колодок КамАЗ также может требовать замены. Наилучшим решением будет обращение в специализированный центр, где профессионалы используют современное оборудование.

При ремонте или замене тормозных колодок для КамАЗ обязательно учитывают основную причину поломки и общее состояние технической части автомобиля.

Продление срока службы тормозов с помощью расточки

Для продления срока службы механизмов рекомендуется сверлить тормозные колодки КамАЗ.

Сделать поверхность диска более гладкой можно с помощью абразивных вставок. Этот вариант требует минимум инструментов, усилий. В старом блоке делаются отверстия и вставляется абразив. Потом подгонка выточенной запчасти и небольшая поездка на машине. Рекомендуется проехать примерно 5 километров, периодически притормаживая. Метод подходит для домашнего использования.

Вы также можете обратиться в специализированный центр. Сверление будет производиться без снятия колодок. Профессионалы снимают суппорт и обрабатывают узлы специальными машинками. Вы также можете прочитать о том, что Камаз дымит белым дымом — Причины и последствия.

Особенности регулировки

Иногда достаточно знать, как подвести или развести колодки на КамАЗе. Регулируя механизм, можно восстановить прежнюю функциональность.

1. Изначально проверяют, насколько удобно двигается рычаг. Он должен с легкостью перемещаться, после чего возвращаться в исходную позицию.
2. На следующем этапе совмещают отверстия механизмов (рукоятка и шток). Для этого вращают специальным червяком.
3. Надавливают на блок, который ответственен за положение механизмов и тормозную часть КамАЗа, в нужном направлении.
4. Соединяют кронштейн, предназначенный для фиксации, и блок рукоятки для управления. Для этого используют болты и механизмы.
5. При вращении червяка удается разводить механизм. В результате колодка и барабанный механизм соприкасаются друг с другом.
6. Теперь червяк поворачивают в противоположную сторону на ¾ оборота. Зубчатая муфта должна работать. Минимальный показатель поворота червяка – 42 Нм.
7. Обязательно проверяют работоспособность рукоятки, штока. Также регулируют ход штока, так как он должен соответствовать зазору. Завершающей задачей будет проверка вращения барабанного механизма.
8. Через 2-6 километров пробега проверяют нагрев барабанного устройства. Температура должна быть не выше 80 градусов.

Тормозные механизмы нужно регулярно подводить – разводить, чтобы они функционировали правильно.

Развести колодки на Камазе – Правильная установка колодок

Как развести и свести колодки

Грузовик тормозится регулировкой тормозных устройств. После замены фрикционного материала тормоза автомобиля полностью регулируются. Это делается с помощью регулировочных кулачков. Регулировка необходима, чтобы максимально приблизить колодки к тормозному барабану. Для проверки качества проделанной работы используйте щуп толщиной 0,1 мм. Он не должен попадать в зазор между накладкой и тормозным барабаном.

Частичная регулировка выполняется в случае снижения эффективности торможения или заклинивания колодок. Из-за износа фрикционного материала увеличивается ход тормозных камер.

Чтобы выложить колодки на КамАЗ, нужно повесить колесо и подвести вкладыши к барабану. Регулировка производится только поворотом осей регулировочных рычагов.

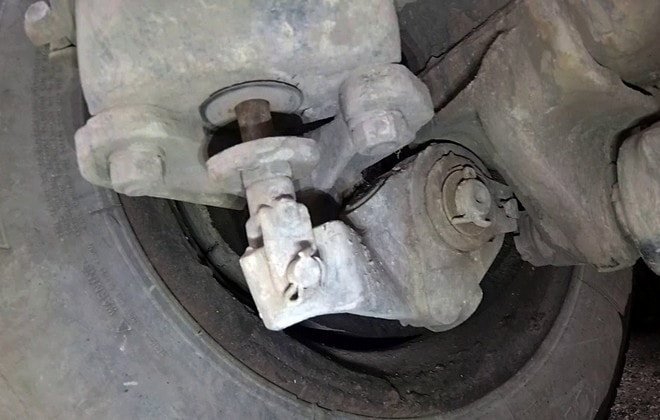

Электропривод (храповик) находится под накопителем энергии. Для регулировки отверните стопорный болт на 2–3 оборота и поверните вал по часовой стрелке с помощью регулировочного винта (червяка) до тех пор, пока колесо не перестанет свободно вращаться. Для установки необходимого зазора необходимо провернуть червячный вал на 2–3 щелчка назад и затянуть стопорный болт. После завершения регулировки проверьте эффективность тормозов.

Если тормозной барабан перегревается во время движения автомобиля, необходимо увеличить расстояние между колодками и их контактной поверхностью, т.е уменьшить колодки. Операция выполняется аналогично разбавлению, только вал храповика вращается против часовой стрелки. Качество регулировки контролируется температурой тормозного барабана. При правильном открытии подшипников он не нагревается.

Для плавного торможения и предотвращения заноса автомобиля ход штоков левой и правой тормозной камеры должен быть примерно одинаковым. При регулировке тормозов величина его перемещения устанавливается равной 20 мм. Допустимая разница в производительности — не более 2-3 мм.

С помощью чего разводятся тормозные колодки

Для регулировки тормозных колодок нужно знать, как их разбавить и правильно подать:

• рычаг должен легко перемещаться;
• необходимо совместить ручку и шток;
• изменяется положение инструмента, который связан с тормозной колодкой;
• поставить скобу и ручку в одно положение;
• при перемещении ручки блоки разделяются.

Поэтому колодки разводятся на все грузовики Камаз, в том числе КамАЗ-5320.

Капитальный ремонт и замена механизма

При капитальном ремонте колодки КамАЗ 5320 подлежат замене. Обычно меняют следующие детали механизма:

• уплотнительные кольца поворотных кулаков из высококачественной резины;
• металлопластиковые втулки разжимного кулака;
• фрикционные накладки (такие накладки для КамАЗ можно приклепать к колодкам только на специальном прессе и учитывать отсутствие зазора).

Кроме того, может потребоваться замена пружины колодки КамАЗ. Лучшим решением будет обращение в специализированный центр, где профессионалы используют современное оборудование.

При ремонте или замене тормозных колодок КамАЗ необходимо учитывать основную причину поломки и общее состояние технической части автомобиля.

Тормозные колодки КамАЗ:

Суть и принцип работы тормозных колодок КамАЗ:

Тормозные колодки КамАЗ представляют собой основной элемент тормозной системы грузовых автомобилей данной марки. Их задача заключается в создании трения во время торможения и последующего замедления движения автомобиля. Принцип работы тормозных колодок основан на переводе кинетической энергии автомобиля в тепловую энергию, которая выделяется при трении колодок о тормозные диски. Тормозные колодки КамАЗ являются запасным расходным материалом, требующим периодической замены в соответствии с износом.

Как развести тормозные колодки КамАЗ:

Для разведения тормозных колодок КамАЗ необходимо выполнить несколько шагов. Сначала поднимаем автомобиль при помощи гидравлического домкрата и снимаем колеса. Затем отсоединяем тормозные суппорты и оттягиваем пружины, держащие колодки. После этого можно снять старые колодки и установить новые в блокирующие ролики

Необходимо обратить внимание на правильную ориентацию колодок и качественно зафиксировать их с помощью пружин

Как свести тормозные колодки КамАЗ:

Сведение тормозных колодок КамАЗ выполняется после установки новых колодок или замены других компонентов тормозной системы. После установки колодок следует проверить правильность их расположения, а затем аккуратно свести их при помощи специального инструмента – съемника колодок. Это позволит обеспечить правильный зазор между колодками и тормозным диском, а также снизить риск износа и повреждения деталей тормозной системы.

Как подвести тормозные колодки КамАЗ:

Подвести тормозные колодки КамАЗ необходимо после выполнения всех необходимых работ по установке и сведению. Для этого нужно включить двигатель автомобиля и несколько раз нажать на тормоза, чтобы создать давление в системе. Затем следует провести тестовую поездку, проверяя работоспособность тормозов и отсутствие посторонних шумов. В случае необходимости можно выполнить дополнительную подтяжку колодок с помощью специальных регулировочных механизмов, которые обеспечат оптимальный зазор и надежное сцепление колодок с тормозными дисками.

Как поставить тормозные колодки КамАЗ правильно своими руками:

Установка тормозных колодок КамАЗ своими руками требует следования определенной последовательности действий. Сначала необходимо снять колеса, а затем отсоединить тормозные суппорты и оттянуть пружины. Далее производится снятие старых колодок и установка новых в соответствии с рекомендациями производителя

Важно не забыть о правильной ориентации колодок и надежно закрепить их с помощью пружин. Затем устанавливаются суппорты и закрепляются колеса, после чего следует провести сведение и проверку работоспособности тормозной системы

Ремонт тормозной системы КАМАЗ: инструкция, видео | АвтоКАМ

Для повышения безотказности и надежности работы тормозной системы ремонт ее приборов производится на специальном оборудовании лицами, прошедшими необходимую специальную подготовку.

Принудительному ремонту и контрольным испытаниям после ремонта подлежат тормозной механизм, тормозные камеры и энергоаккумуляторы, компрессор, регулятор давления, регулятор тормозных сил, одинарный, двойной и тройной защитные клапаны, ручной тормозной кран, двухсекционный тормозной кран, клапаны ограничения давления, ускорительный клапан и клапан управления тормозами прицепа, кран пневматический.

Основными операциями технологического процесса ремонта приборов пневматической тормозной системы автомобилей семейства КамАЗ являются наружная мойка приборов, разборка приборов тормозной системы, чистка и мойка деталей, дефектация деталей, замена резинотехнических изделий и неисправных деталей, сборка приборов и их испытание.

Обучающий фильм: Тормозная система КАМАЗ

Устройство и техническое обслуживание автомобиля КАМАЗ — Тормозная система. Советский обучающий фильм, в котором подробно рассказано и показано устройство тормозной системы.

Ремонт передних и задних тормозных камер Камаз

Ремонт тормозных камер средних и задних мостов типа 20 отличается от ремонта передних тормозных камер типа 24.

Для снятия тормозной камеры с пружинным аккумулятором с автомобиля необходимо:

• установить ручной тормозной кран в положение «стояночный тормоз»;
• вывернуть до упора болт механического растормаживания пружинного энергоаккумулятора, убедившись, что шток тормозной камеры убран;
• отсоединить подводящие трубопроводы, ослабить крепление тормозной камеры, отсоединить вилку штока от регулировочного рычага.

После выполнения указанных операций снять тормозную камеру.

https://www.youtube.com/watch?v=aLKHfe5zrNk

Разборка энергоаккумулятора, показанного на рис. 112, б, производится на специальном стенде. Разборка энергоаккумуляторов вне стенда категорически запрещается. При ослаблении винта пружина разжимается с усилием 0,62—0,65 МПа и вылетает из цилиндра. Сущность работы приспособления для разборки энергоаккумулятора состоит в том, чтобы после отвинчивания гайки винта плавно разжать пружину.

Рис. 112. Тормозные камеры пневматической системы автомобиля КамАЗ:

а – тормозная камера тормозов переднего моста типа 24; 1 – бобышка; 3 – диафрагма; 4 – диск; 5 – пружина; 6 – хомут; 7 – шток; 8 – корпус; 9 – фланец; 10 – гайка; 11 – защитный чехол; 12 – вилка; 13 – болт; 14 – подвод сжатого воздуха; б – тормозная камера тормозов задней тележки типа 20; 1 – корпус тормозной системы; 2 – подпятник; 3 – уплотнительное кольцо; 4 – толкатель; 5 – поршень; 6 – уплотнение поршня; 7 – цилиндр энегоаккумулятора; 8 – силовая пружина; 9 – винт механизма аварийного растормаживания; 10 – упорная гайка; 11 – патрубок цилиндра; 12 – дренажная трубка; 13 – упорный подшипник; 14 – фланец; 15 – патрубок тормозной камеры; 16 – диафрагма тормозной камеры; 17 – опорный диск; 18 – шток; 19 – возвратная пружина

: Ремонт тормозной камеры, замена диафрагмы КАМАЗ, МАЗ, ГАЗ, ЗИЛ, ПАЗ

Последовательно показано как устраняется утечка воздуха из передней тормозной камеры автомобиля. Разборка, сборка тормозной камеры и замена манжета.

Ремонт тормозных механизмов Камаз

При капитальном ремонте тормозного механизма заменяются новыми:

• резиновые уплотнительные кольца разжимного кулака в кронштейне; после их замены уплотнительные кромки кольца не должны иметь каких-либо повреждений;
• металлопластмассовые втулки разжимного кулака, усилие запрессовки втулок должно быть не менее 6000 Н; после замены втулки растачиваются до диаметра 38,0—38,027 мм;
• фрикционные тормозные накладки колодок тормоза.

Обслуживание и проверка работоспособности пневматического привода

Испытание этой системы заключается в измерении, проверке и регулировке параметров давления воздуха на выходе из агрегата. Управление обычно осуществляется для каждого клапана в отдельности. Перед проверкой убедитесь, что при нажатии на тормоз не происходит чрезмерного выпуска воздуха.

Форма контроля:

• полностью заполнить систему воздухом до предельного значения давления;
• полностью нажать на педаль тормоза, при этом давление не должно опускаться ниже 49,5 кПа;
• рукоятка привода должна быть установлена ​​в стандартное переднее положение, необходимо проверить уровень давления.

Как развести колодки на КАМАЗе евро

Как подвести трещётки тормозов камаз,маз,зил

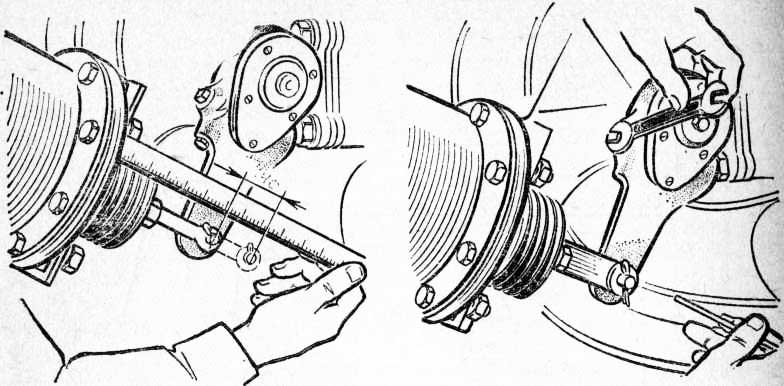

Регулировка тормозов Камаз

Регулировка тормозного механизма на автомобиле КамАЗ

Установка тормозных колодок камаз

сведение трещётки евро камаза

КамАЗ. Доработка трещотки. Как подводить тормоза КамАЗ.

https://youtube.com/watch?v=6NeOfwOuBLw

Как правильно установить колодки КАМАЗ

Вопрос №18. Регул механизм раб тормоз системы КАМАЗ

Вопрос №17. Регул механизм рабочей тормоз системы ЗИЛ

тормозная трещотка

Также смотрите:

• Застучал двигатель что делать на КАМАЗе
• КПП КАМАЗа 43118
• Крышка бака adblue КАМАЗ
• Что означают цифры на кабине КАМАЗа
• Регулировка сцепления на КАМАЗе 5511
• Замена подшипника ступицы КАМАЗа
• Схема электропроводки КАМАЗ 65115 поиск неисправности
• Электрическая схема тахометра КАМАЗ
• КАМАЗ затопил форд
• Поставить редуктор на КАМАЗе
• Пескоразбрасыватель на шасси КАМАЗ
• Нагрузка на ось грузового автомобиля КАМАЗ 6520
• Установка карданных валов КАМАЗ
• Автодом ковчег на базе КАМАЗа
• Масса колеса КАМАЗа 4310

Процесс полной регулировки тормозов КАМАЗ

• Ослабление гаек, которые используются для прикрепления колодочных осей, сближение эксцентриков путём установки осей своими метками в направлении навстречу друг другу. Упомянутые метки устанавливают на внешних осевых торцах. Отпускаются болты, функция которых — крепление кулака.
• Поступление внутрь камеры воздуха, имеющего сжатое состояние. Давление колеблется в диапазоне 1 — 1,5 кгс на куб. см. Когда упомянутый воздух отсутствует, требуется вытянуть палец камеры, после чего, осуществляя нажатие на рычаг регулировки штока этой камеры в момент торможения, придавить к барабану колодки. Совершая разностороннее поворачивание эксцентриков, выполнить центрирование последних в отношении упомянутого барабана и достичь очень тщательного прилегания их к нему. Затем в окна щитка, которые располагаются за 2-3 см от внешних оконечностей накладок, направляется щуп.
• Без прекращения процесса поступления воздуха внутрь упомянутой камеры (если таковой отсутствует — без отпускания рычага, которым осуществляется регулировка, с удерживанием колодочной оси для исключения её движений), затягиваются осевые гайки.

• Прекращение поступления воздуха, имеющего сжатое состояние (когда таковой отсутствует — отпускание рычага в сочетании с присоединением камерного штока).
• Поворачивание рычажного червяка, относящегося к тому рычагу, которым осуществляется регулировка, таким образом, чтобы у штока был ход, причём диапазон его должен составить 2-3 см. Нужно удостовериться, что во время активации воздушного поступления штоки передвигаются с достаточной скоростью, не заедают.
• Проверка вращения барабанов — оно в норме является равномерным, исключается соприкосновение с колодками.

После завершения вышеописанного регулирования возможно наличие зазоров в пространстве от барабана до колодок.

Как развести и свести колодки

Торможение грузовика осуществляется регулировкой тормозных устройств. После замены фрикционного материала проводится полная регулировка тормозов автомобиля. Эта операция осуществляется регулировкой эксцентриков. Регулировка необходима, чтобы максимально приблизить колодки к тормозному барабану. Для проверки качества выполненной работы используйте щуп толщиной 0,1 мм. Он не должен попадать в зазор между накладкой и тормозным барабаном.

Частичная регулировка осуществляется в случае снижения эффективности торможения или подклинивания колодок. В результате износа фрикционного материала увеличивается ход штока тормозной камеры.

Чтобы разложить колодки на КамАЗе, нужно вывесить колесо и подвести накладку к барабану. Регулировка производится только поворотом осей регулировочных рычагов.

Привод (трещотка) расположен под аккумулятором энергии. Для регулировки отвернуть стопорный болт на 2-3 оборота и повернуть ось регулировочным винтом (винтом) по часовой стрелке до полной остановки свободного вращения колеса. Для установки необходимого зазора поверните червячный вал назад на 2-3 щелчка и затяните стопорный болт. После завершения регулировки проверьте эффективность тормозов.

Если при движении автомобиля тормозной барабан нагревается, необходимо увеличить зазор между накладками и их контактной поверхностью, т.е сблизить колодки. Операция проводится так же, как и разведение, только вал храповика вращается против часовой стрелки. Качество регулировки контролируется температурой тормозного барабана. При правильной регулировке подушек не нагревается.

Для плавного торможения и предотвращения заноса машины ход тяг на правой и левой тормозных камерах должен быть примерно одинаковым. При регулировке тормозов величина хода устанавливается равной 20 мм. Допустимая разница в исполнении – не более 2-3 мм.

С помощью чего разводятся тормозные колодки

Чтобы отрегулировать тормозные колодки, нужно знать, как их разводить и доводить:

• рычаг должен двигаться легко;
• необходимо совместить ручку и стебель;
• меняется положение инструмента, соединенного с тормозной колодкой;
• поставить скобу и ручку в одно положение;
• перемещением ручки блоки разводятся.

Таким способом разводят колодки на всех грузовиках КамАЗ, в том числе и КамАЗ-5320.

Основные моменты для успешной разводки колодок:

1. Подготовка к разводке:

Перед началом разводки необходимо убедиться, что автомобиль установлен на надежной поддержке и заблокирован, чтобы избежать случайного движения во время работ. Также необходимо подготовить все необходимые инструменты и материалы.

2. Правильное использование инструментов:

Для успешной разводки колодок на КамАЗе необходимо правильно использовать инструменты

Особое внимание следует уделить толщине и состоянию шпилек, гаек и пружин, а также установке фиксаторов и других элементов

3. Соблюдение последовательности действий:

При разводке колодок на КамАЗе необходимо соблюдать определенную последовательность действий. Сначала следует снять колеса, затем снять тормозной барабан. После этого можно приступать к самой разводке колодок.

4. Проверка и регулировка:

После разводки колодок необходимо проверить их работоспособность. Для этого рекомендуется протестировать тормозную систему на пустом пути с разными скоростями и нагрузками. При необходимости провести регулировку силы нажатия на колодки.

5. Предотвращение дальнейших поломок:

Для предотвращения дальнейших поломок тормозной системы необходимо периодически проводить осмотр и обслуживание. Также рекомендуется следить за состоянием колодок и, при необходимости, своевременно их заменять.

Назначение и виды тормозных колодок

Трение используется для остановки автомобиля. В случае с ВАЗ 2107 это сила трения колодок о тормозной диск (или о тормозной барабан, если колодки задние). В общем случае блок представляет собой стальную пластину с монтажными отверстиями, к которой при помощи заклепок крепится накладка. Это прямоугольная пластина из специального материала с очень высоким коэффициентом трения. Если коэффициент трения покрытия по каким-либо причинам уменьшается, торможение становится менее эффективным. А это сразу сказывается на качестве и безопасности вождения.

Передние колодки

Для торможения передних колес используются плоские прямоугольные колодки. Передние колеса «семерки» оснащены массивными стальными дисками, которые вращаются синхронно с колесами. При торможении прямоугольные колодки сжимают вращающийся диск с обеих сторон. После этого срабатывает сила трения, создаваемая колодками, и диски вместе с колесами останавливаются.

Пластины колодок устанавливаются в специальное устройство, называемое суппортом. Это массивный стальной корпус с несколькими отверстиями, в котором сверху находится тормозной диск с парой колодок. Движение колодок обеспечивается специальными поршнями в тормозных цилиндрах. Жидкость подается в цилиндры под высоким давлением и поршни выталкиваются из них. Шток каждого поршня прикреплен к колодке, поэтому колодки также двигаются и сжимают тормозной диск, останавливая его вместе с колесом.

Задние колодки

Задние подушки на «семерке» имеют принципиально иную конструкцию. Если передние колодки давят на диск снаружи, то задние колодки давят изнутри, причем не на диск, а на массивный тормозной барабан. По этой причине задние подушки не плоские, а С-образные.

Каждая колодка также имеет свою прямоугольную накладку из специального материала, но задние накладки намного уже и длиннее. Эти колодки также приводятся в движение цилиндрами, но они являются двухсторонними цилиндрами, а это означает, что штоки такого цилиндра могут выдвигаться с обеих сторон, так что он может перемещать сразу две тормозные колодки. Колодки возвращаются в исходное положение не с помощью тяг (поскольку они не прикреплены к тягам двустороннего цилиндра), а с помощью мощной возвратной пружины, натянутой между колодками.

Здесь также следует упомянуть внутреннюю поверхность тормозных барабанов. К качеству этой поверхности предъявляются очень серьезные требования. Все просто: колодки могут быть лучшими, но если внутренняя поверхность барабана изношена, если она покрыта трещинами, царапинами и сколами, торможение будет далеко не идеальным.

Понимание принципа работы тормозной системы

Для эффективного и безопасного управления автомобилем КамАЗ особое внимание необходимо уделить работе тормозной системы. Понимание принципа ее работы позволит правильно разводить колодки, обеспечивая надежное торможение и минимизируя вероятность возникновения аварийных ситуаций

Тормозная система КамАЗа состоит из нескольких основных компонентов:

• Главного тормозного цилиндра
• Тормозных механизмов на колесах
• Трубопроводов и шлангов

Главный тормозной цилиндр является основным элементом системы, от которого идет управление каждым из колесных тормозных механизмов. При нажатии на тормозной педалью водитель создает гидравлическое давление в системе, которое передается через трубопроводы к каждому из колес. Таким образом, на каждом колесе происходит затормаживание.

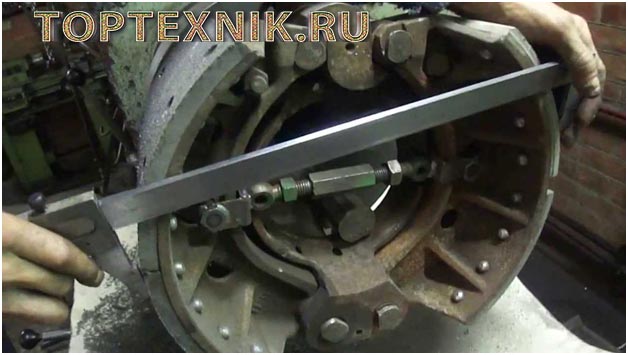

Разводка колодок на КамАЗе представляет собой процесс регулировки зазора между колодками и тормозными барабанами

Важно подобрать оптимальное значение зазора, чтобы обеспечить максимальную эффективность торможения и предотвратить излишнее износ колодок и барабанов

Основные правила разводки колодок на КамАЗе включают следующие моменты:

1. Проверить состояние колодок и барабанов перед началом работ.
2. Освободить тормозную систему от лишнего воздуха, чтобы обеспечить нормальное функционирование.
3. Настроить зазоры между колодками и барабанами, следуя рекомендациям производителя и учитывая особенности эксплуатации автомобиля.
4. Проверить эффективность торможения после разводки колодок, чтобы убедиться в правильности проведенных работ.

Правильная разводка колодок на КамАЗе является важным аспектом обслуживания и позволяет поддерживать высокий уровень безопасности и эффективности работы автомобиля. Следование основным правилам и рекомендациям производителя поможет достичь оптимального результата и продлить срок службы тормозной системы.
