Регулировка
Эффективность проверяют на сухой дороге с твёрдым покрытием. При торможении движения со скоростью 25 км/ч тормозной путь, до полной остановки, не должен превышать 9 метров. Разница длины тормозного левого и правого следов не должна превышать 1 метр. При несоответствии производят дополнительную регулировку опаздывающей стороны.
Настройка хода педалей
Настройка заключается в регулировке хода приводных педалей тормозов. Правильная регулировка обеспечивает равномерное торможения левой и правой стороны. Ход педалей должен составлять 70 – 90 мм для тракторов с малогабаритной кабиной, с большой обзорной кабиной свободный ход должен быть 110 -120 мм. Регулировку осуществляют изменением длины регулировочного винта 2. Увеличенный ход педали снижает эффективность торможения, уменьшенный ход приводит к преждевременному износу накладок дисков. Для достижения одновременного торможения сблокированными педалями ход педали левого тормоза должен быть на 5 -20 мм меньше хода правой.
Регулировка стояночного тормоза
Правильная настройка ручника даёт полное блокирование колёс и удержание трактора на уклоне 18 %. Регулировку производят в следующем порядке:
- устанавливают рычаг в переднее положение, ослабляя тормоз
- отворачивают контргайку регулировочного винта 1 и контргайку 7 после освобождают соединительный палец,
- поворачивают рычаг 4 и совмещают верхнюю кромку паза В1 рычага 2 с верхней кромкой паза В2 рычага 3 правой педали тормоза, а затем, вращая вилку 6, совместите отверстия рычага 4 и вилки 6 и вставьте палец 5
- Закручивая или выворачивая винт 1 выбирают положение, при котором затяжка тормоза рычагом с усилием 400 Н осуществится в положении между третьим и четвёртым щелчком фиксатора. В заключение затягивают контрольные гайки регулируемых тяг.
Регулировка привода управления пневматическими тормозами прицепа
Механический привод управления параллельно связан с приводом управления тормозным пневматическим краном. Для обеспечения своевременной подачи давления воздуха в рабочие камеры тормозов прицепа при торможении, производится настройка длинны тяги 1 «открытия тормозного крана» и усилия пружины 3 «предварительного сжатия» установленной на тяге. Длинна регулируется таким образом, чтобы в свободном положении органов управления тормозом зазор между верхними кромками пазов и рычагов 6 и 7 составлял 1-2 мм. Длина пружины 3 должна быть 37 мм и регулируется вращением упорной гайки 2 на резьбовой части тяги 1.
Для обеспечения достаточного усилия воздухом регулируется давление в пневмомагистрали управления тормозами прицепа. Для настройки отсоединяют тягу 1 привода в сочленении с пневмокраном под резиновым кожухом 8. Отворачивают проушину 9 сочленения на несколько оборотов и вращением регулировочной гайки устанавливают давление в магистрали 7,7 кгс/см2. Затем фиксируют положение контрогайкой, соединяют проушину с тягой и устанавливают резиновый кожух.
Осмотрел элементы тормозной системы, трактора мтз,которая требует ремонта,Необходимо менять тормозные.
Для снятия левого тормоза предварительно снимают муфту блокировки дифференциала (рис. 2.8.5, 2.8.6). Для снятия правого тормоза отсоединяют правый кронштейн кабины, тяги включения ВОМ и тормозной кран (рис. 2.8.7—2.8.9).
Сняв тормоза, измеряют толщину дисков. Накладки соединительных дисков или соединительные диски в сборе заменяют при износе до толщины менее 11 мм, а нажимные, диски — при износе до толщины менее 10,8 мм.

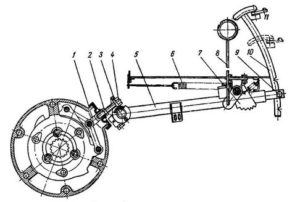

Рис. 2.8.3. Регулировка хода педали тормоза: 1 — вилка; 2 — болт; 3 — контргайка
Рис. 2.8.4. Взаимное расположение деталей тормоза и управления тормозами: 1 — тормозной диск; 2 — валик; 3 — педаль; 4 — рычаги; 5 — кожух; 6 — нажимные диски
Рис. 2.8.5. Трактор МТЗ 80; Демонтаж и ремонт тормозов ход педалей тормозов свидетельствуют. Отсоединение трубопровода и снятие крышки механизма блокировки дифференциала: 1 — трубопровод; 2 — крышка; 3 — болт
Рис. 2.8.6. Снятие муфты блокировки дифференциала: 1 — крышка диафрагмы; 2 — болт
Рис. 2.8.7. Отсоединение кронштейна кабины и тормозного крана: 1 — кронштейн; 2 — тормозной кран; 3 — правая задняя полуось
Рис. 2.8.8. Снятие правого тормоза: 1 — кожух; 2 — болт
Ремонт и эксплуатация МТЗ » Тормозная система трактора МТЗ-82
Принцип работы и устройство тормозной системы трактора МТЗ-82. Основные неисправности тормозной системы МТЗ-82 и способы их устранения. Регулировка тормозов.
- стояночный тормоз;
- запасной тормоз;
- вспомогательный или дублирующий;
- и, естественно, основной — рабочий.
А теперь рассмотрим, как выглядит вся тормозная система трактора Беларусь, осветив каждый подвид отдельно и подробно.
Как отрегулировать тормоза МТЗ-82
Рассмотрим, как осуществляется регулировка тормозов. Нередки случаи, когда у фермера возникает вопрос, почему клинят тормоза на МТЗ-82. Проблема может заключаться в несоблюдении вышеуказанных правил. Тормоза нужно регулярно, лучше ежедневно, внимательно осматривать. Если вы видите, что с ними что-то не в порядке, нужно проводить регулировку.
Отрегулировать тормоза может абсолютно любой тракторист самостоятельно. Понять, что они нуждаются в регулировке, можно, сориентировавшись по длине тормозного пути и полного хода педали. Полный ход должен составлять около 90 мм. Если вы понимаете, что педаль не проходит такое расстояние и ее клинит, то это повод прибегнуть к регулировке.
Отрегулируйте ход педали указанным способом:
- Снимите контргайки болтов и заверните их в вилки регулировки так, чтобы ход педали стал приемлемым.
- Наденьте и затяните контргайки.
Регулировочные действия, как говорилось выше, необходимо осуществлять регулярно, когда в этом появляется необходимость. Проверку тормозов нужно выполнять на ровном и сухом участке территории. Обычно при скорости техники в 30 км/час тормозной путь трактора должен быть не более 10 м с того момента, как педаль была нажата.
Чтобы понять, равномерно ли тормозят обе стороны колес, достаточно рассмотреть следы, которые трактор оставил на грунте, после того как техника была остановлена. Неравномерность должна быть не более 1 м по всему следу. Если вы видите, что одна из сторон запаздывает, осуществите регулировку хода педали, отвечающей за эту сторону
Обратите внимание на тот факт, что торможение может быть неравномерным из-за того, что масло просочилось в тормозную установку и попало на специальные накладки
Т 40
Причины клина тормозов на МТЗ 82
Проблема клина тормозов на МТЗ 82 может быть вызвана рядом факторов. Ниже перечислены наиболее распространенные причины данной проблемы:
- Износ тормозных колодок. Колодки, которые находятся в некачественном состоянии или достигли предельного срока службы, могут привести к клину тормозов на МТЗ 82. Изношенные колодки не обеспечивают достаточное трение с тормозными дисками, что может вызвать клин.
- Несоответствие системы смазки. Если система смазки на механизме тормоза неправильно функционирует или отсутствует вовсе, может возникнуть перегрев тормозных элементов, что в свою очередь вызывает клин тормозов на МТЗ 82.
- Повреждение гидравлического привода. Если гидравлический привод механизма тормоза испорчен или имеет какие-либо дефекты, тормоза могут клинить во время работы МТЗ 82. Утечка гидравлической жидкости также может стать причиной данной проблемы.
- Дефекты в сцеплении. Проблемы с сцеплением также могут вызывать клин тормозов. Если сцепление не расходится полностью при отпускании педали тормоза, возможно, требуется регулировка.
- Некачественное тормозное оборудование. Слабое или некачественное тормозное оборудование может не обеспечить трение, необходимое для надежной остановки МТЗ 82, в результате чего тормоза начинают клинить.
При обнаружении клина тормозов на МТЗ 82 рекомендуется незамедлительно принять меры для устранения проблемы. Это поможет обеспечить безопасную эксплуатацию трактора и предотвратить возможные аварии и поломки оборудования.
Устройство и принцип работы
Тормозная система МТЗ 82 с механическим приводом и сухими фрикционными дисками. Два рабочих органа тормозов размещены в цилиндрических корпусах с обеих сторон картера трансмиссии на одной оси ведомой шестерни главной конической передачи с дифференциалом на ведущих валах конечной передачи трактора. Активацией механического привода тормозной механизм обеспечивает остановку ведущих валов левой и правой конечных передач трансмиссии, останавливая движение машины.
Механизм тормоза МТЗ 80
Каждый тормозной орган состоит из пары нажимных чугунных дисков и установленных по бокам пары фрикционных дисков. Фрикционные диски размещены на шлицах ведущих валов. Движение нажимных дисков осуществляется приводом через систему рычагов за счёт перекатывания разжимных шариков, установленных между деталями в наклонных проточках. При нажатии педали шарики перекатываются в проточках и набегают на её подъём, раздвигая диски. Остановка вращения ведущих шестерён происходит в результате движения нажимных дисков, при этом фрикционные накладки соединяются одной стороной с поверхностями нажимных дисков и второй стороной с неподвижными поверхностями кожуха и стакана. При удержании нажатия педали шарики максимально набегают на подъём проточки и упираются в буртик, фрикционные диски прижимаются к поверхностям, полностью затормаживая вращения валов. Для параллельности плоскостей нажатия и три проточки с шариками размещены по окружности с шагом 120 ̊ или с пятью проточками с шагом 72 ̊ . Возврат в исходное положение достигается усилием трёх стяжных пружин установленных на паре нажимных дисков. Рычаги и педали привода выходят из рабочего положения также за счёт усилия пружины.
Механизм тормоза МТЗ 80 с приводом
В старых конструкциях МТЗ 80 (82) роль стояночного тормоза выполняет защёлка, удерживающая педали в нажатом состоянии. Тормозная система более новых тракторов оборудована дополнительным тормозным барабаном, выполняющим роль стояночного тормоза. Орган имеет полностью идентичную конструкцию, установлен с права вместе с штатным тормозом на одной оси и управляется отдельным рычагом с секторным фиксатором.
Для синхронного управления тормозами левого и правого механизма педали привода спариваются перемычкой, перед нажатием тормозов выключают сцепление. Для осуществления подтормаживания при поворотах, уменьшая радиус, педали привода разблокируют для возможности торможения отдельно левым или правым органом.
Почему тормоза МТЗ 82 начинают клинить
Тормозная система МТЗ 82, так же как и других тракторов, работает на основе механического принципа, где силу сжатия гидравлического тормоза передает пневматическая система. Когда тормоза начинают клинить, это может быть вызвано несколькими причинами.
Одной из причин является износ тормозных колодок. Если колодки изношены до предельной степени, они могут застревать в суппорте или тормозном барабане, что может привести к клину тормозной системы. Разрыв тормозного шланга или неисправная работа тормозного цилиндра также может вызвать клин системы.
Неправильная настройка тормозных механизмов также может стать причиной клина тормозов. Если тормозные диски или барабаны слишком тесно прилегают к колодкам, это может создавать трение и застревание.
Другим фактором могут быть загрязнения или коррозия в тормозной системе. Если песок, грязь или влага попадают в систему, это может привести к коррозии и застреванию элементов тормозов.
| Возможные Причины | Решение |
|---|---|
| Износ тормозных колодок | Замена изношенных колодок |
| Разрыв тормозного шланга | Замена тормозного шланга |
| Неисправный тормозной цилиндр | Ремонт или замена тормозного цилиндра |
| Неправильная настройка тормозных механизмов | Правильная настройка механизмов |
| Загрязнения или коррозия в системе | Очистка и промывка тормозной системы |
Для решения проблемы с клином тормозов МТЗ 82 необходимо выявить причину и принять соответствующие меры. В случае серьезных поломок рекомендуется обратиться к специалистам для диагностики и ремонта тормозной системы.
Как работает тормозная система МТЗ-82
Тормоза на МТЗ-82 действуют следующим образом. При нажатии на педаль тормоза специальные тормозные стержни подушек сдвигаются вниз, тем самым проворачивая валик и рычаги. После этого усилие при помощи шарообразных шайб и болтов передается к вилкам. Они, используя тягу и пальцы, крепко прикрепляются к нажимным дискам. Эти диски под воздействием тяги разворачиваются и тем самым перемещают сферы по системам, располагающимся под наклоном, а диски разжимаются.
При помощи тех же самых дисков накладки, находящиеся на соединительных дисках, прижимаются к крышке стакана и кожуху тормозного устройства. После этого тормозят свое действие ключевые шестерные колеса, отвечающие за конечную передачу, и колеса трактора останавливаются. В изначальное свое положение педали и диски приводятся при воздействии на них специальных пружин и дисков нажима.
При этом прием разного воздействия на две педали применяется в том случае, если нужно обеспечить трактору дополнительную маневренность. Будьте внимательны, ведь нельзя допускать торможения отдельного колеса сельскохозяйственной техники в том случае, когда машина разгоняется больше, чем на скорость в 10 км/час. Это опасно, потому что может в конечном счете привести к опрокидыванию машины. Для того чтобы одновременно воспользоваться правым и левым тормозом, необходимо заблокировать обе педали, используя для этого соединительную планку. Режим, при котором все колеса останавливаются одновременно, — стандартный, именно поэтому необходимо постоянно следить за тем, чтобы педали были заблокированы.
Устройство тормозов МТЗ-82 предполагает, что тракторист может зафиксировать педаль в состоянии торможения. Подобное действие может выполняться при использовании специальной защелки, оснащенной зубцами, которая контролируется воздействующей на нее тягой. На тягу, в свою очередь, воздействует рукоятка, которую устанавливают возле правой стенки водительской кабины. Защелка при использовании рукоятки поворачивается в нужное положение и скрепляется с упором, который располагается на рычаге нужной педали.
Если вы работаете на склонах или в условиях скользкой дороги, то, чтобы достигнуть лучшего торможения, специалисты рекомендуют обязательно вручную подключать передний мост.
Для того чтобы обеспечить тормозной установке длительный срок службы, необходимо руководствоваться следующими правилами:
- Не зажимайте педаль тормозов, если в этом нет необходимости. Это приведет к быстрому выходу из строя фрикционных накладок.
- Осуществляйте торможение плавно, нажимая на тормоз полностью и не фиксируя педаль на каком-то промежуточном уровне.
- Выключайте сцепление, когда тормозите.
- Не забывайте убирать защелку, которая удерживает педали в состоянии тормоза, когда начинаете приводить трактор минской модификации в движение.
Что и чем тормозит
Основные (рабочие) тормоза, как и в любом транспортном средстве, предназначены для снижения скоростного режима и эффективной качественной остановки трактора.
В виде основного средства торможения применяется диск (сухие дисковые тормоза), которыми оборудованы шестерни вала заднего моста слева и справа.
Для очень продолжительного удержания машины в одном положении предусмотрен вспомогательный тормоз, который также применяется при нахождении трактора на уклонах или подъёмах.
Запасной тормоз выступает в этом аппарате в роли страховщика, если основная тормозная система по какой-либо причине не срабатывает или выходит из строя.
Принцип работы тормозной системы трактора МТЗ предельно прост, но очень эффективен — водителю достаточно всего лишь сдвинуть рычаг на себя, нажав до этого кнопку, находящуюся на ручке тормозного рычага.
Регулировка и техобслуживание тормозов МТЗ-80, 82
Регулировка свободного хода педали сцепления
После установки КПП выжимной подшипник не должен упираться в лапки сцепления. Необходимо выставить зазор между лапками и выжимным подшипником. Для этого требуется снять шплинт с рычага вала вилки сцепления. Упереть рычаг так чтобы выжимной подшипник встал вплотную к лапкам сцепления. Затем необходимо выкрутить вилку на тяге, чтобы шплинт встал на своё место. При этом не должно получиться зазора между лапками и выжимным. Затем снова вынимаем шплинт. И выкручиваем вилку на 5- 6 оборотов. И стопорим вилку гайкой. Получившийся зазор и будет расстоянием от выжимного до лапок сцепления.
В процессе работы трактора стачиваются накладки диска сцепления. Диск становится тоньше. При этом лапки корзины сцепления выдвигаются. Уменьшается расстояние между ними и выжимным подшипником. Зазор пропадает. Лапки начинают давить на выжимной. Сцепление буксует. Поэтому периодически необходимо заново устанавливать зазор между выжимным и лапками. До тех пор пока стакан выжимного подшипника не упрется в КПП и перестанет поддаваться регулировке. Как только это произойдет, следует менять диск сцепления.
Кончено это самое неприятное известие, когда начинает буксовать сцепление, а рычаг уже не поддается регулировки. Но делать нечего приходится в очередной раз половинить трактор.
Принцип работы
Прежде чем выяснить, как подтянуть тормоза на МТЗ, следует ознакомиться с принципом работы подобного узла. Он крайне прост и предусматривает, что при нажатии на педаль осуществляется сдвиг стержней, приводящих в действие валик и рычажные механизмы тормозов. Посредством шайб и болтов осуществляется передача усилия к вилкам, которые активируют нажимные диски.
Далее система работает по следующему алгоритму:
- Диски разворачиваются, что приводит к перемещению сферических элементов по поверхностям.
- Накладки, размешенные в дисковых соединениях, прижимаются к стакану устройства, за счет чего осуществляется торможение шестеренок, отвечающих за движение.
- После успешной остановки либо прекращения воздействия на педаль тормоза все механизмы возвращаются в свое изначальное состояние благодаря наличию пружинных механизмов, расположенных в различных местах конструкции.
Допускается использование для остановки только одной из тормозных педалей, что приведет к частичной остановки движущихся узлов и позволит осуществить маневр при управлении трактором. При этом подобные действия целесообразны лишь при небольшой скорости движения, которая не превышает 10 км/ч, иначе возникнет большая вероятность переворачивания агрегата.
Схема стояночного тормоза
Упоминания заслуживает специальная защелка, которая позволяет успешно фиксировать положение обеих педалей тормоза. С её помощью можно обеспечить комфортные условия при работе на скользкой дороге или склоне.
Схема тормозной системы
Прежде чем приступать к регулировке или ремонту этого важного узла, целесообразно изучить схему его устройства. С её помощью можно узнать, что представляет собой тормозная система МТЗ 82, ознакомиться с особенностями её конструкции и принципом работы
Это позволит мастеру избежать ошибок при самостоятельном выполнении обслуживания.
Устройство тормозов
Тракторы данной серии оснащаются тормозной системой сухого типа, основным элементом которой представляются специальные диски. Они размещаются симметрично на ключевых валах, за счет чего останавливают их движение при необходимости. Для защиты столь важных деталей от механических повреждений используются прочные кожухи, что позволяет увеличить срок службы дисков.
Изучая устройство тормоза МТЗ 82 более подробно, необходимо выделить сразу несколько ключевых узлов, заслуживающих упоминания. Среди них:
- тормозные диски, совмещенные между собой с помощью соединительных узлов;
- накладки фрикционные, размещенные на дисковых механизмах;
- 2 нажимных диска, которые соединены с тормозными аналогами, изготавливаются из высокопрочного чугуна.
Конструкция элемента предусматривает наличие нескольких разжимных шарообразных элементов, равномерно распределенных по окружности между дисковых механизмов. Для их фиксации используются специальные углубления, что обеспечивает корректную работу узла.
Неполадки тормозной системы трактора МТЗ — 82 и возможные причины
При всём совершенстве и надёжности, неисправности запросто могут появиться и в тормозной системе трактора МТЗ. Небольшой перечень и виды неполадок, а также причины их возникновения, вы можете прочитать ниже:
1. Постепенный рост давления в реверсе.
В этом случае либо компрессорные клапаны пропускают воздух, либо проблема с поршневыми кольцами компрессора, либо пневматика стравливает воздух.
2. Мгновенное падение давления при нажатой тормозной педали.
Здесь либо возник какой-то дефект диафрагмы пневматики, либо неисправности таятся в впускном клапане тормозного крана.
1,2, 26 — рычаги; 2 — тяга; 3 — болт регулировочный; 4, 28 — пальцы; 6 — рычаг правой педали тормоза; 7 — рычаг левой педали тормоза; 8 — кожух правого тормоза; 9 — пробка; 10 — впускной клапан; 11 — стяжка клапанов; 12 — пружина клапана; 13 — выпускной клапан; 14 — крышка; 15 — кронштейн крепления тормозного крана; 16 — пружина диафрагмы; 17 — диафрагма; 18 — уравновешивающая пружина; 19 — фиксатор; 20 — тарелка пружины; 21 — толкатель; 22 — кулачок; 23 — поворотный вал; 24 — корпус; 25 — упор; 27 — оттяжная пружина; 29 — тяга; 30, 32 — кронштейны; 31 — кожух стояночно-запасного тормоза.
3. Увеличенное сверх нормы поступление масла в пневматику.
Скорее всего, это происходит только из-за сильного износа и физических повреждений поршневых колец в самом компрессоре.
4. Замедлен возврат в изначальное положение штока пневматики.
Вероятно, необходимо взглянуть на возвратную пружину, а заодно осмотреть и пружину тормозных колодок. Не исключено, что повредился и сам шток.
5. Снизилась эффективность тормоза прицепа.
В этом случае проблем может быть немало. Во-первых, давление в магистрали может упасть из-за недостаточного обеспечения тормозным краном.
Во-вторых, этот же тормозной кран может просто-напросто снижать давление до нуля. В-третьих, соединитель тормозных трубок может не пропускать достаточное давление, что ведёт к медленному снижению до нуля.
6. Регулятор давления очень часто срабатывает, не отбирая из ресивера воздух.
Ответ один и он на поверхности: пневмосистема где-то серьёзно разгерметизирована, а значит необходима немедленная остановка машины, устранение разгерметизации и регулировка тормозов.
Советы и рекомендации владельцам
Если в вашем агрегате возникла неисправность тормозной системы, откладывать на потом осмотр и ремонт нельзя, даже учитывая тот факт, что в тракторе МТЗ есть дублирующие и вспомогательные системы.
ТО должно проводиться ежедневно. Например, пневматику осматривать надо каждые 960 моточасов работы, проверяя её герметичность, крепления и производя регулировку тормозов. Компрессор осматривается и чистится (при необходимости) каждые 2000 часов.
Что и чем тормозит
Основные (рабочие) тормоза, как и в любом транспортном средстве, предназначены для снижения скоростного режима и эффективной качественной остановки трактора.
В виде основного средства торможения применяется диск (сухие дисковые тормоза), которыми оборудованы шестерни вала заднего моста слева и справа.
Стояночный тормоз необходим этой технике, чтобы крепко удерживать трактор на одном месте, причём даже на склонах или откосах, или под гнётом каких-либо грузов и материалов, а также дополнительного навесного оборудования.
Для очень продолжительного удержания машины в одном положении предусмотрен вспомогательный тормоз, который также применяется при нахождении трактора на уклонах или подъёмах.
Запасной тормоз выступает в этом аппарате в роли страховщика, если основная тормозная система по какой-либо причине не срабатывает или выходит из строя.
Принцип работы тормозной системы трактора МТЗ предельно прост, но очень эффективен — водителю достаточно всего лишь сдвинуть рычаг на себя, нажав до этого кнопку, находящуюся на ручке тормозного рычага.
Принцип работы
Прежде чем выяснить, как подтянуть тормоза на МТЗ, следует ознакомиться с принципом работы подобного узла. Он крайне прост и предусматривает, что при нажатии на педаль осуществляется сдвиг стержней, приводящих в действие валик и рычажные механизмы тормозов. Посредством шайб и болтов осуществляется передача усилия к вилкам, которые активируют нажимные диски.
Далее система работает по следующему алгоритму:
- Диски разворачиваются, что приводит к перемещению сферических элементов по поверхностям.
- Накладки, размешенные в дисковых соединениях, прижимаются к стакану устройства, за счет чего осуществляется торможение шестеренок, отвечающих за движение.
- После успешной остановки либо прекращения воздействия на педаль тормоза все механизмы возвращаются в свое изначальное состояние благодаря наличию пружинных механизмов, расположенных в различных местах конструкции.
Допускается использование для остановки только одной из тормозных педалей, что приведет к частичной остановки движущихся узлов и позволит осуществить маневр при управлении трактором. При этом подобные действия целесообразны лишь при небольшой скорости движения, которая не превышает 10 км/ч, иначе возникнет большая вероятность переворачивания агрегата.
Схема стояночного тормоза
Упоминания заслуживает специальная защелка, которая позволяет успешно фиксировать положение обеих педалей тормоза. С её помощью можно обеспечить комфортные условия при работе на скользкой дороге или склоне.
Ремонт заднего моста трактора МТЗ-80
Повышенный шум в корпусе заднего моста МТЗ-80 свидетельствует о нарушении зацепления шестерен главной передачи, износе зубьев шестерен, шлицев, подшипников конечных передач (рис. 2.8.1).
После этого отворачивают крепежные болты и двумя технологическими болтами выпрессовывают корпус рукава. При демонтаже каждый рукав должен быть надежно зафиксирован грузоподъемным механизмом. Выпрессовку полуоси из корпуса проводят съемником (рис. 2.8.13). Полуоси заменяют при износе посадочного места под подшипник 217 до размера менее 84,95 мм, при износе шпоночного паза. Выпрессовка и запрессовка деталей рукавов показаны на рис. 2.8.14—2.8.18.
