Как сделать самодельный кран в кузов грузовика своими руками

Устройство машины

В основе принципа работы подъёмного крана лежит физика простых механизмов. Самый простой вариант крана представляет собой палку, расположенную на точке опоры таким образом, что свободные концы имеют разную длину. Теперь если к короткому рычагу подвесить груз, то для его поднятия потребуется меньше усилий. Наиболее распространена конструкция, в которой используется помимо рычагов ещё и система блоков.

Подъёмный кран, собранный своими руками, является неоспоримым помощником в малом строительстве. При возведении частного дома не требуется использования громоздких промышленных кранов. Высота домов редко превышает 2-х этажей, а вес поднимаемого груза 200 килограмм.

Схема подъемного крана

Несмотря на то что существует множество вариаций подъёмных механизмов, классический подъёмный кран состоит из следующих частей:

Стрела, с закреплённым на её конце блоком. В зависимости от её длины, определяется высота, на которую можно поднять груз.
Платформа. К ней крепится стрела и противовес

Является основной частью крана и подвергается значительным нагрузкам
Поэтому при изготовлении платформы, важно особое внимание уделять её прочности.
Противовес. Служит для устойчивости крана
Определяет максимальный вес груза, который кран может поднять

Существуют варианты наборных противовесов для обеспечения максимальной устойчивости.
Растяжка, соединяющая стрелу и противовес

Позволяет регулировать наклон стрелы и перемещать груз как в вертикальной, так и в горизонтальной плоскости.
Лебёдка с тросом. Является самим подъёмным механизмом. От мощности лебёдки зависит то, какой вес способен поднять кран.
Стойка с поворотным механизмом. Она необходима для поворота крана в стороны.
Опорный крест, который является основанием крана. Задаёт устойчивость всей конструкции. При его изготовлении также следует уделять внимание его прочности

Существуют варианты наборных противовесов для обеспечения максимальной устойчивости.
Растяжка, соединяющая стрелу и противовес. Позволяет регулировать наклон стрелы и перемещать груз как в вертикальной, так и в горизонтальной плоскости.
Лебёдка с тросом. Является самим подъёмным механизмом. От мощности лебёдки зависит то, какой вес способен поднять кран.
Стойка с поворотным механизмом. Она необходима для поворота крана в стороны.
Опорный крест, который является основанием крана. Задаёт устойчивость всей конструкции

При его изготовлении также следует уделять внимание его прочности

Технические характеристики

Технологические особенности кранов используются при создании различных модификаций. Модели имеют грузоподъемность от 1 до 16 т.

В конструкции применяют приводы таких типов:

• механический;
• электрический;
• гидравлический.

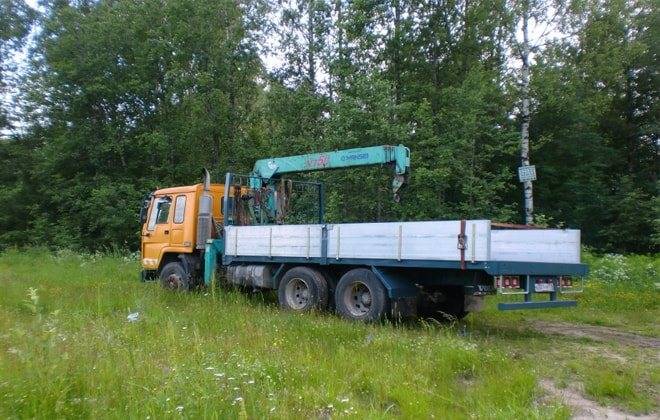

Конструкция крана на базе грузового автомобиля состоит из опорноповоротного устройства на роликовом ходу. Рассмотрим основные технические показатели автокранов, установленных на грузовые автомобили марки ЗИЛ.

1. Базовый автомобиль ЗИЛ 130.
2. Мощность базового шасси составляет 110 кВт.
3. Длина стрелы равна 8000 мм.

1. Выдвижная и невыдвижная стрела.
2. Грузоподъемность устройства составляет около 6,3 т.
3. Скорость подъема груза колеблется от 0,4 до 13 м/мин в зависимости от модификации автокрана.
4. Частота вращения — от 0,1 до 2,5 об/мин.
5. Изменение вылета стрелы — 11 м/мин.
6. Длина с выдвижной стрелой составляет 8500 мм; с невыдвижной стрелой — 10600 мм.
7. Ширина равна 2500 мм.
8. Высота составляет 3600 мм.
9. Вес составляет 9,25-9,53 т в зависимости от модификации.

Рассмотрим ТТХ параметры ЗИЛ-133 ГЯ. Автомобиль ЗИЛ-133ГЯ с 2 ведущими мостами, находящимися сзади.

Установлен четырехтактный двигатель с водяной схемой охлаждения.

1. Объем ДВС — 10, 85 дм³.
2. Диаметр цилиндров и ход поршня — 120×120 мм.
3. Мощность двигателя — 210 л. с. при 2600 об/мин.
4. Крутящий момент — 650 Нм при 1600-1800 об/мин.
5. Частота оборотов коленчатого вала на холостом ходу — 600 об/мин, максимальная — 2930 об/мин.
6. Расход топлива удельный от 165 до 178 г/л. с./ч.
7. Вес двигателя — 1120 кг.

Грузовысотные характеристики

Грузоподъемность какой-либо техники изменяется следующим образом: чем меньше высота, тем больше грузоподъемность. Рассмотрим грузовысотные характеристики автокранов на базе грузового автомобиля ЗИЛ-130.

1. При высоте стрелы 2-8 м грузоподъемность составляет 6,3 т.
2. При высоте до 10 м — грузоподъемность 5 т.
3. Высота 12 м — 3,5 т.
4. Высота 14 м — 2,8 т.

Несмотря на большие габариты, автокран на базе грузовика обладает хорошей маневренностью и проходимостью.

Когда появилось множество вариантов КМУ, монтируемых на шасси грузовиков Газель, владельцы данных авто стали думать, как поставить этот мобильный кран на свое транспортное средство. Ведь в итоге можно получить самую популярную спецтехнику. Самодельный гидроманипулятор может иметь грузоподъемность от 1 до 11 тонн. Основа крепления КМУ к раме авто – это подрамник. Его и надо будет сделать своими руками. Прикреплять манипулятор напрямую к раме запрещено.

В первую очередь вам надо будет сдвинуть кузов машины назад. Так за ее кабиной появится свободное место для установки автокрана. Лучшее решение – вообще снять кузов с шасси, потому как надо будет поменять подрамник. Это нужно сделать по двум причинам:

• заводская конструкция слишком слабая, ибо сделана из тонкого металла, и может треснуть;
• стандартная Газель имеет слишком короткую базу, для установки КМУ ее надо удлинить.

Как установить самодельный манипулятор на Газель

Когда появилось множество вариантов КМУ, монтируемых на шасси грузовиков Газель, владельцы данных авто стали думать, как поставить этот мобильный кран на свое транспортное средство. Ведь в итоге можно получить самую популярную спецтехнику. Самодельный гидроманипулятор может иметь грузоподъемность от 1 до 11 тонн. Основа крепления КМУ к раме авто – это подрамник. Его и надо будет сделать своими руками. Прикреплять манипулятор напрямую к раме запрещено.

В первую очередь вам надо будет сдвинуть кузов машины назад. Так за ее кабиной появится свободное место для установки автокрана. Лучшее решение – вообще снять кузов с шасси, потому как надо будет поменять подрамник. Это нужно сделать по двум причинам:

• заводская конструкция слишком слабая, ибо сделана из тонкого металла, и может треснуть;
• стандартная Газель имеет слишком короткую базу, для установки КМУ ее надо удлинить.

Как сделать гидравлический манипулятор своими руками

Как сделать гидравлический манипулятор своими руками

How to Make Hydraulic Powered Robotic Arm from plastic Как сделать гидравлический манипулятор своими руками ***************************************************************************************************************************************************** если ты любознательный ,любишь лайфхаки,хочешь всесторонне развиваться ,тогда мой канал для тебя . ****************************************************************************************************************************************************** If you are inquisitive ,you are loving life hacks, you want a develop comprehensively ,then my channel is for you!

Титан Миров Nayman: и где ты все это брал

Титан Миров Nayman: надо озвучивать

вот на пример не понятно что это за белый материал?

олег король: за изобретение пять а по профильной части неуд

Максим Баздрев: хоть и и спёр видио

Максим Баздрев: красавчик

гидравлический манипулятор – кран из шприцов.

КАК СДЕЛАТЬ РУКУ РОБОТА ИЗ ШПРИЦОВ – ЛАЙФХАК СО ШПРИЦАМИ

Канал Монстра-https://goo.gl/MhR47u Сигналы для Бинарных Опционов (Точность 76-86%)- https://goo.gl/3mDEVG.

Самодельный ротатор захвата

Как сделать экскаватор из шприцов

Клеевый пистолет http://ali.pub/pf3yl Делаем экскаватор в домашних условиях (Занимательная игрушка для детей ) Вся.

КАК СДЕЛАТЬ ГИДРАВЛИЧЕСКУЮ РУКУ ИЗ КАРТОНА – DIY

В этом видео я решил сделать новый diy – гидравлическая рука из картона. Это не гидравлический пресс из картон.

КАК СДЕЛАТЬ ГИДРАВЛИЧЕСКУЮ РУКУ ИЗ КАРТОНА ?!

? Я в ВК( на счет рекламы) ? http://goo.gl/ui02Vf ? ? Канал на YouTube (подпишись=)) ? http://goo.gl/gkyTx3 ? ? Канал на Twitch (подпиши.

КАК СДЕЛАТЬ ГИДРАВЛИЧЕСКИЙ МАНИПУЛЯТОР ИЗ КАРТОНА.

В этом видео я покажу вам как сделать руку робота из картона, это довольно весело . Особенно передвигать.

Настоящий манипулятор из картона и шприцов

Когда инженеру нечем заняться.

Как сделать гидравлический манипулятор своими руками

How to Make Hydraulic Powered Robotic Arm from plastic Как сделать гидравлический манипулятор своими руками ***************************************.

Сборка конструкции своими руками

Чтобы после первого же применения стрела не деформировалась и не потребовалось разобрать всю конструкцию, к вопросу самостоятельного изготовления нужно подойти максимально ответственно.

Фактически работа подразумевает выполнение 2 этапов.

• Подготовка прицепа. Для начала придется подготовить сам прицеп. Ведь установить кран непосредственно на платформу, особенно когда пол выполнен из фанеры, не получится. Кран займет полезное пространство и не обеспечит нужную эффективность. Потому лучше делать узел за пределами бортов или грузовой платформы. Подготовив площадку для крана, далее наступит следующий этап;
• Изготовление крана и его установка. Собрать кран можно из подручных материалов, но лучше использовать качественные компоненты с нужными параметрами прочности и устойчивости к износу в ходе эксплуатации. Об этом расскажу чуть позже.

Теперь по каждому этапу пройдемся отдельно.

Скажу сразу, что это лишь пример, который вы можете использовать в качестве основы или повторять его с абсолютной точностью. У всех разные прицепы и различные возможности, как и задачи, стоящие перед подобной конструкцией.

Подготовка прицепа

Никто не запрещает вам использовать готовые чертежи из сети. Только предварительно убедитесь, что они правильные, выполнены грамотно и соответствуют реальным характеристикам получаемого крана. Плюс не забывайте, что в некоторых случаях правильнее и проще установить лебедку для прицепа , а не монтировать самодельный манипулятор.

Возможно, кому-то потребуется дополнительно люлька, либо стрела увеличенного размера. Все индивидуально, но в качестве примера одну конструкцию описать стоит. Подкрепить полученные знания всегда можно с помощью фото и видео инструкций, представленных в сети.

Перед тем как сделать сам кран, займемся подготовкой автоприцепа. Суть подготовительных мероприятий заключается в следующем:

• подготовить материалы для изготовления конструкции;
• сделать выдвижные подставки из профильной трубы и металлических пластин;
• тем самым автоприцеп будет более устойчивым;
• на основе профильной трубы выполнить прямоугольную раму для монтажа самого крана;
• прикрепить ее к перекладине подрамника;
• внутри одной из труб подставки зафиксировать выдвижную ножку;
• с помощью листового металла вырезать площадку требуемого размера;
• приварить к листу металла отрезок трубы;
• ребрами жесткости дополнительно соединить трубу с площадкой под кран.

Что касается материалов, то профильную трубу лучше брать с сечением около 50×50 мм. Листовой металл не должен быть по толщине менее 5 мм. Отрезок трубы для основания под кран берется в районе 90 мм в диаметре. Длина произвольная, но не менее 300 мм.

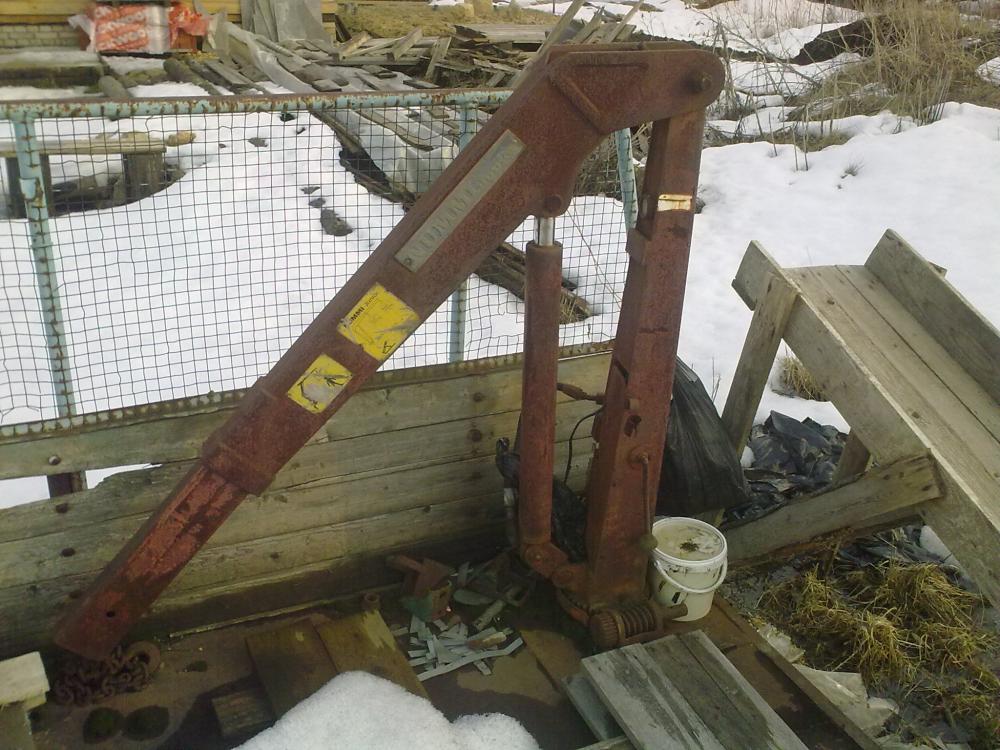

Подъемное устройство

Теперь у вас в распоряжении есть прицеп, на котором присутствует специальная подставка и основание для будущего крана-манипулятора. Где именно и с какой стороны делать площадку, решайте сами. Тут есть разные варианты.

Что же касается подъемного устройства, то здесь работа предусматривает выполнение следующих операций:

• из трубы диаметров около 80 мм делается стойка;
• с одного конца стойки параллельно фиксируются две металлические пластины;
• ко второму концу приваривается основание, подготовленное на прицепе;
• внутри основания можно засыпать шарики от подшипников, смазав их маслом;
• тем самым стойка будет свободно вращаться во время работы;
• между пластиками стойки монтируется стрела с помощью болтового соединения;
• стрелу можно сделать из труб с сечением 60×60 и 50×50 мм;
• чтобы стрела регулировалась по наклону и вылету, в трубах и пластинах необходимо высверлить отверстия;
• в них вставляются стороны;
• к стреле далее вваривается ручная лебедка.

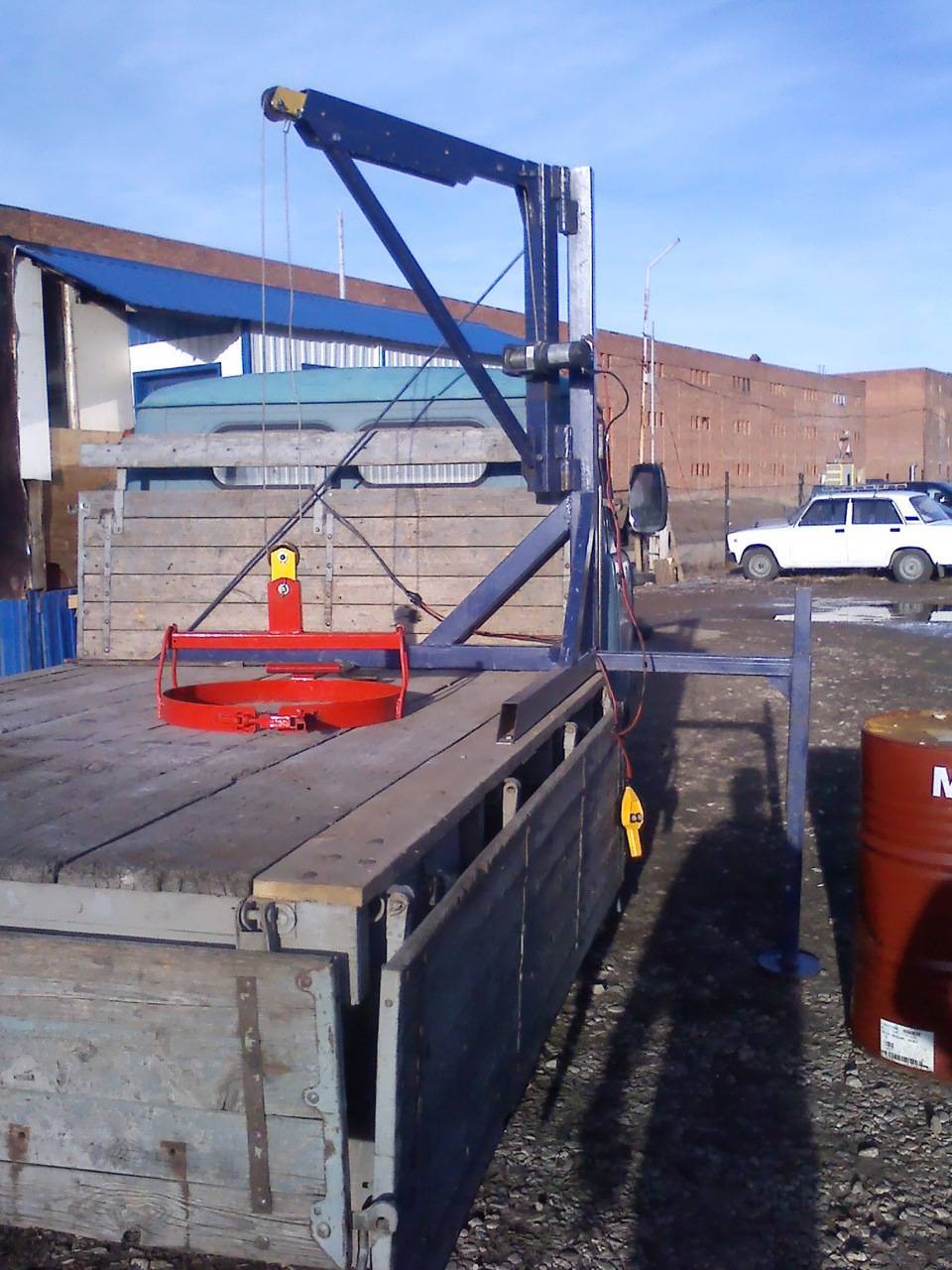

Подобный кран теперь осталось только болтами закрепить на прицепе. Сварным методом соединять манипулятор с прицепом не стоит, поскольку вряд ли сотрудники ГИБДД похвалят вас за выезд на дорогу общего пользования с подобным самодельным творением.

Это лишь пример того, как можно собственными силами превратить обычный прицеп в более функциональное прицепное транспортное средство. Далее выбор за вами.

Делитесь своими мыслями и идеями на этот счет. Если знаете, как усовершенствовать конструкцию, жду ваших комментариев.

Подписывайтесь, оставляйте отзывы, задавайте актуальные вопросы и рассказывайте о нас своим друзьям!

https://youtube.com/watch?v=YT8rpt47lRE

23,00

Какими характеристиками должен обладать гаражный подъёмник

В гаражных условиях используются два типа подъёмных механизма. К первому типу относят подъёмник, способный поднять автомобиль целиком, а ко второму относят подъёмник типа гусь, позволяющий перемещать грузы по гаражу.

Подъёмники первого типа являются стационарными устройствами и главное требование, которое предъявляется к ним – устойчивость. Автомобиль весит более тонны и не должен иметь ни малейшего шанса на падение. Для того чтобы исключить какие-либо несчастные случаи, гаражный подъёмник должен иметь надёжный стопор.

Наиболее часто в автомастерских используют подъёмники типа «гусь». Его достаточно просто изготовить из профильной трубы или швеллера. Сначала варится основание, на которое нужно установить поворотный механизм. Стрелу лучше всего изготовить с регулируемым вылетом. Так появится возможность перемещать тяжести в любом направлении.

Сборка конструкции своими руками

Чтобы после первого же применения стрела не деформировалась и не потребовалось разобрать всю конструкцию, к вопросу самостоятельного изготовления нужно подойти максимально ответственно.

Фактически работа подразумевает выполнение 2 этапов.

• Подготовка прицепа. Для начала придется подготовить сам прицеп. Ведь установить кран непосредственно на платформу, особенно когда пол выполнен из фанеры, не получится. Кран займет полезное пространство и не обеспечит нужную эффективность. Потому лучше делать узел за пределами бортов или грузовой платформы. Подготовив площадку для крана, далее наступит следующий этап;
• Изготовление крана и его установка. Собрать кран можно из подручных материалов, но лучше использовать качественные компоненты с нужными параметрами прочности и устойчивости к износу в ходе эксплуатации. Об этом расскажу чуть позже.

Теперь по каждому этапу пройдемся отдельно.

Скажу сразу, что это лишь пример, который вы можете использовать в качестве основы или повторять его с абсолютной точностью. У всех разные прицепы и различные возможности, как и задачи, стоящие перед подобной конструкцией.

Подготовка прицепа

Никто не запрещает вам использовать готовые чертежи из сети. Только предварительно убедитесь, что они правильные, выполнены грамотно и соответствуют реальным характеристикам получаемого крана. Плюс не забывайте, что в некоторых случаях правильнее и проще установить лебедку для прицепа, а не монтировать самодельный манипулятор.

Возможно, кому-то потребуется дополнительно люлька, либо стрела увеличенного размера. Все индивидуально, но в качестве примера одну конструкцию описать стоит. Подкрепить полученные знания всегда можно с помощью фото и видео инструкций, представленных в сети.

Перед тем как сделать сам кран, займемся подготовкой автоприцепа. Суть подготовительных мероприятий заключается в следующем:

Сборка конструкции своими руками

Чтобы стрела не деформировалась после первого использования и не пришлось демонтировать всю конструкцию, к вопросу самостоятельного изготовления нужно подойти максимально ответственно.

По сути, работа предполагает выполнение 2-х шагов.

• Подготовка трейлера. Для начала нужно подготовить сам прицеп. Ведь установить кран прямо на платформу не получится, особенно когда пол из фанеры. Кран займет полезное пространство и не обеспечит нужной эффективности. Поэтому узел лучше делать снаружи бортов или погрузочной площадки. После подготовки площадки для крана наступает следующий этап;
• Изготовление и установка смесителя. Собрать кран можно из подручных материалов, но лучше использовать качественные комплектующие с необходимыми параметрами прочности и износостойкости в процессе эксплуатации. Я расскажу об этом чуть позже.

Популярные модели

Краны-манипуляторы производятся в:

Выбрать модель силовой установки можно из таких торговых марок ведущих мировых производителей:

Установки Foton имеют показатель грузоподъемности 6 т, а их длина — больше 6 м. Foton Олли перевозит грузы и полезен в строительных работах.

Крановая установка Isuzu QL 1100 TMA является одной из новинок японской компании. Грузоподъемность — 5,5 т, длина около 6 м.

Кран-манипулятор Hiab 600EP5HiPro поднимает грузы до 16 т. Его можно использовать для перемещения крупно- и негабаритных грузов. Оснащен пультом для дистанционного управления. Данное устройство способно поднимать грузы, которые расположены возле его колес.

Мини-кран перемещает груз весом до 3 т. Популярные модели :

• СОРОКИН 8.10.
• АЕ&Т 1т Т62201.
• АЕ&Т 1т Т62101.
• СОРОКИН 8.6.
• СОРОКИН8.2.
• СОРОКИН 8.22.
• СОРОКИН 8.3.

Подходящая крановая установка на Газель должна поднимать вес 800 кг. Это такие модели:

• РМ 3622 СЕ, производитель — Италия, монтируется за кабиной;
• Unik URA — 100, производитель — Япония, монтируется внутри бортовой платформы.

Газель с КМУ подходит для транспортировки крупногабаритных и легких грузов, а также для погрузочно-разгрузочных работ.

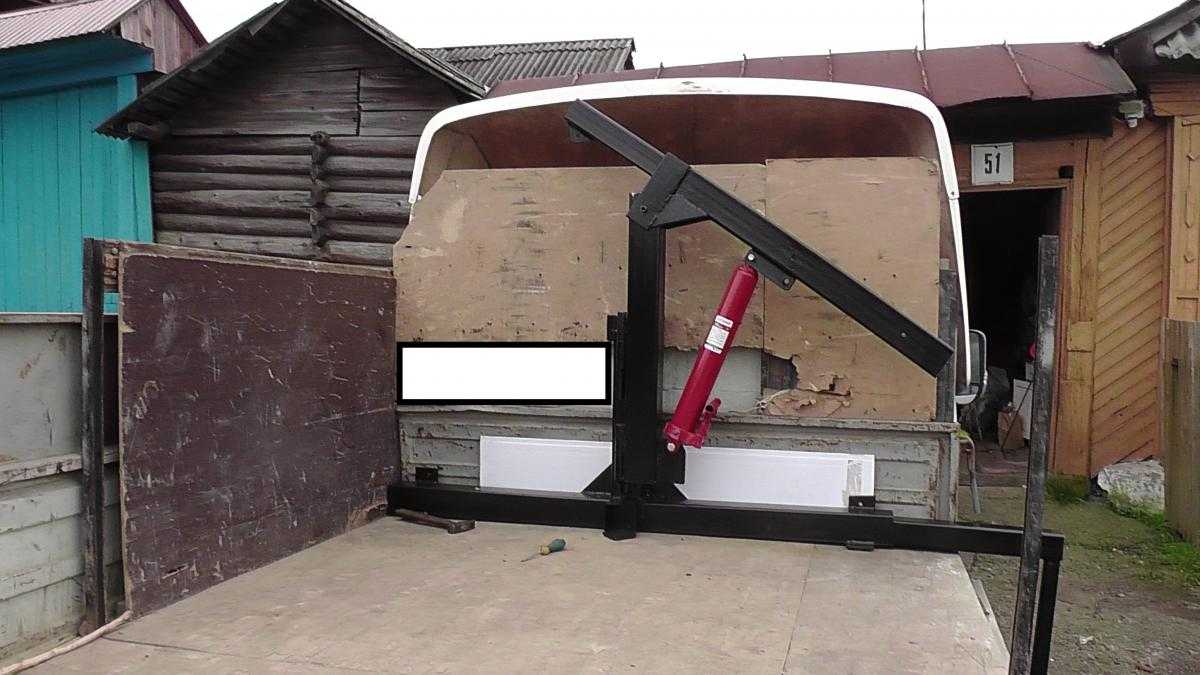

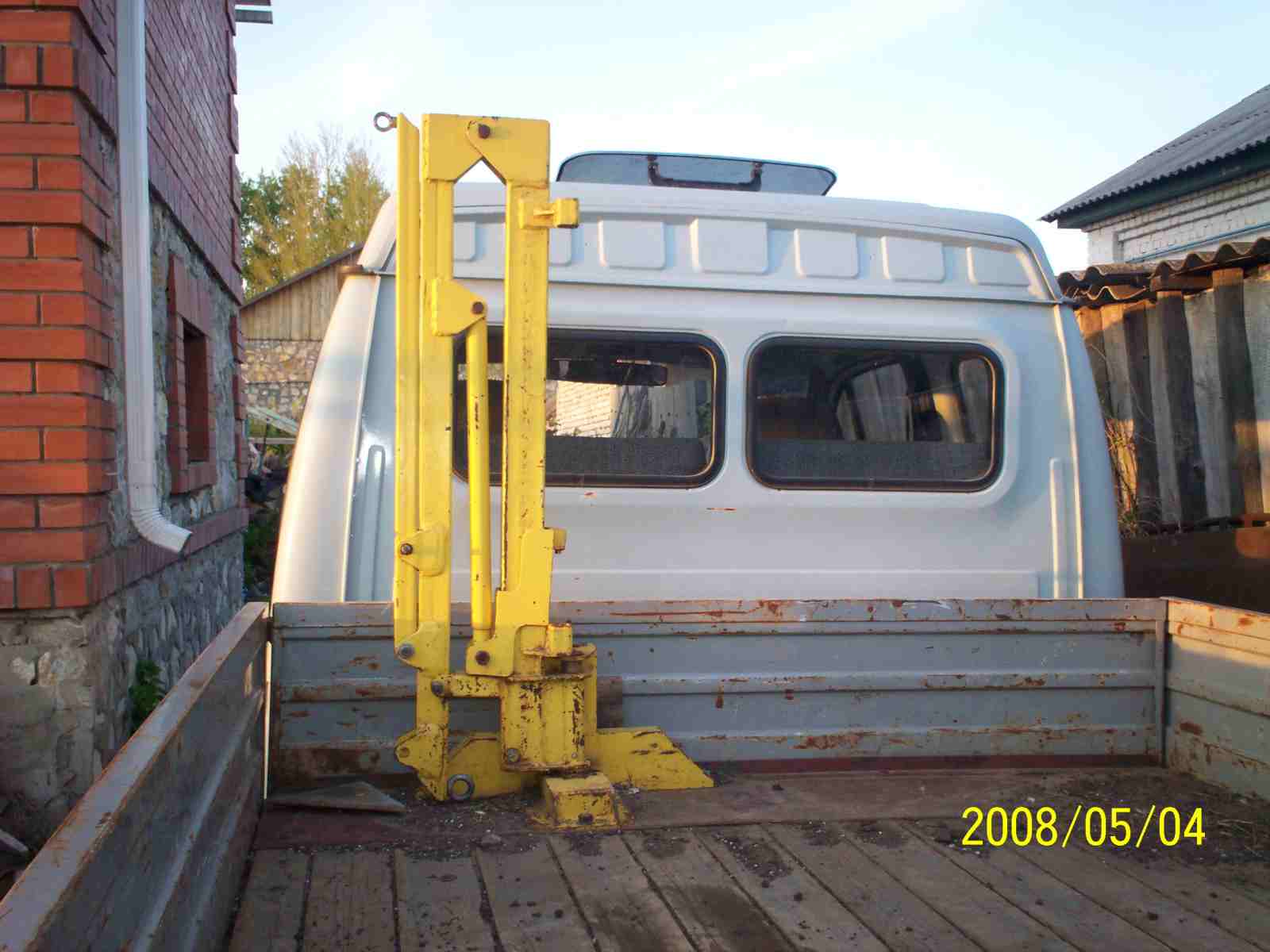

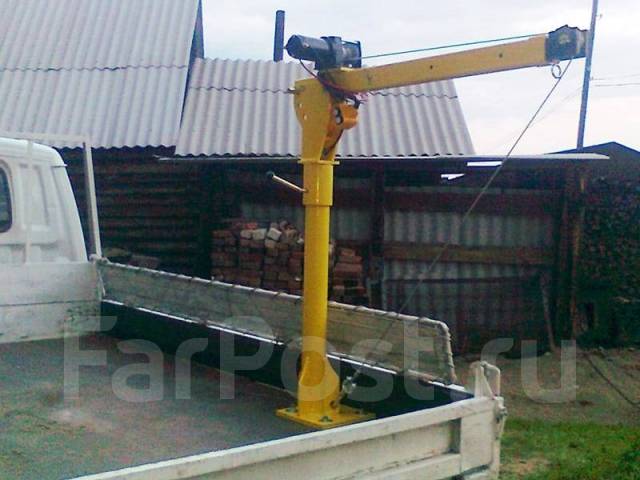

Как сделать и установить самому

Осуществить монтаж автокрана можно самостоятельно. Он устанавливается на транспортное средство. Для этого нужно снять кузов с шасси, чтобы поменять подрамник, т.к. заводская конструкция слаба и может треснуть. Подрамник надо сделать своими руками потому, что прикреплять крановую установку напрямую к раме запрещено.

Его можно сварить из наружного (18 мм) и внутреннего швеллеров. Планки сгибаются так, чтобы они повторяли форму рамы. Меньшая рейка вставляется в больший швеллер, чтобы образовался прямоугольник. К сваренной раме крепятся готовые швеллера. Между ними и базой ложится пожарный шланг для выравнивания плоскости планок и рамы.

Устанавливается на подрамник кран, в состав которого входят:

• балка;
• стрела;
• опорные стойки;
• специальные стремянки.

С помощью специальных стремянок закрепляется установка. Необходимо в стремянки вдеть распорки, изготовить которые можно так:

1. Отрезок трубы диаметром немного больше сечения стремянки и длиной в половину высоты рамы приваривается к пластине, толщина которой 7-10 мм. Меньшая сторона прямоугольной пластины — 7-9 см, большая должна плотно заходить внутрь рамы.
2. Потом стремянки сильно затянуть.

Чтобы силовая установка не перемещалась, необходимо приварить к подрамнику базы уголки.

После установки кузова нужно оставить зазор 15-20 см между кузовом и автокраном. Еще надо подсоединить гидравлический насос для функционирования манипулятора.

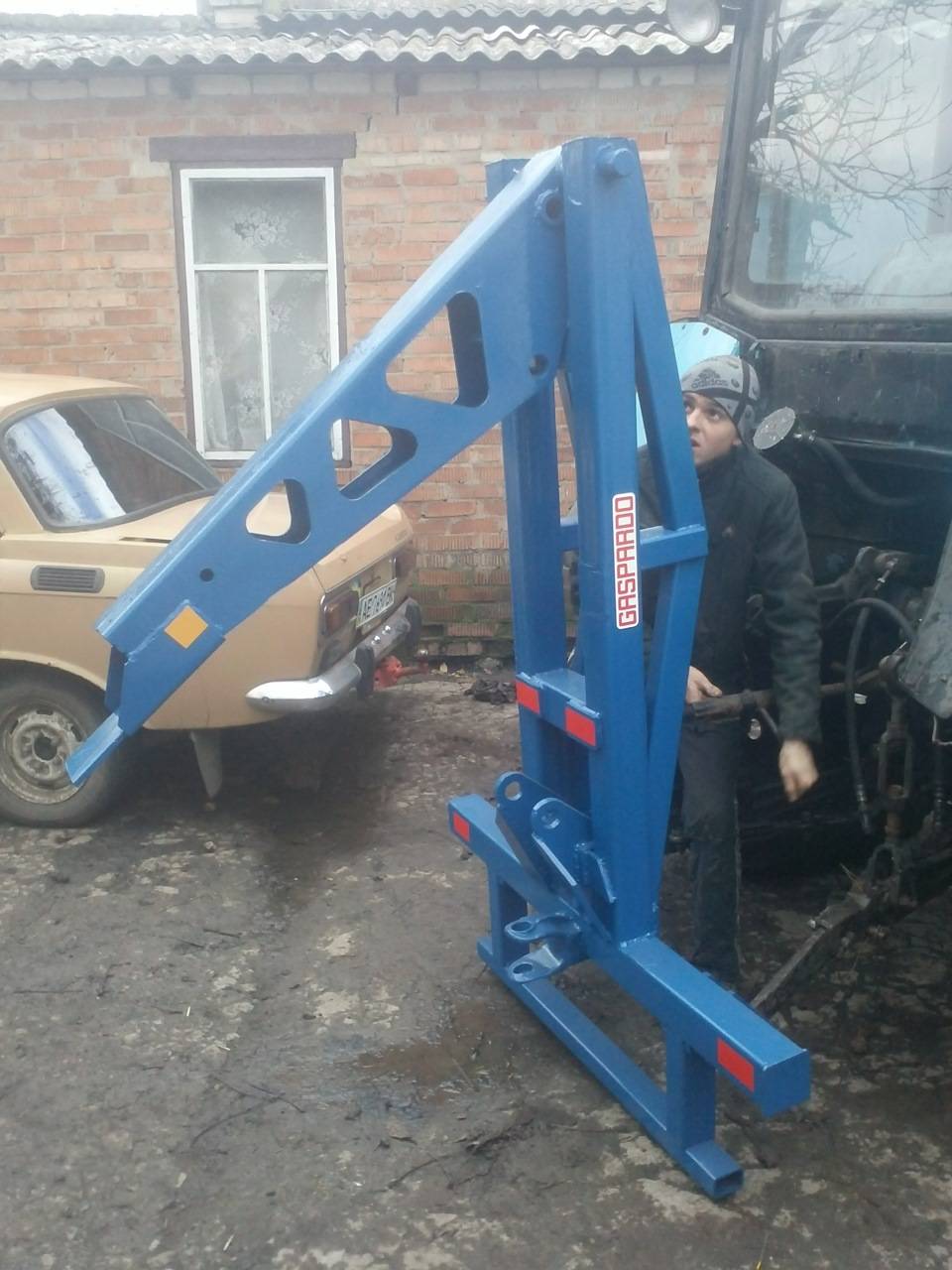

Возможна установка крана также и на трактор. Например, на Беларус 80.1 можно установить ИНМАН ИМ-16.

​2 мини-крана, чтобы поднять блоки на второй этаж

И, в завершении статьи, два самодельных подъёмника, которые упростят вам строительство каменного дома.

pavel_khudoleevУчастник FORUMHOUSE

Я возвожу дом из газосиликатных блок. Когда дошли до второго этажа, блоки стало тяжело поднимать. Подумал и сделал вот такой кран из профильных труб и электрического тельфера.

Узлы крана крупным планом.

Грузоподъёмность крана для подъёма блоков 150 кг.

Высота мини-крана с поворотной стрелой наращивается. При необходимости, конструкция легко разбирается и перевозится в багажнике легкового автомобиля.

Опорная площадка крана.

Фото со строительства.

Второй разборный мини-кран от rugeto. В видео подробно показаны узлы подъёмника, который пользователь сделал за два дня из подручных материалов на основе электрического тельфера. По словам rugeto, кран упростил все работы по строительству каменного дома и обошелся дешевле, чем заводские модели.

Особенности манипулятора

настольные манипуляторы

1. Система тяг, позволяющих разместить мощные я тяжелые двигатели в основании манипулятора, а также удерживающие захват параллельно или перпендикулярно основанию
2. Простой набор комплектующих, которые легко купить или вырезать из оргстекла
3. Подшипники почти во всех узлах манипулятора
4. Простота сборки. Это оказалось действительно сложной задачей. Особенно трудно было продумать процесс сборки основания
5. Положение захвата можно менять на 90 градусов
6. Открытые исходники и документация. Все подготовлено в доступных форматах. Я дам ссылки для скачивания на 3D-модели, файлы для резки, список материалов, электронику и софт
7. Arduino-совместимость. Есть много противников Arduino, но я считаю, что это возможность расширения аудитории. Профессионалы вполне могут написать свой софт на C – это же обычный контроллер от Atmel!

Резка оргстекла

Мы заказываем резку оргстекла в компании, находящейся недалеко от Екатеринбурга. Они делают быстро, качественно и не отказываются от небольших заказов. Стоить резка таких деталей будет около 800 рублей. В результате вы получите вырезанные детали с обоих сторон которых находится полиэтиленовая пленка. Эта пленка нужна для защиты материала от образования окалины.

Деталь из оргстекла с пленкой

Эту пленку необходимо удалить с обоих сторон.

Деталь без пленки

Еще мы заказали гравировку на поверхности некоторых деталей. Для гравировки достаточно просто нарисовать изображение на отдельном слое и указать это при заказе. Места гравировки необходимо зачистить зубной щеткой и затереть пылью. Получилось очень неплохо:

Гравировка на оргстекле

В итоге после удаления пленки и затирки у нас получилось вот это:

своими руками, на ГАЗель, манипулятор, балка, мини, установка, на трактор

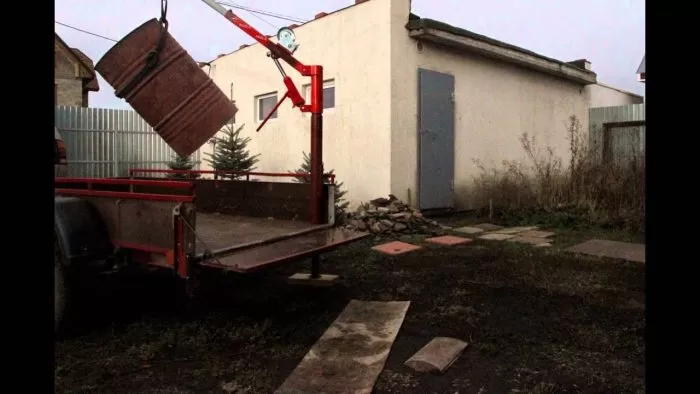

Кран-манипулятор — это силовая установка, монтируемая на подвижные платформы. Она поднимает и переносит тяжелые грузы за короткий промежуток времени. Такое оборудование можно сделать самостоятельно и установить самодельный кран в кузов грузовика.

Популярные модели

Краны-манипуляторы производятся в:

• Японии.
• Китае.
• России.
• Германии.
• Италии.
• Корее.

Выбрать модель силовой установки можно из таких торговых марок ведущих мировых производителей:

• Atlas;
• Amco Veba;
• Effer;
• Hiab;
• Ferrari;
• Fassi;
• Palfinger epsilon;
• Unik;
• Isuzu;
• Foton;
• PM;
• XCMG;
• Атлант;
• БАКМ;
• Велмаш.

Установки Foton имеют показатель грузоподъемности 6 т, а их длина — больше 6 м. Foton Олли перевозит грузы и полезен в строительных работах.

Кран-манипулятор Hiab 600EP5HiPro поднимает грузы до 16 т. Его можно использовать для перемещения крупно- и негабаритных грузов. Оснащен пультом для дистанционного управления. Данное устройство способно поднимать грузы, которые расположены возле его колес.

Мини-кран перемещает груз весом до 3 т. Популярные модели :

• СОРОКИН 8.10.
• АЕ&Т 1т Т62201.
• АЕ&Т 1т Т62101.
• СОРОКИН 8.6.
• СОРОКИН8.2.
• СОРОКИН 8.22.
• СОРОКИН 8.3.

Подходящая крановая установка на Газель должна поднимать вес 800 кг. Это такие модели:

• РМ 3622 СЕ, производитель — Италия, монтируется за кабиной;
• Unik URA — 100, производитель — Япония, монтируется внутри бортовой платформы.

Газель с КМУ подходит для транспортировки крупногабаритных и легких грузов, а также для погрузочно-разгрузочных работ.

Как сделать и установить самому

Осуществить монтаж автокрана можно самостоятельно. Он устанавливается на транспортное средство. Для этого нужно снять кузов с шасси, чтобы поменять подрамник, т.к. заводская конструкция слаба и может треснуть. Подрамник надо сделать своими руками потому, что прикреплять крановую установку напрямую к раме запрещено.

Его можно сварить из наружного (18 мм) и внутреннего швеллеров. Планки сгибаются так, чтобы они повторяли форму рамы. Меньшая рейка вставляется в больший швеллер, чтобы образовался прямоугольник. К сваренной раме крепятся готовые швеллера. Между ними и базой ложится пожарный шланг для выравнивания плоскости планок и рамы.

Устанавливается на подрамник кран, в состав которого входят:

• балка;
• стрела;
• опорные стойки;
• специальные стремянки.

С помощью специальных стремянок закрепляется установка. Необходимо в стремянки вдеть распорки, изготовить которые можно так:

1. Отрезок трубы диаметром немного больше сечения стремянки и длиной в половину высоты рамы приваривается к пластине, толщина которой 7-10 мм. Меньшая сторона прямоугольной пластины — 7-9 см, большая должна плотно заходить внутрь рамы.
2. Потом стремянки сильно затянуть.

Чтобы силовая установка не перемещалась, необходимо приварить к подрамнику базы уголки.

После установки кузова нужно оставить зазор 15-20 см между кузовом и автокраном. Еще надо подсоединить гидравлический насос для функционирования манипулятора.

https://youtube.com/watch?v=xXwlWrEh8mM

Возможна установка крана также и на трактор. Например, на Беларус 80.1 можно установить ИНМАН ИМ-16.

Способы крепления верёвки к грузоподъёмному механизму

При создании комплексных полиспастов, нередко бывают ситуации, когда троса необходимой длины для крепления подвижного блока не оказывается под рукой.

Кран для газоблоков

Способы крепления троса с помощью такелажа общего назначения:

• С использованием репшнура. С помощью самозатягивающегося узла репшнур привязывается к основному тросу. По мере поднятия груза, схватывающийся узел передвигается по основной верёвке, позволяя тем самым увеличить высоту подъёма груза.
• С использованием зажимов. В случае использования стального троса – использовать репшнур не представляется возможным, поэтому необходимо использовать специальные зажимы.

Сборка в общих чертах

Теперь приступаем непосредственно к созданию руки-манипулятора. Начинаем с основания. Необходимо обеспечить возможность поворота устройства во все стороны. Хорошим решением будет его размещение на дисковой платформе, которая приводится во вращение с помощью одного мотора. Чтобы она могла вращаться в обе стороны, существует два варианта:

1. Установка двух двигателей. Каждый из них будет отвечать за поворот в конкретную сторону. Когда один работает, второй пребывает в состоянии покоя.
2. Установка одного двигателя со схемой, которая сможет заставить его крутится в обе стороны.

Какой из предложенных вариантов выбрать, зависит исключительно от вас. Далее делается основная конструкция. Для комфорта работы необходимо два «сустава». Прикреплённый к платформе должен уметь наклоняться в разные стороны, что решается с помощью двигателей, размещённых в его основании. Ещё один или пару следует разместить в месте локтевого изгиба, чтобы часть захвата можно было перемещать по горизонтальной и вертикальной линии системы координат. Далее, при желании получить максимальные возможности, можно установить ещё двигатель в месте запястья. Далее наиболее необходимое, без чего не представляется рука-манипулятор. Своими руками предстоит сделать само устройство захвата. Тут существует множество вариантов реализации. Можно дать наводку по двум самым популярным:

1. Используется только два пальца, которые одновременно сжимают и разжимают объект захвата. Является самой простой реализацией, которая, правда, обычно не может похвастаться значительной грузоподъёмностью.
2. Создаётся прототип человеческой руки. Тут для всех пальцев может использоваться один двигатель, с помощью которого будет осуществляться сгиб/разгиб. Но можно сделать и конструкцию сложней. Так, можно к каждому пальцу подсоединить по двигателю и управлять ими отдельно.

Далее остаётся сделать пульт, с помощью которого будет оказываться влияние на отдельные двигатели и темпы их работы. И можно приступать к экспериментам, используя робот-манипулятор, своими руками сделанный.

Манипулятор своими руками из фанеры

Как вы знаете сделал я самодельный ЧПУ фрезерный станок. Входе обучения работы на нем я делаю различные поделки и механизмы. Нашел в интернете исходные файлы (MeArmV03.svg) для манипулятора и решил вырезать его на ЧПУ станке.

Я думал что с первого раза у меня ни чего не получиться. Так как это достаточно сложная работа для ЧПУ и очень много мелких деталей.

ЧПУ резал больше часа и вырезал все детали. Провел небольшую доработку с помощью надфиля. Собрал на винтики манипулятор. Кстати в интернете много инструкций, от текстовых до видео по сборке манипулятора.

И Вот что у меня получилось. Достаточно не плохо на мой взгляд.

Серо-приводы установлены, Манипулятор собран. Но как проверить его работоспособность. Поискал в интернете примеров не дал результатов и тогда я решил набросать небольшой пример кода для NodeMCU. Тем более у меня лежал без дела шилд для данной отладочной платы.

Код получился не очень красивый но для проверки достаточно.

Вам скорее всего нужно будет изменить начальные угол для серо-приводов.

Тестирования самодельного манипулятора показал , что все работает но скорее всего не достаточно питания от одного аккумулятора 18650. И происходить перезагрузка NodeMCU .

Запланировал доработку кода для руки-манипулятора и переделать источник питания. Но как скоро будет продолжение зависит от вас и от свободного времени.

Популярные модели

Краны-манипуляторы производятся в:

Выбрать модель силовой установки можно из таких торговых марок ведущих мировых производителей:

Установки Foton имеют показатель грузоподъемности 6 т, а их длина — больше 6 м. Foton Олли перевозит грузы и полезен в строительных работах.

Кран-манипулятор Hiab 600EP5HiPro поднимает грузы до 16 т. Его можно использовать для перемещения крупно- и негабаритных грузов. Оснащен пультом для дистанционного управления. Данное устройство способно поднимать грузы, которые расположены возле его колес.

Мини-кран перемещает груз весом до 3 т. Популярные модели :

• СОРОКИН 8.10.
• АЕ&Т 1т Т62201.
• АЕ&Т 1т Т62101.
• СОРОКИН 8.6.
• СОРОКИН8.2.
• СОРОКИН 8.22.
• СОРОКИН 8.3.

Подходящая крановая установка на Газель должна поднимать вес 800 кг. Это такие модели:

• РМ 3622 СЕ, производитель — Италия, монтируется за кабиной;
• Unik URA — 100, производитель — Япония, монтируется внутри бортовой платформы.

Газель с КМУ подходит для транспортировки крупногабаритных и легких грузов, а также для погрузочно-разгрузочных работ.

Крановые устройства с телескопической стрелой

При разгрузке крытых вагонов на железнодорожных станциях удобнее всего применять кран-балки с телескопической стрелой. Они состоят:

• из кранового моста;
• телескопической балки;
• опорных роликов;
• приспособления для выдвижения телескопической стрелы;
• крюка, который крепится на шарнирах, способных вращаться во всех плоскостях.

Очень компактные консольные краны

Чтобы выдвижение стрелы не нарушало ее опорную базу, привод с роликами монтируются на промежуточной балке. Известно, что телескопические вилочные погрузчики с наклонными кран-балками незаменимы в складских помещениях, на железнодорожных станциях, в портах. Особую популярность приобрели телескопические кран-балки, способные менять угол наклона в диапазоне 0-30 градусов.

Телескопические погрузчики представлены на рынке тремя модификациями. В них одновременно могут сочетаться три кран-балки. Телескопические вилочные погрузчики оборудованы удобной кабиной и системой безопасности. Некоторые модели способны поднимать груз на высоту до 18 м. Телескопические погрузчики многофункциональны, на них возможна установка различных навесных устройств – ковшей, грузовых платформ.

Снятие передней балки Газель

Если выбить шкворни на месте никак не получается, приходится снимать балку целиком. Делаем это следующим образом:

• так же, как и в рассматриваемом выше варианте, снимаем колеса, вывешиваем переднюю ось автомобиля;
• от суппортов с обеих сторон отсоединяем тормозные шланги;
• снимаем тормозные суппорты;
• демонтируем передние амортизаторы;
• отсоединяем от балки длинной рулевую тягу вместе с рычагом;

Дальше производим ЗШ. На снятой подвеске даже тяжелым молотком выбивать шкворни очень удобно, а при очень резком сильном ударе и большой кувалде с места стронуть можно практически любой самый «мертвый» шкворень.
