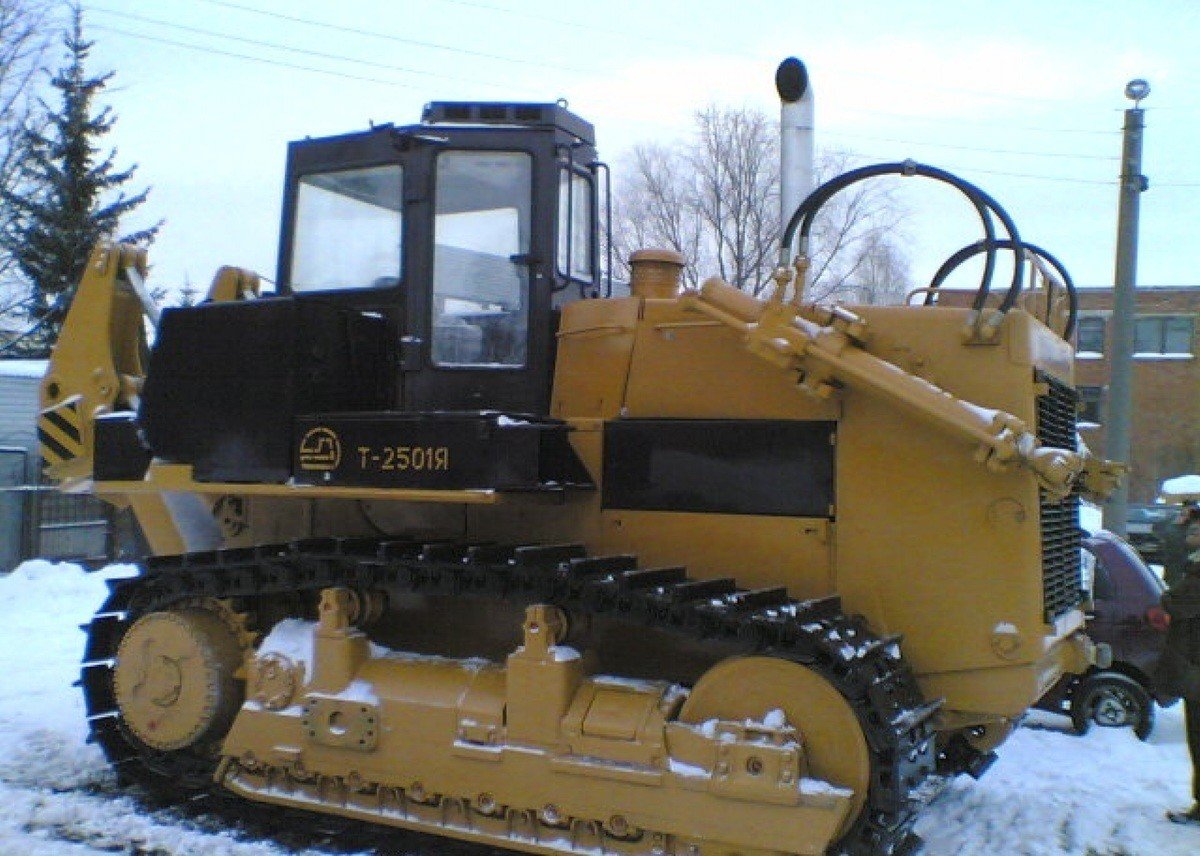

Устройство
Модульность функциональных узлов позволяет быстро и просто
произвести техобслуживание или ремонт, значительно сократив время
простоя. Снять и заменить деталь можно довольно быстро, особенно
если обратиться к опытным специалистам.
| Передача | Передний ход, км/ч | Задний ход, км/ч |
|---|---|---|
| 1 | 4.1 | 5.1 |
| 2 | 7.5 | 9.1 |
| 3 | 12.7 | 15 |
Объем отвала играет немаловажную роль, т.к. именно от него зависит
выработка машины. Для удобства и снижения нагрузки предусмотрены
диагональные тяги. Они позволяют отвалу приближаться к капоту почти
вплотную. Ее работа сводится к передаче боковой нагрузки на левую
сторону (на лонжерон) от отвала к раме.
Для рыхления можно использовать оборудование с 1 или 3 зубьями. Т.к.
процесс передачи усилия основан на гидравлике, то производительность
Четра 25 значительно повышается.
Характеристики гидравлической системы бульдозера Т-25
Раздельно-агрегатная гидравлическая система включает:
- три шестерёнчатых насоса общей производительностью 390 л/мин при оборотах двигателя 1775 об/мин
- два золотниковых распределителя, обеспечивающих: подъём и перекос отвала, подъём и изменение угла наклона зуба рыхлителя, гидравлическая система сервоуправления дистанционно управляет золотниками (кроме подъёма отвала)
- бак с фильтрами, гидроцилиндры
- максимальное давление срабатывания предохранительного клапана – 20 МПа (200 кгс/см²)
| Секции золотников | Положение золотников распределителя | Число цилиндров | Диаметр цилиндра х Ход поршня, мм |
| Подъем отвала | подъем, нейтраль (удержание), опускание, плавающее | 2 | 140 x 1250 |
| Перекос отвала | вправо, нейтраль, влево | 1 | 220 x 300 |
| Подъем рыхлителя | подъем, нейтраль, опускание | 2 | 180 x 500 |
| Изменение угла резания рыхлителя | бесступенчатое регулирование угла резания | 2 | 180 x 500 |

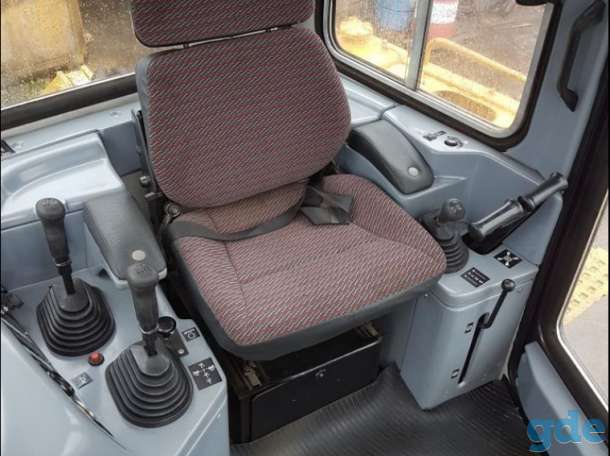

Четра Т-25 – комфортная работа при любых погодных условиях
Бульдозер отличается не только комфортным управлением, но и комфортабельной кабиной для водителя. Она оборудована высококачественной системой освещения и мягким сиденьем, которое обеспечивает комфортную работу даже на продолжении длительного времени.
В летнее время очень кстати придется вентиляционная система, а при работе в условиях низких температур водитель сможет воспользоваться системой обогрева. В кабине находится две розетки и прикуриватель.
Безопасность водителя обеспечивает ремень безопасности и специальная защитная конструкция rops/fops. Для дополнительной защиты водителя и обеспечения должного уровня безопасности установлены двойные стекла. При этом сохраняется хорошая просматриваемость рабочего пространства.
Для дополнительного комфорта водителя в модели т 25 значительно улучшена звуковая изоляция. Также в данной модификации доступна система дополнительной очистки воздуха в кабине водителя.
Модификации
Модификации бульдозера Четра Т-25 имеют следующую маркировку:
- 01ЯБ-1 имеет тягово-сцепное устройство и отвал в форме
полусферы; - 01ЯБ-2 с установленным тягово-сцепным устройством и отвалом
в форме сферы; - 01ЯБР-01 комплектуется рыхлителем с тремя зубьями и отвалом
в форме сферы; - 01ЯБР-1 предполагает установку рыхлителя с одним зубом и
отвал в форме полусферы; - 01ЯБР-1-01 совместил в себе устройства двух предыдущих
моделей, и имеет рыхлитель с тремя зубьями и отвал в форме
полусферы; - 01ЯБР-2 комплектуется рыхлителем с одним зубом и отвалом в
форме сферы.
Все вышеперечисленные модификации предполагают установку
отечественного двигателя. Если установлен Cummins, то маркировка
машины будет 01К1Б и 01К1БР, а рабочее оборудование в комплекте
будет то же, что и при отечественном двигателе.
Модификации и комплектация
| Модификация | Комплектация | Мощность двигателя, кВт/л.с. | Масса, кг |
| Т-25.01ЯБ-1 | ЯМЗ-8501.10, полусферический отвал, ТСУ | 298/405 | 42030 |
| Т-25.01ЯБР-1 | ЯМЗ-8501.10, полусферический отвал, рыхлитель 1 зуб | 298/405 | 46650 |
| Т-25.01ЯБР-1-01 | ЯМЗ-8501.10, полусферический отвал, рыхлитель 3 зуба | 298/405 | 46650 |
| Т-25.01ЯБ-2 | ЯМЗ-8501.10, сферический отвал, ТСУ | 298/405 | 42030 |
| Т-25.01ЯБР-2 | ЯМЗ-8501.10, сферический отвал, рыхлитель 1 зуб | 298/405 | 46650 |
| Т-25.01ЯБР-2-01 | ЯМЗ-8501.10, сферический отвал, рыхлитель 3 зуба | 298/405 | 46650 |
| ТМ-25.01ЯБ-1 | ЯМЗ-8501.10, полусферический отвал, пон.давл. на грунт, ТСУ | 298/405 | 47724 |
| ТМ-25.01ЯБР-1 | ЯМЗ-8501.10, полусферический отвал, пон.давл. на грунт, рыхлитель 1 зуб | 298/405 | 49971 |
| ТМ-25.01ЯБР-1-01 | ЯМЗ-8501.10, полусферический отвал, пон.давл. на грунт, рыхлитель 3 зуба | 298/405 | 49971 |
| ТМ-25.01ЯБ-2 | ЯМЗ-8501.10, сферический отвал, пон.давл. на грунт, ТСУ | 298/405 | 47724 |
| ТМ-25.01ЯБР-2 | ЯМЗ-8501.10, сферический отвал, пон.давл. на грунт, рыхлитель 1 зуб | 298/405 | 47971 |
| ТМ-25.01ЯБР-2-01 | ЯМЗ-8501.10, сферический отвал, пон.давл. на грунт, рыхлитель 3 зуба | 298/405 | 47971 |
| Т-25.01К1Б-1 | Cummins QSX15-C440, полусферический отвал, ТСУ | 308/419 | 42030 |
| Т-25.01К1БР-1 | Cummins QSX15-C440, полусферический отвал, рыхлитель 1 зуб | 308/419 | 49971 |
| Т-25.01К1БР-1-01 | Cummins QSX15-C440, полусферический отвал, рыхлитель 3 зуба | 308/419 | 49971 |
| Т-25.01К1Б-2 | Cummins QSX15-C440, сферический отвал, ТСУ | 308/419 | 42030 |
| Т-25.01К1БР-2 | Cummins QSX15-C440, сферический отвал, рыхлитель 1 зуб | 308/419 | 49971 |
| Т-25.01К1БР-2-01 | Cummins QSX15-C440, сферический отвал, рыхлитель 3 зуба | 308/419 | 49971 |
| ТМ-25.01К1Б-1 | Cummins QSX15-C440, полусферический отвал, пон.давл. на грут, ТСУ | 308/419 | 47724 |
| ТМ-25.01К1БР-1 | Cummins QSX15-C440, полусферический отвал, пон.давл. на грут, рыхлитель 1 зуб | 308/419 | 49971 |
| ТМ-25.01К1БР-1-01 | Cummins QSX15-C440, полусферический отвал, пон.давл. на грут, рыхлитель 3 зуба | 308/419 | 49971 |
| ТМ-25.01К1Б-2 | Cummins QSX15-C440, сферический отвал, пон.давл. на грут, ТСУ | 308/419 | 47724 |
| ТМ-25.01К1БР-2 | Cummins QSX15-C440, сферический отвал, пон.давл. на грут, рыхлитель 1 зуб | 308/419 | 49971 |
| ТМ-25.01К1БР-2-01 | Cummins QSX15-C440, сферический отвал, пон.давл. на грут, рыхлитель 3 зуба | 308/419 | 49971 |
| Т-25.02КБ-1 | Cummins QSX15-C440, полусферический отвал, ТСУ | 308/419 | 44985 |
| Т-25.02КБР-1 | Cummins QSX15-C440, полусферический отвал, рыхлитель 1 зуб | 308/419 | 49615 |
| Т-25.02КБР-1-01 | Cummins QSX15-C440, полусферический отвал, рыхлитель 3 зуба | 308/419 | 49615 |
Двигатель
Как было указано ранее, мотор может устанавливаться двух типов:
- четырехтактный шестицилиндровый Cummins
QSX15-C440 объемом 15 л. Он оснащен защитной системой
Quantum, которая отвечает за диагностику рабочих элементов и
узлов, управление техникой и контроль над электронными
системами. Мощность установки составляет 308 кВт или 420
лошадиных сил. Охлаждение двигателя предусмотрено жидкостное.
Температура охладительной жидкости понижается за счет
турбонаддува, воздух для которого также подлежит охлаждению.
Крутящий момент двигателя равен 2250 Нм. Кроме того, в
стандартную комплектацию агрегата входят система очистки масла с
фильтрами, не снижающими поток, а также теплообменник для
понижения температуры масла. Диаметр рабочего цилиндра равен 137
мм. - ярославский ЯМЗ-8501.10.
Он также является четырехтактным, но объем его значительно
больше и составляет 26 л. Система охлаждения идентична
предыдущей модели, применяется система «воздух-воздух». Здесь
установлены двенадцать цилиндров диаметром 140 мм, расположенные
клином (V). Мощность такого агрегата равна 300 кВт или 405
лошадиных сил. Угол развала цилиндров – 90 градусов, а крутящий
момент – 2230 Нм.
Численные показатели параметров практически идентичны, значительную
разницу составляет только объем. Частота вращения обоих моторов
составляет 1800 об/мин.
Двигатель, мощность:
Параметр | Значение |
|---|---|
| — ЯМЗ-8501.10 | 300 (405) кВт (л.с.) |
| — Cummins QSX15-C440 | 308 (420) кВт (л.с.) |
Стандартное оборудование
В стандартное оборудование бульдозера ЧЕТРА Т-25.01, Т-25.02 входит:
- Регулируемое кресло оператора на мягкой подушке
- Воздухоочиститель
- Вентилятор системы обогрева кабины
- Деселератор
- Звуковой сигнал
- Передний буксирный крюк
- Защита двигателя
- Гидравлическое устройство для натяжного механизма гусеницы
- Система освещения
- Многослойная защита
- Глушитель
- Стояночный тормоз
- Защита силовой передачи
- Сменные сегменты зубчатого венца
- Защитная конструкция ROPS/FOPS
- Ремень безопасности
- Розетка внешнего питания 24 V
- Розетка питания 24 V
- Генератор переменного тока 75 А
- Аккумуляторные батареи (2), 12 В, 190 А*ч (напряжение бортовой сети 24 V)
- Прикуриватель
- Стартер
- Электросчетчик моточасов
Приборный щиток:
- тахометр
- указатель температуры охлаждающей жидкости
- указатель давления масла двигателя
- указатель температуры масла двигателя
- указатель напряжения бортсети
- указатель уровня топлива
- указатель температуры масла трансмиссии
- аварийное давление масла в двигателе
- перегрев охлаждающей жидкости двигателя
- отсутствие заряда аккумуляторных батарей
- засоренность воздушного фильтра
- засоренность фильтра в гидробаке
- перегрев масла в гидробаке
- засоренность фильтра в трансмиссии
- минимальная температура масла в трансмиссии
- перегрев масла в трансмиссии
- засоренность масляного фильтра двигателя
- аварийное давление масла трансмиссии
Гидронавесная система: характеристики и особенности
Гидравлическая система работает на основе раздельно- агрегатного модуля. Высокую производительность и функциональность данного бульдозера обеспечивают три насоса, которые имеют шестеренчатого структуру. Подъем и правильный перекос отвала и стабильное положение рыхлителя гарантируют два распределителя, которые работают по золотниковому типу.
Особенностями гидравлической системы является оборудование ее фильтрами и мощными гидроцилиндрами. Максимальное давление, которое может выдерживать предохранительный клапан составляет 20 МПа. Водитель может самостоятельно менять угол резания рыхлителя и регулировать его в зависимости от проводимых работ.
Технические характеристики Четра Т-25
Изучая технические особенности бульдозера Четра Т 25, нужно особое внимание обратить на:
- Двигатель;
- Коробку передач;
- Вес и размеры машины;
- Трансмиссию;
- Особенности кабины водителя;
- Гидравлическое и навесное оборудование.
Двигатель
Благодаря хорошему крутящему моменту и дополнительному 4 тактному агрегату, который работает на базе дизельного топлива и состоит из 6 цилиндров удалось значительно улучшить производительность мотора.
Дополнительными преимуществом данного мотора является специальная система охлаждения, которая работает на основе поддувочного типа, которая позволяет охлаждать не только мотор в целом, но и жидкости. А система Quantum гарантирует электронную защиту, дополнительную диагностику, а также легкость в управлении.
Трансмиссия
Особенностью трансмиссии данного бульдозера является то, что работает она на базе муфт диаметром 455 мм. Для увеличения срока эксплуатации они помещены в масло и обеспечивают хороший крутящий момент.
Бульдозер Четра Т-25 может работать 3 на трех скоростях как на переднем, так и на заднем ходе. Автоматическая коробка передач обеспечивает комфортное управление и маневренность машины.
Гидротрансформатор имеет одноступенчатую структуру и активный диаметр 480 миллиметров, он позволяет оптимизировать работу и значительно улучшить ее благодаря оптимальному расположению, а именно на редукторе. Шлицевая муфта соединена с муфтой упругого типа, которая вмонтирована на двигатель, коробка передач функционирует на базе кардана.
Ходовая система
Бульдозер Четра Т-25 легко эксплуатировать даже на скалистой или на грунтовой поверхности благодаря качественной ходовой системе. Подвеска имеет трехточечное расположение и относится к типу полужестких. Она обеспечивает хорошие тяговые качества и гарантирует хорошее сцепление, благодаря чему бульдозер данного типа можно использовать даже в условиях повышенных нагрузок.
Поддерживающие катки выполнены на основе опорного типа и позволяют направить и зафиксировать колеса с легкостью. Ходовая система такого типа значительно уменьшает ударные нагрузки и позволяет существенно продлить срок эксплуатации.
Система гусеничного хода
Также особенностью бульдозера Т-25 является улучшенная система гусеничного хода. Гусеница позволяет обеспечить оптимальное натяжение, а также легкий ход по грунтовой и скалистой поверхности, благодаря чему обеспечена максимальная тяговая способность. Ширина составляет 250 миллиметров, а число башмакова до 39 штук. Ширина башмака составляет 61 см высота грунтозацепов 8 см. Бульдозер четра Т 25 имеет хорошую опорную поверхность площадью 4 квадратных метра.
Вес и габариты
При всей своей функциональности бульдозер Четра Т-25 имеет достаточно небольшие габариты, в длину он достигает более 9 м, а ширина с отвалом составляет 4 метра 28 сантиметров. Высокая проходимость бульдозера при проведении работа в крытом помещении обеспечивается небольшой высотой бульдозера всего 4, 115 м. Общая масса машины вместе с двигателем составляет 48, 335 кг.
Дополнительные особенности
Особенностью бульдозерного оборудования в машине Четра Т-25 заключается в том, что оно позволяет проводить работы по диагональной тяге на любой местности. Вы сможете максимально приблизить отвал к капоту и увеличить напор на нож отвала. Длина отвала составляет 4.5 м., а высота около 2 м. Благодаря специальной технологии изготовления и монтировки обеспечивается максимальное заглубление до 69 сантиметров. В работе допускаются перекос до 10%.
Четра Т-25 позволяет максимально поднять рыхлительные оборудования на высоту чуть более метра и заглубить на глубину более одного метра, что позволяет проводить работы любой сложности.
Ходовая часть
Чтобы уменьшить динамические воздействия и увеличить тягово-сцепные
свойства, предусмотрено специфическое строение ходовой части. Она
выполнена полужесткой, крепится на трех опорах и имеет удлиненную
ось качения тележек. Гусеничный ход включает направляющие и опорные
катки, которые оснащены смазкой. Она является одноразовой, также
установлены уплотнители «двойной конус».
Гусеницы Четра Т25
Гусеницы имеют один грунтозацеп, а за счет уплотнений смазка из
шарнира не попадает на другие элементы или основание. Для
регулировки натяжения гусениц, достаточно использовать смазку. Она
вводится шприцем и имеет густую консистенцию. Ширина башмака равна
0,84 м.
Масса ходовой части составляет 3,26 т.
Двигатель QSX15-C440 фирмы Cummins
Шестицилиндровый четырёхтактный дизель QSX15-C440 фирмы «Cummins». Жидкостного охлаждения с турбонаддувом и охлаждением наддувочного воздуха по типу «воздух-воздух».
| Рабочий объем двигателя | 15 л |
| Диаметр цилиндра и ход поршня | 137 мм х 170 мм |
| Максимальный крутящийся момент | 2248 Нм при 1300 об/мин |
| Эксплуатационная мощность | 308 кВт (419 л.с.) при 1800 об/мин |
Двигатель с системой «Quantum», содержащей электронные системы впрыска топлива, диагностики, защиты двигателя и управления двигателем. Система очистки масла с полнопоточным фильтром. Жидкостно-масляный теплообменник для охлаждения масла двигателя.
Заключение
Бульдозер Четра Т-25 относится 25-му тяговому классу, который в свою очередь характеризует тяжелую промышленную технику, с помощью которой можно производить работы любой сложности.
Такой бульдозер с легкостью справиться с работой в тяжелых погодных условиях как при повышенных температурах, так и в условиях экстремально низких температур. Он оборудован производительным и функциональным двигателем, а коробка передач значительно улучшает управляемость даже на каменистой и рыхлой почве.
На тракторе установлены широкие гусеницы, которые не только улучшают устойчивость бульдозера, но и улучшают управляемость.
Среди различных модификаций модели Т-25 можно выбрать именно ту, которая подойдет для проведения определенного вида работ, таким образом можно самостоятельно выбирать количество зубьев на рыхлителе и тип отвала.
Вес бульдозера Может варьироваться в зависимости от установленного двигателя и оборудования. Основными преимуществами данного бульдозера являются его экономичность, универсальность и высокая маневренность. Он не требует особого технического обслуживания. В кабине водителя есть все необходимое для комфортной работы при любых погодных условиях.
Выбирая бульдозер данного типа , вы можете быть уверены в его хороших тяговых характеристиках, а также качественной модульной системе. Несмотря на свой большой вес давление на землю оптимизировано, таким образом бульдозер остается достаточно маневренным даже на рыхлой и песчаной почве. Дополнительной особенностью является увеличенная емкость отвала и легкое регулирование наклона его работы.
