Назначение механизма

Планируя изготовить угловой редуктор своими руками, необходимо прежде всего ознакомиться с назначением подобного механизма. Он представляется специальным устройством, за счет которого осуществляется преобразование крутящего момента, исходящего от двигателя, в движущую силу.

Существует множество разновидностей подобного рода устройств, среди которых целесообразно упомянуть следующие типы:

• шестереночный;
• червячный;
• цепной;
• комбинированный.

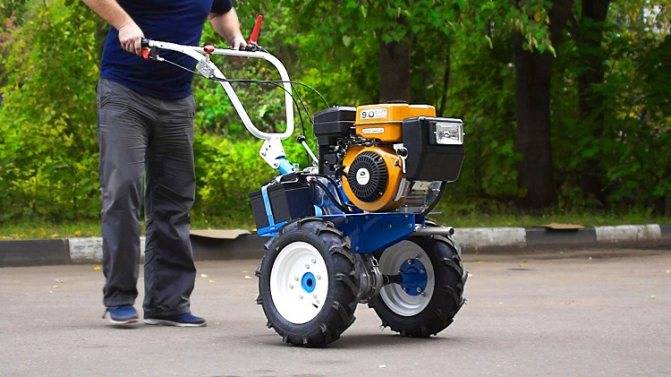

Мотоблок может выполнять множество задач Следует отметить, что от качества подобного элемента напрямую зависит срок службы силового агрегата, а также всего устройства, в связи с чем, самодельный редуктор необходимо собирать из надежных элементов без признаков износа.

Из чего состоит уменьшитель хода

Желая приступить к сборке этого элемента, необходимо изучить его конструкцию, а также основные комплектующие. Редуктор, понижающий обороты, состоит из нескольких ключевых узлов, перечень которых может значительно отличаться и зависит от типа устройства. При этом необходимо упомянуть несколько составных элементов, представляющихся основными:

• входной и выходной валовый механизм;
• шестеренки — ведущие и ведомые;
• червяк, его колесо и прочие детали.

При сборке следует помнить, что ведущие шестеренки и звезды, предусмотренные конструкцией агрегата, обладают большим количеством зубьев, нежели ведомые аналоги. В качестве вспомогательных элементов в конструкции могут использоваться подшипники, муфты, корпус, который может защищать как весь механизм, так и его часть.

Постановка мотоблока на специальную подставку

Перед началом ремонта редуктора мотоблока МБ-1 необходимо правильно поставить мотоблок на специальную подставку. Это позволит обеспечить удобный доступ к редуктору и провести все необходимые работы без особых проблем.

Для постановки мотоблока на подставку следуйте следующим шагам:

1. Подготовьте рабочее пространство. Убедитесь, что у вас достаточно места для работы и все необходимые инструменты под рукой.
2. Очистите мотоблок от грязи и пыли. При необходимости, вымойте его водой с мягким моющим средством и тщательно промойте.
3. Отключите мотоблок от источника питания и снимите все рабочие органы, которые могут помешать постановке на подставку.
4. Установите специальную подставку для мотоблока рядом с мотоблоком. Убедитесь, что подставка устойчива и надежно закреплена на полу.
5. Поднимите мотоблок над землей и аккуратно установите его на подставку. Внимательно следите за выравниванием и убедитесь, что он устойчиво стоит.
6. Проверьте, что все необходимые соединения были рассоединены и мотоблок свободно стоит на подставке. Затем убедитесь, что весь вес мотоблока равномерно распределен и не нагружает одну из сторон.

Готово! Теперь мотоблок стоит на специальной подставке и готов к проведению ремонта редуктора.

Подготовка мотоблока к пуску

Устройство редуктора на мотоблоке Нева

Редуктор мотоблока Нева отвечает за передачу вращения исходящее от мотора к колесам и навесным инструментам. Он контролирует вращательное число, скорость, а также направление — вперед или назад. В принципе, редуктор для моделей МБ 2 и МБ 1 мало чем отличаются, поэтому здесь мы рассмотрим именно второй вариант. Устройство редуктора сделано так, что на его наружной части корпуса расположены составляющие, необходимые для изменения передач.

Рычаг КПП имеет 5 позиций. Когда вы нажимаете на него, вилка выводит муфту из зацепления. Когда вы рычаг бросаете, вилка возобновляет свое первоначальное положение. Мотоблок будет приостанавливаться, когда привод будет подсоединен к правой полуоси. От звездочки идет крутящий момент. Когда ручка утоплена, цепляя левую звездочку, передача понижается. Если вам нужна высшая передача, ручку нужно до конца выдвинуть.

Неполадки двигателя и его ремонт

Причин, по которым может сломаться мотор, может быть несколько. В ситуациях, если двигатель на культиваторах вовсе не запускается, следует воспользоваться следующей схемой действий:

• активизируйте зажигание;

• проверьте топливо;
• откройте кранчик подачи топлива;
• тщательно осмотрите карбюраторную заслонку: она обязательно должна быть плотно прикрыта при холодном запуске;
• узнайте, поступает ли топливная смесь в карбюратор. Для того чтобы дать ответ на данный вопрос, необходимо заполнить так называемую поплавковую камеру. Также можно отключить карбюраторный шланг. В обеих ситуациях топливная смесь будет литься из отверстия, которое находится в крышечке камеры. Тоненькая струйка или ее полное отсутствие свидетельствует о засоренности топливного фильтра. В таком случае необходимо тщательно прочистить карбюраторные узлы;
• попадает ли топливо к цилиндру двигателя? Это можно проверить, взглянув на состояние свечей зажигания. Демонтируйте элемент, предварительно отключив провод. Повышенная сухость детали говорит о том, что в цилиндре нет топлива. Но, если вы еще до этого выяснили, что нет никаких проблем с подачей топливной смеси в карбюратор, то проблема может быть заключена в самом карбюраторе. Тут есть несколько вариантов: засорился жиклер или фильтрующая сетка и пр. Снимите элементы и очистите карбюратор. В том случае, если свеча влажная, то следует проверить культиватор на наличие излишков топлива в баке. Если же на свече есть нагар, то ее можно очистить и своими силами, воспользовавшись мелкозернистой наждачкой и обыкновенным бензином.
• убедитесь, что есть искра. Каким образом это делается? Подключите провод к свече, прижмите часть из металла конструкции к крышечке цилиндра. Затем необходимо сымитировать запуск двигателя. Если искры нет, то желательно проверить катушку зажигания, электрическую цепь и саму свечку. Элементы, которые сильно износились, после осмотра необходимо поменять;

Двигатель оборудования не дает достаточной мощности по следующим причинам:

• забился воздухофильтр: ремонтные мероприятия предполагают тщательную очистку этой детали;
• засорился глушитель: элемент необходимо разобрать и как следует промыть;
• забился карбюратор: составляющую необходимо снять, очистить и правильно отрегулировать.

Причины, почему не заводится мотоблок и способы их устранения

Причин, по которым мототехника не заводится при пуске, существует несколько. К таковым можно отнести:

• повреждение карбюратора (в мотоблоках с бензиновым двигателем);
• неисправность устройств зажигания/накаливания;
• низкий уровень смазки.

Когда в мотокультиваторе появляются странные изменения и его работа становится не стабильной, в первую очередь проверяют карбюратор

В этом важном узле происходит образование топливно-воздушной смеси (ТВС) и дозирование её для подачи в цилиндры двигателя внутреннего сгорания (ДВС). И если засоряются жиклёры, возникает непроходимость топливосистемы, вследствие чего карбюратор теряет способность обеспечивать запуск мотора. Чтобы устранить неисправность производят ремонт топливопровода, который предполагает частичный разбор карбюратора, промывание насоса, продувание жиклёров через штуцер для топлива

Чтобы устранить неисправность производят ремонт топливопровода, который предполагает частичный разбор карбюратора, промывание насоса, продувание жиклёров через штуцер для топлива.

Иногда причина того, что мотоблок не заводится, кроется в неисправности свечей зажигания, играющих важную роль в пуске карбюраторного ДВС, или свечей накаливания, обеспечивающих пуск дизельного мотора. Если устройства запала становятся влажными, что бывает из-за закидывания их ТВС, то на них начинает пропадать искра. При отсутствии искрообразования не происходит воспламенение топливно-воздушной смеси, а значит и двигатель не завести. Решить такую проблему можно разными путями:

• произвести небольшой ремонт и заменить нерабочие свечи на новые;
• «прожечь» залитые свечи и при помощи огня очистить их от следов бензина.

Не заводится моторизированная техника и по причине того, что возникает повреждение свечей накаливания. В дизельном моторе воспламенение топлива происходит от соприкосновения с раскалённым воздухом, который нагревается в цилиндре посредством сжатия поршнем. Это происходит без проблем, когда дизель уже прогрелся и рабочую температуру в нём поддерживают нагревшиеся стенки цилиндра. Но в холодную погоду, а особенно зимой, разогрев двигателя осуществляется при помощи устройств накаливания и если они вышли из строя – завести мотоблок не удастся.

Если при осмотре карбюраторного мотора или дизеля не было выявлено дефектных свечей, но проблемы остались, да и ещё и сопровождаются хлопками в глушитель, следует проверить работоспособность всех устройств, отвечающих за воспламеняемость топлива. Неисправность в них так же может быть причиной того, что мотоблок не заводится. Диагностику лучше проводить в сервисном центре, где профессионалы найдут причину повреждения и компетентно проведут ремонт.

Мототехника не заводится и при недостаточном уровне смазочной жидкости в моторе. Некоторые модели оснащены специальными контрольными датчиками, которые в случае недостатка смазки не дают завести двигатель

Особое внимание следует уделять тем вариантам машие, у которых нет таких датчиков. Рано или поздно уровень смазочной смеси дойдёт до критического значения и если её не восполнить до нормы, это вскоре приведёт к износу деталей и, как следствие, к капитальному ремонту двигателя

Редуктор и признаки его повреждения

Чаще всего поломки, связанные с редуктором, возникают из-за перегрузки устройства. Такие неисправности характеризуются лопанием втулок и обрывом звезды. При этом следует знать, что если сорвана звезда, то для её установки на место понадобится сварка. Типовую схему проверки редуктора при ремонте мотоблока «Каскад» своими руками (или любой другой фирмы) можно узнать из того же пособия, в котором описана процедура настройки карбюратора. Основными поломками и способами их устранения являются:

1. Сбой в скольжении сцепления. В основном происходит из-за сильного износа дисков и ослабления пружины сжатия, а также при уменьшении расстояния между элементами подшипника. Для устранения повреждений все изношенные части заменяются.
2. Сцепление полностью не выключается. Связывается такая проблема с деформированием фрикционного диска или неправильно подобранным маслом. Работоспособность восстанавливается путём замены диска или сменой масла.
3. Со стороны редуктора слышен посторонний шум. Причина шума заключается в нехватке масла в редукторе или сильной деформации шестерёнок. Источником звука может быть и разболтанный подшипник. Ремонт происходит путём замены элементов на новые.
4. Не переключается скорость или переключение происходит с большим усилием. Решением проблемы будет разборка коробки передач и при несильном износе её механизма, смазка и шлифовка шестерёнок.
5. Протечка масла. В первую очередь проверяются сальники на правильность установки и общее состояние. При необходимости они меняются. А также течь может образовываться из-за засора в области отверстия залива масла.
6. При работе возникает сильная вибрация. Проверяется крепёж двигателя и при необходимости он подтягивается. Вибрация появляется и при неправильной установке дополнительных приспособлений. Если мотоблок использует шины, стоит также проверить уровень давления в них.

Так как устройство не позволяет изменять силу нагрузки, то место соединения червяка с шестерёнкой значительно изнашивается. Отдельно такие детали не продаются, поэтому менять приходится весь узел в сборе.

Для того чтобы поломки как можно реже возникали из-за редуктора, следует не только не перегружать устройство, но и вовремя доливать масло. Лучше всего элементы редуктора промывать в солярке или бензине. При сборке редуктора его прокладку рекомендуется дополнительно смазывать силиконом.

Переделки

Мотоблок Луч является довольно старой техникой, поэтому все его переделки вполне целесообразны. К тому же, сейчас достаточно затруднительно найти новый агрегат, поэтому все мотоблоки, представленные в открытой продаже, уже были в использовании определенное время.

Трактора модели МТЗ-82 можно назвать настоящей гордостью постсоветской промышленности. Тут все его достоинства и технические характеристики.

ЗИЛ-130 самый распространенный грузовой автомобиль советского времени изготовления. Зил 130 – это высокофункциональная, быстрая и достаточно комфортная разработка для своего временного периода.

Ранее процесс обработки земли был действительно долгим и тяжёлым, ведь инструменты фермера не были столь эффективными, как сейчас. Здесь все о различных моделях плуга ПСК.

Что касается некоторых доработок, то можно выделить несколько примеров полезных, на наш взгляд, переделок:

• Первое, что можно попробовать заменить – это натяжной ролик ремня переднего привода. Дело в том, что штатный ролик достаточно сильно шумит при работе, особенно после длительных эксплуатаций.
• Причиной тому является высохшая смазка подшипника, а заменить его на новый возможности нет, ведь у него развальцованы бортики.
• В качестве замены можно использовать ролик от ремня ГРМ автомобиля ВАЗ 2112 (или аналогичный). По обеим сторонам ролика располагаются две пружины – одна основная, ведущая к рычагу управления, а вторая тянет ролик обратно.
• Также можно сварить новый глушитель. От старого у нас остается чугунное колено, на которое достаточно проблематично что-либо приварить. Решается данная проблема простым обращением к токарям, которые выточат резьбу, куда можно уже приварить стальной уголок.
• Банка глушителя взята с двигателя ПД 10, которая располагается на самом конце его выхлопной трубы. Сверху к банке приваривается такой же уголок, который использовался в основании самодельного глушителя.
• Определенных изменений требует и сапун двигателя. Дело в том, что штатный сапун идет по одной прямой, соединяясь с воздухоочистителем достаточно коротким шлангом.
• В ходе эксплуатации было выявлено, что масляная смесь попадает в этот шланг, что приводит к дальнейшему движению масла в воздухоочиститель, а затем в карбюратор. Для избавления от данных последствий, можно воспользоваться более длинным шлангом, расположив его петлей.
• Даже если какое-то количество масляной смеси будет попадать в этот шланг, то оно не сможет пройти дальше, а будет возвращаться обратно в двигатель.

Это довольно стандартные переделки, которые можно осуществить самостоятельно, в домашних условиях.

Мы не стали упоминать о замене двигателя на другой, или как работает зажигание, потому что это тема отдельного рассмотрения.

В данной статье, мы обращаем внимание лишь на некоторые небольшие доработки, позволяющие сделать работу с мотоблоком Луч более комфортной и эффективной

Какие виды работ выполняет мотоблок Луч

Согласно отзывам пользователей, навесное оборудование позволяет при помощи мотоблока выполнять такие виды работ:

• уборка тротуаров, дорожек от грязи, пыли, снега, листьев;
• скашивание травы, чтобы потом заготовить ее для сена;
• бурение ям и др;
• перевозка грузов;
• вспахивание и боронование земли;
• прочистка и формирование борозд;
• выкапывание и окучивание растений;
• полив;
• уборка урожая.

Чтобы проводить подобные виды работ, никаких специальных знаний и навыков не надо. Нужно только внимательно прочитать инструкцию пользователя, которая продается вместе с мотоблоком.

Рассмотрим достоинства мотоблока. Продается устройство для сельскохозяйственных работ в разных комплектациях и модификациях, каждая из которых имеет множество преимуществ. К общим положительным чертам мультикультиватора стоит отнести:

1. Цепной редуктор мотоблока МБ с клинопередачей, который значительно улучшает проходимость и скорость мотоблока МБ.
2. Наличие ремня.
3. Мотоблоком очень просто управлять, на поворотах агрегат идет плавно, не делает резких движений.
4. Механизм имеет колеса и рулевое управление — регулятор движения. Рулевое колесо приспособления снимается, поэтому его легко можно поставить на другую модель.
5. На мотоблок можно надеть пневматические резиновые шины, которые имеют глубокий протектор. Благодаря этому механизм плавно двигается по гравию и рельефным покрытиям. Шины продаются в комплекте с другими запчастями и деталями.
6. Руль можно регулировать по вертикали.
7. На колесах существуют специальные крылья, которые призваны защищать колеса от грязи, земли, поэтому использовать агрегат можно на полях при разных погодных условиях.
8. Мотор в МБ-1 Луч очень мощный, позволяющий выполнить много видов работ на дачном участке или поле.
9. Обладает механизм прочной трансмиссией, которая имеет 2 передние и 2 задние передачи.
10. Бензиновый карбюратор, который обеспечивает экономное потребление бензина.

Таким образом, мотоблоки МБ-1 Луч и МБ 5040 отлично справятся с задачами на даче и в болотистой местности. В нужный момент мотокультиватор не заглохнет, поскольку потребляет небольшое количество топлива. Пользователь должен внимательно контролировать уровень масла, чтобы мотор не стал стучать или издавать другие звуки. Применяют устройство и для того, чтобы обрабатывать почву возле деревьев. Эти участки всегда вызывают сложность во время вскапывания или посадки растений.

В зимнее время агрегат не будет простаивать в кладовке или сарае, поскольку его часто используют для уборки снега и перевозки грузов, в том числе выкопанных корнеплодов.

Неисправности двигателя мотоблока в процессе работы

Узлы и компоненты моторов, которые устанавливаются на сельскохозяйственную мини-технику, подвергаются значительным нагрузкам. Они могут выйти из строя и в процессе работы агрегата, что очень быстро приведет к серьезным сбоям.

Если при работе мотор начинает самостоятельно набирать обороты, т.е. идет «вразнос», скорее всего это означает, что крепление рычагов регулятора и тяги ослабло. В этом случае пользователю придется заново отрегулировать привод управления двигателем.

Иногда при полностью открытом дросселе мотор при нажатии ручки газа не разгоняется, а наоборот начинает терять мощность вплоть до полной остановки. Это явный признак перегрева, поэтому мотоблок нужно выключить и подождать, пока его узлы полностью не остынут. После этого следует проверить уровень масла в картере, а также проконтролировать чистоту оребрённых поверхностей блоков и головок цилиндров.

При повышенных нагрузках на двигатель его может заклинить. Причин этому может быть несколько:

• недостаточно масла в картере;
• на нижней головке шатуна образовался надир;
• шатун или маслообрызгиватель полностью вышли из строя.

Если мотор мотоблока заклинило, его придется разобрать и проверить состояние основных узлов и компонентов: неисправные, деформированные, оплавленные и т.д. подлежат замене.

Ремонт редуктора мотоблока

Еще одна большая группа часто возникающих в таких механизмах неисправностей – поломка редуктора и коробки передач. Нет ничего удивительного в том, что коробка переключения передач (КПП) быстро изнашивается – ведь переключать передачи приходится намного чаще, чем даже запускать и останавливать двигатель.

На дешевые модели легкого класса изготовители часто устанавливают неразборные редукторы. При установке такого варианта ремонт редуктора мотоблока невозможен – его можно только полностью поменять.

Ремонт будет возможным только тогда, когда на моделе стоит разборный редуктор. В этом случае мелкий ремонт редуктора мотоблока сводится к его разборке, внимательному осмотру всех его деталей и замене тех из них, которые имеют хотя бы минимальные дефекты.

Выполняя самостоятельно починку своих двухколесных помощников, всегда помните, что вы берете на себя большую ответственность, ведь от ее правильности и полноты выполнения будет зависеть, как минимум, надежная работа вашей техники, а зачастую – и ваше собственное здоровье.

Особенности эксплуатации мотоблока Нева

Перед началом эксплуатации агрегата необходимо правильно выбрать топливо, руководствуясь паспортом и инструкцией по эксплуатации.

Неправильный выбор марки бензина приводит к прогару поршневой системы в процессе работы.

Американские моторы особенно требовательны к чистоте топлива. Отечественное топливо с большим количеством примесей и воды может создать серьезные проблемы с работой двигателя и быстро вывести его из строя. Использование импортного бензина или его очистка фильтрами значительно удлиняет срок эксплуатации мотора.

Немаловажен также выбор масла и свечей зажигания.

Корпус редуктора Нева МБ-2

Обслуживание мотоблока подразумевает выполнение следующих мероприятий:

• настройки и обкатки нового двигателя. Они потребуют внимательного изучения устройства двигателя и правил его обслуживания в соответствии с инструкцией по эксплуатации;
• настройки и регулировки редуктора и трансмиссии, проверки их состояния каждый раз перед работой;
• регулировки навесного оборудования. Ее нужно производить как можно чаще с целью повышения эффективности работы;
• периодического комплексного обслуживания согласно инструкции.

Редуктор мотоблока Нева

Какое масло заливается

Многие люди интересуются – какое масло заливать в редуктор мотоблока? Чтобы ответить на данный вопрос, нужно учитывать несколько факторов, основным из которых является рекомендация производителя относительно типа масла.

В магазине также следует обратить внимание на степень вязкости масла, которая указана на упаковке. Кроме того, существуют специальные присадки – вещества, повышающие полезные свойства смазки

Масло для редуктора

Масло для редуктора

Вообще, масла могут быть самых различных видов:

• SAE. Данные виды масел очень хорошо справляются с резкими перепадами температур, поэтому их можно использовать круглогодично.
• Процесс выбора заключается в следующем: надо посмотреть на цифру, которая находится впереди буквы W – меньшее значение будет говорить о том, что масло очень хорошо приспособлено именно к низким температурам (самое маленькое – 0W). Если буква W отсутствует на маркировке, то такое масло подходит для летнего периода.
• API. В данном случае, буквы в маркировке будут говорить о типе двигателя – бензинового или дизельного. Соответственно, определенная буква будет говорить, что масло подходит для бензиновых агрегатов, а другая – для дизельных.
• Цифры будут говорить о разновидности двигателя, т.е. цифра 4 – значит масло нужно использовать для 4-тактного мотора и т.д. Значение EC – это степень сбережения энергии, т.е. чем значение выше, тем масло качественнее.
• ASEA. Наибольшая цифра в маркировке будет говорить о том, что масло может функционировать в очень сложных условиях.
• ГОСТ 17479, 1-85. Данные показатели характеризуют степень вязкости масла. Как правило, после этого параметра пишутся буквенные и цифровые значения, а их отсутствие указывает на то, что масло является универсальным.

Трансмиссионные масла для заливки в бензиновые и дизельные мотоблоки

Что касается редуктора, то для его заправки нужно использовать трансмиссионные масла. К примеру, неплохим выбором будет полусинтетическое масло ZIC 10W40, предназначенное для бензиновых и дизельных мотоблоков. Показатель API – SM/CF, ACEA – A3/B3, A3/B4, C3.

Другим достойным маслом является Super T-3 85W-90 от Газпромнефти. Его технические данные будут следующими:

• показатель API – GL-5;
• степень вязкости – 85W90;
• температурный показатель потери текучести – -280C;
• температурный показатель вспышки – 2170C;
• длина упаковки – 270 мм;
• ширина упаковки – 130 мм;
• высота упаковки – 240 мм.

Данное трансмиссионное масло также поставляется в 4-х литровой таре, стоимость которой составляет примерно 600 рублей.

Трансмиссионное масло

Это далеко не весь список масел, которые можно заливать в редуктор мотоблока. В принципе, любой человек, ознакомившийся с основными параметрами масла, может самостоятельно определить нужное для его мотоблока.
