Ручной роторный культиватор: Keeper, универсальный, своими руками, устройство, как сделать

Вариант #2: плоскорез на базе велосипеда

Культиватор-плоскорез поможет справиться с сорняками и существенно облегчит жизнь любого огородника. Конструктивно он сложнее, чем Торнадо, но не намного.

Для создания плоскореза необходимы:

старый велосипед, которым уже никто не пользуется по прямому назначению;
головка от пришедшего в негодность культиватора или рабочая поверхность двуручной пилы;
дрель, болгарка, ключи, сверла, болты и так далее.

От велосипеда пригодится рама и одно колесо. К раме прикрепляется культиваторная головка. В этом же качестве может использоваться режущая часть двуручной пилы, небольшой плуг или стальные острые прутья, изготовленные самостоятельно. Рукоятки для управления механизмом изготавливается из алюминиевых или стальных труб. Обрезок трубы примерно в 2,5 см диаметром пригодится в качестве поперечной перемычки.

Плоскорез можно сделать на основе старого велосипеда, используя в качестве режущей части рабочую поверхность двуручной пилы, иронично называемой «Дружба»

Никакой особой сложности в конструкции этого удобного инструмента нет, его можно сделать, имея под рукой подходящий материал

Конструкция должна быть жесткой, поэтому узлы стягиваются болтами. Колесо среднего размера должно быть закреплено на раме контргайками. Получился самодельный культиватор, который очень функционален и удобен в эксплуатации.

Виды

Существует несколько его разновидностей, чтобы сделать правильный выбор необходимо рассмотреть особенности каждого из них.

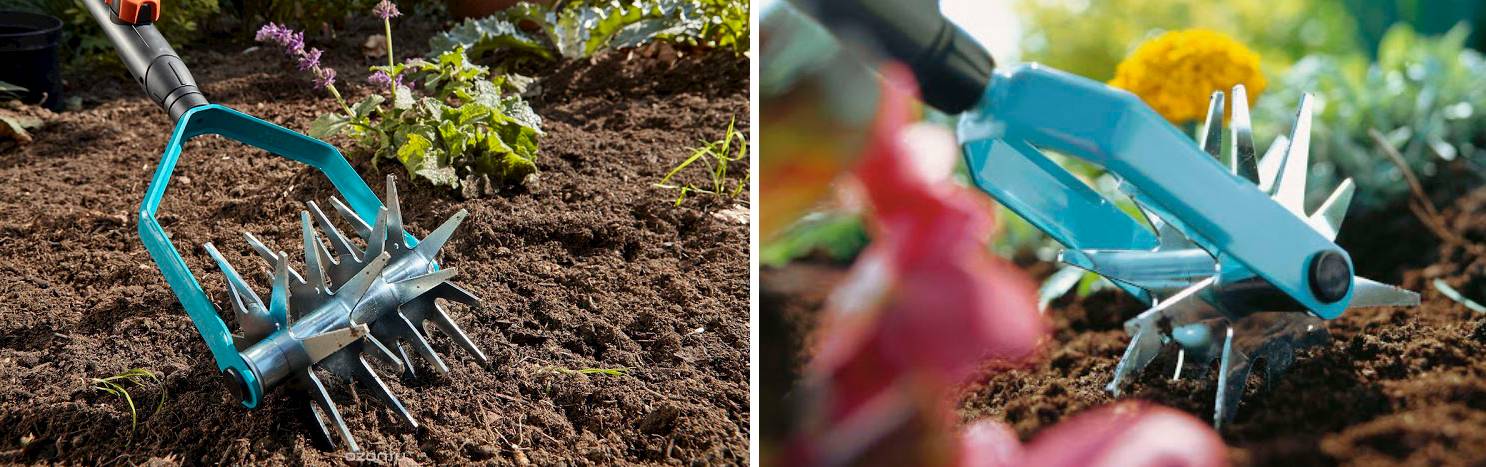

Ротационный

Его конструкция состоит из четырех вращающихся дисков, двигающегося ножа, скобы и черенка. Все это дополнено длинной ручкой и колесиками.

Эта комплектация способна взрыхлить почву, обогатить землю удобрениями и уничтожить сорняки. Аппарат приводится в движение при надавливании на ручку и узел, состоящий из звездочек (дисков), начинает проворачиваться.

Каково назначение трактора мтз 80, можно узнать из статьи.

Мини-культиватор

Такая модель разрыхлителя создана специально для работы в небольших теплицах, а также в саду. С помощью него можно обрабатывать почву вокруг кустарников и деревьев, быстро удалять сорняки, а также выкапывать лунки под рассаду и небольшие садовые культуры.

Бензиновый

Эта мототехника оснащена двигателем, который приводит в действие культивирующие фрезы. Их рабочая глубина достигает 150 мм, поэтому они очень часто используются для закладки нового ландшафта.

С помощью них обеспечивается быстрая вспашка даже тяжелых грунтов, с одновременным удалением ненужных сорняков с корнем.

В статье указаны параметры и модельный ряд трактора Нью Холланд.

Культиватор-рыхлитель

Обычное ручное приспособление, отдаленно похожее на мини-грабли. Имеет три или пять изогнутых зуба с заостренными концами.

При небольшом усилии они способны разрыхлить почву и разбить корку на ней. Когда зубья войдут в землю культиватор надо потянуть к себе и тогда получатся бороздочки. Их вариации на длинных ручках используются для огорода, а на коротких для комнатных растений и клумб.

Из статьи можно узнать всё про нормы расхода топлива на трактора мтз 82.

Рыхлитель-корнеудалитель «Торнадо»

На нем присутствуют спиралевидные заостренные зубья, которые направлены в разные стороны. Принцип его работы прост: необходимо поставить аппарат вертикально к земле, и, провернув на 60 С, заглубить его в землю, а затем еще развернуть его по часовой стрелке, после этого приподнять устройство, вместе с ним будут вырываться корни.

Глубина обработки земли им составляет 20 см, поэтому он вырывает только сорняки, не нанося вред посаженым культурам.

Электрический

Они подходят для обработки небольших участков, компактны и обладают отличной маневренностью, поэтому могут использоваться вблизи кустарников и деревьев, окучивая их.

Естественно надо заранее предусмотреть, чтобы длины шнура хватило для свободной обработки участка. Этот вид культиватора экологически безопасен, его можно использовать в теплицах.

Какое навесное оборудование для мтз 82 необходимо и можно использовать указано в статье.

Как сделать ручной культиватор

Основная часть этой модели самодельного культиватора – это пять стальных дисков-блинов, которые надеты на ось и могут проворачиваться на ней. Три диска из пятисодержат острые Г-образные зубья, представляющие собой рабочие органы для рыхления почвы. По концам оси установлены цапфы с подшипниками, к которым прикреплены стальные скобы, соединяющиеся на деревянной рукоятке.

Схема зубчатого вспахивателя:

1 — диски-блины,
2 — Г-образные зубья,
3 — ось, 4 — цапфа,
5 — стальная скоба,
6 — рукоятка

Диски-блины и ось либо вытачиваются самостоятельно. либо делается заказ на их изготовление на токарном станке. Во внешних поверхностях и в боковых гранях трех дисков сверлится по пять отверстий для закрепления зубьев из стального прутка диаметром 10мм.

Диски с зубьями надеваются на ось, затем устанавливаем цапфы с подшипниками и шайбы.
Катясь по почве, диски культиватора зубьями вонзаются в землю и рыхлят ее верхний слой. Острые зубья режут корни сорняков, измельчают почву и способствуют ее аэрации.

Дисковый роторный культиватор

Самодельным роторный культиватором можно выполнять боронование, разбивать крупные куски земли и разравнивать поверхность участка. Схема этой модели изображена ниже на рисунке и носит название дискового культиватора.

Самодельный дисковый культиватор:

1— диск,
2 — ось.
3 — втулка,
4 — скоба большая,
5 — скоба малая,
6 — шток,
7 — труба,
8 — ручка

Рабочим органом дискового культиватора являются полусферические выпуклые диски, приваренные к втулкам. По два полусферических диска надеты на две оси, концы которых закреплены в скобах шплинтами.
Труба 7 с поперечной перекладиной, в которую ввинчиваются рукоятки 8 проходит через специальный уступ, приваренный к большой скобе 4. К малой скобе 5 приваривается конец штока длиной 250мм и диаметром 24х2мм с глухим резьбовым отверстием, в которое ввинчивается стержень диаметром 16мм, верхний конец которого (с барашками) выступает над поперечной перекладиной.
Стальные диски 1должны иметь полусферическую форму, а сделать их с такой формой из обычных стальных пластин толщиной 4мм нелегко. Нужно сильно ударяямолотком, «выбивать» чаши из заготовок.

Барашки на конце стержня позволяют регулировать угловое положение полусферических дисков. При вращении барашков по часовой стрелке стержень и шток движутся вверх, поднимая вверх малую скобу и внутренние концы осей, вследствие чего угловое положение дисков изменится.

Применение ходоуменьшителя для культиватора

Ходоуменьшитель нужен для снижения скорости движения мотокультиватора. Почаще всего он нужен при работе с навесным оборудованием. Этот узел приобретают промышленного производства либо делают без помощи других. Совершенно, для понижения скорости проще поставить на культиватор колеса большего поперечника. Если этот вариант не устраивает, можно собрать обычный ходоуменьшитель:

из железных листов собирают коробку;
снутри вваривают ось с насаженной шестеренкой большего поперечника, чем на приводном валу культиватора;
коробку укрепляют болтами к раме;
сейчас осталось натянуть цепь, соединив ведомую и ведомую шестерни.

На этом ходоуменьшитель готов. Можно ставить колеса, фрезы и продолжать работать мотокультиватором, но уже на наименьшей скорости.

Культиватор роторный своими руками

Данный тип культиватора изготовить самостоятельно уж совсем не просто.

Сложность изготовления ручного варианта роторного культиватора заключается, в основном, с обустройством дисков, которые должны обладать выпуклой формой, а не всем привычной плоской. Выпуклости обычно добиваются с помощью обычного молотка. Этапы изготовления роторного культиватора заключаются в следующем.

Во-первых, нужно приварить диски к втулкам, насаженным на ось. Концы дисков необходимо закрепить в скобах. Во-вторых, в самой крупной из скоб оформляется выступ, через который впоследствии будет проходить труба с перекладиной. В-третьих, к самой маленькой из скоб производят наваривание штока, в который вкручивается стержень, частично выступающий над перекладиной.

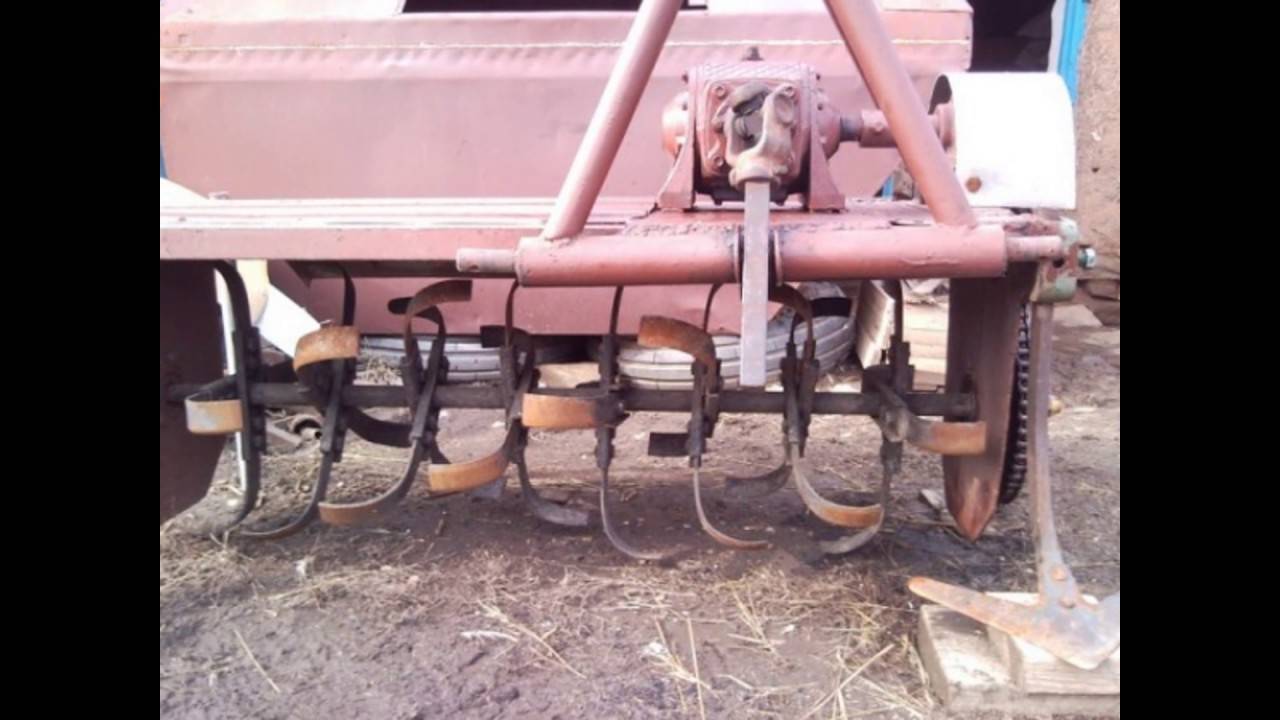

Как сделать культиватор для минитрактора своими руками?

Сборка самодельного оборудования выполняется достаточно просто. Порядок действий при изготовлении культиватора для минитрактора выглядит следующим образом:

В центре всех используемых металлических пластин нужно проделать отверстия, посредством которых они будут соединяться между собой;
Затем пластину квадратной формы необходимо скрепить болтами с прямоугольными деталями. В итоге с каждой стороны квадратной пластины должно быть расположено по одной фрезе. Использовать на этом этапе вместо болтовых соединений сварку нельзя. Она менее надежна, в связи с чем такой культиватор можно будет использовать только для обработки рыхлой почвы;
После соединения всех пластин, в каждой из них нужно просверлить еще по одному отверстию, диаметр которого должен соответствовать диаметру металлической трубы. Далее предварительно разрезанная на 2 одинаковые части труба просовывается в отверстия. Таким образом на нее «надеваются» фрезы. Готовую конструкцию следует скрепить сваркой или болтами;
В конце части культиватора нужно соединить с валом минитрактора. Для этого в валу и трубках с фрезами проделываются сквозные отверстия. Совместив их, нужно надежно скрепить все элементы болтами. В деталях о сборке культиватора расскажет видео.

Прежде, чем приступать к работе с оборудованием, нужно убедиться в его исправности. Готовая конструкция должна быть максимально прочной, особенно, если она будет использоваться для обработки минитрактором тяжелых глинистых и каменистых грунтов. В этом случае оборудование будет подвергаться максимальной нагрузке.

В чём преимущества ручного культиватора

Сегодня механические ручные культиваторы мало представлены в рекламе и интернете. Причина — их низкая стоимость. Намного больший упор делается на моторизованные устройства. Однако мощность и производительность последних часто является избыточной, особенно для хозяев небольших участков.

Обходится стандартной лопатой довольно тяжело, да и долго: нужно иметь не просто силы, но и отменное здоровье, чего часто не хватает пенсионерам, которые являются наиболее массовыми владельцами небольших дачных участков. Применение же ручных устройств значительным образом облегчает работу, но при этом не бьёт по кошельку так, как бензиновые или дизельные орудия труда.

К тому же, ручные устройства весьма экологичны. В них используются простейшие физические принципы перераспределения сил, таких как колесо, рычаг, ворот, блок, наклонная плоскость и другие. Нет ни шума, ни выбросов отработанных газов, да и поломке ручные культиваторы подвержены намного реже. Это связано с минимумом составных элементов и простыми соединительными узлами.

Ручной культиватор всегда готов к работе — ему не нужна электрическая розетка или заправка топливом. Его условия хранения — обычный сухой сарай. За минимум проблем и обслуживания его и любят дачники, садоводы и огородники.

Простейший вариант — самодельный культиватор Торнадо

Изготовление ручного культиватора своими руками, по мнению народных умельцев, простой процесс, который под силу даже дилетанту. Несомненная польза от такого приобретения станет очевидной в первые же дни использования на огороде. Ведь культивация – непременный этап ухода за посевами, без которого нельзя обойтись даже при выращивании кустов и деревьев.

На начальном этапе рыхление и прополка помогают сохранить произведенные посевы, сэкономить на поливе, избежать размножения сорняков и вредителей.

Советы и инструкции по выбору модели простейшего устройства можно посмотреть здесь:

А если предметом предпочтения стала именно модель Торнадо, то вот видеоролик от автора одной из вариаций:

Самодельный ручной культиватор Торнадо требует всего трех частей для изготовления устройства:

Рабочая часть – основная составляющая устройства, которая определяет легкость применения и надежность в выполнении процессов. Визуально она выглядит, как стальные прутья, закрученные по спирали, и надежно закрепленные на центральной оси. Как только центральная часть проворачивается в почве в любом направлении, она наматывает на себя сорняк, глубоко сидящий в земле и извлекает его наружу. Особенное удобство состоит в извлечении сорного растения целиком, вместе с корнем, из которого оно потенциально способно продолжить свой рост.
Черенок используется, как деталь, на которую производится прикрепление остальных частей устройства. Советы опытных огородников рекомендуют не особенно заморачиваться с поисками подходящей детали. Обычно ее просто приобретают на рынке или в супермаркете. Для этой цели идеально подходит черенок для вил или лопаты – он уже гладко обструган и сделан из достаточно прочного дерева. Нужно только заранее подсчитать, какая длина деревяшки будет оптимальной для изготовления и применения Торнадо.
Ручка. Способ изготовления и крепления ручки, выполняющей роль своеобразного рычага, можно встретить разный. Предлагаются варианты из пластиковой трубы, закрепленной на черенке от лопаты с помощью скотча, есть советы крепления боле прочного рычага с помощью саморезов, а трубы использовать из металла. Примерная длина этой детали варьируется в 50-60 см, но если работать культиватором будет один человек, он может просто ориентироваться на собственное удобство.

Чертеж самодельного культиватора Торнадо:

Самая важная часть – рабочая. Для нее рекомендуют использовать пружинистую сталь, которая сгибается петлями и в таком виде крепится к черенковой части будущего инструмента. Параметры петли определяются привычным расстояние в междурядьях – они должны быть уже, чтобы не повреждать культурные растения. Если заточить напильником острые края, простое приспособление будет работать идеально.

Мастерами разработаны самые разные варианты изготовления Торнадо. Это могут быть старые вилы, с зубьями, изогнутыми в разные стороны, что легко проделать с помощью простого молотка.

Лента из пружинистой стали потребует немного больше времени и труда, в итоге должен получиться своеобразный конус с острым и растянутым концом. Для того чтобы работать было удобно, можно предусмотреть достаточно прочное соединение всех деталей и антискользящие накладки на ручке. Хотя в последнем случае обойтись без лишних сложностей помогают простые рабочие перчатки.

Если квалификации у будущего конструктора недостаточно, на этом видео он может посмотреть готовые чертежи самодельного культиватора, которые облегчат ему работу на начальном этапе:

Виды культиваторов ручного типа

Использование ручного культиватора необходимо, если вам нужно обработать на даче клумбы, теплицы, альпийские горки, участки между кустами и деревьями. По назначению приспособление бывает для огорода и для комнатных растений. В зависимости от конструктивных особенностей выделяют следующие варианты:

ротационный;
рыхлитель;
корнеудалитель;
картофелекопатель;
плоскорез.

Ручной культиватор в работе Ручные культиваторы для огорода имеют массу преимуществ. К ним относятся:

простота использования;
доступная стоимость;
малые габариты;
небольшой вес;
отсутствие необходимости в техобслуживании, т.е. смазке, заправке топливом;
аккуратность срезки сорняков;
возможность обработки труднодоступных и деликатных мест на даче;
широкий перечень выполняемых работ;
более высокий уровень безопасности по сравнению с мото- и электроприборами.

Не лишены ручные агрегаты для дачи и недостатков. Их минусами являются:

низкая производительность, поэтому они не пригодны для выполнения задач на больших участках;
устарелость по сравнению с современными самоходными агрегатами;
необходимость замены дисков в ротационных конструкциях;
низкая эффективность на твердых грунтах, целине;
необходимость применять физическую силу, поэтому для обработки участка может потребоваться большой труд.
