Эксплуатация и настройка регулятора давления воздуха на автомобилях КамАЗ

Регулятор давления тормозов Камаз

Регулятор давления автоматически поддерживает давление в системе пневматического привода тормозов в пределах 620 … 750 кПа, предохраняет пневмосистему от превышения предельного давления (1000…1350 кПа) и защищает пневмосистему от загрязнения.

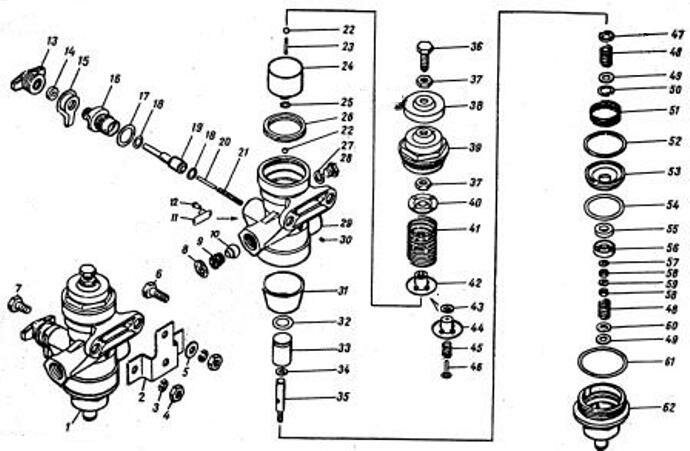

Рис.1.Регулятор давления:а устройство, б положение при давлении б системе менее 700…750 кПа, в положение при срабатывании клапана регулятора (давление в системе 700…750 кПа), I ввод от компрессора, II, IV атмосферные выводы, III вывод в пневматическую систему; I разгрузочный клапан, 2 фильтр, 3 пробка канала отбора воздуха, 4 выпускной клапан, 5 уравновешивающая пружина, 6 следящий поршень, 7, 8, II каналы, 9 обратный клапан, 10 впускной; клапан, 12 разгрузочный поршень

рис. 1

При давлении в системе менее 700… 750 кПа сжатый воздух от компрессора через ввод I регулятора, фильтр 2, канал 11 подается в кольцевой канал 8 и далее через обратный клапан 9 и вывод III в ресиверы пневмосистемы автомобиля. Одновременно по каналу 7 сжатый воздух проходит в полость А под поршень 6, который нагружен уравновешивающей пружиной 5. При этом выпускной клапан 4, соединяющий полость Б над разгрузочным поршнем 12 с атмосферой через вывод 11,открыт, а впускной клапан 10, через который сжатый воздух подводится в полость Б, под действием пружины закрыт. Разгрузочный клапан 1 под действием пружины в поршне 12 также закрыт. Поршень 12 удерживается в верхнем положении.

По достижении давления 700 … 750кПа в полости А поршень 6, преодолев усилие уравновешивающей пружины 5, перемещается вверх. При этом выпускной клапан 4 закрывается, впускной клапан 10 открывается и сжатый воздух из полости А поступает в полость Б. Разгрузочный клапан 1 открывается, пропуская сжатый воздух из компрессора через вывод IV в атмосферу вместе со скопившимся в полости конденсатом. В результате давление в канале 8 падает и обратный клапан 9 закрывается. Компрессор в этом случае работает в разгруженном режиме без противодавления.

При снижении давления до 620… 650 кПа в выводе III поршень 6 под действием пружины 5 перемещается вниз, клапан 10 закрывается, а выпускной клапан 4 открывается, сообщая полость Б с атмосферой через вывод II. При этом разгрузочный поршень 12 под действием пружины клапана 1 занимает верхнее положение, клапан I прижимается к седлу, разобщая ввод I с атмосферой, и компрессор снова нагнетает сжатый воздух в пневмосистему.

рис. 2

Если регулятор не сработает при давлении 700… 750 кПа, то разгрузочный клапан 1 по достижении в пневмосистеме давления 1000 … 1350 кПа открывается, преодолевая сопротивление пружин. При этом вывод I сообщается с атмосферой, предотвращая повышение давления выше указанного значения.

Для присоединения специальных устройств регулятор давления имеет вывод, закрытый резьбовой пробкой 3. Кроме того, предусмотрен клапан отбора воздуха для накачки шин, который закрыт колпачком. При навинчивании штуцера шланга для накачки шин клапан утапливается, открывая вход в тормозную систему.

Перед накачиванием шин давление в ресиверах следует понизить до давления, соответствующего включению регулятора, так как во время холостого хода нельзя проводить отбора воздуха.

Давление воздуха КАМАЗ

В грузовых транспортных средствах установлена пневматическая схема, отвечающая за работу тормозной системы. Особая роль отведена регулятору давления воздуха КАМАЗ.

Пределы регулировки и назначение узла

Давление воздуха КАМАЗможет регулироваться в автоматическом режиме. Существуют определённые пределы давления воздуха КАМАЗ: 0,65 0,8 МПа (6,5 8,0 КГС/СМЗ). Кроме регулировки давления воздуха КАМАЗ является защитой от загрязнения маслом. Предотвращает появление высокого давления регулирующего элемента. Устройство соединяется трубопроводом с компрессором. Крепление выполнено болтами в количестве 2 шт. к кронштейну.

О типичных проблемах узла

Существуют определённые неисправности регулятора давления воздуха грузовика КАМАЗ, к которым относится:

• Отсутствие доступа в систему.
• Утечка из регулятора.
• Если на холостом ходу снижается давление в пневматической системе авто, возможны проблемы с обратным клапаном.
• Часто причиной неисправностей является обратный клапан.
• Утечка происходит через клапан подкачки.

Обратите внимание!Наиболее распространенной неисправностью считается разрушение резиновых головок предпускового клапана. Проблемы могут создавать уплотняющие манжеты поршня, разрушение нижней головки клапана или уплотнительные кольца в зауженной части поршня.

Информация о датчиках

В автомобилях КАМАЗ используются указатель давления воздуха двух видов:

1. Стационарные элементы.
2. Аварийные конструкции.

Элементы первой группы измеряют давление в системе. Сигнал подаётся на прибор, расположенный в кабине грузовика. Так происходит контроль давления воздуха в результате чего, водитель получает информацию о состоянии пневматики.

Аварийные конструкции – это другой класс приборов. Они срабатывают при пороговых значениях давления: критических (минимальных, максимальных) показателях. Число приборов может быть разным.

Как отрегулировать давление воздуха на автомобиле КАМАЗ

Перед регулировкой грузовик устанавливается на платформу или смотровую яму.

Обратите внимание!Работы выполняются при отключенном двигателе

1. Разборка.
2. Регулировка.
3. Сборка.

Нужно открутить контрольную гайку, вывернуть регулировочный винт. Торцевым ключом вытаскивается пружинное устройство, откручивается крышка защиты, снимается манжет уплотнения. Извлекаются два уплотнительных кольца и разгрузочный поршень. После этого детали, которые извлечены, моются бензином.

Затем, регулятор проверяется на специальном стенде с подключением согласно схеме, указанной в инструкции пользователя. Следующая процедура – это продувка сжатым воздухом на выводы.

Количество подходов не менее 3 раз. Показатели в пределах 1,4 МПа. Регулировка давления осушителя воздуха автомобиля КАМАЗ осуществляется, если показатели на уровне 0,8 МПа.

Добавить давление воздуха на КАМАЗ, можно с помощью регулировочного болта. Прибавив давление воздуха на КАМАЗ, следует протестировать уровень: включить и отключить регулятор несколько раз.

В заключение

https://youtube.com/watch?v=dcvo2WHS_jg

Надеемся, что предоставленная информация будет полезной для вас, удачи.

2079
Поделиться с друзьями:

Назначение и место регулятора давления пневмосистемы

На отечественных и зарубежных грузовых автомобилях широко используется пневматическая тормозная система, которая также снабжает сжатым воздухом и ряд других узлов и агрегатов — систему управления самосвальной платформой, сцепление, звуковой сигнал и т.д. Все эти компоненты построены таким образом, что нормально работают они только в определенном диапазоне давлений, и если давление выйдет за пределы этого диапазона (станет больше или меньше), то их работа станет невозможной. А излишнее повышение давления и вовсе чревато поломками.

Поэтому пневматическая система грузовых автомобилей должна иметь компонент, который обеспечивал бы постоянное поддержание давления воздуха в пределах рабочего диапазона. Решает эту задачу простой по устройству и принципу работу узел — регулятор давления. Регулятор давления выполняет три функции:

• Отключает компрессор от пневматической системы в случае, если давление в ней достигает максимально допустимой величины;
• Подключает компрессор к пневматической системе в случае, если давление в ней падает ниже минимально допустимой величины;
• Защищает пневматическую систему от чрезмерного роста давления в случае, если по тем или иным причинам компрессор не был отключен при достижении максимально допустимого давления (производит аварийный сброс давления).

Регулятор давления ВАЗ-2110-12 топлива СОАТЭ

В большинстве отечественных грузовых автомобилей и автобусов диапазон давлений следующий:

• Минимальное рабочее давление, при котором происходит подключение компрессора к пневмосистеме — 600-650 кПа (6-6,5 атмосфер);
• Максимальное рабочее давление, при котором происходит отключение компрессора от пневмосистемы — 730-800 кПа (7,3-8 атмосфер);
• Максимально допустимое давление, при котором производится сброс давления — 1000-1300 кПа (10-13 атмосфер).

Регулятор давления — важная деталь пневматической системы любого грузовика, регулятор в принципе делает возможной работу пневматики и защищает ее от поломок, но при этом имеет довольно простую конструкцию и принцип работы.

Сообщества › УАЗоводы › Блог › Манометр двухконтурный КАМАЗ Воздушной системы.

Вопрос будет ли он служить так как я его хочу использовать?

Приобрел да лежит всё руки не дойдут поставить…

На первый взгляд должен подойти без каких либо переделок штуцер на шланге должен закрутится в кран масляного радиатора а сам радиатор можно и отрубить всё равно ни когда не пользуюсь.

Искал одно контурный такой красивый желтая зеленая красная шкала … именно такой как стоит у Vovan452 но не нашел. Увидал такой вот двухконтурный

решил взять думаю и штуцер на шланге подходящий и в штатную панель подойдет при желании и второй контур свободный можно будет пневмо систему на второй контур подключить когда поставлю.

Регулятор давления КАМАЗ

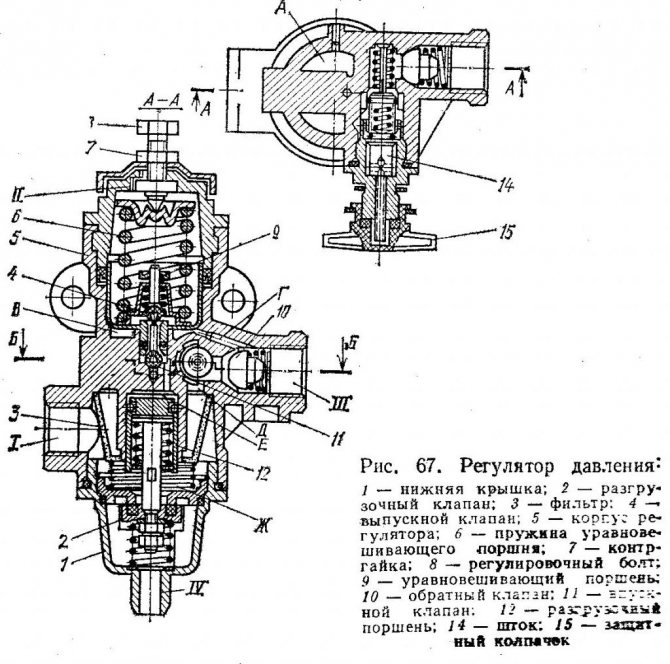

Регулятор давления предназначен для автоматического регулирования давления в пневмосистеме в пределах 0,65 0,8 МПа (6,5 8,0 КГС/СМЗ), а также для защиты пневмоприводов от загрязнения маслом и чрезмерного повышения давления при выходе из строя блока управления. Регулятор давления соединен трубопроводом непосредственно с компрессором; крепится двумя болтами к кронштейну.

Атмосферный выход регулятора направлен вниз, чтобы выходящий из регулятора конденсат не попадал на другие части автомобиля.

Принцип работы

Сжатый воздух от компрессора через выход 1 регулятора, фильтр 3, канал Д и обратный клапан 10 поступает на выход 111 и далее в пневмоцилиндры пневмопривода. При этом по каналу Г сжатый воздух проходит полость С под уравновешивающим поршнем 9, на которую воздействует пружина б.Выпускной клапан 4, соединяющий полость Е над разгрузочным поршнем 12 с окружающей средой через выпускное отверстие п., открыт. Впускной клапан 11, через который из кольцевого канала в полость Е подается сжатый воздух, закрывается под действием своей пружины так же, как и предохранительный клапан 2.

Это состояние регулятора соответствует наполнению воздушных баллонов сжатым воздухом от компрессора. При достижении определенного давления в полости Б поршень 9, преодолевая усилие пружины 6, поднимается. Клапан 4 закрывается под действием толкателя, впускной клапан 11 открывается, и сжатый воздух из кольцевого канала поступает в полость Е .

Под действием сжатого воздуха нагнетательный поршень 12 перемещается вниз, нагнетательный клапан 2 открывается, и сжатый воздух от компрессора через выпускное отверстие 4 поступает в окружающую среду вместе с конденсатом, скопившимся в полости Г. При этом давление в кольцевой канал опускается и обратный клапан 10 закрывается. В результате компрессор работает в разгрузочном режиме без противодавления.

Когда давление на выходе 3 и в полости Б падает до определенного значения, поршень 9 под действием пружины б движется вниз, впускной клапан 11 закрывается, а выпускной клапан 4 открывается, сообщая полость Б с окружающей средой через выход 11. Разгрузочный поршень 12 поднимается под действием пружины, клапан 2 закрывается под действием своей пружины, и компрессор снова нагнетает сжатый воздух в цилиндры.

Предохранительный клапан 2 также выполняет функцию предохранительного клапана. Если регулятор не сработает при давлении 0,8 МПа (8,0 КГС/СМЗ}, то при давлении 1,0 1,35 МПа (10 13,5 кгс/см?) клапан откроется и преодолеет сопротивление пружины и пружины поршня 12. Давление открытия клапана 2 регулируется изменением количества дисков под пружиной.

Регулятор давления имеет воздушный клапан, например для накачки шин, закрытый колпачком 15. При завинчивании штуцера шланга для накачки шин клапан опускается, открывая доступ сжатому воздуху в шланг и перекрывая поступление сжатого воздуха в выход 11. Перед накачкой шин давление в пневмобаллонах понижают до давления, соответствующего срабатыванию регулятора, так как отбор воздуха при разгрузке компрессора невозможен.

Самые главные неисправности регулятора – это износ резиновых уплотнителей, манжет, колец.

Обслуживание регулятора давления

Он заключается в периодической проверке работоспособности и очистке фильтра (при сезонном обслуживании). Замена резиновых колпачков клапанов (ремкомплект). Регулировка давления.

Если пределы регулируемого давления воздуха в пневмосистеме не соответствуют 0,65 0,8 МПа (6,5 8,0 кгс/см), (: с помощью регулировочного болта отрегулировать давление до требуемых пределов. Для снятия фильтра винт нижней крышка 1. После этого нужно промыть фильтр в бензине и очистить внутренние полости регулятора и крышки.

Обслуживание регулятора давления

Заключается в периодической проверке его работы и очистке фильтра (при сезонном обслуживании). Замене резиновых уплотнителей клапанов (ремкомплект). Регулировка давления.

Если пределы регулируемого давления воздуха в пневматической системе не соответствуют 0,65 0,8 МПа (6,5 8,0 кгс/см), (: помощью регулировочного болта следует отрегулировать давление до нужных ‚пределов. Для того чтобы вынуть фильтр, надо вывернуть нижнюю крышку 1 . После этого нужно промыть фильтр в бензине и очистить внутренние полости регулятора и крышки.

СМОТРИТЕ ВИДЕО

Основные неисправности регулятора давления:

прекращения подачи воздуха в систему

Утечка воздуха из самого регулятора давления:

• в случае, когда на холостом ходу давление в пневмосистеме резко падает – неисправен обратный клапан.
• воздух выходит из клапана «подкачки».

Основная неисправность регулятора заключается в разрушении резиновых головок перепускного клапана:

• Если при накачке воздуха регулятор стал срабатывать при 2- 4 атмосферах, то, скорее всего, это вызвано разрушением нижней головки клапана, реже – уплотнительного кольца узкой части поршня.
• Если же компрессор качает «до упора», а из верхней крышки раздается шипение – это дефект верхней головки перепускного клапана или уплотняющей манжеты поршня.

Демонтаж регулятора давления

На автомобилях КамАЗ, ЗИЛ и КрАЗ установлен аналогичный регулятор давления. Он расположен с правой стороны на раме за кабиной. Для демонтажа необходимо:

1. ключом на 22 отвернуть две воздушные магистрали
2. ключом на 13 – болты крепления регулятора к раме

Когда разгрузка снята, очистите её от загрязнений и закрепите в тисках.

Разборка нижней части регулятора давления

Ключом на 50 отверните нижнюю крышку.

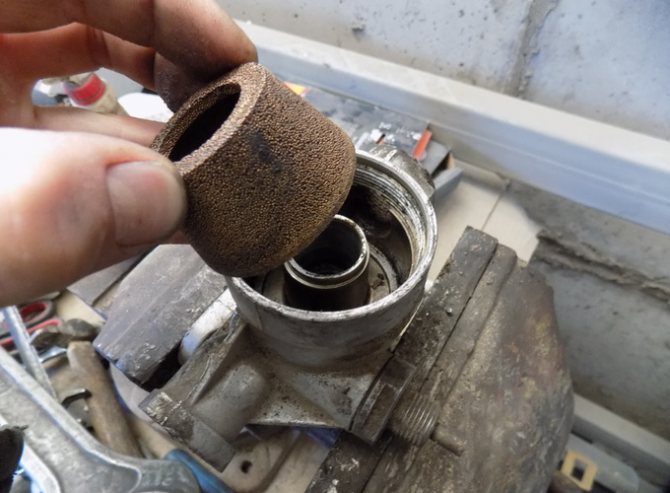

Снимите фильтр и поджимную пружину. Весь механизм разгрузочного клапана расположен в крышке. Проверяем состояние уплотнительного кольца поршня разгрузочного клапана и при необходимости меняем.

Для этого извлеките стопорное кольцо и выньте клапан в сборе с седлом.

Чтобы заменить клапан:

ключами на 10 отверните контргайку

отверните вторую гайку, вставив подходящий вороток в отверстие тяги клапана.

Соединение клапана с тягой должно быть герметично. Чтобы их разъединить – нужно приложить усилие, но не деформируйте клапан. Неглубокие изъяны резиновой поверхности клапана устраните шлифовкой всей поверхности на мелкозернистом абразивном круге.

Соединяя клапан с тягой, используйте герметик.

Разборка верхней части регулятора давления

Ослабьте пружину гильзы.

Ключами на 17 ослабляем контргайку, а на 12 выворачиваем регулировочный болт.

Зажмите регулятор в тисках. Ключом на 50 отворачиваем и вынимаем пружину с упорной тарелкой и направляющей в сборе.

Взявшись за поршень изнутри, извлеките его.

Проверьте состояние манжеты. При необходимости замените её, установив раздвоенным концом вниз.

Разобрать обратный клапан можно, вывернув узкогубцами опорную шайбу.

Извлеките пружину с клапаном.

Ключем на 24 откручиваем устройство для подкачки шин и извлекаем его в сборе.

Если воздух выходит из клапана «подкачки», замените два уплотнительных кольца.

Регулировки и основные неисправности регулятора давления

Для обеспечения нормальной работы пневматической системы регулятор давления необходимо регулировать, причем эта может производиться несколько раз — при ремонте или установке нового регулятора, при замене отдельных узлов и агрегатов пневмосистемы, при нарушении работы регулятора по тем или иным причинам, и т.д.

Большинство регуляторов давления имеют две регулировки:

• Установка минимального рабочего давления (то есть, давление включения регулятора) — производится с помощью выведенного наружу болта, который упирается в чашку уравновешивающей пружины. При закручивании болта пружина сжимается, поэтому минимальное давление, при котором происходит включение регулятора, повышается, при выкручивании болта давление, напротив, снижается. В некоторых моделях регуляторов установка минимального давления включения производится с помощью регулировочного колпака, который накрывает пружину;
• Установка максимального рабочего давления (то есть, давление отключения регулятора) — производится различными способами в зависимости от модели регулятора. Обычно регулировка заключается в изменении количества прокладок, уложенных между седлами впускного и выпускного клапана, либо под пружиной разгрузочного клапана.

Регулировка производится по рекомендациям производителя автомобиля, контроль диапазонов давления осуществляется по манометру на приборной панели. Также необходимо оценивать периодичность, с которой компрессор подключается и отключается от пневматической системы (каждое отключение проявляется характерным шипением воздуха).

С течением времени в регуляторе давления могут возникать неисправности, наиболее часто встречаются следующие проблемы:

• Износ клапанов;
• Засорение каналов;
• Засорение фильтров;
• Проседание или поломка пружин;
• Поломка различных компонентов регулятора.

Все неисправности так или иначе проявляются ухудшением работы регулятора, изменением диапазона рабочих давлений с невозможностью их регулировки, или полным выходом из строя этого узла, а вместе с ним — и неработоспособность пневматической системы. Определить поломку можно только после снятия и разборки регулятора давления. В случае засорения каналов или фильтров регулятор можно легко привести в рабочее состояние, однако в случае износа и поломок деталей проще приобрести и установить новый регулятор.

Для обеспечения надежной работы пневматической системы автомобиля следует периодически проверять регулятор давления, а в случае необходимости — производить установку границ диапазона рабочего давления. В этом случае пневматические системы автомобиля будут работать долго и надежно, обеспечивая необходимые эксплуатационные характеристики и безопасность.

Почувствовав дыхание зимы, все автомобилисты задумываются о замены сезонной резины. И очень многие из нас при покупке зимних шин встают перед трудным выбором — «шиповки» или «липучки»? Каждый тип шин имеет свои преимущества и недостатки, и отдать предпочтение чему-то одному бывает очень сложно. В этой статье мы попытаемся сделать этот непростой выбор.

Заливка в бак некачественного дизельного топлива может навредить мотору вплоть до полного его выхода из строя. Минимизировать или исключить негативные последствия заправки низкокачественным дизелем помогает специальная автохимия — присадки в дизтопливо, о которых подробно рассказано в данной статье.

Дважды в год все водители задаются одним вопросом — когда заменить сезонную резину? Весной все гадают, когда поставить летнюю резину, а осенью ищут момент, когда установить зимнюю, и очень часто водители допускают ошибку. О том, как выбрать оптимальное время для замены сезонной резины, и как не допустить ошибку в этом непростом деле — читайте в данной статье.

Отопители и предпусковые подогреватели немецкой компании Eberspächer — известные во всем мире устройства, повышающие комфорт и безопасность зимней эксплуатации техники. О продукции данного бренда, ее типах и основных характеристиках, а также о подборе отопителей и подогревателей — читайте в статье.

Трудно найти ребенка, которому не нравились бы активные игры на улице, и каждый ребенок с самого мечтает об одной вещи — велосипеде. Выбор детских велосипедов — ответственная задача, от решения которой зависит радость и здоровье ребенка. Типы, особенности и выбор детского велосипеда — тема этой статьи.

Пневмосистема автомобилей и тракторов нормально работает в определенном диапазоне давлений, при изменении давления возможны ее отказы и поломки. Постоянство давления в системе обеспечивает регулятор — об этом агрегате, его типах, устройстве, работе, а также о ремонте и регулировках читайте в статье.

Разгрузочный клапан КАМАЗ регулировка | КАМАЗ

Тормозная система КАМАЗ

Травит клапан сброса конденсата.

Регулировка клапанов КАМАЗ — Новый Метод

Двухконтурный защитный клапан КАМАЗ

https://youtube.com/watch?v=XG3fuVOgQGU

Утечка воздуха из тормозного крана КАМАЗ ЗИЛ ПАЗ МАЗ КРАЗ ГАЗ

Не накачивает воздух в контур зил 5301 бычок

Автоматический регулятор тормозных сил КАМАЗ

Перепускной (разгрузочный) клапан ЗИЛ

Клапан ограничения подъема кузова. Принцип работы. Ремонт. Обслуживание.

регулятор давления TOMEI TYPE-S на камаз

• Замерз двигатель КАМАЗ
• Сальник фланца КПП КАМАЗ
• КАМАЗ 65115 или 6520
• Что такое nar КАМАЗ
• Крестовина КАМАЗ 6520 заднего моста
• Самый быстрый КАМАЗ 4911
• Привод гидромуфты двигателя КАМАЗ
• Замена продольной тяги на КАМАЗе видео
• Обслуживание топливной аппаратуры КАМАЗ 740
• Как переделать КПП КАМАЗ на ямз 238
• Передвижной пункт управления на базе КАМАЗ
• Корпус масляного фильтра КАМАЗ с теплообменником
• Дтп ваз 2115 и КАМАЗ
• КАМАЗ в рейтингах
• КАМАЗ на ходу остановит

Каждый автомобиль, выпускаемый Камским заводом, имеет на своём борту четыре разновидности тормозного оборудования.

• Главный тормоз;
• Резервный тормоз;
• Остановочный тормоз;
• Вспомогательный тормоз.

Эти виды оборудования справляются с задачей, не нуждаясь во взаимопомощи, в итоге, показатель выполненной работы достигает результативности. Если автоматическое торможение сопровождается выбросом воздушных масс из профиля, машина имеет в наличии механизм экстренной разблокировки. Принцип применения устройства – возобновить работу. Так же установлены следящие и сигнализирующие датчики состояния и работоспособности.

Главный тормоз снижает скоростной режим КамАЗ, вплоть до полной остановки. Устройства, останавливающие транспорт, расположены на шести колёсах машины. Принцип работы привода базируется на воздухе, находящемся под давлением. Агрегат оборудован двумя контурами, действие которых распространяется на носовую и кормовую оси по отдельности.

Активация главного механизма остановки происходит посредством ножного рычага, транспортирующего силовое воздействие на тормозной вентиль. Камеры тормоза – преобразователи силы давления воздушных масс в перемещение колодок тормоза.

Резервный гаситель движения снижает скоростной режим и останавливает машину, тогда, когда отказали главные тормоза, либо не до конца выполняется функция главным устройством.

Остановочная система заставляет автомобиль оставаться неподвижным на ровной поверхности, без вмешательства пилота. Особенность остановочного механизма, исполнение в паре с резервным тормозом. Срабатывание актуально после перевода рычага в необходимом положении.

Стояночный и вспомогательный тормоза КамАЗ:

Из сказанного выше видно, что на КамАЗ для главного, резервного и остановочного гасителей движения, базирующихся на корме, применяемые методы остановки едины. Что касается резервного и остановочного гасителя, единый у них – пневматический движитель.

Дополнительный гаситель движения работает на снижение степени нагрева оборудования, главного устройства снижения скорости. Сюда относится глушитель силовой установки, переключающий выпускной коллектор, и отключающий ввод топливной смеси.

Экстренная разблокировка расклинивает колодки, если они сработали автоматом и остановили машину. Привод экстренной остановки двойной, срабатывает как за счёт пневматики, так и за счет механических винтов. Сделано это с целью разблокировать энергетические аккумуляторы в автоматическом или ручном режиме.

Неисправности и ремонт

Основные неисправности и ремонт регулятора:

1. Если произошла утечка воздуха через атмосферный вывод, необходимо очисть корпус клапана или заменить неисправный клапан и уплотнительное кольцо.
2. Устройство перестало переключать компрессор в режим холостого хода. Эта проблема может быть вызвана засорением канала, зажатием поршня, повреждением манжеты. Рекомендуется очистить клапан, провести внешний осмотр манжеты и при необходимости заменить ее на новую, а также обновить поршень.
3. Регулятор перестал переключать компрессор в режим заполнения системы воздухом. Эта неисправность связана с засорением атмосферного отверстия и впускного клапана, поврежденной пружиной, износившимся уплотнительным кольцом, зажатостью поршневой части и износом клапанов. Необходимо провести внешний осмотр всей системы на наличие повреждений и дефектов, при необходимости заменить вышедшие из строя запчасти.
4. Устранить утечку воздуха через вывод в атмосферу можно, заменив фильтрующий элемент.
5. Когда отсутствует подача сжатого воздушного потока в тормозную систему транспорта, нужно очистить клапан обратного типа от скопившихся загрязнений или заменить его в случае износа.
6. Если между уровнем давления включения и выключения регулирующего устройства есть небольшой вал, следует заменить поврежденные манжеты и кольца, осмотреть и прочистить клапаны и посадочные места.

Все ремонтные работы проводятся только на отключенном двигателе.

Регулировка регулятора давления воздуха камаз 6580

Мой опыт и знания в области автомобилей позволяют мне предоставить вам полезную информацию о регулировке регулятора давления воздуха камаз 6580. В этой статье я расскажу вам о том, как правильно настроить данный элемент, чтобы обеспечить его эффективную работу и продлить срок его службы.

1. Зачем нужен регулятор давления воздуха

Перед тем, как перейти к настройке регулятора давления воздуха, давайте разберемся, зачем он вообще нужен. Регулятор давления воздуха является частью пневматической системы автомобиля и предназначен для поддержания определенного уровня давления воздуха в системе.

В случае с камаз 6580 регулятор давления воздуха играет особенно важную роль, поскольку использование правильного давления воздуха в пневматической системе может существенно повлиять на эффективность и безопасность работы автомобиля.

2. Процесс настройки регулятора давления воздуха

Теперь, когда мы понимаем, почему регулятор давления воздуха так важен, давайте обсудим процесс его настройки. Вот пошаговая инструкция, которую я рекомендую следовать:

1. Определите оптимальное давление воздуха для вашего камаз 6580. Обычно это значение указано в руководстве пользователя или техническом паспорте автомобиля. Если вы не можете найти эту информацию, обратитесь к производителю или авторизованному сервисному центру.
2. Установите манометр в пневматической системе вашего автомобиля, чтобы иметь возможность измерять давление воздуха.
3. Найдите регулятор давления воздуха. Обычно он расположен на пневматическом резервуаре или на пневмоподушке.
4. С помощью специального инструмента или ключа вращайте настройочный винт регулятора давления воздуха, чтобы достичь нужного значения давления воздуха. Вращение винта в одну сторону увеличивает давление, в другую сторону — уменьшает.
5. После достижения желаемого давления воздуха, проверьте его с помощью манометра. Если необходимо, внесите корректировки, повторив шаг 4.

Популярные компрессоры по мнению покупателей

Компрессор PATRIOT Euro 24-240 на Яндекс Маркете

Компрессор Denzel PC 50-260 на Яндекс Маркете

Компрессор Metabo Basic 250-24 W на Яндекс Маркете

Компрессор Quattro Elementi KM 24-260 на Яндекс Маркете

Компрессор Quattro Elementi KM 50-380 на Яндекс Маркете

Впускной (разгрузочный) клапан регулирует производительность вашего винтового компрессора (количество воздуха, всасываемого вашим воздушным компрессором). Открывая и перекрывая впуск воздуха, регулируется производительность винтового компрессора. Когда достигается желаемое давление, компрессор переходит в режим разгрузки: разгрузочный клапан почти полностью перекрывает забор воздуха. Таким образом, больше нельзя всасывать и сжимать воздух, поэтому винты компрессора просто вращаются, ничего не делая. В то же время давление, которое все еще присутствует внутри винтового блока, сбрасывается через небольшое отверстие (вы услышите шипящий звук).

Существует еще один тип клапана, который также называется разгрузочным клапаном, но совершенно другой и который можно найти на небольших поршневых компрессорах.

Обратите внимание, что в разгрузочном клапане для винтового воздушного компрессора всегда имеется небольшое отверстие, поэтому он никогда не будет закрываться на 100%. Это необходимо для обеспечения достаточного количества масла для смазки и охлаждения

Большинство разгрузочных устройств имеют тип загрузка/разгрузка. Это означает, что клапан либо полностью открыт (компрессор загружен), либо полностью закрыт (компрессор не загружен). В незагруженном состоянии, когда клапан закрыт, компрессорный агрегат потребляет около 30% его номинальной мощности.

Существует еще один тип разгрузочного клапана: непрерывного действия (клапан с возможностью модуляции). Таким образом, компрессор может работать с регулированием производительности от 0 до 100%. Он не часто используется в стационарных компрессорах (это не самый экономичный способ регулирования), но это часто используется в дизельных передвижных компрессорах.

Пример впускного (разгрузочного) клапана компрессора ДЭН

Другой пример впускного (разгрузочного) клапана более нового компрессора ДЭН

Наша компания предлагает приобрести впускной (разгрузочный) клапан для компрессоров ДЭН, КВ производства Челябинского компрессорного завода по привлекательным ценам. Наши менеджеры подберут необходимый Вам клапан в кратчайшие сроки!

Для того чтобы обеспечить корректную работу компрессорных установок, применяемых сегодня практически везде, используют целый ряд дополнительных технических устройств, одним из которых является обратный клапан для компрессора. Такой клапан, которым сегодня комплектуется преимущественное большинство компрессорных установок, также защищает их от преждевременного выхода из строя и обеспечивает плавный запуск.

Обратный клапан на компрессоре

Привод механизма тормоза

Модификации транспортных средств КамАЗ конструктивно отличаются механизмами гашения скорости.

Тормозная система КамАЗ 5320 схема:

Тормозная система КамАЗ 43118 схема:

Контур, нуждающийся в поступлении воздуха под давлением, содержит: устройство повышения давления (9), редуктор напора (11), защитный элемент (12), баллон (20). Из контура, воздух под гнетом транспортируется в необходимой дозе пользователям. Воздушный гасящий привод делится на независящие контуры, защищенные между собой посредством клапанов. Воздушный тормозящий привод с пятью контурами: разделён двойным и тройным регулятором.

Первый контур содержит: регулятор (17), баллон (24) со средством измерения перепадов напора (18), прибор измерения давления с двумя стрелками (5), нижний сектор тормозного вентиля (16), устройство открытия, закрытия 7 вывода (С); устройства ограничения давления 8; камер 1 (2 штуки); тормозов носовой колёсной базы тягача, патрубки.

Второй контур кормовой колёсной базы содержит: регулятор (17), баллон (22) с вентилем (19) и средством измерения снижения напора (18), средства измерения напора с двумя стрелками (5), верхняя часть тормозного вентиля с двумя секциями (16), контрольное перепускное устройство (D), регулятор силы гашения, автоматический (30), камеры (26) в количестве четырёх штук.

Третий контур резервного и остановочного тормоза содержит: регулятор (13), баллон (25) с вентилем (19) и средством измерения снижения напора (18), два вентиля (7), вывод контрольный (B и E). Мануальный тормозной вентиль (2), клапан (29,32), аккумулятор (28), устройство контроля снижения напора (27), клапан (31,35,34), разобщительный вентиль (37), головки (38, 39), устройство сигнализации (33).

Особенность датчика (33), вписан в схему тормозной системы КамАЗ так, что включает сигнальные лампы как при использовании тормоза остановки, так и при эксплуатации главного тормоза.

Четвёртый контур не содержит баллона, состоит: регулятор (13), вентиль, работающий от воздуха (4), камера механического регулятора проходного сечения (23), камера привода штока ступора силового агрегата (10), средство измерения (14). Четвёртый контур снабжает воздухом под напором остальных пользователей: воздушный сигнал, преобразователь усилия на сцеплении, и др.

Пятый контур экстренной разблокировки без баллона и органов исполнения. Состоит: регулятор (17), вентиль (4), регулятор (32).

Машины Камского производителя (53215 и др.) на отрезке устройство увеличения напора – регулятор напора предполагают установку отделителя влаги. Монтаж устройства – обдуваемая балка агрегата. Та же причина установки баллона на двадцать литров на Камском транспорте (5490, 5320 и др.). Локация: отрезок предохранитель от замерзания – защитные регуляторы. Самосвалы 55111, 6520 без устройств сочленения автомобиля и прицепа.

Описание пневматической тормозной системы Камаз

В основе запуска и остановки пневматической тормозной системы лежит циркуляция сжатого воздуха. Он хранится в специальных цистернах. Циркуляция сжатого воздуха обеспечивается за счет работы компрессора.

Схема работы тормоза выглядит следующим образом:

• Из цистерна при условии повышенного давления в компрессор поступает определенное количество воздуха.
• После того как в действие приводится тормозная система, рабочий момент передается в тормозной кран, который повышает давление в камерах тормоза.
• Они приводятся в действие специальным рычагом, который является ключевым механизмом тормозной системы.
• Когда педаль тормоза опускается, то все детали возвращаются в первичное положение.

Резервный тормоз работает аналогичным образом. Необходимо каждые 4 месяца проводить ТО тормозной системы.
