Регулировка клапанов КамАЗ: как отрегулировать, порядок, Евро 2, 3, 1, Камминз, настроить, своими руками, 6 цилиндров

Как понять, что отрегулировали правильно

При верно отрегулированных клапанных элементах метки на впускном и выпускном распределительных валах расположены друг напротив друга и находятся на одной прямой линии.

Проверить правильность выставленных зазоров можно при помощи специальных щупов. Для этого нужно:

1. Вставить щуп между основанием коромысла и его торцом.
2. У впускного распределительного вала щуп толщиной 0,3 мм должен входить с усилием.
3. У выпускного распредвала щуп, толщина которого равна 0,4 мм, должен входить с небольшим усилием.
4. Запустить мотор и проверить работу всех систем.

Если клапаны отрегулированы правильно, то при работающем двигателе не будет никаких посторонних шумов.

Источник

Как выполняется регулировка клапанов Газели

Чтобы отрегулировать в двигателе автомобиля Газель бизнес-класс клапан, не требуется повышенное мастерство. Это больше техобслуживание, чем настоящий . И провести его можно собственными силами. У каждого хозяина в запасе имеются многочисленные гаечные ключи, которые сейчас пригодятся, особенно понадобится ключ на 36 при вращении коленвала, когда необходима будет регулировка клапанов Газели.

Так выглядят гидрокомпенсаторы в сборе для Газели 4216

Выгодные дополнения в УМЗ-4216. Гидрокомпенсаторы в Газели — удачный выбор, так как они устраняют зазоры в приводе клапанов и регулировать их почти не нужно. Но они иногда начинают стучать — то более громко, то тише, когда охлаждающая жидкость поднимается до рабочей температуры.

Это может произойти, если в гидрокомпенсатор попал воздух. Значит, моторное масло в картере на верхнем или нижнем уровне: нередко такое происходит, когда машина оказалась на долгое время под уклоном. Происходит сбой, когда из испорченного масляного фильтра попали загрязнения на прецизионные поверхности или шлам от моторного масла, которое оказалось низкого качества. Чтобы избавиться от воздуха, необходимо проверить уровень масла: может, его необходимо долить. И сразу же требуется запустить двигатель, чтобы он прогрелся. Обороты нужно увеличивать и снижать до холостых, повторяя с 15-секундными перерывами — звук должен пропасть. Но и после этого стоит повторить процесс раз 5, а затем двигатель пусть поработает на холостых оборотах примерно минуты 3. Но если не помогут такие действия, гидрокомпенсаторы нужно прочистить. Может быть и заводской дефект — тогда уж придется эту часть полностью менять.

Регулировка клапанов двигателя УМЗ 4216 на Газели не представляет собой ничего сложного. Выполнять данную процедуру следует в том случае, если во время езды слышен характерный металлический стук клапанов или начинает внезапно глохнуть спустя несколько километров пути. Регулировка клапанов также обязательно выполняется при проведении капитального ремонта силового агрегата или замены поршней, коленчатого вала.

Как правильно произвести регулировку и настроить зазор прижима, рекомендуемый самим производителем? И есть ли отличия в процедуре регулировки клапанов, когда регулировать приходится инжекторный двигатель?

какой зазор при регулировке клапанов на двигателе камаз

Проверяйте тепловые зазоры на холодном двигателе не ранее чем через 30 мин после останова в таком порядке:

1. Выключите подачу топлива.

2. Снимите крышки головок цилиндров, не повредив прокладки.

3. Проверьте затяжку болтов крепления головок цилиндров. Предельный момент затяжки болтов 186 206 Н- м (1921 кгс- м) проверяйте в порядке возрастания номеров от 1 к 4 ( см. рис. Последовательность проверки затяжки болтов головки блока) , при необходимости подтяните.

4. Оттяните фиксатор смонтированный на картере маховика, поверните его на 90 и установите в нижнее положение.

5. Снимите крышку люка в нижней части картера сцепления (для проворота маховика ломиком) .

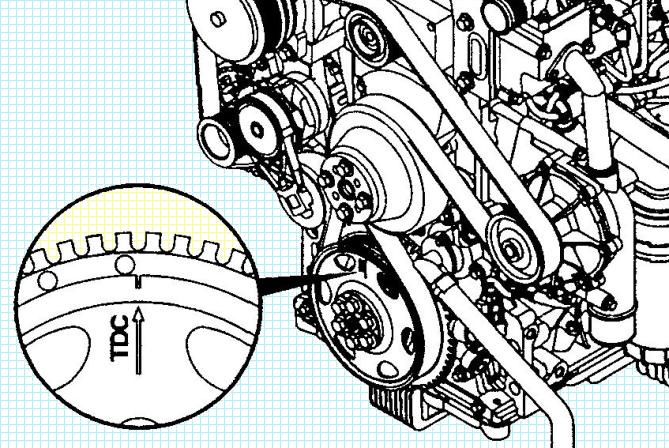

6. Проворачивая коленчатый вал по ходу вращения, установите его в такое положение, при котором фиксатор под действием пружины войдет в зацепление с маховиком. Метки на торце корпуса ТНВД и муфте опережения впрыскивания топлива в приводе топливного насоса высокого давления должны совпадать (см рисунки Установка угла опережения впрыска топлива на двигателе 7403.10, Установка угла опережения впрыска топлива на двигателях 740.11-240 и 740.14-300 и Установка угла опережения впрыскивания топлива на двигателе 740.13-260). Это положение коленчатого вала соответствует началу подачи топлива в первом цилиндре.

7. Если метки не совпадают, необходимо, выведя фиксатор из зацепления с маховиком, провернуть коленчатый вал на один оборот, при этом фиксатор должен вновь войти в зацепление с маховиком. Проворачивать коленчатый вал нужно ломиком, вставляя его в отверстия, расположенные по периферии маховика. Поворот маховика на угол, равный промежутку между двумя соседними отверстиями, соответствует повороту коленчатого вала на 30. Оттяните фиксатор, преодолев усилие пружины, поверните его на 90 и установите в верхнее положение. поверните коленчатый вал на угол 60, установив его тем самым в положение I. В этом положении клапаны регулируемых цилиндров (первого и пятого) закрыты (штанги указанных цилиндров должны легко проворачиваться от руки) .

8. Проверьте динамометрическим ключом момент затяжки гаек крепления стоек коромысел регулируемых цилиндров. Он должен быть в пределах 41,253 Н. м (4,25,4кгс. м) ; проверьте щупом зазор между носками коромысел и торцами клапанов регулируемых цилиндров. Если они не укладываются в указанные выше пределы, их надо отрегулировать; для регулировки зазора необходимо ослабить контровочную гайку регулировочного винта, вставить в зазор щуп нужной толщины и, вращая винт отверткой, установить требуемый зазор.

9. Придерживая винт отверткой, затяните гайку и проверьте величину зазора (см. рис. Проверка зазора клапана) . Щуп толщиной 0,25 мм для впускного клапана (передние клапаны правого ряда головок) и 0,35 мм для выпускного клапана (передние клапаны левого ряда головок) должен проходить свободно, а толщиной 0,30 мм для впускного и 0,40 мм для выпускного с усилием. Момент затяжки регулировочного винта должен быть равен 3341 Н. м (3,44,2 кгс. м) .

10. Дальнейшую регулировку зазоров в клапанном механизме следует производить попарно в цилиндрах 4-м и 2-м (II положение) , 6-м и 3-м (III положение) , 7-м и 8-м (IV положение) , поворачивая коленчатый вал каждый раз на 1800.

11 Пустите двигатель и послушайте его работу, При правильно отрегулированных зазорах не должно быть стука в механизме газораспределения.

12. Установите крышки люка картера сцепления и головок цилиндров. kamdetal.ru info/458/ pro-gruzoviki.ru kamazteplovykh-zazorovkamaz remkam.ru dvigkamaz

Технические характеристики двигателя Peugeot DW10TD, характеристики, масло, производительность

Перейти к содержимому

2,0-литровый 8-клапанный двигатель Peugeot DW10TD относится к большой серии дизельных двигателей 2,0 HDi. Этот силовой агрегат выпускался с 1999 до 2006 г. в трех различных модификациях: RHY — для легковых автомобилей, RHX — для минивэнов или RHV — для микроавтобусов.

В линейку DW10 входят: DW10TD, DW10ATED, DW10ATED4, DW10BTED4, DW10CTED4, DW10DTED4, DW10FCTED4, DW10FDTED4.

Устройство двигателя DW10TD:

• Чугунный рядный 4-цилиндровый блок без гильз;
• Алюминиевая 8-клапанная ГБЦ с 1 распределительным валом;
• Топливная система Common Rail Bosch CP1 или Siemens SDI 801;
• Турбокомпрессор здесь без регулируемой геометрии и интеркулера;
• Привод ГРМ здесь с зубчатым ремнем;
• Есть гидрокомпенсаторы, регулировка клапанов не нужна;
• В двигателе не используется ФАП-фильтр, маховик только одномассовый.

Технические характеристики

Годы выпуска	1999-2006
Рабочий объем, см3	1997
Топливная система	Общая магистраль
Выходная мощность, л.с.	85 – 95
Крутящий момент, Нм	160 – 220
Блок цилиндров	чугун R4
Головка блока	алюминий 8v
Диаметр цилиндра, мм	85
Ход поршня, мм	88
Степень сжатия	18,0
Гидравлические подъемники	да
Привод ГРМ	ремень
Фазорегулятор	нет
Турбокомпрессор	да
Рекомендуемое моторное масло	5W-30, 5W-40
Объем моторного масла, л	5,25
Тип топлива	дизель
Евро стандарты	ЕВРО 3/4
Расход топлива, л/100 км (для Peugeot 406 2003 г. ) — город — шоссе — комбинированный	7,7 4,5 5,7
Ресурс двигателя, км	~500 000
Масса, кг	160

Двигатель устанавливался на:

• Peugeot 206 I (T1) 1999 – 2006 г.в.;
• Peugeot 306 I (N3/N5) 1999 – 2001 г.в.;
• Peugeot 307 I (T5/T6) 2001 – 2004 г.в.;
• Peugeot 406 I (D8/D9) 2000 – 2004 г.в.;
• Пежо Партнер I (M49/М59) в 2001 – 2005 гг.;
• Citroen C5 I (X3/X4) 2002 – 2004 г.в.;
• Citroen Berlingo I (M49/M59) 2001 – 2005 гг.;
• Citroen Xsara I (N6/N7) 1999 – 2005 гг.;
• Citroen Xsara Picasso I (N68) 2000 – 2005 гг.;
• Citroen Xantia I (X1/X2) 1999 – 2001 гг.;
• Suzuki Vitara 2002 – 2004 гг.

Недостатки двигателя DW10TD

Первые годы выпуска очень часто выходил из строя демпферный шкив коленвала. У большинства владельцев его ресурс не превышал 30 – 50 тысяч километров.

Когда нужно регулировать клапана: советы для «чайников»

Это чисто дилетантская постановка вопроса. По-научному операция эта называется «регулировкой тепловых зазоров в приводе клапанов».

Из школьного курса физики мы знаем, что при нагревании все предметы увеличиваются в размерах. Таким образом, наличие определенного зазора на холодном двигателе гарантирует, что при нагреве клапан будет плотно садиться в седло, обеспечивая требуемую компрессию в цилиндре. Неверная регулировка (этим часто грешат в погоне за бесшумностью) уменьшает компрессию, так как охлаждение клапанов резко ухудшается.

Если впускные клапана еще как-то охлаждаются поступающей в цилиндр смесью, то выпускные прогорают, поскольку омываются газами со средней температурой 1100 -1200°. Герметичность их нарушается, компрессия падает, и наступает необходимость ремонта головки.

На отечественных машинах такой ремонт обходится от 7 тысяч рублей до 15 тысяч рублей. На иномарках дороже. Так, может, один раз в 20 тысяч км пробега не пожалеть 700 – 1000 рублей, отрегулировать клапана? И двигатель воздаст вам сторицей.

Теперь еще несколько советов тем, кто собирается в автосервис, чтобы отрегулировать клапана на своей машине.

Клиенты в ремонтную зону, как правило, не допускаются. В этом случае вам остается только довериться мастеру, потому что вы все равно не узнаете: ремонтировали машину, или она просто так простояла. Но в тех случаях, когда работа выполняется в присутствии клиента, вы имеете полное право знать все нюансы. Особенно, если вы там впервые.

Стоять над душой мастера, конечно, не нужно, но посмотреть с безопасного расстояния, как производится работа, вы вправе.

Некоторые мастера в погоне за бесшумностью «зажимают» клапана, которые впоследствии прогорают, и клиент «попадает» на ремонт головки блока. Ремонт этот дорогой, поэтому нелишним будет поинтересоваться у мастера, какие зазоры он делает на впускных и выпускных клапанах.

Если зазоры отрегулированы правильно, дальше все будет зависеть от качества топлива. Часто бывает, что клиент обратился слишком поздно, и прогар клапанов уже начался. Такое встречается, когда водитель «перекатал» интервал между регулировками, или купил машину с рук. Обычно продавец клянется и божится, что все отрегулировано. Но лучше заехать на СТО и проверить.

Разумеется, речь идет о двигателях, где регулировка клапанов предусмотрена.

Источник

Процесс регулировки

Для регулировки клапанов КамАЗ выполните следующие действия:

• Снимите крышки с ГБЦ. Оцените моменты крепления болтов головок блока цилиндров и, если требуется, доведите крепления голо­вок до моментов 157-176 Н/м (16-18 кгс/м).
• Поместите шток фик­сатора маховика в нижнее положение.

• Снимите крышку люка внизу картера сцепления. Вставьте лом в проем на маховике и проворачивайте коленвал, чтобы фик­сатор сцепился с маховиком. При этом коленвал настраивается поочередно в положения I-IV, которые можно определить по­ворачиванием по отношению к началу впрыска в первом ци­линдре на угол вниз. Впрыск топливной смеси в первом цилиндре двигателя стартует при зацеплении фиксатора с маховиком, а метка на приводе ТНВД располагается наверху. Во всех положениях нужно одновременно регулировать клапаны обоих цилиндров в порядке их функционирования.
• Проверьте расположение меток на торце муфты опережения впрыска и фланца главной полу­муфты привода. При нахождении рисков внизу, выведите фиксатор из сцепки с маховиком и сделайте поворот коленвала на полный оборот – нужно, чтобы фиксатор сцепился с маховиком.
• Расположите фиксатор в верхнем положении. Проверните вал в направлении его движения 60 градусов, чтобы промежуток между двух отверстий составлял 30 градусов. В этот момент клапаны на цилиндрах 1 и 5 должны располагаться в закрытом положении (чтобы штанги клапанов без проблем управлялись усилием руки);
• Оцените моменты затяга гаек на стойках коромысел, они должны составлять 42-54 Н м (4,3-5,5 кгс/м). Если требуется, отрегулируйте их.
• С помощью щупа проверьте зазоры в носках коромысел и стержней клапанов (выпускных и впускных) цилиндров 1 и 5. Щупы используются размером 0,3 мм для впускно­го клапана и 0,4 мм – для выпускного. Нужно, чтобы они входили с уси­лием (клапаны в правом ряду впускные, в левом ряду — выпускные).
• Затем выполняйте отладку зазо­ров в цилинд­рах парами: 2ом и 4ом (положение 2); 6ом и 3ем (положение 3); 7ом и 8ом (положение 4). Нужно перемещать коленвал по ходу движения каждый раз на 180 градусов.
• Запустите двигатель и проверьте его работоспособность, при качественной регулировке в клапанном меха­низме должен отсутствовать стук.
• Закрепите крышки люка картера и ГБЦ.

Теперь Вы знаете, как правильно отрегулировать клапана на КамАЗе. Желательно данную работу доверять квалифицированным специалистам. Однако, если Вы имеете опыт в обслуживании тяжелой грузовой техники, можно выполнить настройку и самостоятельно.

Конструктивные особенности клапанного механизма

Принципиально для работы двигателя необходимо не менее двух клапанов на каждый рабочий цилиндр. Один отвечает за впуск, а второй за выпуск (у первого больше диаметр тарелки для обеспечения более качественного наполнения рабочего цилиндра готовой смесью). Также в состав механизма входят следующие компоненты:

• втулки (служат для удержания направления движения рабочих клапанов при эксплуатации и предотвращения их увода в сторону);
• пружина (необходима для возвращения в первоначальное положение);
• толкатель (служит для передачи нажимного усилия от кулачка распредвала);
• маслосъемные колпачки (необходимы для предотвращения попадания моторного масла в рабочий цилиндр);
• сухари (служат для фиксации узла и обеспечения опорной поверхности);
• седло (место, где происходит касание тарелки с корпусом двигателя).

Описание цилиндров КамАЗ

Почему возникает разбалансировка клапанов

Необходимо осознавать, что регулировка клапанов КАМАЗ своими руками бесполезна, если не устранить первоначальную причину неисправности. Возможные причины – поломки, которые связаны с ненадлежащим либо не проведённым вовремя обслуживанием:

• неправильное выставление зазоров клапанов либо неправильная последовательность затягивания болтов на цилиндровой головке в ходе предварительного обслуживания мотора;
• физическое изнашивание либо неисправность частей ГРМ;
• применение некачественной жидкости для охлаждения, что привело к перегреванию мотора;
• неисправный воздушный фильтр, который пропускает в цилиндры не только воздух, но и грязь;
• применение загрязнённого либо низкокачественного моторного масла, несвоевременная замена фильтра либо собственно масла;
• топливо, не сгорающее до конца по причине иных поломок либо некачественности самого топлива.

Клапан КАМАЗ: определения и виды

Клапана на КАМАЗе используются во многих узлах и механизмах: начиная с двигателя и кончая тормозной системой. Данные устройства играют особую роль в работе автомобиля, именно поэтому мы остановимся на них подробнее.

Что такое клапан?

Клапан — это специальное устройство, которое предназначено для регулировки (открытия и закрытия) потока газа, жидкости и т.д. Принцип работы следующий: при наступлении заданных условий (повышается давления жидкости, изменяется направление потока) задвижка клапана изменяет свое положение и тем самым увеличивает/уменьшает площадь проходного сечения клапана.

Типы клапанов

В зависимости от выполняемых функций клапаны бывают следующих видов: предохранительные и регулировочные.

Предохранительные клапана предназначены для защиты устройств и трубопроводов от механических повреждений, которые могут быть нанесены повышенным давлением. Принцип действия таков: если давление рабочей жидкости или газа в норме, то клапан находится в закрытом состоянии; если оно превышает установленные нормы, то клапан срабатывает и стравливает избыточное давление.

Регулировочный клапан, как ясно из его названия, направляет поток рабочей жидкости (газа) в тот или иной контур. Тем самым обеспечивает то количество газа (жидкости), которое необходимо для оптимальной работы механизма. Принцип действия: при наступлении заданных условий срабатывает клапан, который перенаправляет избыточный газ (жидкость) по другому контуру.

Клапан двигателя на КАМАЗ

Двигательный клапан на КАМАЗе служит для открывания и закрывания впускных и выпускных каналов. Это важная часть механизма газораспределения, поэтому на устройстве клапанов и их регулировке мы остановимся подробнее.

Клапан на КАМАЗ состоит из следующих частей: головки (тарельчатой формы) и стержня. Впускной клапан изготавливается из хромированной стали, а выпускной клапан производится из стали с повышенной жаростойкостью. Седла клапанов, которые запрессовываются в головку или блок цилиндров, сделаны из жаростойкого чугуна. Кроме того, на рабочую поверхность головки выпускных клапанов наносят жаростойкий сплав.

Регулировка клапанов на КАМАЗе

Необходимо регулировать клапан на КАМАЗе возникает в следующих случаях:

• стучат клапана;
• упала компрессия в цилиндрах;
• повысился расход топлива;
• потеря мощности двигателя;
• выстрелы из глушителя.

Специалисты рекомендуют проверять, а при необходимости и регулировать, тепловой зазор клапанов на КАМАЗе раз в год. Чтобы правильно и безопасно сделать данную процедуру, Вам понадобятся следующие инструменты: ключи на 13 и 14, отвёртка, ломик («фомка»), лампа-переноска и набор щупов различной толщины. Необходимо соблюдать следующий алгоритм действий:

• поставьте машину на ровную площадку или смотровую яму, включите стояночный тормоз;
• поднимите кабину и дайте двигателю полностью остыть, чтобы это произошло быстрее, снимите клапанные крышки;
• во избежание случайного (самопроизвольного) запуска двигателя установите рычаг, который находится на топливном насосе высокого давления (ТНВД), в положение «останов»;
• проверьте болты крепления головок блока цилиндров, если необходимо, то подтяните их;
• приподнимите и поверните на 90 градусов шток фиксатора маховика (если фиксатор загрязнён, то его необходимо промыть в дизтопливе). После таких манипуляций шток должен опуститься и упереться в маховик;
• снимите крышку лючка картера маховика, она крепиться на двух болтах (для этого придется спуститься под автомобиль);
• возьмите ломик («фомку») и вставьте его в отверстие маховика (вот здесь пригодиться лампа-переноска);
• вращайте получившийся рычаг по часовой стрелке (нижний край движется от бака к аккумулятору) до тех пор, пока шток фиксатора не опуститься в паз маховика;
• после этого необходимо будет вылезти из-под автомобиля и убедиться, что метки на фланце ведущей полумуфты привода ТНВД и торце корпуса муфты опережения впрыска топлива находятся вверху;
• если меток не видно, значит, необходимо провернуть маховик еще на один дополнительный оборот;
• если Вы всё сделали правильно, то метки будут наверху, а пружины клапанов цилиндров (1-го и 5-го) будут находиться в отжатом состоянии;
• после этого выведите шток из паза и проверните его на 90 градусов. После этого оставьте шток в верхнем положении.

Как регулировать клапана на КАМАЗ

Работу необходимо выполнять на холодном двигателе (временной промежуток после его глушения должен составить, как минимум, 30 минут). Одновременно можно снять сразу после остановки клапанные крышки, что ускорит процесс охлаждения стержней и коромысел (выполнять регулировку на горячем двигателе нельзя из-за наличия естественного температурного расширения его элементов, а также риска получения ожогов).

Перед тем, как отрегулировать клапана на КАМАЗе заручитесь помощью напарника, а для обеспечения безопасности дополнительно выполните следующие действия:

• затяните ручной тормоз;
• установите противооткаты;
• отключите подачу топлива в двигатель, вытянув до упора рукоятку остановки двигателя.

Непосредственно сами работы выполняют следующим образом:

Проконтролируйте момент затяжки установленных болтов крепления ГБЦ, который должен составлять 157-176 н/м (при необходимости, их нужно дополнительно затянуть).
Установите в нижнем крайнем положении фиксатор маховика мотора.
Демонтируйте в нижней половине картера сцепления автомобиля крышку люка и вставьте отверстие на маховике небольшой лом. Теперь медленно аккрутано поворачивайте ваш коленчатый вал до того момента, пока фиксатор не окажется в зацеплении с ним. Это положение будет соответствовать моменту начала впрыска дизельного топлива на 1-м рабочем цилиндре мотора (для контроля в этот момент метка привода насоса высокого давления будет находиться в верхнем крайнем положении).
Проконтролируйте положение меток, расположенных на торце муфты опережения впрыска порции дизельного топлива и фланца, расположенного на ведущей полумуфте ТНВД. Если риски оказались внизу, то необходимо вынуть фиксатор, находящийся в зацеплении с маховиком, и провернуть коленвал на 360 градусов до повторного вхождения в зацеп.
Установите фиксатор маховика мотора в верхнее крайнее положение.
Проверните теперь коленвал на угол в 60 градусов по направлению против хода часовой стрелки (смотрим на него со стороны маховика). В этом случае расстояние между соседними отверстиями составит 30 градусов, что соответствует положению, когда клапаны 1-го и 5-го цилиндров находятся в закрытом положении (одновременно шланги клапанов должны легко проворачиваться без использования какого-либо инструмента).
Проконтролируйте момент затягивания гаек, крепящих стойки коромысел (он должен составлять 42-54 Н/м) и, при необходимости, настройте их динамометрическим ключом.
Теперь проверьте реальными зазоры между торцевыми поверхностями стержней клапанов этих цилиндров и носками коромысла. Размер должен быть на уровне 0,3 миллиметра для впускного клапана (правый ряд цилиндров) и 0,4 миллиметра для выпускного (левый ряд). Для корректировки зазоров ослабляйте или закручивайте регулирующий винт до тех пор, пока щуп между стержнем и коромыслом не будет двигаться с минимальным усилием без изгибов. После достижения нужного результата, удерживая отверткой регулировочный винт, закрутите контргайку без вынимания щупа. Также для контроля можно использовать щуп в 0,35 мм для впускного и 0,45 мм для выпускного. Он не должен заходить в имеющийся зазор. Одновременно желательно проверить состояние штанги, которая должна вращаться без затруднений и заеданий

Последние свидетельствуют о наличии изогнутости, что требует замены либо ремонта.
После регулировки клапанов первого цилиндра переходите к пятому и повторите предыдущий пункт заново.

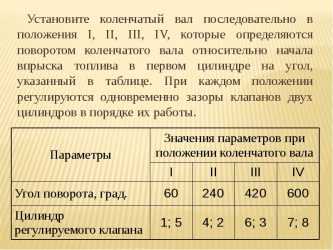

Теперь поверните коленчатый вал на половину целого оборота и проведите регулировку цилиндров №4 и №2 по аналогии с пунктом 8.
Снова поверните коленчатый вал на 180 градусов и выполните регулировку цилиндров №6 и №3 по аналогии с пунктом 8.
Еще раз поверните коленчатый вал на 180 градусов и выполните регулировку цилиндров №7 и №8 по аналогии с пунктом 8.
Теперь можно выполнить тестовый запуск двигателя и обратить внимание на его работу.

При наличии соответствующего инструмента и навыков регулировку можно выполнить самостоятельно как на КАМАЗ, так и на других автомобилях. В противном случае рекомендуем обратиться за помощью на СТО. Это сэкономит время и предотвратит ошибки, которые могут пагубно сказаться на состоянии всего двигателя, а в отдельных случаях потребовать капитальный ремонт последнего. При наличии каких-либо вопросов обращайтесь на наш сервис, где гарантирована честность по отношению к клиенту, доступная цена, высокое качество услуг и оперативное выполнение работ.

Как понять, что отрегулировали правильно

При верно отрегулированных клапанных элементах метки на впускном и выпускном распределительных валах расположены друг напротив друга и находятся на одной прямой линии.

https://youtube.com/watch?v=dF_lNE8Dm-U

Проверить правильность выставленных зазоров можно при помощи специальных щупов. Для этого нужно:

1. Вставить щуп между основанием коромысла и его торцом.
2. У впускного распределительного вала щуп толщиной 0,3 мм должен входить с усилием.
3. У выпускного распредвала щуп, толщина которого равна 0,4 мм, должен входить с небольшим усилием.
4. Запустить мотор и проверить работу всех систем.

Если клапаны отрегулированы правильно, то при работающем двигателе не будет никаких посторонних шумов.

голоса

Рейтинг статьи

Регулировка клапанов умз 4216 с гидрокомпенсаторами

Порядок регулировки клапанов с установленными на штангах гидрокомпенсаторами производится по той же схеме, что и без компенсаторов. На нулевом положении коленчатого вала регулировочным болтом настраиваются положения первого, второго, четвертого и шестого плунжеро. Поворотом на 360 градусов (второй оборот) настраиваются восьмой, седьмой, пятый и третий.

Особенность регулирования двигателя 42164, установленного на Газель бизнес класса Евро 4, заключается в отсутствии необходимости использовать контрольно-измерительные щупы. Основными инструментами для выполнения этой процедуры являются гаечные ключи «14» и «11» рожкового исполнения и отвертка с шлицевым наконечником.

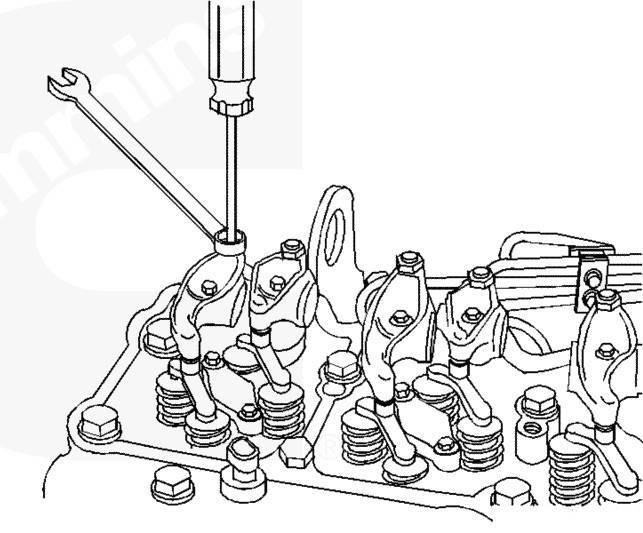

Ключом на «14» (редко используется ключ на «15») расслабляем фиксирующую гайку на регулировочном болте и выворачиваем болт до полного расслабления штанги с компенсатором. Затем отверткой заворачиваем болт до соприкосновения с гидрокомпенсатором.

Далее гаечным ключом на «11» продолжаем доворачивать по часовой стрелке регулировочный болт. Несмотря на рекомендацию завода производить «доворот» болта на два полных оборота, практика показывает иную методику, при которых плунжер компенсатора занимает правильную рабочую позицию, а именно:

• на один оборот, в случае настройки выпускного клапана;
• на полтора оборота на впускных клапанах.

Понятие «отрегулировать клапаны» не соответствует фактическим процедурам настройки гидрокомпенсаторов на автомобиле Газель бизнес. После настройки положения гидрокомпенсаторов щупом можно проверить зазоры и убедиться, что толкатель коромысла плотно прилегает к торцевой поверхности стержня закрытого клапана. Минимальный допустимый зазор может составлять от 0,01 до 0,08 мм.

Произвести регулировку гидрокомпенсаторов на ДВС не сложно и своими руками. Инструкция, гаечные ключи, плоскогубцы и отвертка – это все необходимое для выполнения технического обслуживания газораспределительного механизма.

Иногда, после проведенных операций стучат клапана на холодном двигателе. Стук клапанов иногда напоминает звук инжектора (форсунку) или клапана адсорбера. Поэтому необходимо точнее определить источник шума и лучше это сделать стетоскопом.

При выявлении стука клапанов с установленными компенсаторами, необходимо прогреть двигатель до рабочей температуры и затем увеличить обороты до 2000-3000. Если стук не прекратится, то заменить гидрокомпенсаторы.

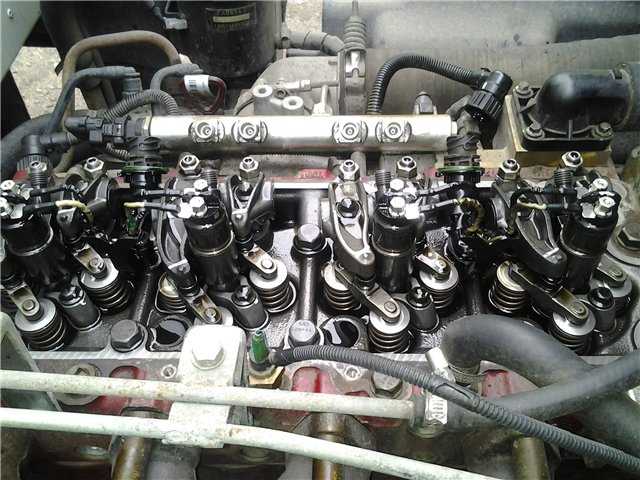

Двигатели Камминз 4ISBe (четырех цилиндровые объемом 4,5 литра и мощностью чаще всего 185 л.с.) и 6ISBe (объемом 6,7 литра мощностью чаща всего 210, 245, 270, 285 до 300 л.с.) можно встретить сегодня на следующей отечественной и зарубежной технике:

ZhohgTong LCK6105GM, LCK6798H, LCK6898H, LCK6935H

КамАЗ 53605, 5308, 4308, 43253, 65115, 65117, 43255

МАЗ 4371W2 «Зубренок», 5516W4-420-000, 5551W3-425-000, 5337W3-440-000

AVIA D60, D75, D80, D85, D90, D100, D110, D120

Youtong ZK 6118 HGA, ZK6129H, ZK 6737 D, ZK 6852 HП, ZK6899HA

Higer KLQ 6826 Q, KLQ 6891 GA, KLQ 6928 Q, KLQ 6109GL, KLQ 6119TQ​

​и на другой технике, менее распространенной в РФ.

В нашей группе «Двигатели Cummins: отзывы, ремонт, запчасти» состоит больше 19.000 человек, среди которых немало владельцев двигателей Cummins 4ISBe и 6ISBe, а также немало мотористов, имеющих дело с данными двс. Исходя из многочисленных отзывов и комментариев, мы сделали некоторые выводы о данных двигателях и в данной статье попытаемся свести их воедино.

Регулировка клапанов КАМАЗ – Как правильно отрегулировать клапана

Если вы планируете осуществить регулировку клапанов КАМАЗ, тогда потребуется заранее подготовить авто и поставить его на смотровую канаву или на достаточно ровную поверхность для выполнения этих работ

Очень важно, не забыть поставить авто на тормоз (рекомендуется использовать ручник) или можно воспользоваться специальными противооткатными установками. Выполнив эти действия, нужно поднять кабину КАМАЗ и надежно зафиксировать специальный ограничитель автомобильной кабины КАМАЗ

Только после выполнения этих процедур осуществляется регулировка клапанов КАМАЗ.

Когда двигатель автомобиля остыл, начинаем снимать крышки клапанов, что поможет быстрее остыть стержням клапанов КАМАЗ. На автомобильном топливном насосе установлен рычаг, который нужно перевести в режим “Остановка”, что поможет предотвратить неожиданный запуск мотора. Эту процедуру в обязательном порядке необходимо выполнить, чтобы избежать несчастного случая при выполнении этого вида работ на автомобиле КАМАЗ. Кроме этого, потребуется использование ломика или надежной отвертки, которая пригодится при работе. Многие владельцы КАМАЗ, задают вопрос, как отрегулировать клапана на КАМАЗе? Чтобы верно на него ответить, рассмотрим всю процедуру по этапам.

Выставление зазора

Регулировать клапана специалисты начинают с установки расстояния между клапаном и коромыслом. Для этого используется винт и стопорная гайка – фиксатор. Затем она откручивается, чтобы установить щуп. Это фиксированная длинна: 0,35 мм для впускных клапанов и 0,45 мм для выпускных клапанов.

Затем затягивается регулировочный винт, но проверьте, чтобы щуп не фиксировался, сохранял подвижность. Следующий этап – закручивание гайки с удержанием отверткой винта. Когда зазоры выставлены, устанавливаются клапанные крышки.

Завершающий этап – проверка точности. Для этого запускается двигатель и, если он работает ровно, а постороннее дребезжание исчезло, можно эксплуатировать автомобиль. Процедура повторяется, когда не происходит существенных изменений. Регулировку клапанов 65115,6520 (Евро4) КАМАЗ нужно доводить до конца, нельзя довольствоваться посредственным результатом. Это пустая трата времени и сил.

«Грузовой автосервис 24 Вольта» решает технические задачи различной сложности, включая выставление зазоров клапанов на месте. Чтобы воспользоваться нашими услугами, необходимо сделать телефонный звонок, сообщить, куда приезжать и описать проблему.

Работа мастеров начинается с проведения диагностики. Затем оперативно устраняется проблема, водитель продолжает движение. При этом получает такие преимущества:

• квалифицированную информационную поддержку;
• экономию средств и времени, так как не нужно заезжать на СТО;
• точность;
• добросовестность, ориентированность на клиента;
• демократичное ценообразование. Оплачиваются только выполненные работы, установленные запчасти.

Помните, что регулировать клапана КАМАЗ необходимо каждые 60 000–100 000 пробега. Не стоит игнорировать эту операцию, так как она обеспечивает комфорт управления грузовым автомобилем, снижает риск возникновения поломок в дороге.

Звоните, вызывайте «Грузовой автосервис 24 Вольта», решайте технические задачи просто и быстро.

Источник

Зачем проводится регулировка клапанов?

Эксплуатация двигателя неизбежно вызывает нарастающую разбалансировку рабочих узлов и деталей. Это происходит как вследствие штатной работы, так и при нарушениях правил эксплуатации дизельных агрегатов. Результатом становятся отклонения в зазорах клапанов от оптимального показателя.

Продолжительная работа двигателя, имеющего признаки неисправности, ускоряет его износ и потенциально грозит более серьезными поломками вплоть до полного выхода агрегата из строя. Перед тем, как отрегулировать зазоры клапанов, следует устранить причины, которые вызвали разбалансировку. В противном случае неисправность проявится вновь в скором времени. Основными причинами являются:

• ранее неправильно проведенная регулировка зазоров и ошибки при затягивании болтов в
• головке цилиндра;
• физический износ или другие поломки в узлах ГРМ;
• использование некачественной охлаждающей жидкости, вызвавшее перегрев двигателя;
• загрязнение воздушного тракта;
• загрязнение моторного масла;
• поломки, связанные с неполным прогоранием топлива;
• чрезмерно долгая работа на высоких оборотах;
• злоупотребление запуском двигателя с помощью эфира.

Яркими признаками того, что двигатель требует немедленного техобслуживания, являются металлический стук в работающем агрегате, повышение расхода топлива и падение мощности агрегата.

Даже если не было ни одного из выше перечисленных происшествий, через каждые 150-200 тыс. км пробега необходимо производить регулировку клапанов просто в профилактических целях.
