Устройство крана КС-5363
Пневмоколесный кран КС 5363 относится к числу специальной техники с несколькими основными системами управления.
Управление краном осуществляется:
- Механической системой.
- Гидравлической системой.
- Электрической системой.
Управление механической системой осуществляется с пульта. Он отвечает за тормозную систему, коробку передач, колеса и опоры. Когда необходимо осуществить переезд и стать в определенном месте водитель-механик используют эту систему.
Гидравлическое оборудование необходимо для осуществления поднятия и опускания грузов. Основной элемент этой системе – это шестеренный насос НШ-32Э. Кроме этого, оборудование состоит из гидробака, насоса, аккумулятора, турбопроводов, исполнительных цилиндров.
В состав электрического управления входят генераторы постоянного тока. Один из них осуществляет работу лебедки и крана. Другой генератор работает вместе с дизелем и двумя аккумуляторами.
Особенности КС-5363
Стрелковый кран имеет следующие особенности:
- Сохранение высокой эффективности с дизельным генератором.
- Невысокая стоимость и ремонтопригодность.
- Низкая стоимость обслуживания и ремонта.
- Возможность использования грейфера с ковшом.
- Платформу можно поворачивать, даже если стрела не нагружена.
- Наличие пневмоколесной системы повышает управляемость крана.
- Межколесное расстояние составляет 2,4 метра, что заметно повышает баланс и устойчивость.
Гидравлическая система
Основной элемент гидравлической системы – шестеренный насос НШ-32Э. Значение производительности этого элемента 32 л/мин, давления 10,5 Мпа. Начало действия системы происходит при поступлении масла из гидробака в насос.
За счет специального цилиндра происходит перемещение масла к исполнительным цилиндрам. Необходимое давление поддерживается за счет крана, находящегося в распределителе. Масло давит на поршень, который, в свою очередь, приводит механизм в действие.
Модификация КС 5363 , технические характеристики
Одной из самых распространенных модификаций модели является КС-5363А. Она имеет грузоподъемность 25 тонн. Но достигается она только после установки выносных аутригеров. При невыставленных опорах поднимать краном можно до 14 тонн груза.
Технические характеристики оборудования:
- Длина стрелы – 18 м. (возможность увеличить или уменьшить стрелу за счет секций в диапазоне от 15 до 32 м).
- Наличие управляемого и неуправляемого гуська длиной 10 м.
- Башенно-стреловое снаряжение имеет высоту 15 метров.
- Клюв имеет длину до 15 метров.
Модель укомплектована дизель-электрическим многомоторным приводом. Питание установки осуществляется за счет дизельного двигателя ЯМЗ. В качестве источника питания может использоваться внешняя сеть.
Оборудование, его виды и технические параметры
Техника КС-5363 комплектуется основным и сменным оборудованием. К основному относятся решётчатая стрела и канаты, а к сменному — удлиненные стрелы, устройства с гуськами, а также башенно-стреловые элементы.
Основное
| Характеристики | Ед. измерения | Данные |
| Длина стрелы | м | 15 |
| Диаметр главного каната | мм | 21 |
| Длина главного каната | м | 140 |
| Диаметр вспомогательного каната | мм | 21 |
| Длина вспомогательного каната | м | 95 |
Сменное

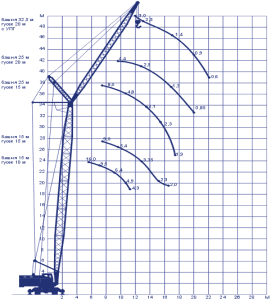

| Наименование характеристики | Удлиненные стрелы | Стрелы с гуськом | Башенно-стреловое приспособление | |
| На основной подвеске | На вспомогательной подвеске | |||
| Длина сменной стрелы, м | 20 — 30 | 20 — 30 | 20-30 | 10 |
| Высота башни | — | — | — | 20 — 30 |
| Вылет сменной стрелы, м | 5,5-26,3 | 5,5-14,2 | 13,4-23,7 | 10,5 — 17,2 |
| Грузоподъемность с опорами, т | 0,5 — 16,2 | 1 — 13,5 | 0,5 4,2 | 1,9 — 5,5 |
| Грузоподъемность без опор, т | 0,3 — 6 | 0,5 — 5 | 0,5 — 2 | 0,4 — 3,5 |
| Высота подъема крюка, м | 10,2 — 23,9 | 15 — 28,9 | 16,4 — 30,5 | 22,1 — 38,2 |
| Скорость подъема и опускания, м/мин | 1,5 — 11 | — | — | 3 — 22 |
Видео обзор крана КС-5363:
Описание и назначение
КС-5363 – высокопроизводительная крановая установка, разработанная в 1971 году. До 1994 года было выпущено несколько тысяч экземпляров этой модели, которая считалась одним из самых востребованных пневматических кранов на территории СССР. Автокран выпускался в Украинской СССР, в Одессе. Сфера применения данного автокрана во многом схожа с задачами, в которых используются классические краны, построенные на базе автомобильного шасси КамАЗ. Так, модель КС-5363 широко востребована в строительстве жилых и промышленных построек, перевалке сыпучих грузов грейфером, а также используется в целях перевозки громоздкого технического оборудования. Кроме того, в возможности этой автокрановой установки входит работа в крупных логистических центрах и других серьезных организациях, которым не хватает мощности относительно слабых манипуляторов. Более того, техника считается более востребованной в поисково-спасательной деятельности – например, при разгрузке и растаскивании завалов, возникших в результате разрушений городской инфраструктуры, стихийных и природных бедствий и т. д.
Кран КС 5363
Аренда крана КС 5363 в Москве от 900 рублей в час: доставка на объект, пусконаладочные работы, предоставление опытного оператора с соответствующими допусками. Кран КС 5363 грузоподъемностью 25 тонн для проведения строительных, монтажных, погрузочно-разгрузочных работ по доступной цене.
Стреловой кран КС-5363 разработан в 1970 году: он предназначен для проведения монтажных и погрузочно-разгрузочных работ. Его применяют для перевалки сыпучих грузов при помощи грейфера, подъема стройматериалов массой до 36 тонн, постройки зданий, дорожных работ и пр. Оснащен пневмоколесным ходом, благодаря чему обеспечивается простота эксплуатации, хорошая устойчивость, возможность использования выносных опор, маневренность и вездеходность. Кран допускается использовать как на стройплощадке, так и в городских условиях – он не портит асфальт при работе или доставке на заданное место.
Главные параметры установки
В нескольких таблицах сведены основные характеристики оборудования.
| Минимум | Максимум | |
| Вылет крюка, если не выставлены опоры выносные телескопические, м | 3,3 | 25,1 |
| Вылет крюка, когда установка на опорах телескопических, м | 2,1 | 7,5 |
| Вынос стрелы от установки, м | 2,5 | 15,9 |
| Вероятный подъем | 13,7 м | 6,4 м |
| Скорость при подъеме тяжести, м/мин | 7,5 | 9,0 |
| Скорость спуска груза, м/мин | 0,7 | 9,0 |
| Вращение кабины, об/мин | 0,1 | 1,3 |
| С какой скоростью установка двигается, км/час | 3,0 | 20 |
| Опорная нагрузка | 324 кН | |
| Осевая нагрузка | 174 кН | |
| Малый радиус кривизны поворота, м | 10,3 | |
| Угол подъема дороги | 15° | |
| Двигатель дизельный | 180 л.с. | |
| Двигатель электрический | 166 кВт | |
| Колея колес спереди | 2,4 м | |
| Колея колес сзади | 2,4 м | |
| Сколько весит кран | 33 т | |
| Противовес, т | 4,0 |
Параметры установки при ее движении:
| Вес груза | 14 т |
| Процентное отношение | 56 |
| Уклон рабочей площадки | 3 |
Основные значения стрелы:
| Длина | 15 м |
| Максимальное наращивание | 30 м |
| Вынос гуська | 5–10 м |
| Объем грейфера | 2 куб. м |
Здесь можно скачать для сравнения информацию по характеристикам пневмоколесных и гусеничных кранов, где, в том числе, описан и КС-5363.
Кабина машиниста
Фронтальная зона кабины самоходного крана оборудована приборной панелью. Она содержит манометр с термометром, вольтметр с амперметром, различные рычаги, а также переключатели. По бокам от этой панели размещены контроллеры с визуальными приборами, отображающими отбор мощности. Здесь же расположено рулевое управление конструкцией.
Кабина оснащена электрическим обогревателем, присутствует возможность на морозе прогревать стекла, есть стеклоочистители и вентилятор. Операторское кресло регулируется как по высоте, так и по углу откидывания спинки. Поскольку фронтальная (вместе с боковыми сторонами) стенка частично остеклена, оператору предоставляется круговой обзор, позволяющий наблюдать за работой оборудования и всех узлов.
В установке присутствует ограничитель грузоподъемности марки ОГП-1. Чтобы не допустить высоту подъема у крюка за пределы допустимых параметров, использован шпиндельный концевик. Он срабатывает, когда вал лебедки поворачивается на установленный угол.
Шестерней такой выключатель соединен непосредственно с самой лебедкой. Ограничитель необходимо регулировать, когда произведен ремонт рабочего оборудования либо грузового каната. Чтобы предотвратить вероятность запрокидывания нагруженной стрелы, оборудование непременно обеспечивают телескопическим упором.
Описание агрегата
Кран КС-5363 по паспорту — дизель-электрическая конструкция грузоподъемностью 25 т. Оснащена она двумя крюками механизмов для основного подъема (25 т), а также вспомогательного перемещения (5 т). Еще на кране используется грейфер с парой канатов и ковшом, емкость которого 2 куб. м. Используется на кране, чтобы увеличить его грузовые характеристики, многомоторный привод, который питает индивидуальная силовая генераторная установка.
Регулировка скорости работы исполнительных узлов происходит по контуру с генератора на двигатель посредством изменения подаваемого напряжения на главном устройстве, который питает мотор.
Когда кран передвигается без груза, его кабину позволено поворачивать. Установка обеспечивает широкий диапазон для изменения в системе передвижения скоростей не только в рабочем, но и транспортном состоянии. Всеми механизмами оборудования управляют, используя смешанную приводную систему.
Главными механизмами оператор управляет, используя кнопочный пульт и два командных контроллера. Чтобы выполнять переключения КПП, управлять колесным поворотом при движении, выносными опорами, системой тормозов автокрана, блокировкой дифференциала, присутствует гидравлика насосного типа.
Дифференциалом либо опорами осуществляют управление, используя пульт на самом ходовом оборудовании, всеми остальными узлами — непосредственно из кабины оператора.
Устройство передвижения имеет два приводных моста со сдвоенными колесами. На раме присутствуют выносные телескопические опоры, хотя кран, при небольшой массе груза, способен обходиться без них. Такие специальные опорные приставки расширяют габариты базы, увеличивая ее на 0,8 м. Установку можно прицеплять сцепным устройством к тягачу, который будет перемещать его со скоростью, не превышающей 20 км/ч.
При необходимости перевозить оборудование железной дорогой, с него снимают стрелу вместе с колесами. Чтобы выполнить погрузку на шестидесяти тонную платформу, используют другой кран, позволяющий поднимать груз в 25 т.
Электрооборудование
В состав силовой установки описываемого автокрана входят:
- Дизель ЯМЗ-236.
- Начиная.
- Два генератора постоянного тока.
Для питания электродвигателей, передающих вращение механизму движения одновременно с лебедками, работает генератор ДК-303Б, вырабатывающий конечную мощность 50 кВт. Вспомогательный генератор модели П-62 питает аппаратуру цепей управления, поворотный узел, освещение. Его мощность (пасс) составляет 11 кВт.
При этом поворотный механизм способен питать главный генератор. Устройство оснащено только электродвигателями постоянного тока, которые обладают максимальной механической прочностью и гарантированно выдерживают перегрузку.
Благодаря наличию резистора можно регулировать скорость вращения электродвигателя, управляющего механизмом поворота. У остальных двигателей скорость вращения изменяется за счет изменения напряжения на основном генераторе. Делается это в соответствии с инструкцией, описывающей правила эксплуатации установки.
Оператор управляет всеми механизмами крана с помощью контроллеров.
Для запуска стрелочной лебедки необходимо нажать кнопку, перемещая рукоятку такого контроллера, чтобы убедиться, что стрела поднята или опущена. Вы можете затормозить его, переместив ручку в нейтральное положение, одновременно нажимая кнопку остановки. Поворот также осуществляется контроллером и переключателем, управляющим вспомогательным генератором.
Для повышения точности нагрузки при монтаже оборудования используется главный генератор с контроллером лебедки. Для поворота вправо рукоятка ставится в то же положение, что и при подъеме, для поворота влево — как при спуске. При переводе обеих рукояток в положение «Нейтраль» механизм останавливается. Запрещается выполнять комбинацию движений при выполнении контроля скорости.
Таким же образом осуществляется управление механизмом движения. Двигатель запускается нажатием кнопки «Пуск» при плавном перемещении рукоятки контроллера между положениями 1 и 5 для увеличения скорости. В зависимости от состояния рукоятки в положениях «Право» или «Лево» кран движется вперед/назад.
Для увеличения скорости необходимо выполнить следующие операции: поставить рукоятку управления в нейтральное положение, затем установить кнопку переключения передач на следующую скорость, нажать «Старт», после чего плавно переместить рукоятку управления туда, куда нужно двигаться.
Для осуществления электрического торможения при движении агрегата рукоятку управления необходимо перевести в нейтральное положение, затем нажать по очереди кнопку «Тормоз», удерживая ее. Когда вы прекращаете нажимать на кнопку, тормозная система автоматически перестает блокироваться.
Остановка на короткий промежуток времени производится переводом рукоятки в нейтральное положение, нажатием кнопки «Стоп» и последующим включением тормоза механизма перемещения установки. Для длительной стоянки необходимо использовать стояночный тормоз.
Описание башенного крана кс – 5363 и технологического процесса в котором он участвует
Для путевой конструкции был выбран полноповоротный кран на пневмоколесном шасси грузоподъемностью 30 т КБ — 5363. Этот кран оснащен опорными стойками, снижающими удельное давление шасси на грунт, тем самым увеличивая грузоподъемность грузоподъемность крана и продление срока службы ходовой части, так как отсутствует избыточное давление воздуха в колесах. Кран имеет достаточно хорошо оборудованную кабину управления, которая имеет отличный обзор, эти факторы позволяют минимизировать психологическую нагрузку на оператора — машиниста крана и его утомляемость.
Кран оснащен комбинированным дизель-электрическим приводом и электрогидравлическим приводом, что обеспечивает высокую плавность всех движений. Кран предназначен для монтажа сборных железобетонных и стальных конструкций, технологического оборудования промышленных предприятий, для монтажа дорожных конструкций, а также для погрузочно-разгрузочных работ.
Лебедка главного подъема крана имеет традиционную однодвигательную схему, в которой двигатель соединен с трехступенчатой коробкой передач посредством муфты, выходной конец которой соединен с барабаном. Муфта, соединяющая двигатель и коробку передач, имеет фрикционную поверхность, облегчающую работу тормоза, удерживающего груз и крюковую подвеску от свободного перемещения при остановленном двигателе.
Устройство установки
За все годы серийного производства удалось разработать и наладить выпуск различных модификаций крана модели КС-5363, имеющего пневмоколесный привод. Они отличаются буквенной маркировкой (от А до Е).
Преимущества этого крана видны уже по прилагаемой к нему документации:
- Производительность устройства не снижается благодаря работе с дизельным генератором тока.
- Обслуживание установки доступное, довольно простое.
- Допускается использование при работе вспомогательных приспособлений и блоков.
- Платформа поворачивается при отсутствии нагрузки на крюке.
- Легкое управление движением.
- Запчасти для работ по ремонту доступны.
Благодаря достаточной удаленности колесных баз кран устойчиво балансирует, обеспечивается стабильность конструкции при выполнении грузоподъемных действий.
Особенности устройства кранов КС-5363
Кран КС-5363
Спецтехника была разработана еще в 1971 году. В 90-х гг. модель КС-5363 весом 33 тонны была одной из наиболее популярных и востребованных на рынке. Машина оснащена индивидуальным электроприводом и помещена на специальную ходовую установку с двумя осями. Конструкция дополнена буксирным оборудованием и выносными опорами для обеспечения поворотов. Монтируются они при помощи гидропривода.
Техника, способная поднимать грузы от 3,3 тонн, справляется с задачами, которые выполняют классические краны. Модель используется при возведении промышленных и жилых строений, перевалке сыпучих материалов, а также для транспортировки громоздкого оборудования весом до 14 тонн.
Оснащение кабины
Устройство кабины крана КС-5363
Для пневмоколесного крана КС-5363 создавалась практичная кабина с большим лобовым стеклом, располагающимся в передней части. На приборной доске располагаются устройства, позволяющие контролировать работу машины: вольтметры, манометр, амперметры, термометр и прочие. По обе стороны имеются специальные командоконтроллеры для управления механизмами и оборудование для регулировки разворота колес и скорости крана.
В кабине есть печь для обогрева в зимнее время и вентилятор для использования в жару. Для оператора предусмотрено удобное кресло с возможностью регулировки высоты.
Модель КС-5363 – мощный кран с грузоподъемностью до 30 тонн. Техника незаменима в строительной сфере. Основные достоинства – недорогой сервис, простота управления, возможность поворота основы, долговечность и возможность эксплуатации в сложных условиях. При необходимости кран функционирует в тандеме с грейфером с ковшом.
Ходовая часть
Механизм передвижения обеспечивается посредством создания крутящего момента в нескольких мостах. Каждая ось (которых в тележке две) вращает 4 колеса. Чтобы повысить характеристики грузоподъемности, дополнительно установлены опоры выносного типа с гидравлическим приводом. Благодаря им габариты техники расширяются, достигая параметра в 5 м.
Задний мост обеспечивает вращение всех колес. Для транспортировки оборудования используют метод буксировки либо погрузку крана на железнодорожную платформу. Для первого варианта установку складывают, при погрузке необходимо снимать дополнительно колеса со стрелой.
Модификации КС-5363
За 23 года украинский завод выпустил несколько разновидностей кранов, которые имели буквенные обозначения: А, Б, С, Д, Е.
Начиная с модификации «Б» краны оснащены устройством увеличения грузоподъемности (УПД).
Буквы «HL» обозначают северную модификацию. Металлоконструкции данной модификации изготавливаются из марок стали с улучшенными техническими характеристиками для работы в климате с низкими температурами (до -70ºС). Рулевая кабина оборудована стеклоочистителями и системой обогрева.
Наличие букв М, АМ означает армейские модификации, краны выпускались по заказу Минобороны СССР.

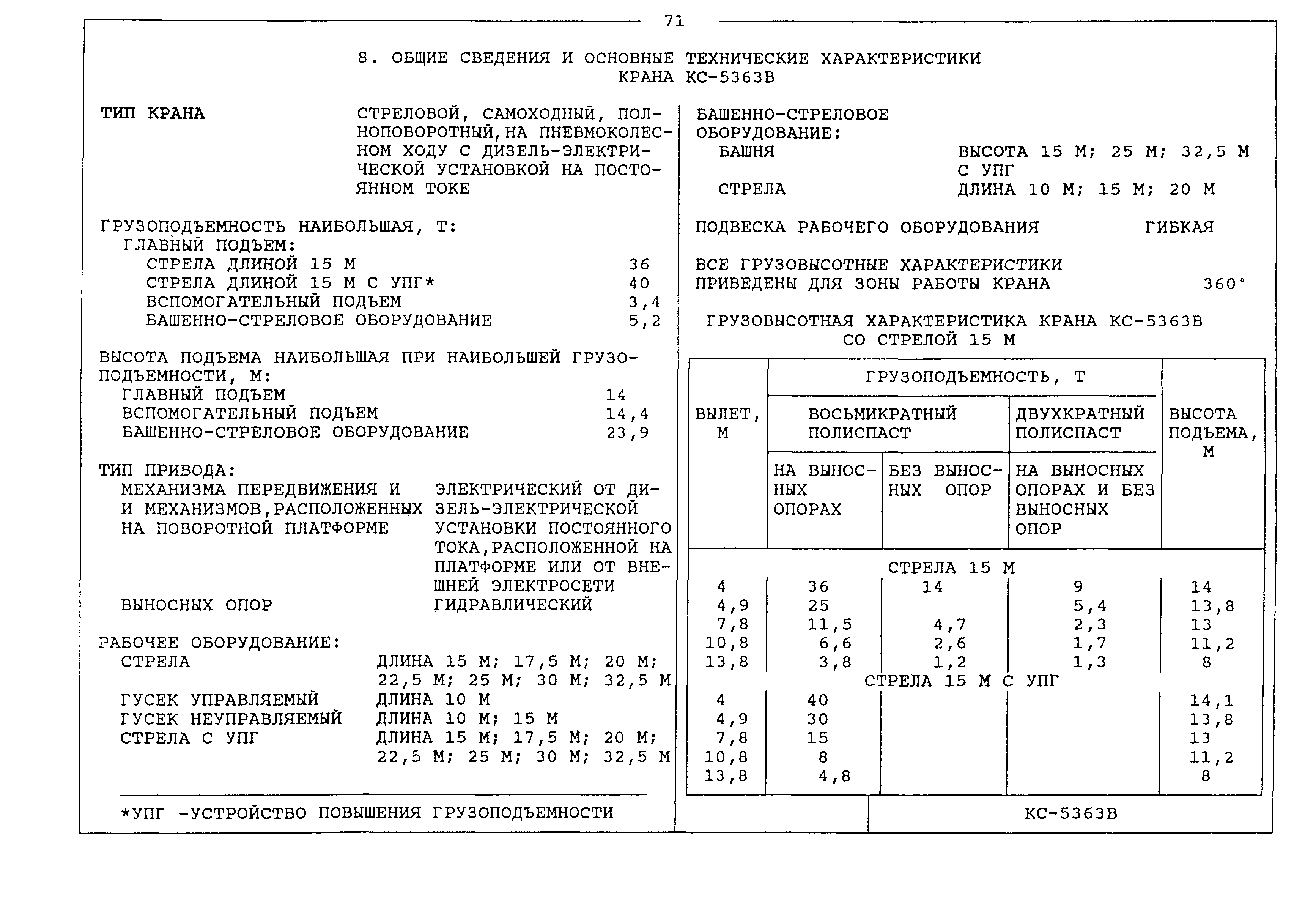

Технические характеристики
На момент создания краны серии КС-5363 по своим техническим характеристикам не уступали зарубежной технике. Широкая унификация узлов и дублирующий силовой привод позволяют работать в городских условиях, а также в открытом поле или в карьере. Для обеспечения безопасности работы установлен ограничитель, не позволяющий начинать работу с перегрузкой.
Параметры машины:
- грузоподъемность крана в движении — 14 тонн;
- максимальная грузоподъемность — до 36-40 тонн (в зависимости от модификации);
- вес — 33 тонны;
- длина машины в транспортном состоянии — 20,3 м;
- транспортная ширина – 3,29 м;
- ширина с опорными ногами — 4,2 м
- высота (без стрелы) — 3,9 м.
Электрооборудование
В состав силовой установки описываемого самоходного крана включены:
- Дизель ЯМЗ-236.
- Стартер.
- Два генератора, вырабатывающих постоянный ток.
Чтобы обеспечить питанием электродвигатели, передающий вращение механизму передвижения одновременно с лебедками, действует генератор ДК-303Б, выдающий конечную мощность в 50 кВт. Вспомогательный генератор модели П-62 питает оборудование цепей управления, поворотного устройства, освещения. Его мощность (паспортная) — 11 кВт.
Одновременно механизм поворота способен питаться основным генератором. Установка снабжена электродвигателями только постоянного тока, обладающими максимальной механической прочностью, гарантированно отличающимися способностью противостоять перегрузкам.
Благодаря присутствию резистора удается регулировать частоту оборотов электродвигателя, управляющего поворотным механизмом. У остальных моторов частоту вращения изменяют посредством перемены напряжения на главном генераторе. Это выполняется по инструкции, описывающей правила эксплуатации установки.
Всеми крановыми механизмами оператор управляет, используя контроллеры.
Для пуска стрелочной лебедки нужно нажать кнопку, одновременно переместив рукоятку такого контроллера, чтобы обеспечить подъем либо опускание стрелы. Затормозить ее можно, переведя рукоятку на нейтраль при одновременном нажатии останавливающей кнопки. Поворота осуществляют также контроллером и переключателем, подающим команду вспомогательному генератору.
Чтобы повысить точность подачи груза при монтаже оборудования, применяют основной генератор с лебедочным контроллером. С целью повернуть направо рукоятку ставят в такое положение, как при подъеме, чтобы повернуть налево — как при спуске. Перемещение обеих рукояток в позицию «Нейтральная» останавливает механизм. Запрещено выполнять совмещение движений, когда производится регулирование скоростей.
Аналогично происходит управление механизмом передвижения. Запуск двигателя выполняется нажатием кнопки «Пуск» при одновременном плавном переводе рукоятки контроллера между положениями 1 и 5 для увеличения скорости. В зависимости от состояния рукоятки в положениях «Вправо» либо «Влево», происходит перемещение крана вперед/назад.
Видео: в кране КС-5363.
Чтобы увеличить скорость движения, требуется выполнить такие операции: поставить рукоятку контроллера в нейтральную позицию, затем выставить ручку КПП на следующую скорость, нажать «Пуск», после чего плавно переместить рукоятку контроллера туда, куда необходимо двигаться.
Чтобы выполнить электрическое торможение при движении установки, рукоятку контроллера нужно поставить на нейтральное положение, затем поочередно нажать кнопку «Тормоз», удерживая ее. При прекращении нажатия на кнопку система торможения автоматически перестает быть заблокированной.
Остановку на короткий временной промежуток обеспечивают, переводя рукоятку на нейтральную позицию, нажимая «Стоп», а затем включая тормоз, принадлежащий механизму передвижения установки. При длительной стоянке непременно применяют стояночный тормоз.
