Самосвальный прицеп для мотоблока Нева своими руками: как сделать, чертежи и размеры, фото

Необходимы ли права на мотоблок с прицепом

Существует огромное количество подсобных работ, в каких используются мотоблоки. И на нынешний денек нигде в официальных документах не прописано, что управление мотоблоками просит наличие прав. По законодательству мотоблоки не относятся к тс, которые вровень с иными категориями участвуют в дорожном движении. Потому можно смело выезжать на поля и проселочные дороги, которые не контролируются ГАИ (Госавтоинспекция МВД России — ведомство МВД России, которое осуществляет специальные контрольные, надзорные и разрешительные функции в области обеспечения безопасности дорожного движения).

При передвижении по дорогам общего использования нужно учесть, что данный транспорт не имеет права двигаться по ним. Это верно обязано прописываться в техпаспорте на мотоблок. Но, есть моменты, когда приходится пересекать такие автодорожные участки. Если попасть на контрольную машинку автоинспекции, то можно получить достаточно противные последствия. Инспектор может инспектировать всякую технику, находящуюся на дороге публичного использования, и в праве выписать штраф за такую езду, ведь мотоблок относится к технике, пусть даже для обработки земли.

Также шофер мотоблока должен знать правила дорожного движения, даже при отсутствии прав на вождение. Потому автоинспектор в праве востребовать хотя бы одну открытую категорию на использование транспортным средством, чтоб удостовериться в знании основ дорожного движения, но это касается лишь дорог общего использования.

Выходит, что прав на мотоблок и не нужно, в то же время нужен документ, который подтвердит познание правил поведения и движения на дороге.

Водителям самодельных мотоблоков с прицепов совсем не рекомендуется выезжать на дороги, чтоб не попасться на глаза ГАИ (Госавтоинспекция МВД России — ведомство МВД России, которое осуществляет специальные контрольные, надзорные и разрешительные функции в области обеспечения безопасности дорожного движения). В неприятном случае, это угрожает огромным штрафом.

Сконструировать прицеп для мотоблока своими руками по чертежам и размерам не представляет большенный трудности. Основное, иметь желание и уметь обращаться с инвентарем. На нашем веб-сайте можно избрать схему и просмотреть фото, изготовленные обладателями прицепов. Имея в хозяйстве такового ассистента, работу можно выполнить в пару раз резвее и получить от этого большущее наслаждение.

Теги: виды, самый, способности, довольно, дозволяет, использования, типа, сложные, ст, сделать, мощность, отыскать, тяжести, движок, различных, приварить, трактора, весьма, шарнира, съемным, 1-ый, соединяется, жесткости, дерева, почти все, дальше, рубрики, древесные, принципиально, разглядим, делается, поперечные, сечения, габариты, среднем, досок, установить, центр, придется, агрегата, разработке, избираем, опоры, транспортировки, более, мастера, выше, почаще, благодаря, работает

Плуг для мотоблока своими руками чертежи

Исходя из опыта людей которые делали плуг для мотоблока своими руками и чертежи, то нужно сделать лемех плуга съемным, чтобы затачивать его перед пахотой.

Лучший материал для изготовления режущей части плуга для мотоблока- легированная сталь 9ХС, идущая на диски циркулярных пил.

Сгодится и сталь 45, которая доводится до твердости HRC 50-55 закалкой. Если к вас есть только рядовая сталь, например углеродистая Ст.5, не подлежащая термической обработке, то ее тоже можно приспособить для резки пласта земли, отбив режущую кромку холодного лемеха на наковальне, и затем наточив ее.

Отвал для плуга мотоблока

Способ изготовления отвала №1. Рабочей поверхности отвала должна быть придана цилиндроидальная форма. Если есть листогибочные вальцы, то придать заготовке требуемую форму нетрудно.

Чтобы этого добиться, заготовку отвала, вырезанную газовой или электросваркой (либо ножницами) из стального листа толщиной 3-4 мм, подают на вальцы под углом 20°-23°, выгибают её, а затем молотком придают требуемую форму по шаблону.

Чертеж отвала плуга из листа стали 3 мм

Способ №2. Заготовкой для отвала может быть стальная труба с диаметром 550-600 мм и с толщиной стенки 4-5 мм. Вначале из плотного картона изготавливают шаблон отвала, затем шаблон прикладывается к трубе так, чтобы нижняя образующая шаблона отвала составляла с образующей цилиндрической трубы угол 20-23°.

Контур отвала рисуется мелом, затем он вырезается газовой сваркой и обрабатывается наждаком. Если необходимо, то форму отвала доводят молотком по имеющемуся шаблону.

Форма отвала плуга из трубы с диаметром 550-600 мм и с толщиной стенки 4-5 мм

Способ №3. Самым трудоемким способом получения отвала является помещение его заготовки в горн для нагрева (или нагрев ее другим способом). Затем заготовку гнут по матрице, в качестве которой можно брать отвал от другого плуга.

Материалом корпуса плуга служит стальной лист марки Ст.3-Ст.10 с толщиной 3 мм.

Чертеж деталей плуга:

• а – лемех из легированной стали;
• б — боковой щиток стойки, Ст3;
• в — распорная пластина, Ст3;
• г — пластина основания плуга, Ст3;
• д — полевая доска, уголок 30х30 мм;
• е — стойка, труба диаметром 42 мм

Рекомендуем вначале выполнить части плуга из плотного картона и соединить их между собой склеиванием с выдерживанием соответствующих углов. Так, значения угла альфа на разных частях корпуса плуга составят от 25° до 130°, значения угла гамма — от 42° до 50°. Если самодельная модель плуга из картона устроила вас по всем параметрам, смело начинайте работу с металлом.

Когда стальные части плуга будут сделаны, то для сборки его корпуса будет нужен вспомогательный лист стали толщиной 2-3 мм с размерами 500х500 мм, а также потребуется сварочный аппарат. На вспомогательном листе с отступом от краев 40 мм откладывается угол γ0.

Сборка плуга

• 1 — лемех;
• 2 — боковой щиток стойки;
• 3 – вспомогательный лист 2-3 мм

С использованием клиньев с углом α0=25° на вспомогательный лист устанавливается лемех и приваривается к листу точечно с двух сторон.

С лемехом стыкуется боковой щиток стойки в вертикальном положении так, чтобы его край заходил за край лемеха на 5-8 мм, при этом поднят боковой щиток должен быть выше, чем лезвие лемеха (то есть выше вспомогательного листа) на 6-10 мм, чтобы не мешать лемеху подрезать землю. Щиток также слегка приваривается к лемеху и к вспомогательному листу.

Затем к лемеху максимально плотно и без зазора прикладывается отвал, чтобы их поверхности были одним целым. Угол между верхним обрезом отвала и лезвием лемеха равен (γmax − γ0) = 6-8°.

Крепление лемеха плуга

1. — лемех;
2. — винт с потайной головкой М8;
3. — отвал;
4. — пластина основания;
5. — уголок 30х30х90 мм;
6. — гайка М8

Если обнаруживается, что углы и/или поверхности не соответствуют, то отвал дорабатывается молотком. После подгонки отвала к лемеху он сзади прихватывается сваркой как к лемеху, так и к боковому щитку. Затем боковой щиток сваривается с распорной планкой и пластиной основания, к последней сваркой прихватываются упорные уголки для лемеха.

Плуг еще раз подвергается осмотру и сваривается капитально, при этом вспомогательный лист, используемый для сборки плуга, отделяется от его корпуса зубилом или «болгаркой» с отрезным диском. Упорные уголки лемеха капитально привариваются к пластине основания. Затем все сварные швы зачищаются, а поверхности отвала и лемеха обрабатываются шлифшкуркой.

Тормоза

Для того чтоб прицеп случаем не покатился на уклоне и крепко стоял на дороге, для него предугадывают простейшую тормозную систему. Как создать тормоза на прицеп к мотоблоку? Идеальнее всего употреблять стояночную систему от кара либо байка и закрепить механизм около водительского места с помощью болтов.

Как и в любом тс, тормозная система является одним из причин сохранности дорожного движения. Без помощи других можно создать тормоза, применив трос, тягу и барабан:

1. На ступице 1-го из колес закрепляется барабан.
2. Берут диск тормоза и приваривают к нему маленький отрезок трубы.
3. Надевают механизм на ось.
4. Закрепляют тормозные колодки с тросом на ось, трос протягивают к рычагу около сидения водителя.

На два колеса тормоза обычно не устанавливают. Хватает и 1-го стояночного тормоза для прицепа к мотоблоку.

Как сделать самодельное прицепное устройство для мотоблока

Если вы решили сделать самодельное прицепное устройство для мотоблока, то давайте возьмемся за реализацию. Чтобы изготовить данный прицеп, придется потратить несколько дней работы работы. Грузоподъемность прицепа рассчитывалась на вес перевозимого груза в 400-450 кг. Когда проводилось испытание, прицеп с легкостью вмещал 6-7 мешков с картошкой.

Проблем с перегрузкой не было. Прицеп проектировался для перевозки грузов мешками, поэтому откидные борта не предусмотрены.

Заранее продумываем конструктивную часть проекта. Состоять прицеп будет из достаточно прочного водила, кузова, рамы из стальных уголков и надежных колес.

1. Кронштейн навесных орудий мотоблока;
2. Консоль;
3. Прицепное устройство;
4. Подножка, используем доску s20;
5. Сиденье для водителя, используем доску s20;
6. Рама;
7. Кузов, используем доску s20;
8. Опорная балка, используем три бруса 50х50;
9. Болт М8;
10. Кольцо упорное, используем трубу 58х4;
11. Два колеса, сняты с мотоколяски СЗД.

Состоит прицепное устройство для мотоблока прицепа из нескольких деталей. Разные части соединяем между собой сваркой. Место соединения дышла и поворотной части наиболее нагружено, поэтому усиливаем это место дополнительными ребрами жесткости.

Для изготовления рамы используем обрезки труб круглого и прямоугольного сечения, и стальные уголки. Конструкция получится слегка замысловатой, но с дополнительным запасом прочности. Причиной послужил сложный рельеф и сложные эксплуатационные условия прицепа.

1. Для раскоса используем уголок 21х21х3; 2. Рамку для сиденья также делаем из уголка 21х21х3; 3. Стояк делаем из трубы50х25х4; 4. Стойки сиденья делаем из уголка 40х40х4; 5 и 14. Для передних подкосов используем трубу 50х25; 6 и 15. Для лонжеронов продольных используем уголок 40х40х4; 7 и 8. Правые опоры колесной оси изготавливаем из уголка 32х32х4; 9 и 16. Задние подкосы делаем из трубы 50х25; 10. Для изготовления усиливающей поперечины используем уголок 40х40х4; 11. Корпус продольного шарнира изготавливаем из трубы 58х4; 12. Для изготовления колесной оси используем пруток, диаметром 30 мм; 13 и 17. Для лонжеронов поперечных используем уголок 40х40х4; 18. Для изготовления косынки, используем металл s4.

Если большие нагрузки на прицеп не планируются, можно сделать более простой вариант.

1. Корпус поворотного узла;
2. Для дышло используем трубу 49х3, L1820;
3. Для рамки подножки используем уголок 25х25х4;
4. Для упора используем трубу 58х4;
5. Для ребра жесткости используем сталь s4;
6. Для накладки используем полосу 25Х4.

Колесная ось для прицепа к мотоблоку

Для изготовления колесной оси используем стальной стержень, диаметром 30 мм. Сваркой соединяем его с лонжеронами и корпусом продольного шарнира, используя уголковые косынки и опоры. Колеса не должны выступать за габариты кузова, поэтому правильно выбираем размер оси. Сколачивается кузов 20 мм досками и усиливается стальным уголком. Далее он крепится к раме тремя прочными, опорными балками уз бруса 50х50.

https://youtube.com/watch?v=tD8pjrbcRtQ

Центр тяжести перевозимого груза обязан находиться ближе к передней части, как принято для одноосевых прицепов. Колеса взяты от мотоколяски СЗД. Использованы они в сборе со ступицей, и обточены концы осевого стержня в соответствии с диаметром подшипников ступицы.

Прицепное устройство для прицепа

Чтобы соединить прицеп с мотоблоком изготавливается прицепное устройство. Форма верхней части консоли взята из держака окучника, поскольку для крепления будет использован штатный кронштейн навесного оборудования. Вокруг оси в нижней части закреплен поворотный узел прицепного устройства. Между радиально-упорными подшипниками оставшееся пространство нужно забить смазкой и прикрыть пыльниками.

Важно Характеристики и отзывы о ГАЗели Некст с бензиновым двигателем Evotech

Соединение прицепного устройства и прицепа делаем шарнирным, в зависимости от сложности в эксплуатации прицепа. Дышло должно быть вставлено в трубчатый корпус продольного шарнира и зафиксировано. Это решение позволит прицепу быть независимыми от колес мотоблока, что очень упрощает управление прицепом на сильных неровностях.

Составными частями поворотного узла водила являются:

• прицепное устройство (1),
• пыльники (2),
• подшипники 36206 (3,6),
• корпус (4),
• втулка распорная (5)
• дистанционная (7),
• шайба (8),
• гайка м20х2,5 (9),
• масленка (10)
• дышло (11).

Для водителя сделано сиденье в передней части кузова. Делается оно с очень мягким основанием. Чтобы водитель мог упереться, на дышле делается подножка. Другими словами, руками водитель использует рычаги управления, а ноги опирает на специальную подножку.

Возможные вариации

Разновидности прицепов связаны со способностью модели обеспечивать транспортировку определенного груза:

• Простая тележка, где предусмотрена только одна ось. Способна максимально поднять вес в пределах 70-ти килограммов. Конструкция довольно простая и обходится сравнительно недорого;
• Когда необходима модель с грузоподъемностью от 110-ти до 120-ти килограммов, подобный вариант рассматривается в качестве универсального для применения в хозяйстве;
• Если есть необходимость заниматься перевозкой значительных тяжестей более, чем 120 килограммов, рекомендуется усложненная конструкция. Она потребует не только увеличить затратную статью расходов на материалы для проведения облицовки и саму раму, но и прочие детали. Однако, несмотря на относительную дороговизну, увеличение возможностей мотоблочного прицепа в последствии достаточно быстро окупаются.

Выбор сцепного устройства

Всякое прицепное либо навесное приспособление для мототехники, будь то тележка-прицеп, сенокосилка, окучник, борона или любое иное оснащение фиксируется посредством сцепки. Если базисный элемент не подходит, у хозяина имеется выбор – купить пригодную либо изготовить сцепку для агрегата собственными руками.

Как бы там ни было, решая, какой из вариантов механизма способен по максимуму отвечать функциям, которые исполняет агрегат, необходимо брать в расчет ряд факторов, в списке которых:

отличительные черты культиватора либо мотоблока;

• сфера использования агрегата – обязанности, которые он исполняет;
• оснащение, которое будет с ним интегрироваться;
• нагрузки;

потребность в многофункциональности.

Сиденье. Сцепка

Когда завершены все основные работы, а также проведено закрепление основных узлов, предлагается заняться сборке оставшихся элементов. В первую очередь это касается сиденья и сцепки.

• Удобнее всего приварить готовое сиденье. Подойдет автомобильное.
• В качестве альтернативного решения спереди оборудуется ящик под сиденье, где можно держать инструмент.
• По размеру он подбирается в соответствии со всей конструкцией.
• Основное условие – не пользоваться досками чрезмерно тонкими. Кроме того, закреплен ящик, должен быть надежно.

Для сцепки пригодится труба, от которой отрезается три куска. Также потребуется прицепной механизм, своеобразный тройник. Его специально разрабатывают под узел мотоблочной сцепки. К раме механизм прикрепляется болтами.

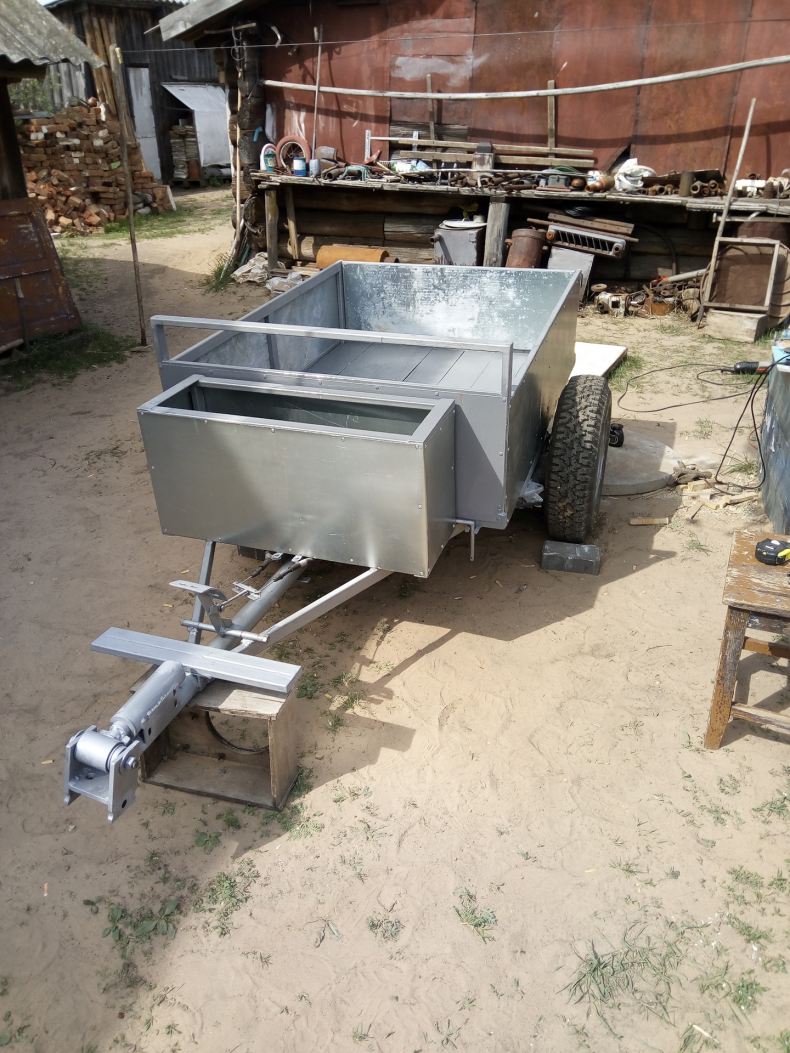

Сборка самодельного прицепа для мотоблока

Приступая к реализации проекта, мастеру-самодельщику нужно:

• создать рабочий проект или рисунок (чертеж);
• подготовить материал для рамы и других основных узлов;
• подготовить рабочее место;
• провести разметку основных элементов конструкции прицепа;
• провести выкладку и подгонку углов совмещения;
• собрать шаблоны деталей;
• провести подгонку приобретенных целиком узлов к элементам конструкции.

Необходимые инструменты и материалы

Для проведения работ необходимо подготовить весь необходимый инструмент:

• сварочный аппарат;
• болгарка с комплектом отрезных и абразивных дисков;
• измерительный инструмент – рулетка, металлическая линейка, транспортир, угольник, маркер и мел, чертилка по металлу;
• молоток, зубило, пассатижи;
• слесарные тиски, набор струбцин, сварочные зажимы;
• дрель, набор сверл по металлу;
• заклепочник.

В качестве необходимых материалов понадобятся:

• стальная квадратная или прямоугольная труба 60×60 или 60×30 мм;
• стальная квадратная труба 30×30 или 25×25 мм;
• уголок 25×25 мм;
• швеллер;
• рессоры легкового автомобиля «Москвич»;
• стальной лист толщиной 2 мм;
• оцинкованный лист толщиной 1 или 0,8 мм;
• крепежные элементы, болты, гайки, заклепки.

Для модели с жестким кузовом вместо подпружиненной конструкции колесной пары на рессорах понадобится обычная балка.

Для колес прицепа подойдут готовые автомобильные колеса от легкового автомобиля «Таврия», «Москвич» или «Жигули».

Колеса нужно подбирать сразу со ступицами, это облегчит дальнейшую сборку самоделки.

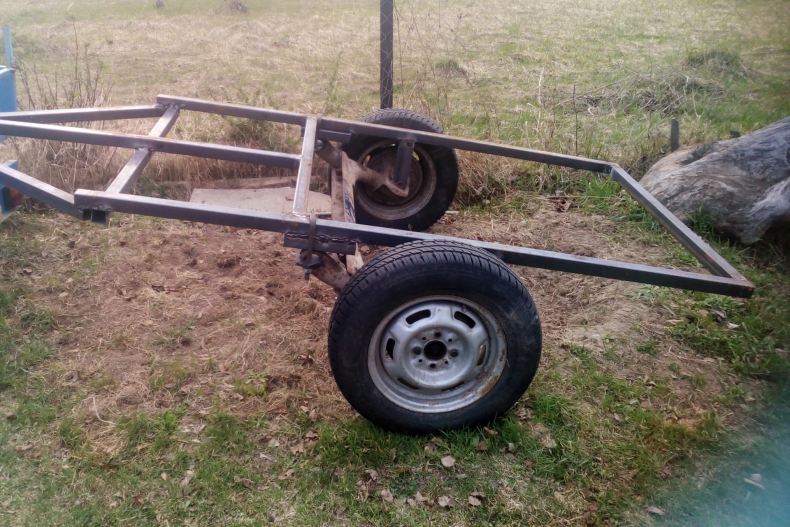

Рама

Рама прицепа представляет собой цельносварную конструкцию в виде каркасной решетки из квадратной трубы. Траверсы из квадрата 25×25 мм образуют поперечины рамы, а лонжероны изготавливаются из трубы 60×60 или 60×30 мм. Все конструктивные элементы после разметки разрезаются и выкладываются на ровной поверхности, стыки провариваются небольшими швами, каждое место соединения элементов проверяется угольником. После сборки конструкции проводится окончательная сварка всех деталей по периметру всех плоскостей. Окрашивание рамы проводится после обработки поверхности грунтовкой по металлу.

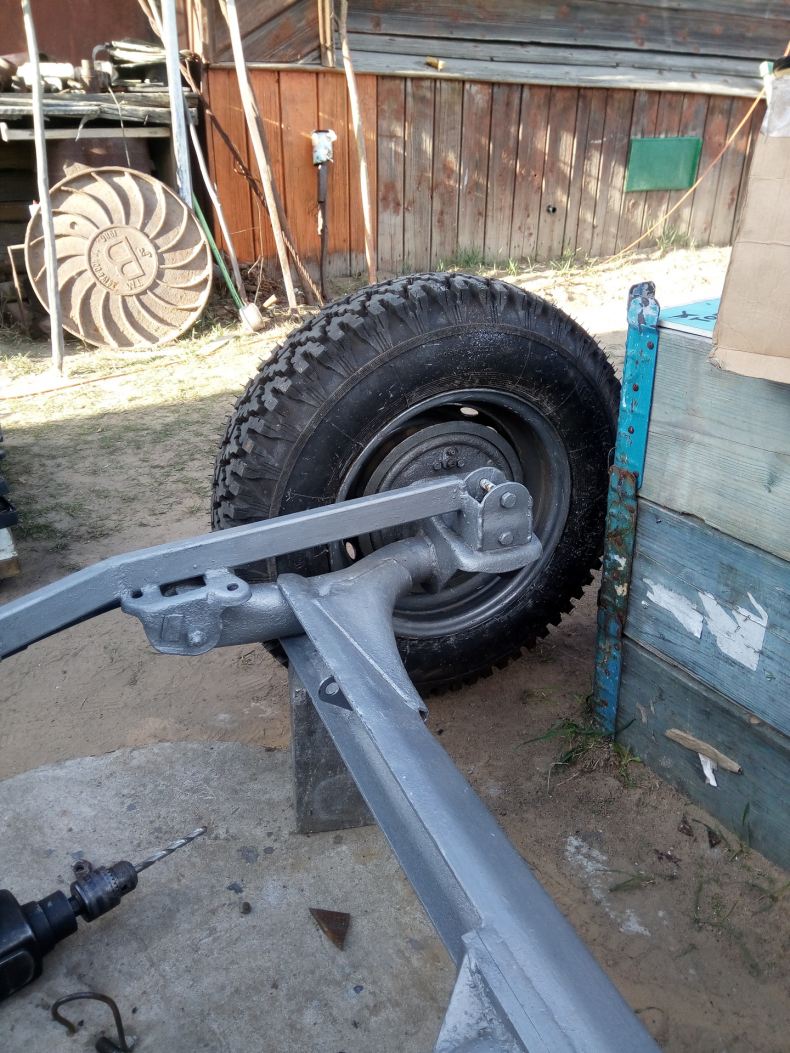

Ходовая часть

В изготовлении самодельного прицепа для мотоблока ходовая часть – самый сложный элемент.

Основой ходовой части выступает балка со ступицами на концах. Швеллера состыковываются друг с другом таким образом, чтобы они образовывали квадрат. Места стыка провариваются сплошным швом. На концах оси устанавливаются ступицы колес и провариваются.

Тщательность сборки оси проверяется путем проверки параллельности плоскостей колесных дисков. Соединение рамы и балки проводится при помощи рессор, при этом концы рессор устанавливаются в приваренные кронштейны на раме, а балку с помощью серьги прижимают к центральной части рессор.

Установленная на раму ходовая часть проверяется дополнительно на устойчивость к опрокидыванию. Как и в автомобиле, рессорная группа оси должна иметь резиновые втулки в кронштейне крепления рамы.

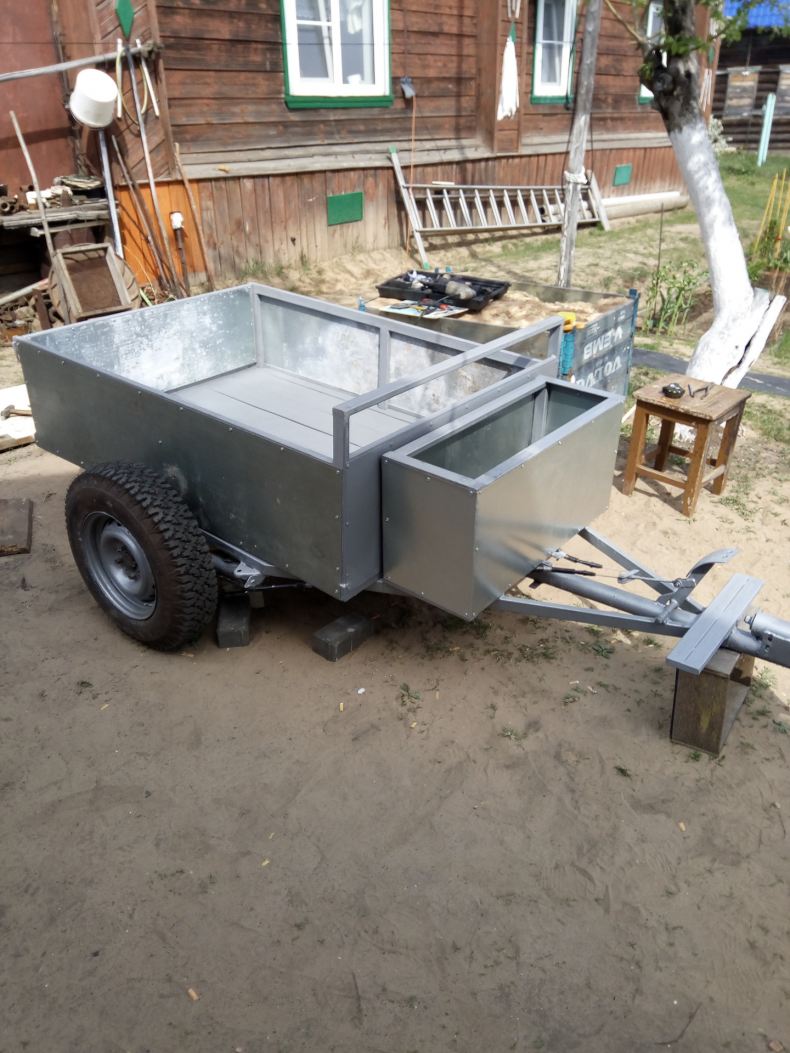

Кузов, обшивка каркаса

Платформа размечается относительно решетки с таким расчетом, чтобы были оставлены припуски для крепления стоек бортов. Передний и боковые борта устанавливаются намертво, а задний борт делается съемным на дверных петлях.

Борта прицепа имеют рамную конструкцию из уголков 25×25 мм. Уголки свариваются встык, швы с внутренней стороны зачищаются по уровню плоскости металла.

Съемные борта собираются в следующей последовательности:

• рама борта;
• проводится подгонка полотна оцинкованного железа по размеру рамки;
• вырезаются полотна борта и закрепляются с помощью заклепок через уголок.

Днище кузова из листа 2-миллиметрового железа устанавливается на раму и приваривается небольшим швом по периметру через каждые 3-5 см.

Установка бортов начинается с установки переднего борта, дальше устанавливаются боковые борта и связываются сварочным соединением.

Задний борт закрепляется в последнюю очередь – сначала размечаются и свариваются петли, а потом фиксаторы-защелки.

Другие детали конструкции

После сборки рамы и кузова устанавливается откидное сиденье – деревянная лавка, размещенная поверх переднего борта с опорой на боковые.

В качестве тормозной системы прицепа рекомендуется использовать элементы тормозной системы автомобиля, ступица и колеса которого использованы в конструкции. Для надежности работы тормозной системы рекомендуется предусмотреть дополнительный фиксатор рычага.

Вас также могут заинтересовать самодельные тележки для мотоблока.

Про навесное оборудование для агрегата Нева читайте в этой статье.

Как сделать прицеп для мотоблока своими руками?

По конструкции кузовы разделяют на:

• Цельные. Особенность их конструкции заключается в плотном неподвижном соединении дна и стенок.
• Кузов с откидными бортами. Особенностью такого устройства есть возможность перевозки крупногабаритных грузов.
• Самосвальный кузов. Данный кузов отменно справится с разгрузочными работами.

Подготовка чертежа прицепа на мотоблок

Какого размера должен быть самодельный прицеп к мотоблоку:

• Если у вас легкий тип мотоблока, тогда ширина прицепа должна быть равна 1 м, а длина – 0,85 – 1,15 м. Грузоподъемность такого прицепа составляет около 300 кг.
• Если у вас мотоблок мощностью выше 5 л. с., тогда будут следующие габариты: ширина – 1 м, длина – 1,4 – 1,5 м.
• Для тяжелых агрегатов подойдет прицеп с шириной 1,2 м и длиной в 2 – 3 м. Они чаще бывают двуосными.

Далее необходимо создать своими руками чертежи и выбрать нужные именно вам размеры прицепа. Только его точная схема позволит Вам успешно создать конструкцию, которая будет служить долгие годы. Вот пример чертежа такого кузова.

Чертеж рамы для кузова

Как сделать прицеп к мотоблоку своими руками — этапы сборки

Для обычной рамы нам понадобится всего 2 трубки и колеса на подшипниках. На готовую раму мы сможем прицепить уже непосредственно сам кузов. Для того, чтобы смягчить тряску на выбоинах нужно просто установить рессору.
Собираем самодельный прицеп мотоблочный. Для начала к основной трубе прикрепляют дополнительную, которая будет исполнять роль оси. Потом с другой стороны монтируется сцепка для прицепа мотоблока. На концы осевой трубы привариваем ступицы. Далее закрепляем колеса и крепим упор для стоянки

Присоединяем кузов, крылья и сиденье.
Кузов лучше делать из дерева или металла.
Особое внимание стоит обратить ступице для прицепа, она должна быть прочной и надежной.

Как сделать тормоза на прицеп к мотоблоку?

Для того чтобы поставить самодельные тормоза на кузов и обеспечить себе безопасную езду на мотоблоке, стоит обзавестись несколькими деталями для его конструкции:

• Тормозные колодки от мотоцикла.
• Тормозной барабан мотоцикла.
• Спицы от мотоцыклетного колеса.
• Лучше устанавливать тормоз на обоих колесах. Это позволит эффективно выполнять торможение оборудованием.

Этапы работы:

1. Снимаем тяги и тросики с диска, и очищаем его.
2. На ступицы надеваем проточенные барабаны и закрепляем их сзади.
3. Свободное пространство, которое образовалось между ребрами барабанов нужно обмотать металлической проволокой.
4. Насаживаем уже разборный диск на ось и крепим его втулками.
5. Навариваем на ось кусок металла, чтобы исключить смещение диска.
6. Монтируем тросики на барабаны и протягиваем их к управлению.
7. В качестве системы управления может быть рычаг с передачей.

В принципе имея хорошую схему с точными расчетами легко можно самому сконструировать как одноосный, так и двухосный самосвальный кузов. Главное знать, как это делать и придерживаться всех инструкций. Сделав самостоятельно такое оборудование, вы обретете невероятного помощника для работы на участках.

Рама, ось и колеса для прицепа

Кроме всего прочего, стоит продумать дополнительные элементы, которые могут пригодиться в процессе эксплуатации тележки и сильно упростить её разгрузку и загрузку. В первую очередь, это откидной механизм, который поможет быстро разгружать грузовую платформу. Гидравлическую систему никто ставить сюда не будет, а вот простейшую механическую схему, как на фото, вполне можно реализовать самостоятельно. Также будут не лишними упоры, которые позволят тележке оставаться в рабочем положении даже после отсоединения от мотоблока.

Рама может иметь как простейшую конструкцию, так и более сложную, рассчитанную на высокие нагрузки, но основная масса будет нагружать не только ось, ступицы и колеса, но и водило, схема которого показана ниже.

Тягово-сцепное устройство может быть как самым простым, так и с более подвижными шарнирами, но во многом его конструкция будет зависеть от штатного фаркопа на мотоблоке. Ходовая часть найдется, пожалуй, у каждого. Это может быть колёсная база от мотороллера, мотоколяски, тачки, но не стоит устанавливать слишком тяжёлые колеса со ступицами от автомобильных прицепов, лишний вес тут ни к чему, стоит исходить из принципа разумной достаточности.

Особенности и рекомендации при сборке прицепа

При подготовке и в процессе работ по сборке тележки требуют внимания следующие особенности:

Перед началом сборки телеги мотоблока, требуется учесть применяемый вес, особенно важно определить центр тяжести, он может находится ближе к водила и ни в коем случае выступать за ось колеса сзади. Главной целью прицепа будет транспортирование груза, следовательно, при создании телеги основным считается обеспечение небольшого веса и приемлемой грузоподъемности; Телега для мотоблока, собранная своими руками, в стоимости получается дешевле покупной. Смастерить своими руками прицеп для мотоблока выгоднее, чем купить готовый

Особенно важно, если при сборке используются имеющиеся материалы; Тележки заводского производства иногда имеют низкое качество элементов это выражается: в виде плохого качества материалов для кузова, слабой оси, маленьких колес и т.д., что влияет на срок эксплуатации такой детали. Особенно важно, что при малом диаметре колес тележки для мотоблока и при плохом качестве покрышек, их использование существенно затруднительно; Заводские тележки для мотоблока мало чем отличаются от прицепов к мини-тракторам или автомашинам, а ведь мотоблок менее мощный, да и задачи у него другие. Сильное различие в мощности транспортирующего блока с телегой влияет на эффективную работоспособность. Каждый умелец будет мастерить прицеп на мотоблок своими руками используя имеющиеся ресурсы, монтаж сиденья, механизм крепления и прочие несоответствия могут появляться при монтаже

Смастерить своими руками прицеп для мотоблока выгоднее, чем купить готовый

Особенно важно, если при сборке используются имеющиеся материалы; Тележки заводского производства иногда имеют низкое качество элементов это выражается: в виде плохого качества материалов для кузова, слабой оси, маленьких колес и т.д., что влияет на срок эксплуатации такой детали. Особенно важно, что при малом диаметре колес тележки для мотоблока и при плохом качестве покрышек, их использование существенно затруднительно; Заводские тележки для мотоблока мало чем отличаются от прицепов к мини-тракторам или автомашинам, а ведь мотоблок менее мощный, да и задачи у него другие

Сильное различие в мощности транспортирующего блока с телегой влияет на эффективную работоспособность. Каждый умелец будет мастерить прицеп на мотоблок своими руками используя имеющиеся ресурсы, монтаж сиденья, механизм крепления и прочие несоответствия могут появляться при монтаже.

Вот несколько рекомендаций как сделать телегу к мотоблоку своими руками:

• Монтаж кузова. При монтаже из металла лучше применять оцинкованный лист, толщиной не менее 3,5 мм. Необходимо к листу крепить ребра жесткости (обычно достаточно жесткости по периметру кузова). На бортах так же применять рёбра жёсткости;
• Об использовании колес. Предлагается брать колеса от тачек садовых, с большим диаметром, велосипедные от «горных» велосипедов или мотоциклетные колеса. Следует учесть, что диаметр колеса влияет на проходимость, чем оно больше, тем выше проходимость. На проходимость тележки влияет и ширина колеса, чем больше ширина колеи, тем лучше. Конструкция ходовой части не может быть тяжёлой, так как при этой снижается полезная нагрузка на тележку;
• Создание системы само сваливания груза, при условии если будет применяться такая функция. Узел крепления прицепа к мотоблоку необходимо купить заводского производства, поскольку изготовить их самостоятельно достаточно сложно, а готовые узлы стоят недорого и достаточно широко распространены в продаже;
• Рама. Для монтажа рамы можно применять профиль, трубы небольшого диаметра или уголок. Рама должна быть надёжной и устойчивой к нагрузкам. Для монтажа сиденья можно использовать детали из старых стульев, кресел как бытовых, так и автомобильных.

Варианты обшивки каркаса

Для обшивки конструкции мастера выбирают недорогой материал или тот, что есть в наличии. Цена изделия становится намного меньше.

• Деревянные доски, которые часто остаются после строительства. Основные плюсы ‒ малозатратные, минусы ‒ влагостойкие, как следствие низкая продолжительность «жизни» тачки для мотоблока. Помимо этого, для их обработки нужны дополнительные средства.
• Пластик. Плюсы ‒ стойкий к влаге в отличие от дерева, минусы ‒ не крепкий, при повреждении он сломается.
• Листы металла. Плюсы ‒ прочный материал, поэтому долговечен, минусы ‒ один из самых дорогих вариантов.

Но если телега к мотоблоку будет использоваться постоянно, то выгоднее сделать ее металлической и не тратить лишние средства на ремонт. Закрепить листы к раме можно сварочным аппаратом.

Конструкция средних прицепов

Работу с такой конструкцией необходимо начинать с произведения расчетов, и создания грамотного чертежа. Мотоблоки средних размеров имеют повышенную мощность, поэтому они легко транспортируют прицепные устройства массой до 500 кг.

Для создания конструкции мастера советуют использовать металлопрокат, который отлично справится с поставленными задачами. Исходя из общих габаритов конструкции необходимо просчитать сколько понадобится металлопроката, а также швеллеров, играющих роль сцепной рамы.

Только максимально точные подсчеты позволят существенно сэкономить на материалах и расходниках, а также намного облегчат сборку прицепа.

Если кузов изготавливается из досок, тогда их стыки нужно скрепить металлическими накладками. Далее кузов необходимо прикрепить к раме при помощи опорных балок. К недостаткам такого прицепа можно отнести отсутствие откидного борта.

Далее необходимо приступать к сборке ходовой части. Для этого можно использовать то, что есть под рукой, от мотоколясок и т. п.

Что касается колесной оси, то эту роль на себя возьмет стержень из стали, диаметр которого 30 мм. Расчет длины должен быть произведен таким образом, чтобы колесная часть сильно не выступала из-за пределов кузова. Стержень необходимо приварить к корпусу и лонжерону.

Сиденье – ящик для инструментов

Все металлические детали покрашены черной грунт – эмалью по
ржавчине, а кузов и инструментальный ящик обшиты кровельным оцинкованным
железом, которое посажено на обычные вытяжные заклепки. Каркас
инструментального ящика сварен из уголка 20 мм и имеет размеры : Д 70 х Ш 34 х
В 30см. Сиденье изготовлено из куска ДСП и поролона, обшитого дермантином.
Сбоку врезан замок (см.фото).

Размеры этого ящика выбраны не случайно, потому как есть
необходимость перевозки бензопилы, топора и канистры с бензином. И как
оказалось в дальнейшем длинное сиденье удобнее при поворотах. Днище прицепа
сделал из двух обрезков водостойкой OSB толщиной 12мм. Впоследствии сверху
прикручу лист кровельной оцинковки.
