Назначение и особенности
Краны выполняют погрузку и разгрузку грузов, обеспечивают монтажные работы на различных конструкциях, осуществляют подачу строительных материалов при возведении строящихся объектов.
Функции крановой установки значительно расширены автомобильным шасси за счет самостоятельного перемещения к объекту и быстрому переводу в положение рабочей готовности.
Особенности агрегатов:
- Краны созданы для российских условий, техника универсальная и эффективная, с длительным сроком эксплуатации.
- Машины серий для городских условий 55744 и 55744-1 эффективно и безопасно работают в окружении жилой застройки и на действующих промышленных площадках. Первая смонтирована на платформе КамАЗа, вторая – МАЗа.Шасси двухосные с приводом на задние колеса. Обе модели компактны по исполнению, небольшого веса, с малыми нагрузками на оси и достаточно маневренные.Не требуют оплаты за перегруз при использовании дорог общего назначения. При этом сохранены все функции, доступные 25-тонным кранам стандартного исполнения.
- На трехосных дорожных шасси КамАЗа и МАЗа с 4 задними ведущими колесами производятся автокраны с трехсекционным стреловым механизмом 45717К-1 и 45717А-1.
- Стрелой из 3-х секций оборудуются крановые устройства 45717К-2 и 45717К-3 на базе внедорожных платформ КамАЗ. Подобные крановые автомобильные установки эффективны при работе на объектах в труднодоступной местности, при отсутствии дорог.
- Серия «Ивановцев» «АК-25» с четырехсекционной стрелой включает установки 45717А-1Р и 45717К-1Р на дорожных платформах МАЗ и КамАЗ и с формулой привода колес 6х4.
На внедорожных шасси 6х6 «Урала» и КамАЗа монтируются краны 45717-1Р, 45717К-2Р и 45717К-3Р. Вся серия оснащается стреловыми конструкциями овоидного профиля, что уменьшает массу стрелы, обеспечивает больше безопасности и надежности.
Большие размеры, оригинальная конструкция и форма опорной рамы кранов «Ивановец» обеспечивают необходимые параметры устойчивости при выполнении грузовых операций.
Все модели 25-тонной линейки оборудуются цифровыми устройствами контроля грузоподъемности, других параметров, влияющих на безопасность работ.
Показатели скорости и точности исполнения грузоподъемных операций у автокранов «Ивановец» выше, чем у аналогов, выпускаемых конкурентами ОАО «АВТОКРАН».
Также мы рассмотрели для вас технические характеристики автокрана «Галичанин» 50 тонн в нашей статье.
Этот обзор позволит более подробно изучить особенности модели Ивановец КС-45717-1.
Где применяются краны КС 45717 и КС 45717-1
Благодаря возможности устанавливать кран на автомобилях Урал с полным приводом 6×6, эта техника может быть использована в любой труднопроходимой местности. Конструкторы также предусмотрели возможность применения этого подъемного механизма для перемещения ядовитых грузов, весом до 20 тонн.
Кран данного класса широко используется для выполнения таких задач, как:
- выполнение различных строительных работ при возведении многоэтажных домов;
- прокладка промышленных водопроводов, газопроводов и теплотрасс;
- работы в открытых карьерах;
- разборка зданий различного класса и размера;
- разнообразное применение МЧС по ликвидации последствия аварий на различных объектах.
Автокран ИвановецКроме этого, автокраны этого класса широко используются автодорожными предприятиями, фермерскими хозяйствами и буровыми компаниями.

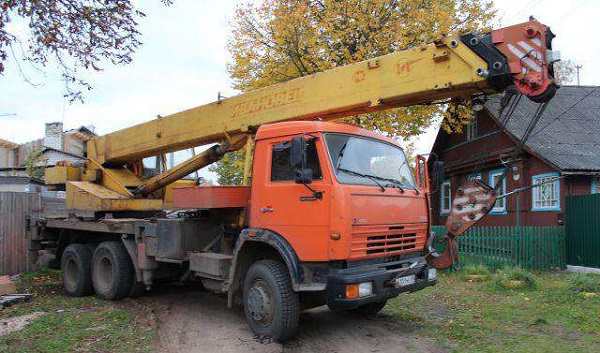

Автокран Ивановец 25 тонн на базе КамАЗ
Автокран Ивановец 25 тонн на базе КамАЗ — это устройство Ивановского завода, который занимается производством автокранов различной грузоподъемности на базе отечественных шасси, в том числе и от Камского автомобильного завода. Производители заботятся о качестве всех составляющих и комплектующих спецтехники, поэтому она отличается повышенной надежностью, долгим эксплуатационным сроком, высокой производительностью и маневренностью. Автокран Ивановец на 25 тонн может использоваться в условиях бездорожья, после дождя, снега, во время грязи и льда, на него не влияют температурные перепады. Поэтому это идеальное оборудование для реализации строительных, высотных, погрузо-разгрузочных, транспортных и монтажных работ. Ключевые технические характеристики этой специализированной техники — это длина стрелы, так как она влияет на высоту подъема грузов, и грузоподъемность техники — так как данный параметр определяет максимальный вес груза, который можно транспортировать.
Модификации
Модификации данного технического средства:
- Автокран Ивановец 16 тонн. Данная модификация оснащена телескопической трехсекционной стрелой. Максимальный уровень грузоподъемности составляет 16 т. Привод механизмов крана — гидравлический от насоса, приводимого в действие двигателем шасси. Используется для погрузочно-разгрузочных работ в пределах города.
- Ивановец 25 тонн. Здесь установлена четырехсекционная стрела длиной до 22 м. Она помогает транспортировать грузы на необходимую высоту. Гидроцилиндры и полиспасты обеспечивают точность при выполнении операций по перемещению грузов. Данная модификация имеет конструктивные отличия, например, эргономичную систему управления.
- Автокран Ивановец 14 тонн. Здесь установлен электрический привод. Электричество вырабатывается за счет генератора переменного тока (напряжение — 380 В). Он работает через коробку отбора мощности от двигателя на шасси. Каждый из механизмов приводится в рабочее состояние отдельно расположенным электромотором, что дает возможность совмещать рабочие операции. Максимальная грузоподъемность составляет 14 тонн.
- Ивановец 50 тонн. В данной модификации крана установлена пятисекционная телескопическая стрела овоидного профиля. Конструкция оснащается гуськом длиной 9 или 15 м. Выдвижение стрелы может составлять до 36 м. Техника оснащена 2 задними ведущими мостами и дизельным двигателем.
Устройство
Схема автокрана состоит из следующих элементов:
- автомобильное шасси (передача усилия от двигателя к движителю для передвижения и управления автотехникой);
- привод насоса (для вращения ДВС);
- опорная рама;
- гидроаппаратура (для управления потоком рабочей жидкости и изменения или поддержания требуемых значений давления и расхода горючего);
- топливный бак;
- вращающееся соединение (связывает элементы гидравлической и пневматической системы управления);
- телескопическая стрела (для плавного изменения длины при рабочей нагрузке);
- гидроцилиндр изменения угла наклона стрелы;
- поворотный механизм;
- лебедка подъемного механизма;
- кабина оператора с управлением и приборами;
- электрическое оборудование с системой безопасности;
- противовес.
Механизмы и гидроаппаратура находятся на поворотной платформе; они закрыты кожухом. Крутящий момент, который развивается при помощи двигателя, передается через КОМ на коробку передач автомобильного шасси и карданный вал на насос.
Технические характеристики крана
Автокран Ивановец 25 тонн — технические характеристики:
- температурный диапазон эксплуатации ±40ºС;
- грузоподъемность — опасные грузы=20т, обычные=25т ;
- рабочая зона=240º;
- грузовой момент=75тм;
- в базовой комплектации управление краном — с помощью рычагов;
- стрела крана — гнутые профили, овоидная.
Автокран Ивановец 25 тонн — характеристики шасси КАМАЗ:
- вездеходное шасси КАМАЗ, разные колесные формулы;
- расход топлива=45,1л/км (до 49,7л/км — зимой), расход в режиме работы автокрана~9,3л/ч. Данные для диз.двигателя 662-300(Е-4), мощностью 300л.с.;
- угол въезда/съезда=37/20º;
- скорость передвижения=60км/ч (полный привод).
Габариты автокрана МАЗ 14 тонн
В коммунальном хозяйстве и при проведении строительных и ремонтных работ одной из востребованных малотоннажных модификаций автомобильных кранов является Ивановец КС-3577 14 тонн на шасси МАЗ. Автокран оборудуется 230-сильным шестицилиндровым двигателем. Машина используется для работ, связанных с перегрузкой оборудования, материалов и других грузов до 14 т.
Габариты автокрана МАЗ 14 тонн такие:
- длина автокрана в транспортном положении — 10 м;
- высота шасси (по кабину, без учета крановой установки) — 2,74 м;
- высота крана (с учетом грузоподъемного оборудования) — 3,76 м;
- ширина шасси — 2,5 м;
- ширина крана с выдвинутыми опорами — 5,2 м.
Длина вылета стрелы у автокрана КС-3577 МАЗ 14 тонн составляет 14 м, при выдвижении двух секций — 12 м. Длина стрелы в сложенном состоянии составляет 8 м. Длина вылета стрелы может быть увеличена при помощи гуська на 7,5 м. С учетом этого максимально возможная длина вылета стрелы у автокрана КС-3577 составляет 21,5 м.
Зависимость грузоподъемности от длины вылета стрелы автокрана КС-3577 МАЗ 14 тонн приведена на схеме ниже.
Модельный ряд
Автокраны 25 т смонтированы на мощных шасси грузовиков КАМАЗ, МАЗ, УРАЛ и представлены моделями КС-55713-6, КС-55713-5, КС-55713-4, КС-55713-3, КС-55713-1; грузоподъемностью 32 тонны (автокраны КС-55729-1В, КС-55729В, КС-55729-5В); 50-тонниками (автокран КС-65713-1).
Автокраны ГАЛИЧАНИН 25 т
Автокраны ГАЛИЧАНИН грузоподъемностью 25 тонн на сегодняшний день — одни из самых популярных среди отечественных потребителей. Они применяются для выполнения строительно-монтажных работ на различных объектах.
Модельный ряд ГАЛИЧАНИН 25 т включает 5 модификаций. Это автокраны средней грузоподъемности. На сегодняшний день автокраны 25 т пользуются наибольшим спросом. Они универсальны, экономичны и отличаются высокой производительностью.
Автокраны ГАЛИЧАНИН 25 т могут быть задействованы практически на любых строительных объектах. Их главные преимущества – многофункциональность, простота в обслуживании и высокое качество выполняемых работ.
Модельный ряд:
- КС-55713-1. Грузоподъемность 25 тонн. Шасси КамАЗ-65115. Длина стрелы 21.7 м.
- КС-55713-3. Грузоподъемность 25 тонн. Шасси Урал 4320 (6×6). Длина стрелы 21.7 м.
- КС-55713-4. Грузоподъемность 25 тонн. Шасси КамАЗ-53228 (6×6). Длина стрелы 21.7 м.
- КС-55713-5. Грузоподъемность 25 тонн. Шасси КамАЗ-43118 (6×6). Длина стрелы 21.7 м.
- КС-55713-6. Грузоподъемность 25 тонн. Шасси МАЗ-6303. Длина стрелы 21.7 м.
Автокраны ГАЛИЧАНИН 32 т
Автокраны ГАЛИЧАНИН грузоподъемностью 32 т применяются для строительно-монтажных операций. Они широко используются в нефтегазовой промышленности и в гражданском строительстве. Они проявляют хорошую проходимость на плохом дорожном покрытии, проблемном грунте, бездорожье.
Автокраны ГАЛИЧАНИН грузоподъемностью 30 т представлены в 3 модификациях. Они применяются для работ на удаленных и труднодоступных объектах. Автокраны ГАЛИЧАНИН 30 т смонтированы на мощных колесных шасси (МАЗ, КАМАЗ), отдельные модели имеют полный привод.
ГАЛИЧАНИН 30 т демонстрируют отличную проходимость на каменистом или мягком грунте, на дорогах с плохим покрытием. Преодолевают снежные заносы, пески, бездорожье.
Модельный ряд
- КС-55729В. Грузоподъемность 32 тонн. Шасси МАЗ 630303. Длина стрелы 30.2 м.
- КС-55729-1В. Грузоподъемность 32 тонн. Шасси КамАЗ-6540 (8×4). Длина стрелы 30.2 м.
- КС-55729-5В. Грузоподъемность 32 тонн. Шасси КамАЗ-63501 (8×8). Длина стрелы 30.2 м.
Автокраны ГАЛИЧАНИН 50 т
Мощные краны ГАЛИЧАНИН на автомобильном шасси КАМАЗ 65201 способны выполнять большие объемы строительно-монтажных работ на труднодоступных и удаленных объектах. Применяются при разработке месторождений, строительстве нефтепроводов, эффективны в установке и обслуживании нефтяного оборудования.
Автокраны ГАЛИЧАНИН – грузоподъемностью 50 тонн незаменимы при прокладке нефтепроводов, газопроводов, установке и обслуживании нефтяного оборудования, для строительства и ремонта жилых зданий, сооружений средней высоты.
Модельный ряд
- КС-65713-1. Грузоподъемность 50 тонн. Шасси КАМАЗ 65201. Длина стрелы 34.1 м.
Конструктивные особенности и преимущества Галичанина
Применение современных технологий позволило разработчикам добиться высоких результатов в плане технического оснащения, производительности и безопасности выпускаемой техники. Среди достоинств, которыми обладают конструкции автомобильных кранов можно отметить следующие:
- возможность подъема в зоне от 240° до 360°, что сводит к минимуму количество переездов и разворотов автомобиля;
- индивидуальный привод поворотного и подъемного механизма, обеспечивающий управление, независимое от гидромоторов;
- доступность применения дополнительного съемного противовеса, что увеличивает рабочие характеристики;
- использование в конструкции стрелы секций с овоидным сечением, производимых из овальных и П-образных гнутых профилей;
- укомплектованность стрелового оборудования гуськом, с изменяемым наклоном до 40°, что значительно повышает эффективность и производительность техники;
- внедрение автоматических систем безопасности, предотвращающих перегрузку и опрокидывание.
Заслуживает внимания гидравлическая система с регулируемым гидроприводом, обеспечивающая плавное управление процессами, позволяющая совмещать рабочие операции.
Каждый автокран является самоходным и способен развивать скорость 50-60 км/ч. Своими габаритами он практически не отличается от грузового автомобиля, поэтому легко разместится на строительной площадке и обеспечит выполнение подъемных погрузочных и разгрузочных работ.
Особенности конструкции автокрана КС 45717
Устройство и органы управления КС 45717
Крановая установка снабжена гидравлическим приводом, работающим от аксиально-поршневого насоса, запуск которого осуществляется двигателем шасси ЯМЗ-236КЕ2-3.
Подъем и перемещение грузов производится телескопической стрелой. Стрела – это главный элемент конструкции автокрана, в состав которого входят три секции длиной 7 метров. Общая длина стрелы составляет 21 метр. Выдвижение секций осуществляется с помощью гидроцилиндра или полиспастов.
Если автокран предусмотрен для выполнения работ, требующих подъема груза на большую высоту, необходимо сразу заказать специальный удлинитель – гусек. Он представляет собой решетчатую секцию длиной 7 метров.
В процессе эксплуатации крана КС 45717 машинисту необходимо следить за тем, чтобы масса груза не превышала допустимые параметры. Для облегчения этого процесса в крановой установке предусмотрен сигнализатор – микропроцессорный ограничитель. В его функции также входит следующее:
Микропроцессорный ограничитель
- информирование о длине вылета стрелы;
- предоставление информации о высоте ее подъема;
- информирование машиниста о величине груза и максимальной массе, которую способен поднять кран на заданную высоту;
- ограничение зоны действия крана при работе на небольших пространствах.
Это устройство оборудовано телеметрической памятью или, так называемым, «Черным ящиком». В процессе эксплуатации он фиксирует рабочие параметры, а также запоминает, какие нагрузки приходилось испытывать автокрану на протяжении всего срока службы.
Особенности шасси
КамАЗ 4320 – автомобиль высокой проходимости. Он способен передвигаться с одинаковой скоростью по любым видам дорог и пересеченной местности. Высокая проходимость обеспечивается усиленными передними мостами и рулевым управлением, а также широкопрофильными шинами. Давление воздуха в шинах регулируется централизованной системой.
Габариты KC45717-1P на базе КамАЗ4320
Модельный ряд
КС-55744-1
МАЗ кран 25 Ивановец данного типа относится к «Городскому крану», у него облегченная стрела с длиной до 21 метра. Он может поднять на груз на высоту до 27,5 метра, если установить гусек. Его зона действия распространяется на 360 градусов.
КС-45717A-1
Если перевозить опасные вещества, то грузоподъёмность МАЗ ивановец 25т этой модели снижается до 20 тонн. Длина стрелы достигает 21 метров, а высота подъема до 28 метров (при условии установки гуська). Рабочая зона чуть уже – 240 градусов.
КС-45717А-1Р
МАЗ Ивановец 25, ОВОИД. Его зона проведения операций составляет до 360 градусов. Длина стрелы достигает 30 метров, а высота подъема с гуськом – до 40. Он считается более эффективной спецтехникой.
Правила установки автокрана
От того, как установлен автокран на строительной площадке, зависит его устойчивость, свобода движения стрелы и грузоподъемность. При правильном расположении техники ее эксплуатация будет безопасной.
Устанавливая автомобильный кран на площадке необходимо учитывать уклон площадки, наличие и вид дорожного покрытия, расположение в близи откосов, траншей и котлованов. В темное время суток место проведения работ должно быть освещено.
Расстояние между поворотной частью крана при любом ее положении и строениями, штабелями грузов, конструкциями и т.п. – должно быть не менее 1м. В этой зоне находится запрещается.

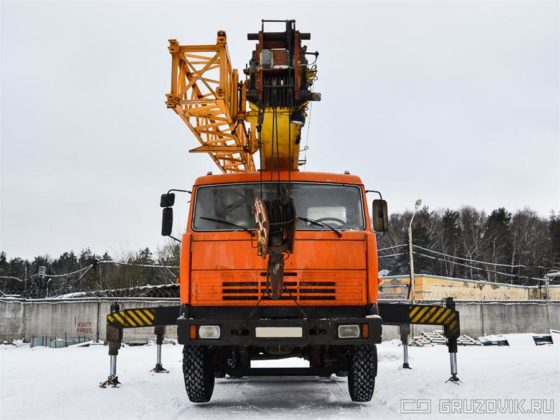

Обязательна установка всех выносных опор. При наличии на участке работы воздушных линий электропередач следует придерживаться допустимых расстояний изложенных ниже на рисунке.
Запрещены работы при следующих погодных условиях:
- сильный ветер
- гроза
- сильный дождь
- туман
- снегопад
- ухудшение видимости
- температура воздуха ниже указанной в паспорте техники

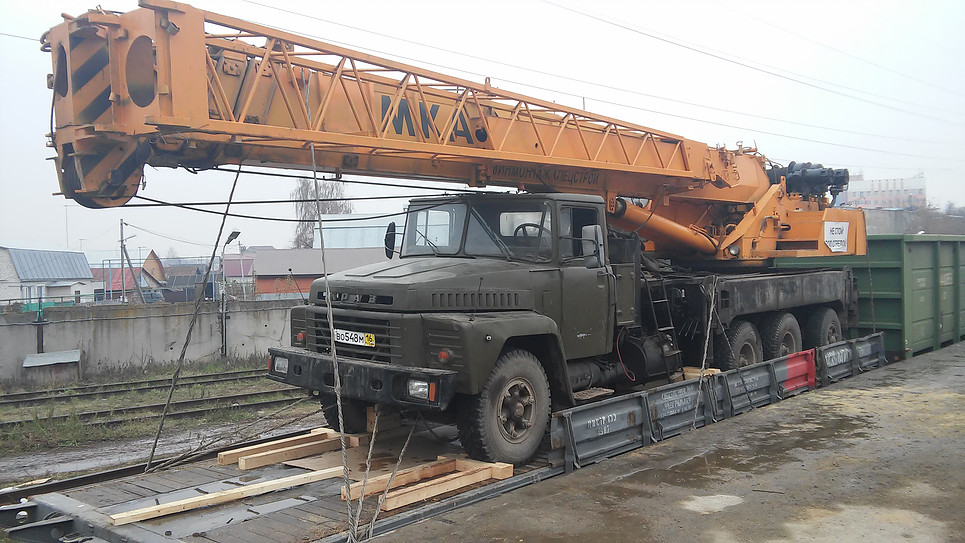

Нюансы транспортировки автокрана
Перевозка любой спецтехники требует особой подготовки. Автомобильный кран, как отмечалось выше, является самым мобильным и удобным в эксплуатации среди самоходных аналогов. Для перемещения его следует перевести в транспортную позицию, выполнить техосмотр функциональных механизмов и шасси. Важную роль с точки зрения транспортировки играет грузоподъемность автомобильных кранов.
Этот показатель необходимо учитывать, поскольку он напрямую отражается на общем весе машины. То есть в транспортной позиции эта масса идентична весу одного шасси с максимальной нагрузкой, но у крана центр тяжести находится выше, чем у платформенной машины.
Это значит, что при перемещении своим ходом автокран не так устойчив, как обычный грузовик, заложенный в его платформу. Поэтому в процессе перемещения техники следует придерживаться мер безопасности, избегая резкого торможения с крутыми поворотами. Всевозможные изъяны дорожного покрытия (ямы, выбоины и т. д.) следует объезжать или преодолевать на низкой скорости.
Завершая статью, следует сказать, что «Ивановец» не просто так считается наиболее продаваемым краном в России и во многом превосходит большинство современных моделей. Агрегат эффективно работает на любых участках, не требует регулярного ремонта и неприхотлив в «питании». Также существует вариант модификации старых моделей КС на заводе производителе и оснащения крана улучшенными характеристиками. Как видите, инженеры постоянно модернизируют собственный продукт, стараясь максимально адаптировать его под все современные требования.
Обзор видео
Автокран Ивановец КС-54711: характеристики и устройство
Автокран Ивановец модели КС-54711 производится компанией Автокран под отдельной Ивановской маркой. Предусмотрена возможность улучшения грузовых характеристик с помощью вспомогательного оборудования.
Общее описание
Привод гидравлический, приводится в работу двигателем машины. Микропроцессор обеспечен цифровым отображением и записью информации. Присутствует телеметрическая память.
Стрела телескопическая, состоит из трех секций. Работа их реализуется с помощью тали и гидроцилиндра.
Технические параметры
Автокран КС-54711 имеет следующие рабочие характеристики:
- ходовая часть – БАЗ 8029;
- колесная формула – 6х4;
- грузоподъемность – 25 т;
- вылет стрелы – от 2 до 19,7 м, длина – от 9 до 21;
- подъем при граничном вылете – 8 м;
- вылет при граничной грузоподъемности – 3,2 м;
- скорость подъема груза – 13,6 метров в минуту;
- граничная высота подъема – 21,3 м.
Глубина опускания может достигать пятнадцати метров при работе с грузами не тяжелее 12,5 тонн и при пятикратной запасовке каната и длиной стрелы девять метров. Габариты в сантиметрах: длина – 866, ширина – 252, высота – 280. Вес автокрана без гуська – 21 тонна.
Грузовые характеристики в зависимости от вылета стрелы
Параметры грузоподъемности автокрана Ивановец отличаются следующим образом в зависимости от вылета:
- одна секция – 9 метров, макс. подъем 25 тонн;
- две секции – 15 м, 13,75 т;
- три части – 21 м, 6,35 т;
- полная стрела плюс гусек 7 метров – 6,35 т.
Помимо гуська, для автомобильного крана Ивановец КС-54711 предусмотрены цепи, чалки и стропы для улучшения грузовысотных параметров.
Описание кабины машиниста
Кабина крановщика автокрана КС-54711 характеризуется повышенной обзорностью. Рабочее место в последних модификациях оснащается поворотной функцией по отношению к горизонтальной плоскости.
Панорамное окно гарантирует хороший угол обзора, а угол поворота кабины, составляющий 28 градусов, делает условия работы более комфортными при любом подъеме стрелы.
Кабина оборудована электронными рычагами управления. От угла наклона зависит сила сигнала от рычага. Сидение машиниста подрессоренное, настраивается по массе. Отрегулировать место можно в двух направлениях: по вертикали и горизонтали.
На рабочем месте машиниста крана модели КС-54711 присутствует система регулировки микроклимата. Она состоит из воздухоочистной системы, кондиционера, вентилятора, дизельного стационарного отопителя. Регулировать температуру можно в диапазоне от 10 до 30 градусов Цельсия.
Ходовая часть
Шасси БАЗ-8029 выпущено в рамках сотрудничества компании Автокран и Брянского автомобильного завода специально для монтажа кранов Ивановец с характеристиками подъема грузов до 25 тонн включительно.
Шасси трехосное, кабина трехместная, находится над двигателем. Совмещение ходовой и опорной рам позволило снизить вес ходовой части на полтонны и сделать конструкцию жестче, обеспечить высокую проходимость.
Параметры шасси крана модели КС-54711:
Автокран Ивановец КС-54711 на шасси БАЗ-8029
- колесная формула – 6х4;
- двигатель – КамАЗ-740.31 мощностью 240 л.с.;
- масса ходовой части – 20 тонн;
- максимально допустимая масса установленного оборудования – 10,5 тонн;
- скорость перемещения – 70 км/ч.
Оборудование имеет несколько модификаций, характеристики которых могут отличаться, например, Ивановец КС-54711-1 или Ивановец КС-54711В.
