Как сделать полноприводный минитрактор 4х4 своими руками

2 Методика конструирования прочих узлов

Трансмиссия создается на базе вала отбора мощности и коробки передач ГАЗ-53, сцепление подойдет из марки ГАЗ-53. Однако данные механизмы нуждаются в доработке. Для синхронизации двигателя и сцепления сварите новую корзину фрикциона, совершите ее подгон под соответствующие размеры. В укорочении нуждается задняя полость маховика мотора. Также высверлите дополнительное отверстие по центру.

Рулевая на минитрактор

Передний мост в механизм интегрируется без изменений. Можно применить устройство размеров каких угодно. В качестве заднего подойдет узел с грузового либо легкового автомобиля. Предварительно укоротите полуоси на токарном станке. 4 стремянки будут способствовать креплению к раме.

Колесная база зависит от назначения. Если сконструированный трактор переломка своими руками будет перевозить грузы, возьмите диски с радиусом 13-16 дюймов, для сельскохозяйственных нужд понадобятся колеса от 18 до 24 дюйма. Чтобы техника не проваливалась в землю, достаточно для переднего моста установить 14-дюймовые колеса.

В случае огромного размера передних колес для балансировки применяется гидроусилитель руля

Для маневренности, упрощения работы и уменьшения нагрузки на ходовую часть важно, чтобы покрышки обладали хорошими грунтозацепами

2.1 Рулевое управление и обустройство сиденья

После конструирования ходовой части обычно приступают к монтажу системы управления. Данный узел включает в себя гидравлические цилиндры, обеспечивающие трактору лучшую управляемость. Создать ее самостоятельно невозможно, следовательно, придется снять с сельскохозяйственной машины. Для циркуляции масла потребуется насос, он также обеспечит необходимое давление в гидродвигателях.

Самодельный минитрактор-переломка на базе Урала

Лучше, если редуктор управляет колесами главного вала. Распределение на 4 рабочих позиции способствует направлению оборотов

Немало важно размещение сиденья, которое можно взять от легковой машины

Обратите внимание, чтобы колесо руля крепилось на высоте удобной оператору, тогда во время трудового процесса руль не будет теснить колени

Сделанный трактор своими руками при вспашке должен выдавать 2000 оборотов. Минимальная скорость – 3 км/ч. Для достижения данных параметров, не забудьте отрегулировать схему трансмиссии. Идеальный вариант подразумевает отдельный редуктор на каждом ведущем колесе. За вращение отвечает 4-секционный гидрораспределитель.

Назначение и виды адаптеров

Адаптер — это прицеп, с помощью которого увеличивается функциональность средств малой механизации. Он имеет раму и колёсную ось. С его помощью мотоблок переделывают в полноценный минитрактор, который способен пахать и сажать. В этом случае повышается скорость обработки почвы с 5 до 8−10 км/час. Кроме того, адаптер придаёт мотоблоку устойчивость и способность полноценно использовать сельхозорудия.

Почти все адаптеры располагают сиденьем для водителя и рычагами, которыми поднимают сельскохозяйственные средства обработки. Этот механизм имеет упоры для ног и тормозную педаль, фиксирующую колёса при остановке. Все детали установлены на прочной раме.

Спереди или сзади адаптера размещена сцепка, позволяющая соединять всю конструкцию с мотоблоком. Кроме этого, многие устройства снабжены дополнительным сцепным механизмом. На него удобно навешивать приспособления для обработки земли.

READ Какое масло заливать в дизельный мотоблок

Существует два основных вида конструкции:

• С подвижным сочленением. Его ещё называют адаптер-переломка. Это наиболее простое устройство, и сделать его легче всего. В нём сцепка расположена в передней части. Но в этом случае управление мотоблоком будет тяжелее, так как придётся поворачивать весь силовой агрегат полностью.
• С рулевым механизмом. Здесь сочленение адаптера и мотоблока жёсткое, а управление совершается засчёт встроенного рулевого узла. Это конструкция самая удобная в использовании, но сложная в изготовлении.

Кроме того, адаптеры бывают кузовные и бескузовные. В конструкцию кузовных входит металлический короб размером 130 x 110 x 80 см, предназначенный для перевозки орудий труда и урожая. Бескузовные — это самые простые, они нужны только для навешивания землеобрабатывающих приспособлений.

Поэтому при изготовлении самодельного адаптера для мотоблока нужно хорошо представлять цели и задачи этого устройства, а также знать, какие материалы и запчасти есть в наличии. При необходимости нужно собрать все недостающие детали.

Передние и задние адаптеры

Само название определяет значение вида: передний – он находится впереди мотоблока, задний – сзади. Какой из них лучше невозможно определить, поскольку все зависит от индивидуальных предпочтений, а также целей использования мотоблока.

Для взрыхления и вскопки участка более удобным будет передний адаптер, поскольку здесь, в основном, нужна сила мотоблока, видеть участок необязательно. А вот для окучивания грядок и т.п., более комфортным станет задний адаптер, поскольку нужно внимательно смотреть за происходящей работой.

Рекомендуется создавать адаптер наиболее ближе к ведущей оси, поскольку вес водителя будет давать дополнительную массу на мотоблок, прижимая его еще плотнее к грунту. В таком случае колеса не будут пробуксовывать.

Установка колесной базы

К выбору размера колесной базы нужно подойти с умом. Часто мини-трактор оснащают колесами от легкового авто. Можно делать и так. Главное, чтобы размеры дисков переднего моста были не менее 14 дюймов. В противном случае трактор будет грузнуть в земле. Однако и перестараться с размерами нельзя. Большой диаметр колес усложнит управление. Исправить ситуацию можно установкой гидравлической системы управления, которую целиком снимают со старой с/х техники.

Собрать передний мост можно самостоятельно из куска трубы с насаженными подшипниками. Как вариант, его можно тоже снять с другой техники и поставить на трактор без изменения.

Чтобы достичь хорошей амортизации, на задний мост желательно установить шины размером 18 дюймов. Закрепить колеса к ступицам заднего моста грузового автомобиля не сложно. Сначала болгаркой или резаком вырезают центральную часть диска, где расположены крепежные отверстия. На это место вваривают такую же часть, только вырезанную из диска автомобиля ЗиЛ-130.

Плюсы установки гидравлики

1. Машина становится легкоуправляемой. Руль можно крутить, практически не прилагая усилий, одной рукой.
2. Гидравлика дает возможность применять различное навесное оборудование.
3. Применение гидравлики позволяет модернизировать тормозную систему. Благодаря гидроцилиндрам, установленным на агрегате, торможение агрегата происходит мгновенно.

Сделать гидравлику на минитракторе можно, если заранее приобрести готовую систему в магазине или использовать детали от старой сельхозтехники.

Главным преимуществом кунов является их универсальность. Среди других плюсов этого типа навесного оборудования:

• установки и демонтажа кун на мини-трактор любой модели;
• простота и удобство обслуживания (все узлы доступны и легко меняются в случае износа, поломки);
• простота управления за счет гидравлической системы сельхозмашины;
• надежность в работе;
• высокая грузоподъемность.

Это особенно важно для фермеров и владельцев садовых хозяйств, где нет более мощных тягачей и тракторов (для перевозки габаритного груза, больших объемов зерна, сыпучих стройматериалов). Блок сцепления крепится к коробке передач, также взятой от какого-либо автомобиля. Как устанавливается сцепление, можно посмотреть в этом видео

Как устанавливается сцепление, можно посмотреть в этом видео

Блок сцепления крепится к коробке передач, также взятой от какого-либо автомобиля. Как устанавливается сцепление, можно посмотреть в этом видео.

Далее приведена схема, на которой показано, как устроено стандартное рулевое управление, устанавливаемое на большинстве самоходной техники.

Методика сборки

Прежде чем начинать сборку минитрактора, нужно определить, какие задачи будет выполнять машина. Чаще всего агрегат применяют для рыхления грунта, скашивания травы, рытья канав. Тогда понадобится соответствующее навесное оборудование. Также необходимо будет учитывать мощность и производительность трактора, который сможет выполнять такую работу.

Трактор будет состоять из таких узлов:

• рама;
• мотор;
• карданы главной передачи;
• ходовая часть: подвеска, оси, колеса;
• система тормозных дисков;
• узел рулевого управления;
• сиденье шофера;
• узел для навески.

Сборку мини-трактора осуществляют так. Мотоблок устанавливают на раму, изготовленную своими руками. Тормозная система должна быть барабанной, а рулевую колонку можно взять от старого автомобиля Жигули. Если для изготовления переломки используется мотоблок Нева, то желательно, чтобы он был со сцепкой, тогда он сможет транспортировать грузы и тележки. При сборке конструкции и сварке узлов необходимо соблюдать меры по технике безопасности. Сварку нужно выполнять только в защитных очках или шлеме.

Необходимо соблюдать осторожность при работе с таким инструментом, как резак по металлу. Следует защитить глаза и тело от попадания металлической стружки. Необходимо выполнять работу в помещении или на открытой площадке вдали от других людей и особенно от детей, чтобы окружающие не получили травмы

Если вы сами не умеете выполнять сварку, то лучше вызовите специалиста-сварщика, который осуществит все сварочные работы по созданию самоделки

Необходимо выполнять работу в помещении или на открытой площадке вдали от других людей и особенно от детей, чтобы окружающие не получили травмы. Если вы сами не умеете выполнять сварку, то лучше вызовите специалиста-сварщика, который осуществит все сварочные работы по созданию самоделки.

Если вам нужна прочная машина с высокими силовыми характеристиками, то ее следует создавать на основе мотоблока с высокой производительностью и мощным мотором. Это позволит повысить КПД машины и эксплуатационный ресурс. В этом случае вы можете применить мотоблок Кентавр с дизельным мотором, который имеет мощность 9 л.с.

При выборе мотоблока следует продумать устройство кузова. Определить, как он будет соединяться с моторным узлом. При изготовлении кузова и рамы надо применять профилированные прочные трубы и стальные уголки. Если на трактор будет установлен мощный мотор, то кузов можно выполнить из прицепа к автомашине. Необходимо выяснить, каким образом он будет монтироваться к мотоблоку. Прежде чем приступать к работе, еще раз проверьте прочность всех соединений и узлов, а затем опробуйте, как функционирует конструкция.

Изготовленный самостоятельно мини-трактор можно использовать для работы на дачном участке, в саду, в небольших фермерских хозяйствах. Себестоимость такого агрегата будет небольшой по сравнению с ценой нового мини-трактора, который продают в специализированных магазинах сельскохозяйственной техники.

Многие умельцы сами привыкли изготавливать для себя технику. Это касается и мини-тракторов. Агрегат делают с цельной или ломаной рамой. Первый вариант проще в изготовлении, а маневренней считается классика – переломка. Сложить агрегат можно из старых запчастей или купить комплект для переделки мотоблока. Сейчас мы рассмотрим, как собирается самодельный мини-трактор переломка 4х4 и разберемся, что для этого нужно.

Минитрактор 4×4 своими руками: самодельные полноприводные, трактор с полным приводом, полезные советы

Минитрактор 4×4 – это полноприводное сельскохозяйственное транспортное средство, которое можно изготовить своими руками. Самодельные полноприводные минитракторы позволяют заниматься малогабаритными работы на грунте, такими как пахота, копание ям, косение травы и многое другое.

Основной компонент минитрактора 4×4 – это двигатель, который обеспечивает его движение. Рекомендуется использовать дизельный двигатель с хорошим крутящим моментом. Кроме того, минитрактор должен иметь реверсивную коробку передач, чтобы обеспечить удобство управления.

Для создания полного привода минитрактора необходимо добавить передние и задние ведущие оси. Ведущие оси могут быть созданы путем модификации вилочных погрузчиков или автомобильных передних подвесок. В результате, минитрактор приобретает возможность передвигаться по сложному рельефу и преодолевать препятствия на вашем участке.

При сборке минитрактора важно учесть такие факторы, как соотношение мощности двигателя и вес трактора, оптимальная ширина колесной базы для обеспечения устойчивости и маневренности, а также качество использованных материалов и компонентов. Для более эффективной работы самодельного минитрактора 4×4 можно установить различные рабочие органы, такие как плуг, косилку, вилы и другие приспособления в зависимости от ваших нужд

Также важно не забывать о безопасности и использовать защитные приспособления, такие как противовесы и кабины для защиты оператора

Для более эффективной работы самодельного минитрактора 4×4 можно установить различные рабочие органы, такие как плуг, косилку, вилы и другие приспособления в зависимости от ваших нужд

Также важно не забывать о безопасности и использовать защитные приспособления, такие как противовесы и кабины для защиты оператора

Мини-трактор с двигателем от мотоцикла Урал| Пошаговые фото сборки

Уважаемые посетители сайта «Самоделкин друг» сегодня мы с вами рассмотрим подробную инструкцию, о том как сделать мини-трактор с двигателем от мотоцикла «Урал» своими руками. Данный трактор создан на базе ломающейся рамы сваренной из проф-трубы с сечением 100х40 мм. Двигатель установлен от Советского тяжелого мотоцикла «Урал» выкупленного с близлежащего пункта приема металлолома. На тракторе стоит 2 коробки, одна «родная» мотоциклетная, а вторая от автомобиля «Москвич-412» Трактор имеет полный привод на все 4 колеса 4х4. Цилиндры двигателя оснащены дополнительным воздушным охлаждением, осуществляемое от приспособленных моторов ВАЗовских печек, а именно вентиляторов в жестяном корпусе. Рулевое управление, тяги «Москвич» Так же мини-трактор агрегатирует плуг, автомобильный прицеп, отвал и прочие полезные навески. Зажигание на тракторе электронное. Проживая в сельской местности такой помощник как самодельный трактор просто незаменим, с его помощью можно вспахать и культивировать огород, на прицепе перевозить различные грузы (дрова, навоз для огорода, сено, урожай собранный с участка) Вообщем техника очень полезная.

Давайте рассмотрим пошаговые фото сборки мини-трактора.

Материалы

1. двигатель и КПП от мотоцикла «Урал»
2. проф-труба 100х40 мм
3. мост ВАЗ 2103
4. КПП «Москвич-412»
5. колеса ВАЗ

Инструменты

1. сварочный инвертор
2. УШМ (болгарка)
3. дрель
4. набор гаечных ключей
5. молоток
6. рулетка
7. сварочный уголок

Пошаговая инструкция по созданию мини-трактора с двигателем от мотоцикла «Урал» своими руками.

Первым делом была сварена рама, она будет состоять из двух частей и соединена между собой переломным узлом. В качестве материала была взята труба 100х40 мм, длинна 2000 мм и ширина 950 мм.

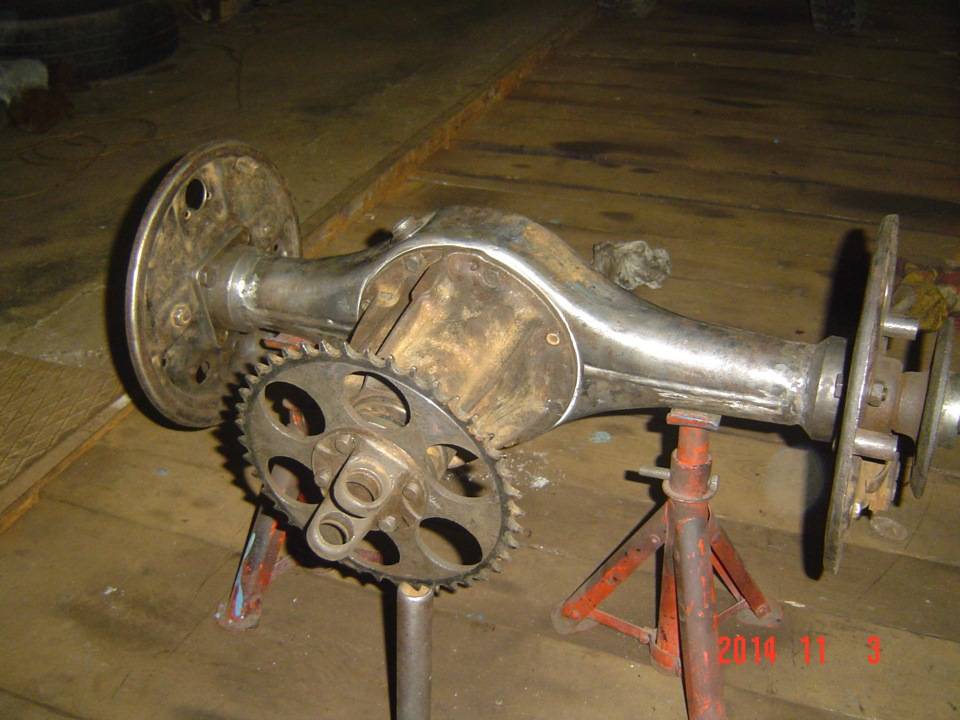

Трансмиссия трактора, укороченные чулки заднего моста от ВАЗ 2103, крутящий момент от КПП передается за счет цепной передачи на звездочку, а от нее через укороченные карданы на передний и задний мосты.

Поворотный узел рамы.

Рама собрана и установлены колеса.

Установка КПП от автомобиля «Москвич-412»

Двигатель от Советского тяжелого мотоцикла «Урал» был выкуплен с металлоприемного пункта и восстановлен.

Сопряжение ДВС и КПП.

Электронное зажигание от автомобиля ВАЗ 2108.

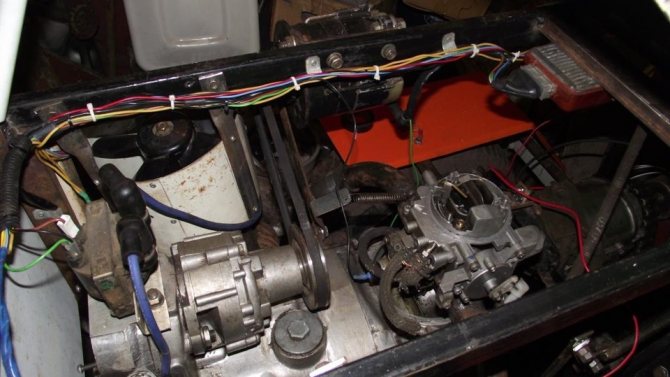

Установка электрооборудования, а так же дополнительно принудительного охлаждения для цилиндров двигателя.

Поворотники и стоп-сигнал.

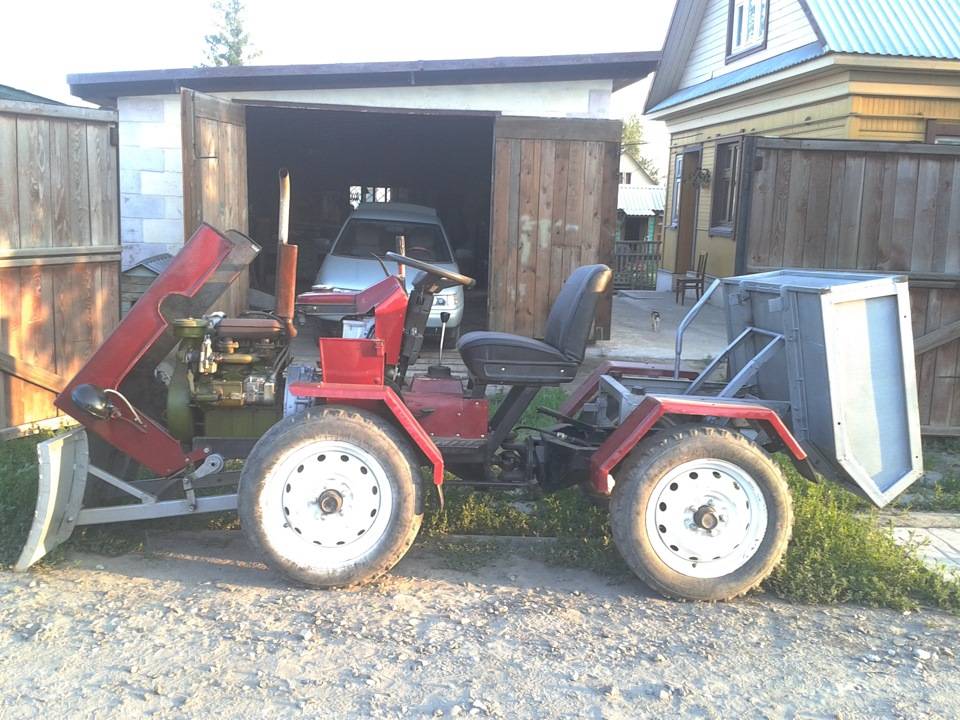

Вот такой замечательный мини-трактор получился.

Данный трактор имеет хорошие характеристики и оптимальную удельную мощность, что позволяет ему пахать землю плугом с двумя отвалами, таскать автомобильный прицеп с грузом более 500 кг. Так же трактор имеет отвал для чистки снега в зимний период времени. Можете посмотреть видео и убедиться. приятного просмотра.

Надеемся материал Вам понравился

Спасибо за внимание!

Минитрактор из мотоблока Зубр

Мотоблоки данной марки обладают надежным и достаточно мощным мотором, наличие которого позволяет переделать агрегат в полноприводный минитрактор. Перед работой обязательно изучите детальные чертежи, а также купите стальные листы, трубы и уголки.

Порядок действий при изготовлении минитрактора выглядит следующим образом:

1. При обустройстве рамы вам потребуется расширить уже имеющийся каркас мотоблока. Это необходимо для того, чтобы установить дополнительные колеса. Нарежьте уголки и трубы на подходящие куски, после чего приварите их друг к другу;
2. Передняя балка на минитрактор монтируется посредством уже готовой ступицы, оборудованной тормозами. Колеса в передней части агрегата должны соответствовать размеру задних колес, или быть чуть больше последних – это предотвратит «зарывание» мини-трактора при езде по пересеченной местности;
3. Затем установите мотор мотоблока. Лучше всего устанавливать его в передней части, чтобы достичь наилучшего баланса всей конструкции;
4. К задней части готового минитрактора приварите фаркоп – он потребуется для монтажа прицепа.

Возможности техники

В аграрной области данные машины способны сделать огромный объем работ. Благодаря своей маневренности и возможности присоединения дополнительного навесного оборудования собранный минитрактор переломка классика 4х4 своими руками справляется с такими операциями:

• глубокое вспахивание почвы;
• культивирование для удаления сорных растений;
• боронение определенных участков;
• осуществление посевных весенне-полевых операций злаковых культур;
• посадка/уборка картофеля.

В зимнее время мини трактор переломка также может не стоять в гараже, а выполнять уборку дорог от снега. К фаркопу крепят прицеп, помогающий в транспортировке грузов до нескольких сотен кг. Минитракторы в домашних условиях владельцы могут задействовать даже для стрижки газонов.

Технические характеристики минитрактора переломки

Собранный минитрактор своими руками обладает рядом позитивных характеристик, включая определенную экономию средств на приобретение. К плюсам самоделки относятся:

• компактные размеры транспорта обеспечивают его удобную эксплуатацию даже на небольших участках, а так как большинство хозяйств включают небольшие посевные площади, то собранный минитрактор переломка своими руками будет весьма уместен;
• самодельные аппараты с одноосным приводом или с полным в подавляющем большинстве случаев окупаются за один-два сезона, а впоследствии позволяют экономить на комплектующих;
• сельхоз новинки имеют достойные рабочие показатели, способные конкурировать в работе с заводскими моделями, так как сделать мини трактор мастер самостоятельно может с применением выбранных узлов и комплектующих, которые обладают большим запасом прочности.

Самодельный минитрактор переломка (с ломающейся рамой) 4х4

Стоит учесть, что самодельный минитрактор переломка 4х4 может обладать и недостатками. Минусы кроются в таких факторах:

• иногда затягивается процесс поиска необходимых узлов или отдельных деталей;
• в случае использования нестандартных элементов конструкции затрудняется проведение ремонта;
• собрать самодельный минитрактор 4х4 удастся при наличии соответствующего набора инструментов и владении навыками работы с ними;
• частые поломки могут возникать из-за использования старых б/у технических узлов.

Сборка рамы

Рамная конструкция является оптимальной для самоделки, собранной в гараже. Ключевыми деталями для нее являются продольные лонжероны и пара поперечных траверс. Лонжеронные балки предпочтительней выполнить в трехступенчатом виде из десятого швеллера, а для траверс подойдет шестнадцатый квадратный профиль вереди и двенадцатый сзади.

Габариты машины с ломающейся рамой

Важно в процессе сборки обеспечить возможность поворота передней полурамы относительно задней полурамы на определенный угол. Для этого подойдут автомобильные шарниры от грузовиков. В большинстве случаев используются обрезанные карданные валы

Они при складывании под углом продолжают передавать вращение

В большинстве случаев используются обрезанные карданные валы. Они при складывании под углом продолжают передавать вращение.

Мотор и сцепление для минитрактора переломки

После сборки рамы приступают к монтажу силового блока. Рекомендуется для машин с приводом на одну ось брать движки из интервала 15-30 л.с., а для полноприводной переломки оптимальным решением будет двигатель с мощностью 30-40 л.с. Предпочтение стоит отдавать дизельным агрегатам с водяным охлаждением. Они более тихие в работе, чем аналоги с воздушным отводом излишков тепла.

Кинематическая схема

В качестве готового решения допускается монтаж на раму двигателей от мотоблоков или старых автомобилей. Встречаются чертежи, где центральное место занимают силовые установки от таких моделей:

• мотоблок «Нева»;
• модель с мотоблоком «Зубр»;
• самоделка из мотоблока «Кентавр» и пр.

В качестве минимальной выхлопной системы может участвовать опустошенный металлический огнетушитель, внутрь которого набили металлическую стружку от токарного станка. Если используется в конструкции моторчик с воздушным охлаждением, то в нижней стыковочной области можно часть перегородок устранить

Также важно обеспечить наличие крепежных отверстий для фиксации силового узла

Двигатель УД-2

Следующим этапом за монтажом двигателя идет установка раздаточной коробки и коробки скоростей. Приемлемым вариантом служит выбор их от ГАЗ-53. Для качественной стыковки сцепления с мотором придется переделывать маховик. В такой ситуации понадобятся токарные работы.

Срезается задняя часть, излишки с приливами. В центре растачивается отверстие под новый вал. Кожух корзины сцепления оптимизируется по габаритам в нужные размеры.

Что представляет собой трактор-переломка?

Мини-трактор – незаменимый помощник в обработке земельного надела, мечта каждого фермера, не всегда достижимая из-за значительной стоимости заводского изделия. Это компактная машина, которая значительно облегчает работу фермера или хозяина большого участка, экономит время и здоровье, позволяет качественно и быстро провести сельскохозяйственные работы.

Он не требует большой площади для стоянки, работает на самых ограниченных пространствах, обладает небольшим градусом разворота и прекрасно заменяет обычный трактор. Там, где стандартный агрегат не пройдет и не сможет трудиться мобильно, всегда пригодятся минитрактора 4×4 с ломающейся рамой.

Для начинающего фермера, находящегося обычно в состоянии ограниченного и сложного распоряжения средствами, есть три варианта, которыми он может воспользоваться на пути к расширению масштабов своего хозяйствования.

Добротная и быстрая обработка земли позволяет вовремя провести посевную и при этом обработать землю намного качественнее, чем вручную. Это повысит результативность работы и даст более ощутимую прибыль с меньшими затратами сил и времени.

Можно пойти тремя путями в обретении минитрактора-переломки:

• купить заводской, прекрасно подогнанный, с хорошей компоновкой и мощностью, кабиной и прочими наворотами, но это весьма дорогое удовольствие;
• приобрести б/у или не очень подходящий по параметрам и довести его до нужной кондиции самостоятельно – починить, сменить детали, модифицировать по собственным надобностям – это более бюджетно, но тоже не дешево;
• собрать своими руками классику 4х4 – идеальный вариант, если есть мастерская, то в зимнее, бездельное время, или даже просто на улице, когда еще есть возможность работать с металлом на открытом воздухе.

Все этапы, которые кажутся сложными в самом начале пути — чертежи для сборки, необходимые детали, станки и сложные инструменты – преодолимы.

Средство малой механизации окажется незаменимым в хозяйстве, стоит только начать им пользоваться. К тому же, народный умелец может помогать соседям обрабатывать участки и это быстро окупит все сделанные затраты на самодельное и бюджетное полезное устройство.

Такой агрегат используется не только для обработки почвы – им можно проводить уборочные работы и транспортировку грузов с небольшими объемами. Есть множество вариантов и чертежей самодельных агрегатов, с кабиной и без, но основной принцип остается неизменным – понадобится рама и двигатель. Все остальное можно решать исходя из имеющихся ресурсов или докупать на авторазборке по мере необходимости.
