Как собрать самодельный трактор из мотоблока или автомобиля

Примеры сборки своими руками

Сборка самодельного минитрактора может осуществляться разными способами, поэтому нет какой-то определенной методики, а также параметров, следовать которым нужно неукоснительно.

Нет, конструирование минитрактора своими руками – это довольно свободное занятие, где можно подключить свою фантазию и собственные наработки.

Конструирование рамы

Однако, будет не лишним описать пару способов, чтобы картина более наглядной.

Вообще, порядок действий примерно следующий:

• На первоначальном этапе происходит конструирование рамы будущего самодельного минитрактора. Сваривают её из металлического швеллера. Как правило, берут №5, либо №9. Из данного материала изготавливаются две полурамы, которые соединены между собой карданными валами, используемые в большегрузных автомобилях.
• Конструкцию можно сделать и из цельной рамы. Для этого нужно взять два лонжерона (правая и левая часть рамы), а также два траверса (зад и перед рамы). В данном случае, швеллер номер 10 будет использован для изготовления лонжеронов, а номер 12 и 16 – для изготовления траверсов.
• Поперек устанавливается металлический стержень.
• Далее на раму устанавливается двигатель. Выбор мотора лежит полностью на том человека, который задумал самостоятельную сборку агрегата. Часто, для этих целей используют двигатели УД-2, МТ-9 и т.д. Взять двигатель можно и от обычного мотоцикла советского производства.
• Коробку передач нужно разместить на раме таким образом, чтобы она была развернута к человеку, управляющему минитрактором. Кстати, для этих целей прекрасно подойдет коробка, взятая из старого ГАЗ-53.
• В качестве руля можно использовать рулевое управление, установленные на старых машинах.
• К задней части рамы нужно приварить фаркоп, который позволит присоединять дополнительное навесное оборудование.

Фаркоп

Колеса нужно подбирать в зависимости от того типа работ, которые вы хотите выполнять на самодельном агрегате. Для вспахивания почвы, размеры колес должны быть не менее 24 дюймов в диаметре. Для обычной перевозки грузов достаточно и 15 дюймов.

На завершающем этапе производится регулировка всех рабочих узлов, натяжка ремней и т.д. Конечно, инструкция довольно схематична, но в сети можно найти самое свежее видео бесплатно, где минитрактора своими руками изготавливают различные мастера, давая точные советы, а также весь процесс наглядно.

Подробнее о самодельном минитракторе смотрите на видео:

Отдельного упоминания заслуживает изготовление минитрактора из мотоблока. При этом, нет принципиальной разницы, какой именно агрегат использовать, ведь их конструкция практически идентична. Рассмотрим приблизительный алгоритм наших действий:

• Начинать мы также будем с изготовления рамы. При этом, мы всего лишь дополняем ту часть конструкции, которая будет расположена над второй парой колес, ведь передняя часть будет нашим мотоблоком.
• Строгих рекомендаций в диаметре металлических труб, используемых для изготовления рамы, нет. Все составные часты разрезаются болгаркой, а затем свариваются между собой, формирую заднюю часть рамы. Посередине можно добавить дополнительный брус из металла, чтобы конструкция была более надежной.
• Сзади приваривается фаркоп, обеспечивающий работу с прицепом и прочим навесным оборудованием.

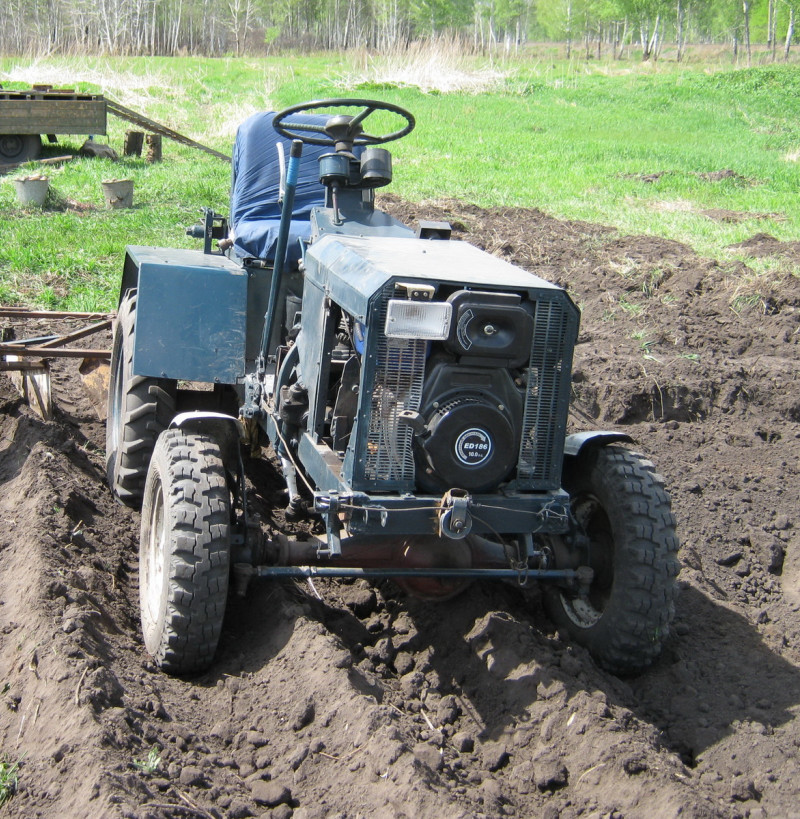

Минитрактор из мотоблока

• Для передних колес можно приобрести ступицы. Крепится они будут к металлической трубе, подходящей по ширине к передней части минитрактора.
• В центре нужно просверлить отверстие сквозного типа, через которое осуществляется крепление к раме. Редуктор червячного типа, в данном случае, будет соединять тягу от руля и раму.
• Далее нужно установить заднюю ось. Делается это на подшипники, которые установлены во втулки. Далее устанавливается шкив, обеспечивающий подачу работы от используемого мотора.
• Колеса можно подобрать от старых автомобилей, либо от тех же мотоблоков.
• На заключительном этапе производится установка тормозной системы, а также регулировка всех рабочих узлов.

Конструкция гусеничного агрегата

Конструкция гусеничного минитрактора самодельного типа включает в себя такие обязательные элементы:

Самодельный гусеничный минитрактор

• раму с сиденьем, на которой закреплен ведущий мост и дополнительная ось;
• двигатель;
• мост;
• коробку передач с дифференциалом;
• гусеницы.

Рама — это основная часть минитрактора, к которой крепятся все остальные узлы и механизмы. Раму можно изготовить самостоятельного, но остальные детали необходимо приобрести.

Изготовление рамы

Для этого потребуется сварочный аппарат. Подойдет инверторный или трансформаторный, т. к. рама сваривается из швеллеров или балок из обычной стали.

Чертеж самодельного минитрактора

Для изготовления рамы необходимо предусмотреть два лонжерона (продольных несущих элемента) и две траверсы (поперечных). Для обеспечения большей прочности можно использовать один строенный лонжерон — боковые элементы из швеллера, а средний — из трубы квадратного сечения, с ребром жесткости.

Передняя траверса должна быть меньше задней. Оптимальный вариант — изготовление передней детали из швеллера двенадцатого размера, а задней — из швеллера шестнадцатого.

Сверху на раму монтируется любое удобное сиденье, устанавливается двигатель, КПП и все остальные элементы конструкции.

Рама для гусеничного минитрактора

Силовая установка

Чтобы сделать гусеничный минитрактор своими руками, потребуется дизельный двигатель мощностью от 12 до 40 л. с. (чем больше участок, который придется обрабатывать минитрактору, тем мощнее берется двигатель). Он должен развивать подходящий для трактора крутящий момент (в некоторых случаях потребуется уменьшить обороты).

Охлаждение силового агрегата — водяное, в противном случае он быстро вскипит.

Двигатель соединяется с коробкой передач и дифференциалом.

Дизельный двигатель для минитрактора

Мост

Это самая ответственная часть конструкции, в которой нельзя использовать бросовые элементы. Из-за технической сложности моста его, как и мотор, нельзя изготовить самостоятельно.

Рекомендуется взять исправный мост в комплекте от подходящей машины, например, от ГАЗ-21 «Волга». Для данных размеров его потребуется укоротить до 800 мм, обточив боковины, и снять заклепки на чулках фиксации.

Мост ГАЗ-21

Гусеницы и колеса

Для минитрактора на гусеницах своими руками используются покупные или самодельные гусеницы. Если приобрести их нельзя, то можно изготовить из старых покрышек с глубоким протектором, скрепив части скобами.

Крепление втулочно-роликовой цепи на гусеничной ленте

Гусеницы в маломощных минитракторах применяются резиновые. Они туго натягиваются на колеса, которые можно взять любые — обрезиненные от тележки, использовать старые автомобильные диски и т. п. Из-за малой длины гусеничного аппарата нет необходимости устанавливать промежуточные катки.

Стыковка гусеничной ленты для минитрактора

Это интересно: Как изготовить самодельный окучник для минитрактора: рассказываем детально

Есть ли возможность облегчить переделку?

Да, такая возможность есть. Учитывая большой размах подобных самоделок, практически все изготовители популярных марок минитехники наладили производство специального комплекта для переоборудования мотоблока в минитрактор. В комплект для переоборудования входят:

• Рама с готовым креплением для установки двигателя;
• Руль;
• Педали;
• Передняя балка;
• Задняя навеска;
• Рычаги для отключения блокировки полуосей;
• Крылья;
• Сидение для оператора.

Такой набор позволяет без особых проблем собрать небольшой трактор из мотоблока своими руками даже тем людям, которые никогда не держали в руках «болгарку» и сварочный аппарат. Все, что требуется от владельца мотоблока в этом случае – быть внимательным и не перепутать, что и куда нужно монтировать при превращении его двухколесного помощника в минитрактор. А уж о том, что работать на такой самоделке будет намного комфортнее и безопаснее – и говорить не стоит.

Как уладить юридические вопросы?

Если было решено сделать минитрактор с двигателем от ВАЗ, то фермеру следует учесть несколько важных юридических нюансов.

В их число входит:

• в случае покупки старого автомобиля Жигули необходимо пройти процедуру его переоформления;
• после этого нужно сообщить представителю ГАИ о дальнейших планах по переделке машины;
• по окончанию сборки минитрактора, фермеру потребуется зарегистрировать его на свое имя и получить новые номерные знаки. Это необходимо в том случае, если сельскохозяйственная машина будет эксплуатироваться на дорогах общего пользования.

Если владелец минитрактора не решит все эти вопросы, то его, в лучшем случае, ждет немалый денежный штраф. Во время повторного нарушения сотрудники ГАИ имеют полное право конфисковать агрегат.

Из чего сделать ходовую

Чтобы собрать минитрактор, требуется подготовить его ходовую часть. В нее входят колеса, передний и задний мосты, элементы трансмиссии.

При выборе колес для минитрактора следует учитывать цели использования последнего. Если агрегат сооружается для перевоза и перетягивания грузов, то будет достаточно диаметра дисков в 16 дюймов. При использовании трактора в полевых условиях лучше использовать более массивные колеса, имеющие диски с диаметром от 18 до 24 дюймов.

Если ведущим мостом в вашем тракторе будет только задний, то передняя балка изготавливается достаточно просто.

1. Необходимо приготовить 2 поворотных кулака от автомобиля ВАЗ Классика.
2. Из профильной трубы (квадрат 40х40 мм) отрезается необходимой длины кусок. От длины данной балки будет зависеть ширина колеи.
3. Далее, к этой трубе привариваются стойки из уголков 35х35 мм. К ним будут крепиться поворотные кулаки. Рулевую сошку отсоединять не нужно — она пригодится при установке механизма рулевого управления.
4. К уголкам привариваются кронштейны, в которые устанавливаются шаровые опоры.
5. Передняя балка минитрактора также имеет по центру качающий механизм. В данном случае он вместе с крестовиной снят из автомобиля УАЗ.

Чтобы изготовить самодельный передний мост, а также задний его аналог для полноприводного агрегата, потребуется взять 2 одинаковых узла ходовой части, например, от автомобиля ВАЗ или Москвич, и укоротить их. Как укоротить мост от автомобиля ВАЗ, можно узнать из этого видео.

Поскольку мосты уже имеют встроенный механизм передачи вращательного движения на ось колес, то изготавливать самодельный редуктор не потребуется.

Области применения

Мини-трактор, собранный самостоятельно, может полностью заменить Уралец, Булат 120, Беларусь 132Н, Янмар, Куботу и Скаут. Области применения почти не отличаются. Спецтранспорт, сделанный из Оки, имеет полный привод и обладает всеми необходимым характеристиками для выполнения сельскохозяйственных работ. Благодаря эргономичности, легкости в эксплуатации владелец техники сможет избавиться от большей части физической работы.

Мини-трактора из Оки своими руками может сделать даже человек без опыта. Такой спецтранспорт подходит для работ, для которых используют покупной транспорт:

• выкапывание корнеплодов;
• внесение прикорневых удобрений;
• удаление сорняков;
• выкорчевывание некрупных деревьев;
• формирование грядок;
• культивирование почвы;
• высаживание корнеплодов и других культур (при  помощи дополнительного оборудования).

Внимание!Такую многофункциональность обеспечивает эргономичность конструкции.

Подготовка чертежей и изготовление аппарата

Изготовить сложную конструкцию, удерживая расположение всех узлов в голове, сложно. Для того чтобы понять, как сделать мини-трактор, лучше подготовить чертежи. Еще лучше провести деталировку сборочного чертежа, чтобы можно было в случае чего отдать эскизы на изготовление отдельных деталей.

Разобравшись, как сделать трактор своими руками, приступают к работе. Согласно спецификации чертежа подбираются необходимые узлы и детали. Те элементы, которые невозможно найти готовыми, изготавливаются самостоятельно.

Мини-трактор своими руками в домашних условиях создается из следующих элементов:

• двигателя;
• рама, на которой крепятся узлы конструкции;
• ходовая часть и тормозная гидравлическая система;
• навесное оборудование;
• кресло для водителя;
• фонари.

Подбор двигателя

Если планируется изготовление малогабаритного трактора, то выбирается двигатель с объемом 4,5 л. Этого достаточно, чтобы обработать земельный участок площадью 2−3 гектара. Хорошим вариантом является силовой агрегат от старого Запорожца. Он обладает мощностью 40−50 л. с. В случае наличия трансмиссии она тоже устанавливается на раму.

На самодельном тракторе можно использовать двигатель от Москвича. Он проектировался специально под самодельную сельхозтехнику, поэтому мощность его всего 4 л. с. Однако этого может быть достаточно для работы на небольшом участке. К тому же он прост в ремонте. Идеальным вариантом служит двигатель от мотоблока. Обычно вместе с ним устанавливается передний мост с рамой и рулевым управлением с того же мотоблока.

Силовая рама агрегата

Собирается рама из уголков или швеллеров. Передняя полурама делается длиннее. Габариты переднего каркаса составляют 900х360 мм, а заднего — 680х360 мм.

Для установки двигателя сверху приваривается 2 трубы. Крепятся элементы каркаса сварными швами, ведь болтовые соединения могут не выдержать нагрузки.

Сцеп между полурамами изготавливается из 2 вилок и шарнира. Для этого используются подшипники и цапфа от Камаза. Благодаря такому соединению задняя половина имеет возможность смещаться как горизонтально, так и вертикально.

Ходовая часть установки

Для установки мостов на раму привариваются вертикальные стойки с усиливающими уголками. Передний мост не является ведущим, поэтому там можно использовать конструкцию с любого автомобиля.

Для заднего моста готовится литой прут диаметром 50 мм. Чтобы мост плавал на ухабистой дороге, посередине устанавливается шарнир. На краях прутка фиксируются ушки. Они нужны для того, чтобы с помощью шкварней на них надеть камазовские цапфы со ступицами. Дальше на них надеваются колеса. Гидравлика берется с любого автомобиля. Тормозная система устанавливается на задние колеса, можно ее взять от автомобиля УАЗ.

Фиксация навески

Для соединения с дополнительным оборудованием в виде сеялки или косилки применяется навеска. Она представляет собой 2 тяги. Берутся они от любого автомобиля.

Фиксация их ведется 3 точками. Одна крепится к специальной пластине на раме, другая к навесному оборудованию, третья — к приводу гидродвигателя. Через него крутящий момент будет передаваться навесному оборудованию.

Рулевая колонка и сиденье водителя

В качестве рулевого управления используется система с автомобиля Москвич. Вместо родных тяг берутся жигулевские, а ступицы подбираются от Запорожца. Между тягами и колонкой устанавливается специальный рычаг.

В качестве сиденья для водителя используется табуретка или кресло. Крепится оно к раме. Для этого к ней привариваются специальные уголки или сиденье можно фиксировать на трубах квадратного сечения. Чтобы уменьшить колебания во время движения, в некоторых случаях внизу крепятся амортизаторы.

Регистрация трактора

Самодельную технику следует регистрировать в Гостехнадзоре РФ. Для этого понадобятся:

• удостоверение личности (гражданину должно быть от 18 лет);
• документы о месте жительства;
• копии или оригиналы документов на все узлы и агрегаты, использованные в процессе постройки.

Бумаги вместе с заявлением о регистрации «самоделки» отдаются в территориальный орган Гостехнадзора. Далее специальная комиссия осматривает технику и составляет акт. По результатам осмотра, если трактор соответствует нормам безопасности, экологичности и требованиям для конструкции данного класса ТС, инспекция выдает техпаспорт и присваивает номерной знак.

Чтобы избежать проблем, можно:

• перевозить агрегат к месту работы в прицепе;
• не выезжать на дороги, ограничиваясь в перемещениях «полями, огородами» и прочими техническими проездами, лежащими вне сферы компетенции ГИБДД.

Практичные полки для инструментов

Перед созданием устройств и инструментов для работы своими руками определите место хранения всех приспособлений, чтобы потом не искать по всей мастерской или гаражу, где что лежит. Сделать полочку под инструменты своими руками несложно, главное, определиться с ее габаритами и материалом изготовления.

Отличный вариант для ключей и отверток

Самый простой способ сделать полки – собрать их из дерева. Не забывайте о необходимости покрывать готовую конструкцию защитным лаком или краской, чтобы не допустить гниения и разбухания древесины.

Деревянная полка-шкаф

Можно сотворить комбинированный вариант стеллажа из металлической опоры и деревянных полок. Вот подробная инструкция по созданию такой самодельной модели:

Собираете каркас. Для этого приготовьте две боковые рамы, состоящие из 4-ех уголков. Соединяете элементы при помощи саморезов. Затем, стягиваете 2 рамы между собой, используя 4 уголка.

Когда каркас полностью собран, переходите к изготовлению полочек. Их можно сделать из дерева или металла, а также из других подручных плотных материалов. Достаточно вырезать полотна подходящего размера и закрепить их на металлическую основу.
При желании можно сделать стеллаж подвижным, закрепив четыре небольших колесика. Или прочно установить его в отведенное место в гараже.
	.

Как переделать

Трактор из мотоблока обработает территорию небольшой площадью. Собрать его под силу каждому, у кого есть хоть незначительные познания о том, как устроена техника. Кроме этого, надо учитывать, что переделка разных моделей осуществляется по различным схемам.

Из Агро

Есть строить машину на базе Агро, то надо учесть, что у штатной оси прочность на излом незначительная. Возможна ситуация, когда эти части ломаются даже при использовании мотоблока без дополнительного веса, а если нагрузку увеличить, то риск какого исхода возрастает в несколько раз. Чтобы вероятность поломки свести к нулю, можно установить колесные редукторы от авто УАЗ или ЛуАЗ. В этом случае передаточное отношение может быть изменено, чтобы тяговый диапазон увеличился.

Внимание!

Перед изготовлением самодельного минитрактора, надо заранее определить, где будет расположен движок – спереди или сзади. В первом случае агрегат станет маневреннее, но на колеса увеличится давление. Возможны и проблемы с трансмиссией.

Этапы постройки:

1. Создать раму и переднюю ось по чертежам из профилей металлопроката.
2. На передней оси закрепить ступицы колес. На них есть тормоза с приводом механического или гидравлического типа.
3. Собрать ось. В случае с составной рамой, ее надо крепить жестко к передней половине. Для поворота вся часть рамы будет отклоняться.
4. Установить на нее рулевой редуктор и соединить поворотными кулаками с рулевой тягой.
5. Собрать рулевую колонку и проверить, как работает управление.
6. Расположить на штатном месте заднюю ось. Ее крепление производиться к раме посредством двух обойм с подшипниками. На оси есть шкив, который передает крутящий момент от мотора.
7. Установить движок и колеса.
8. Разместить водительское видение и педальный узел согласно чертежам.
9. Провести регулировку функционирования узлов трактора.

Как обрезать задний мост ВАЗ для минитрактора?

При самостоятельном конструировании агрегата из Жигулей, мы сталкиваемся с необходимостью укоротить мост ВАЗ для минитрактора. Это достаточно ответственный и сложный этап работы. Чтобы правильно провести укорачивание, для начала ознакомьтесь со схемой, на которой указаны все размеры будущей конструкции:

Последующие работы следует выполнять по такому алгоритму:

1. Отрезается чашка пружины и вынимается концевой фланец.
2. Часть вынутой полуоси отрезается, с краю делается проточка.
3. Сверлится отверстие внутри чашки.
4. Состыковываем и центрируем полуоси, привариваем их по чертежам.
5. Вставляем в мост готовую деталь.
6. Завариваем мост с обеих сторон.
7. Сварочные швы должны быть качественными. По окончанию сварочных работ швы накаляют и остужают несколько раз.
8. Крепим мост к раме с помощью V-подобной конструкции.

Для наглядности также предлагаем ознакомиться с видео, на котором подробно показано процесс укорачивания моста ВАЗ:

Для укорачивания переднего моста можно воспользоваться схемой, приведенной ниже:

Двигатель – сердце агрегата

Именно двигатель выступает главным компонентом любой техники. В основном, мастера берут классические двигатели от ВАЗ 2101 – 2107. А все потому, что они идеально подходят по параметрам, основные среди которых:

• доступность;
• цена;
• тяговые показатели;
• небольшой вес;
• бюджетный ремонт и обслуживание.

Мотор – важная составляющая трактора

В идеале, всего одна машина классики ВАЗ станет настоящим донором для вашего самодельного трактора, ведь основная часть деталей может быть позаимствована именно оттуда.

Мотор в совокупности с коробкой передач и сцеплением выступает как единый узел, они крепятся вместе. Такой приятный нюанс облегчит процесс сборки самоделки

Важно поставить крыльчатку вентилятора на валу помпы. Это обязательное условие (независимо от конструкции), потому что работа трактора будет проходить в таком же режиме, как и чувствует себя автомобиль в пробке – скорость небольшая, а нагрузка немалая. Так что радиатор придется обдувать принудительно

Так что радиатор придется обдувать принудительно.

Раскладная лестница в яму

Чтобы пользоваться смотровой ямой, так или иначе приходится задействовать лестницу. Можно сделать конструкцию из кирпича, но она отнимет часть полезного пространства. Также возможен самый простой вариант – установить обычную приставную лестницу из дерева. Однако наиболее удобной будет раскладная конструкция.

Для изготовления такой лестницы в домашних условиях потребуются:

• профтруба;
• металлический уголок и полоса;
• доска;
• крепеж;
• болгарка;
• ножовка по дереву;
• дрель;
• сварочный аппарат;
• циркулярка, фуганок и фрезер;
• шуруповерт;
• рулетка.

Инструкция по конструированию:

1. Изготавливаем шаблон, для чего на плите ОСБ чертим рисунок будущего изделия в масштабе 1:1. По шаблону отмеряем и отрезаем профтрубу, острые края зачищаем.
2. Детали накладываем сверху шаблона, крепим их струбцинами и соединяем сварочным аппаратом. Торцы труб завариваем кусочками металла и закрываем отверстия.
3. Примеряем элементы петель и привариваем проушины к лестнице. Соединяем части болтом и проверяем конструкцию на сгибание и разгибание.
4. Из уголка нарезаем элементы как на фото и сверлим в них отверстия. С помощью этих деталей ступени будут фиксироваться к лестнице. На боковинах размечаем места крепления опор, после чего заготовки фиксируем с одной стороны сваркой. Устанавливаем и закрепляем струбцинами аналогичные детали с другой стороны и надежно привариваем все элементы. После сварочных работ производим зачистку и шлифовку.
5. Чтобы усилить лестницу, привариваем поперечины из профтрубы. Для крепления конструкции к уголкам смотровой ямы привариваем специальные проушины. Чтобы лестница скользила, снизу ножек сверлим отверстия и вставляем болт с прорезью в шляпке. В паз помещаем уголок окантовки ямы.
6. Из доски нарезаем заготовки для ступенек. Фрезером снимаем фаску с лицевой стороны и по бокам. Окрашиваем ступени.
7. Крепим каркас лестницы, фиксируем ступени саморезами.

Детальнее разобраться в конструкции поможет видео с ютуба:

Погреб в гараже

Яма смотровая или же погреб часто бывают в гаражах людей. И эти «вещи» весьма полезны, поэтому их так часто выкапывают. Обустройства погреба начинается с того, чтобы люк закрывался бесшумно.

Если достичь этого результата, то реально получить и сохранность люка. Он получит смягчение удара.

Что же требуется для реализации этой задачи? Минимальный набор инструментов и материалов:

• Молоток;
• Новые гвозди;
• Резина или уплотнители для автомобиля.

Разумеется, важно выбирать толщину уплотнителя такую, чтобы крышка закрывалась. Если этого не будет, то сор и пыль будут быстро оседать в яме/погребе

Что нужно учитывать при сооружении трактора из мотоблока?

Сложнее всего изготовить своими руками в домашних условиях кузов и присоединить его к мотоблоку. Чтобы правильно сделать минитрактор своими руками, понадобится использовать готовые схемы и чертежи, которые были разработаны профессионалами, имеющими большой опыт работы.

Только в таком случае получится правильно сделать полноприводный минитрактор и соединить все основные детали. Рекомендуется также посмотреть обзоры самодельных минитракторов.

Также надо будет разработать детальную кинематическую схему. Следует позаботиться о том, чтобы в процессе передачи от двигателя к колесам устройства крутящего момента нагрузка на ведущую ось распределилась равномерно.

Чертежи самодельных минитракторов подобного типа помогут в работе. Рис. 1.

На следующем этапе можно приступать к сборке главных узлов

Для того чтобы создать безопасные условия использования конструкции, особое внимание рекомендуется уделить размещению системы торможения и рычага переключения передач.. Когда данные работы будут выполнены, понадобится оборудовать рабочее пространство водителя

Когда данные работы будут выполнены, понадобится оборудовать рабочее пространство водителя.

Самодельные минитрактора из мотоблока легко управляются. Они имеют маленькие размеры, поэтому их можно использовать на неровном рельефе, возле строений и внутри производственных зданий.

Основные этапы сборки конструкции

Самоделка из Оки может стать полноценной заменой покупного трактора. Чтобы собрать такую технику, достаточно следовать пошаговой инструкции. Первым этапом изготавливается рама. Для нее понадобятся швеллеры №10 или плотные листы железа. Полученная конструкция должна иметь форму идеального прямоугольника. На нее крепятся шарниры, которые часто берут из кулака УАЗ.

На основание составляющих частей Оки нужно припаять мосты. Главная деталь из автомобиля, без которой сборка МТ по фото не была бы возможна — двигатель. Его нужно подготовить к установке. Без увеличения просвета и установки механизма для сцепки использовать такой мотор не получится. Передние и задние лонжероны нужно усилить, чтобы вес конструкции не износил раму раньше срока.

Для сцепления понадобятся двухклиновые ремни, которые крепятся к шкиве на валу трансмиссии. Коробку передач можно взять из автомобиля Ока. Ее корпус в мини-тракторе должен быть повернут “лицом” к водителю. Затем можно устанавливать рулевое управление, крепить топливный бак, электрические части и тормозную систему. Если все сделано правильно, мини-трактор можно использовать для сельскохозяйственных работ в тот же день.

Внимание!Такая техника окупается всего за 1 сезон, ведь его себестоимость получается минимальной.

Сделать трактор из старого автомобиля самостоятельно не сложно. При этом решается сразу несколько проблем: владельцу не приходится заказывать эвакуацию ненужной машины на свалку и покупать спецтранспорт для своего участка. Если конструкция собрана по всем правилам, ее можно использовать для выполнения большинства сельскохозяйственных дел. Мини-трактор из Оки пригодится не только владельцам больших садов. Компактные размеры позволяют убирать снег и культивировать почву даже на небольшом огороде.

Как сделать кабину для минитрактора

Если в летний период работать на минитракторе можно и без кабины, то с наступлением осенне-зимнего периода использование агрегата становится довольно некомфортным или вообще невозможным. Поэтому умельцы стараются собирать трактора с кабинами, чтобы использовать данную технику круглый год.

Кабину для самодельной техники изготавливают из листовой стали по заранее подготовленному чертежу. За основу расчетов можно взять кабину от трактора МТЗ. На следующем фото показан чертеж, исходя из которого, можно сделать кабину самостоятельно.

Совет! Если размеры кабины, имеющиеся на чертеже, не подходят под размеры вашего минитрактора, то их необходимо изменить. Но главное, что нужно учитывать при коррекции размеров — это размер лобового стекла и высоту кабины. Потолок ее должен быть выше головы сидящего в кабине человека на 25 см.

Кабина изготавливается следующим образом.

1. Первым делом, нужно собрать каркас из деревянных брусков согласно размерам чертежа.
2. Далее, по размерам деревянных деталей каркаса режут металлическую профильную трубу. Все детали соединяют методом сварки.
3. Сваренную конструкцию ставят крышей на землю и приваривают внутри кабины держатели для стекол.
4. Крыша изготавливается из листовой стали 1 мм. Фрагмент можно вырезать болгаркой и приварить к верхней части кабины.
5. Пол и боковые части кабины изготавливаются из листовой стали толщиной 2 мм.
6. Каркас дверей также сваривается из профильной трубы. Для автоматического закрывания дверей на каркас можно установить газовые лифты.
7. После установки стекол кабину можно обшить изнутри поролоном и обтянуть его кожзаменителем.
8. Кабина устанавливается на раму, на заранее приготовленное для нее место.

В целом, чтобы лучше понять, как изготавливается минитрактор своими руками, можно посмотреть это видео, своеобразное пособие для начинающих.

Приспособление для сбора ягод

Крыжовник — ягода вкусная и полезная. Само по себе растение вполне неприхотливое, никакого особенного ухода не требует. Ягоды вырастают крупные, собирать их достаточно удобно. И все бы ничего, если бы не колючие ветки крыжовника. Из-за этих огородных «кактусов» раньше руки постоянно были в мелких царапинах.

 И несколько раз еще подумаешь «а надо ли оно тебе — столько ягод» прежде чем полезешь вглубь куста за урожаем. Но несколько лет назад муж облегчил мне жизнь. Он подсмотрел в интернете одно очень простое, но полезное приспособление для сбора ягод. Для чего оно пригодится и чем полезно?

На самом деле такой сборщик можно использовать не только для сбора крыжовника. Я использую его и для сбора любых других ягод/фруктов в труднодоступных местах, куда так просто рукой не дотянуться. Например, чтобы снять сливы, вишни или яблоки с высоких веток. Как сделать приспособление для сбора крыжовника?

Все гениальное — просто! Берем пластиковую бутылку и сбоку вырезаем отверстие в форме капельки. В зависимости от того, для каких ягод/фруктов у вас предназначен сборщик, такой и делаем диаметр капли. Для крыжовника достаточно и 5-7 см, для яблок и слив побольше, чтобы не приходилась долго целиться и стараться попасть в плод. Объем бутылки будет также зависеть от того, что вы будете собирать. Для ягод лучше подойдет бутылка 0,5 л.

Носик капельки должен быть направлен ко дну бутылки. Можно еще сделать надрез пару сантиметров в продолжение носика, чтобы лучше захватывалась веточка. Все, наше приспособление готово! Собирать ягоды будем держа его за горлышко.

С ним делать это действительно гораздо проще. Мало того, что руки остаются без царапин, так еще и работа идет быстрее. Ведь собранный урожай будет ссыпаться в верхнюю часть бутылки. Соответственно не нужно после каждой ягодки «вылезать» из куста, складывать урожай в бидон или банку и лезть снова.

Плюс мы сможем достать ягоды даже с самых труднодоступных мест. А самое главное — что такое приспособление делается за 3 минуты, не стоит ни копейки, а жизнь упрощает в разы. Если оно потеряется, испачкается, не беда — без проблем сделаем другое! Так что, садоводы, берите на вооружение!

Самодельные минитрактора — видео

Самодельные модели мини тракторов, фото и видео которых
можно найти на страничках конструкторов обычной самодельной техники для
аграрного комплекса обладают не только вполне достойным экстерьером, но и отличной
функциональностью. Создание одной из моделей сельскохозяйственной техники может
быть довольно долгой и не простой, но облегчить процесс конструирования может
помочь видео, подробно описывающее поэтапное строительство мини трактора. В
результате можно создать технику, которая поможет значительно быстрее и
эффективнее обрабатывать сельскохозяйственные территории.
