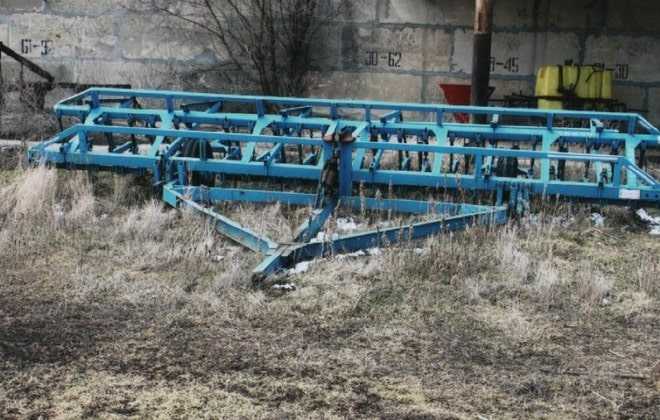

Культиватор КПС-4: технические характеристики

Навесное оборудование

Рассмотрим подробнее самые распространенные навесные опции для модели КПС-4, а также выделим их главные особенности.

Так, в первую категорию навесных опций входит оборудование, основанное на стрельчатых лапах. Лапы эффективно разрыхляют плодородный слой почвы, не вынося при этом влажный слой на поверхность. Кроме того, стрельчатые лапы необходимы для защиты от сорных растений путем подрезания их корней

Обратим внимание, что у стрельчатых лап бывает разная ширина рабочей поверхности, она составляет в пределах 27-33 см. При этом глубина соприкосновения при этом достигает 12 см

Соответственно, чем сильнее поверхность заросла ненужными растениями, тем больше требуется ширина. Наилучшие показатели обработки поверхности достигаются при наличии комбинированного оборудования. Эффект усиливается в два, а то и в три раза.

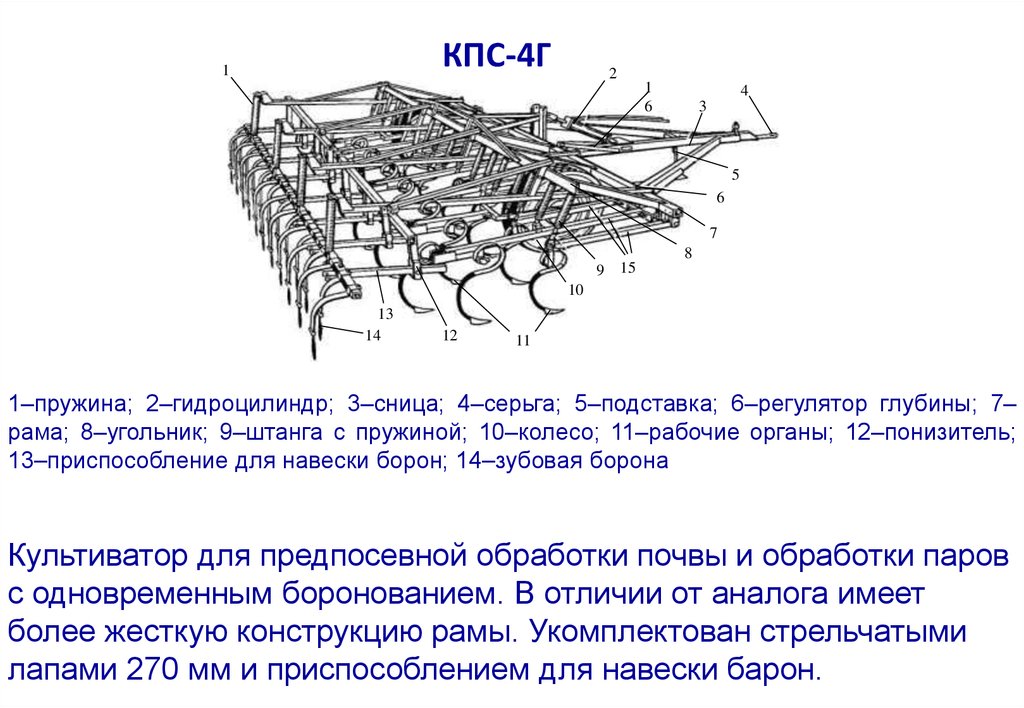

Устройство и составные компоненты культиватора «КПС-4»

Устройство и составные компоненты культиватора «КПС-4»

Устройство культиватора КПС-4 таково:

• плоская сварная рама;
• 2 шт. опорных пневматических колес, с наличием винтового механизма для регулировки величины хода исполнительных деталей;
• гидроцилиндр, поднимающий рабочий элемент при транспортировке;
• грядили с опорно-копирующим катком и регулятором величины погружения;
• исполнительные детали;
• механизм для добавочного навешивания борон.

Рама является опорой для крепежа грядилей, ходовых колес, брусьев. Колеса смонтированы на кронштейнах, их концы совмещены с брусьями винтовым механизмом (механизм регулировки величины хода исполнительных элементов).

Дышло крепится шарнирами к раме, на нем находится регулировочный механизм колес и гидравлическая система. Гидроцилиндр находится сверху кронштейна, он связан шарниром с основным брусом. Его функция заключается в подъеме рамы для скоростного перемещения.

Каждый короткий грядиль собран с рабочей лапой, а длинный — двойным крепежом с двумя лапами для рыхления. Держатель, планка и болт соединяют рабочий орган с грядилем. Болты регулируют положение рабочего элемента.

«КПС-4» оснащен комплектом рабочих лап. Лапы культиватора имеют ширину захвата 270 мм — 8 штук и 330 мм — 16 штук. Форма лап у агрегата бывает:

• стрельчатая;
• долотообразная (рыхлить грунт);
• пружинная (удалять разросшиеся растения и выкапывать их корни наружу, обрабатывать влажные почвы);
• в форме дисков (рыхлить сухой слой земли для высаженных культур и прореживать грядки для саженцев).

Рыхлительные лапы имеют носки:

• односторонние;
• двухсторонние (при изнашивании проворачиваются на другую сторону).

Механизм для добавочных борон — сооружение, представляющее четыре штанги, тяги, поводки и растяжки. Звенья крепят зубовые бороны к конструкции с помощью петель и поводков. Скобы фиксируют растяжки на конце штанги, далее растяжки присоединяются к элементам борон замком. При перемещении культиватора борону поднимают на раму, не откручивая соединения, и она оказывается прочно прикрепленной.

Популярные модели производителя

Выпускаемые культиваторы КПС имеют технические характеристики, позволяющие применять в качестве тягачей колесные тракторы типа МТЗ-80/82 или К-150, а также гусеничные машины ДТ-75 или Т-150.

Завод выпускает оборудование с дополнительными боронами, позволяющими дополнительно выровнять поверхность почвы и удалить вредные растения.

В зависимости от модификации меняется ширина рабочей зоны (значение в метрах указывается в индексе модели).

Установка КПС-4 обеспечивает обработку полосы шириной 3,9 м, регулируемые зубья размельчают почву на глубину до 120 мм. Для буксировки установки рекомендуется использование колесного трактора тягового класса 1,4-2,0 т. Конструкция рамы допускает соединение 2 машин в единый агрегат с увеличенной рабочей зоной. Жесткость конструкции позволяет вести работу в поле со скоростью до 12 км/ч. В комплект культиватора КПС-4Г входят зубовые бороны типа БЗСС-1 и приспособления для навески рабочих элементов, а также рыхлительные или стрельчатые лапы.

Культиватор КПС-5 отличается применением колес, расположенных ближе к оси симметрии. Для изготовления рамы применена труба прямоугольного сечения, предусмотрены усилители из листовой стали. Дополнительно усилены шарниры крепления грядиля и применены металлические планки с увеличенным сечением профиля. Для буксировки используется трактор с тяговым усилием 2 т, оборудованный гидравлической системой с выводом на заднюю часть корпуса и золотниковым распределителем.

Культиватор КПС-6 построен на основе металлической рамы с боковыми колесами, оборудованными механизмом регулировки положения. Почва обрабатывается бороной и дополнительной трубой, выравнивающей слой грунта. Дополнительно устанавливается приспособление для лущения остатков стеблей злаковых растений после уборки. По отдельному заказу поставляется модификация с усиленной конструкцией, позволяющая обрабатывать твердые или целинные почвы (версия У).

На раме установлены гидравлические цилиндры, шланги с быстроразъемными муфтами выведены к прицепному устройству. Рабочая зона составляет 6 м, для буксировки установки требуется колесный или гусеничный трактор, оборудованный дизелем мощностью не менее 120 л.с. Конструкция сельскохозяйственной машины допускает рабочую скорость в диапазоне 8-14 км/ч, при транспортировке возможно разгонять сцепку до 20-25 км/ч.

Оборудование оснащается рамой, собранной из продольных и поперечных связей. Для изготовления конструкции применена стальная труба, детали соединены дуговой сваркой с дополнительными косынками (для повышения жесткости). Для обработки почвы применяется регулируемая борона с пружинной подвеской, колеса вынесены на боковые кромки установки. Для выравнивания поверхности грунта предусмотрен каток, выполненный из стальной трубы.

Прицепной культиватор КПС-8 имеет ширину захвата 8 м, глубина обработки варьируется винтовым механизмом в диапазоне 20-100 мм. Для повышения качества обработки рабочие органы перекрываются на 50 мм. Установка имеет снаряженный вес 2800 кг, для буксировки требуется колесный трактор, оснащенный силовым агрегатом мощностью 160 л.с. и выше.

Культиватор КПС-9 предназначен для обработки грунта перед посевом культур. В конструкцию оборудования включена центральная секция и откидные боковые элементы, расширяющие рабочую зону. На центральной части установлены 2 колеса с пневматическими шинами, боковые элементы оборудованы дополнительными колесами. В конструкции использованы стойки с перекрытием рабочих зон, что обеспечивает улучшение обработки почвы и исключает засорение рабочих элементов растительным материалом.

Оборудование укомплектовано блоками зубьев, установленными на пружинной платформе с возможностью изменения угла установки. Использование пружин позволяет установке копировать рельеф местности при перемещении. Для регулировки глубины обработки используется червячный механизм с контрольным лимбом. Установка обеспечивает обработку полосы шириной 9 м, для буксировки требуется трактор с тяговым усилием от 3 т.

Культиватор сплошной обработки

Культиватор сплошной обработки прицепного и навесного исполнения выполняет предпосевную обработку почв любых агроклиматических зон и любых составов (кроме каменистых). От требований, предъявляемых к качеству обработанной поверхности, зависит выбор типа культиватора (его рабочих органов). Для поверхностного рыхления используют широкозахватные агрегаты, для тяжелых почв – чизельные, для невспаханных полей – фрезерные. Укомплектованный культиватор для сплошной обработки почвы способен в ходе одного прохода (до 16 метров шириной) выполнить целый комплекс сельскохозяйственных работ: выравнивание почвы, рыхление, мульчирование, прикатывание, удаление сорняков.

Из транспортного положения в рабочее (и обратно) агрегат переводится механизмом с гидравлическим приводом.

Культиватор КСО-4,8

Культиваторы серии КСО (культиваторы сплошной обработки) предназначены для предпосевного возделывания всех типов почв по фонам культивации и вспашки, с заделкой развальных борозд. Культиватор КСО производит поверхностное рыхление на глубину до 10 см, выравнивание и прикатывание почвы.

Фото культиватора КСО-4,8

Модели культиваторов КСО: КСО-4,8; КСО-6,4; КСО-8; КСО-9,6; КСО-12.

Культиватор серии КСО применяется в различных агроклиматических зонах, на всех типах почв, в том числе подверженных ветровой и водной эрозии, кроме каменистых:

• в системе основной обработки почвы по традиционной технологии — для выравнивания зяби, предпосевной культивации, уходу за парами;
• в системе минимальной основной обработки почвы — для предпосевной культивации, а также выравнивания микрорельефа поля.

Культиваторы КСО серийно комплектуются выравнивающей планкой и двойным тандемным катком (спиральный, планчатый, либо прутковый). Опционально устанавливается одинарный каток, а также 3-х рядная пружинная борона.

Технические характеристики культиватора КСО-4,8

Производительность за 1 час основного времени, га/ч до	4,8
Рабочая ширина захвата, м	4
Глубина обработки, см	5-12
Рабочая скорость движения, км/ч	до 12
Масса, кг	849 ± 24
Габаритные размеры, мм, не более
ширина	4050
длина	5030
высота	970
Масса приспособлений и комплектов, поставляемых по отдельному заказу, кг
— комплект лап КЦЦ 00.290	11
— каток ребристый КЦД 04.100	201
— боронка пружинная КЦД 05.000	74

Культиватор сплошной обработки КСО-8

Культиватор сплошной для обработки почвы КСО-8 применяется для паровой и предпосевной обработки почвы. На выбор заказчика может комплектоваться катком с выравнивателем, пружинной двухрядной бороной либо приспособлением для навески зубовых борон. За счет четырехрядной расстановки рабочих органов (минимальное расстояние между соседними грядилями составляет 800мм), данная конструкция препятствует забиванию культиватора растительными остатками.

Рама КСО-8 выполнена из толстостенных профильных труб, что придает большой запас прочности агрегату. В конструкции грядилей предусмотрены сменные полиуретановые втулки, рассчитанные на 1000-1500га эксплуатации. Разъемное крепление кронштейнов грядилей к раме на стремянках снижает излишние сварочные напряжения и позволяет регулировать ширину перекрытия. Покраска культиваторов производится высококачественными акриловыми эмалями с предварительным грунтованием.

Особенности эксплуатации

Культиватор КПС-4 собирается в соответствии с руководством по эксплуатации и с помощью дышла подсоединяется к трактору, обычно это МТЗ-80/82. Трактор выезжает на рабочее поле. Сельскохозяйственные работы проводятся на уже разработанной почве, для вспашки целины данное оборудование не подходит. Оборудование опускается с помощью гидравлики. Устанавливается необходимая глубина культивации соответствующим регулировочным механизмом. Трактор начинает движение и производит культивацию.

Необходимо следить за давлением в шинах, разное давление приведет к перекосу рамы и с одной стороны лапы будут заглубляться больше, чем с другой.

Подготовка культиватора «КПС-4» к работе

Перед эксплуатацией агрегата, если это не первое его использование, необходимо очистить все от земли и прилипшей травы. Затем проверить присутствие всех необходимых элементов механизма и их качество, работоспособность и исправность. Если что-то не в порядке, произвести замену, для этого нужен запас дополнительных частей. Проверяют состояние колес, смазывают подшипники.

Основные регулировки культиватора

Регулировка культиватора КПС-4 в обязательном порядке осуществляется на выровненном участке. Колесам необходимо опираться на какую-то опору, чтобы компенсировать их проседание от тяжести, эта величина составляет 2-3 см.

Колесам обязательно нужно находиться на одной высоте, это существенно и имеет значение в будущей работе.

Подставку тоже располагают на опору толщиной 35 сантиметров и прибавляют величину опоры под колесами. Затем исполнительные детали отлаживают на величину погружения. Лапы находятся на устройстве в шахматном порядке и кончики режущей линии задних лап обязаны перекрывать линии передних на семь сантиметров, это требуется для эффективного уничтожения корней сорняков. Однотипность погружения настраивается пружиной.

Глубину погружения лап регулируют еще опорными колесами, если колеса приподнимаются — глубина увеличивается, при опускании — уменьшается.

Особенности настройки культиватора КПС-4

Технику принято устанавливать на ровную и твердую площадку. Для приведения техники в рабочее состояние используется гидроцилиндр. Режущие элементы опускаются на грунт таким образом, чтобы универсальные лапы коснулись всей обрабатываемой площади, а разрыхлительные элементы опирались своими острыми наконечниками на грунт.

Тяговая техника оснащается парораспределителем, который устанавливается на нейтральное положение. Во время подготовки к работе необходимо правильно настроить стойку культиватора и нажимные штанги, которые должны упираться своими головками во вкладыши.

Презентация на тему 1. Назначение и устройство культиватора. 2. Рабочие органы культиватора. 3.Регулировки. Транскрипт

1

1. Назначение и устройство культиватора. 2. Рабочие органы культиватора. 3.Регулировки.

3

Культиватор прицепной для сплошной обработки почвы КПС-4 предназначен для предпосевной обработки почвы и обработки паров с одновременным боронованием. Комплектуется стрельчатыми лапами захватом 330 мм. Культиватор применяется во всех почвенно- климатических зонах, исключая районы с каменистыми почвами и стерневыми фонами.

4

Технические характеристики Производительность (за час основного времени), га 4,8 Рабочая скорость, км/ч до 12 Ширина захвата, м 4,0 Глубина обработки, см 5-12 Транспортная скорость, км/ч 20 Масса, кг (с дополнительным оборудованием) 1070

5

Состав культиватора. Культиватор КПС-4,0 имеет такие основные узлы: плоскую сварную раму; два пневматических колеса с винтовыми механизмами для регулирования глубины хода рабочих органов; четыре коротких и восемь длинных грядилей с подъемнонажимными штангами; рабочие органы; устройство для навески четырех зубовых борон; гидравлический механизм для поднятия рабочих органов в транспортное положение. Культиватор имеет стрельчатые универсальные лапы шириной захвата 200, 270, 330 мм. Стрельчатые лапы закрепляют на грядилях в два ряда. В переднем ряду закрепляют на коротких грядилях лапы шириной 220 или 270 мм, а на заднем ряду на длинных грядилях — лапы шириной 270 или 330 мм. К передней части рамы шарнирно крепится дышло, на котором устанавливается гидроцилиндр для подъема рамы с грядилями в транспортное положение, а также механизм регулирования установления колес.

6

ПРИНЦИП РАБОТЫ При въезде на загон тракторист опускает, с помощью гидросистемы, лапы культиватора в рабочее положение. Лапы за счет угла крошения, веса и скорости входят в почву на заданную глубину. Лезвия лап подрезают корни сорняков. Почва, поднимаясь по лапе и падая с нее, крошится, поверхность поля выравнивается. Для лучшего разбивания комков и выравнивания поверхности поля, культиватор оснащается зубовыми боронами.

7

РЕГУЛИРОВКИ Глубина обработки — опорными колесами — если колеса приподнять, то глубина обработки увеличится и наоборот. Подъем и опускание колес производится механизмом регулировки. Равномерность глубины обработки — поджатием пружины на штанге — пружину сжать глубина хода лапы увеличится. Равномерность глубины обработки — изменением положения стойки на грядиле — ослабить стремянку и переместить стойку.

8

Сцепка универсальная СПА-16 состоит из следующих основных частей: центральной секции, левого 2 и правого 3 крыльев, ходовых 4 и опорных 5 колес и гидросистемы 7. Центральная секция изготовлена из труб квадратного и прямоугольного сечения и швеллеров. По торцам центральной секции приварены кронштейны 6 для шарнирного соединения левого и правого крыльев сцепки, которые опираются на самоустанавливающиеся колеса. Центральная секция опирается на два колеса. Кронштейны колес крепятся к заднему брусу секции на хомутах и могут перемещаться по брусу. Задний брус секции, выполненный из труб квадратного сечения, предназначен для присоединения сельскохозяйственных машин. По центру бруса приварено прицепное устройство для центрального расположения прицепляемых сельскохозяйственных машин (при составлении агрегата из 3 сельхозмашин). Два других прицепных устройства крепятся к буру и служат для присоединения сельхозмашин и фиксации одного из крыльев при переводе сцепки в транспортное положение. Для дополнительной регулировки по высоте прицепных устройств агрегатируемых машин предусмотрен их переворот на 180 град. Для удобства агрегатирования трактора со сцепкой у сцепного устройства предусмотрена стояночная лапа. Левое и правое крылья выполнены из труб квадратного и прямоугольного сечения. По концам крылья опираются на самоустанавливающиеся колеса. На задних брусьях крыльев установлены прицепные устройства для агрегатирования с прицепляемыми сельхозмашинами. На сцепке установлена двухцилиндровая гидросистема, состоящая из трубопроводов, двух разрывных муфт, шести рукавов высокого давления и шести тройников. Рабочие органы машин, находящихся в агрегате со сцепкой, поднимают и опускают, управляя гидросистемой (рычагом гидрораспределителя) из кабины трактора. Сцепка универсальная СПА-16 агрегатируется с тракторами класса 3-5 тс и используется с культиваторами КПС-4, КПЭ-3,8, различными катками и другими сельскохозяйственными машинами, близкими по ширине захвата и тяговым сопротивлениям как с гидрофицированными, так и не с гидрофицированными.

Принцип работы культиватора «КПС-4»

После заезда на обрабатываемый участок механизатор опускает, при помощи гидросистемы, лапы культиватора в рабочее положение. Поскольку лапы расположены под определённым углом крошения, а также под воздействием массивного веса агрегата и скорости его движения, они входят в почву на требуемую глубину. При этом лезвия лап подрезают и крошат стебли и корни сорных растений.

Земля из верхнего почвенного слоя поднимается вверх по лапам и, спадая с них, крошится на мелкие комки, которые равномерно распределяются по поверхности поля, выравнивая её. Чтобы усилить данный эффект разбивания почвы на мелкие комки и выравнивания поверхности, культиватор «КПС-4» оснащают зубовыми боронами.

«КПС-4» завода «Гомсельмаш», с зубовыми боронами.

Глубина обработки регулируется на культиваторе опорными колёсами. Если колёса приподнимаются, то глубина обработки увеличится, и наоборот. Подъём и опускание колёс производится с помощью механизма регулировки. Рабочие органы культиватора – лапы – располагаются в шахматном порядке. Концы режущих кромок задних лап с каждой стороны должны на 7 см перекрывать кромки передних лап, для обеспечения полного уничтожения корневой системы сорных растений. Равномерность глубины обработки можно отрегулировать поджатием пружины на штанге. Если пружину сжать, то глубина хода лапы увеличивается. А также изменением положения стойки на грядиле: ослабить стремянку и переместить стойку.

Несколько прицепных культиваторов можно объединять при помощи сцепок в большие широкозахватные агрегаты для работы с тракторами 3-5 тяговых классов. А навесной вариант культиватора «КПС-4» был разработан специально для обработки особо тяжёлых и каменистых почв. Эта модификация снабжена усиленными лапами с пружинными предохранителями.

Правила использования

Чтобы обеспечить безопасность движения на культиваторе КПС-4, а также повысить надежность техники, необходимо следовать рекомендациям производителя. В частности, культиватор лучше всего использовать с проверенными тракторами – моделями МТ3-80 и ЮМЗ-6. К тому же, вместе с ними культиватор имеет право ездить по гражданским дорогам, согласно ПДД.

Производитель предусмотрел техническое обслуживание культиватора, которое допускается только в некоторых случаях:

• При транспортировке
• При культивации и хранении
• Обслуживание один раз в месяц

Гарантия предоставляется только на проверенную технику, прошедшую обкатку перед полноценным использованием со 100-процентной нагрузкой. Так, процедура обкатки включает в себя несколько важных этапов:

• Проверка всех внутренних и наружных панелей и приборов, они должны быть в исправном виде перед первым включением мотора
• Первый запуск двигателя – проводится на холостых оборотах, которые можно постепенно повышать.
• Проверить четкость переключения передач
• Пробная эксплуатация с нагрузкой не больше 50-60%. Допускаются различные виды работ, такие как окучивание, вспахивание, посадка овощей и т. д.
• Обкатка длится примерно 20 часов. За это время внутренние детали притираются, и таким образом приспосабливаются к местным условиям.
• После обкатки необходимо провести технический осмотр изделия, а также поменять расходные материалы.

Соответствие «КПС-4» агротехническим требованиям

Принцип работы подобного оборудования заключается в обработке земли под посев на глубину посадки семян. При работе на полях, на которых ранее высаживались культуры, то есть, оно не дикое, такая глубина удовлетворительна. Обрабатывать глубже не имеет смысла, чтобы детали культиватора не доставали наверх слой грунта, который должен оставаться влажным.

В случае возделывания поля с большим количеством сорняков или очень плотной почвы, глубину вспахивания увеличивают, для этого пользуются рыхлителями с пружинными зубьями. Данный прицепной культиватор создает равномерно возделанный слой грунта, с погрешностью глубины в один сантиметр, что соответствует агротехническим требованиям. Слой почвы после обработки культиватором получает мелкокомковатую структуру, с разрыхленной дерниной.

Высота борозд после рыхления — 3-4 сантиметра, дно выровнено, поэтому эту работу можно совместить с боронованием.

Для лучшей обработки и дальнейших работ нужны условия:

• культивацию вести под углом к направлению предыдущих борозд;
• 9-12 км в час оптимальная скорость движения для создания выровненной линии поля;
• ровная линия поля обеспечивает лучшую работу для посева;
• проводить обработку земли в положенные сроки;
• глубина обработки;
• полное подрезание сорняков.

Качество предпосевной обработки возможно установить внешним осмотром. Поверхность поля должна быть однородной.

Принцип работы и обслуживание

Перед началом использования культиватора обязательно необходимы его настройка и регулировка. Если это не первичная его эксплуатация, то придется прочистить устройство от грязи и органических фрагментов. Следом проверяется наличие обязательных частей и их состояние, а также тот факт, надо ли что-то укрепить или подтянуть, к примеру, сальники на ступицу. При необходимости неисправные детали заменяются на новые, для чего всегда стоит иметь в наличии запчасти. Спустившиеся колеса накачиваются, а подшипники дополнительно смазываются.

Регулировка культиватора обязательно проводится на разровненной площадке. Под колеса во время этого процесса следует положить подкладку, которая окажется меньше глубины погружения на 2 или 3 сантиметра, исчезнувшие за счет опускания колес

Важно соблюдать одинаковую высоту обоих колес для точности регулировки и дальнейшей эксплуатации. Под подставку также размещается подкладка, толщина которой соответствует 350 миллиметрам, к которым прибавляется параметр, используемый для подкладки под колеса

На следующем этапе рабочие узлы подстраиваются под требуемую глубину хода

В это время подготавливается движущееся устройство, после чего обе составляющие комбинируются

На следующем этапе рабочие узлы подстраиваются под требуемую глубину хода. В это время подготавливается движущееся устройство, после чего обе составляющие комбинируются.

Сам процесс работы парового культиватора КПС происходит следующим образом: движущееся устройство с присоединенным культиватором заезжает на обрабатываемый участок. Рама опускается таким образом, что лапы проникают внутрь почвы на требуемую глубину. Во время этого процесса стебли и корешки сорняков подрезаются острыми частями лап.

Комки, находившееся на поверхности, перемещаются вверх по лапам, а потом разрушаются на мелкие фрагменты в момент падения вниз. Тем самым на поверхности формируется равномерный слой земли. Иногда, чтобы размельчение почвы происходило интенсивнее, общая схема дополняется действием зубовых борон, размещенных на культиваторе. Кстати говоря, размер того, насколько глубоко погружаются лапы, можно менять с помощью опорных колес. Когда последние приподнимаются, воздействие вглубь увеличивается, а когда опускаются – уменьшается. Равномерно происходит обработка или же нет, удастся определить, взаимодействуя с пружиной на штанге. Ее сжатие увеличивает глубину хода, а расслабление, соответственно, уменьшает.

Важно упомянуть, что сама культивация сначала выполняется поперек основной обработки, а затем – перпендикулярно предыдущему заходу. Устройство, как правило, движется, выполняя челночные движения

Закончив обработку основных проходов, необходимо уделить внимание и обработать поворотные зоны участка

Устройство и составные компоненты культиватора «КПС-4»

Культиватор состоит из следующих составных частей: рама плоская сварная; колёса опорные пневматические (2 шт.), оснащённые винтовыми механизмами для регулирования глубины хода рабочих органов; грядилис подъёмно-нажимными штангами: 4 – коротких и 8 – длинных; устройство для навешивания 4-х зубовых борон; гидравлическое устройство, поднимающее рабочие органы в транспортное положение.

К плоской сварной раме прямоугольной формы крепятся грядили, ходовые колёса и боковые брусья сницы. Опорные ходовые колеса монтируются не полуосях кронштейнов, наружный конец каждого из которых соединён с боковым лучом сницы винтовым механизмом регулировки глубины хода рабочих органов.
На передней части рамы шарнирно закреплена её прицепная часть – дышло. На нём установлен механизм регулировки колёс и гидравлический цилиндр. Гидроцилиндр расположен на кронштейне и шарниром соединён с центральным брусом сницы. Он служит для перевода поднятия рамы с грядилями культиватора при транспортировке.

На каждой их коротких грядилей смонтировано по одной стрельчатой лапе, а на каждой из длинных, при помощи сдвоенных держателей, – по две рыхлительные лапы. Стойка лапы присоединена к грядилю болтом, держателем и планкой.
Болт регулировочный; он удерживает стойку лапы в заданном положении. Культиватор «КПС-4» комплектуется стрельчатыми универсальными лапами с шириной захвата 270 и 330 мм соответственно, по 8 и 16 штук. Обычно стрельчатые лапы закрепляют на грядилях в два ряда. В переднем ряду располагаются на коротких грядилях лапы шириной 220 или 270 мм, а на заднем ряду, на длинных грядилях, – лапы шириной 270 или 330 мм.

Нормами ГОСТа № 23.2.164-87 для культиваторов «КПС-4» использование универсальных лап типоразмера 3 с шириной захвата 270 мм, толщиной металла 5 мм; а также типоразмера 5 (В=330 мм, S=6 мм).
По своей форме лапы культиватора «КПС-4» бывают, кроме стрельчатых (ножевидных или копьевидных), также долотообразными, пружинными (на пружинных стойках); а также используются диски. Долотообразные лапы применяются для разрыхления почвы.Пружинные – для ликвидации многолетней сорной травы и вытаскивания наружу её корневищ; для вычёсывания корнеотпрысковых сорняков: осота, вьюнка полевого и т.п.; для земель с повышенной влажностью верхнего слоя.

Диски способствуют разрушению сухой почвенной корки, помогают прорыхлить и вспушить землю в период вегетации, не причиняя вреда культурам, но уничтожая при этом сорные растения. Носки рыхлительных лап бывают односторонними либо двухсторонними. Двухсторонние носки после значительного изнашивания одного конца поворачиваются на 180 градусов.

Устройство для дополнительного навешивания борон – это конструкция, собранная из четырёх штанг с тягами, поводков и четырёх растяжек. Зубовые бороны звеньями прикрепляются к устройствукрючками и петлями поводков. Растяжки или цепи закрепляются скобами к концам штанг.

Они соединяются замками со звеньями борон. В случаях транспортировки на значительные расстояния звенья борон укладываются на брусья рамы культиватора, при этом они не разъединяются поводками; и каждое из звеньев надёжно крепится на раме.
