Косилка ротационная навесная КРН-2.1

Сравнение производителей

ВИРАКС (80-100 тыс):

ВИРАКС ременная (у нас шестеренчатая). Ширина скоса 1,8 м. (у нас 2,1)
Это как сравнивать ручную мясорубку и электрическую. Если вам нужен фарш 3 раза в год, то ручной хватит. А если надо в сложнейших условиях, в 3 смены и много, то долго такая косилка не выдержит.
ВИРАКС при этом стоит около 80-100 тыс. Это огромное преимущество. Многие говорят, что лучше купить 3 Виракса, чем одну нашу. Пояснение, как в пункте 2. Три Виракса брать не надо – берите 1, так как она рассчитана на щадящую работу. По проверенным полям без камней, пеньков и кустов.
Наша – это косилка другого класса. Без перечисленных ограничений.

Бобруйск КДН-210 (200 тыс):

Бобруйскую косилку часто хвалят, но… У нее половинчатый режущий брус. Стоит один раз более-менее сильно стукнуться и брус поведет. В брусе появится щель, из нее начнет сочиться масло. Если это вовремя не заметить, то масло постепенно выльется, шестерни обсохнут, перегреются и их заклинит. Всё! Косилку на свалку. Даже если вовремя заметить течь масла, то все равно это уже навсегда

Надо будет герметизировать и постоянно следить

Также многие обращают внимание на тонкую сталь в бобруйской косилке. Хвалят в этой косилке, что удобно выполнена возможность замены шестерен

Вроде это преимущество, но мы не понимаем для чего их менять.

Стриж и Белоне (Италия) – 300-340 тыс.

Эти косилки можно назвать одинаковыми. Разница только в том, что в Стриже брус от Белоне, а редуктор отечественный.
Обе косилки очень хорошие. Итальянская дороже. Служат хорошо. Гарантия 24 месяца. Но есть несколько минусов.
Косилки весят всего 400 кг. Конечно, они позиционируют это, как облегченная версия и экономия на топливе, но наша косилка почти на 200 кг. тяжелее. Да, в этом есть минус, но плюсов значительно больше. Это уверенность в прочности и надежности. Лучше потратить на несколько литров больше солярки, чем переломить косилку.
У них не совершенный механизм откидывания. После столкновения с препятствием срезается штифт. Для продолжения работы необходимо вставить новый штифт. У нас автоматическое защелкивание при движении задним ходом и выходить из трактора не надо.
Большой недостаток в этих косилках связан с шестернями. Если косилка сталкивается с препятствием, то ротор, с которым прошло столкновение останавливается. Это происходит за счет того, что вал шестерни срезается в специальном ослабленном месте. Для восстановления работоспособности необходимо купить новый вал и выполнить замену.

Узнайте все преимущества, отзывы и стоимость доставки косилки по телефону (8362)42-14-38 – Светлана (на фото выше), 8(8362)68-39-06 (Павел) или на сайте mmz.bitrix24.site.

Также Вы можете заказать обратный звонок,

Модификации и обозначения

Ротационная навесная косилка «КРН-2.1А» – это обозначение базовой модели, работающей от тракторного вала отбора мощности на 540…560 оборотов в минуту. В модели «КРН-2.1Б» применены шкивы, одинаковые по диаметру, и этот вариант косилки может использоваться с валом отбора мощности со скоростью 1000 оборотов в минуту.

Если же в наименовании косилки обозначена буква «Д», то это значит: «дорожная». «Дорожный» вариант может использоваться на крутых склонах, с уклоном до 40 градусов. Это делает косилку удобной для окашивания обочин, кюветов, склонов дамб и прочих земляных сооружений.

Виды технического обслуживания

Своевременное и правильное техническое обслуживание обеспечивает качественную работу косилки, увеличивает срок ее службы.

Техническое обслуживание состоит из:

а) ежедневного технического обслуживания;

б) периодического технического обслуживания;

в) послесезонного технического обслуживания и консервации.

Продолжительность времени на ежедневное техническое обслуживание составляет 10 – 15 мин.

Периодическое техническое обслуживание производится через каждые 60 часов работы косилки или 100 га выработки.

Продолжительность времени на периодическое обслуживание составляет 1 – 1,5 часа.

Послесезонное техническое обслуживание и консервация производятся после окончания сезона уборочных работ.

Во время технического обслуживания, в случае необходимости, используйте запасные части, прилагаемые к косилке.

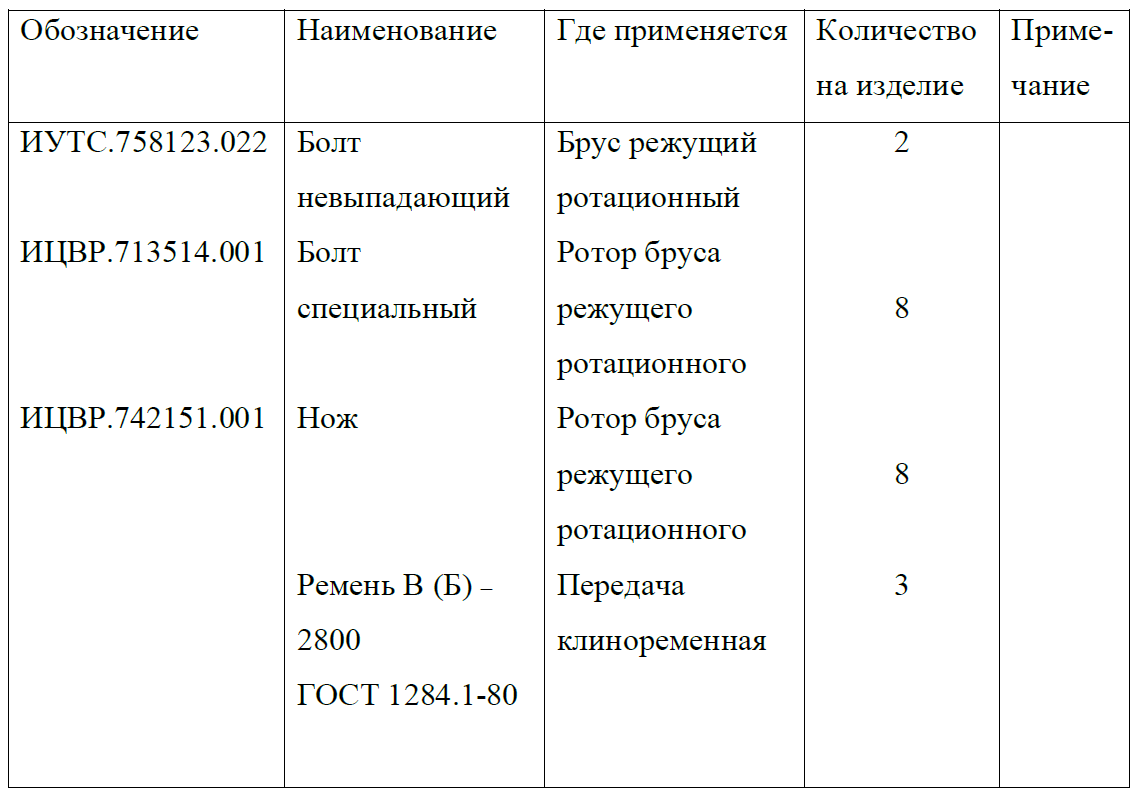

Ведомость ЗИП

Таблица смазки косилки

Таблица смазки косилки начало

Примечание – Полости редуктора и картера бруса режущего должны быть залиты на 1/3 высоты хорошо размешанной однородной смазкой, состоящей по объему из 80% масла трансмиссионного ТЭп-15 ГОСТ 23652-79 и 20% пресс-солидола Ж ГОСТ 1033-79:

– в редукторе смазка должна перекрывать половину высоты гайки вертикального вала;

– в брусе режущем ротационном высота уровня смазки должна быть не менее 15 мм при его горизонтальном положении.

Места смазки косилки показаны на рисунке 23.

Схема смазки косилки ротационной КРН-2,1М2С

1 – масленка для смазки подшипников ротора; 2 – масленка для смазки цапф механизма подъема; 3 – масленка для смазки оси подрамника; 4 – масленка для смазки обгонной муфты; 5 масленка для смазки подшипников ведущего шкива; 6,7 – крышка для смазки шарнира карданной передачи; 8 – съемная крышка для заливки масла в корпус редуктора; 9 – съемная пробка для заливки масла в картер бруса режущего.

Все подшипники качения и скольжения должны быть смазаны Пресс-солидолом Ж ГОСТ 1033-79.

Заводскую смазку в редукторе и брусе режущем через год после начала эксплуатации косилки рекомендуется заменить.

Роторная косилка КРН-2.1

Данный агрегат выпускает не одно предприятие, а несколько. Например, завод «Сельхозмаш», находящийся в городе Люберцы Московской области, который изготавливает технику из белорусских запчастей. Или ПКФ «Ракита», расположенное в Кирове. Еще назовем «Смоленскспецтех» (город Смоленск) и Кохановский экскаваторный завод (Беларусь). Особенной популярностью пользуются косилки из Твери, производителем которых является завод «Бежецксельмаш». Они считаются самыми прочными и надежными.

Устройство оснащено четырьмя быстро крутящимися роторами, расположенными попарно один напротив другого. На концах у них находится восемь острых пластинчатых ножей (на каждом роторе по два), закрепленных на шарнирах. Они срезают траву (даже жухлую и примятую) чисто, как бритвы.

Ротационная конструкция позволяет ровно уложить весь тот ворох, который скошен. От растущей травы его отсекает специальный полевой делитель.

Отметим, что сегодня в чистом виде модель навесной косилки КРН-2.1 практически не производится. Как правило, в конце маркировки добавляется буква «А» (стандартное исполнение) или «Б». В последнем случае немного изменена конструкция – вместо двух разных по диаметру шкивов используются одинаковые. Из-за этого повышается до 1000 оборотов в минуту скорость тракторного ВОМ.

Назначение

Машина подходит для работы с тяговыми устройствами класса от 0,9 до 1,4 – она присоединяется к ним сзади с помощью тракторной навесной системы. После этого можно приступать к покосу – к слову, для обслуживания достаточно одного человека. Косилка легко срежет обильно выросшую траву, мелкий кустарник и заросли бурьяна, удалит сорняки, очистит пастбище или сенокос. При этом неровный рельеф или небольшой уклон грунта не будут являться помехой.

Полезно и практично использовать модель КРН-2.1 там, где урожайность превышает пятнадцать тонн с гектара. Она лучше всего совладает с густыми травяными зарослями, двигаясь сноровисто и уверенно. Работает машина в любом климате.

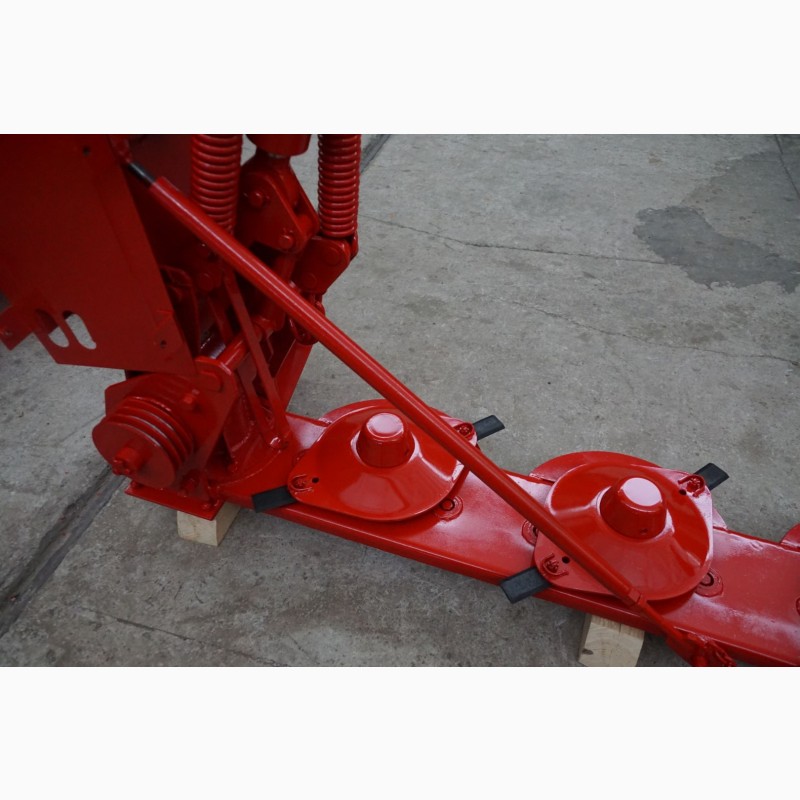

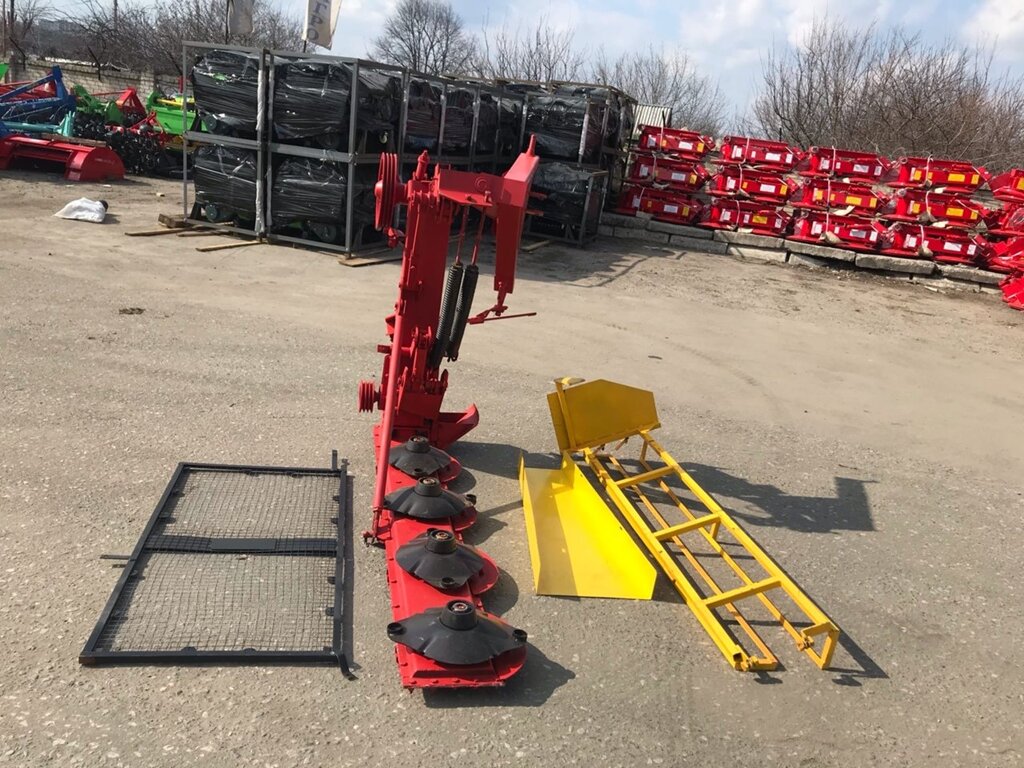

Фото ротационной косилки КРН-2.1

Преимущества и недостатки

Достоинства:

Идеально ровный срез, который получается от лезвий быстро перемещающихся пластинчатых ножей.
Скос укладывается ровно, что способствует быстрому сметыванию стогов и транспортировке сена.
Наличие механизма защиты (предохранителя), позволяющего сберечь лезвия от препятствий, возникающих на пути. При его срабатывании ножи уклоняются – угол может составлять до сорока пяти градусов.
Все рабочие элементы закрыты герметичным корпусом, а редуктор упрочненным кожухом.
Возможность работы на склонах и сложных рельефах, а также при любых погодных условиях.
Не очень высокая стоимость, особенно по сравнению с зарубежными аналогами.

Недостатки:

На слишком медленном ходу трава может намотаться на гайки роторов, а муравейник — зависнуть на полотне. При увеличении скорости этого не бывает.
Производительность роторных моделей несколько ниже, чем сегментных.
Импортные (польские) косилки считаются более качественными и надежными, а также зачищают поле лучше. Впрочем, зато после прохода косилки КРН-2.1 трава вновь отрастает быстрее.

Описание и устройство

Навесная косилка «КРН-2.1» относится к роторному виду косилок. Предназначена для работы по скашиванию высокоурожайных и полеглых трав, с укладкой скошенной кормомассы в валки. Может применяться в любых климатических зонах. Агрегатируется «КРН-2.1» с тракторами тягового класса от 0,9 («Т-40») до 1,4 (МТЗ-80…82), оснащённых задним ВОМом на 540..560 об/мин. (модификация «КРН-2.1Б» работает с ВОМ на 1000 оборотов в минуту). Тип косилки: навесная, правосторонняя, с нижним приводом.

Косилка «КРН-2.1» состоит из рамы навески, подрамника, механизма уравновешивания, режущего аппарата, полевого делителя, тягового предохранителя, механизмов стойки и гидрооборудования.

Главная рама представляет собой сварную конструкцию с осями, для крепления её к нижним тягам навесного устройства трактора. На правой стороне имеется ось для крепления тягового предохранителя, который после установки фиксируется штырём и шплинтом. К раме шарнирно присоединена подвеска, в нижней части которой имеется кронштейн для крепления подрамника через ось, фиксируемую гайкой и шплинтом. К подвеске также крепится цепь для крепления транспортной тяги.

Подрамник представляет собой сварную рамную конструкцию и является связующим звеном между рамой навески и режущим аппаратом. Основу конструкции составляет короб, на котором имеется труба с втулками для присоединения подрамника к подвеске; кронштейн для присоединения транспортной тяги и телескопического стопорного устройства; кронштейн для крепления тягового предохранителя; кронштейн и накладка для крепления кожуха ременной передачи; кронштейн для установки стойки; кронштейн с сухариком для крепления привода. В передней части имеются ушки для присоединения механизма подъёма, а также кронштейн и накладка для установки коробки привода.

1-тяговый предохранитель; 2-стойка; 3-подрамник; 4-цапфа; 5-основа с рабочими узлами;6-пластинчатые ножи; 7-роторные диски; 8-полевой делитель;9-защитное ограждение; 10-крепление для рамы с рабочими узлами; 11-подвеска; 12-ось; 13-рама навески.

Механизм уравновешивания выполняет функции ограничения давления режущего аппарата на почву, обеспечения копирования режущим аппаратом неровностей поля и перевода косилки в транспортное положение. Пружины уравновешивают часть веса подрамника и режущего аппарата, и обеспечивают необходимое давление его башмаков на почву.

В качестве рабочих органов косилки выступают четыре ротора с двумя скашивающими ножами. Каждый из них оснащён пластинчатыми ножами, закреплёнными шарнирно. В движение роторы приводятся через вал отбора мощности трактора, кардан, клиноременную передачу, редуктор, шестерни роторов и обгонную муфту. В транспортное положение из рабочего и наоборот косилка приводится посредством гидравлической системы трактора. Пружины подвески позволяют достаточно точно копировать рельеф участка сенокоса, обеспечивая равномерный срез трав по всей площади делянки.

Щиток

Укладывание скошенной массы осуществляется с помощью щитка (см. рисунок 9). Основной деталью его является: щиток 5, закрепленный с помощью болта на кронштейне 1.

Щиток 5 установлен под углом к направлению движения агрегата. Скошенная масса, ударившись о щиток, меняет траекторию движения и укладывается на некотором расстоянии от не скошенной.

Пружина, удерживающая щиток в рабочем положении, дает ему возможность отклоняться назад в момент перегрузок и снова возвращаться в исходное положение.

Рисунок 9 – Щиток:

1 – кронштейн; 2 – шайба; 3 – болт натяжной; 4 – пружина; 5 – щиток.

Технологический процесс работы

Срезание стеблей осуществляется с помощью пластинчатых ножей, шарнирно закрепленных на попарно вращающихся навстречу друг другу роторах. Ножи срезают траву по принципу бесподпорного среза, подхватывают ее и выносят из зоны резания, перемещая над режущим брусом. Траектории движения ножей соседних роторов перекрываются, благодаря чему обеспечивается качественный покос (см. рисунок 3).

Щиток, меняя траекторию движения скошенной травы, укладывает ее в валок, освобождая место для прохождения колес трактора при последующем проезде.

Рисунок 3 – Схема работы косилки

Устройство

Работает привод агрегата от тракторного вала отбора мощности. Для этого используется карданная передача, клиноременное соединение, муфта обгонного типа (обеспечивающая холостой ход), а также редуктор и роторные шестеренки. Для присоединения к трактору служат подвеска и сварная рама, закрепляемая к тракторной навеске (ее нижним тягам).

Механизм резания башмаками упирается в почву. Для копирования ее рельефа он имеет способность поворачиваться в опорах кронштейнов. Четыре ротора оснащены восемью ножами двух размеров (средние роторы – более длинными).

Если режущий механизм натыкается на препятствие, то срабатывает специальный предохранитель, заставляющий косилку развернуться. Он имеет в составе две тяги и клиновые фиксаторы, удерживаемые пружиной.

Лезвия ножей роторной косилки КРН-2.1 не только аккуратно срезают стебли, но и отбрасывают их в сторону. Полевой делитель, установленный на кронштейне в правой части механизма резания, не дает траве разлететься. Размещенный на пружине под углом по направлению хода щиток делителя заставляет ее изменить направление движение, а потом лечь ровным слоем. Во время следующего прохода трактору ничего не будет мешать.

Чтобы перевезти косилку в нужное место, активизируют ее транспортную тягу, подняв полотно машины и закрепив его. Это делается гидравлическим путем, с помощью механизма уравновешивания (который служит также для регулировки давления на грунт и объезда неровностей). Он имеет в составе гидроцилиндр, рычаг на шарнирах, гибкой тяги, тяги свободного хода и уравновешивающих пружин.

Менять давление башмаков на грунт можно натяжными болтами. Объезжая препятствия, следует, действуя из кабины, перевести механизм резания в положение, называемое «ближним транспортом». Включив гидроцилиндр тракторной навески, нужно немного поднять косилку. А затем уже и ее гидроцилиндр приходит в действие, позволяя повернуть механизм резания.

Схема косилки КРН-2.1

Конструкция устройства самодельной косилки: выведите косилку из ВОМ в мотоблок

Делать самодельная косилка для мотоблока необходимо изготовить нижнюю часть (стол) и верхнюю часть (сегмент) самодельной косилки. Для этого можно использовать стальную полосу, к заклепкам которой необходимо прикрепить треугольные зубцы самодельной косилки. Зубья вырезаны из прочной легированной стали и заточены, по выбору, зубья могут быть вырезаны из обычной стали (тогда это можно сделать непосредственно на стальной полосе), но в этом случае необходимо их хорошо затвердеть, чтобы повысить износостойкость. В нижней части сегментной косилки для мотоблока установлены так называемые столики, рельсы, которые также могут быть изготовлены из стальной полосы. Они устанавливают верхнюю часть, которая прикреплена к приводу. Косилка приводится в действие эксцентриковым валом мотоблока, прикрепленным к валу отбора мощности (ВОМ), который преобразует вращательное движение в возвратно-поступательное движение верхней части сегмента косилки относительно стола, в результате чего зубья сегмента косилка движется как бы относительно друг друга (что-то вроде ножниц). ), а между костями косит стебли травы. Это самый большой простая конструкция самодельной косилки для мотоблока, так как состоит из минимума компонентов, что также значительно упрощает регулировку и регулировку ножей. В устройстве косилки сегментного пальца ножи приводятся в движение пальцем, что значительно усложняет всю конструкцию и возможность регулировки ножей сегментной косилки. Сегмент привода косилки можно упростить, если верхний режущий сегмент нагружен пружиной, тогда достаточно будет установить толкатель на ведущий шкив, который при каждом обороте приводного вала будет перемещать режущий сегмент, установленный в направляющие косилки в крайнее положение, и пружина вернет его в исходное положение

READ Когда Лучше Косить Траву Триммером

Сегментная косилка для мотоблока — приложения

Газонокосилка на мотоблоке является одним из самых простых вариантов оборудования. Его конструкция состоит из рамы, на которой установлены 2 штанги. Между ними размещены режущие элементы. В процессе перевода непосредственно об использованном мотоблоке режущие элементы косилки начинают двигаться как ножницы, тем самым срезая траву. В этом случае один из сегментов постоянно движется влево и вправо, а другой неподвижен. Если трава попадает между пальцами газонокосилки, ее стебли обрезаются быстро и равномерно. Такая конструкция позволяет сегментной косилке успешно работать в районах с труднопроходимой местностью.

Все устройство удерживается на опорных колесах и может быть прикреплено к передней или задней части мотоблока. По краям конструкции расположены горки, предназначенные для регулировки высоты скашивания растительности.

Сегментная косилка не отличается скромными размерами, что не позволяет эффективно использовать ее в районах с большой территорией. Однако этот тип устройства успешно справляется с покосом сорняков на высоких и толстых стеблях, что позволяет использовать его для скашивания сухой травы. В связи с этим, сегментированное косящее оборудование для мотоблока пользуется большим спросом у фермеров, владеющих скотом.

READ Сборка Карбюратора Бензокосы

Основными преимуществами сегментной косилки являются простота использования, отсутствие необходимости частого ремонта, а также низкая стоимость. К недостаткам оборудования относится низкая производительность и низкая эффективность на участках с низкой травой.

Передняя косилка для мотоблока — конструктивные особенности

Данная навесная косилка для мотоблока используется в основном для работы с тяжелой техникой, оснащенной системой водяного охлаждения. Основными задачами фронтальной косилки для работы на пешеходном тракторе являются скашивание большого количества высоких и толстых сорняков, уборка кустов и уборка большого количества сена.

Некоторые модели фронтальной техники предварительно оснащены граблями, поэтому работа мотоблока с косилкой этого типа позволяет собирать скошенную траву на войлоке, тем самым упрощая процесс работы на площадке. В боковых частях передних косилок для мотоблоков имеются отдельные косилки, перемещение которых позволяет регулировать высоту скашивания травы. Большинство моделей крепежей этого типа оснащены специальными шкивами, которые заменяют стандартные элементы мотоблоков.

Техническое обслуживание косилки КРН-2,1

1. Виды и периодичность технического обслуживания

Техническое обслуживание включает в себя:

ежемесячное техническое обслуживание (ЕТО) – через 8-10 часов, продолжительностью 20-30 минут;

техническое обслуживание (ТО-1) – через 20 часов, продолжительностью 0,65 часа;

техническое обслуживание (ТО-2) – через 60 часов, продолжительностью 1…1,5 часа;

сезонное техническое обслуживание (ТО-С) – через 20 часов, продолжительностью 5,85 часа.

2. Перечень работ, выполняемых по каждому виду обслуживания

Перечень работ, выполняемых по каждому виду технического обслуживания, приведен в таблице:

Содержание работ и методика их проведения	Технические требования	Трудо- емкость, чел.-ч	Приборы, инструменты, приспособления, материалы для выполнения работ	Приме- чание
Ежемесячное техническое обслуживание (ЕТО)
1.Очистите от пыли, грязи и растительных остатков составные части косилки		0,05	Щетка, ветошь
2.Проверьте надежность крепления роторов режущего аппарата специальными гайками со стопорными шайбами, затяжку болтов крепления ножей и нижней крышки основного бруса		0,15	Бородок, ключи	D=2.0 S~17 `=22
3.Проверьте и при необходимости отрегулируйте натяжение клиновых ремней		0,10	Ключ	d=24
4. Следите за остротой режущих кромок ножей роторов		0,05
5. Проверьте уровень смазки и при необходимости добавьте смазку:
в секцию конического редуктора	Уровень смазки должен быть на уровне нижней шестерни	0,10	Ключи	S=10
в секцию режущего бруса	При переводе режущего аппарата в транспортное положение уровень смазки должен доходить до заливной пробки	0,05	Отвертка	S~4.0
Техническое обслуживание (ТО-1)
1.Выполните все операции ежесменного технического обслуживания		0,05	Инструменты и материалы ЕТО
2.Добавьте смазку в подшипники ротора		0,15	Шприц смазочный
Техническое обслуживание (ТО-2)
1.Выполните все операции ежесменного технического обслуживания		0,5
2.Проверьте и при необходимости отрегулируйте пружины уравновешивающего механизма режущего аппарата в соответствии с разделомРегулирование механизма уравновешивания режущего аппарата.		0,17	Ключи, динамометр	S=24
3.Проверьте и при необходимости отрегулируйте боковой зазор конической пары редуктора в соответствии с разделом Регулирование конического зацепления редуктора режущего аппарата.		0,30	Ключи	S~30 S=36
4.Проверьте и при необходимости отрегулируйте клиноременную передачу в соответствии с разделом Регулирование клиноременной передачи.		0,10	Ключи	S~24
5.Проверьте работу обгонной муфты		0,10
6.Добавьте смазку в цапфы конического редуктора и шлицевой вал карданной передачи.		0,10	Шприц смазочный
Сезонное техническое обслуживание (ТО-С)
1.Очистите косилку от грязи и остатков растений		0,05	Щетка, ветошь
2.Произведите осмотр технического состояния косилки		0,15
3.Установите пригодность деталей к дальнейшей эксплуатации		0,15
4.Устраните обнаруженные неисправности		0,5	ЗИП
5.Выполните все операции по подготовке косилки к длительному хранению в соответствии с разделом и действующими правилами хранения тракторов, автомобилей и с/х машин в сельском хозяйстве		5,0

3. Смазка косилки

Перед началом работы косилки тщательно смажьте все трущиеся части. При смазке в первый раз предварительно очистите от краски и других загрязнений отверстия масленок.

Критерии выбора

При выборе навесной роторной косилки следует определиться с тем, какие культуры предполагается скашивать, на какие трактора они будут устанавливаться и какой рельеф, и размер обрабатываемых площадей.

В том случае если предполагается скашивать толстостебельные жесткие культуры, то мощность оборудования должна быть больше чем у косилок, используемых для срезания мягких трав.

Для тракторов могут подходить самые различные модели роторных косилок, но оптимальнее использовать оборудование того же производителя, что и силовой агрегат, или рекомендованное для использования вместе с ним.

Также большое влияние на выбор косилки оказывает доступность в продаже запчастей к оборудованию и, конечно же, его цена.

Косилка ротационная дискового типа КРН-2,1

Ротационная косилка разработка советского сельхоз. машиностроения, производится Михневским Ремонтно-механическим Заводом. На сегодня подобный тип косилок производится рядом отечественных и зарубежных производителей. КРН 2.1 по факту стала основой для выпуска ряда подобных модифицированных ротационных косилок.

КРН 2.1

Ввиду своей недостаточной производительности, но хорошей манёвренности применяется для противопожарных обкашиваний сельскохозяйственных и лесных угодий, обкосов обочин дорог коммунальной сфере. Навешивается на заднюю навеску трактора привод осуществляется от заднего ВОМ. Перевод с транспортного положения в рабочее осуществляется гидроцилиндром входящем конструкцию оборудования. Непосредственный срез осуществляется режущими сегментами, закреплёнными свободным шарниром на вращающихся в горизонтальной плоскости дисках. Косилка за счёт жёсткой связки с трактором хорошо копирует рельеф. Конструкция рабочих органов позволяет быстро проводить замену режущих сегментов машины.

Технические характеристики КРН 2.1

Агрегатируется с тракторами класса 0,9-1.4 т/с МТЗ 80,82 ЮМЗ 6Л,Т-40 и их модификаций
Производительность 1.2 — 2.9 га/ час
Рабочая скорость до 15 км/час
Транспортная скорость до 30 км/час
Минимальная высота среза 6-8 см
Число активных вращающихся дисков 4 шт
Масса машины 600 кг
Привод ВОМ независимый 540 об/мин
Обороты активных органов 2400 об/мин

Устройство КРН 2.1

Рама с навесным устройством, навешиваемая на трёхточечную навеску трактора с карданным валом привода от ВОМ. Наклонный плоский редуктор-брус с дисковыми вращающимися органами. Клиноремённая передача вращения от карданного вала к редуктору-брусу с натяжным устройством. Наклонный брус оборудован дисковыми рабочими органами с режущими сегментами. Гидроцилиндр обеспечивающий перевод машины с транспортного в рабочее положение. Пружинный стабилизатор рабочего положения косилки. Дополнительно косилка может укомплектовываться щитком валкообразователя.

Устройство режущего механизма

Устройство наклонного бруса с активными вращающимися дисками представляет собой плоский картер с размещёнными внутри на отдельных осях прямозубыми шестернями. Зубчатые колёса расположены в горизонтальной плоскости одна за другой. Передача осуществляется последовательно от первой шестерни, получающей вращение от ведущей шестерни приводного редуктора. Для сохранения направления вращения всех четырёх рабочих органов в привод каждого диска состоит из промежуточных шестерён и шестерни, непосредственно передающей вращение диску через шлицевое соединение оси. Полость картера заправляется маслом через заливное отверстие в верхней плоскости редуктора. Для защиты нижней части наклонного картера основание оборудовано башмаками из листовой стали.

Режущий аппарат КРН 2.1

Производители навесных ротационных косилок

В результате конструктивной эволюции данной косилки на рынке сх. техники представлены новые модификации косилок КРН -2.1.

Исполнение косилки КРН-2.1М украинским производителем сх. техники «Югтехагро» отличается нижним размещением вращающихся дисков, что позволяет значительно снизить высоту среза и обезопасить наклонный редуктор от повреждений при ударах о твёрдые скрытые в траве предметы, машина имеет устройство, предохраняющее от аварийных столкновений с препятствиями.

КРН-2. 1 ООО » ЮгТех Агро»

Аналог КРН-2.1 машины КДН-210, КДН-240 и КДН-310 с соответствующим захватом 2.1, 2.4, 3.1 метра производится белорусским производителем сельхозтехники в г.Бобруйске — БобруйскАгроМаш. Машина имеет аналогичные характеристики с модернизированными версиями машин КРН-2.1. Также предприятие выпускает косилки прицепного и полупроцепного типа с аналогичной конструкцией режущего аппарата.

КДН- 2.4

Косилка КРН-2.1 Б выпускается ООО «Сельхозмаш» в г. Люберцы, отличается более облегчённой конструкцией до 515 кг., высокой производительностью до 3,6 га/час., модернизированным навесным устройством и предохранительным механизмом.

Косилки КРР-2.4 производства «Рязанского Комбайнового Завода» с шириной захвата 2,4 м имеет пять рабочих дисков со скоростью вращения 3500 об/мин и производительностью 2,85 га/час..

Косилки аналогичного типа производятся предприятиями: Ростсельмаш в г. Ростов, ОА«Марийский Машиностроительный Завод» в городе Йошкар-Ола, «ТСМ Агро» в г. Люберцы, ПКФ «МКЗ-С» в г. Кирове под брендом «Ракита», «МашКомДорСервис» — республика Беларусь. А также на рынке представлена масса предложений импортных брендов косилок схожей конструкции: Wirax и Lisicki(Польша), Agrolead(Турция).

Бренды и модели техники

Как и в случае с любой техникой, для покупателя важен баланс качества и цены. Китайские роторные косилки стоят недорого, но могут подвести после короткого срока службы. Противоположная ниша на рынке — европейские, американские и японские агрегаты. Это бренды проверенные, но цены высокие. Если вы решились на покупку такой косилки, остерегайтесь подделок. Многие фермеры обращаются к отечественным моделям техники, которые занимают промежуточную позицию между китайскими и японскими косилками. Преимущество оборудования в доступности запасных частей.

Совет. Белорусская сельхозтехника МТЗ адаптирована в качестве тягача к российским и некоторым европейским моделям роторных косилок.

Для тракторов специалисты рекомендуют прицепные косилки производства компаний Wirax, Xingtai, Jinma, Krone. Для мотоблоков положительно зарекомендовали себя модели:

«Заря» и «Заря 1»;
«КНС-0,8 Стриж»;
«КМ-0,5»;
«Кентавр LX2060».

Импортные модели для мини-тракторов:

«КП-2,1М»;
Z083 MINI;
DM 135;
Z-069 Wirax;
КРН-2,1Б;
SB-1200.

Косилки производственного объединения сельхоз техники «Ростсельмаш»

Вместе с огромным спектром специализированных сх. машин компания производит комплекс прицепных и навесных машин, агригатирующихся с тракторами МТЗ для уборки и заготовки зелёных кормов. Техника отличается своей инновационностью конструкции, повышенными эксплуатационными показателями и соответствует передовым стандартам мирового уровня. Продукция компании успешно конкурирует на внешнем рынке сельхоз. техники.

Ротационые косилки Strege 2100-2800 и SapSun 2400

Модернизированная версии косилки КРН отличается: высокими оборотами активных дисков обеспечивающих срезание стебля без повреждения корневой системы культуры, что увеличивает репродуктивность выращиваемой кормовой культуры, срезающий сегмент имеет инновационный изогнутый профиль, позволяющий при срезе подбрасывать стебель не измельчая его обеспечивая качество заготавливаемой зелёной массы, машина имеет 5 удобных точек смазки , роторы оснащены предохранительным срезным устройством для предохранения рабочего бруса от повреждений при столкновении со скрытыми предметами. Кожух, валкообразователь и вращающийся барабан на крайнем диске формируют удобный валок для подбора скошенной травы. Машины отличаются стабильностью высоты и чистоты среза по всей длине режущего бруса.

Прицепная ротационая косилка Беркут Berkut 3200

Машина привлекает внимание своей производительностью, дополнительным механизмом плющения и функцией укладки в валок зелёной массы. Плющильный орган представляет собой два вальца с профильными резиновыми цилиндрическими сегментами

При износе центральной части на плющильных валах крайние сегменты меняют местами с центральными. Положение режущих органов относительно плющильного аппарата регулируется смещением бруса вращающимися дисками. Степень плющения травы регулируется изменением зазора между вальцами. Поворотный редуктор машины позволяет осуществлять манёвры с минимальным радиусом без отсоединения ВОМ, что значительно повышает производительность. Усиленные рама и валкообразователь машины уверенно выдерживают нагрузки при работе на площадях с высокой урожайностью.

ширина захвата 3,2 метра
производительность 4,5 га/час
рабочая скорость движения до 18 км/час
скорость вращения активного органа до 3000 об/мин
привод от независимого ВОМ на 1000 об/мин

Прицепная роторная косилка STERH 2000

Принцип работы режущего аппарата схож с КИР1,5. Срез осуществляется ротором с ножами лопаточного типа. Машина соответствует функциям кормоуборочного комбайна, может скашивать и измельчать культуры с высотой до 1,5 м, одновременно осуществляя загрузку массы в рядом идущее транспортное средство или прицеп в составе агрегата. Самозатачивающиеся ножи режущего аппарата выполнены из высокопрочной легированной стали. Управление силосопроводом осуществляется гидравликой из кабины трактора.

Стерх 2000

Производительность 38 т/час
Обороты измельчающего аппарата 1000 об/мин
Агрегатируется с тракторами класса 1.4 т/с
Привод осуществляется от заднего независимого ВОМ трактора со скоростью 540 об/мин

Механизм Стерх 2000

Машина отличается уникальными функциональными и эксплуатационными качествами. Режущий орган косилки роторного типа с молотковыми ножами способен скашивать и измельчать кустарники при толщине стебля до 35 мм. Ширина захвата машины 1,8 метра. Частота вращения ротора от до 2100 об/мин.. Косилка навешивается на трёхточечную навеску трактора. Конструкция гидроприводного поворотного механизма позволяет работать машине в горизонтальных и вертикальных плоскостях. Защитный кожух щётки рабочих органов машины исключает выпадение измельченных растений за пределы сектора работы режущего аппарата.
