Чтение кодов ошибок двигателя с помощью системы самодиагностики ЭБУ ЗМЗ-409 в полевых условиях
+7(926)44-55-661 и

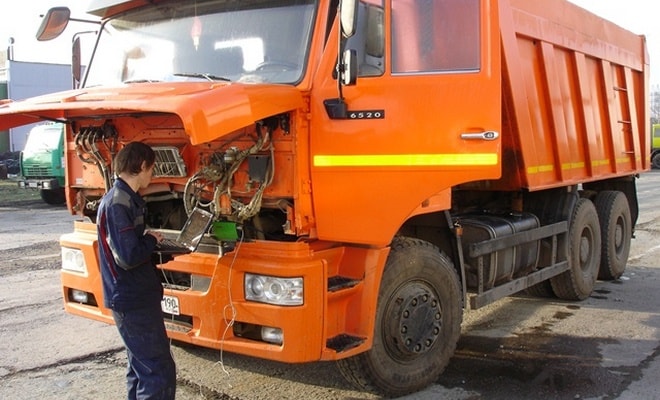

Сделать качественную диагностику двигателя грузовика на сегодня возможно в любой точке московской области. В нашей компании работают только специалисты своего дела. У нас есть услуга выезда рабочего на дом или гараж. Все профессионалы работают с электронными системами КамАЗов на дилерском уровне уже более 15 лет. В дороге вам не придется долго искать хорошего мастера, ведь есть риск попасться на мошенников, и сомнительные конторы. Мы гарантируем, что на место прибудет только квалифицированный мастер диагност, который решит все ваши проблемы с двигателем. Наши сотрудники проводят диагностику всех типов двигателей отечественных автомобилей грузового типа.
Где находится реле
Реле стартера расположено за панелью выключателей.
На рисунке представлена схема расположения предохранителя и реле в устройстве КамАЗа.
1 — реле, которое находится на приборной панели машины; 2 — устройство предохранительной системы; 3 — блок питания реле; 4 — предохранитель в положении F1; 5 — реле нажатия на стартере; 6 — реле, расположенный на сигнализаторе; 7 — стеклоочистительное устройство для реле; 8 — реле поворотников.
На рисунке представлено устройство реле на приборной панели.
1, 2, 3, 4 — расшифровка характеристики пунктов представлена ниже; 5 — реле, обеспечивающие подогрев топливного бака; 6 — реле внутри устройства ЭФУ; 7 — реле, обеспечивающее работу фонарей; 8 — устройство реле регулятора остановочной системы; 9 — реле противотуманок; 10 — реле масленого накопителя.
Ниже представлен список применяемых реле.
Установочные механизмы двигателя Cummins:
Установочные механизмы двигателя КамАЗа:
Прежде чем приступить к разбору реле, нужно сделать полную техническую диагностику устройства грузового автомобиля.
Коды ошибок двигателей с ЭБУ ISB CM2150
Это более новый блок управления, чем BOSCH MS 6.1, именно система ISB CM2150 устанавливается на новые двигатели автомобилей из Набережных Челнов. На этих автомобилях предусмотрено два сигнализатора «Чек» — жёлтый и красный. Если ошибка горит жёлтой лампой, это значит, что на автомобиле можно ехать, если же загорелся красной, то ваша неполадка не предусматривает возможность самостоятельного движения.
На данной системе предусмотрены трёхзначные или четырёхзначные коды ошибок. Но получаются они таким же способом, как и в предыдущем случае.
Далее перечислены коды ошибок для данного ЭБУ:
Вышеописанный способ получения ошибок называется способом при помощи блинк-кодов (снятия данных с моргающих сигнализаторов «Чек»). Более подробно можно снять данные при помощи компьютерного оборудования. Там коды ошибок выводятся на экран в формате «SPN число, FMI число».
Список ошибок и неисправностей в этом формате, их намного больше, чем при диагностике при помощи блинк-кодов:
Иногда на форумах можно встретить вопрос, что за ошибка SPN 791, SPN 520211 или SPN 4335. В списке ошибок для автомобилей КамАЗ 65117, или КамАЗ евро 4 Камминз 4336, так и других моделей, таких кодов нет. Причина их появления может крыться в том что водители неправильно сняли данные с ЭБУ или на грузовике стоит какая-то несерийная электронная система.
Специфика диагностики

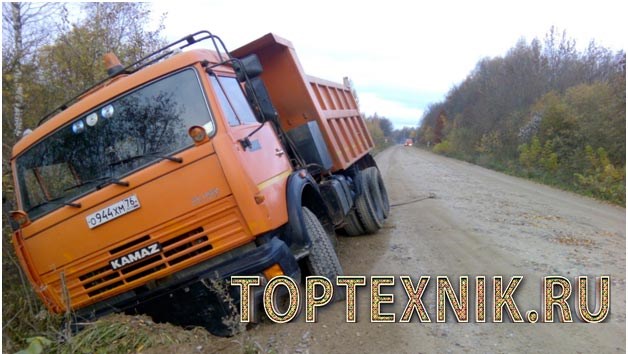

Двигатель КамАЗа может глохнуть по различным причинам, поэтому нужно учитывать характерные неисправности для конкретной модели автомобиля. В некоторых случаях может произойти засорение из-за низкокачественного топлива, вследствие чего потребуется проводить профессиональную очистку.
КамАЗ также уязвим перед водой, так как ее попадание в инжектор приведет к закисленным контактам и поломке технической системы. Для предотвращения нежелательных проблем желательно своевременно менять топливные фильтры и заливать только качественное топливо.
Если КамАЗ не заводится, проводится диагностика с учетом следующих аспектов:
- присутствует ли топливо в баке и работает ли бензонасос;
- состояние системы зажигания;
- работает ли датчик синхронизации коленчатого вала мотора;
- состояние форсунок;
- техническое состояние ЭБУ.
Любая поломка КамАЗа может быть исправлена, но стоимость ремонта будет отличаться.
2182 Сбои в работе или неисправность горного тормоза, проблему нужно искать в первом контуре 2183 Ошибка тормоза первого контура 4308 Сбои в работе тормозной системы, точная неисправность не обнаружена неверная тормозная мощность на третьем колесном тормозе.
Как провести диагностику самостоятельно?
Расшифровка ошибок
Расшифровка кодов ошибок КамАЗ представлена в инструкции программы, которая используется для диагностики. Примеры ошибок:
- 213 — нарушение в работе устройства управления силовым агрегатом;
- 296 — упало давление масляной жидкости;
- 2973 — сбои в системе контроля за давлением воздуха во впускном коллекторе;
- 214 — перегрев масляной жидкости;
- 235 — недостаточное количество охлаждающей жидкости в системе;
- 425 — высокая температура масла;
- 3617 — отсутствует сигнал многоступенчатого переключателя;
- ошибка 4335 — проблемы с подачей воздуха;
- 275 — некорректно работает ТНВД;
- 429 — высокие показатели напряжения в цепи топливного индикатора;
- 351 — нарушение в работе форсунок;
- 415 — невысокий уровень рабочей жидкости;
- 261 — перегрев горючего.

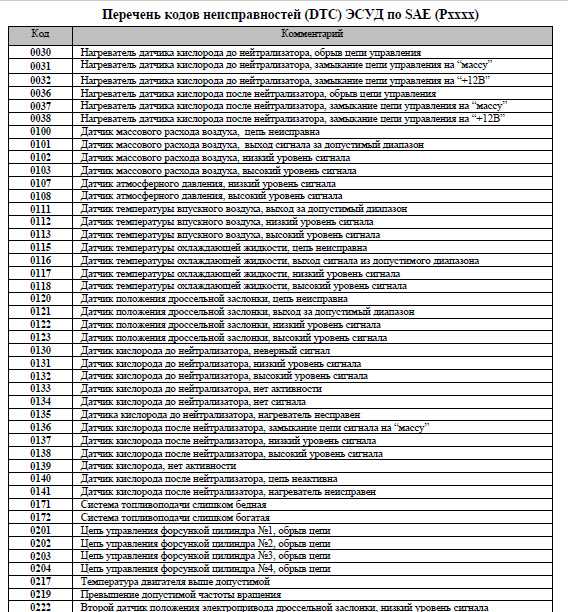

Из чего состоит код ошибки
Первый символ – буква, показывающая на систему, в которой произошла ошибка:
- P – ДВС
- B – кузов
- C – ходовая часть
- U – электрические модули
Второй знак показывает специфику поломки:
- 0 – протокола OBD
- 3 – зарезервированная информация
Третий символ — тип поломки, среди которых могут быть: подача топлива, система зажигания, проводка, коробка передач и т.д.
4 и 5 символ – порядковый номер ошибки.
Например, на КамАЗ 6520 с двигателем Евро-3 может возникнуть ошибка u0129 – неисправность электрических модулей.
Причина ошибки SPN 3597 FMI2
Ошибка SPN 3597 FMI2 диагностируется у автомобилей КамАЗ с двигателями Евро 3 или 4. Причина – снижение напряжения в электроцепи, аккумуляторе. Такая поломка не имеет большого влияния на работу автомобиля. Чтобы установить точную причину неисправности, необходимо произвести диагностику, как описывалось ранее.
Ошибка SPN 523613 FMI2
Ошибки с буквенным кодом SPN и FMI показывают нарушения в электрических модулях, проводке. Возможная причина ошибки SPN 523613 FMI2 в неправильном дозировании топлива из-за поломки датчиков, или же нарушения давления в системе подачи топлива.
Поломки датчиков
Коды неисправностей датчиков КамАЗа-34334, 6308 и других моделей с двигателем Евро-4:
- 221 — поломка в датчике положения педали, которая отвечает за подачу рабочей жидкости;
- 232 — неисправность датчика, измеряющего атмосферное давление;
- 335 — дефекты в проводке выходного каскада управления лампой;
- 231 — сбой в работе датчика давления наддува на электрический блок управления;
- 124 — фиксация некорректного показателя напряжения;
- 345 — некорректная работа передачи сигнала с индикатора давления отработанных газов;
- 113 — проблемы с частотой вращения распредвала;
- 112 — некорректные показатели, поступающие на блок управления от коленвала;
- 246 — сбои в работе датчика температуры;
- 00550 — неисправность штекера ТНВД.

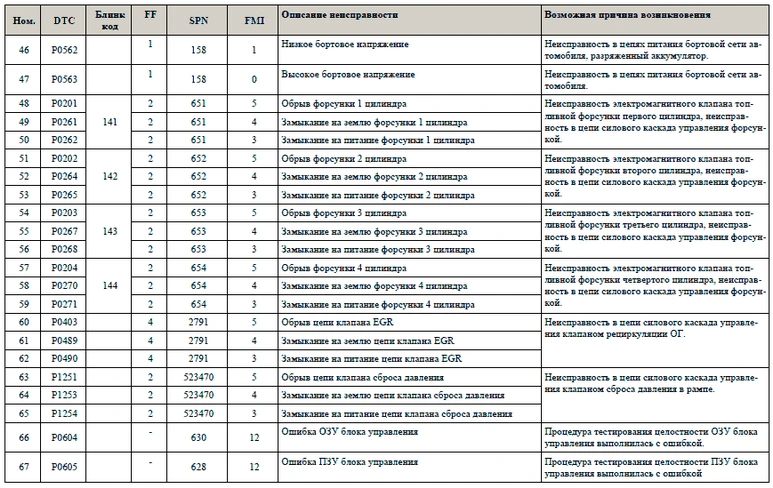

Неисправности ДВС
Список поломок ДВС на КамАЗе:
- 726 FMI 2 — неисправности в работе индикатора позиции устройства, отвечающего за распределение жидкости;
- SPN 526313 FMI 6 — брак устройства, которое контролирует уровень давления в механизме рампы;
- SPN 520211 FMI 12 — нет сообщения от системы АБС;
- SPN 791 FMI 4 — низкий уровень заряда;
- 523470-2 — нет напряжения в цепи механизма, отвечающего за сброс показателей давления;
- SPN 523613 FMI 16 — износились фильтры очистки рабочей жидкости;
- 77 FMI 0 — высокие обороты двигателя;
- 190-3 — сбой в работе;
- 110-0 — высокий уровень температуры мотора;
- 132-4 — сбой в распределении воздушного потока;
- 653-0 — повреждение в системе питания форсунки.
- SPN 598 FMI 2 – низкое напряжение в цепи
- SPN 523615 FMI 5 – нарушение подачи топлива
- SPN 95 FMI 4 – не поступает информация о частоте вращения коленвала
- SPN 190 FMI 7 – несогласование между показателями датчиков коленвала и распредвала
- SPN 91 FMI 2 – неверные показания датчиков положения 1 и 2 акселераторов
- SPN 84 FMI 2 – в модуль ЕМС не поступает информация о скорости
- SPN 4335 FMI 18 – нарушение работы нейтрализации отработавших газов
- SPN 1071 FMI 12 – неполадки в работе датчика скорости
Другие поломки
Таблица кодов:
| Коды ошибок в системе | Причина поломки |
| SPN 977 FMI 4 | Неисправности в работе цепного механизма кондиционера |
| 98-1 | Превышено количество оборотов коленчатого вала |
| 523601-4 | Низкий уровень топлива и масла |
| 3514-31 | Вышел из строя источник питания |
| 675-4 | Замкнуты форсунки |
| 13688-4 | Реле топливного насоса замкнуло на землю |
| 91-4 | Нечеткий сигнал от датчика, отвечающего за позицию тормозного механизма |
| 171-3 | Эта ошибка расшифровывается как сбой в работе термометра |
| 1072-4 | Клапан был замкнут на землю |
| 111-3 | Сильный сигнал от индикатора уровня антифриза |
| 1188-5 | Отсутствует связь с реле подогрева воздушного потока |
| 110-2 | Датчик, отслеживающий температуру антифриза, работает некорректно |
| 1188-4 | Произошло замыкание на землю в регулировочной цепи клапана давления |
Видео «Получение кодов ошибок»
Возможные неисправности сцепления и способы их устранения
Видео «Получение кодов ошибок»
В видеоролике демонстрируется пример получения кодов ошибок 36 и 37.
Таблица кодов неисправности двигателя (Блик-кодов)
Неисправность педали газа
Проверить подключение педали газа. Обратиться в сервисный центр
Неисправность датчика атмосферного давления (датчик встроен в электронный блок управления)
Можно продолжать движение. Обратиться в сервисный центр
Физическая ошибка датчика атмосферного давления
Неисправность датчика сцепления
Проверить датчик сцепления. Можно продолжать движение. Не пользуйтесь функцией круиз- контроля. Обратиться в сервисный центр.
Неисправность основного датчика частоты вращения двигателя (коленчатый вал) См. рис. Установка датчиков на двигателе )
Проверить состояние и подключение соответствующих датчиков частоты вращения двигателя. Можно продолжать движение. Обратиться в сервисный центр.
Неправильная полярность или перестановка датчиков частоты вращения
Неисправность вспомогательного датчика частоты вращения двигателя (кулачковый вал) ( см. рис. Установка датчиков на двигателе )
Неисправность главного реле включения электронного блока управления
Проверить главное реле и его подключение. Можно продолжать движение. Обратиться в сервисный центр.
Возможно, двигатель не запустится.
Проверить контакт штекера ТНВД. Срочно обратиться в сервисный центр.
Несоответствие положения педали газа и педали тормоза
Проверить педаль газа, возможно, ее заклинило. Срочно обратиться в сервисный центр.
Плохой контакт датчика положения рейки (датчик встроен в исполнительный механизм ТНВД)
Возможно, двигатель не запустится.
Проверить контакт штекера ТНВД. Срочно обратиться в сервисный центр!
Неисправность датчика педали тормоза
Проверить датчик педали тормоза и тормозное реле.
Можно продолжать движение. Обратиться в сервисный центр.
Неисправность электронного блока управления (аппаратное обеспечение)
Возможно, двигатель не запустится.
Срочно обратиться в сервисный центр!
Неисправность датчика температуры наддувочного воздуха
Проверить датчик температуры наддувочного воздуха. Можно продолжать движение. Обратиться в сервисный центр.
Физическая ошибка датчика температуры наддувочного воздуха
Неисправность датчика давления наддувочного воздуха
Проверить датчик давления наддувочного воздуха. Можно продолжать движение. Обратиться в сервисный центр.
Физическая ошибка датчика давления наддувочного воздуха
Неисправность модуля управления круиз контроля
Проверить подключение рычага круиз контроля. Можно продолжать движение. Обратиться в сервисный центр. Данная ошибка появляется также из-за одновременного нажатия нескольких управляющих элементов рычага круиз- контроля.
Неисправность датчика температуры охлаждающей жидкости
Проверить датчик температуры охлаждающей жидкости. Можно продолжать движение. Обратиться в сервисный центр.
Физическая ошибка датчика температуры охлаждающей жидкости ( см. рис. Установка датчиков на двигателе)
Проверить датчик температуры топлива. Можно продолжать движение. Обратиться в сервисный центр.
Физическая ошибка датчика температуры топлива
Неправильный сигнал с многоступенчатого входа
Можно продолжать движение. Обратиться в сервисный центр.
Превышение максимально допустимой частоты вращения двигателя
После полной остановки двигателя возможен новый запуск
Если превышение произошло из-за неправильного переключения передач с высшей на низшую: проверить двигатель; если двигатель в порядке можно заводить двигатель и продолжать движение. Если двигатель самопроизвольно увеличил частоту вращения, двигатель не заводить! Срочно обратиться в сервисный центр!
Ошибка сигнала скорости автомобиля
Проверить подключение тахографа к электронному блоку управления. Можно продолжать движение. Обратиться в сервисный центр.
Превышение бортового напряжения
Проверить зарядку аккумуляторной батареи.
Некорректно законченный рабочий цикл электронного блока управления
Данная ошибка появляется из-за выключения массы ранее 5с после выключения зажигания либо прерывания питания электронного блока управления. Можно продолжать движение. Обратиться в сервисный центр
Неисправность CAN линии
Проверить подключение CAN линии к другим CAN устройствам (ABS, АКПП и тд.). Можно продолжать движение. Обратиться в сервисный центр
«>
Диагностика автомобилей
- Установить транспортное средство на специальную платформу для проведения ремонтных работ.
- Отключить все датчики и колодки.
- Ослабить крепежные элементы.
- При помощи мультиметра измерить показатели электронной системы и сравнить их с нормами, прописанными в руководстве по ремонту и эксплуатации КамАЗа.
- Демонтировать жгут.
- Убрать провода и вытянуть кабель.
- Заменить провода на новые, распаять место разъема под педалью сцепного механизма.
- Восстановить дроссельную заслонку.
- Установить на место кабель.
- Закрутить крепежные детали.
- Подключить датчики и колодки.
- Замерить показатели датчиков мультиметром.
- Запустить силовой агрегат и проверить исправность педали и электронной системы.
Как провести диагностику самостоятельно?Диаграмма сигнализации блинк-кодов
Рабочее место водителя: описание
Оснащение водительской кабины КАМАЗ 43188 комфортное. Конструкция рамы сохранила классическую форму, но все модели с начала 2000-х рестайлинговые, то есть, улучшенного типа. Есть мягкое сиденье, система обогрева и охлаждения. В более поздних партиях автомашин предусмотрено спальное место для водителя. Приборная панель с датчиками основных показателей грузовой автомашины имеет антибликовое покрытие, салон теплоизолирован, защищён от шума. Для удобства водителя было установлено цельное лобовое стекло с хорошей обзорностью. Боковые зеркала поворотные, окна опускаются.
Возможные неисправности сцепления их причины и методы устранения
Технические характеристики
Габариты

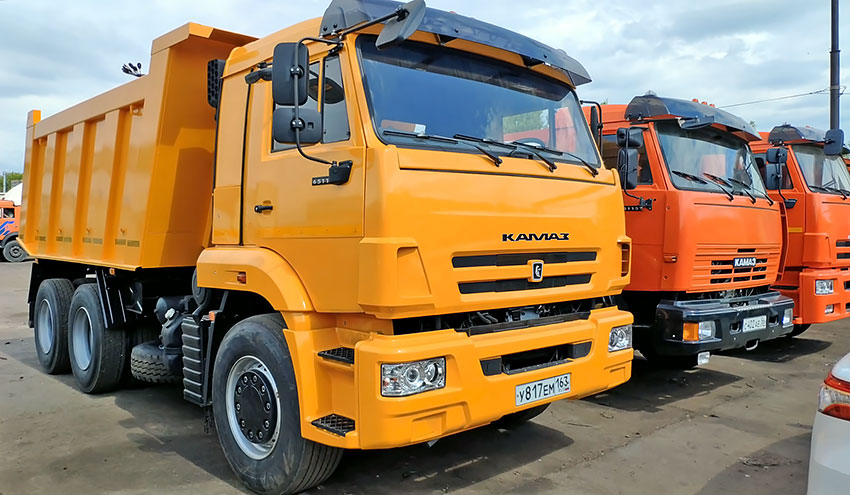

Модель имеет колесную формулу 6 на 4 (Фото) при этом ее длина составляет 10,14 метра, ширина равна 2,43 метра, а высота равна 2,99 метра.
Двигатель
Как мы уже упоминали, большинство автомобилей КАМАЗ 65117 оснащен шестицилиндровым турбированным двигателем Cummins 6 ISBe 300, объемом 6,7 литра, номинальной мощностью 281 лошадиных сил. Эта силовая установка имеет рядное расположение цилиндров, турбонаддув и систему промежуточного охлаждения наддувочного воздуха.
Двигатель Cummins ISB6.7e5 300
На некоторые грузовики КАМАЗ 65117 устанавливается восьмицилиндровый двигатель, разработанный конструкторами концерна, отвечающий экологическим нормам Евро-4 и обладающий заявленным моторесурсом в 800 000 километров. Все двигатели оснащаются предпусковыми обогревателями.
Трансмиссия и рулевое управление
Большинство автомобилей КАМАЗ 65117 оборудованы механическими КПП ZF 9S1310, поставляемой немецким производителем КПП ZF Friedrichshafen AG. Новая коробка передач значительно повысила стоимость автомобиля, но и надежность нового узла не идет ни в какое сравнение с прежней КПП. Теперь можно сказать, что КАМАЗ 65117 получил современную, надежную и удобную коробку передач
Благодаря новой трансмиссии увеличилась маневренность грузовика, что особенно важно при его эксплуатации в условиях современного города
Комплект инструмента для КПП ZF 9s1310
Рулевое управление рестайлинговой версии отличается информативностью и низким коэффициентом усилия на рулевом колесе. Следует также упомянуть, что все новые грузовики оснащены гидроприводом руля.
С более подробным описанием и полными техническими характеристиками КАМАЗ 65117 можно познакомиться в таблице:
КАМАЗ 65117
Как сбросить ошибку Камаз 65115 (6х4)?
- В автомобиле включается зажигание. На приборной панели КамАЗ Каменс (Камминз) появятся значки, в том числе индикатор неисправности ДВС (двигателя внутреннего сгорания) Check Engine (ЧЕК). Символ появится на три секунды, а затем исчезнет. Если индикатор не отключился, то в работе одной из систем или узлов имеется неисправности.
- Затем нужно найти специальную кнопку проведения диагностики, на большинстве моделей Каминз или Коммон Рейл (Common Rail) она располагается под рулем на центральной консоли. Если этот элемент управления отсутствует, то клавишу нужно поискать рядом с предохранительным модулем, напротив пассажирского сиденья.
- Кнопка имеет два крайних положения и одно фиксированное — в центре. Элемент управления необходимо опустить вниз или поднять вверх, после чего удерживать в течение двух секунд.
- Кнопка должна автоматически вернуться в исходное состояние после того, как водитель ее отпустит. Затем индикатор диагностики начнет моргать сначала более длинными интервалами, а потом кратковременными. Количество морганий указывает на первый разряд неисправности, а число коротких вспышек — на второй. Нужно записать все ошибки, после чего потребуется их расшифровывать.
3050 Неисправность в работе системы нейтрализации отработавших газов или отсутствие импульса, поступающего от SCR 3063 Инерционная фаза не была завершена, последние два выбега закончились неверно 4238 Пониженный уровень давления в системе подачи смеси в выпускной коллектор 4239 Неисправность мочевины, возможны проблемы с давлением горючего. Повернуть ключ зажигания в последнее положение перед запуском мотора от стартера.
Принцип работы Первый символ – буква, показывающая на систему, в которой произошла ошибка: Если ближайший автосервис далеко и мастеров по диагностике нет можно попробовать самостоятельно прочитать ошибки через диагностический разъём автомобиля, через специальный Bluetooth или Wi-fi адаптер. О том, как заранее диагностировать неполадки, а также самые частые поломки, в том числе и в связи с неправильным использованием прикуривателя ниже.
Значок аккумулятора загорается, если падает напряжение в бортовой сети, часто такая проблема связана с отсутствием заряда аккумуляторной батареи от генератора, поэтому его еще могут называть значок генератора.
| 2145 | Сбои в работе системы рециркуляции отработанных газов, возможна неисправность клапана |
| 3009 | Критически высокая частота вращения мотора. Нужно выполнить проверку превышения частоты вращения. При такой неисправности работа впрыска заблокирована до снижения оборотов коленвала. |
| 3050 | Неисправность в работе системы нейтрализации отработавших газов или отсутствие импульса, поступающего от SCR |
| 3063 | Инерционная фаза не была завершена, последние два выбега закончились неверно |
| 4238 | Пониженный уровень давления в системе подачи смеси в выпускной коллектор |
| 4239 | Неисправность мочевины, возможны проблемы с давлением горючего |
Диагностика автомобилей
До появления электронных блоков управления двигателями (ЭБУ), водители камских грузовиков должны были определять неисправности своих автомобилей исходя из собственного опыта. Количество ошибок при такой «диагностике» было очень большим вплоть до внедрения в двигателях КамАЗ ЭБУ. Благодаря этому выявить неисправность стало гораздо проще.
Если у машины произошел, какой-нибудь сбой, даже если он не наблюдается визуально, то на панели приборов загорается чек.
Какими моделями ЭБУ оснащены КАМАЗЫ
Каждому водителю КамАЗа 6520 Евро 4, нужно знать, что на двигателях этой марки используются всего две модели ЭБУ:
Блок управления Bosch MS6.1 устанавливается на моторах:
ЭБУ ISB CM 2150 используется на большем числе моделей силовых агрегатов;
Что делать, если значок появился
Расшифровка кодов неисправностей
О необходимости провести диагностику 65115 и выяснить ошибку свидетельствует горящий на панели приборов “Чек”. В таком случае нужно:
- найти на консоли управления под рулем кнопку диагностики;
- вывести ее из центрального положения, опустив вниз или подняв вверх, на 2 секунды;
- подождать, когда кнопка вернется в исходное положение и начнет мигать лампа Чек;
- число миганий с длинным интервалом обозначает первую цифру кода;
- а с кратким интервалом указывает на вторую цифру.
У ЭБУ с трех- и четырехзначными кодами мигания лампы повторяются нужное число раз. Значение кода можно узнать из таблицы, которая содержится в руководстве пользователя авто.
Ошибка 65115
Сообщает о поломке педали газа. Чтобы избавиться от проблемы надо проверить работу датчика на ней, а также почистить акселератор от грязи.
Поломка 792
Неисправность правого заднего датчика скорости колеса. Появление может быть связано с обрывом в цепи, слишком большим зазором или проблемами в передаче сигнала.
SPN 803 FMI 4: неисправность
Поломка в блоке АБС. Появление связано с нарушением целостности кабеля, но в некоторых случаях потребуется замена и самого модуля.
Когда следует обратиться к специалисту?
При возникновении кода ошибки 4336 FMI 7 на двигателе Cummins в грузовых автомобилях КамАЗ, важно принять соответствующие меры для его устранения. В большинстве случаев, такие ошибки возникают из-за проблем с системой впрыска топлива
Однако, при наличии этой кодовой ошибки, иногда может быть сложно точно определить причину ее возникновения и произвести необходимые ремонтные работы самостоятельно. В таких ситуациях рекомендуется обратиться к специалисту, который имеет опыт работы с двигателями Cummins и знает особенности их работы.
Специалист поможет провести диагностику системы впрыска топлива, проверить компоненты и провести необходимые ремонтные работы. Он также сможет определить возможные причины ошибки 4336 FMI 7 и предложить рекомендации по ее устранению.
Доверить решение проблемы специалисту имеет ряд преимуществ:
- Он обладает знаниями и навыками, необходимыми для точной диагностики и устранения неисправностей;
- Он имеет доступ к специализированному оборудованию, которое может быть необходимо для проведения ремонтных работ;
- Он может предложить рекомендации по предупреждению повторного возникновения ошибки и обеспечить надежную работу двигателя.
Помните, что игнорирование кода ошибки 4336 FMI 7 может привести к серьезным проблемам с двигателем и повреждению его компонентов. Поэтому, если вы не уверены в своих навыках ремонта двигателя или не можете определить причину ошибки самостоятельно, лучше обратиться к специалисту для получения квалифицированной помощи.
Расшифровка ошибок
Расшифровка кодов ошибок КамАЗ представлена в инструкции программы, которая используется для диагностики. Примеры ошибок:
- 213 — нарушение в работе устройства управления силовым агрегатом;
- 296 — упало давление масляной жидкости;
- 2973 — сбои в системе контроля за давлением воздуха во впускном коллекторе;
- 214 — перегрев масляной жидкости;
- 235 — недостаточное количество охлаждающей жидкости в системе;
- 425 — высокая температура масла;
- 3617 — отсутствует сигнал многоступенчатого переключателя;
- ошибка 4335 — проблемы с подачей воздуха;
- 275 — некорректно работает ТНВД;
- 429 — высокие показатели напряжения в цепи топливного индикатора;
- 351 — нарушение в работе форсунок;
- 415 — невысокий уровень рабочей жидкости;
- 261 — перегрев горючего.
Как диагностировать ошибку?
Есть два способа диагностировать ошибки на КамАЗе — с использованием компьютера, либо методом самодиагностики.
Описание инструкции по проведению диагностики компьютерного блока Bosch (Бош) модели MS 6.1:
- В автомобиле включается зажигание. На приборной панели КамАЗ Каменс (Камминз) появятся значки, в том числе индикатор неисправности ДВС (двигателя внутреннего сгорания) Check Engine (ЧЕК). Символ появится на три секунды, а затем исчезнет. Если индикатор не отключился, то в работе одной из систем или узлов имеется неисправности.
- Затем нужно найти специальную кнопку проведения диагностики, на большинстве моделей Каминз или Коммон Рейл (Common Rail) она располагается под рулем на центральной консоли. Если этот элемент управления отсутствует, то клавишу нужно поискать рядом с предохранительным модулем, напротив пассажирского сиденья.
- Кнопка имеет два крайних положения и одно фиксированное — в центре. Элемент управления необходимо опустить вниз или поднять вверх, после чего удерживать в течение двух секунд.
- Кнопка должна автоматически вернуться в исходное состояние после того, как водитель ее отпустит. Затем индикатор диагностики начнет моргать сначала более длинными интервалами, а потом кратковременными. Количество морганий указывает на первый разряд неисправности, а число коротких вспышек — на второй. Нужно записать все ошибки, после чего потребуется их расшифровывать.
Диагностика кодов ошибок КамАЗ с помощью компьютера и программы выполняется так:
- Сканер или ноутбук подключаются к блоку управления автомобилем через разъем OBD2.
- Производится активация диагностирующегося оборудования. В зависимости от требований, указанных в сервисном руководстве, производится активация зажигания или запускается мотор.
- Затем необходимо начать считывать ошибки на КамАЗ Cummins или другой модели. Диагностический сканер или компьютер должны показать коды ошибок на панели. Нужно найти и узнать, что означают эти коды в перечне ошибок, в соответствии с полученными обозначениями производится ремонт.
Видео: самодиагностика КамАЗ
Канал «TowTruck» в своем видеоролике показал процесс проведения самодиагностики автомобиля КамАЗ с использованием кнопок рулевого управления.
