Экскаватор ЭКГ-10

Наладка электрооборудования экскаватора ЭКГ

Экскаватор ЭКГ-5А является модификацией ранее выпущенных Уралмашзаводом моделей ЭКГ-4,6Б, ЭКГ-4,6А, ЭКГ-4,6.Безопасная и безаварийная работа электрооборудования в целом может быть обеспечена при обязательном выполнении указаний заводской технической документации, поэтому изучение и выполнение ее требований обязательно для всего обслуживающего персонала, а также при регулярном проведении наладки электрооборудования экскаватора. По требованиям инструкций ТБ и рекомендаций заводов изготовителей наладка электрооборудования должна проводиться не реже чем два раза в год. Зачастую после дефектовки специалисты-наладчики ООО «Компания ЭКГ-Лидер» для исправной и бесперебойной работы экскаватора рекомендуют замены или ремонт элементов электрооборудования, а также комплекта электропроводки (высоковольтные перемычки, главный привод, вспомогательный привод, освещение, кабина машиниста). Как показывает практика, а также по рекомендациям инструкций по ремонту и обслуживанию экскаватора заводов изготовителей, замена электропроводки экскаватора производится один раз в один — два года, в зависимости от условий эксплуатации экскаватора.

Завод постоянно работает над усовершенствованием электрической части экскаватора и поэтому могут вноситься изменения в техническую документацию и комплектующие электрооборудование не ухудшающие паспортные показатели экскаватора. При производстве наладки, регулировки электрооборудования и его составных частей необходимо руководствоваться рабочими чертежами и инструкциями, направляемыми с экскаватором, а также технической документацией на комплектующие изделия завода изготовителя.

Перечень работ выполняемых при проведении контрольной наладки электрооборудования специалистами ООО «Компания ЭКГ-Лидер»:

Испытание всех приводов под нагрузкой в течение 3 (трех) суток, устранение отказов оборудования в рабочем порядке

Наладка привода подъема (подъемного механизма):

• Проверка и регулирование режима холостого хода
• Проверка режима нагрузки (регулировка стопорных токов главной цепи)
• Регулировка тока и напряжения электродвигателя лебедки подъема.

Наладка привода напора:

• Проверка и регулирование режима холостого хода
• Проверка режима нагрузки (регулировка стопорных токов главной цепи)
• Регулировка тока и напряжения электродвигателя напора.

Наладка привода поворота:

• Проверка и регулирование режима холостого хода
• Проверка режима нагрузки (регулировка стопорных токов главной цепи)
• Регулировка тока и напряжения электродвигателя поворота.

Наладка привода хода:

• Проверка и регулирование режима холостого хода
• Проверка режима нагрузки (регулировка стопорных токов главной цепи)
• Регулировка тока и напряжения электродвигателя хода.

Наладка
1	Прием по электромонтажному акту
2	Прозвон (проверка цепей управления и силовых цепей электропривода)
3	Проверка состояния сопротивлений изоляции электрооборудования: (электродвигателей, электропроводки, пятимашинного агрегата, пульта управления, станции управления, высоковольтной коммутации)
Наладочные работы
1	Вспомогательный привод (низковольтное оборудование: компрессор, вентиляция, гидросистема, освещение, отопление кабины)
2	Наладка запуска высоковольтного двигателя, преобразовательного агрегата.
3
4
5
7	Наладка системы тормозов всех приводов
Проверка главных приводов
1	Силами заказчика производиться заливка всех масленых ванн трансмиссионными маслами согласно инструкции, производиться смазка подшипников, устранение течи маслосистемы нижней рамы, запасовка стрелоподъемного каната, подъем стрелы в рабочее положение, запасовка рукояти в седловые подшипники напорного механизма, запасовка рабочего каната ковша в барабан подъемной лебедки
2	Регулировка тормоза подъемной лебедки
3	Опробование всех приводов на монтажной площадке
4	Перегон машины в забой
5	Испытание всех приводов под нагрузкой в течение 3 (трех) суток, устранение отказов оборудования в рабочем порядке
6	Прием машины в эксплуатацию комиссией в составе представителей заказчика и представителей исполнителя

Подводя итоги можно сделать вывод, что безаварийная, безопасная и бесперебойная работа машины на предприятии зависит не только от качества поставляемых запасных частей и соблюдений норм техники безопасности, но и от своевременного и квалифицированного сервисного обслуживания электрооборудования, что в свою очередь предлагает ООО «Компания ЭКГ-Лидер». В перечень услуг компания входит изготовление и поставка механического и электрического оборудования, наладка и ремонт электрооборудования, сервисное обслуживание и консультирование.

Источник

Описание и технические характеристики экскаваторов ЭКГ

Экскаваторы ЭКГ-5А и другие модели отечественных экскаваторов карьерных гусеничных (сокращенно ЭКГ) выпускаются с 1967 г. До 70-х годов производились 2 модификации — экскаваторы ЭКГ-4,6А, и ее усовершенствованный тип — ЭКГ-4,6Б. Но потребность в модернизации серийной техники привела к появлению экскаватора ЭКГ-5А. На рынок данная модель вышла в 1980 г. Экскаваторы ЭКГ-5 выпускается до настоящего времени. Существенных изменений в конструкцию техники специалисты вносить не стали. Данную модель выпускает компания АО «Уралмаш». В целом на нашем рынке несколько производителей, специализирующихся на разных моделях. Приобрести запчасти для ЭКГ можно здесь: https://allmpu.ru/zapchasti_ekg-5.

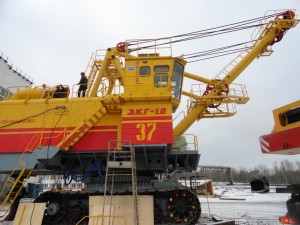

Особенности гусеничного экскаватора ЭКГ-10

Промышленный экскаватор ЭКГ-10 предназначен для работы на песчаных или горнопромышленных карьерах, где требуется проведение оперативных погрузочных работ. В карьерной промышленности очень часто используется экскаватор ЭКГ-5А. Версия ЭКГ-10 является базовой, однако имеет две заводских модификации, которые отличаются между собой техническими характеристиками и размерностью рабочих органов.

Не смотря на то, что экскаватор установлен на гусеничном шасси, из-за своей массы способен передвигаться только на незначительные расстояния до 100-200 метров. ЭКГ-10 используется для разработки и погрузки полезных ископаемых на горнопромышленных и песчаных карьерах. За одну проходку техника способна загрузить в самосвал порядка 10-ти кубов сыпучих материалов. Экскаватор предназначен для работы в паре с грузовыми самосвалами грузоподъемностью от 25-ти тонн.Можно выделить главные рабочие особенности ЭКГ-10:

• большой объем ковша;
• высокий запас мощности;
• массивная устойчивая конструкция;
• надежность приводов и рабочих систем;
• высокая производительность;

Вне зависимости от плотности и фракции загружаемого материала благодаря специальным вспомогательным приводам, которые разворачивают рабочий ковш, экскаватор способен работать без потери эффективности. Также для большей производительности на ковшах имеется специальный разрез с заострением на краях.

Технические характеристики

Универсальный производственный экскаватор ЭКГ-10 технические характеристики которого могут обеспечить высокую производительность практически для любой горнопромышленной компании, способны работать в различных климатических условиях. К примеру данная техника успешно применяется на угольных базах, которые расположены в северных широтах, в частности в Сибири. Температурный режим эксплуатации колеблется от – 50 до +50 градусов.

Основные технические параметры техники:

1. база – карьерный экскаватор ЭКГ-10;
2. масса рабочего органа – 16 200 кг;
3. вместительность рабочего ковша – 10 м3;
4. максимальная длина стрелы – 13 800 мм;
5. длина рукоятки экскаватора – 11 100 мм;
6. максимальный угол наклона – 45 град.;
7. наибольший радиус разработки грунта – 18 м;
8. общая масса экскаватора – 395 тонн;
9. силовой агрегат – электромотор мощностью 1000 л. с., или 800 кВт, с трансформатором 160 кВа;

Для работы в северных широтах экскаватор комплектуется вспомогательными обогревателями кабины, а также специальными системами подогрева трансформаторных станций. Благодаря таким модернизациям минимальная температура эксплуатации понижается до – 60 градусов.

Конструкция спецтехники

Конструкция и параметры экскаватора ЭКГ-10 являются достаточно специфическими в плане машиностроения, однако на практике данный вариант расположения рабочих узлов считается очень эффективным. Все рабочие органы и экскаватор в целом установлены на основную несущую базу, которая представляет собой гусеничное шасси с жесткой металлической рамой. На раме устанавливается поворотная платформа с планетарными редукторами и электромоторами. С помощью электромоторов осуществляется поворот всей экскаваторной базы вокруг своей оси.

Кабина оператора расположена в боковой части рядом с основным рабочим органом. Таким образом водитель-оператор имеет возможность полностью контролировать все происходящие процессы перед собой и отслеживать поведение ковша. Сам ковш установлен на специальной рамной трапеции, которая имеет встроенные редукторы, лебедки и ролики. Рабочий орган проводится в движение с помощью электромоторов и металлических тросов. Тросы уложены по направляющим роликам и двигаются в реверсном направлении в зависимости от рабочих потребностей. Специалист машинист экскаватора экг 10 управляет всеми органами с помощью электронных рычагов и автоматических систем управления.

Габариты экскаватора ЭКГ-10

Отечественный экскаватор ЭКГ-10 купить который можно у крупных государственных предприятий, обладает достаточно внушительными габаритными размерами. Точные размеры варьируются в пределах 11 400 мм х 8 600 мм х 6 200 мм. В некоторых модификациях габариты могут отличаться, в зависимости от типов установленных систем. Масса техники составляет порядка 395 тонн, что довольно много, однако при этом давление на грунт равняется 215 кПа. Данных показателей удалось достичь за счет использования широкого гусеничного шасси, а также длинной рамы. Благодаря правильно расположенным навесным системам, развесовка экскаватора находится в приемлемых рамках. Нагрузка на переднюю часть рамы составляет порядка 58 % от общей. Производительность ЭКГ-10 значительно выше чем у Komatsu PC300.

Технические характеристики ЭКГ-10

Вместимость ковша, м3	10,0
Рабочая масса, кг	395000
Конструктивная масса, кг	334000
Масса основного ковша, кг	16200
Длина стрелы, м	13,8
Длина рукояти, м	11,1
Угол наклона стрелы, град	45
Наибольшая высота разгрузки, м	8,6
Наибольший радиус разгрузки, м	16,3
Наибольшая высота копания, м	13,5
Наибольший радиус копания, м	18,4
Наибольший радиус копания на уровне стояния, м	12,6
Просвет под поворотной платформой, м	2,7
Высота по кабине, м	8,6
Расстояние от оси пяты стрелы до центра вращения, м	2,4
Среднее давление на грунт при передвижении, кПа	216
Наибольшее усилие на подвес ковша, кН	0,8
Номинальная мощность: -сетевого двигателя, кВт -трансформатора, кВт	800 160
Расчетная продолжительность цикла, с	26

Сферы применения

Такие машины применяются на открытых площадках следующих типов:

• горнодобывающих и карьерных – при добыче угля, разработке рудных и нерудных месторождений, в цветной и черной металлургии;
• строительных и дорожно-строительных – при подготовке места под возведение крупных зданий, прокладке магистралей и шоссе.

Основные виды работ, которые выполняют с помощью карьерного экскаватора:

• копание и извлечение материалов (угля, руды, грунта и т. п.);
• расчистка участков;
• перемещение материалов по горизонтальной плоскости;
• погрузка материалов на транспорт с целью последующей перевозки.

Применение карьерных экскаваторов уместно везде, где требуется выполнить крупный объем работ. В противном случае используются машины из категорий средней или малогабаритной техники.

ЭКГ-20КМ – возможности тока

Работа данной модели карьерного экскаватора основана на применении электропривода переменного тока с частотным регулированием. Применение системы ПЧ-АД с подключением IGBT-транзисторов позволило снизить потребление электроэнергии на 25%. Согласно техническим характеристикам, расход электроэнергии не превышает 0,40 кВт/куб.м.
Новая система позволяет увеличить крутящийся момент двигателя и одновременно повысить надёжность мотора. В электрической модификации не предусматривается установка щеточно-коллекторных узлов. Следовательно, увеличивается ремонтный цикл карьерного экскаватора, снижается количество незапланированных простоев спецтехники.
Этому же способствует инновационная диагностическая система. Её разработка основана на последних достижениях в области программных продуктов, предназначенных для управления современной новой спецтехникой. Все параметры работы электроприводов и механизмов ЭКГ фиксируются и обрабатываются. Для конкретного забоя можно установить индивидуальные настройки.
Система диагностики помогает своевременно выявлять и устранять поломки и неисправности. Для снижения динамических нагрузок на электропривод при работе машины установлена система управления. Пуск и остановка приводов осуществляются плавно, без рывков, без вмешательства оператора. Таким образом, приводы, канаты и весь перечень основных металлоконструкций работают в заданном режиме в соответствии с установленным сроком эксплуатации.
Разработчики не случайно обратились к идее оснащения карьерного экскаватора электронными анализ-системами. Интеллектуализация современных моделей новой спецтехники способствует сокращению простоев, потери рабочего времени. В итоге, себестоимость экскавации горной массы существенно снижается.

Технические характеристики ЭКГ-15

Технические характеристики ЭКГ-15 свидетельствуют о невероятной мощности и возможности выполнять колоссальные объемы работ. Устройство экскаватора предполагает рассмотрение параметров по трем векторам.

Конструктивные характеристики экскаватора:

• масса – 675 т, высота, измеряемая по кабине, – 9,4 м;
• предельная скорость по выровненной площадке – 0,43 км/час;
• необходимый противовес – 36;
• скорость вращения платформы – 2,5 оборота за минуту;
• высота обзора машиниста – 8 м;
• мощность сетевого двигателя – 1250 кВт;
• мощность трансформатора – 250 кВт.

Характеристики ковша и стрелы:

• объем – 15 м3 (с расчетом на тяжелые грунты);
• вес ковша – 29,6 т;
• длина подъемной стрелы – 18 м, рукояти 13,1 м;
• максимальный наклон стрелы – 45 0;
• предельное подъемное усилие – 150 т, напорное – 65 т;
• скорость операции поднятие ковша – 1,1 м/с;
• стрела оснащена надежными канатами, к которым крепится подвеска и лебедка подъема, диаметром в 52 мм.

Процесс монтажа

Характеристики масштаба выполняемых работ:

• максимальный радиус, в котором могут проводиться копательные работы – 23,4 м;
• максимальный радиус копательных работ на уровне стоянки – 15,6 м, минимальный – 10,1 м;
• максимальная высота копательных работ – 16,4 м;
• максимальная разгрузочная высота – 10 м;
• максимальный разгрузочный радиус – 20 м.

ЭКГ-15 был модифицирован и усовершенствован. Так, ЭКГ-8у и ЭКГ-12ус наделены удлиненными стрелами, позволяющими повысить максимальную высоту копательных работ на 4 м.

Конструкция экскаватора

Конструкция соответствует общей схеме. В нее входят:

• оборудование для погрузочных и копательных работ (основные элементы – ковш, шарнирно-сочлененная стрела, стойка, рукоять);
• платформа, при помощи которой экскаватор совершает движение вокруг своей оси, а также принадлежащее к ней оборудование (в числе устанавливаемого на платформе вспомогательного оборудования – лебедки (для создания напора и поднятия грузов) и механизмы поворота);
• опорно-вращательная конструкция (сварная рама, обойма с сидящими в ней рольками, цапфа);
• ходовая конструкция, представляемая парой двухгусеничных тележек;
• питаемый электродвигателем барабан, при передвижении сматывающий и наматывающий высоковольтный кабель.

ЭКГ-15 имеет двухъярусный сварной кузов. В отличие от гидравлических экскаваторов, ЭКГ-15 обладает функционально «урезанной» пневматической системой, используемой, в основном для обдувания электрического оборудования, звуковой сигнализации, спускания лестницы.

ЭКГ-15 обладает высокой грузоподъемностью

Экскаватор ЭКГ 15

ЭКГ-15 предназначен для разработки и погрузки в транспортные средства полезных ископаемых и вскрышных пород на открытых горных работах в грунтах до V категории включительно, для размещения вскрышных пород в отвалы, для выполнения больших объемов земляных работ в промышленном строительстве.

Информация
Наличие в собственности	Количество	Гарантия	Лизинг	Транспорт	Монтаж
Поставка возможна по заявке	Возможен	Возможен	Возможен

* ВСЕ ПРЕДЛАГАЕМОЕ ОБОРУДОВАНИЕ НАХОДИТСЯ В НАШЕЙ СОБСТВЕННОСТИ. ВЫ ВСЕГДА СМОЖЕТЕ ПРОИЗВЕСТИ ТЕХНИЧЕСКИЙ ОСМОТР НА ТЕРРИТОРИИ НАШЕЙ ПРОИЗВОДСТВЕННОЙ БАЗЫ

** НА ВСЕ ПРЕДЛАГАЕМОЕ ОБОРУДОВАНИЕ ПРЕДОСТАВЛЯЕТСЯ ГАРАНТИЯ

ВОЗМОЖНЫЕ ОПЦИИ
Бочковые насосы FLUX	Автоматические централизованные системы смазки TRIBO	Светодиодное освещение     HELLA	Автоматические комбинированные системы пожаротушения ЗАО ГСТ
Системы управления для экскаваторов	Системы управления для экскаваторов

Вместимость ковша основного, м3	15.0
Вместимость ковшей сменных, м3	8.0; 12,0; 18.0
Радиус копания наибольший, м	23.4
Высота черпания наибольшая, м	15.6
Ширина гусеничной ленты, мм	900
Среднее удельное давление на грунт при передвижении, кгс/см2	2,1
Расчетная продолжительность цикла на угол 900, с	28
Наибольший преодолеваемый угол подъёма, рад (град)	0,2(12)
Скорость передвижения по горизонтальной площадке, км/час	0,43
Напряжение питающей сети, кВ	6
Масса рабочая, т	675

Немного теории

Экскаватор ЭКГ-15 имеет климатическое исполнение «У», однако на его базе созданы модели для эксплуатации в условиях крайнего Севера ( t до -60°С ) исполнения «ХЛ» и в условиях тропического климата (исполнение «T»).

Для расширения диапазона использования экскаватора ЭКГ-15 в условиях различных технологических схем на его базе предусмотрены две модификации с увеличенными размерами высоты и радиуса копания.

Переоборудование базовой модели осуществляется путем замены рабочего оборудования.

Экскаватор выполнен по традиционной для ижорских экскаваторов конструктивной схеме с разгруженной от изгиба шарнирно-сочлененной стрелой и разгруженной от кручения однобалочной внутренней рукоятью.

В качестве ходового оборудования на экскаваторе использованы две двухгусеничные тележки с выравнивающими нагрузки балансирами. Каждая тележка имеет индивидуальный привод, что обеспечивает высокую маневренность экскаватора в забое.

Такая конструкция гусеничного хода позволяет разместить на нижней раме роликовый круг увеличенного до 7,6 м диаметра, что улучшает уравновешенность поворотной платформы и существенно снижает нагрузки на опорно-поворотное устройство, технологические узлы, что позволяет вести ремонт экскаватора агрегатным методом. Поворотные редукторы экскаватора выполнены планетарными.

В конструкцию экскаватора заложены 10 изобретений АО «Ижорские заводы», в том числе:

• подвеска стрелы, внедрение которой полностью исключает выход этого узла из строя;
• двусторонний демпфер, встроенный в рукоять и обеспечивающий снижение динамических нагрузок в рукояти и напорном механизме;
• ковш экскаватора со специальной конструкцией режущей кромки и механизмом торможения днища;
• съемный возвратный полублок;
• подвеска ковша и др.

По своему техническому уровню экскаватор находится на уровне аналогичных моделей ведущих зарубежных фирм (Bucyrus-модель 295 В, Harnischfeger — модель 2300 РН, Marion — модель 201 М), а по ряду конструктивных решений превосходит аналогичные модели.

Экскаватор ЭКГ-15 имеет несколько модификаций.

ЭКГ-8У с ковшом вместимостью 8м3 и удлиненным рабочим оборудованием для погрузки породы в транспортные средства, находящиеся на уровне стояния, отработки более высоких уступов и обеспечения более редких передвижек железнодорожного пути.

ЭКГ-12УС с ковшом вместимостью 12м3 со среднеудлиненным оборудованием, предназначенный для выемки уширенных заходок и погрузки горной массы в транспортные средства, расположенные на уровне установки экскаватора.

Экскаватор ЭКГ-15(18) имеет по сравнению с базовым экскаватором увеличенное до 170 т вместо 150 т подъемное усилие и увеличенное до 80 т вместо 65 т напорное усилие.

Соответственно увеличены диаметры канатов подвески стрелы и лебедки подъема с 52 мм до 57 мм, а также усилены металлоконструкции рабочего оборудования (стрела и подкосы).

Модификации

Помимо базовой модели экскаватора существует еще и несколько модифицированных версий:

• Модификация ЭКГ-10В. Данная машина имеет усовершенствованный ковш, который обладает ударными зубьями, функционирующими за счет пневматической системы экскаватора. Благодаря такому оборудованию экскаватор может самостоятельно справиться практически с любым типом скальных пород и произвести их разрыхление.
• Модификация ЭКГ-10Р. В этой версии был также заменен ковш, но в этом случае более вместительным. Объем нового ковша составляет 8 кубических метров, что позволяет выполнить довольно большой объем работы за короткие сроки. В связи с этим производитель увеличил подъемное усилие на 10000 килограмм. В составе дополнительного оборудования числится рядная подъемная лебедка стрелы, а на поворотной платформе установлены специальные крепления для рядного или планетарного редуктора.
• Модификация ЭКГ-10М. Отличительной особенностью данной модификации является расширенный ковш, вместимость которого была увеличена до 11.5 кубических метров. Изначально такая версия разрабатывалась для работы в угольных разрезах, поскольку ковш имеет пересмотренную в соответствии со специфическими условиями работы конструкцию.
