Инструменты-помощники. Земляной бур

Разновидности бура по назначению

В зависимости от места, сферы использования имеют нюансы в конструкции. Разберем каждый из них подробнее.

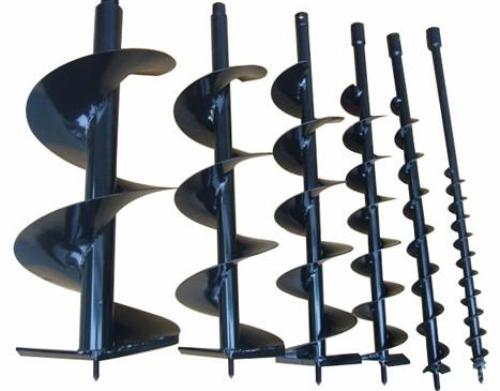

Шнековый

Применяется для бурения глубинных скважин на воду, обустройства подземных зондов под тепловые насосы. Имеет большое количество витков, именуемых шнеками.

ТИСЭ

Такой инструмент берется для рытья ям под монтаж свай. Внизу у него откидывающаяся лопатка, которая отвечает за расширение.

Проще говоря бур ТИСЭ имеет:

• лопасти;
• землеприемник;
• раскладной расширенный нож (в нижней части).

Для удобства работы нож иногда делают съемным.

Такой инструмент умельцы научились изготавливать самостоятельно. Ножом служит обрезанная лопата с хорошей заточкой. Землеприемником станет жестяная банка из-под соленой рыбы. Нож фиксируется не вплотную, а чтобы он мог двигаться. При опускании инструмента в шурф он подтягивается капроновой нитью, закрепленной на конце. Как только бур касается дна, натяжение нити делают меньше. Лопатка подрезает бока ямы, достигая нужного расширения.

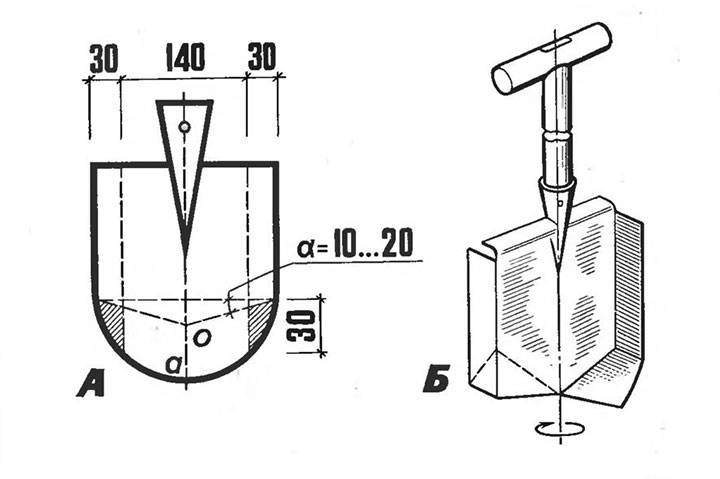

Бур из лопаты

Отличный вариант для посадки кустарников, деревьев. Лопату нужно брать из качественной стали, чтобы не пришлось часто затачивать. Снизу с обеих сторон отрезают болгаркой небольшие сегменты, чтобы она приобрела прямоугольную форму.

Низ лопаты распиливают по центру на глубину до 30 см. Левую часть отгибают вперед, правую – назад или наоборот. Образовавшиеся лепестки проходят сварочным швом.

Для мягких грунтов

В таких условиях работать стандартным буром неудобно и это занимает больше времени. Поэтому для таких участков эффективным станет инструмент с режущей частью, которая делается удлиненной. Оформляется в виде стакана по бокам с небольшими прорезями. На разрезах выступает режущая кромка. Лучший материал для этого – закаленная сталь. Ее нужно хорошо заточить.

Навыки создания ручного бура особенно пригодятся, если дом с участком стоит на глине, суглинке, скалистой почве, где заводские буры-универсалы просто не справляются.

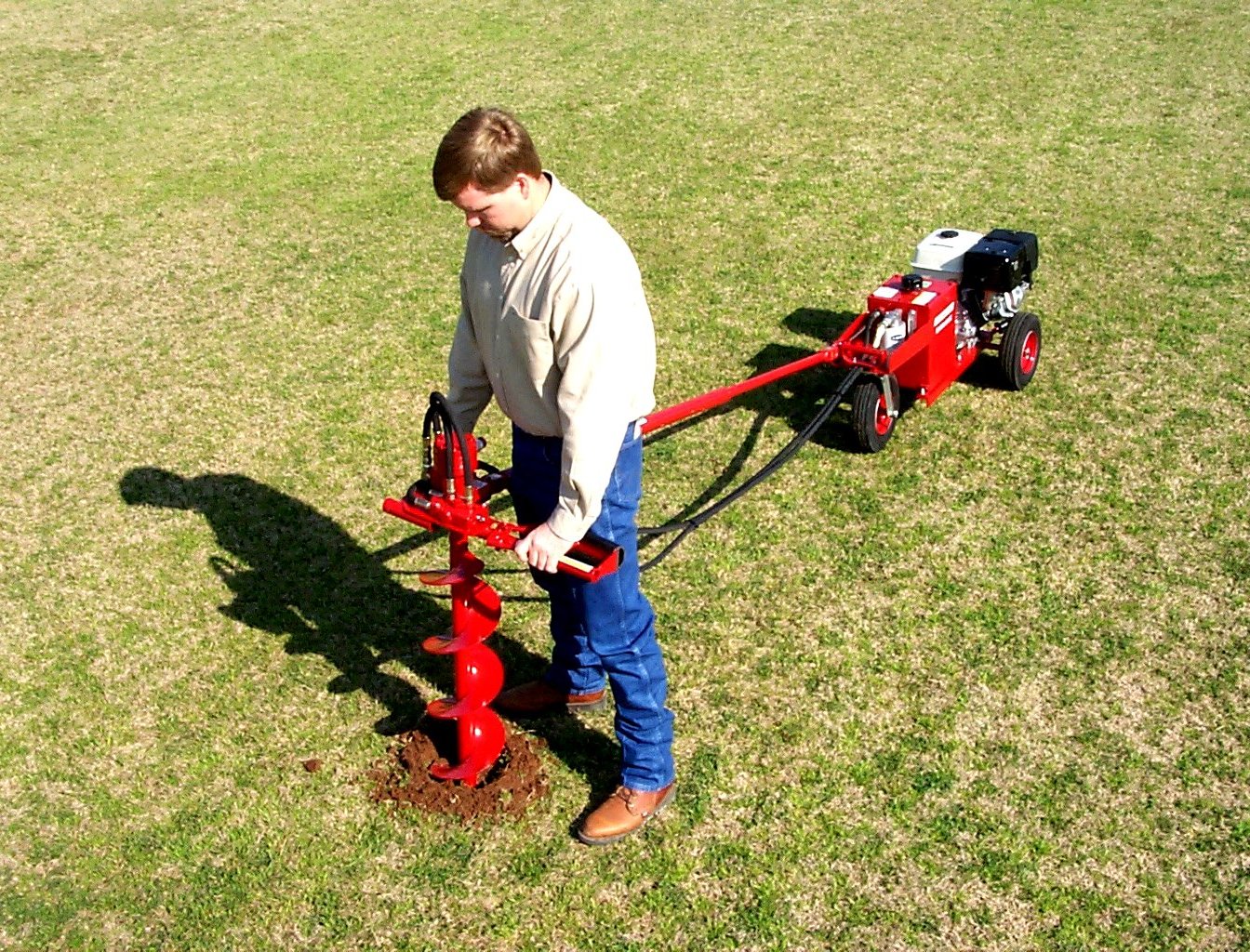

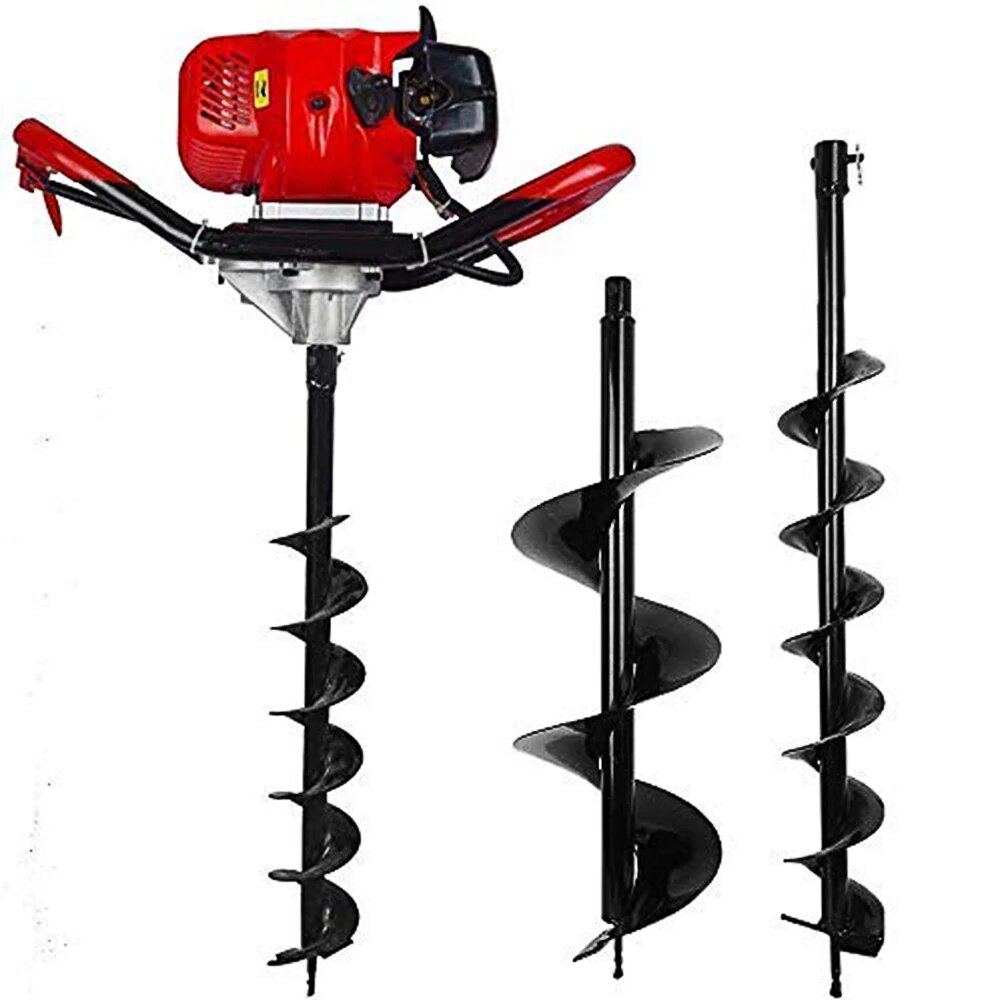

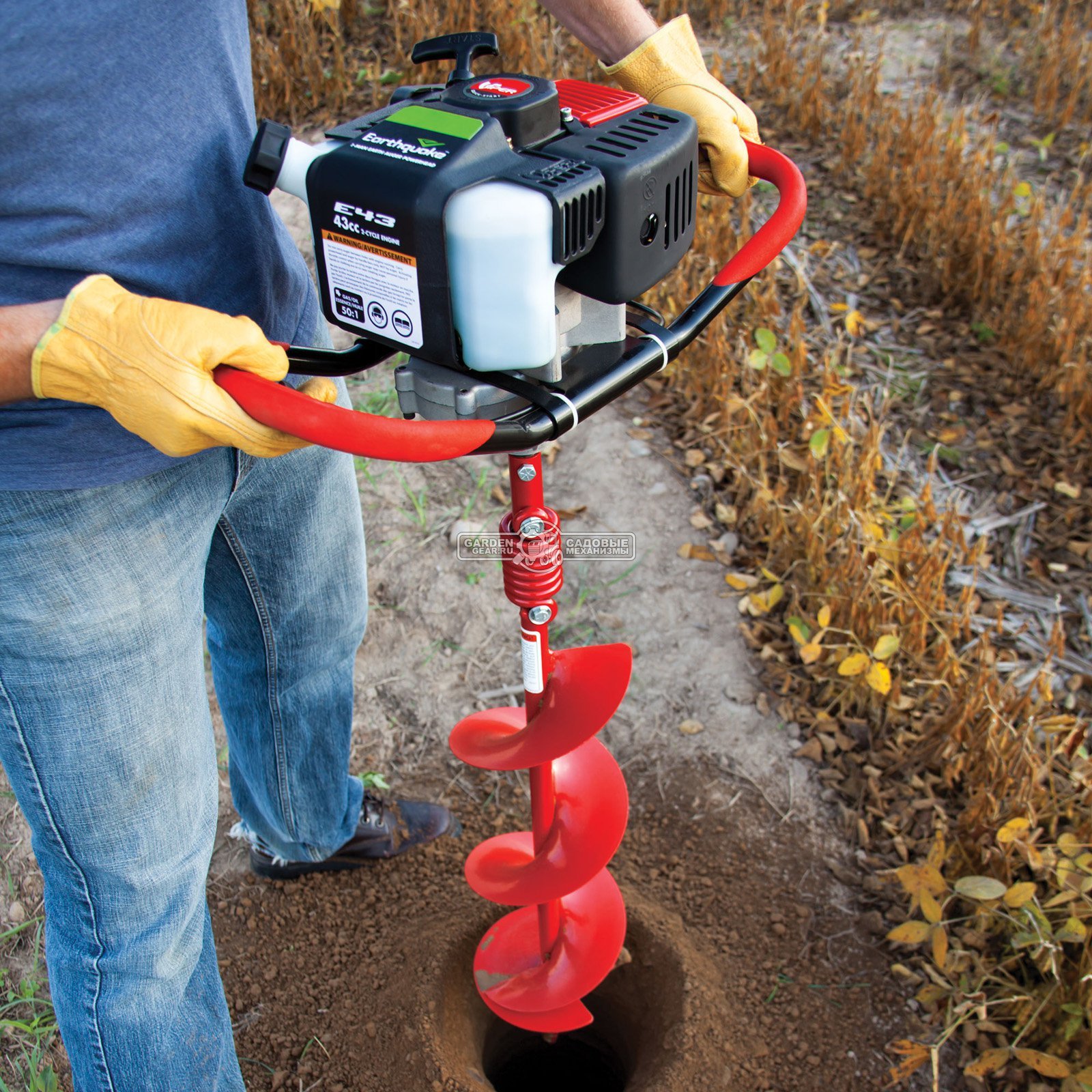

Мотобур (с бензиновым приводом), электрический

Магазинные варианты буров остаются привлекательными для владельцев частных домов, благодаря большой производительности, скорости работы.

Мотобур удобен в транспортировке, но зависит от заправки топлива. Инструмент с электроприводом будет работать только в условиях постоянной подачи электроэнергии.

Оба типа функционируют в разных режимах: на больших и малых оборотах.

Как изготовить земляной бур самому

Приложив немного усилий и четко соблюдая требования пошаговой инструкции от мастеров, сделать коловорот получится своими руками за считанные часы.

Подбор материалов

Чтобы собрать заготовки под основные элементы бура, понадобятся:

1. Для стержня. Труба круглого или квадратного сечения. Размер — 20*20 мм, 35*35 мм.
2. Для ножей-лопастей. Листовая сталь толщиной 4 мм или пильный диск от болгарки, циркулярной пилы (на выбор). Ниже рассмотрим применение каждого из них.
3. Для ручки. Круглая труба. Диаметр подбирается по обхвату ладони.
4. Для пики. Используется заточенный прут арматуры большого диаметра или стальная полоса. Допускается комбинирование обоих материалов.

Работать с металлом лучше в защитных перчатках и очках.

Подготовка инструмента

Список такой:

• сварочный аппарат с электродами, защитной маской;
• болгарка с дисковыми насадками;
• электрическая или ручная дрель;
• молоток;
• точило;
• тиски;
• клещи;
• маркер, рулетка;
• циркуль.

Для антикоррозийной защиты металла отдельно покупаются грунтовка, кисть.

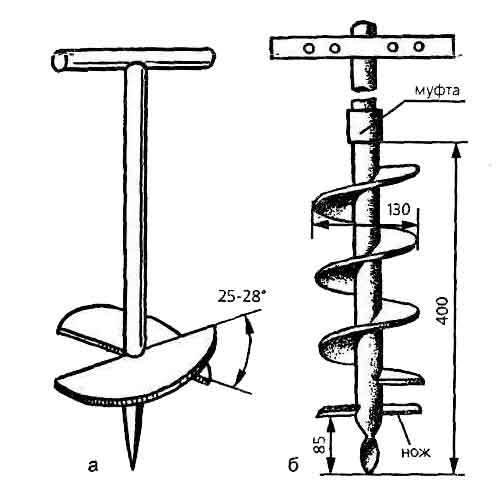

Чертеж или схема

Схема. 1 – стальной стержень; 2 – приварной нож-полудиск; 3 – перекладина-рукоятка; L – глубина пробиваемого отверстия.

Здесь каждый мастер делает бур под себя, подбирает размеры, материал, тип конструкции, рассчитывает расход материала и его стоимость. В процессе использования готовое изделие может совершенствоваться.

Сборка бура

Необходимо проанализировать, какими лопастями его нужно оснастить: стационарными или съемными.

Стационарные лопасти просто привариваются к стержню.

Чтобы получились съемные, потребуется:

1. С одной стороны вала приварить полки из утолщенной стали.
2. Сделать их так, чтобы ножи расходились под углом 25-30 градусов.
3. В полках проделать 2-3 отверстия под крепежи и 2-3 отверстия в лопастях такого же диаметра.
4. Закрепить лопасти болтовым соединением.

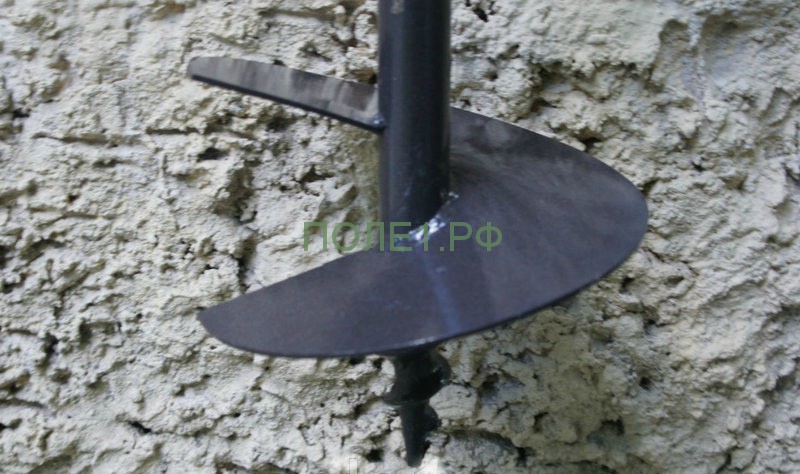

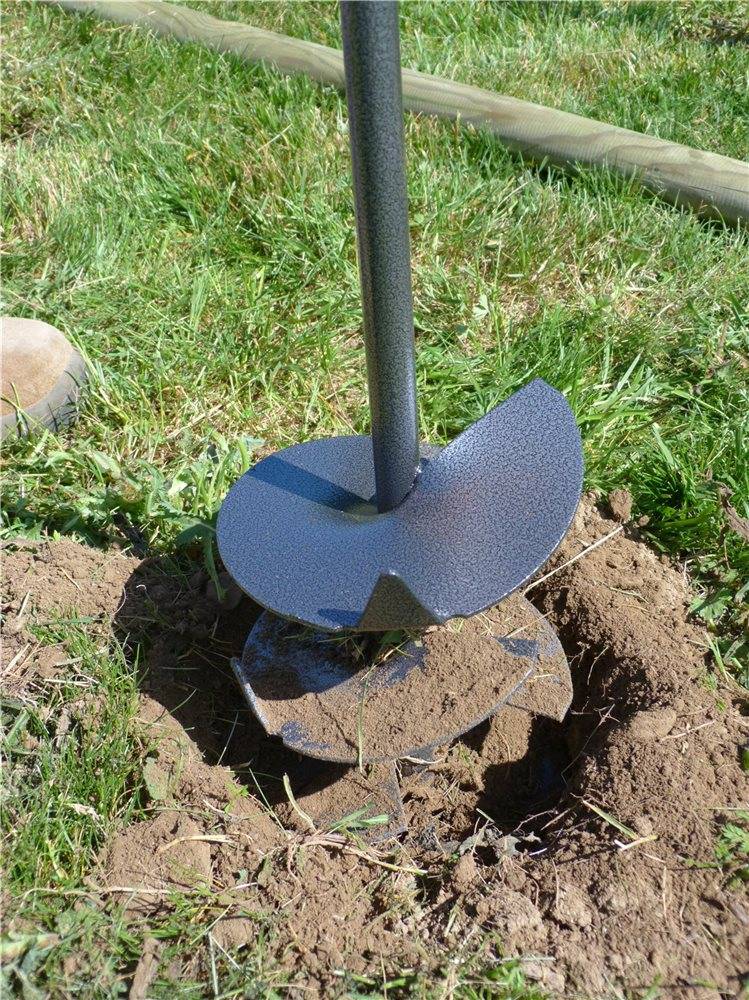

Из листовой стали

Для начала проще вырезать из белой бумаги эскиз. После чего по нему режется круг из стали подходящего диаметра. По центру проделывается отверстие в виде квадрата или круга, в зависимости от того, какого сечения труба для вала. Размер отверстия берется немного больше, чем стержень, для удобства сварки.

Лопасти делают двух видов:

1. Из двух половинок круга.
2. Из разомкнутого круга, где края смещаются, напоминая виток спирали. Для повышения эффективности бурения края ставят под углом 25-30 градусов друг от друга.

Из пильного диска

Лучший вариант пильного диска — алмазный. Он отличается высокой прочностью.

Подойдут и б/у диски от циркулярки. Их делают из закаленной стали. Они имеют хорошо заточенную кромку, надежны, но их невозможно согнуть, поэтому диск пилят пополам и ставят две части под углом. Чтобы бур легче шел, дополнительно на станке или вручную точат боковые грани.

Фото: бур из диска циркулярной пилы

Сварка

Проводится в защитной маске типа «хамелеон» (желательно) и перчатках. Лопасти привариваются к стержню как с внутренней, так с наружной стороны, швы зачищаются.

Защита от коррозии

Готовое изделие шлифуют наждачной бумагой, обрабатывают грунтовкой против ржавчины. Альтернатива – фосфатирующий раствор.

После грунтования бур можно красить.

Уход

Периодически рекомендуется его разбирать, чистить от накопившейся пыли и грязи, смазывать водоотталкивающим раствором. Это позволит избежать заклинивания деталей, ремонта или замены отдельных частей и продлит срок службы изделия.

Изготовление бура — дело несложное, но требующее навыков. В умелых руках самодельный бур станет отличным помощником в работах на дачном участке, при строительстве небольших сооружений.

Техника безопасности

При работе с бензобуром следует уделить внимание безопасному обращению с аппаратом. Практически все аппараты имеют систему автоотключения в случае потери управляемости, но не стоит этим злоупотреблять

Нельзя работать в одежде, часть которой может быть захвачена шнеком. В этом случае можно получить серьезные ранения. Советуется также защитить глаза очками, поскольку из земли могут вылетать камешки, а изо льда — острые осколки. Не помешают также наушники, спасающие от шума, и, конечно же, рабочие перчатки.

Итак: если мотобур покупается для профессиональных работ и частого использования в различных условиях, — забудьте о дешевых и легких моделях. Придется раскошелиться на тяжелый мотобур с большой мощностью и повышенным моторесурсом. Также бензобур лучше покупать для возможности двустороннего управления. Такой агрегат со временем окупит себя.

Для того, чтобы лучше понять как работает мотобур рекомендуем посмотреть это видео:

Для дачников — любителей, дорогие аппараты ни к чему. Чтобы сделать ограду вокруг небольшого участка и насадить деревьев хватит легкого и дешевого мотобура для выемки земли в небольших количествах.

Курсы обучения оператор газовых котельных.

Основные характеристики

Среди ключевых параметров для выбора можно отметить две характеристики: диаметр рабочей фрезы и глубину бурения. Что касается первой величины, то распространены три размерных формата – на 150, 200 и 250 мм. Оптимальным для бытового применения в условиях того же садового участка считается ручной земляной бур на 100 мм, с помощью которого выполняются лунки для саженцев, скважины для столбов грады, а также ямки для закладки опор под инженерные коммуникации. Но если планируется с помощью бура разрабатывать небольшие колодцы или устанавливать свайные фундаменты, то, как минимум, следует присматриваться к диаметру 200 мм, а то и к 250 мм.

Что касается глубины бурения, то минимальное погружение составляет 75-100 см. Такие отверстия проделывают практически все модели инструмента в базовой комплектации. Монолитные конструкции способны выполнять и 150-сантиметровые скважины, но для глубины более 250 см уже потребуется специальный удлинитель, который монтируется на основную штангу за счет винтового крепления. При выборе следует учитывать возможность разборки, которая предусматривается в ручном земляном буре универсального назначения.

Не стоит игнорировать и такой показатель, как толщина основного стержня. От нее зависит надежность конструкции. Желательно, чтобы диаметр ее составлял не менее 20 мм, но и в чрезмерном утолщении особого смысла нет, поскольку оно делает бур тяжелее, а это дополнительная нагрузка на мышцы в процессе работы.

О чем нужно знать перед покупкой

Вне зависимости от разновидности ручного инструмента, который планируется приобретать, необходимо учитывать несколько основных параметров:

• диаметр режущей кромки – он должен соответствовать отверстию в почве, рекомендуется подбирать лезвие с размерами на 5 мм больше, чем лунка;
• характеристики отверстий, что позволяет определить нужную комплектацию инструмента, так как есть возможность приобрести бур для земляных работ с несколькими лезвиями для бурения в разных условиях, а также с дополнительными штангами для удлинения конструкции.

Если планируется покупать моторизированный инструмент, необходимо учитывать параметры механизма: уровень мощности, режимы работы.

При покупке в первую очередь стоит обращать внимание на таких производителей как Hitachi, Husqvarna, Stihl – это хорошо зарекомендовавшие себя фирмы

Когда же стоит задача арендовать ручное буровое оборудование, нужно опираться на объем предполагаемых работ (количество отверстий, особенности грунта).

Правила работы

Перед тем как начинать бурение, следует подготовить в земле неглубокие ямы, сделать это можно лопатой. Такая мера значительно упростит дальнейшее бурение. До момента полного погружения лопастей в почву необходимо контролировать, не отклонился ли бур для земляных работ от вертикали.

Контролируйте опорожнение скважины от грунта и не бурите долго, если в отверстии грязь.

Для этой цели можно использовать вспомогательное приспособление – треногу. Дальнейшее заглубление должно происходить с минимальным отклонением.

Случается, инструмент заклинивает в почве, что обусловлено ее плотной структурой и глубокой корневой системой рядом растущих растений. Для извлечения бура из земли, путем движения в обратном направлении предусмотрен усилитель, который устанавливается на место ручки. Его длина значительно больше. Поднятие грунта необходимо выполнять на каждом участке 40-50 см. Более существенную нагрузку будет сложно выдержать самостоятельно при извлечении бура.

Готовый инструмент должен быть покрыт антикоррозионными составами. Когда во время эксплуатации появляются неровности или заусенцы на ножах, необходимо восстановить первоначальную форму изделия, а затем покрыть краской поврежденный участок. Если этого не делать, со временем лезвие будет деформироваться еще интенсивнее.

И в результате работать с таким инструментом станет невозможно. Ведь от формы, качества крепления и остроты лезвий напрямую зависит качество и скорость работы.

Это минимальный объем задач, который может быть реализован с помощью ручного бура вне зависимости от его исполнения. Более дорогостоящая моторизированная техника окупится лишь в том случае, если ее использовать часто и регулярно. По скорости бурения земли выигрывает именно моторизированный вариант бура. Но и с помощью механического аналога можно за один рабочий день подготовить несколько десятков отверстий в земле.

Главные отличия инструментов по видам насадок

Вне зависимости от количества моделей, которые способен предложить современный рынок, всего различают два типа насадок: дисковые и шнековые.

Шнек представляет собой стержень разных размеров (в зависимости от требований пользователя), по периметру которого устанавливаются винтовые лезвия. Такое приспособление дает возможность прорыть небольшую ямку маленького диаметра. Большая часть покупателей предпочитают этот вариант для установки столбов или озеленения участка. Потому что, несмотря на небольшой диаметр, достигается большая глубина.

Достоинства:

• Удобство и легкость ввинчивания;
• Верхний слой земли удаляется автоматически.

Недостатки:

• Человек не сможет создать отверстие большого диаметра;
• Невозможно изготовить в домашних условиях.

Дисковые лезвия

Эта модель обладает заостренным стержнем, к которому монтируются заточенные диски, их толщина равна 2 мм. Для обеспечения большей надежности эти элементы или прикручивают на болты, прилагая усилие, либо приваривают. Диски располагаются друг перед другом под углом в 25 градусов. От правильности сборки зависит эффективность аппарата. Так если угол соблюден, то лезвие без проблем войдет в грунт при вкручивании, а на выходе достанут излишки земли. Количество рядов зависит от плотности почвы, где проходят работы.

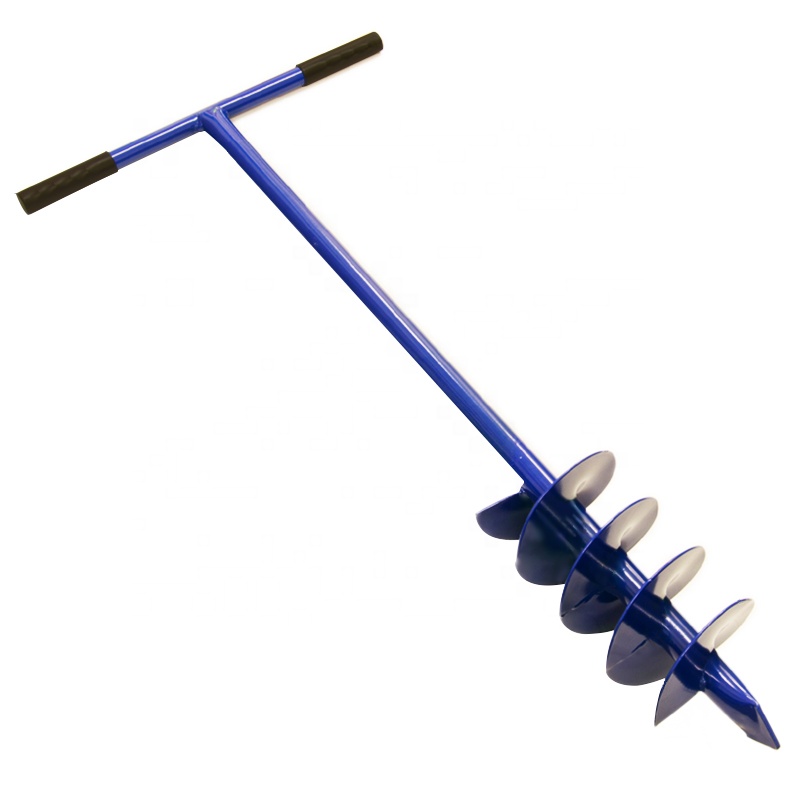

Ручные буры и промышленные

Стандартный ручной бур для дачи также различается на дисковый и шнековый. Единственная разница в том, что стержень не подсоединен к двигателю, и весь процесс происходит благодаря усилию пользователя.

Но кроме этого варианта можно встретить другие разновидности бурильных приспособлений:

• Ударно-канатная установка. Этот вариант пользуется широким спросом в строительной сфере или, когда необходимо осуществить бурение скважин. Его использование на дачных участках встречается редко. Устройство представляет собой трубу, которая размещается в треноге. Движение происходит благодаря ударной штанги.
• Коронковый инструмент. Промышленный вариант, которые подойдет для выполнения сложных задач. Для бурения используется труба, где на нижнем основании есть зубчатая коронка, выполненная из прочного металла, который выдержит грунт любой плотности. Для проведения работ необходимо специальное оборудование.
• Зубильное долото. Такая модель пользуется спросом при проведении бурения на сухой или твердой почве. Устройство приходит в действие благодаря ударному методу с одновременным поворотом инструмента.

Конструкция бура не такая сложная, как может показаться на первый взгляд. Чтобы изготовить простую домашнюю модель, необходимо обладать навыками слесаря и сварщика на начальном уровне. Самое главное – при сооружении сделать эргономичную рукоятку и правильно рассчитать конструкцию лезвия. Тогда человек выполнит бурение быстро, качественно и с максимальным комфортом.

Предварительные расчеты

Перед тем как начинать бурить ямы под столбы, необходимо произвести предварительные расчеты. Для установки любого столба нужно отверстие. Оно по диаметру немного превосходит размер самого элемента конструкции. Яма должна строго соответствовать параметру столба. Для этого делаются предварительные расчеты. Зачастую они достаточно просты. Если яму сделать слишком просторной, то это приведет к рыхлению почвы. Это недопустимо для столбчатого основания. Фундамент получится шатким и не жестким.

Схемы ям для бурения.

Очень важно рассчитать расстояние между столбами. Для этого используются нехитрые формулы

Здесь на самом деле все предельно просто. Масса конструкции напрямую влияет на число столбов. Чем она тяжелее, тем их количество должно быть больше. Бурить ямы под столбы нужно на определенную глубину. Делается это с помощью различных приспособлений, о которых будет рассказано ниже. При этом глубина напрямую зависит от того, какой тип грунта присутствует в данном регионе. Чем более он плывучий, тем глубже нужно копать. Такая вот простая закономерность, которая позволяет создавать фундамент высокого качества.

Правила ухода при эксплуатации

Вне зависимости от того, механический бур или ручной, а также является он покупным или самодельным, данный инструмент требует обязательного ухода. Это позволяет продлить сроки его эксплуатации и предотвратит возможные поломки во время работы:

1. После покупки или самостоятельного изготовления лезвия и шток следует покрыть специальными антикоррозийными составами, что позволит избежать появления ржавчины. Как вариант, изделие можно отшлифовать и после полировки покрасить красками по металлу.
2. Перед проведением бурильных работ следует проверять остроту лезвий и при необходимости проводить заточку наждачкой или точильным станком.
3. Извлекать инструмент после вворачивания, особенно на полную глубину, нужно предельно аккуратно, чтобы не произошло деформации лезвий из-за излишков земли. Помимо этого, до начала бурительных работ желательно разрыхлить верхнюю часть почвы лопатой для более мягкого вворачивания инструмента.
4. По завершении работ лезвия и шток нужно очищать от налипшей земли и хорошо высушивать, дабы избежать коррозии режущей части и самого бура в целом.

Ручной бур является незаменимым инструментом при проведении строительства на земельном участке. С его помощью можно просверливать лунки под фундамент беседок, опорные столбы для забора. Помимо этого, бур также позволит легче пересаживать кустарники и деревья, чем облегчит работу садовода.

Этот инструмент не требует специальных навыков в обращении, и его использование не вызывает затруднений. Конструкция не является очень сложной, что позволяет изготовить бур своими руками при наличии сварочного аппарата, болгарки и дрели. Самостоятельное создание инструмента позволит сэкономить деньги и даст в итоге именно тот механизм, который требуется для индивидуальных работ.

Какой садовый бур лучше купить

Перед покупкой бура важно определиться с конкретными целями его использования. Нужно понимать отверстия какой глубины и диаметра необходимо будет сделать

Также очень важно учитывать тип грунта.

Например, если основная цель покупки бура — это выполнение ямок под высадку растений, то хорошо подойдет модель с диаметром рабочих лопастей в 100-150 мм, например, бур FISKARS Quikdrill (малый). Кстати, такой диаметр подойдет и для изготовления отверстий под установку столбов для ограждения, но в этом случае рекомендуем выбрать модель с большей глубиной бурения, к примеру, NN ink 39491-160.

Инструменты с диаметром 200 — 250 мм считаются наиболее универсальными и подойдут для широкого перечня работ, поэтому если нужно приспособление для решения различных задач, то можно присмотреться к буру ЗУБР 39491-250 25. Кстати, эта модель отлично проявляет себя на сложных почвах.

А вот если бурить необходимо обычный, простой грунт, например, торфяной или песчаный, то можно остановить свой выбор на более бюджетном варианте — РОСТОК 39492.

Удачных покупок!

Назначение и принцип действия

Бур садовый ручной предназначен для бурения земли, с его помощью один человек своими руками может пробурить в грунте лунку (яму цилиндрической формы) на желаемую глубину с определенным диаметром.

В геологии такая яма называется «шурфом» или «дудкой», в обиходе бывалые работники используют название «стакан», в который можно установить столбы для забора или для свай, посадить в него дерево, кустарник, залить столбчатый фундамент для здания и т.п.

Принцип действия ручного землебура заключается в винтовой конструкции лопастей, благодаря которой инструмент врезается в грунт, как обычный саморез, без особых усилий, буквально за пару проворотов.

Для работы с садовым ручным буром нужно установить его в вертикальное положение на почве и приложив усилия к рукоятке обоими руками проворачивать инструмент вдоль его оси по часовой стрелке.

Пробуренная земля, за счет естественного давления образуемого завихрениями лопастей, поднимается по ним наверх.

Нагруженный землебур необходимо поднять и стряхнуть с него грунт, после чего продолжить бурение.

Таким образом, в несколько подходов можно углубиться практически на любое расстояние, не превышающее длину самого устройства.

Как выбирать ручной землебур?

Чтобы выбрать оптимальную модель ручного землебура необходимо определиться для каких целей он будет использоваться, в смысле, с каким грунтом придется работать, какой ширины и глубины планируется бурить шурфы.

Так можно понять, каким основным характеристикам должен отвечать инструмент в каждом конкретном случае: размеры, вид садового ручного бура, его прочность и надежность.

Дешевые варианты лучше даже не рассматривать, чтобы себя не проявила поговорка: «скупой платит дважды».

Хороший инструмент и инвентарь априори не могут стоить дешево!

Кроме того, надо понимать, что для производства дешевых моделей используют более тонкий металл, который просто сломается при первых серьезных нагрузках.

Таким образом, чтобы выбрать садовый ручной бур нужно в первую очередь понять какого диаметра должны быть его лопасти и какой их тип лучше подойдет для работы на том или ином участке.

Если изначально требуется бурить узкие «стаканы», лучше приобретать инструмент с небольшим запасом по диаметру, чтобы была возможность использовать его для других работ.

Как уже было сказано выше, наиболее универсальной шириной является 200-250 мм, такой вариант можно использовать практически для любых задач, кроме посадки маленьких растений.

Если основной задачей является высаживание растений, кустов и небольших деревьев, можно выбрать модель с лопастями диаметром 100-150 мм, такой размер также подойдет для установки столбов для заборов и даже для узколопастных винтовых свай.

Немаловажным является форма наконечника основного стержня ручного землебура, какими они бывают и, чем отличаются, читайте в начале данной статьи.

При выборе также следует учитывать возможность нарастить штангу ямобура дополнительными коленами, если конечно в этом есть необходимость.

Кроме этого, нелишним будет обратить внимание на уровень сложности сборки и разборки всей конструкции инструмента. Как правило, чем все проще, тем надежней

Как правило, чем все проще, тем надежней.

Выполнение работ

Для успешного бурения, используя бур для скважины, необходимо собрать вышеперечисленные конструкции и приспособления. Также следует запасти достаточное количество сменных штанг и обсадных труб. Потребность в них можно узнать из опыта соседей, если у них скважины уже пробурены и эксплуатируются. В большинстве случаев скважина, выполняемая ручным методом, редко бывает глубже 10-15 метров.

Следующий этап производства работ – определение точки бурения.

Сам процесс достаточно прост:

• его производят обычно два человека, вращая ворот бура для скважины по часовой стрелке при углублении и против – при извлечении шнека из почвы. Оптимальным вариантом является привлечение третьего человека – для контроля за соблюдением вертикальности расположения бура. Альтернативный вариант – использование бензобура, для управления которым достаточно одного человека, не прилагающего серьезных физических усилий. Бензобуры (другое название – мотобуры) – универсальные аппараты, как правило, небольших размеров, используемые для бурения скважин в грунте или лунок во льду. Он снабжается достаточно мощным двигателем и зачастую не проигрывает в эффективности аппаратам, обычно навешивающимся на механизированную технику. Бензобуры могут применяться на сложных грунтах;

• бурение состоит из двух основных стадий: ввинчивание шнека на 4-5 оборотов в грунт и последующее его извлечение;
• в процессе работ необходимо производить наращивание штанги, которое осуществляется, как правило, с использованием обычного резьбового соединения;
• также рекомендуется осуществлять монтаж обсадных труб по мере углубления бура, чтобы максимально обезопасить скважину от обрушения стенок. Их диаметр подбирается чуть большим, чем диаметр шнека. Поэтому погружение обсадных труб выполняется с приложением усилий. Для облегчения процесса не рекомендуется использование длинных отрезков труб.

Рассмотренный процесс является наиболее часто применяемым, но не единственным. Возможны и другие технологии ручного бурения, в частности, с использованием буровой коронки, с элементами гидробурения и т.д. Но их применение в целом не сильно отличается от приведенной технологии, к тому же, серьезно ограничено некоторыми условиями, например, наличием мягкого грунта и т.д.

Лучшие мотобуры без шнека в комплекте

Carver AG-43/000

Моторизованный бур изготовлен из высоконадежных материалов, что позволяет использовать его практически в любых климатических условиях. Топливный насос облегчает запуск двигателя.

К достоинствам мотобура относится также его высокая мощность, позволяющая бурить отверстия в земле и не задыхаться. Система воздушного охлаждения не позволяет двигателю нагреваться до опасных температур.

• Корпус и другие составляющие устойчивы к морозам.
• Запускается с первого раза благодаря качественной топливной помпе.
• Низкая цена.
• Даже после долгого использования у владельца не устанут руки, так как он обладает малым весом.

Многоступенчатый редуктор иногда издаёт неприятный шум.

Huter GGD-52

Если вы никогда раньше не пользовались электрическим культиватором, то эта модель для вас. Она проста в использовании, поскольку все органы управления находятся на рукоятке.

Двигатель легко запускается даже при низких температурах, поэтому его можно использовать круглый год, даже для зимней рыбалки. Благодаря особой конструкции электродрель может быть оснащена сверлом различного диаметра, максимум 30 см.

• Удобно вести шнек за счёт двух толстых и эргономичных рукояток.
• Двигатель уверенно запускается на холоде.
• Простая и устойчивая к поломкам конструкция.
• Высокая мощность позволяет устройству легко бурить как песчаный грунт, так и плотный глинозём.

На ручках иногда ослабляются гайки, и их приходится подкручивать.

РЕСАНТА МБ-52

Это отличная дрель с насадкой, которая понравится экономным покупателям, так как ее двигатель потребляет мало бензина. Нагрузка на руки оператора минимальна благодаря системе гашения вибрации.

Владелец может держать инструмент в любом положении, так как он оснащен эргономичными закругленными рукоятками с обеих сторон. Можно бурить даже глубокие отверстия в земле. Для этого необходимо подключить удлинительный кабель.

• Изготовлен из ударопрочного пластика, который не получит повреждений в результате механического воздействия.
• Имеет мягкие рукоятки, поэтому при длительном использовании на руках оператора не появятся мозоли.
• Мотор легко запускается.
• После прикрепления удлинителя можно делать глубокие лунки.

Редуктор расположен неудачно, поэтому его будет трудно смазывать.

DDE GD-52-200

Прочный и мощный перфоратор работает на смеси бензина и моторного масла. Бур имеет диаметр до 200 мм и может быть установлен оператором так, как это необходимо.

Машина безопасна в использовании, так как защищена от случайного пуска. Рамная конструкция с отличными прочностными характеристиками защищает внутренние детали от повреждений при случайных ударах.

В каких целях можно использовать?

Его можно применять для простых работ взамен лопаты или же для более сложных. На даче такое устройство может понадобиться для:

• возведения основания столбчатого типа;
• посадки деревьев;
• рыхления грунта вокруг уже посаженных растительных культур;
• монтажа забора;
• создания скважины под воду.

Конечно, простые конструкции для дачи отличаются от промышленного оборудования как устройством, так и предназначением.

На что следует обращать внимание: количество режущих элементов и длина штанги. Для дачных нужд можно вполне собрать инструмент своими руками, он будет отличаться простотой использования и малым весом

Как изготовить бур: последовательность операций

Изготовление бура (рис.2) начинается с производства его лезвия. С этой целью берется стальной лист, из которого вырезаются круглые заготовки. Они делаются с таким расчетом, чтобы диаметр круга оказался примерно на 5-6 мм больше, чем диаметр планируемой скважины в грунте. Для стандартного бура достаточно минимального количества в 2 диска.

Рисунок 2. Чертеж земляного бура.

Затем в круглых заготовках высверливаются центральные отверстия. Для удобного монтажа на стойке их диаметр должен превышать диаметр металлической трубы – будущей стойки – примерно на 1-2 мм.

На следующем этапе обозначаются точки, в которых диски будут крепиться к стойке. В этих точках следует просверлить в трубе отверстия. Для крепления дисков на токарном станке изготавливаются металлические втулки. В них также делаются радиальные отверстия с резьбой. Втулки, прикрученные к стойке болтами, будут прикреплять к ней съемные лезвия шнека.

Далее болгаркой с отрезным кругом в заготовках лопастей вырезаются от края к центру небольшие сектора. После этого при помощи тисков и газовых ключей края разрезов аккуратно растягиваются в противоположные стороны. В результате каждый круг должен получить спиралеобразный вид. Чтобы закончить этап подготовки лезвий, нижние кромки их вырезов затачиваются под углом 50-60 градусов.

Переходим к стойке. Чтобы бур мог легко входить в обрабатываемый массив, на ее конце, где будет формироваться шнек, сваркой приваривается сверло по металлу. Сам же наконечник с этой целью заостряется под углом заточки 20-30 градусов.

Заключительная фаза изготовления ручного бура – монтаж ручки-рычага, которым будет осуществляться осевое вращение всего приспособления. Для ее фиксации на стойке применяется специальная втулка, предварительно выточенная на токарном станке. Ручка должна быть съемной, так как при бурении на большую глубину наверняка понадобится стойку не один раз удлинять дополнительными коленами. Об изготовлении этих колен следует позаботиться отдельно.
