ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Габаритные размеры:
- Общая длина с грейдером, забойным отвалом и рыхлителем: 10 570 мм;
- высота вверх от приводов подъема бортов — 3050 мм;
- Высота до верха выхлопной трубы — 3100 мм;
- Высота до крыши кабины – 3180 мм;
- общая ширина — 2640 мм;
- колея колес – 2160 мм;
- Расстояние между центрами тандемных колес — 1540 мм;
- колесная база – 2570 мм;
- радиус поворота — 7210 мм
- дорожный просвет – 587 мм.

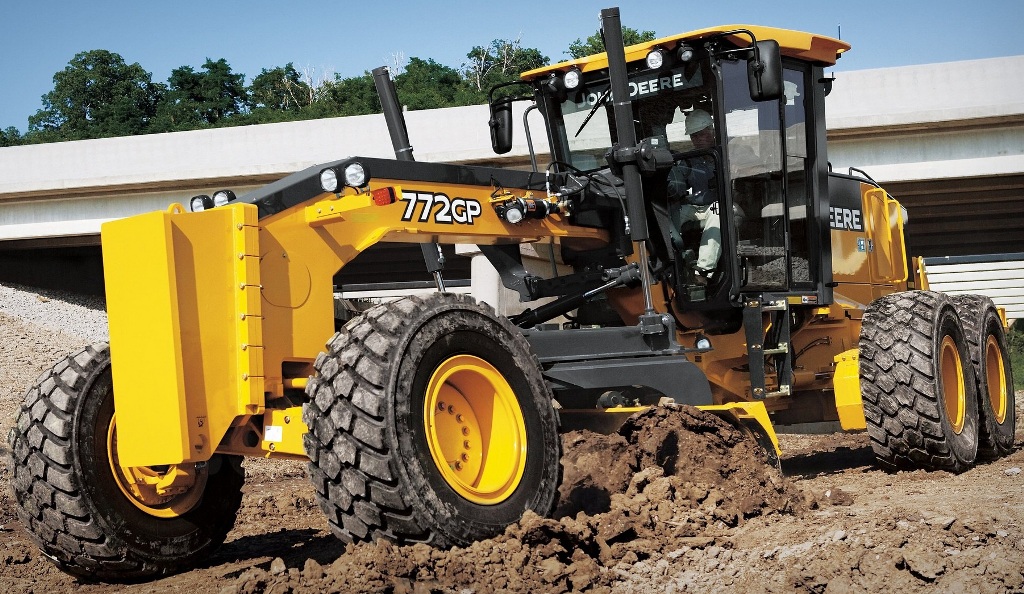

John Deere 772G предлагается с двумя размерами колес: 14R24 L2 и 17,5R25 L3 (диаметр обода 356 мм).
Вес машины с оператором, полным топливным баком, первичными радиальными шинами, передним отвалом, задним оборудованием и малым грейдерным отвалом шириной 3660 мм составляет 19 582 кг. Аналогично оборудованный автогрейдер с колесами 17,5R25 и шириной отвала 4270 мм весит 6066 кг. Максимально допустимый вес составляет 24 948 кг.
Два новых грейдера John Deere 772G доступны с аналогичными конструкциями отвалов. Изнашиваемые накладки удерживают отвал близко к поворотной раме для большей точности. Вставки регулируются с помощью винтового домкрата. Вставки можно заменить стандартным ключом в течение 2 часов.
Параметры корчевателя/рыхлителя
(параллелограммная подвеска с соединениями NeverGrease):
- рабочая ширина – 2210/2180 мм;
- стандартное количество реквизита — 3 / нет;
- количество реквизита (максимальное) — 5/9;
- Высота верхнего подъема — 602/810 мм
- Заглубление — 426/323 мм
- габариты опоры — 61,5 на 133 мм / 25 на 76 мм.
Ходовая часть
Собственной разработкой компании является устанавливаемая на автогрейдер трансмиссия PowerShift. В ее состав входят муфты и подшипники высокого качества и надежности, которые обеспечивают безотказную работу в течение длительного времени.
Блокировка дифференциала автоматического типа активируется при движении автогрейдера John Deere 772G по прямой, при осуществлении поворота она временно отключается, при выезде на прямую снова активируется. При этом угол поворота должен превышать десять градусов.
Шины
Привод на шесть колес позволяет распределять массу машины равномерно на все мосты. Привод гидростатического типа состоит из двух каналов, что гарантирует производительность при выполнении любых операций. Техника предназначена для выполнения простых, сложных, грязных и узкопрофильных работ, при этом продуктивность ее намного выше аналогичного показателя конкурирующих машин.
Компьютерное управление трансмиссией и КПП осуществляется на основании событийно-управляемого программирования (EBS). Это дает возможность контролировать степень нагруженности двигателя и другие показатели техники с целью оптимизации переключения передач.
| Трансмиссия | |
|---|---|
| Гидростатические насосы | 64 см3 |
| Гидромоторы колес | 60 см3 |
| Максимальные скорости хода | |
| 1-я передача | 3,9 км/ч |
| 2-я передача | 5,4 км/ч |
| 3-я передача | 7,7 км/ч |
| 4-я передача | 10,9 км/ч |
| 5-я передача | 16,3 км/ч |
| 6-я передача | 23,0 км/ч |
| 7-я передача | 32,1 км/ч |
| 8-я передача | 45,2 км/ч |
| Передний мост | |
| Угол качания (полный) | 32° |
| Угол наклона колес (во всех направлениях) | 20° |
| Рулевое управление | |
| Радиус поворота (рулевое управление передними колесами и сочлененной рамой) | 7,21 м |
| Поворот рамы (вправо и влево) | 22° |
Система управления
Запуск двигателя Джон Дир 772 производится посредством нажатия кнопки, без ключа зажигания.
Комплектация Grade Pro имеет множество преимуществ. Одним из них является автоматическое преодоление наклонного участка дороги, при этом управление осуществляется с помощью рычага. При работе машинист устанавливает уклон фронтального органа и рабочую сторону, которые остаются управляемыми. Далее система самостоятельно настраивает другую сторону (гидроцилиндр) в зависимости от выбранного угла наклона.
Система Grade Pro exclusive обеспечивает максимальную эффективность работы и предназначена для быстрого обучения оператора.
В комплектации Grade Pro могут устанавливаться системы нивелировки Topcon и Trimble, управление которыми производится посредством рычажной системы и кнопок.
На подлокотнике также расположены кнопки управления некоторыми функциями. Удобное их положение позволяет быстро и качественно выполнять поставленные задачи. Направление движения грейдера John Deere 772G устанавливается с помощью рычага слева или руля.
Пульт управления может выполняться в двух вариациях — Grade Pro с переключением основных функций на подлокотнике, или эргономичная панель со стандартным управлением. Обе консоли характеризуются быстрым откликом, плавностью реагирования и надежностью. Для управления грейдером предусмотрен рычаг бокового перемещения отвала.
Возврат к передвижению по прямой приводит к выравниванию шарнирно сопряженной рамы посредством нажатия одной клавиши, что гарантирует сокращение времени на выполнение поставленной задачи.
Дополнительный функционал активируется посредством мини-рычагов, установленных на правом подлокотнике, а также крупных спаренных рычагов, предназначенных для управления главными агрегатами.
Навесное оборудование
Цена John Deere 772G зависит от комплектации и наличия дополнительных опций.
Для производства земляных работ предусмотрены такие навесные органы как скарификатор, который может устанавливаться в любой части машины, отвалы различной вместимости и формы, а также V-образные плуги.
По сравнению с предыдущими моделями просвет фронтального рабочего органа увеличен на 0,38 м.
Замена изнашиваемых вставок производится с помощью ключа 9х16”, длительность замены – не более 2 часов. Данные элементы предназначены для плотного соединения отвала и рамы, что гарантирует точность работ
Это качество особенно важно при выполнении финального разравнивания территорий. Вставки являются настраиваемыми, для этого нужен винтовой домкрат
Длительность регулировки – не более 5 минут.
Удобство эксплуатации и обслуживания
Наряду с отменными техническими характеристиками автогрейдера Джон Дир 772 стоит отметить и такое преимущество, как простота ухода за машиной. Бак для дизельного горючего находится в задней части машины, доступ к нему открывается с уровня земли. Вместительность емкости – 360 л, чего хватает на длительное время работы. Для защиты бака снизу предусмотрена стальная пластина.
Функциональный узел для обслуживания гидравлической системы, осей и замены фильтров находится с правой стороны. Клапаны грейдера имеют цветовую индикацию, которая облегчает процесс их очистки и замены. Приемник для жидкостей также легко обслуживаемый, характеризуется длительным сроком службы. Крышки баков окрашены в те же цвета, что и клапаны.
Система автоматического отключения силовой установки позволяет сократить расход дизеля, понижает шумность, сокращает изнашиваемость составных частей самого агрегата, трансмиссии и гидросистемы. Длительность бездействия до отключения мотора определяется оператором.
Для запуска двигателя предусмотрен ввод кода безопасности. Это исключает несанкционированное управление техникой. Код устанавливается посредством цифровой клавиатуры на ЖК-мониторе в кабине оператора.
