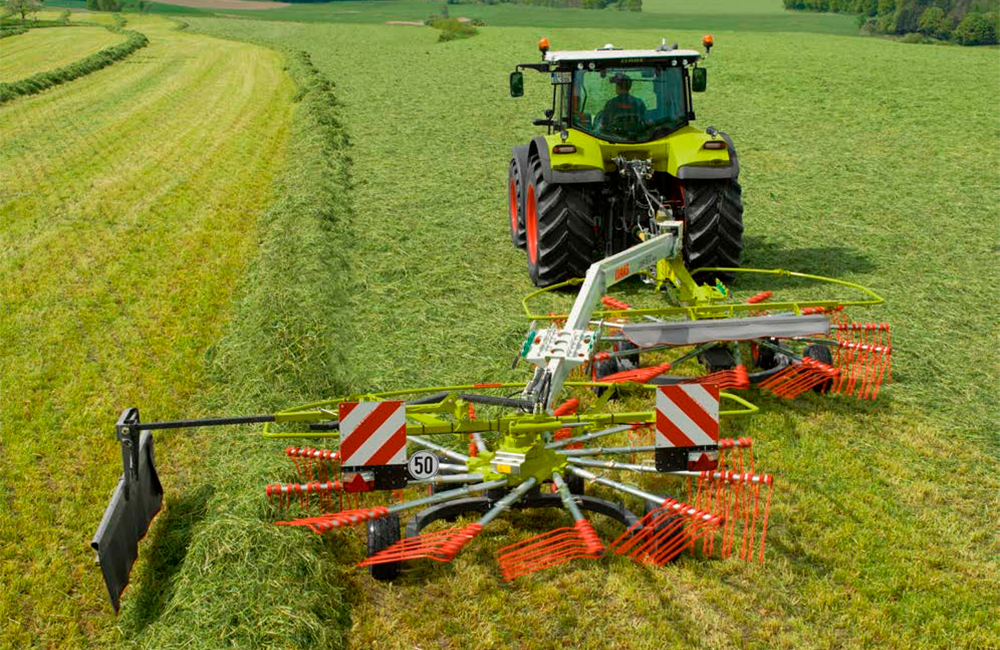

Индивидуальный привод роторов
Самая главная особенность новинок-валкователей с боковой укладкой – это применение карданной подвески роторов.
Установленный каждый по отдельности они могут подстраиваться под конкретные особенности грунтового покрытия и осуществлять движение в различные направления.
Также в помощь к адаптации под конкретный вид грунта всего корпуса, модели дополнены шаровыми шарнирными соединениями.
За счет того, что шасси в новинках подвижные, но при этом достаточно крепкие и массивные – это позволяет им осуществлять свободные повороты на любых типах грунта и склонах без опасности преждевременных повреждений.
При необходимости LINER 1700 можно приобрести в шестиколесной комплектации.
Корпус ротора больше не требует постоянного обслуживания
Закрытый корпус ротора, заполненный качественной пластичной смазкой, которым оснащен каждый волкователь, обеспечивает это свойство.
Помимо такого явного преимущества, как исключением постоянного обслуживания, это позволяет добиться более простой передачи крутящего момента, обеспечивает более стабильную работу редуктора распределения с интервалом смазки в 250 ч.
Кулачковая муфта фрикционного типа надежно защищает каждый ротор. Нужно отметить, что в моделях 1600 использованы самые компактные роторы – их диаметр 2,9 метра.
LINER 1600 достигает в ширину 6,20 метров, а 1600 TWIN – 6,90 метров. В основании ротора закреплено одиннадцать грабель. В соединительных точках предусмотрен специализированный изгиб, он позволяет предотвратить неполадки в случае аварийных ситуаций.
Модель LINER 1700 в ширину достигает 6,60 метров. Здесь уже применены роторы с немного большим диаметром – 3,20 метра.
Также в этой модели применена система PROFIX – она позволяет надежно закрепить грабли и предохранить технику от преждевременного износа. При необходимости грабли легко вынимаются из фиксирующих устройств.
Комбайн «Клаас» «Мега» 208
Этот самоходный клавишный комбайн «Клаас» с объемным барабаном-измельчителем выпускался десятилетие с 1993 по 2003 г. в два поколения. Обладает уникальной технологией «APS», которая благодаря ускорительному механизму бережнее и эффективнее вымолачивает зерна с сохранением их естественных качественных показателей. За счет многофункционального разъема легко перенастраивается под уборку разных видов растений. Совмещается с альтернативными молотилками, охватывающими в одну полосу до 9 м поля.
Особенности:
- функционал «Auto Countur» — можно без особых проблем работать на каменистых почвах и полях со сложной геометрией;
- силовая установка от бренда «Даймлер Крайслер»;
- возможность установки большей по размеру альтернативной жатки, чем для выше рассмотренной 204-й модели;
- 2-барабанный обмолот, который лучше отделяет зерна от соломы;
- регулируемая частота вращения барабана-измельчителя;
- 3-скоростная коробка передач, которая включает в себя скорость от нескольких сот метров до 26 км/ч;
- комфортное место комбайнера, с которого ведется управление и контроль всеми агрегатами комбайна;
- полная световая оснастка модели для продолжительных рабочих смен;
- ускоренная сепарация за счет зубчатых ворошителей на соломотрясах;
- очистка урожая от вороха в 3- D проекции;
- отличная проходимость за счет широких пневматических колес;
- производительный шнековый транспортер.
Рабочие свойства:
- Тяга – 135 л.с.;
- Макс. ширина одного прохода – 6 м;
- Аккумулятор семян – 8 т;
- Диаметр основного барабана – 45 см;
- Вместимость бензобака – 500 л;
- Вес – 10,5 т.
Копирование рельефа

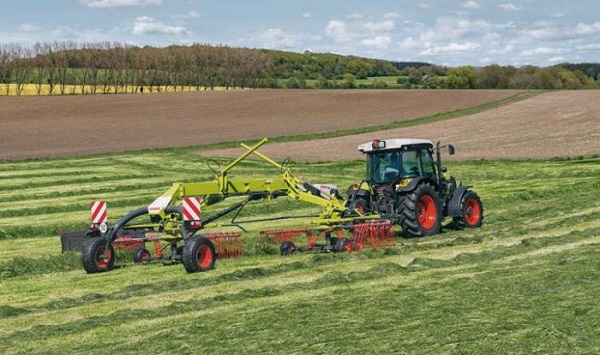

Новые двухроторные валкователи Liner хорошо копируют рельеф почвы и формируют чистые валки, исключая загрязнение кормов. Как поясняют специалисты CLAAS, активная разгрузка роторов во время работы обеспечивается благодаря направляющей граблин Grass Care. При опускании стрелы первыми касаются земли задние колеса, за счет чего создается так называемый «планирующий реактивный эффект» и не происходит повреждение дернины. В моделях серии Business отдельные роторы могут подниматься за счет предварительной настройки в терминале. Для моделей серии Trend подъемом отдельных роторов можно управлять напрямую с помощью секций управления гидравликой.

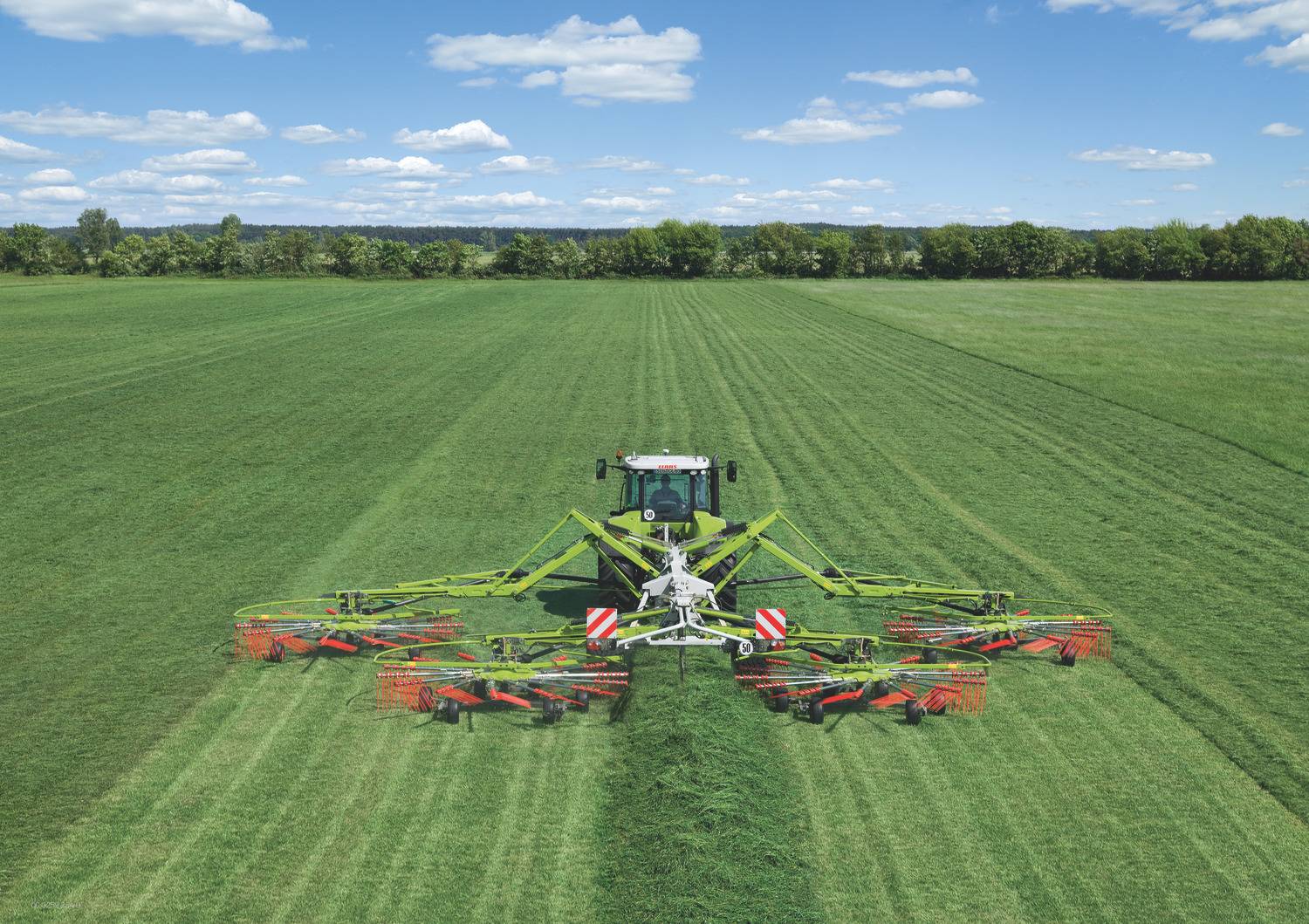

Все роторы серийно оснащены четырехколесными шасси. Модель Liner 3100 имеет 6-колесные шасси в базовой конфигурации. Их расположение вблизи окружности граблин обеспечивает плавное ведение ротора и лучшее копирование рельефа почвы. Два передних колеса управляемые.
Модели Liner 2900-2700 могут быть дополнительно оснащены 6-колесным шасси. Задние колеса ротора заменены маятниковыми осями. Конструкция шасси в сочетании с карданной подвеской с трехмерным движением роторов обеспечивает копирование рельефа даже на небольших неровностях. Высоту сгребания можно отрегулировать с помощью рычагов на роторах, при этом на центральной оси хорошо просматривается шкала. Также опционально доступна дополнительная гидравлическая регулировка высоты ротора для валкователей с центральной укладкой.
В моделях Liner 2900 и 2800 серии Business высота граблин для каждого ротора отдельно регулируется выбором функции на Cemis 10 с последующей активацией гидравлической секции трактора. Для двухроторных валкователей Liner серии Trend дополнительно доступна гидравлическая регулировка высоты ротора через секцию гидрораспределителя.
Трактор ANT 4135F
Search results for ”
КОВРОВСКИЙ МУРАВЕЙ — КОПИЯ ЧЕШСКОГО ZETOR ANT 4135F (ANT – муравей по-английски)
Во время II открытого чемпионата «Молодые профессионалы» по стандартам «WorldSkillsRussia», который проводился во Владимирской области в феврале 2017 года, на Ковровском электромеханическом заводе произошло интересное мероприятие — открытие нового цеха по производству колёсных сельхоз-тракторов.
Там же была представлена новая модель многофункционального сельскохозяйственного трактора 2-го тягового класса, которая будет выпускаться в данном цехе – ANT 4135F. Как заведено на такого рода презентациях, с новенького блестящего трактора эффектно сдёрнули огромную белую простыню.
Защита от поломки
Держатели граблин новых валкователей фиксируются без люфта с помощью 20-шлицевого зацепления и дугового зажима Profix. По информации производителя, благодаря заранее заданной точке сгиба держателей, при столкновении с препятствиями предотвращается повреждение механизма редуктора. Кроме того, все компоненты крепления граблин Profix при необходимости легко и быстро установить или заменить. Витки двойных зубьев плотно охватывают граблину и надежно зафиксированы на ней, что снижает риск поломки. Если же это происходит, зубья надежно удерживаются. На каждом держателе установлено по пять двойных зубьев толщиной 9,5 мм. Особая форма зубьев для сенажа с двойным изгибом и наклоном под 10 градусов на конце при ширине захвата 10 мм позволяет достигать эффективного и равномерного сгребания с оптимальным формированием валка.
Каждый ротор защищен от перегрузки фрикционными муфтами, которые, в отличие от кулачковых, более мягко реагируют на пиковые нагрузки и обеспечивают непрерывную работу. В двух Y-образных редукторах на основной раме частота вращения вала снижена с 540 до 350 об/мин, что обеспечивает защиту привода. Механизм свободного хода карданного вала расположен непосредственно в редукторе, поэтому роторы могут свободно перемещаться в транспортном положении.
Ширина захвата и валка моделей 2800, 2900 и 3100 регулируются телескопическими стрелами гидравлически и синхронно. У Liner 2700 и 2600 механическая регулировка. В 2700-й модели регулировка производится с помощью системы отверстий штифтами для четырех вариантов ширины захвата, а в 2600-й путем ослабления болтов для трех вариантов ширины захвата.
В зависимости от количества корма
Гидропневматическая система Active Float поставляется для двух моделей Liner 2900 Business и Liner 2800 Business. Ее функция аналогична одноименной системе для дисковых косилок Disco Contour. Система устанавливается непосредственно на машине, а давление в гидравлическом контуре отображается на манометре, расположенном на основной раме. Active Float позволяет регулировать давление на опору роторов в зависимости от количества корма и характера обрабатываемой поверхности. Это повышает рабочую скорость и снижает риск попадания сырой золы в зеленую массу.
Все новые двухроторные валкователи Liner имеют широкую устойчивую ведущую ось и безлюфтовое механическое принудительное управление. Угол поворота можно регулировать от плавного до резкого отклика. Благодаря наклонному расположению стойки колес, требуется лишь небольшое усилие на поворотах. Кроме того, достигается идеальное прямолинейное движение. Допустимая скорость перемещения составляет до 40 км/ч.
Стандартные утяжелители колес для этой серии обеспечивают еще большую устойчивость Liner 3100. Для всех других двухроторных валкователей серии утяжелители колес можно заказать дополнительно. Транспортная ширина моделей 3100-2700 составляет 2,97 м. 2600-я модель имеет ширину 2,55 м с шинами 260/75-15,3. Все двухроторные валкователи Liner, за исключением 3100, имеют транспортную высоту 4,00 м с установленными граблинами. В модели Liner 3100 с каждого ротора снимаются три держателя зубьев.

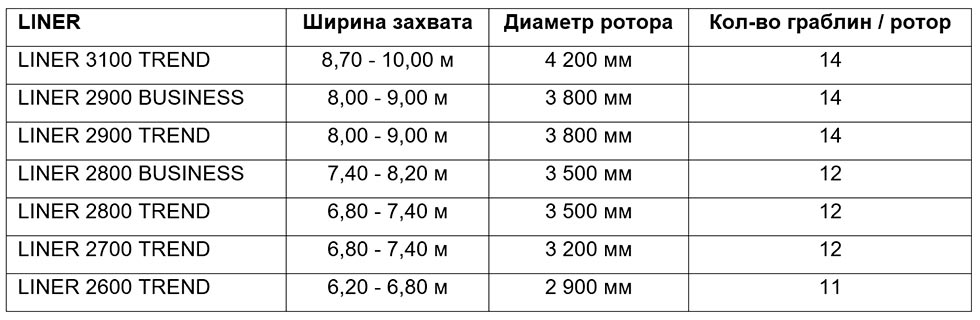

Технические характеристики валкователей Liner
| Ширина захвата, м | Диаметр ротора, мм | Кол-во граблин/ротор | |
| 2600 Trend | 6,2-6,8 | 2900 | 11 |
| 2700 Trend | 6,8-7,4 | 3200 | 12 |
| 2800 Trend | 6,8-7,4 | 3500 | 12 |
| 2800 Business | 7,4-8,2 | 3500 | 12 |
| 2900 Trend | 8,0-9,0 | 3800 | 14 |
| 2900 Business | 8,0-9,0 | 3800 | 13 |
| 3100 Trend | 8,7-10,0 | 4200 | 14 |
«Claas» Mega 350
Зерноуборочные комбайны «Клаас» этой серии отличаются высокой производительностью, качественным обмолотом и простотой техобслуживания на протяжении службы. Эти машины хорошо зарекомендовали себя в крупных фермерских хозяйствах, где выращиваются кроме зерновых и другие разновидности культур – бобовые, высокостебельные и мелкосеменные.
Оборудован двигателем от «Daimler Chrysler» OM 906 LA, который при включении функции турбонаддува способен выдать 170 кВт. Полная разгрузка бункера производится менее, чем за 2 минуты.
Преимущества:
- широкозахватный жатвенный блок;
- поперечно-продольное копирование рельефа подстилающей поверхности;
- технология «АПС», состоящая в ускоренной подаче колосков в главный барабан и увеличении центробежной силы;
- вдвое большая в сравнении с Мега 208 сепарационная зона;
- реверс жатвенной части для очистки без ручного вмешательства;
- работа с альтернативной жаткой с захватом 6,6 м;
- гидравлическая трансмиссия с 3-мя скоростными ступенями;
- быстрая транспортировочная скорость в 24 км/ч;
- удобная кабина с кондиционером, функционалом подогрева температуры и бортовым компьютером;
- возможность эксплуатации на площадях, расположенных под углом до 20 0.
Технические характеристики:
- Сила – 230 л.с.;
- Расход топлива – 8 л/га;
- Бензобак – 0,4 м3;
- Зернохранилище – 7200 кг;
- Разгрузка – 72 л/с;
- Масса – 11 т.
Автогрейдер СДМ-25: технические характеристики
Search results for ”
Самый тяжёлый автогрейдер в России, выносливый и неприхотливый
Автогрейдеры СДМ-25 производятся на заводе «Специальные Дорожные Машины» (ООО «СпецДорМаш»). Они относятся к группе землеройно-транспортных машин тяжёлого класса (250 кл.), имеют колёсную формулу 1*3*3 и аналогичное рабочее оборудование. У данной модели автогрейдера имеется ряд существенных отличий, которые напрямую влияют на эффективность и надёжность работы этой машины. В частности, на СДМ-25 установлена трансмиссия К-700 (передний, средний, задний мосты; КПП). Автогрейдер СДМ-25 имеет 16 передач и самоблокирующийся дифференциал на всех трёх мостах.
Экскаватор-погрузчик New Holland B115B
Search results for ”
Мощная и универсальная землеройная машина с равновеликими колёсами
Кроме широкого спектра сельхозтехники, компания New Holland специализируется также и на выпуске строительных машин. Один из примеров данной спецтехники является экскаватор-погрузчик New Holland B115B. Это многофункциональная специальная машина, которая обладает высокими маневренностью, производительностью, мощностью и эффективностью. Для того, чтобы расширить сферу применения этой модели, предусмотрены разнообразные вспомогательные рабочие органы. А именно: дополнительно на него могут устанавливаться гидравлические молоты и буры, захваты и специальное оборудование для работ в сельском хозяйстве.

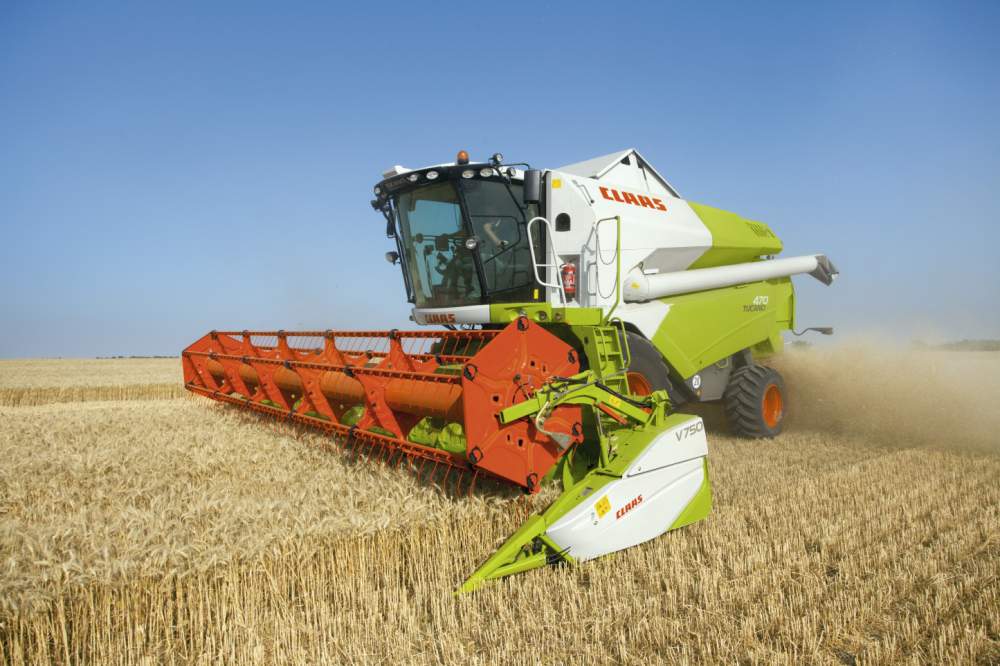

«Клаас» Тукано 450
Универсальный комбайн «Claas» премиум класса. Он впервые вышел на рынок в 2008 г. Совмещает в себе инновационные технологии более старших модельных рядов, таких как «Lexion», «Medion» и «Mega». В частности, конструкция отбойного битера, двухбарабанная система молочения, специализированная форма жаток – это все то, что делает эту машину одной из самых востребованных на современном рынке.
«Плюсы»:
- «Auto Contour» — функция входит в базовую комплектацию;
- функционал «интеллектуального» управления жатвенным механизмом, обладающий памятью эксплуатационных свойств;
- «APS HYBRID» — усовершенствованный обмолот;
- улучшенный конструктив зерноприемника, который способен дольше работать без разгрузки и выгружать урожай почти на 40 л быстрее предыдущей модификации;
- сбалансированные жатки «VARIO»;
- легкое управление комбайном;
- возможность активации опций CEBIS, TELEMATICS, GPS PILOT, полностью автоматизирующие работу;
- сепарация «ROTO PLUS»;
- эффективное измельчение соломы ножами «Special Cut», толщина которых повысилась на 4 см;
- опциональное подключение разбрасывателя соломы на ременном приводе и дефлектора соломораспределителя.
Технические характеристики:
- Моторный объем – 7,2 л;
- Тяговый показатель – 320 л.с.;
- Бензобак – 650 л;
- Приемник семян – 9 т;
- Скорость выгрузного щнека – 105 л/с;
- Соломотряс – 7,2 м2;
- Масса – 12750 кг.
Liugong 835H: технические характеристики
Search results for ”
СОВРЕМЕННЫЙ ФРОНТАЛЬНЫЙ ПОГРУЗЧИК – РАЗУМНЫЙ ВЫБОР ДЛЯ РАЗЛИЧНЫХ СФЕР ПРИМЕНЕНИЯ
Применение широкого спектра последних разработок и высококачественных материалов при изготовлении машины – так с полным правом можно охарактеризовать китайский фронтальный погрузчик Люгонг 835Н. Его лучшие качества — это высокая износостойкость, надёжность, производительность и эффективность.
Liugong 835H оборудован автоматической понижаемой трансмиссией, комфортной кабиной, имеются опции оптимизированного передвижения и регулировки плавности хода. Благодаря передовым разработкам, эта китайская машина характеризуется пониженными эксплуатационными расходами, в том числе за счёт снижения потребления горючего, простоты техобслуживания, а также длительным сроком службы. Конфигурацию этой спецмашины можно изменять, в зависимости от задач на рабочей площадке.

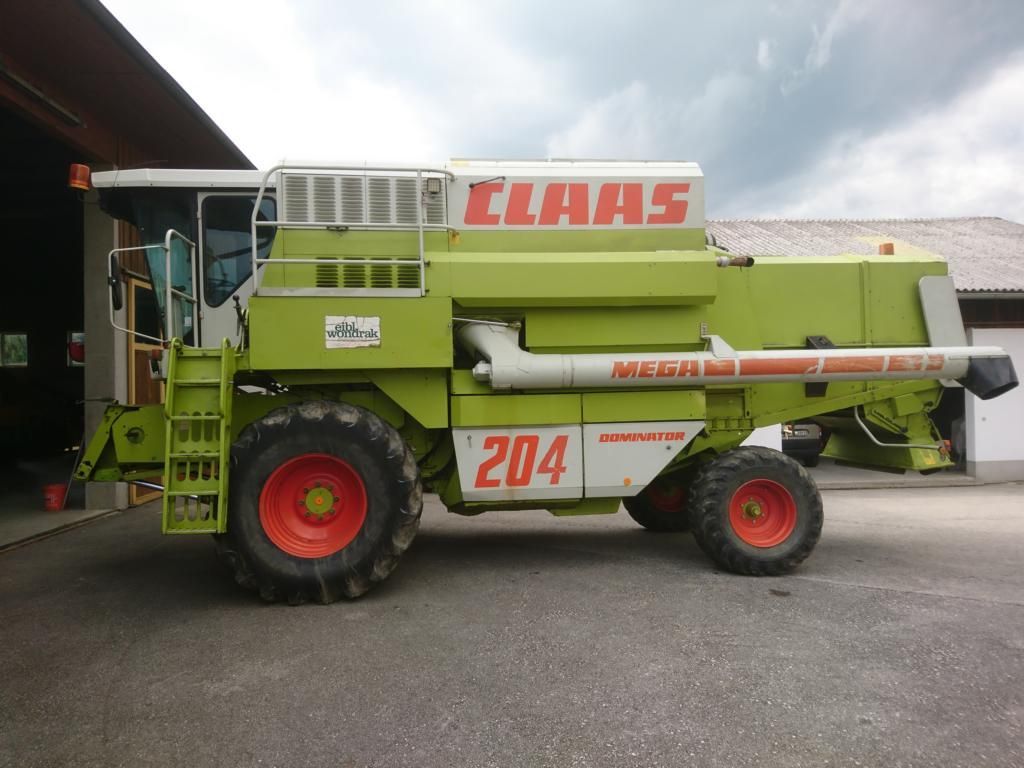

Зернозаготовительный комбайн «Claas» Mega 204
Представляет собой усовершенствованную серию, отличающуюся от предыдущей – «Клаас» «Доминатор» обновленной молотильной системой. Идеально подходит для небольших фермерских угодий. Конструкторы добились гидравлического управления ведущими узлами машинами, что существенно отразилось на продуктивных характеристиках комбайна. Жатка имеет колосоподъемники, способствующие заготовке павших хлебов любой влажности. Гидроцилиндры жатки несут пружинные элементы, через которые происходит копирование неровностей поля.
Достоинства:
- адаптированность для различных по конфигурации и площади землевладений;
- импортные моторы OM 366 A «Mercedes Benz», работающие на 6 цилиндрах;
- экономное потребление дизеля;
- 3-векторная сепарация убранной массы, облегчающая эксплуатацию на склоновых участках;
- автокопирование топографических неровностей по технологии «Автоконтур»;
- одноцикличная сепарация;
- расширенный до 117 0 угол захвата посевов;
- 3-стпенчатая трансмиссия;
- хорошая проходимость на ограниченных посевных площадях.
Технические характеристики:
- Мощность – 200 л.с.;
- Ширина жатки – 5,1 м;
- Бункер для семян – 6200 кг;
- Площадь обмолота – 1,32 м2;
- Топливный бак – 400 л;
- Масса – 9000 кг.

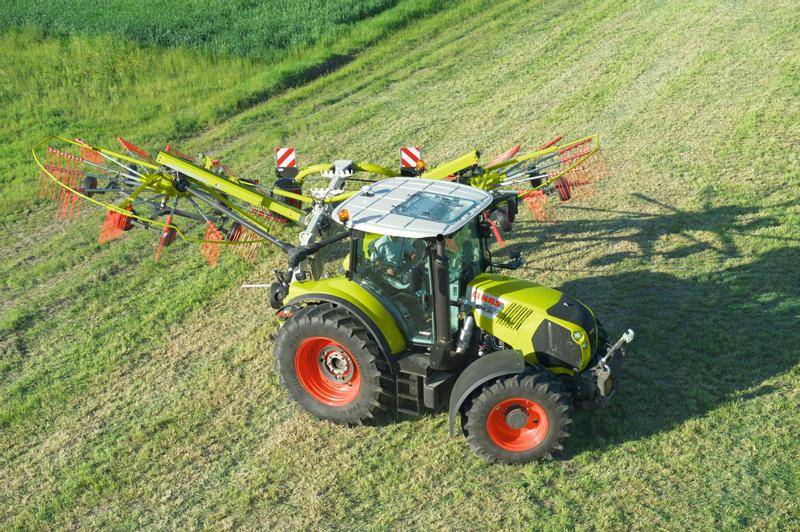

CLAAS LINER: модельный ряд пополнят три новые модели
CLAAS расширяет линейку двухроторных валкователей тремя новыми моделями. Две из них – LINER 1600 и 1600 TWIN –приходят на смену валкователю LINER 1250, который уже зарекомендовал себя и доказал свою эффективность. Универсальный LINER 1700 дополнит ассортимент техники с большой шириной захвата. Таким образом, теперь CLAAS предлагает в этом сегменте семь различных моделей, которые способны удовлетворить любые требования потребителя.
Новыми моделями LINER легко и удобно управлять без терминала, задействовав гидрораспределитель трактора. Главный привод в двух моделях меньшего размера смещен из центральной – в заднюю часть, что означает более высокое расположение рамы и цилиндров подъема ротора. В результате, более высокий клиренс – свыше 50 см – обеспечивает устойчивость как при работе на склоне, так и при движении по дороге. Максимально возможная скорость при транспортировке теперь составляет 50 км/ч.
Главная особенность – индивидуальный привод роторов
Самым значимым изменением в новых валкователях LINER с боковой укладкой является карданная подвеска роторов. Каждый из них установлен отдельно и может адаптироваться к изменениям контура грунта при движении во всех направлениях. Расположенное в передней части шаровое шарнирное соединение делает весь корпус ротора высокомобильным, тем самым LINER всегда может наиболее оптимально адаптироваться под контур грунта. В новых моделях шасси роторов свободно поворачиваются, что предотвращает их повреждения, даже при маневрировании на неровной поверхности. Кроме того, массивное основное шасси гарантирует высокую устойчивость валкователя на склонах. LINER 1700 также доступен в комплектации с 6-колесным шасси роторов.
Не нуждающийся в постоянном обслуживании корпус ротора
Все три новые модели LINER 1700 имеют герметично закрытый корпус ротора, заполненный консистентной смазкой, и отличаются простотой передачи крутящего момента с помощью карданных валов, интервалом смазки 250 ч и стабильностью работы распределительного редуктора. Каждый ротор защищен кулачковой фрикционной муфтой. Рабочая ширина моделей CLAASLINER 1600 и1600 TWIN составляет 6,20 м или 6,90 м, при этом используются самые небольшие из имеющихся роторов, диаметром 2,9 м. 11 граблин жестко крепятся к основанию ротора. Зона изгиба в месте соединения предотвращает серьезные поломки в случае наезда на препятствие. Валкователь LINER 1700 имеет рабочую ширину 6,6 м. Роторы на этой модели установлены чуть большего диаметра, чем на моделях 1600 – 3,2м. Еще одним отличием является система крепления PROFIX, которая позволяет надежно зафиксировать граблины в валкователе LINER 1700, предохраняя его от износа. Граблины крепятся при помощи простых фиксаторов и могут легко выниматься при необходимости.

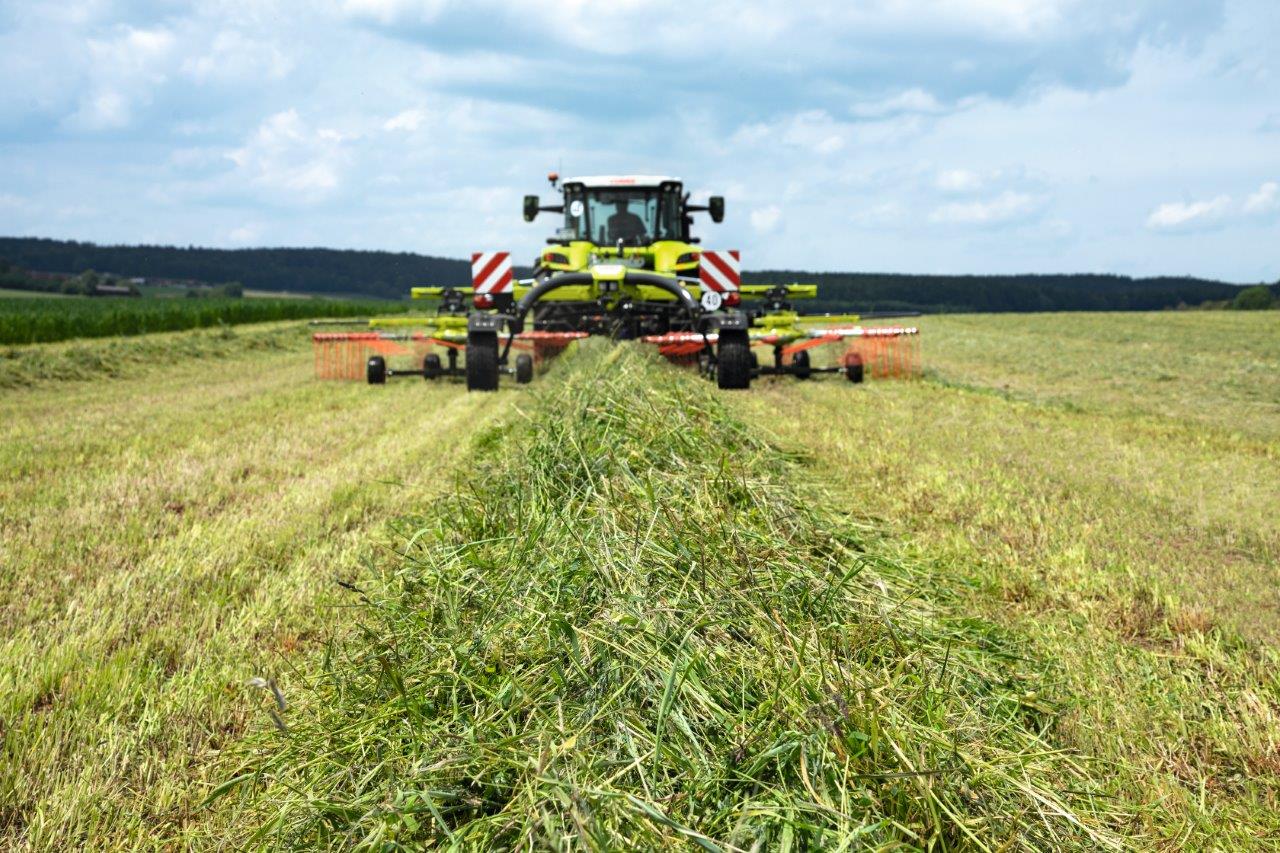

Чистый подбор зеленой массы
Все три модели оснащены граблинами, в которых пружинные зубья имеют двойной изгиб – это разработка компании CLAAS, которая уже напротяжении 15 лет успешно применяется во всех валкователях. Особая форма позволяет данным граблинам всегда находиться в такой позиции, которая обеспечивает наилучшую работу при любых условиях эксплуатации. Благодаря этому даже большие объемы кормовой массы собираются без потерь и попадания в нее почвы.
Простота транспортировки

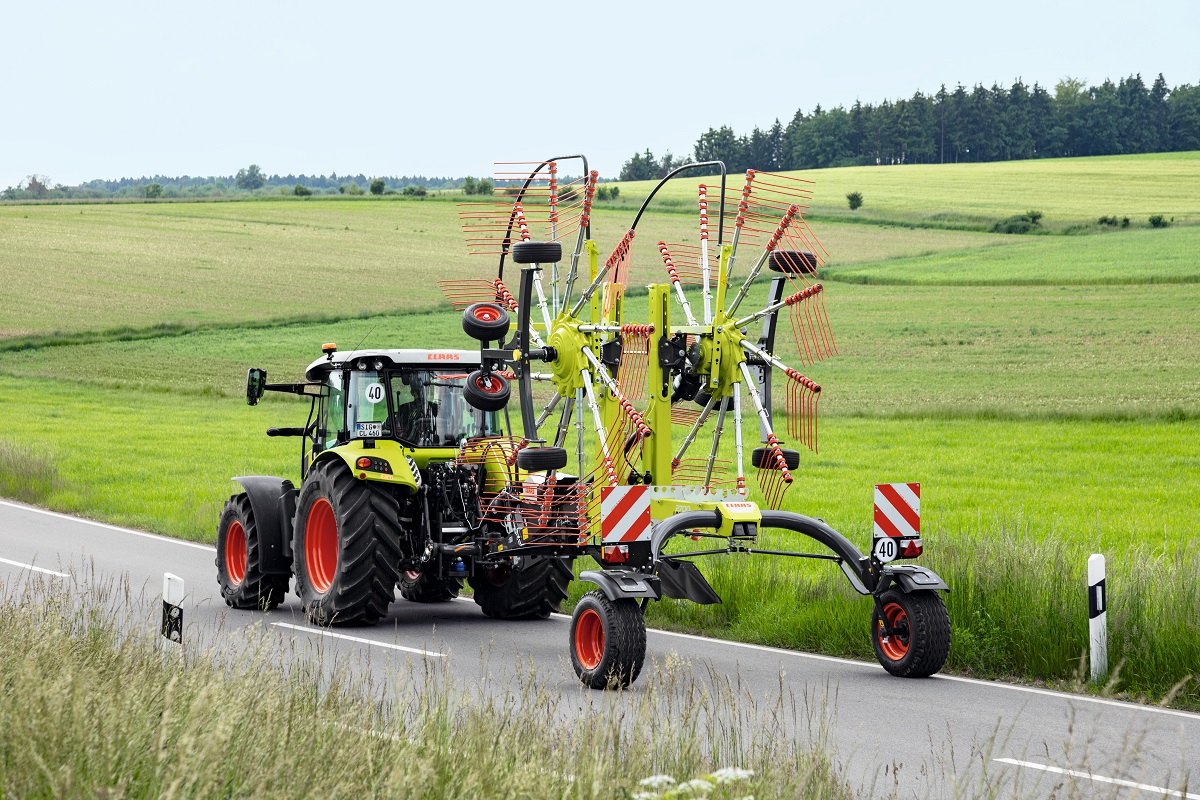

В положении для транспортировки высота всех новых моделей не превышает 4 м, что означает отсутствие необходимости демонтажа граблин. В LINER 1700 защитный фартук автоматически складывается в позицию для транспортировки с помощью параллелограммной навески либо гидравлически. Гидравлически складывающийся фартук также может быть установлен опционально на обе модели серии 1600, а для 1600 TWIN доступен второй фартук, позволяющий использовать ее для формирования двойных валков.
Кроме того, во всех трех моделях есть многочисленные функции, которые делают эксплуатацию этих машин еще проще. Среди них, например, широкая и устойчивая передняя опорная стойка, дроссельный клапан для ограничения скорости опускания роторов и секция гидрораспределителя для регулировки степени перекрытия роторов относительно друг друга при их подъеме и опускании.
Новые модели LINER 1600, 1600 TWIN и 1700 появятся на российском рынке с октября 2016 года.
Печать
880
09.08.2016

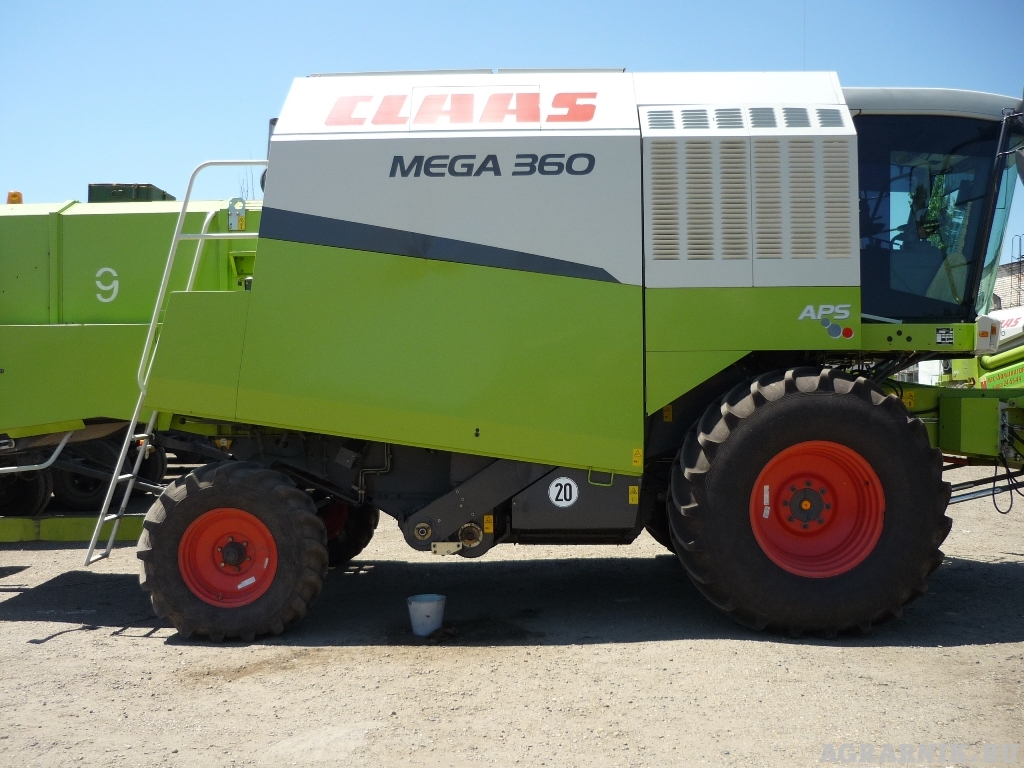

«Клаас» 360
360-я модель «Claas» производилась в период 2003-2009 гг. и на данный момент ее выпуск приостановлен. Как и другие комбайны «Claas» серии Мега отличается эффективной системой обмолота, отменной проходимостью и рациональным расходом горюче-смазочных материалов. Благодаря наличию унифицированных запчастей и простоты устройства механизмов этот комбайн можно ремонтировать без обращения в центры техподдержки.
Достоинства:
- превышенный мощностной потенциал силовой установки;
- увеличенный объем бензобака, чтобы проработать больше времени без остановок;
- возможность оборудования нестандартной 9-метровой жаткой;
- турбовентиляторная и решетчатая очистка зерен;
- 6-хордовый соломотряс, обрабатывающий солому с минимальными повреждениями;
- регулируемый по оборотам барабан;
- расширенный угол подбарабанья;
- улучшенные показатели гидроуправления, которые дают возможность одновременно управлять несколькими узлами;
- стойкие к износу приводные и клиновидные ремни;
- «Auto Countur» — копировальные механизмы, позволяющие подстроить жатвенную часть к неровностям поверхности.
Эксплуатационные данные:
- Тяга – 258 л.с.;
- Емкость для дизеля – 0,5 м3;
- Зернохранилище – 8200 кг;
- Разгрузка – 72 л/с;
- Размер соломотряса – 4,4 м;
- Вес – 11,8 т.
