Особенности бульдозера Shantui SD23
Данную модель бульдозера можно с полным правом назвать комплексным продуктом фирм Shantui и Komatsu. Проще говоря, бульдозер Shantui SD23 является не копией, но полным аналогом модели Komatsu D85A-21 японского производства. Причём о пиратстве речь не идёт: Шантуй имеет право на использование разработок Комацу, в рамках соглашения о сотрудничестве с этим уважаемым японским производителем, в том числе и при производстве последующих моделей и модификаций данной спецтехники. К отличительным особенностям данного бульдозера относятся:
- система укрепления устойчивости спецмашины при её работе на склоне, для недопущения опрокидывания на бок;
- обширная площадь опирания гусеничной ленты на основание, что тоже благоприятным образом сказывается на устойчивости бульдозера;
- использование для поддержания гусеничной ленты семи опорных и двух поддерживающих катков;
- расположение осей качания в передней части шасси, для сокращения воздействий на бортовые редукторы и увеличения длительности их исправной службы;
- специальные демпферные опоры, заметно снижающие количество вибраций в кабине и повышающие её шумозащищённость;
- электронная система управления, которая отслеживает состояние спецмашины при её работе. При незначительных отклонениях рабочих характеристик от нормальных помогает незамедлительно устранить проблему, не прерывая рабочего процесса. Во время устранения неполадок управление осуществляется при посредстве дублирующих каналов;
- тормоза многодискового типа, установленные в масляной ванне. Данное решение позволяет не прибегать к проведению техобслуживания и настройкам системы.
Ведущие катки изготавливаются при помощи литья. Благодаря широкому гусеничному ходу, с большой площадью опоры, удельное давление на основание не превышает 78 кПа. Также этому способствует увеличение площади башмаков, и установка их в количестве семидесяти восьми штук.
К преимуществам бульдозера Shantui SD23 относят его относительную доступность в цене и экономичность в работе, достойные технические характеристики, комфортабельность рабочего места оператора, современные технологии при производстве спецтехники. Благодаря данным качествам, а в первую очередь – более низкой стоимости бульдозера, чем у именитых «одноклассников», он пользуется стабильно высоким спросом.
Отличительные характеристики
У дизельного Shantui SD23 технические характеристики позволяют выполнять абсолютно все основные типы строительных и земельных работ. Бульдозер активно эксплуатируется не только для разработки почвы, но и для перемещения сыпучих материалов или буксирования тяжелых прицепов с габаритными грузами. Благодаря встроенным системам подогрева двигателя техника может эксплуатироваться в зимний период. Температурные рамки варьируются от – 40 до +40 градусов.
Технические параметры:
- базовая модель — SD23;
- максимальная скорость – 14 км/час;
- расход топлива – 35 литров/час;
- емкость бака – 600 л;
- тип кабины – цельнометаллическая, остекленная;
- трансмиссия – гидромеханическая КПП, синхронизированная;
- габаритные размеры – 4200 мм х 2680 мм х 3390 мм;
- вид навесных систем – передний отвал и разрыхлитель;
- тип силового агрегата – дизельный ДВС, объем 14 литров, мощность 220 л.с.;
- общий вес техники – порядка 24 400 кг.
Благодаря переднему отвалу шириной 4390 мм максимальный уровень заглубления в почву может составлять порядка 500-600 мм, при этом обработка осуществляется под углом ножей 60 градусов. Снаружи бульдозер оснащен качественным ярким освещением для ночных работ.
Особенности устройства бульдозера
Крупный промышленный Shantui SD23 габариты, которого позволяют эффективно использовать технику на небольших строительных участках, имеет довольно стандартную схему компоновки всех узлов и агрегатов. Техника оснащена модернизированным гусеничным шасси, а также крепкой несущей рамой. Рама изготовлена из толстого металлического профиля и имеет вставные трубчатые элементы для обеспечения поперечной жесткости. При необходимости конфигурацию креплений возможно изменять с использованием переходников и вспомогательных рам. Надежная конструкция отличает также бульдозер Т-330.
https://youtube.com/watch?v=WzQJM0sAkEI
Производительность Shantui SD23
Промышленный бульдозер SD23 Shantui цена которого составляет около 2 млн. рублей способен продемонстрировать высокие показатели производительности на любом строительном участке. Модель пользуется успехом благодаря наличию большого количества навесных систем, которые могут устанавливаться на основную несущую базу. Бульдозер отлично подходит для планирования крупных территорий, а также выравнивания плоскости грунта больших площадей.
Особенности и преимущества
Разработчики бульдозера Shantui SD23 предусмотрели возможность
использования его во многих областях деятельности, что обеспечивает
такое качество, как универсальность. Он легко справляется с
землеройными работами, рыхлением грунтов, расчисткой территорий, а
также транспортировкой грузов. Наиболее часто техника используется
при производстве дорожных и строительных работ, т.к. в этих отраслях
обладает наибольшей эффективностью.
Опционально могут устанавливаться навесные рабочие органы,
способствующие повышению производительности при работе в следующих
условиях:
- в высокогорье, где присутствует разреженный воздух;
- в местах захоронения различных отходов;
- в лесном хозяйстве;
- на болотистых территориях или в условиях пониженной
проходимости; - в пустынях;
- при пониженных температурах (Крайний Север и т.п.).
Бульдозер Шантуй СД 23
Бульдозер представляет собой комплексный продукт компаний Shantui
(Китай) и Komatsu (Япония). Производитель имеет право на
использование совместных разработок при производстве последующих
моделей и модификаций техники. Сам бульдозер Шантуй СД 23 является
аналогом модели японского производства D85A-21. К отличительным
чертам китайского продукта относятся:
- система для повышения устойчивости машины при работе на
склоне, которая предотвращает опрокидывание; - увеличенная площадь опирания гусеничной ленты на основание,
что также благоприятно сказывается на устойчивости; - для поддержания гусеничной ленты устанавливаются семь
опорных и два поддерживающих катка; - оси качания расположены в передней части шасси. Это
позволяет сократить воздействия на бортовые редукторы и
увеличить длительность их безотказной службы; - демпферные опоры снижают количество вибрации в кабине и
шумность; - электронная система управления, отслеживающая состояние
машины при работе. При небольших отклонениях рабочих
характеристик от нормы позволяет быстро устранить причину и не
прерывать рабочий процесс. Во время устранения неполадки
управление производится посредством дублирующих каналов; - тормоза устанавливаются многодисковые, в масляной ванне. Это
позволяет отказаться от проведения технического обслуживания и
настройки системы.

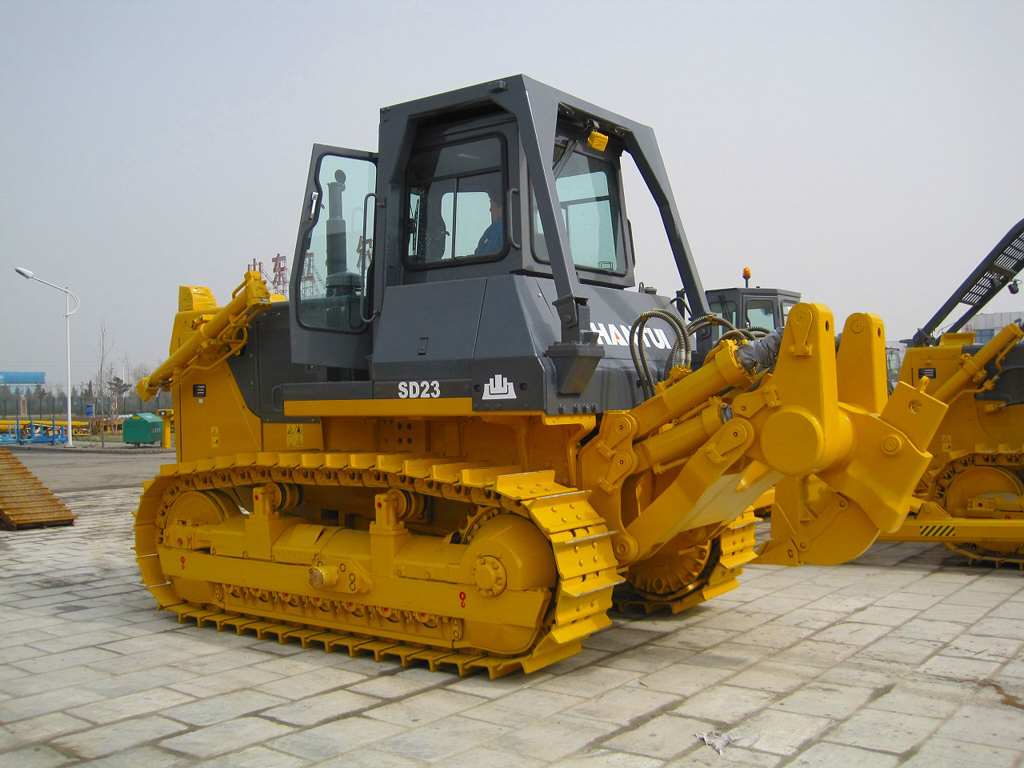

Shantui SD23. Фото
Кроме того, к преимуществам строительной спецтехники относятся
экономичность, высокие технические характеристики,
комфортабельность, современные технологии производства. Благодаря
этим качествам и низкой стоимости бульдозера, он пользуется высоким
спросом.
Принцип действия бульдозера SD23
Современный дизельный бульдозер Shantui SD23 оборудован передним отвалом и задним рыхлителем почвы. Модификация предназначена для выполнения работ земельного цикла, при этом техника может создавать горизонтальные углубления различной ширины. Трактор оснащен мощным дизельным двигателем с турбиной и может выдавать до 220 л.с. мощности. Машина оборудована гусеничным шасси с двумя ведущими моторами, которые управляются из кабины водителя-оператора.
Благодаря правильно подобранным передаточным числам бульдозер может перемещаться с любой нужной скоростью для производства. КПП дополнена несколькими понижающими редукторами за счет которых увеличивается тяговая характеристика техники, что позволяет Shantui SD23 транспортировать тяжелые прицепные грузы. В целом общий функционал рабочих возможностей не отличается от стандартного бульдозера, к примеру модели Т-35.
Управление механизмами модели
Гусеничный бульдозер Шантуй SD23 оборудован современной системой контроля и управления техникой. Внутри кабины водителя-оператора расположены все ключевые органы взаимодействия с рабочими узлами. Не выходя из трактора можно осуществлять управление отвалом, разрыхлителем, а также проводить смену технического оборудования. Для работы на данном бульдозере требуются навыки управления подобной техникой, а также некоторый опыт в сфере земельной обработки.
Модель SD23 оборудована широкими оконными проемами в кабине, что положительно влияет на качество обзора наружу. Хороший обзор повышает уровень безопасности техники при работе на строительном участке. Передний рабочий орган управляется двумя мощными гидравлическими цилиндрами, при этом устройство подключено к общей гидравлической системе совместно с задним разрыхлителем. Парное соединение механизмов обусловлено высокой мощностью гидронасоса.
Диагностика и устранение неполадок
Бульдозер модели SD23 менее склонен к поломкам, чем его предыдущие модели, однако неполадки могут случаться в случаях неправильной эксплуатации техники. Как и любой другой промышленный трактор модификация SD23 склонна к перегревам гидравлического насоса и гидроцилиндров. Данное явление происходит из-за эксплуатации в условиях жаркого климата, а также вследствие износа системы смазки узлов. Для нормальной работы механизма периодически техника проходит детальный специализированный осмотр на станциях.
Можно выделить основные виды неисправностей бульдозера:
- перегрев гидроцилиндров;
- износ сальников на рабочих узлах;
- поломка ведущих гусеничных звезд;
- деформация рамы отвала.
Все перечисленные неисправности и дефекты являются также свойственными для техники данного назначения. Со временем у бульдозеров приходит в негодность крепежная рама отвала, которая фиксируется с помощью специальных креплений на основе подвижных шарниров. Шарниры и опоры требуют систематического обслуживания, в частности замены смазки и защитных кожухов от пыли и грязи. Все комплектующие можно приобрести на внутреннем рынке так, как зарубежные дилеры исправно снабжают потребителей всеми деталями.
На Shantui SD23 запчасти выгодно покупать через официальные представительства. При необходимости проведения ремонтных работ не станет проблемой найти запчасти на бульдозер Komatsu D65E-12.
Двигатель бульдозера Shantui SD23
Стабильно высокие технические характеристики бульдозера Шантуй SD23 обуславливаются установкой мощного, современного и производительного мотора производства компании Cummins. Модификации: NT855-C280 S10 и NT855-C280 BCIII. Весит любая из этих силовых установок не более 1,18 тонн. Это четырёхтактные шестицилиндровые рядные дизельные двигатели жидкостного охлаждения, с прямым впрыском дизтоплива, с турбонаддувом.
Моторный отсек бульдозера отличается увеличенным внутренним пространством. Это позволило расположить в нём не только все главные устройства, но и контроллеры. Что, в свою очередь, гарантирует простоту ухода и снижает время простоев при произведении разнообразных сервисных работ. Техническое обслуживание можно произвести достаточно быстро и легко, за счёт применения оригинального одностороннего дизайна. В удобной доступности размещены баки для жидкостей, контроллеры и основные функциональные узлы. Блочное расположение точек контроля не только снижает время на техообслуживание, но и уменьшает расходы на проверку и уход за спецмашиной.
Технические характеристики мотора в цифрах
- Рабочий объём – 14 литров.
- Номинальная мощность – 162 кВт (220 л.с.)
- Наибольший крутящий момент – 1030 Н.м, при частоте вращения 1850 об/мин.
- Диаметр цилиндра – 139,7 мм. Ход поршня – 130 мм.
- Расход дизельного топлива – 217 гр. на каждый киловатт мощности за час работы, что составляет порядка 35–40 литров в час.
- Вместительность бака для дизтоплива – 600 литров.
Shantui SD23 описание
Бульдозер Shantui SD23 был разработан на базе Shantui SD22, от которого новая версия отличается модернизированной гидравлической системой и более мощным силовым агрегатом
Перед покупкой бульдозера можно выбрать один из трех отвалов. Доступно две прямые версии (поворотная и неповоротная с гидроперекосом), а также сферическая. Максимальная ширина переднего рабочего оборудования (прямой поворотный отвал) составляет 4,4 мм. Две другие модели имеют ширину около 3,8 м. Предельное значение заглубления отвала составляет 540 мм, а поднимать его возможно на 1,2 м. Максимальный угол поворота поворотного отвала – 25 градусов. Самым вместительным является полусферический отвал – с его помощью можно передвигать до 7 куб.м породы.
Рыхлитель, устанавливаемый в случаях, когда это необходимо покупателю, может быть одностоечный или трехстоечный. Максимальное заглубление данных органов составляет 695 и 666 мм соответственно, высота подъема – 515 и 555 мм. Рыхлители имеют параллельную конструкцию, клыков – три штуки.
На Shantui SD23 возможно работать на уклонах до 30 градусов. Предельные значения скоростных характеристик таковы: 11,8 км/ч при движении вперед, 14,3 км/ч – задним ходом. Минимальный радиус поворота – 3,3 м.
Ходовая часть: в каждой гусенице присутствует по 39 башмаков; поддерживающие катки установлены в количестве двух штук (с каждой стороны), опорные – по семь. Тип ходовой части – с подвешенными диагональными балками и качающимся балансиром. Тип гусеничных башмаков – составные с одним грунтозацепом.
Вес отвала составляет 2,9-3,4 тонны (в зависимости от выбранной модели).
Приведенные габаритные размеры касаются бульдозеров, комплектующихся только отвалом (без рыхлителя).
Необходимую мощность бульдозер получает от дизельного двигателя с турбонаддувом и водяным охлаждением. Cummins NT855-C280S10 – это рядный четырехтактный 6-цилиндровый агрегат, вырабатывающий до 169 кВт. Указанная мощность достигается при 2 000 об/мин. Цилиндры расположены вертикально.
Если говорить о расходе топлива, то заявленное производителем значение составляет 217 г/кВт*ч. Применяется метод смазки под давлением.
Расскажем также о силовой передаче. Производитель установил планетарную многодисковую передачу с принудительной смазкой. В зависимости от того, какое гидравлическое усилие было приложено, используется прямое или обратное направление на одной из трех скоростей.
Гидротрансформатор – однофазный трехэлементный. Тормоз – мокрого плавающего типа. Главный привод – одноступенчатое понижение скорости, конечная передача – двухступенчатое.
Shantui SD23 комплектуется шестигранной кабиной с хорошей обзорностью. Для создания комфортных условий труда для машиниста установлено кресло с широким набором регулировок (по высоте, наклон, жесткость).
Предельное значение давления в гидросистеме достигает 19,1 мПа. Тип насоса – сдвоенные шестереночный. Тип управляющего клапана – золотниковый. Присутствует два гидроцилиндра подъема отвала, диаметр каждого из них составляет 120 мм.
За всеми основными показателями оператор следи с помощью комбинированной контрольной панели.
Одни из главных качеств бульдозера Shantui SD23 15-го тягового класса – простота конструкции и ремонтопригодность. Основа машины – гидромеханическая трансмиссия, механический ТНВД, планетарные бортовые редукторы.
На базе shantui sd23 были разработаны бульдозеры SD23E, SD23S и SD23D.
Сравнимыми по техническим характеристикам моделями конкурентов являются: HBXG SHEHWA SD7P, Sinoway SWD220YS, Shantui SB23.
Ведущим производителем бульдозеров в Китае считается компания Shantui Construction Machinery Co., Ltd. Она специализируется именно на данном типе техники, которые производятся в разных конфигурациях для различных условий работы. Недавно компания начала сотрудничать с японским производителем Komatsu, вследствие чего было создано совместное предприятие. Благодаря этому качество продукции и применяемые технологии полностью соответствуют уровню мировых лидеров по строительству бульдозеров.
Кабина оператора бульдозера Shantui SD23
В кабинах бульдозеров Shantui SD23 было заметно снижено количество вибраций и шумов, при помощи установки специальных демпфирующих опор. Из салона открывается широкая панорамная обзорность во все стороны, что гарантирует постоянную безопасность работ, с возможностью полного контроля оператора над рабочим процессом. Внешняя форма кабины представляет собой шестигранник.
Для поддерживания достойного комфорта оператора предусматриваются современные приборы кондиционирования воздуха и отопления салона. Они, кстати, являются составной частью базовой комплектации этой модели спецтехники. Салон кабины обшит звукоизоляционными материалами хорошего качества, благодаря чему уменьшается шумность и поддерживаются постоянно комфортные условия работы оператора бульдозера. Его кресло снабжено всеми возможностями настройки, а все основные элементы управления расположены в непосредственной близости от рук оператора, эргономичны и интуитивно понятны.
Рычаги управления движением располагаются с левой стороны, они размещены максимально удобно для постоянного манипулирования ими. С другой стороны, под правой рукой, располагаются рычаги управления рабочим оборудованием – бульдозерным отвалом и рыхлителем. Приводятся они в движение плавно, без применения значительных усилий. Гидромеханическая коробка передач в сочетании с тормозами и фрикционами помогает исключительно чётко, с большой точностью выполнять все необходимые операции. При работе может создаться впечатление, что ты управляешь не многотонной тяжёлой спецмашиной, а игрушечным трактором, который выполняет все рабочие функции без значительных мускульных усилий со стороны оператора бульдозера.
Информация о производителе данной техники
Shantui – крупный производитель строительной техники из Китайской Народной Республики, основным продуктом которой изначально являлись бульдозеры. В 2010-е годы компания значительно нарастила и объёмы производства, и ассортимент выпускаемой продукции. Теперь в него входят, помимо бульдозеров, также экскаваторы, дорожные катки, трубоукладчики, автогрейдеры, фронтальные погрузчики и прочая строительная техника. Shantui входит в крупный государственный индустриальный концерн Weichai Holding Group Co., Ltd.
Штаб-квартира компании Шантуй расположен в городе Цзинин, китайская провинция Шаньдун. Но заводы компании находятся не только там. История данной фирмы созвучна с историей бурного роста всей китайской экономики. Она была основана на рубеже 1990 / 2000 –х годов. Не изобретала что-то своё, а использовала для создания и развития собственного производства технологии одного из крупнейших производителей строительной и промышленной техники – японской корпорации Комацу.
Благодаря доступным ценам на свою технику нарастила продажи бульдозеров на экспорт, и вот уже строит смелые и амбициозные планы – стать крупнейшим производителем промышленной и строительной техники в мире, превзойдя лидера – Катерпиллар Инк.
Продукция компании Shantui за прошедшие неполных два десятилетия с начала полноценного производства стала широко известной далеко за пределами Китая: товарный знак Шантуй зарегистрирован более чем в 120-ти странах мира. Разветвлённая сеть дилерских центров по продаже и обслуживанию спецтехники была создана на всех континентах, за исключением Австралии и Северной Америки. В настоящее время в состав Шантуй также входят двенадцать дочерних производственных компаний.
Гидравлическая система
На бульдозер Shantui 23 устанавливаются две гидравлические системы,
не взаимосвязанные между собой. Они представлены:
- гидросистемой рабочих органов, отвечающей за работу
рыхлителя. При этом совершаются возвратно-поступательные
движения поршня гидравлического цилиндра и отвала, что
обеспечивает давление в гидроцилиндрах; - гидросистемой привода шасси, которая обеспечивает
необходимое давление масла, поступающего в гидравлический
трансформатор. Это необходимо для смазки подшипников, шестеренок
и других механизмов, подверженных трению и используемых при
торможении.
Параметры бульдозера Шантуй
Данный представитель тяжелой техники работает с 4-тактным двигателем NT855-С280, имеющим 6 цилиндров, размером 139,7 мм каждый, и с жидкостным охлаждением. Его мощность равна 220 л. с., объем 14 литров, а крутящий момент может достигать 1030 нм. Масса двигателя равна 1180 кг. Двигатель расположен вместе с другими важными контролирующими деталями, это намного упрощает проведение ремонтных работ.
Тип используемого топлива – дизель. Расход за час работы примерно составляет до 40 литров, а величина бака для топлива равна 600 литров.
Общая длина агрегата равна 420 см, а с навесным оборудованием – до 718 см. Высота 339 см, а ширина – 268 см, с навесным – 439 см.
Дорожный просвет техники составляет 40,5 см, а ширина колеи – 200 см. Максимальная скорость передвижения техники может составлять примерно 11 км/ч, а при обратном ходе – 14 км/ч, при этом радиус поворота превышает 330 см. Глубина копания доходит до 540 мм, а рыхления – до 695 мм.
Управление бульдозером Shantui SD23 производится благодаря модернизированной трансмиссии. В ее состав входят сцепление и тормоза многодискового типа, однофазный трансформатор, поворотная муфта. Главная передача оснащена редуктором с одной ступенью и разбрызгивающей смазкой. Бортовой привод работает с таким же типом смазки, но у него редуктор имеет уже 2 ступени.
Кроме того, Шантуй СД23 имеет целых 2 гидравлических системы, работающих обособленно друг от друга. Первая работает с навесным оборудованием, его функционирование зависит от нее, вторая – обеспечивает своей работой постоянную смазку требующих этого деталей.
Сохранение равновесия при работе является особо важным пунктом для любой строительной техники, неважно от того, на какой поверхности действует агрегат. У бульдозера SD23 эта проблема решена благодаря наличию 14 катков, с 4 ведущими
Так же имеется 78 башмаков, а поверхность соприкосновения грунта с гусеницами дополнительно увеличена. В результате, массивный бульдозер с весом, равным 24,6 тонны, создает давление на почву всего 0,078 МПа, что является почти рекордным, и может свободно функционировать на склоне, крутизной до 30 градусов.
Ходовая часть бульдозера отличается удобством конструкции, позволяющим проводить ремонтные работы максимально быстро. Место для оператора оборудовано так, чтобы работа проходила в комфортных условиях – имеется кондиционирование и хорошая шумоизоляция, сиденье можно подгонять по индивидуальным параметрам.
В комплектацию агрегата входит задний рыхлитель с 3 зубьями, и передний отвал шириной 372 см. Стоимость нового бульдозера может равняться 7,5 млн. руб., а более старого – до 5,5 млн. руб. При этом аренда на час равна 2,1 тыс. руб.
Среди техники с похожими качествами можно выделить бульдозеры Komatsu D85А-21, а так же ЧЕТРА Т-15 и ЧТЗ Б12.
Устройство
Система трансмиссии бульдозера Shantui SD23 включает:
- гидравлически подключенную планетарную передачу с принудительной смазкой и многодисковым сцеплением;
- многодисковую постоянно-замкнутую поворотную муфту, работающую в масляной ванне, с гидравлическим управлением;
- одноступенчатый 3-элементный однофазный гидротрансформатор;
- главный привод с барботажной смазкой (разбрызгиванием), спирально-зубчатой передачей и одноступенчатым редуктором;
- бортовую передачу со смазкой разбрызгиванием и 2-ступенчатым цилиндрическим редуктором.
Трансмиссия позволяет бульдозеру двигаться со скоростью 3,8-11,8 км/час вперед, 4,9-14,3 км/час – назад.
В технике применяются две раздельные гидросистемы, подразделенные на:
- гидравлическую систему рабочего оборудования, обеспечивающую работу рыхлителя посредством возвратно-поступательного движения поршня гидроцилиндра и отвала, создавая давление в полости гидравлических цилиндров;
- гидравлическую систему привода шасси, нагнетающую масло в гидротрансформатор. Давление создается для смазывания подшипников, шестеренок и прочих трущихся элементов, обеспечивающих торможение машины.
«Шантуй СД23» отличается повышенной устойчивостью от опрокидывания. Конструкция бульдозера установлена на 14 опорных катках. 4 ведущих цельнометаллических катка двигают гусеницы. При этом техника создает чрезвычайно малое давление на грунт – порядка 0,075 Мпа. Подобный показатель достигается за счет наращивания площади башмаков, число которых было увеличено до 78 штук.
Ходовое шасси бульдозера является внутренней разработкой компании «Шантуй», прошедшей длительное тестирование. Данная часть имеет модульную конструкцию, что делает удобным замену траков и облегчает техническое обслуживание бульдозера. С учетом рельефа местности на технику можно установить траки оптимальной конструкции и ширины, предназначенные для горных или болотистых районов.
Техническое обслуживание модели также удалось облегчить благодаря уникальному одностороннему дизайну. Электронная система мониторинга позволяет в кратчайшие сроки определить расположение поломки, что ускоряет ремонт и техобслуживание.
Shantui SD23 – идеальный вариант для тех, кто ищет производительную технику по низкой стоимости.
БУЛЬДОЗЕР SHANTUI SD23 (ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ)
Производитель:
SHANTUI
Модель:
SD23
Двигатель
Производитель двигателя:
Cummins
Модель двигателя:
NT855-C280S10
Тип:
Встроенный с водяным охлаждением
четырехтактный с непосредственным
впрыском с турбонаддувом
Количество цилиндров:
6
Диаметр цилиндра*ход цилиндра (мм):
139.7х152.4
Объем двигателя (мл):
14.010
Номинальная мощность, (кВт/л.с.):
169/230
Номинальная скорость оборотов,
(обр/мин):
2000
Максимальный крутящий момент(Н·м):
1033/1400
Расходуемое кол. топливо (г/км.ч):
218
Вес двигателя (кг):
Коэффициент сжатия:
Шум двигателя (Дб):
Габаритные размеры ДхШхВ (мм):
Пусковой двигатель:
Стартер
Ходовая система
Тип:
Тип хода распределенной ширины,
подвесной структуры балансирной балкой
Количество катков:
2 каждой стороны
Опорные катки:
7 каждой стороны
Тип гусеницы:
Всборе один бошмак 39 (с каждой стороны)
Ширина башмаков (мм):
560
610
660
Шаг гусеницы:
216
Длина и давление на грунт (мм/МПа):
2840/0.078
Допустимый уклон (º):
30
Скорость передача I вперед(назад):
0-3,8 (0-4,9)
Скорость передача II вперед(назад):
0-6,8 (0-8,5)
Скорость передача III вперед(назад):
0-11,8 (0-14,3)
Габаритные характеристики
Габариты ДхШхВ (без рыхлителя) (мм):
5874x3725x3360
Ширина колея (мм):
2000
Весовые характеристики
Снаряженная масса (без рыхлителя) (т):
24.6
Отвал
Тип:
Прямой поворотный отвал
Полусферический отвал
Угловой отвал
Емкость отвала (м3):
7.8
8.4
5.4
Габариты отвала (ДхШ) (мм):
3725×1395
3860×1379
4365×1107
Заглубление отвала (мм):
540
Подъем отвала (мм):
1210
Рыхлитель
Тип:
Трехзубый рыхлитель
Однозубый рыхлитель
Заглубление рыхлителя (мм):
666
695
Аналоги
Аналогом модели Shantui SD23 является японский продукт Komatsu D85А-21. У китайского бульдозера есть и отечественные конкуренты. Среди них Промтрактор Т15, ЧТЗ Б12 и ЧЕТРА Т-15.

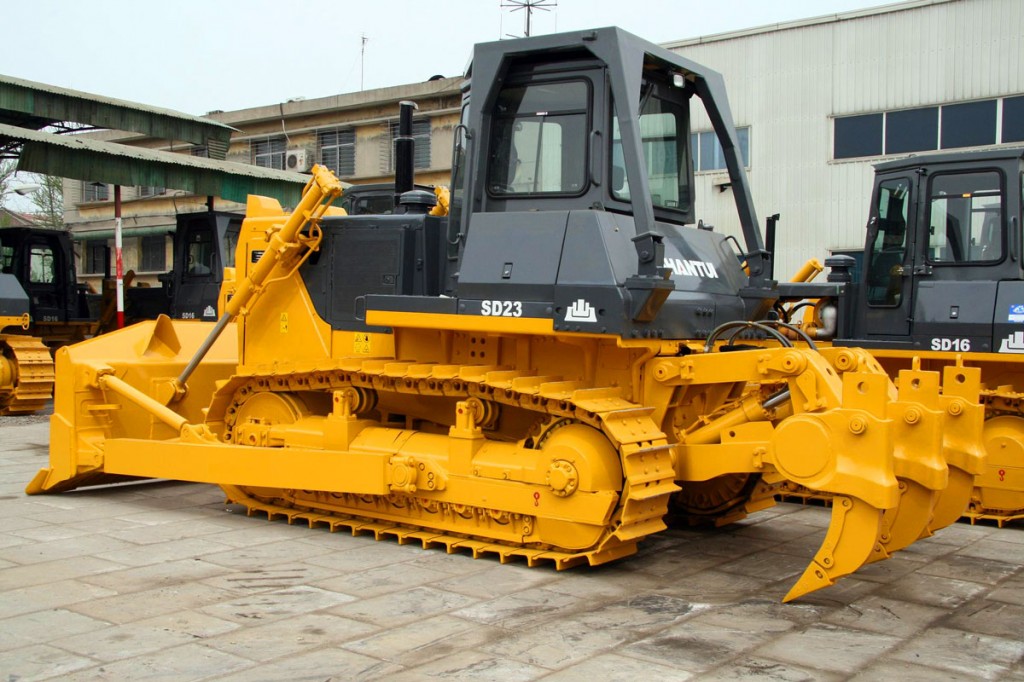

Кабина Shantui SD23. Кабины бульдозеров Shantui комплектуются кондиционером и обогревателем, что позволяет машинистам работать более эффективно. Кабина имеет шестигранную форму, за счет чего увеличивается зона видимости, а специальный изолирующий материал понижает шум и вибрацию. Удобное расположение органов управления, приборов и регулируемое сиденье позволяют оператору комфортно разместиться внутри кабины. | Рыхлитель Shantui SD23. Бульдозер Shantui, укомплектованный рыхлителем рыхлителем способен выдерживать большие нагрузки и эффективно работать даже на мерзлых грунтах. Оборудовать бульдозер, в зависимости от требований покупателя, можно трехзубым рыхлителем. Так же, по желанию заказчика, бульдозеры Shantui могут оборудоваться различными видами отвалов: прямым, U-образным, угловым, отвалом для мусора. |
Моторный отсек Shantui SD23. Для обеспечения более удобного сервисного обслуживания двигателя, его узлов и деталей, а также замене технических жидкостей, объем моторного отсека был увеличен. Так же, высоко установленный капот, концентрация всех необходимых для обслуживания контрольных точек и узлов значительно упрощают и ускоряют процесс непосредственного обслуживания данной техники. Все это способствует сокращению затрат на проведение планового технического осмотра. | Ходовая часть Shantui SD23. Гусеничные траки бульдозеров Shantui имеют модульную конструкцию, что делает процесс обслуживания быстрым и удобным. В зависимости от специфики местности, на бульдозеры можно установить траки различной ширины и конструкции, что позволяет применять бульдозеры на грунтах различной сложности, включая скальные и болотистые грунты. |
