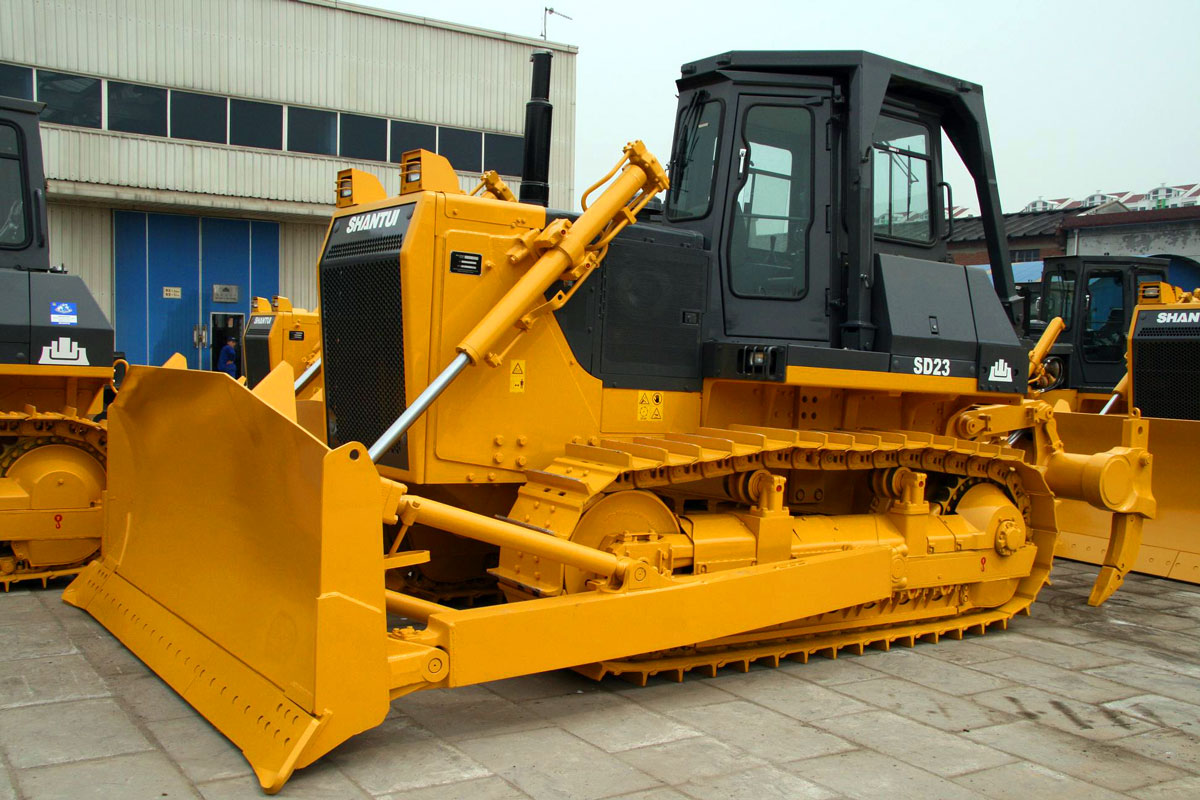

Бульдозер Shantui SD23 технические характеристики

Двигатель

На Shantui SD23 устанавливается усовершенствованный 4-тактный дизельный мотор Cummins NT855-C280 (модификация BCIII или S10). Двигатель имеет рядное расположение цилиндров и водяное охлаждение. Агрегат отличается высоким КПД при сравнительно небольшой массе. В качестве топливной системы используется механизм Cummins PT с непосредственным впрыском горючего. Отсек силой установки отличается увеличенным внутренним пространством. В нем расположены главные устройства и контроллеры. Подобное расположение облегчает уход и снижает время простоя при обслуживании двигателя.

Бульдозер Shantui SD23 в наличии

Технические характеристики

Рабочая масса бульдозера: 24,6 т

Давление на грунт: 0,078 МПа

Минимальный дорожный просвет: 405 мм

Минимальный радиус поворота: 3,3 м

Работа при уклоне: 30°

Колея гусеничного хода: 2000 мм

Отвал:

Прямой отвал:

Призма волочения: 7,8 куб.м

Ширина отвала: 3725 мм

Высота отвала: 1395 мм

Максимальное заглубление отвала: 540 мм

Максимальная регулировка перекоса: 1210 мм

Масса отвала: 2900 кг

Поворотный отвал:

Призма волочения: 5,4 куб.м

Ширина отвала: 4365 мм

Высота отвала: 1107 мм

Максимальное заглубление отвала: 560 мм

Максимальная регулировка перекоса: 1240 мм

Масса отвала: 3372 кг

U-образный отвал:

Призма волочения: 8,4 куб.м

Ширина отвала: 3860 мм

Высота отвала: 1379 мм

Максимальное заглубление отвала: 540 мм

Максимальная регулировка перекоса: 1210 мм

Масса отвала: 3350 кг

Двигатель:

Модель двигателя: Cummins NT855-C280 BCIII («Камминс»)

Тип двигателя: дизельный рядный, водяного охлаждения, четырёхтактный, верхнеклапанный, с непосредственным (прямым) впрыском и турбонаддувом

Номинальная частота вращения коленвала: 2000 об/мин

Номинальная мощность: 169 кВт (230 л.с.)

Число цилиндров: 6

Диаметр цилиндра и ход поршня: 139,7 × 152,4 мм

Рабочий объём: 14,010 л

Минимальный удельный расход топлива: 217 г/кВт·ч

Максимальный крутящий момент: 1036 Н·м (105,7 кг·м) при 1400 об/мин

Система трансмиссии:

Гидротрансформатор: трёхэлементный, одноступенчатый, однофазный

Трансмиссия: планетарная передача, многодисковое сцепление, гидравлически подключенная, с принудительной смазкой

Главный привод: спирально-зубчатая коническая передача, одноступенчатый редуктор, барботажная смазка (смазка разбрызгиванием)

Муфта поворота: работающая в масляной ванне, многодисковая, постоянно-замкнутого типа, гидравлически отделённая, с гидравлическим управлением

Бортовая передача: двухступенчатый цилиндрический редуктор, барботажная смазка (смазка разбрызгиванием)

Скорость хода:

Вперёд:

Первая передача: 0 — 3,8 км/ч

Вторая передача: 0 — 6,8 км/ч

Третья передача: 0 — 11,8 км/ч

Назад:

Первая передача: 0 — 4,9 км/ч

Вторая передача: 0 — 8,5 км/ч

Третья передача: 0 — 14,3 км/ч

Ходовая часть:

Тип: подвеска с балансирным брусом

Число поддерживающих катков (с каждой стороны): 2 шт.

Число опорных катков (с каждой стороны): 7 шт. (5 однобортных и 2 двубортных)

Гусеничная лента: гусеница в сборе с башмаками, башмаки с одиночным грунтозацепом (по 39 с каждой стороны)

Ширина башмаков гусеничной ленты: 560 мм (по дополнительному заказу возможна установка башмаков шириной 610 мм или 660 мм)

Шаг гусеничной ленты: 216 мм

Вал отбора мощности:

Расположение: середина рамы привода бортовой передачи

Частота вращения: 2000 об/мин

Гидравлическая система:

Максимальное давление: 19,1 МПа (195 кг/см2)

Подача: 194 л/мин (величина потока нагнетания при номинальной частоте вращения коленвала двигателя 2000 об/мин)

Тип насоса: сдвоенный шестерённый

Рабочие цилиндры: 2 шт. диаметром 110 мм (гидроцилиндры двустороннего действия)

Тип клапана управления: смазываемый клапан

Диаметр и число цилиндров перекоса: 160 мм, 1 шт.

Рабочее оборудование

Прямой	Поворотный	U-отвал
Призма волочения, куб. м.	7,8	5,4	8,4
Ширина отвала, мм	3725	4365	3860
Высота отвала, мм	1395	1007	1379
Максимальное заглубление отвала, мм	540	560	540
Максимальная регулировка перекоса, мм	1210	1240	1210
Масса отвала, кг	2900	3372	3350

В базовую комплектацию Шантуй 23 входят следующие рабочие органы:

• прямой неповоротный отвал, смонтированный в передней части техники с помощью 2 толкающих брусьев из металла. Отвал используется при производстве землеройных работ и землеустройстве. Категория грунта в данном случае не играет существенной роли. Ширина отвала составляет 3,72 м, высота – 1,39 м;
• трехзубчатый рыхлитель устанавливается в задней части бульдозера. Он представляет собой демонтируемую конструкцию с тремя звеньями. Расстояние между клыками 1 м. Он разрабатывался для работы с высокими нагрузками и мерзлыми грунтами.

Бульдозер Shantui SD23

Дополнительно бульдозер оснащается оборудованием, делающим технику применимой в:

• высокогорных районах с разреженным воздухом;
• местах захоронения отходов разного класса;
• лесистых районах и лесных массивах;
• заболоченной или труднопроходимой местности;
• пустыне и песчаной местности;
• районах Крайнего Севера.

Данную модель «Шантуй» разрабатывал совместно с японской компанией Komatsu. При этом бренд выкупил лицензию и разрешение на применение всех передовых решений. В итоге Shantui SD23 оказался качественным аналогом продукта Komatsu D85A-21. При этом китайский бульдозер получил свои конструктивные особенности.Среди них:

• масляная ванна для многодискового тормоза, исключающая техническое обслуживание и эксплуатационную регулировку;
• микропроцессорная электронная система, позволяющая не останавливать работу основных агрегатов при небольших сбоях. Управление техникой в этом случае осуществляется по дублирующим каналам;
• опоры демпфирующего действия с отличными шумовыми характеристиками;
• оси качания, установленные в передней части шасси. Снимают излишнюю нагрузку с бортовых редукторов, что положительно сказывается на их ресурсе;
• два поддерживающих катка и семь опорных катков, повышающих устойчивость техники;
• увеличенная площадь сцепления гусениц с поверхностью; – система антиопрокидывания, обеспечивающая безопасность при работе на крутых склонах.

«Шантуй СД23» не боится сложных климатических условий, а японские технологии обеспечивают надежность и долговечность его узлов. Бульдозер представляет собой машину нового поколения. За счет одностороннего дизайна техническое обслуживание техники было упрощено. Централизованная система мониторинга позволяет легко обнаружить поломку. Для дорожных и строительных работ Shantui SD23 является идеальным вариантом.

«Шантуй СД23» ценят за экономичность и мощность, дополненные комфортными условиями работы и современным дизайном. Именно эти качества в купе с небольшой стоимостью, свойственной китайским продуктам, делают бульдозер столь популярным на рынке специализированной техники.

Shantui SD23 описание

Бульдозер Shantui SD23 был разработан на базе Shantui SD22, от которого новая версия отличается модернизированной гидравлической системой и более мощным силовым агрегатом

Перед покупкой бульдозера можно выбрать один из трех отвалов. Доступно две прямые версии (поворотная и неповоротная с гидроперекосом), а также сферическая. Максимальная ширина переднего рабочего оборудования (прямой поворотный отвал) составляет 4,4 мм. Две другие модели имеют ширину около 3,8 м. Предельное значение заглубления отвала составляет 540 мм, а поднимать его возможно на 1,2 м. Максимальный угол поворота поворотного отвала – 25 градусов. Самым вместительным является полусферический отвал – с его помощью можно передвигать до 7 куб.м породы.

Рыхлитель, устанавливаемый в случаях, когда это необходимо покупателю, может быть одностоечный или трехстоечный. Максимальное заглубление данных органов составляет 695 и 666 мм соответственно, высота подъема – 515 и 555 мм. Рыхлители имеют параллельную конструкцию, клыков – три штуки.

На Shantui SD23 возможно работать на уклонах до 30 градусов. Предельные значения скоростных характеристик таковы: 11,8 км/ч при движении вперед, 14,3 км/ч – задним ходом. Минимальный радиус поворота – 3,3 м.

Ходовая часть: в каждой гусенице присутствует по 39 башмаков; поддерживающие катки установлены в количестве двух штук (с каждой стороны), опорные – по семь. Тип ходовой части – с подвешенными диагональными балками и качающимся балансиром. Тип гусеничных башмаков – составные с одним грунтозацепом.

Вес отвала составляет 2,9-3,4 тонны (в зависимости от выбранной модели).

Приведенные габаритные размеры касаются бульдозеров, комплектующихся только отвалом (без рыхлителя).

Необходимую мощность бульдозер получает от дизельного двигателя с турбонаддувом и водяным охлаждением. Cummins NT855-C280S10 – это рядный четырехтактный 6-цилиндровый агрегат, вырабатывающий до 169 кВт. Указанная мощность достигается при 2 000 об/мин. Цилиндры расположены вертикально.

Если говорить о расходе топлива, то заявленное производителем значение составляет 217 г/кВт*ч. Применяется метод смазки под давлением.

Расскажем также о силовой передаче. Производитель установил планетарную многодисковую передачу с принудительной смазкой. В зависимости от того, какое гидравлическое усилие было приложено, используется прямое или обратное направление на одной из трех скоростей.

Гидротрансформатор – однофазный трехэлементный. Тормоз – мокрого плавающего типа. Главный привод – одноступенчатое понижение скорости, конечная передача – двухступенчатое.

Shantui SD23 комплектуется шестигранной кабиной с хорошей обзорностью. Для создания комфортных условий труда для машиниста установлено кресло с широким набором регулировок (по высоте, наклон, жесткость).

Предельное значение давления в гидросистеме достигает 19,1 мПа. Тип насоса – сдвоенные шестереночный. Тип управляющего клапана – золотниковый. Присутствует два гидроцилиндра подъема отвала, диаметр каждого из них составляет 120 мм.

За всеми основными показателями оператор следи с помощью комбинированной контрольной панели.

Одни из главных качеств бульдозера Shantui SD23 15-го тягового класса – простота конструкции и ремонтопригодность. Основа машины – гидромеханическая трансмиссия, механический ТНВД, планетарные бортовые редукторы.

На базе shantui sd23 были разработаны бульдозеры SD23E, SD23S и SD23D.

Сравнимыми по техническим характеристикам моделями конкурентов являются: HBXG SHEHWA SD7P, Sinoway SWD220YS, Shantui SB23.

Ведущим производителем бульдозеров в Китае считается компания Shantui Construction Machinery Co., Ltd. Она специализируется именно на данном типе техники, которые производятся в разных конфигурациях для различных условий работы. Недавно компания начала сотрудничать с японским производителем Komatsu, вследствие чего было создано совместное предприятие. Благодаря этому качество продукции и применяемые технологии полностью соответствуют уровню мировых лидеров по строительству бульдозеров.

Особенности бульдозера Shantui SD23

Данную модель бульдозера можно с полным правом назвать комплексным продуктом фирм Shantui и Komatsu. Проще говоря, бульдозер Shantui SD23 является не копией, но полным аналогом модели Komatsu D85A-21 японского производства. Причём о пиратстве речь не идёт: Шантуй имеет право на использование разработок Комацу, в рамках соглашения о сотрудничестве с этим уважаемым японским производителем, в том числе и при производстве последующих моделей и модификаций данной спецтехники. К отличительным особенностям данного бульдозера относятся:

• система укрепления устойчивости спецмашины при её работе на склоне, для недопущения опрокидывания на бок;
• обширная площадь опирания гусеничной ленты на основание, что тоже благоприятным образом сказывается на устойчивости бульдозера;
• использование для поддержания гусеничной ленты семи опорных и двух поддерживающих катков;
• расположение осей качания в передней части шасси, для сокращения воздействий на бортовые редукторы и увеличения длительности их исправной службы;
• специальные демпферные опоры, заметно снижающие количество вибраций в кабине и повышающие её шумозащищённость;
• электронная система управления, которая отслеживает состояние спецмашины при её работе. При незначительных отклонениях рабочих характеристик от нормальных помогает незамедлительно устранить проблему, не прерывая рабочего процесса. Во время устранения неполадок управление осуществляется при посредстве дублирующих каналов;
• тормоза многодискового типа, установленные в масляной ванне. Данное решение позволяет не прибегать к проведению техобслуживания и настройкам системы.

Ведущие катки изготавливаются при помощи литья. Благодаря широкому гусеничному ходу, с большой площадью опоры, удельное давление на основание не превышает 78 кПа. Также этому способствует увеличение площади башмаков, и установка их в количестве семидесяти восьми штук.

К преимуществам бульдозера Shantui SD23 относят его относительную доступность в цене и экономичность в работе, достойные технические характеристики, комфортабельность рабочего места оператора, современные технологии при производстве спецтехники. Благодаря данным качествам, а в первую очередь – более низкой стоимости бульдозера, чем у именитых «одноклассников», он пользуется стабильно высоким спросом.

Бульдозер Shantui SD23

Shantui SD23 представляет собой модернизированную версию модели Shantui SD22. От предшественника бульдозер отличают более мощный мотор, доработанная гидравлическая система и изменения в конструкции, позволяющие конкурировать с продуктами известных брендов. Шантуй SD23 относится к машинам 15-го тягового класса и позиционируется в качестве техники для выполнения больших объемов работ. При этом модель не лишена достоинств, свойственных всем продуктам бренда (высокой производительности, маленькой стоимости и надежности).

Shantui SD23 является разработкой китайской корпорации Shantui Construction Machinery Co. В создании бульдозера участвовали японские специалисты, что сказалось на его качестве. Машина пользуется большой популярностью в России. Отечественным потребителям нравится ее адаптированность к суровым условиям, бюджетная стоимость и неплохие характеристики.

Разработчики предусмотрели возможность применения Шантуй SD23 в различных областях. Техника уверенно справляется с рыхлением грунтов, транспортировкой грузов большой массы на короткие расстояния, землеройными работами, расчисткой территорий и другими задачами. Наибольшую эффективность бульдозер демонстрирует в сфере дорожного строительства.

Опционально для Shantui SD23 доступны различные узлы и рабочие элементы, способствующие увеличению производительности при эксплуатации в следующих направлениях:

• в лесном хозяйстве;
• в районах захоронения отходов различных категорий;
• в областях с пониженными температурами, включая Крайний Север;
• на высокогорье в условиях разреженного воздуха;
• в пустынях;
• в условиях пониженной проходимости и на заболоченной местности.

Shantui SD23 описание

Бульдозер Shantui SD23 был разработан на базе Shantui SD22, от которого новая версия отличается модернизированной гидравлической системой и более мощным силовым агрегатом

Перед покупкой бульдозера можно выбрать один из трех отвалов. Доступно две прямые версии (поворотная и неповоротная с гидроперекосом), а также сферическая. Максимальная ширина переднего рабочего оборудования (прямой поворотный отвал) составляет 4,4 мм. Две другие модели имеют ширину около 3,8 м. Предельное значение заглубления отвала составляет 540 мм, а поднимать его возможно на 1,2 м. Максимальный угол поворота поворотного отвала — 25 градусов. Самым вместительным является полусферический отвал — с его помощью можно передвигать до 7 куб.м породы.

Рыхлитель, устанавливаемый в случаях, когда это необходимо покупателю, может быть одностоечный или трехстоечный. Максимальное заглубление данных органов составляет 695 и 666 мм соответственно, высота подъема — 515 и 555 мм. Рыхлители имеют параллельную конструкцию, клыков — три штуки.

На Shantui SD23 возможно работать на уклонах до 30 градусов. Предельные значения скоростных характеристик таковы: 11,8 км/ч при движении вперед, 14,3 км/ч — задним ходом. Минимальный радиус поворота — 3,3 м.

Ходовая часть: в каждой гусенице присутствует по 39 башмаков; поддерживающие катки установлены в количестве двух штук (с каждой стороны), опорные — по семь. Тип ходовой части — с подвешенными диагональными балками и качающимся балансиром. Тип гусеничных башмаков — составные с одним грунтозацепом.

Вес отвала составляет 2,9-3,4 тонны (в зависимости от выбранной модели).

Приведенные габаритные размеры касаются бульдозеров, комплектующихся только отвалом (без рыхлителя).

Необходимую мощность бульдозер получает от дизельного двигателя с турбонаддувом и водяным охлаждением. Cummins NT855-C280S10 — это рядный четырехтактный 6-цилиндровый агрегат, вырабатывающий до 169 кВт. Указанная мощность достигается при 2 000 об/мин. Цилиндры расположены вертикально.

Если говорить о расходе топлива, то заявленное производителем значение составляет 217 г/кВт*ч. Применяется метод смазки под давлением.

Расскажем также о силовой передаче. Производитель установил планетарную многодисковую передачу с принудительной смазкой. В зависимости от того, какое гидравлическое усилие было приложено, используется прямое или обратное направление на одной из трех скоростей.

Гидротрансформатор — однофазный трехэлементный. Тормоз — мокрого плавающего типа. Главный привод — одноступенчатое понижение скорости, конечная передача — двухступенчатое.

Shantui SD23 комплектуется шестигранной кабиной с хорошей обзорностью. Для создания комфортных условий труда для машиниста установлено кресло с широким набором регулировок (по высоте, наклон, жесткость).

Предельное значение давления в гидросистеме достигает 19,1 мПа. Тип насоса — сдвоенные шестереночный. Тип управляющего клапана — золотниковый. Присутствует два гидроцилиндра подъема отвала, диаметр каждого из них составляет 120 мм.

За всеми основными показателями оператор следи с помощью комбинированной контрольной панели.

Одни из главных качеств бульдозера Shantui SD23 15-го тягового класса — простота конструкции и ремонтопригодность. Основа машины — гидромеханическая трансмиссия, механический ТНВД, планетарные бортовые редукторы.

На базе shantui sd23 были разработаны бульдозеры SD23E, SD23S и SD23D.

Сравнимыми по техническим характеристикам моделями конкурентов являются: HBXG SHEHWA SD7P, Sinoway SWD220YS, Shantui SB23.

Ведущим производителем бульдозеров в Китае считается компания Shantui Construction Machinery Co., Ltd. Она специализируется именно на данном типе техники, которые производятся в разных конфигурациях для различных условий работы. Недавно компания начала сотрудничать с японским производителем Komatsu, вследствие чего было создано совместное предприятие. Благодаря этому качество продукции и применяемые технологии полностью соответствуют уровню мировых лидеров по строительству бульдозеров.

Устройство

Система трансмиссии бульдозера Shantui SD23 включает:

• гидравлически подключенную планетарную передачу с принудительной смазкой и многодисковым сцеплением;
• многодисковую постоянно-замкнутую поворотную муфту, работающую в масляной ванне, с гидравлическим управлением;
• одноступенчатый 3-элементный однофазный гидротрансформатор;
• главный привод с барботажной смазкой (разбрызгиванием), спирально-зубчатой передачей и одноступенчатым редуктором;
• бортовую передачу со смазкой разбрызгиванием и 2-ступенчатым цилиндрическим редуктором.

Трансмиссия позволяет бульдозеру двигаться со скоростью 3,8-11,8 км/час вперед, 4,9-14,3 км/час – назад.

В технике применяются две раздельные гидросистемы, подразделенные на:

• гидравлическую систему рабочего оборудования, обеспечивающую работу рыхлителя посредством возвратно-поступательного движения поршня гидроцилиндра и отвала, создавая давление в полости гидравлических цилиндров;
• гидравлическую систему привода шасси, нагнетающую масло в гидротрансформатор. Давление создается для смазывания подшипников, шестеренок и прочих трущихся элементов, обеспечивающих торможение машины.

«Шантуй СД23» отличается повышенной устойчивостью от опрокидывания. Конструкция бульдозера установлена на 14 опорных катках. 4 ведущих цельнометаллических катка двигают гусеницы. При этом техника создает чрезвычайно малое давление на грунт – порядка 0,075 Мпа. Подобный показатель достигается за счет наращивания площади башмаков, число которых было увеличено до 78 штук.

Ходовое шасси бульдозера является внутренней разработкой компании «Шантуй», прошедшей длительное тестирование. Данная часть имеет модульную конструкцию, что делает удобным замену траков и облегчает техническое обслуживание бульдозера. С учетом рельефа местности на технику можно установить траки оптимальной конструкции и ширины, предназначенные для горных или болотистых районов.

Техническое обслуживание модели также удалось облегчить благодаря уникальному одностороннему дизайну. Электронная система мониторинга позволяет в кратчайшие сроки определить расположение поломки, что ускоряет ремонт и техобслуживание.

Моторный отсек Shantui SD23 существенно увеличен в объеме. Благодаря этому сервисное обслуживание агрегата и его элементов, замена технических жидкостей особых проблем не доставят. Высоко установленные капот и централизованное расположение контрольных точек и узлов уменьшают расходы на плановые технические осмотры.

Бульдозер оборудуется кабиной шестигранной формы с кондиционером и обогревателем. Внутренняя отделка салона сделана из высококачественных шумоизолирующих материалов, сокращающих воздействие вибрации и шума на оператора. Регулируемое кресло и эргономичное расположение приборов и органов управления обеспечивают максимальный комфорт работы.

Стандартный комплект рабочего оборудования, монтируемого на «Шантуй СД23», включает:

1. 3-зубчатый рыхлитель, расположенный сзади. Он имеет 3-звенную съемную конструкцию с расстоянием между клыками в 1000 мм. Массивный рыхлитель выдерживает высокие нагрузки и выполняет операции с мерзлым грунтом;
2. прямой неповоротный отвал, установленный посредством двух толкающих металлических брусов спереди техники. Оборудование помогает осуществлять землеустроительные и землеройные работы с грунтами различной категории. Ширина отвала составляет 3720 мм, высота – 1390 мм.

Shantui SD23 – идеальный вариант для тех, кто ищет производительную технику по низкой стоимости.

Рабочее оборудование

В стандартную базовую комплектацию бульдозеров Шантуй SD 23 входят следующие рабочие органы:

• прямой неповоротный U-образный отвал, который смонтирован во фронтальной части техники при помощи двух мощных металлических брусьев-толкателей. Отвал используется при производстве полного спектра землеройных работ и землеустройства. Категория грунта при применении данного рабочего оборудования не играет существенной роли. Ширина отвала составляет З,725 м, высота его рабочей поверхности равна 1,З9 м;
• однозубый или трёхзубый рыхлитель, устанавливаемый в задней части бульдозера. Этот рабочий орган представляет собой демонтируемую конструкцию с тремя звеньями. Расстояние между клыками трёхзубого рыхлителя составляет один метр. Он эффективен для работы с высокими нагрузками – на особо твёрдых, скальных, мёрзлых грунтах.  Колёсный бульдозер – мобильный аналог гусеничного агрегата

В целом, доступными являются две прямые версии бульдозерных отвалов Шантуй (поворотная либо неповоротная с гидроперекосом), а также сферическая. Призма волочения разного вида бульдозерных отвалов (неповоротных и поворотных), которые выпускаются для комплектования бульдозеров Shantui SD23, составляет 7,8; 5,4 или 8,4 кубических метров. Ширина отвала составляет 3,725; 4,365 или 3,86 м. Высота бульдозерного отвала равна 1,395 м; 1,007м; 1,379 м. Максимальное заглубление отвала равняется 540 либо 560 мм. Максимальная регулировка перекоса составляет 1210 или 1240 мм. Масса бульдозерного отвала Шантуй SD23 составляет 2,9 т; 3,35 т; 3,372 тонны.

Особенности и преимущества

Разработчики бульдозера Shantui SD23 предусмотрели возможность
использования его во многих областях деятельности, что обеспечивает
такое качество, как универсальность. Он легко справляется с
землеройными работами, рыхлением грунтов, расчисткой территорий, а
также транспортировкой грузов. Наиболее часто техника используется
при производстве дорожных и строительных работ, т.к. в этих отраслях
обладает наибольшей эффективностью.

Опционально могут устанавливаться навесные рабочие органы,
способствующие повышению производительности при работе в следующих
условиях:

• в высокогорье, где присутствует разреженный воздух;
• в местах захоронения различных отходов;
• в лесном хозяйстве;
• на болотистых территориях или в условиях пониженной
  проходимости;
• в пустынях;
• при пониженных температурах (Крайний Север и т.п.).

Бульдозер Шантуй СД 23

Бульдозер представляет собой комплексный продукт компаний Shantui
(Китай) и Komatsu (Япония). Производитель имеет право на
использование совместных разработок при производстве последующих
моделей и модификаций техники. Сам бульдозер Шантуй СД 23 является
аналогом модели японского производства D85A-21. К отличительным
чертам китайского продукта относятся:

• система для повышения устойчивости машины при работе на
  склоне, которая предотвращает опрокидывание;
• увеличенная площадь опирания гусеничной ленты на основание,
  что также благоприятно сказывается на устойчивости;
• для поддержания гусеничной ленты устанавливаются семь
  опорных и два поддерживающих катка;
• оси качания расположены в передней части шасси. Это
  позволяет сократить воздействия на бортовые редукторы и
  увеличить длительность их безотказной службы;
• демпферные опоры снижают количество вибрации в кабине и
  шумность;
• электронная система управления, отслеживающая состояние
  машины при работе. При небольших отклонениях рабочих
  характеристик от нормы позволяет быстро устранить причину и не
  прерывать рабочий процесс. Во время устранения неполадки
  управление производится посредством дублирующих каналов;
• тормоза устанавливаются многодисковые, в масляной ванне. Это
  позволяет отказаться от проведения технического обслуживания и
  настройки системы.

Shantui SD23. Фото

Кроме того, к преимуществам строительной спецтехники относятся
экономичность, высокие технические характеристики,
комфортабельность, современные технологии производства. Благодаря
этим качествам и низкой стоимости бульдозера, он пользуется высоким
спросом.

Технические характеристики и габаритные размеры Shantui SD23 в цифрах

• Масса – 24,6 тонны;
• Габаритные размеры (длина х ширина х высота) – 5,87 м х 3,73 м х 3,38 м; длина вместе с отвалом и рыхлителем – 7,18 м; ширина вместе с отвалом и рыхлителем – 4,39 м.
• Ширина колеи гусеничного хода – 2 м.
• Минимальный радиус поворота – 3,3 м.
• Минимальный дорожный просвет – 405 мм.
• Ширина гусеничной ленты – 0,56 метра;
• Удельное давление на основание – 78 кПа;
• Давление на грунт – 0,078 МПа.
• Предельное заглубление – 0,54 метра;
• Предельная глубина рытья – 0,7 метра;
• Количество поддерживающих катков (с каждой стороны): 2 шт., опорных катков (с каждой стороны): 7 шт. (5 однобортных и 2 двубортных).
• Количество башмаков с одиночным грунтозацепом – по 39 шт. с каждой стороны.
• Ширина башмаков гусеничной ленты: стандартная, в базовой комплектации – 560 мм (по доп. заказу возможно установить башмаки шириной 610 мм либо 660 мм).
• Шаг гусеничной ленты – 216 мм.
• Максимальное давление в гидросистеме – 19,1 МПа (195 кг/см2).
• Подача жидкости – со скоростью 194 литра в минуту.

УСТРОЙСТВО Shantui SD23

В Shantui SD23 используется технология японского бренда Komatsu, которая продлевает срок службы компонентов. Шасси бульдозера является собственной разработкой производителя. Он состоит из нескольких отдельных модулей, объединенных в один элемент. Это сокращает время обслуживания и ремонта. В шасси используется сбалансированная подвеска, обеспечивающая высокую устойчивость.

Параметры ходовой части:

• Количество башмаков (с каждой стороны) — 39 (стандартные башмаки с одним наконечником);
• количество опорных катков (с каждой стороны) — 7 (2 двухбарабанных и 5 однобарабанных);
• количество опорных катков (с каждой стороны) — 2;
• Стандартная ширина гусеницы — 560 мм (опционально доступна ширина 610 и 660 мм);
• расстояние между гусеницами — 216 мм.

Трансмиссия Shantui SD 23 состоит из следующих элементов:

• Трансмиссия со смазкой распылением, одинарный редуктор и зубчатая рейка;
• бесступенчатая многодисковая поворотная муфта с гидростатическим приводом;
• одноступенчатый, однофазный гидротрансформатор с 3 элементами;
• Бортовые передачи с двухступенчатым цилиндрическим зубчатым колесом;
• планетарная передача с многодисковым сцеплением и принудительной смазкой.

Коробка передач бульдозера допускает следующие скорости (перед/зад):

• 1-я передача – 0-3,8/0-4,9 км/ч;
• 2-я передача — 0-6,8/0-8,5 км/ч;
• 3-я передача — 0-11,8/0-14,3 км/ч.

Карданный вал с частотой вращения 2000 об/мин установлен в центре рамы главной передачи.

Машина оборудована 2 независимыми гидравлическими системами:

• система привода ходовой части, поддерживающая необходимое давление масла, подаваемого на гидротрансформатор;
• Система развертывания.

В качестве основного элемента использовался двойной шестеренчатый насос производительностью 194 л/мин. Максимальное давление в установке 19,1 МПа.

Shantui SD23 оснащен полностью закрытой кабиной с демпфирующими опорами, что значительно снижает шум и вибрацию внутри. Специальная шестиугольная форма и панорамный вид позволяют полностью контролировать операцию, какой бы сложной она ни была. Системы отопления и кондиционирования (базовый уровень) обеспечивают комфортные условия труда.

Устройство

Система трансмиссии бульдозера Shantui SD23 включает:

• гидравлически подключенную планетарную передачу с принудительной смазкой и многодисковым сцеплением;
• многодисковую постоянно-замкнутую поворотную муфту, работающую в масляной ванне, с гидравлическим управлением;
• одноступенчатый 3-элементный однофазный гидротрансформатор;
• главный привод с барботажной смазкой (разбрызгиванием), спирально-зубчатой передачей и одноступенчатым редуктором;
• бортовую передачу со смазкой разбрызгиванием и 2-ступенчатым цилиндрическим редуктором.

Трансмиссия позволяет бульдозеру двигаться со скоростью 3,8-11,8 км/час вперед, 4,9-14,3 км/час – назад.

В технике применяются две раздельные гидросистемы, подразделенные на:

• гидравлическую систему рабочего оборудования, обеспечивающую работу рыхлителя посредством возвратно-поступательного движения поршня гидроцилиндра и отвала, создавая давление в полости гидравлических цилиндров;
• гидравлическую систему привода шасси, нагнетающую масло в гидротрансформатор. Давление создается для смазывания подшипников, шестеренок и прочих трущихся элементов, обеспечивающих торможение машины.

«Шантуй СД23» отличается повышенной устойчивостью от опрокидывания. Конструкция бульдозера установлена на 14 опорных катках. 4 ведущих цельнометаллических катка двигают гусеницы. При этом техника создает чрезвычайно малое давление на грунт – порядка 0,075 Мпа. Подобный показатель достигается за счет наращивания площади башмаков, число которых было увеличено до 78 штук.

Ходовое шасси бульдозера является внутренней разработкой компании «Шантуй», прошедшей длительное тестирование. Данная часть имеет модульную конструкцию, что делает удобным замену траков и облегчает техническое обслуживание бульдозера. С учетом рельефа местности на технику можно установить траки оптимальной конструкции и ширины, предназначенные для горных или болотистых районов.

Техническое обслуживание модели также удалось облегчить благодаря уникальному одностороннему дизайну. Электронная система мониторинга позволяет в кратчайшие сроки определить расположение поломки, что ускоряет ремонт и техобслуживание.

Shantui SD23 – идеальный вариант для тех, кто ищет производительную технику по низкой стоимости.
