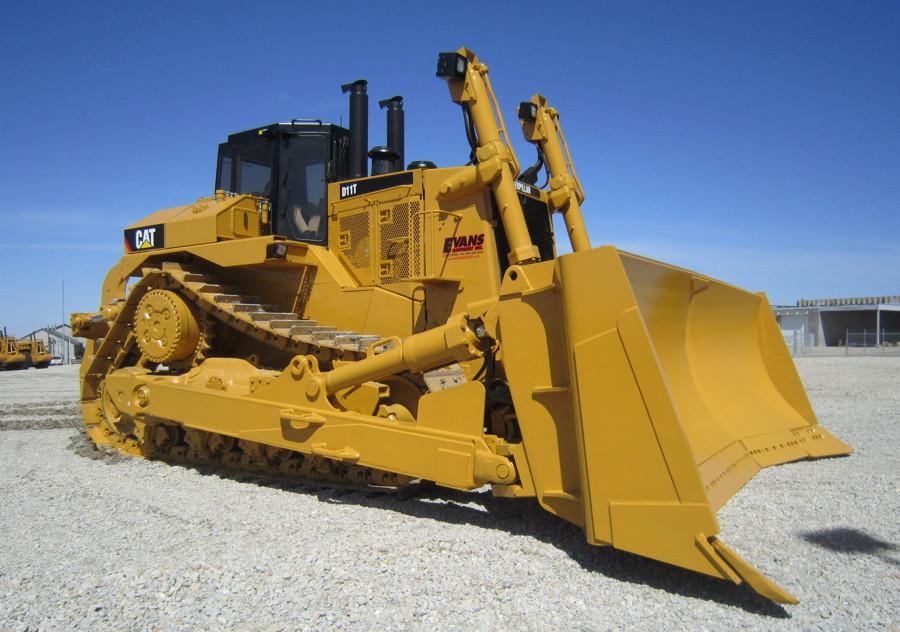

УСТРОЙСТВО Cat D11T
Рама Cat D11T изготовлена из цельного седла с несколькими сварными швами. Срок службы обычно в два-три раза больше, чем у машины, поэтому рама сохраняется на случай капитального ремонта. Специальная конструкция шасси с поднятыми шестернями обеспечивает плавность хода и повышенную тягу. Опорные ролики размещены в раме опорного катка, что позволяет легко установить дополнительный опорный каток. Направляющие колеса и ролики уплотнены симметричными двойными коническими уплотнениями Duo-Cone, предотвращающими утечку масла и обеспечивающими защиту от загрязнения. Секция гусеницы с подшипниками скольжения рассчитана на длительный срок службы и предназначена для тяжелых условий эксплуатации.
Характеристика ходовой части:
- гусеницы повышенной прочности;
- Ширина башмака (Cat D11T/Cat D11T CD) – 710/915 мм;
- Количество ботинок (с каждой стороны) — 41;
- Количество опорных катков (на борт) — 8;
- Количество опорных катков (на борт) — 1;
- Расстояние между гусеницами – 318 мм;
- Высота гусеницы – 102 мм;
- Длина поверхности контакта гусениц с грунтом – 4444 мм;
- Площадь контакта гусеницы (Cat D11T/Cat D11T CD) — 6,3/8,1 м.куб.
На бульдозере установлена планетарная коробка передач Power Shift. Благодаря системе модуляции переключение передач и передач производится за минимальное время. В коробке передач используются усиленные муфты большого диаметра. Установленная сзади коническая шестерня и модульная конструкция шестерни упрощают техническое обслуживание.
Все модели Cat D11T оснащены делителем крутящего момента, расположенным между коробкой передач и двигателем. Уменьшает повреждение шестерни за счет поглощения вибраций и ударных нагрузок. 75% крутящего момента проходит через гидротрансформатор и 25% через приводной вал.
Скорость движения:
- 1-я передача — 0-3,9/0-4,7 км/ч;
- 2-я передача — 0-6,8/0-8,2 км/ч;
- 3-я передача — 0-11,8/0-14 км/ч.
В гидравлической системе используется шестеренчатый насос общей производительностью 620 л/мин. Для Cat D11T CD это значение составляет 670 л/мин.
Бульдозер оборудован просторной кабиной с покрытием ROPS/FOPS.
Caterpillar D11 Specification
ENGINE – U.S. EPA TIER 4 FINAL/EU STAGE V
| Engine Model | Cat C32 |
| Engine Power – Net SAE J1349/ISO 9249 – Forward | 850 HP |
| Displacement | 1959 in³ |
| Engine Power – Net SAE J1349/ISO 9249 – Reverse | 955 HP |
| Note (1) | *Excludes all fan losses. |
| Note (2) | Engine ratings apply at 1,800 rpm. |
ENGINE – U.S. EPA TIER 2 EQUIVALENT
| Engine Model | Cat C32 |
| Displacement | 1959 in³ |
| Engine Power – Net SAE J1349/ISO 9249 – Forward | 850 HP |
| Engine Power – Net SAE J1349/ISO 9249 – Reverse | 957 HP |
| Note (1) | *Excludes all fan losses. |
| Note (2) | Engine ratings apply at 1,800 rpm. |
SERVICE REFILL CAPACITIES
| Cooling System | 46.8 gal (US) |
| Cooling System Refill – Tier 2 Equivalent Engine | 41.7 gal (US) |
| Engine Crankcase | 35.1 gal (US) |
| Power Train | 120 gal (US) |
| Power Train – Refill Volume | 103.3 gal (US) |
| Final Drive – Each | 12.4 gal (US) |
| Roller Frames – Each | 24.8 gal (US) |
| Hydraulic Tank | 42.2 gal (US) |
| Hydraulic System Tank and Chassis | 64.7 gal (US) |
| Hydraulic System Chassis + Blade and Ripper (Standard) | 117.6 gal (US) |
| Hydraulic System Chassis + Blade and Ripper (Carrydozer) | 143.4 gal (US) |
UNDERCARRIAGE
| Shoe Type | Extreme Service |
| Width – Shoe | 28 in |
| Width – Shoe – CD | 36 in |
| Shoes/Side | 41 |
| Grouser Height | 4 in |
| Pitch | 12.5 in |
| Ground Clearance* | 30.6 in |
| Track Gauge | 114 in |
| Length – Track on Ground | 175 in |
| Ground Contact Area | 9781 in² |
| Ground Contact Area – CD | 12605 in² |
| Track Rollers/Side | 8 |
| Number of Carrier Rollers | 1 per side (optional) |
TRANSMISSION
| 1.0 Forward | 2.5 mile/h |
| 2.0 Forward | 4.4 mile/h |
| 3.0 Forward | 7.6 mile/h |
| 1.0 Reverse | 3 mile/h |
| 2.0 Reverse | 5.3 mile/h |
| 3.0 Reverse | 9.1 mile/h |
| Drawbar Pull – 3 Forward | 46250 ft·lbf |
| Drawbar Pull – 1 Forward | 148200 ft·lbf |
| Drawbar Pull – 2 Forward | 82300 ft·lbf |
BLADES
| Semi-Universal (SU)* Capacity | 35.6 yd³ |
| Semi-Universal (SU)* Width Over Endbits | 219.8 in |
| U-Blade Capacity | 45 yd³ |
| U-Blade Width | 249.6 in |
| Reclamation Universal – Blade capacity (SAE J1265) | 55 yd³ |
| Reclamation Universal – Width with blade (over end bits) | 251.8 in |
| Carry Dozer – Blade capacity (SAE J1265) | 57 yd³ |
| Carry Dozer – Width with blade (over end bits) | 263.9 in |

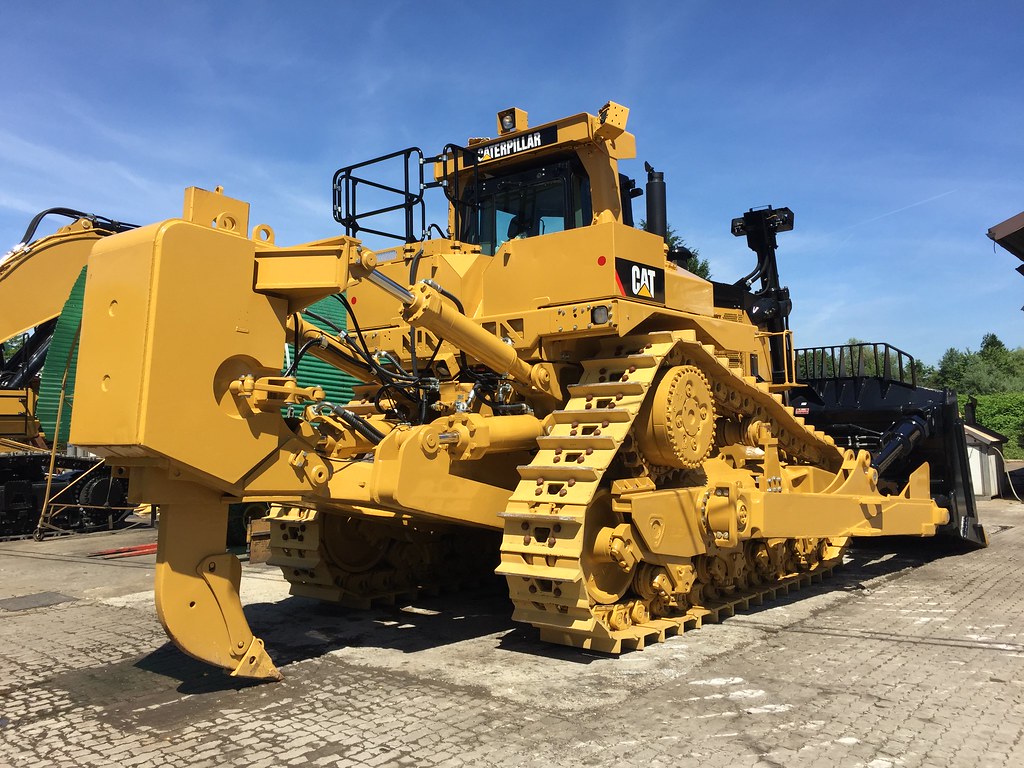

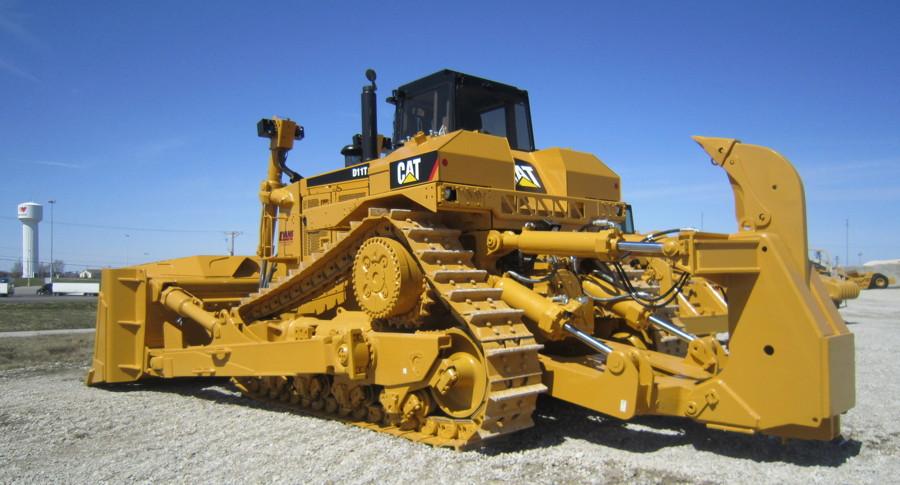

RIPPER – SINGLE SHANK
| Maximum penetration force * (shank vertical) | 66000 lb |
| Maximum penetration depth (standard tip) | 63.5 in |
| Pryout Force | 148510 lb |
RIPPER – SINGLE SHANK, DEEP RIPPING
| Maximum penetration force * (shank vertical) | 66110 lb |
| Maximum penetration depth (standard tip) | 85.5 in |
| Pryout Force | 148510 lb |
RIPPER – MULTI-SHANK, ADJUSTABLE PARALLELOGRAM
| Overall Beam Width | 131.1 in |
| Maximum Penetration Force – Shank Vertical | 77350 lb |
| Maximum Penetration – Standard Tip | 43.3 in |
| Pry-Out Force – Multi-Shank Ripper with One Tooth | 145640 lb |
DIMENSIONS – D11
| Ground Clearance | 31.4 in |
| Track Gauge | 114 in |
| Width at Outside of Track (710 mm Track Shoe) | 142 in |
| Height (ROPS/canopy)* | 185.9 in |
| Length of Track on Ground | 175 in |
| Length with SU-Blade** – No rear attachment | 337.8 in |
| Overall Length SU-Blade and SS Ripper** | 414.4 in |
DIMENSIONS – D11 CARRYDOZER
| Width at Outside of Track (710 mm Track Shoe) | 149.8 in |
| Length with SU-Blade** – No rear attachment | 345.1 in |
| Overall Length SU-Blade and SS Ripper** | 421.7 in |
Caterpillar D11 Price
I have mentioned all caterpillar D11 prices as per year, So let’s check out the below table for caterpillar D11 price
| Machine Type | Year Range | Price Range |
| Cat D11T | 2019 – 2021 | $1,906,600 – $2,966,000 |
| Cat D11T | 2016 – 2018 | $990,300 – $1,509,300 |
| Cat D11T | 2013 – 2015 | $729,900 – $1,337,000 |
| Cat D11T | 2011 – 2014 | $524,800 – $1,1250,600 |
| Cat D11T | 2008 – 2010 | $423,000 – $707,900 |
Price of a used D11 dozer
The D11 dozer incorporates various advancements aimed at enhancing precision and efficiency. The inclusion of MineStar Terrain technology for grading provides instant feedback regarding the positioning of mineral deposits, bench elevations, operational durations, and the quantity of excavated material.
This cutting-edge technology assists operators by offering guidance on excavation locations, material movement quantities, and optimal timings. Whether deployed at mining sites or employed for road clearance, the D11 dozer seamlessly aligns with your project requirements.
Renowned for its performance in mining operations and general bulldozing tasks, the D11 dozer boasts a nine-foot winch and a 23-foot blade, capably accommodating loads spanning from 7,000 to 11,500 pounds.
For three decades, the D11 dozer has held the throne among Cat dozers. During this time, haul truck capacity has doubled, and the dimensions of the largest open-cut mines have expanded.
While the acquisition of a pre-owned D11 dozer may incur a substantial cost, its proven track record as a workhorse validates the investment.
Elevated and robust, the D11 features an impressive blade. This tall blade’s sturdiness is matched by its tilting capability, rendering it ideal for furrow clearing and foundation excavation.
How big is a D11 dozer?
This Caterpillar D11 dozer is a large bulldozer, which is widely used in mining industries and in massive construction jobs as well as quarries. It is specifically designed to move huge quantities of material like dirt, rock, and aggregates over small distances in small spaces.
The D11 dozer is a total size that is 35.8 feet (10.9 m) with a blade and ripper with a track width in the range of 10.4 feet (3.2 meters) and the height is 14.9 feet (4.5 meters) to the top of the stack. The operating weight is 229,000 pounds (104,236 kilograms) and the capacity of a blade is 43.6 million cubic meters (57 years).
ДВИГАТЕЛЬ
Серия Cat D11T оснащена мощным дизельным двигателем Cat C32 с технологией ACERT для оптимизации производительности двигателя и экономии топлива. По экономичности двигатель является одним из лучших в своем классе (крутящий момент 20%). Последовательный воздушный охладитель и двойной турбокомпрессор обеспечивают необходимую мощность при низких температурах газа.
Характеристики агрегата Cat C32:
- рабочий объем – 32,1 литра;
- номинальная мощность — 692 (928) кВт (л.с.);
- частота вращения — 1800 об/мин;
- отверстие — 145 мм.
По уровню выбросов двигатель соответствует требованиям стандарта Tier 2 Equivalent. Существует также версия с аналогичными характеристиками, соответствующая стандартам Tier 4 Final.
Его высокие характеристики на высоте до 3658 метров демонстрируют способность машины справляться с большими высотами.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Cat D11T
Габаритные размеры (Cat D11T/Cat D11T CD):
- Длина бульдозера с дышлом — 6160/6160 мм;
- длина с полусферическим бульдозерным отвалом – 8579/8765 мм;
- длина со сферическим отвалом бульдозера — 8641/- мм
- длина с одностоечным рыхлителем — 8107/8107 мм
- длина с многостоечным рыхлителем — 8427/8427 мм
- Длина с полусферическим отвалом бульдозера и однороторным румпелем — 10525/10712 мм;
- Ширина по аркам – 4379/4379 мм;
- ширина без обручей со стандартной колодкой – 3782/3806 мм;
- высота по верху выхлопной трубы – 4490/4490 мм;
- высота ROPS – 4698/4698 мм;
- высота FOPS — 4394/4394 мм;
- Ширина передней колеи – 2896/2896 мм;
- задняя колея – 2896/2896 мм;
- дорожный просвет – 675/675 мм.
Рабочий вес бульдозера (Cat D11T/Cat D11T CD) 844,257/12,698 кг, снаряженная масса 10,885/37,802 кг.
Характеристики переднего навесного оборудования модели Cat D11T
(полусферический отвал 11СУ АБР / сферический отвал 11У АБР):
- вместимость — 27,2/34,4 куб.м;
- высота – 2753/2828 мм;
- ширина по боковым полозьям — 5580/6335 мм;
- Глубина копания – 766/766 мм;
- высота подъема – 1533/1533 мм;
- предельный уклон – 1184/1344 мм;
- вес — 16192/18823 кг
Характеристики переднего навесного оборудования модели Cat D11T CD
- вместимость — 43,6 куб.м.;
- высота — 2955 мм;
- ширина у боковых порогов – 6706 мм;
- крайний уклон – 1800 мм;
- масса — 24085 кг.
Параметры рыхлителей для модификации Cat D11T
(одноколонный / колонный глубокий рыхлитель / многоколонный):
- общая ширина балки -/-/3330 мм;
- глубина заглубления — 1612/2172/1070 мм
- максимальное заглубляющее усилие — 288/292/277 кН;
- максимальная высота подъема — 1115/878/1137мм
- отрывное усилие — 660/657/646 кН;
- масса — 9643/10022/9698 кг
Параметры рыхлителей для модификации Cat D11T CD
- общая ширина балки — — / 3330 мм;
- бронепробиваемость — 1612/1070 мм;
- максимальная пробиваемость — 326/306 кН;
- максимальная высота подъема – 1115/1137 мм;
- отрывное усилие — 642/650 кН;
- масса — 12,733/12025 кг.
Заправочные емкости:
- топливный бак – 1609 л;
- увеличенный топливный бак – 1911 л;
- система охлаждения – 269 л;
- мощность трансмиссии – 344 л;
- Гидробак – 223 л.
Caterpillar D11 FAQ
How much does a CAT D11?
It is now atop its predecessor, the D10 as the most powerful dozer crawler in the Cat product range. Since 2008, the largest Cat model is now the D11T which weighs around 230,000 pounds.Ortiz recently added a new model of the D11T to its fleet and claims the cost came in at $2.2 million.
How much horsepower does a D11 CAT have?
Cat D11 engine produces a 936 hp (698 kW)
Is the D11 the biggest dozer?
At present, Caterpillar offers three large dozers, among which they have the largest model, the D11. biggest.Two other big CAT dozers include the 600-hp D10T2 as well as the more powerful 452 horsepower D9. The D10 is the 77-ton model with a reinforced frame
How much fuel does a D11 use per hour?
(24.7 Liters) of diesel per hour under moderate conditions. The fuel consumption of bigger dozers such as the D11 could be five times the amount.Medium-sized graders push and burn 6 to eight gallon. (23 to 30 liters) of diesel each hour, with bigger graders using much more.
What is the Caterpillar D11?
The Caterpillar D11 is a large bulldozer manufactured by Caterpillar Inc. in East Peoria, Illinois, and mainly used in the mining industry.
What is the weight of the Caterpillar D11?
The Caterpillar D11 weighs 124 tons (248,500 lb or 112,717.8 kg) (operating weight).
What is the horsepower of the Caterpillar D11?
The Caterpillar D11 has a gross power of 936 hp (698 kW) and a flywheel power of 850 hp (634 kW).
What is the engine model of the Caterpillar D11?
The Caterpillar D11 is equipped with a CAT C32 ACERT engine.
What is the blade capacity of the Caterpillar D11?
The Caterpillar D11 has a blade capacity of 43.6 m³ (57 yd³).
What is the length of the Caterpillar D11?
The Caterpillar D11 has a length of 35.8 feet (10.9 m).
