Бульдозер Б10М: технические характеристики

Гидромеханическая трансмиссия (индекс “0”)

Обеспечивает автоматическое бесступенчатое регулирование тягового усилия и скорости в зависимости от тягового сопротивления.

Гидротрансформатор	трехколесный одноступенчатый
Коробка передач	планетарная, трехступенчатая, реверсивная с переключением под нагрузкой
Фрикционы	многодисковые, постоянно замкнутые, сухого трения, с гидросервированным выключением
Тормоза	ленточные, сухого трения
Главная передача	коническая с круговым зубом
Бортовые редукторы	двухступенчатые

Максимальные тяговые усилия и скорости движения холостого хода базовой модели (Т10.0000)

Передача	вперед	назад
скорость, км/ч	тяговое усилие, кН	скорость, км/ч
I	3,61	151	4,48
II	6,40	142	7,94
III	10,09	83	12,51

Опыт эксплуатации бульдозера Б10М. Достоинства и недостатки

В эксплуатации бульдозер Б10М находится вот уже более 10 лет подряд. За все это время выявлены все его основные достоинства и недостатки. Количество положительных моментов в разы больше, чем минусов

Но именно недостаткам перед покупкой стоит уделить максимально пристальное внимание. К ним относятся сегодня следующие:

двигатель типа Д-180 имеет несколько меньший ресурс работы относительно аналогичного ЯМЗ;
для стабильной работы без критических поломок необходимо вовремя менять все расходные материалы;
шланги системы гидравлики на сильном морозе теряют упругость и могут лопнуть – необходимо следить за их состоянием при работе в условиях Крайнего Севера.

Чаще всего возникают проблемы с сервоприводом бульдозера данного типа. Обычно в первую очередь начинает вытекать масло из под сальника штока. Причем в некоторых случаях замена сервопривода на новый не помогает. Решить подобного рода проблему возможно будет следующим образом:

замена резинового кольца возле сальника штока сервопривода;
иногда не совпадет диаметр нового сальника на штоке – более ранние модификации имели меньший габарит (проверить размер нутромером)
проверить давление в системе «обратки» — в случае наличия пены в масле забит сапун

Снятый с бульдозера сервопривод

Также часто возникают следующие проблемы при эксплуатации данного бульдозера:

низкий уровень давления по причине утечки масла из системы гидравлики через сальники;
в гидравлическую систему попадает по какой-то причине воздух;
забивается фильтр гидробака – следствием этого может быть вздутие патрубков.

Большей части проблем можно будет избежать своевременной заменой фильтров, а также иных расходных материалов. К наиболее существенным достоинствам стоит отнести:

простота эксплуатации и ремонта – запчасти можно приобрести как новые, так и на вторичном рынке;
низкая стоимость ремонта и самого бульдозера;
большое количество дополнительного, навесного оборудования;
комфортабельность кабины водителя – она соответствует по своим параметрам всем действующим Европейским стандартам.

Особенности бульдозера Б10М

– гидравлические цилиндры вынесены вперед точки крепежа. Это позволило снизить усилия при подъеме и спуске рабочего органа. А также это придало скорости аппарату скорости при выполнении работ и точности операций.

– увеличили ход гидравлических цилиндров. Благодаря этому вырос период эксплуатации техники, а также уменьшилось давление в системе гидравлики.

– изменили конструкцию отвала. Это облегчило работу бульдозера на грунте без первоначального рыхления.

– изменили отсек двигателя. Благодаря этому путь к агрегату стал проще, а техобслуживание и возможный ремонт намного быстрее.

Серия Б10 отличается высокой надежностью рабочих конструктивных частей, маневренностью, проходимостью.

ООО “Завод Алтайский Трактор” подписал договор о сотрудничестве с Челябинским тракторным заводом и имеет сертификат дилера. У нас осуществляется сборка всех разработанных модификаций бульдозера, так как наш завод располагает необходимой производственной базой, а также квалифицированными кадрами, имеющими большой опыт работы в данном направлении. Каждый бульдозер Б10М, цена которого находится в зависимости от комплектации, оригинальная и лицензионная техника.

Технические характеристики бульдозера Б10М

Масса эксплуатационная, кг:

базовый трактор Т10М.0100Т10М.0110	1557014950
трактор с бульдозерным оборудованием типа Е и жестким прицепным устройством	1842517705
трактор с бульдозерным типа Е и рыхлительным оборудованием типа Р	2052519905
Максимальное тяговое усилие базового трактора, не менее, кН (тс) Т10М.0100 при массе 15570 кгТ10М.0110 при массе 14950 кг	148,1 (15,1) 142,2(14,5)

Скорость движения

Передача	Скорость движения при отсутствии буксования, км/ч(при 1250 об./мин. коленвала двигателя)
вперед(нормальный /ускоренный диапазон)	назад
I	2,58 / 3,07	3,01
II	3,58 / 4,26	4,17
III	5,19 / 6,19	5,06
IV	8,74 / 10,38	10,20

Двигатель Д180

Эксплуатационная мощность, кВт (л.с.) трактор Т10М.0100	132 (180)
Коэффициент запаса крутящего момента, %	не менее 25
Удельный расход топлива при эксплуатационной мощности, (г/кВтч) г/л.сч	(300) 160
Заправочная емкость топливного бака, л	300

Трансмиссия

Механическая с восьмискоростной коробкой передач; с гидросервированным управлением механизмом поворота.

Ходовая система

Количество опорных катков с каждой стороны, шт трактор Т10М.0100	6
Количество поддерживающих катков с каждой стороны, шт.	2
Ширина башмака гусеницы, мм	500
Механизм натяжения	гидравлический
Дорожный просвет (на твердом грунте), мм	435
Средние удельное давление на грунт, МПа трактор Т10М.0100трактор Т10М.0110	0,0540,059

Рабочее место

Кабина и рабочее место теперь в большей степени учитывают запросы потребителей:

Кабина стала жестче и герметичнее, “разделенное” переднее и заднее остекление допускает самые жесткие условия эксплуатации;

Эффективная многорежимная отопительно-вентиляционная установка на базе малогабаритного отопителя “Зенит 8000”;

Современное сиденье Pilot обеспечивает комфорт оператору;

Тракторы могут быть оборудованы устройством защиты оператора от опрокидывания и падающих предметов (ROPS-FOPS), защитной решеткой на заднее и передние стекла кабины.

Гидрсистема навесного оборудования

Максимальное давление, МПа	18+2
Производительность насоса НШ-100, л/мин. (при 1250 об./мин. коленчатого вала двигателя)	180
Заправочная емкость гидросистемы, л, не более
– для тракторов с бульдозерно-рыхлительным оборудованием	137
– для тракторов с бульдозерным оборудованием	122

Прицепное устройство и навесное оборудование

Жесткое или маятниковое прицепное устройство

Бульдозерное оборудование типов Е, В, Д, К

Рыхлительное оборудование типов Н, Р

Габаритные размеры бульдозера Б10М

Достоинства и недостатки опыт эксплуатации

Секрет популярности бульдозера б 10 заключается в его технических преимуществах. К числу ключевых плюсов следует отнести:

низкий уровень давления в конструкции. Достигается это за счет применения гидроцилиндров длинноходового типа;
высокая степень точности агрегата;
оперативная транспортировка функционального оборудования;
стойкость конструкции к жаре, морозу;
невосприимчивость конструкции к коррозии;
экономный расход топлива (в среднем 28,49 л/час);
недорогая стоимость ремонта.

На бульдозер можно без проблем подобрать навесное оборудование. Оператору в кабине находиться одно удовольствие. Для технического обслуживания агрегата специальных навыков не потребуется. Доступ в моторный отсек простой.

К числу недостатков следует отнести относительно небольшой ресурс двигателя бульдозера Б10М. Также на практике при высоком морозе часто ломаются шланги. Функционирование оборудования становится более небезопасным.

Интересно! Чем выгодна аренда экскаватора?

Технические характеристики бульдозера Б10м

Базовая модификация бульдозера – Б-10М. 0111-1Е. Если речь идет о болотных работах используется техника Б-10МБ.012-2В4. Во втором случае предусмотрена комплектация более мощным двигателем. Таким образом, обеспечивается более высокий уровень производительности.

Габаритно массовые показатели

В зависимости от комплектации, эксплуатационная масса Б 10М бульдозера находится в диапазоне 15,3-21,7 тонн. Завод-производитель, оснащает специальную технику различным дополнительным оборудованием. Функциональный агрегат имеет следующие параметры:

клиренс – 43,5 см;
колейная ширина – 18,8 см;
база – 28,8 см;
уровень давления на грунт – 0,055 МПа;
общая длина – 42,9 см;
высота – 31,8 см;
ширина – 24,8 см.

Двигатель бульдозера Б10м

ЧТЗ Б10М может быть укомплектован в нескольких вариантах. Так, двигатель Д-180 устанавливается на модели, база которых — трактор Т10М.0000. Его пуск возможен как пусковым механизмом, так и электрическим стартером. Характеристики силового агрегата следующие:

Общий объем —14,19 л.
Степень N — 131,9 кВ.
Вращение — 1249,9 мм.
Диаметр цилиндров — 149,9 мм.

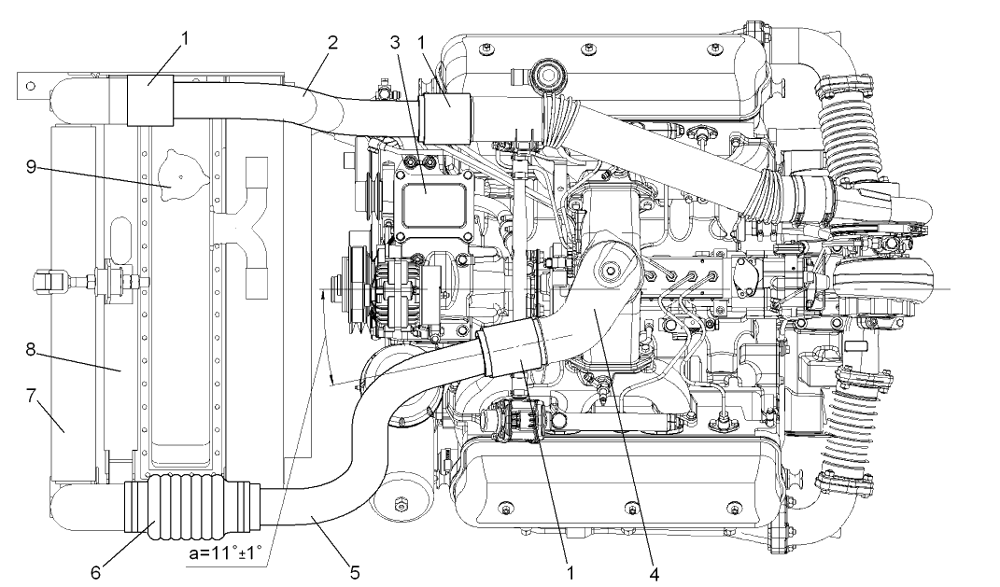

Также возможен вариант установки V-образного мотора с шестью цилиндрами. Речь идет о ЯМЗ-236Н-3. Силовой агрегат выпускается заводом в Ярославле. Он обладает большой мощностью. Его запуск возможен при помощи электрического стартера.

К основным характеристикам агрегата следует отнести:

Объем — 11,149 л.
Степень N — 139,69 кВт.
Вращение — 1800 об/минуту.
Диаметр — 129,9 мм.

Коробка передач

На сегодняшний день бульдозер Б10 комплектуется двумя видами трансмиссии: механическая и гидромеханическая. В первом случае предусмотрена коробка передач на 8 скоростей. Благодаря гидросерверу, осуществляется управление механизмом поворотов.

Вторая модель подразумевает гидромеханическую коробку. Данный узел может быть как планетарным, так и реверсивным. Общее количество скоростей переключения – 3.

Интересно! Мифы о бульдозере SD16 Shantui китайского производителя

Ходовая часть

Поворот бульдозера ЧТЗ Б10М осуществляется при помощи фрикционов с дисками. Функциональные элементы выполняются из качественной металлической керамики. Механизм сервированного управления обеспечивается за счет прочных и надежных тормозов.

Если речь идет о гидромеханической передаче, регулировка скорости техники осуществляется в автоматическом режиме. Здесь в обязательном порядке учитывается уровень внешних нагрузок. Главное преимущество рабочего узла следующее:

быстрое реверсное движение;
минимальные потери N;
сокращение нагрузок;
шесть передач в разных направлениях;
возможность поддержки катков;
увеличенный ресурс ходовой.

Технические характеристики бульдозера Б10 М позволяют справиться с объемами работ любого уровня сложности.

Кабина Б10м: управление бульдозером

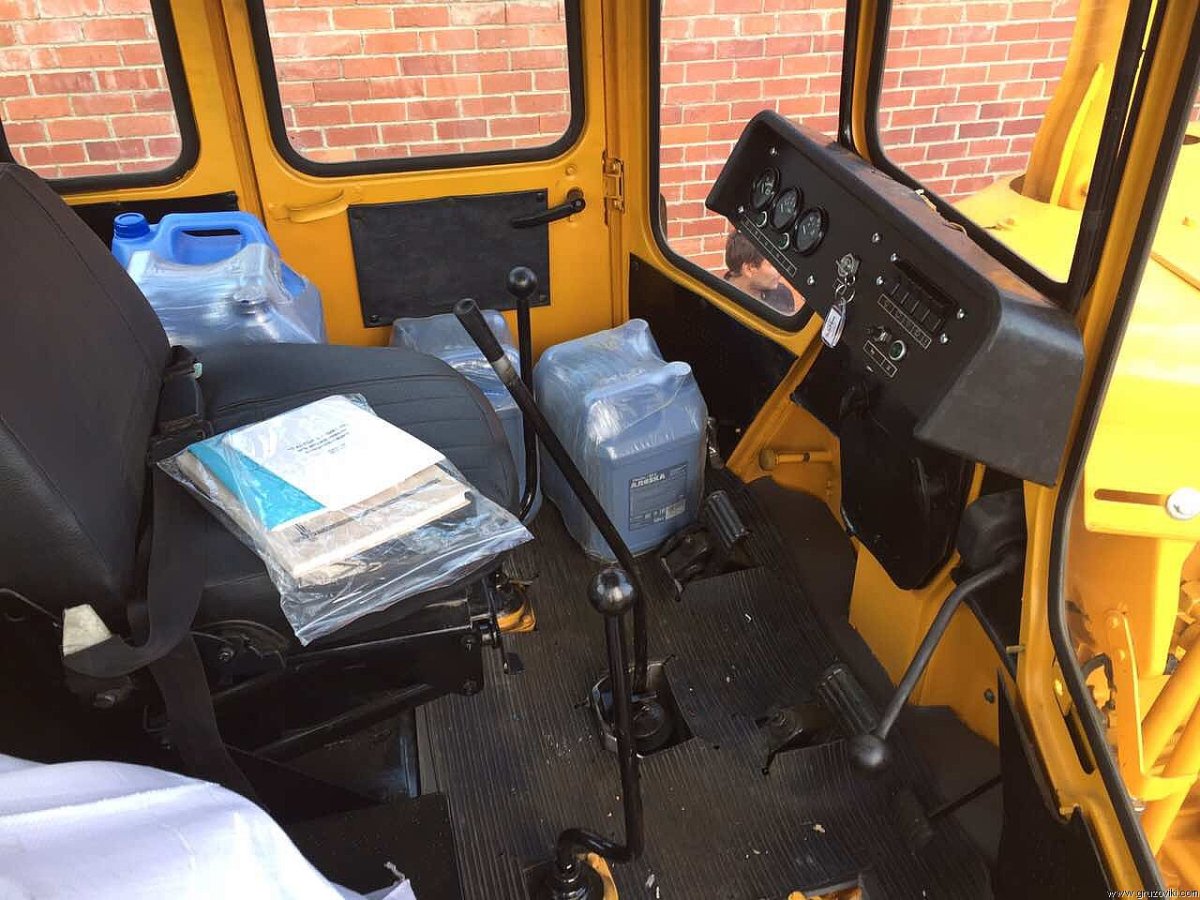

Все модификации бульдозера комплектуются герметичными кабинами. Они без проблем выдерживают ливень и снег. Наличие двойных стекол спереди и сзади обеспечивает хорошую видимость для оператора. Все они надежно защищены решетками из прочного металла. Это позволяет работать в суровых условиях тайги, тундры и пр.

Система отопления основана на мощном устройстве «Зенит 8000». Минимизация риска опрокидывания техники достигается за счет опции ROPS-FOPS. Благодаря ей, оператор бульдозера надежно защищен от попадания тяжестей сверху. Разместиться в кабине с удобством и комфортом можно в кресле «Пилот».

Управление лебедкой

Бульдозер Б10 М оснащен цилиндрами гидравлического типа. С их помощью можно снизить уровень давления в системе минимум на треть. Благодаря использованию качественных запчастей существенно увеличен ресурс трансформатора. Механизм предназначен для регулирования скорости вращения вала в автоматическом режиме. Работа системы основана на бесступенчатом методе.

Назначение

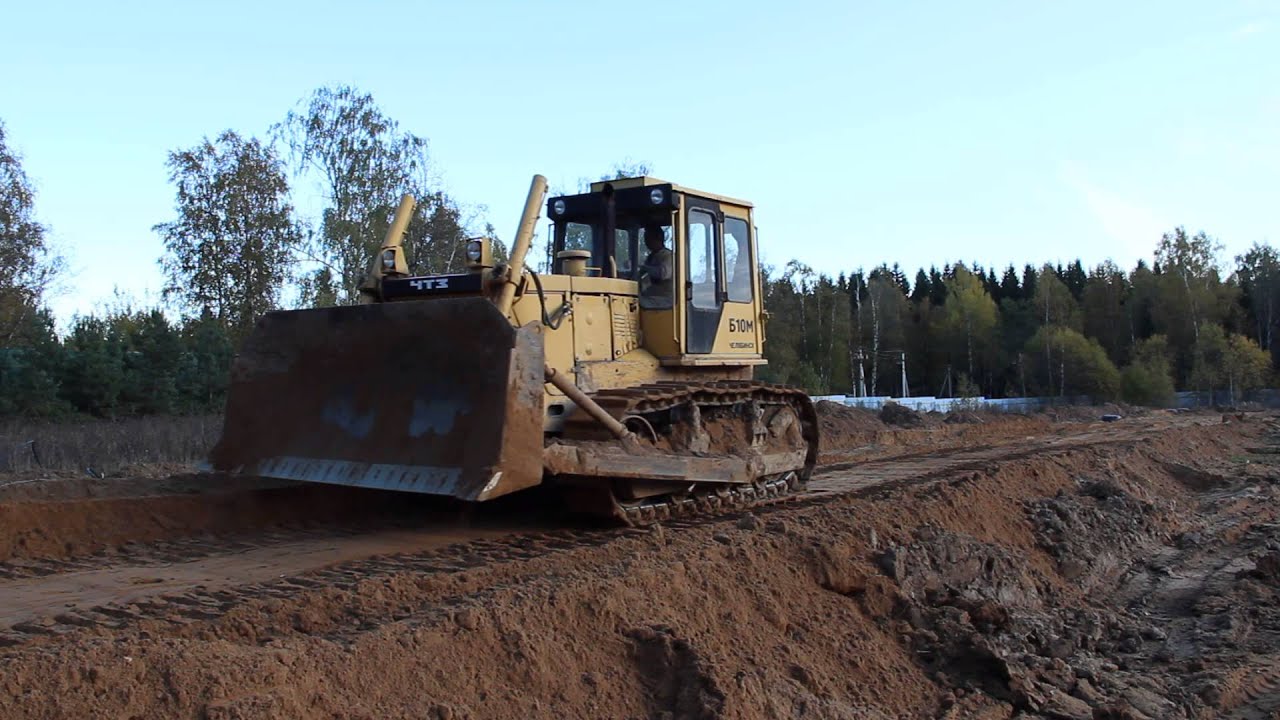

Предприятия нефтяной, газовой, горной, лесной промышленности, строители и мелиораторы применяют подобную спецтехнику.

Машина без рыхления справляется с различными типами грунтов вплоть до третьей категории: песком, гравием, суглинком любой плотности и легкой глиной.

Если же поверхность почвы разрыхлена, то бульдозеру под силу работа и с грунтом четвертой категории. Это тяжелая глина, промерзшая земля различного состава (торф, песок, супесь, суглинок, глина).

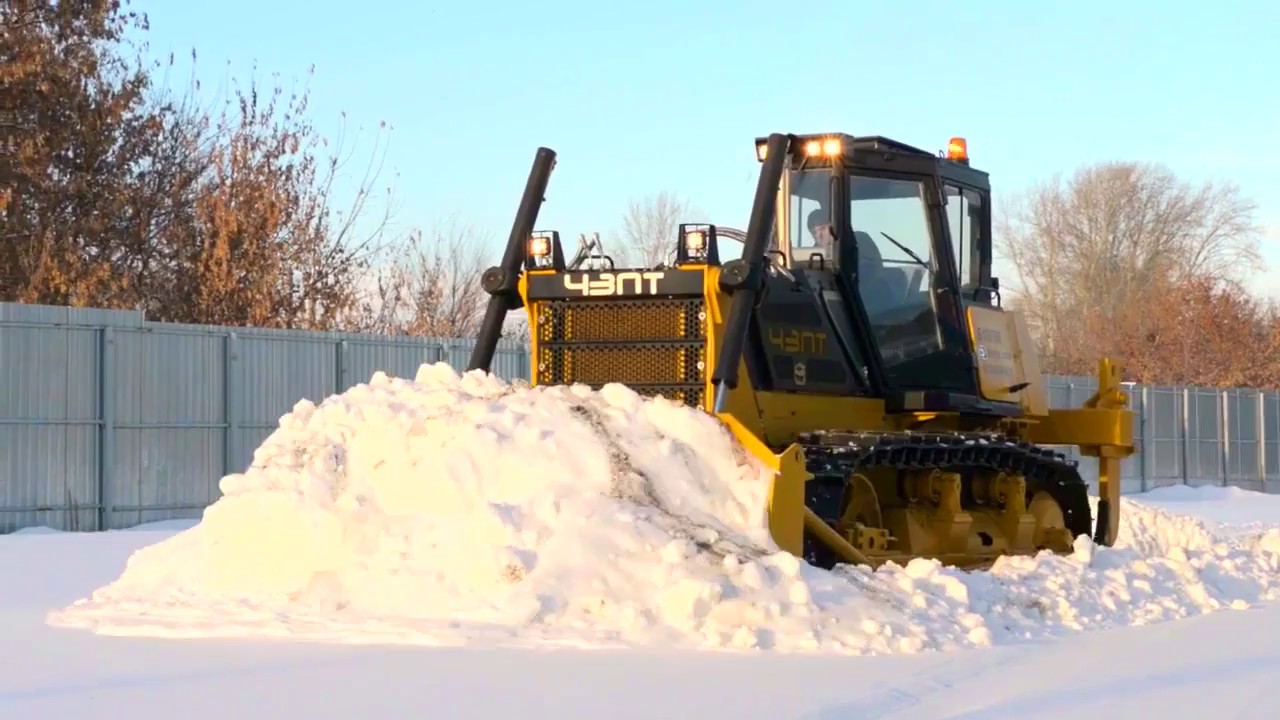

И для удаления больших снежных завалов весьма практично использовать агрегат Б10М. Отметим, что он может успешно трудиться при холоде в минус 50 градусов и на жаре плюс 40 градусов.

Ему не повредят ни излишняя влага, ни пыль в большом количестве, содержащиеся в воздухе. То же самое можно сказать о высокогорных условиях, которые не станут помехой работе бульдозера. Три тысячи метров над уровнем моря – его предел выносливости.

Прекрасно работает машина и в субтропическом климате, душном и влажном.

Модификации бульдозера Б10М

На данный момент распространены всего две модификации рассматриваемого бульдозера. Одна является стандартной, вторая же применяется в условиях повышенной влажности, на болотах. Отличаются они не только внешним видом, но и компоновкой и ходовой частью. Маркируются данные модели следующим образом:

Б10М.0111-1Е – стандартная базовая модификация;
Б10МБ.0121-2В4 – модификация для произведения работ на болотах.

Б10М.0111-1Е имеет следующие рабочие характеристики:

устанавливается двигатель Д-180;
трансмиссия – механическая;
количество катков – 5;
пуск двигателя осуществляется при помощи специального пускового мотора – П-23У;
применяется навесное оборудование, устанавливаемое в задней части шасси;
переднее навесное оборудование – полусферический отвала класса «E».

Базовая модификация — Б10М.0111-1Е

Болотная модификация имеет некоторые существенные отличия, которые касаются в первую очередь компоновки.

Модель Б10МБ.0121-2В4 имеет следующие особенности:

двигатель — ЯМЗ-326Н-3 (требуется более мощный агрегат по причине использования техники на слабых грунтах);
трансмиссия применяется только механическая;
суммарное количество катков опорных – 7 шт.;
пуск двигателя производится при помощи электростартера;
в задней части всегда используется маятниковое прицепное устройство;
в передней части располагается навесной прямой неповоротный вал без гидроперекоса – типа «B».

Визуально модификации Б10М друг от друга отличаются только лишь наличием навесного оборудования, входящего в базовую комплектацию.
Обычня модель Б10МБ.0121-2В4 выглядит следующим образом:

Болотная модификация — Б10МБ.0121-2В4

Чуть более редко встречаются модели Б10М2 и Б10М.6100. Модель Б10М2 имеет следующие отличительные черты:

кабина с двойными стеклопакетами;
регулировка скорости осуществляется в автоматическом режиме, непосредственно трансмиссией;
внушительный ресурс трансмиссии обеспечивается подшипниками качения и уплотнениями DUO CON.

Б10М2 выглядит следующим образом:

Отличительной особенностью бульдозера Б10М.6100 является использование уникальной шестигранной кабиной. Именно это является главным его достоинством. Так как подобного типа форма позволяет максимально увеличить круговой обзор водителя. Также к особенностям стоит отнести:

используются подшипники скольжения — благодаря чему ресурс ходовой системы увеличен;
кабина изнутри покрыта толстым слоем шумопоглатительных материалов — потому работа в ней максимально комфортабельна.

Бульдозер Б10М.6100 выглядит следующим образом:

Нередко можно встретить в продаже модели Б10ПМБ.0121-1В4 и Б10ПМ.0101-ЕН. Первый используется для выполнения различных задач на болотистой местности. Второй же специально сконструирован для выполнения задач на полигонах.

Также при необходимости через специальных торговых представителей возможно будет заказать различные компоновки данного типа техники. Можно будет выбрать тип устанавливаемой кабины, системы её отопления.

Особое внимание при выборе следует уделить количеству опорных катков. От этого напрямую зависит проходимость конкретной модели.

Технические характеристики Б10М

Габаритно-массовые показатели

При достаточно впечатляющей мощности массовые и габаритные показатели данной техники относительно невелики. Что также является существенным достоинством.

Обозначение параметра	Размер, мм
Б10М	Б10МБ
А	2 880	3 225
В	4 325	4 670
С	5 552	5 971
Е	6 720	—
Е1	5 832	6 251
К	3 250	3 250
М	280	280
Н	1 880	2 280
О	2 480	2 882
Р	500	900
Т	3 140	3 135
Х	3 055	3 050
У	900	900

Массовые эксплуатационные показатели бульдозера Б10М.0000:

вес самой машины, кг – 15 950;
рыхлительное навесное оборудование вместе с трактором, кг – 20 965;
прицепное устройство и трактор, кг – 18 870.

Двигатель

В рассматриваемого типа технику могут устанавливаться два различных двигателя. Параметры их незначительно отличаются друг от друга. Каждый имеет свои особенности.

Именно поэтому прежде, чем приобретать определенную модификацию, стоит внимательно с ними ознакомиться. Так как от этого будет зависть комфортабельность эксплуатации.

Разновидности и характеристики используемых двигателей:

Модификация бульдозера	Т10М.000	Т10М.6000
Модель установленного агрегата	Д-180	ЯМЗ-326Н-3
Вид агрегата	4 расположенных в ряд цилиндра	6 цилиндров, V-образный
Мощность, л.с.	180	190
Частота вращения коленчатого вала, об/мин.	1 250	1 800
Удельный расход топлива, г/л.с.ч	160	162
Как осуществляется запуск мотора	Пусковым устройством/стартером	Стартером
Воздухоочистка	Центробежная/бумажным фильтром	Центробежная/бумажным фильтром

ЯМЗ обладает большей мощностью и проще в запуске, но при этом расход топлива существенно выше. При этом следует помнить о существенных отличиях конструкций.

ЯМЗ в эксплуатационном обслуживании обходится дороже, разобраться с ним сложнее.
