ДЭТ-250: технические характеристики

История техники

Бульдозер ДЭТ-250 был спроектирован инженерами Челябинского тракторного завода в 1957 году. Впервые техника была показана широкой публике на параде рабочих 1 мая того же года в Челябинске. В сущности, ДЭТ-250 – трактор, агрегатируемый с бульдозерным и рыхлительным оборудованием. Машина относится к тяжелой технике 25 тягового класса. То есть, усилие тяги, создаваемое агрегатами ДЭТ-250, составляет 250 кН.

Название бульдозеру дала аббревиатура “дизельный электрический трактор”, а цифры означают тяговое усилие. Это первый в СССР и единственный в мире трактор с электромеханической трансмиссией. Также ДЭТ-250 стал первым промышленным энергонасыщенным трактором в СССР.

Сфера востребованности трактора

Значительные габариты и гусеничный ход не рассчитаны на использование трактора в масштабах города. Основная сфера применения — отрасли промышленности, которые потребуют оборудование с повышенными силовыми характеристиками двигателя. Трактор используется в горнодобывающей, нефтегазовой промышленности. Без него не обходится строительство железных дорог, шоссе, гидротехнических сооружений.

Область использования ДЭТ 250 зависит от навесного оборудования. Оно крепится в задней части агрегата. Бульдозер эксплуатируется с землеройным, бурильным, траншейным оснащением. С помощью рыхлительной установки на стадии подготовительных работ выполняется рыхление каменистых, скальных и мерзлых грунтов. Благодаря гусеничному движителю трактор оказывает малое давление на грунт и может быть использован в труднодоступных местах, вплоть до болот.

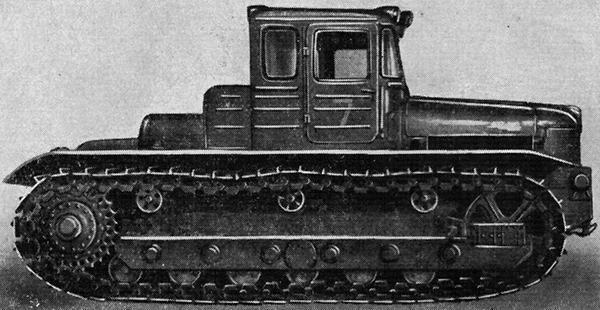

История ДЭТ 250

Технические характеристики

На момент своего создания ДЭТ-250 обладал поистине выдающимися техническими характеристиками. Причиной была нацеленность создателей на максимальную производительность данной модели.

Габаритно-массовые показатели

Габаритно-массовые показатели бульдозера ДЭТ-250 достаточно внушительны. Причиной тому являлись некоторые конструктивные особенности. Масса составляет:

трактор в комплекте с рыхлителем – 41.3 т;
трактор без рыхлителя – 27.5 т.

Существенную часть эксплуатационной массы данной техники составляет специализированное навесное оборудование (отвал со специальной гидравликой, изменяющей угол реза, перекоса):

шина отвала, мм – 4 250;
высота отвала, мм – 1 850;
масса навесного оборудования, т – 5.2.

Габаритные размеры ДЭТ-250:

расстояние от оси переднего катка до оси заднего катка, мм – 4 476;
расстояние от оси заднего катка до передней части отвала, мм – 6 549;
расстояние от передней части отвала до задней части навесного оборудования, мм – 9 440;
высота от нижней части гусеницы до верхней части кабины, мм – 3 215 мм;
ширина, мм – 5 000.

Двигатель

В качестве силовой установки на данной машине использовался двигатель В-31М2. Двумя главными отличительными чертами его являются мощность и габаритные размеры. Технические характеристики В-31М2:

количество тактов, шт. – 4;
тип расположения цилиндров – V-образный;
рабочая мощность при номинальных оборотах, л.с. – 323;
эксплуатационная мощность при номинальных оборотах, кВт – 237;
номинальная частота вращения коленчатого вала, мин-1 – 1400;
рабочий объем камеры сгорания, л – 38.88.

Особенности двигателя:

охлаждающая система – жидкостная с эжекционной вентиляционной системой;
воздухоочиститель – 2-ступенчатый с индикатором засоренности и 2 фазами очистки воздуха (эжекционной и мокрой);
система смазки – комбинированная с очисткой в центрифуге.

Характеристики мотора В-31М4:

рабочий объем – 38,88 л;
номинальная мощность – 237(323) кВт (л.с.);
расчетная частота вращения – 1400 об/мин;
количество цилиндров – 12;
диаметр цилиндра – 150 мм;
запас крутящего момента – 11%;
расход топлива – 45,3 л/час;
емкость топливного бака – 700 л.

Потребление горючего

Удельное потребление горючего более 40 л/1 ч. при максимуме работоспособности. Объем заправочной емкости составляет 700 л.

Коробка передач

Главной особенностью данного трактора является именно трансмиссия. Она является электромеханической и имеет следующие основные рабочие параметры:

суммарное количество скоростей, шт. – 2 (вперед/назад);
величина тягового усилия, max – 377 кН;
скорость движения вперед, км/ч – 15.2;
скорость движения назад, км/ч – 15.2.

Ходовая часть

Ходовая часть каких-либо особенностей помимо габаритов своих основных составных частей, а также массы и большого давления на грунт попросту не имеет. Основные её характеристики:

суммарное количество опорных катков (с каждой стороны), шт. – 6;
количество катков поддерживающих, шт. – 2;
ширина башмака, мм – 560/690 (в зависимости от типа используемых катков);
механизм автоматического натяжения – гидравлического типа;
величина колеи, мм – 2 450;
величина базы, мм – 3 218.

Технические характеристики ДЭТ-250

Дизель представляет собой улучшенный танковый двигатель В2, получивший после модернизации индекс В-31М2. Система охлаждения дизеля также применена танковая, эжекторная. Эжектор позволил убрать из системы охлаждения вентилятор и его вращающиеся приводные узлы.

Электрическая часть состоит из связки «генератор – электродвигатель», с электронным управлением, работающей на постоянном токе.

В таблице приведены основные тяговые и габаритные показатели.

Эжекционного типа (при помощи выхлопа)

Запас крутящего момента

40 л/час при максимальной нагрузке

Частота оборотов генератора

Длина без механизмов

Колея (по центру траков)

В процессе работы тракторист управляет оборотами дизеля. Выжимание педали газа увеличивает обороты дизеля и, как следствие, обороты генератора. Реостатное сопротивление, управляющее электрической частью, изменяет значение автоматически. При постоянной тяговой нагрузке трактор постепенно набирает скорость. При возрастании нагрузки, при тех же оборотах двигателя, он замедляет скорость и увеличивает тяговое усилие. Благодаря плавному электронному управлению соотношением скорость/тяговое усилие, тракторист включает в трансмиссии только две передачи: вперед и назад.

Генератор и электродвигатель располагаются в центре, под кабиной, двигатель – спереди, трансмиссия – сзади.

https://youtube.com/watch?v=r-X7gBhQucA

Кабина трактора ДЭТ-250

Рабочее место тракториста оборудовано комфортно, кабина дает хороший обзор, рычаги управления и контрольные приборы расположены эргономически. Кабина рассчитана на двух человек – тракторист находится справа по ходу движения, слева предусмотрено место для помощника. Конструкция позволяет работать на тракторе ДЭТ-250 круглый год при любой погоде, в том числе при морозах -20 градусов Цельсия. Опционно производитель предлагает дополнительную систему обогрева рабочего места.

Модификации трактора ДЭТ-250

Базовая разработка ДЭТ-250 оказалась настолько удачной, что в процессе эксплуатации менялись только траки на расширенные, при необходимости работы на заболоченных почвах. Остальные варианты машины отличались навесным оборудованием, без изменений в самом тракторе.

Самым распространенным оборудованием для этой спецтехники стали бульдозерный отвал, навешиваемый спереди, и рыхлитель почвы, навешиваемый сзади. Отвал и рыхлитель обычно устанавливались одновременно, дополняя друг друга.

Эта модификация получила отдельное название бульдозер-рыхлитель (трактор) ДЭТ-250М2Б1Р1. Технические характеристики бульдозера совпадают с характеристиками базовой машины. Индекс М2 в наименовании говорит о незначительных изменениях в конструкции, касающихся усиления некоторых узлов.

Трактор ДЭТ-250 выпускался без изменений с 1957 по 2002 год.

В 2002 году провели модификацию: заменили дизель на ЯМЗ-7511, усилили ходовую часть, улучшили систему охлаждения, повысили комфортабельность кабины. В улучшенном виде под наименованием ДЭТ-320 трактор выпускался до 2007 года и был снят с производства как морально устаревший.

Начиная с 2007 года, в серию запустили ДЭТ-400 с улучшенной системой управления. В нем предусмотрели возможность использовать тракторный высоковольтный генератор в качестве автономного источника электроэнергии, установили бортовой компьютер и заменили механическую систему управления на бесконтактную.

В 2012 году дизель-электрический трактор прошел последнюю на сегодняшний день модификацию. На него установили импортный двигатель и гидравлическую систему последнего поколения, управляемую джойстиком.

Достоинства и недостатки трактора ДЭТ-250

неприхотливость к условиям работы и климату;
неприхотливость к топливу;
легкодоступность запчастей и отличная ремонтопригодность в полевых условиях.

сложность электрической трансмиссии – для обслуживания требуются специальные знания.

Контроль рабочих жидкостей производится не реже, чем через 10 000 часов работы.

Контроль состояния электрооборудования выполняется постоянно. Особого внимания требуют места соединений проводов и состояние изоляции.

Устройство и особенности эксплуатации

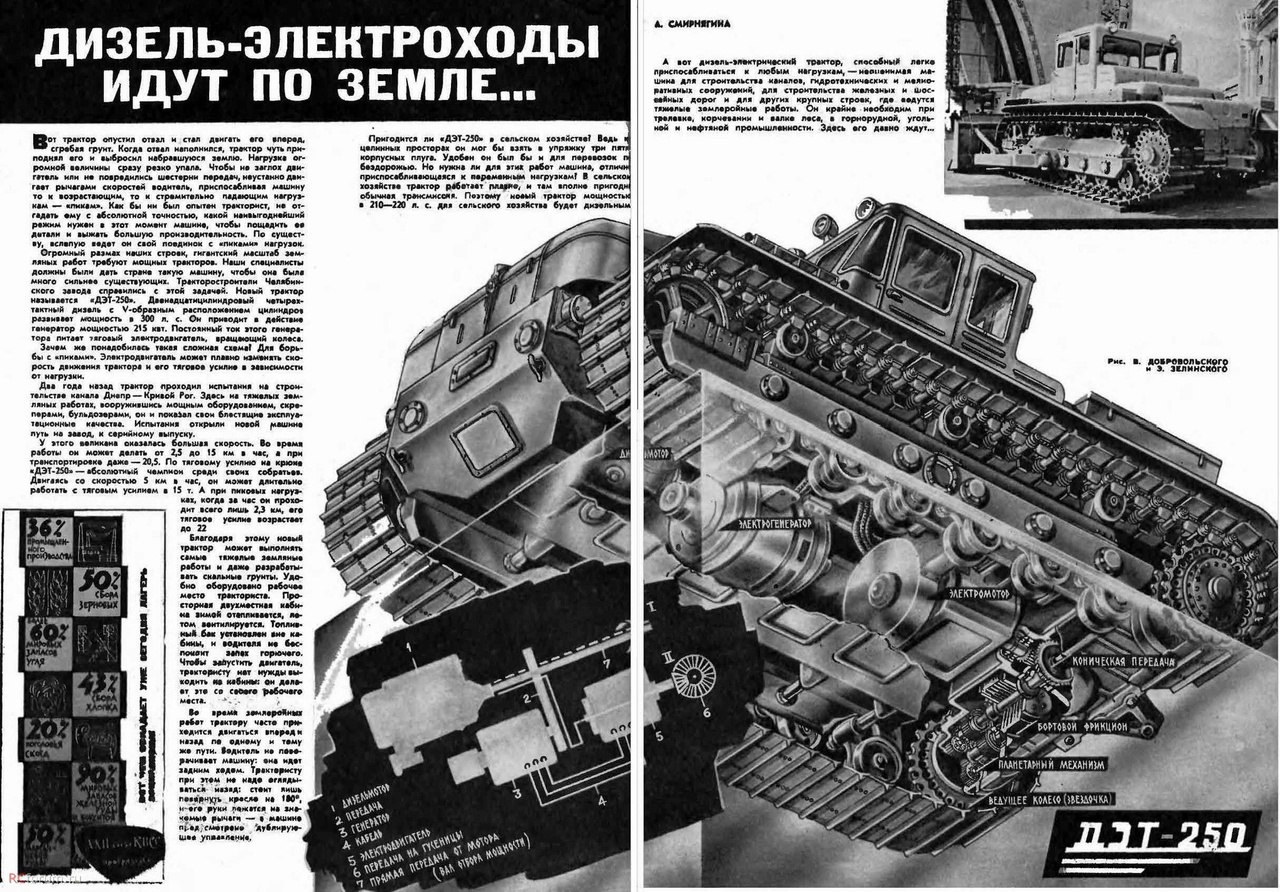

Компоновка ДЭТ 250 является стандартной для машин подобного типа (сзади – трансмиссия, спереди – двигатель). Основу корпуса составляет мощная герметичная сварная рама. Элементы закреплены на ней с использованием различных механизмов. Ходовая часть не имеет особенностей, помимо габаритов и массы. Сварные тележки сделаны в форме прямоугольного сечения, они жестко связаны с основной рамой. Для опоры гусеничной ленты используется 12 катков (по 6 с каждой стороны). Количество поддерживающих катков – 4 с каждой стороны. В ее состав входят 56 звеньев с шагом 218 мм. Натяжение гусеницы регулируется с использованием гидравлического механизма.

В бульдозере применяется электромеханическая трансмиссия бесступенчатого типа, функционирующая от постоянного тока. Регулировка скорости происходит без переключения передач с учетом уровня внешней нагрузки. В конструкцию трансмиссии входит постоянно замкнутая многодисковая муфта фрикционного типа. Сама трансмиссия имеет сложную конструкцию и является наиболее проблемным элементом. В состав силовой передачи входят тяговый электродвигатель ЭДН 196, сложные планетарные механизмы, генератор модели ГПА 222, основная передача и конечная передача. В приводе генератора располагается косозубый цилиндрический мультипликатор. Трансмиссия имеет 2 передних и 2 задних передачи и обеспечивает необходимую маневренность.

Для поворота применяются планетарные 2-ступенчатые механические редукторы. В конструкцию машины входит надежная ленточная система тормозов плавающего типа.

Гидравлическая система состоит из 2 аксиально-поршневых силовых насосов с давлением 10 МПа. Также присутствует вспомогательная гидросистема, комплектуемая одним насосом, способным поддерживать аналогичное давление в контурах. Основными рабочими органами бульдозера являются отвал полусферической формы, выполненный из прочного металла, и рыхлительное однозубое оборудование.

В сравнении с другими советскими машинами ДЭТ 250 выделяется высоким уровнем комфорта для оператора. На все модификации устанавливается цельнометаллическая кабина, рассчитанная на 2 человек. Кабина монтируется на специальных рессорах, сокращающих колебания, проявляющиеся при работе техники. В салоне присутствует автономный отопитель, отлично прогревающий салон даже при экстремально минусовой температуре. Для работы в жаркое время предусмотрен специальный вентилятор, входящий в базовую комплектацию. Сиденье отличается удобной конструкцией и имеет несколько регулировок.

Приборная панель построена так, чтобы оператор без напряжения отслеживал основные параметры машины. Индикаторы и органы управления сгруппированы и разбиты по секторам для упрощения работы

Кабина максимально защищена от пыли и шума, что с учетом специфики эксплуатации ДЭТ 250 особенно важно. Опционально заказчику предлагается дополнительное утепление салона. Обслуживание бульдозера упрощено

Кузов капотного типа предоставляет доступ к ключевым системам. Элементы машины отличаются повышенным запасом прочности, потому необходимость в ремонте возникает довольно редко. При регулярном обслуживании техника функционирует несколько лет с максимальной отдачей. Главной проблемой ДЭТ 250 является ненадежная и сложная трансмиссия, остальное оборудование оператор может отремонтировать в полевых условиях

Обслуживание бульдозера упрощено. Кузов капотного типа предоставляет доступ к ключевым системам. Элементы машины отличаются повышенным запасом прочности, потому необходимость в ремонте возникает довольно редко. При регулярном обслуживании техника функционирует несколько лет с максимальной отдачей. Главной проблемой ДЭТ 250 является ненадежная и сложная трансмиссия, остальное оборудование оператор может отремонтировать в полевых условиях.

Кабина

Управление трактором осуществлялось из металлической кабины. Она оснащалась утеплением, а также обширным остеклением. Именно это делало её удобной для расположения водителя, а также управления при движении вперед и назад. Отличительной особенностью являлось расположение кресла водителя – с правой стороны кабины. Непосредственно само управление выполнялось при помощи рычагов, руль отсутствовал. В кабине имеется печка. Но при этом вентиляция отсутствует.

Особой комфортабельностью по нынешним меркам кабина не отличалась. Но на момент создания самого трактора она была достаточно удобной. Имеется кресло для пассажира, а также присутствует возможность регулировки водительского места по высоте. Летом можно было открывать окошки для вентиляции.

Модификация трактора ДЭТ-250

Трактор ДЭТ-250 по причине своей функциональности и уникальности продолжал выпускаться до 2013 года. Но в силу давности разработки самой по себе на сегодняшний день модель является устаревшей. Продолжением данной линии стал трактор ДЭТ-320.

Отличительными особенностями данной модели, выпускаемой с 2002 по 2007 год стали следующие:

используется жидкостная система охлаждения, при этом радиатор расположен фронтально (применяется управляемый из кабины вентилятор для дополнительного охлаждения);
ходовая часть усилена при помощи:
- лонжеронов, установленных на раму тележки;
- использованы торсионы, имеющие равную жесткость;
использована модифицированная кабина:
- установлен обновленный стеклопакет;
- улучшена звуковая и тепловая изоляция;
- смонтирован кондиционер;
аккумулятор из кабины вынесен на переднее левое крыло.

Основные характеристики ДЭТ-320:

двигатель ЯМЗ – 7511;
мощность, л.с. – 350;
тягловый класс – 25;
максимальная эксплуатационная масса, т – 46.

Трактор ДЭТ-320

В 2007 году трактор ДЭТ-320 полностью был снят с производства. При этом в серию была запущена новая модель – ДЭТ-400. Основными особенностями конструкции данной модели стали следующие:

надежность всех электрических машин, ресурс их работы увеличен в два раза по сравнению с предыдущими моделями аналогичных тракторов ЧМЗ;
при наличии такой необходимости силовой генератор трансмиссии может быть использован как генераторная дизельная электростанция;
система управления является бесконтактной – нет необходимости прикладывать существенные усилия для переключения передач, управления движением;
имеется бортовой компьютер, снабженный жидкокристаллическим дисплеем.

На рассматриваемого типа модификацию можно устанавливать следующее дополнительно докупаемое оборудование:

предпусковой подогреватель типа ПЖД 30Е;
возможен монтаж грунтозацепов типа «шпоры»;
специальный сферический отвал для каменного угля.

Трактор ДЭТ-400

В 2012 году модель ДЭТ-400 была модифицирована. Обновленная версия стала обозначаться как ДЭТ-400М. Наиболее существенными обновлениями данной техники стали следующие:

все ведущие колеса, а также направляющие, катки и гусеницы используются от Caterpillar;
вместо отечественного ЯМЗ стал монтироваться Cummins – собирается он в Великобритании;
при сборке устанавливается принципиально новая, отличная от старой модели, гидравлическая система – управление осуществляется при помощи джойстика.

ДЭТ-400М

Рассматриваемого типа модели являются универсальными, все они имеют одно предназначение. Могут использоваться не только как обычные бульдозеры, но и как рыхлители. Возможно установка дополнительного навесного оборудования следующего типа:

ямобур;
крановая установка (применяется для монтажа опор линий электропередач);
траншейный экскаватор.

Каждая модификация имеет свои особенности, достоинства и недостатки. Перед приобретением стоит внимательно ознакомиться со всеми ними, спецификой работы.

Особенности устройства кабины

Кабина трактора ДЭТ-250 на момент начала производства считалась очень удобной. Она оптимально утеплена, отапливается, хорошо освещена за счет качественного остекления, защищена от шума и пыли. Удобство управления транспортом обеспечивается следующими техническими решениями:

место для водителя находится справа;
в конструкции предусмотрена регулировка сидения по высоте;
за счет рессор уменьшены колебания, при помощи эластичной подвески обеспечивается плавный ход;
датчики управления разнесены в разные части приборной доски, это защищает оператора от случайных действий;
металлический корпус гарантирует безопасность водителя;
трактор не имеет руля, управление выполняется с помощью рычагов.

Однорычажное управление трактором ДЭТ-250

Но, по меркам настоящего времени, кабину трактора ДЭТ-250 удобной не назовешь. Полностью отсутствует система кондиционирования, установлен только вентилятор, проветривание создается форточкой.
