Трубоукладчик Komatsu D355: технические характеристики

Трансмиссия Торк Флоу

Прогрессивная коробка передач Торк Флоу, собственной разработки компании Комацу, с надёжностью обеспечивает лёгкое и плавное переключение передач, а также осуществляет мгновенное переключение переднего и заднего хода – туда и назад.

В составе оригинальной трансмиссии Komatsu TORQFLOW –

трёхэлементный, одноступенчатый, однофазный гидротрансформатор с жидкостным охлаждением;
коробка переключения передач с планетарной шестернёй и многодисковой муфтой с гидравлическим приводом и принудительной смазкой.

Конструкция трансмиссии построена таким образом, чтобы обеспечивать оптимальный отвод тепла. Переключение передач (три передачи переднего хода и три передачи заднего хода), а также переключение переднего-заднего хода производится при помощи единственного рычага. В любое время на рабочей площадке есть возможность задать оптимальную скорость спецмашины, применительно к конкретной выполняемой работе. Случайное трогание – старт спецмашины с места предотвращается рычажной блокировкой переключения передач и защитным выключателем блокировки нейтральной передачи.

Скорость передвижения трубоукладчика составляет: передним ходом: 1-я передача – 3,5 км/ч; 2-я передача – 6,2 км/ч; 3-я передача – 10,5 км/ч; задним ходом: 1-я передача – 4,2 км/ч; 2-я передача – 7,7 км/ч; 3-я передача – 11,2 км/ч.

Передача конечная – с 2х-ступенчатым редуктором из прямозубой цилиндрической шестерни и планетарной шестерни. Она предельным образом ослабляет сообщение ударной нагрузки на узлы силовой передачи. Сегментные ободья звёздочек закрепляются болтами, и это делает более лёгкой их замену в полевых условиях.

В целях снижения деформирующей нагрузки на узлы трансмиссии производителем трубоукладчика предусмотрена передача вращения через прямозубый цилиндрический и планетарный шестерёночный механизмы. Для быстрой смены сегментной приводной звёздочки применено крепление болтового типа.

Кабина и условия работы машиниста трубоукладчика

В компании Комацу сделали все возможное, чтобы машинист трубоукладчика чувствовал себя комфортно и мог полностью управлять процессом. Стальная кабина изготовлена из стали и обеспечивает оператору необходимый простор, а обогреватель гарантирует поддержание оптимальной температуры даже в сильный мороз.

При этом машина обладает хорошей устойчивостью, благодаря имеющимся противовесам и грамотному расположению кабины водителя. Органы управления находится в непосредственной близости, что позволяет управлять основными функциями трубоукладчика одной рукой. Устройство регулирования позиции противовеса находится возле кресла машиниста. При этом само сидение имеет гидроподвеску, позволяющую работать долгое время, без перерыва и чрезмерного утомления.

Большой плюс трубоукладчика Комацу d355с— наличие демпферов под кабиной, которые уменьшают тряску и обеспечивают больший комфорт для машиниста. Кроме того, такая особенность повышает срок службы оборудования. Для обеспечения безопасной работы для оператора предусмотрены следующие виды защит:

Сигнализация о слишком высоком подъеме. Защищает от нарушения целостности узлов при повреждении троса.
Сигнализатор кинетического момента. Сигнализирует водителю о потребности в регулировке позиции стрелы.
Индикатор нагрузки. Помогает сразу определить оптимальный диапазон и грузоподъемность с учетом угла подъема стрелы.

Особенности и устройство

Краны-трубоукладчики состоят из базовой машины, трансмиссии, системы управления, многочисленных датчиков и навесного оборудования.

Особенности навесного оборудования заключаются в отсутствии поворотного механизма стрелы. Это обусловлено тем, что монтаж труб происходит в одном и том же направлении и перемещать груз по горизонтали просто не требуется.

Ходовое оборудование гусеничных кранов-трубоукладчиков также имеет некоторые отличительные черты. Условия работы таковы, что техника должна постоянно находиться на краю траншеи.

Для повышения устойчивости крана и безопасности процесса разработчики качественных кранов предусматривают устройство более широкой гусеничной ленты со стороны расположения стрелы.

Кабина оператора находится в задней части машины. Большая ее часть сделана из высокопрочного стекла, что увеличивает обзор водителя. Это необходимо для более точного и быстрого проведения грузоподъемных работ.

Особые требования предъявляются к прочности материала устройства крана, так как кран-трубоукладчик практически все время эксплуатации находится вдалеке от сервисных центров. Техника изготавливается таким образом, чтобы предотвратить серьезные поломки, а в случае выхода из строя какой-либо детали ее можно было легко заменить.

Управление лебёдкой и другим рабочим оборудованием трубоукладчика

Гидравлической лебёдкой трубоукладчика Комацу D355 обеспечивается неизменная точность и плавность во всех операциях. Легко перемещаемые рычаги с коротким ходом облегчают точность в управлении перемещением труб и не допускают их непредусмотренного раскачивания и случайного повреждения.

Рычаги управления стрелой и крюком – независимые, они установлены на одной стороне вместе с регулятором высокой и низкой скорости, так что обеими данными функциями есть возможность управлять одновременно одной рукой. Кроме того, на противоположной стороне размещаются органы управления передвижением, которыми обеспечивается совместное управление передвижением спецмашины и перемещением труб.

Исключительная управляемость достигается благодаря работе гидравлического привода. 2 силовые передачи с 2-мя барабанами надёжным и независимым образом управляют приводами стрелы и крюка. Это значит, что выполнение каждой из 2-х функций нет необходимости согласовывать с выполнением другой. Передача усилия от гидромотора производится через многодисковый фрикцион, который оборудован узлом торможения.

Двигатель Komatsu D355

Трубоукладчик укомплектован четырёхтактным рядным шестицилиндровым дизельным двигателем Komatsu SA6D 140-2, жидкостного охлаждения, с турбонаддувом. Рабочий объём мотора равен 15,24 литров. Диаметр цилиндра равен 14О мм, ход поршня составляет 165 мм. Мощность данного силового агрегата составляет: полная (SAE J1995) – 277 кВт (377 лошадиных сил), при номинальной частоте вращения 2 000 об/мин; полезная – (ISO 9249 / SAE J1349) – 265 кВт (361 лошадиных сил), также при 2 000 об/мин.

Дизель Komatsu SA6D 140-2 оборудован непосредственным впрыском дизтоплива, механическим вентилятором, воздухоочистителем, генератором переменного тока, водяным насосом, смазочным насосом, глушителем и топливным насосом, механическим всережимным регулятором оборотов. Смазка осуществляется принудительным способом, при помощи шестерёнчатого насоса; в системе установлен полнопоточный фильтр. Сухой воздухоочиститель с автоматическим пылеотсасывающим устройством обеспечивает более длительную службу фильтрующего элемента, имеется пылеуказатель для упрощения процесса регулярного технического обслуживания.

Трубоукладчики данной модели оснащаются автономными предпусковыми подогревателями внутреннего сгорания, которые разогревают дизельный двигатель, силовую передачу и аккумуляторный ящик. Нагреватель электрический, с внешним источником питания, способен всегда поддерживать силовой агрегат в тёплом состоянии.

https://youtube.com/watch?v=KNNeG5V5Zaw

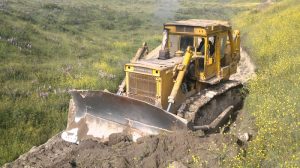

Особенности и преимущества Komatsu D355A

Назначение этой техники стандартное: выравнивание грунта, засыпка траншей, разработка карьеров и возведение насыпей. В работе она зарекомендовала себя надежной и исполнительной, что способствовало ее появлению на различных промышленных, строительных участках во всех климатических зонах:

Установленный двигатель Д-355 с жидкостным охлаждением обеспечивает выполнение работы повышенной сложности на протяжении длительного времени.
Эргономичная гусеничная база гарантирует хорошую маневренность и маленький радиус поворота.
Исполнение в 2 вариантах конструкций: стандартный и трубоукладчик с широкими гусеницами.
Обустроенное рабочее место, эргономичное устройство кабины, снижающие усталость и повышающие работоспособность оператора.
Кабина с высокой степенью безопасности: полным обзором, съемным задним стеклом, регулируемыми стеклами заднего вида, солнцезащитой.

Устройство бульдозера

На момент выпуска этой модели в ней стоило выделить новшества, которые обеспечили ей популярность:

Отвал — базовый, прямой с гидравлическим перекосом 1000 мм, емкостью 11,4-16,6 м³. Представляет коробчатую конструкцию, с листом криволинейного профиля, приваренного впереди. Износостойкость рабочего органа повышается за счет закрепления на трущихся частях легированных пластин. В самой нижней части устанавливаются ножи из стали, легированной бором и никелем.
Удобство оператора. Импортная техника была показателем комфорта. Уже на тот момент в кабине устанавливались кресла с амортизатором, регулируемым в 3 направлениях. Таким же удобным являлось и эргономичное расположение приборной панели относительно оператора.
В ходовой предусмотрен постоянный контакт башмака и тележки катка, что обеспечивает повышенную проходимость за счет хорошей передачи тягового усилия. Плавность хода смягчает удары, продлевая ресурс.

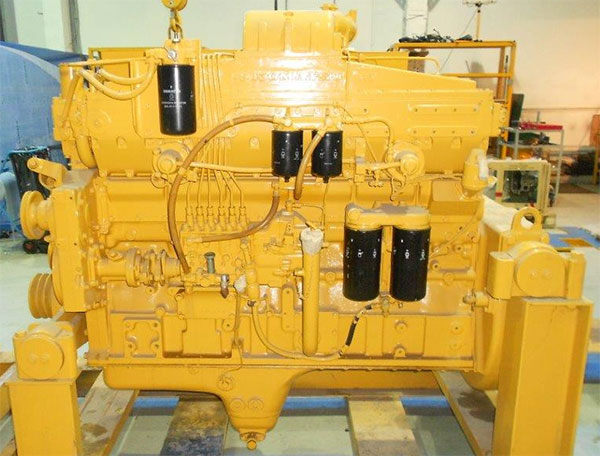

Двигатель бульдозера Komatsu D355 SA6D155-4А

Двигатель

Силовой агрегат SA6D155-4А собственной разработки и производства. Это одно из первых поколений двигателей, в которых устанавливалась доведенная до совершенства система использования отработанных газов:

Турбонаддув, позволяющий увеличивать мощность без расширения объема цилиндров. Турбина нагнетает и обогащает газобензиновую смесь воздухом, подавая его под высоким давлением. Оно поддерживается отработанными газами самого двигателя.
Воздухоочиститель.
Жидкостное охлаждение.

Параметры:

V — 19,3 л;
кВт — 410 или 306 л. с.;
крутящий М — 1760 Нм;
частота вращения — 2000 об./мин.;
Ø цилиндра — 155 мм х 6 шт. с верхним расположением.

Выдерживает бульдозер Комацу Д-355 расход топлива в пределах 75-80 л/час при средней нагрузке. Бак на 750 литров рассчитан на 10 часов производства.

Трансмиссия

Гидростатическая трансмиссия (ГСТ) обеспечивает высокую скорость перемещения и большую инерционную силу. Производитель «Коматцу» устанавливает трансмиссию собственной разработки:

4-скоростная КПП поддерживает S — 13 км/ч ↑ и 2 км/ч ↓.
Многодисковая муфта сцепления оснащена планетарными шестернями и принудительной смазкой. На главной передаче установлены конические шестерни.

Рулевое управление облегчено за счет комплектации ножными тормозами и «мокрой» муфтой.

Гидравлика бульдозера Komatsu D355

Гидравлика

Шестеренчатый насос обеспечивает расход 396 л/мин. Система оборудована золотниковыми клапанами, контролирующими давление.

Кабина

Бульдозер Комацу Д-355, габаритные размеры которого определяют и просторную кабину управления, рассчитан на длительное время работы. Салон вместительный, герметичный и изолированный от внешнего шума. Двойное остекление, антикоррозионное покрытие. Сталь изготовления каркаса с добавлением марганца для повышения сопротивления холоду. Для работы ночью на корпусе установлены 4 мини-прожектора.

Управление

Сравнивая с современными моделями бульдозер Комацу Д-355, управление без наличия электроники и автоматики можно считать преимуществом. Механическое управление замедляет работу, но в плане ремонта по скорости и стоимости — это несомненный плюс.

Элементы ходовой части бульдозера Komatsu D355

Ходовая часть

Базируется конструкция на цельной раме из кремний-марганцевых сталей. В бульдозере Комацу Д-355 устройство ходовой подвижно. В отличие от жесткой конструкции, которая имеет недостаток в виде опоры всей массы только на 2 точки, при движении через твердую преграду, башмаки меняют свое положение в пространстве. Это своеобразная амортизация жесткой техники, которая обеспечивает ее щадящую эксплуатацию.

Ремонт и ремонтопригодность

Чем проще устроен механизм, тем выше его ремонтопригодность, не стоит также забывать о технической преемственности всего модельного ряда. Рабочий элемент представляет собой систему гидравлики, состояние которой зависит от нескольких составляющих:

ежедневное техобслуживание гидравлики, своевременная замена масла, фильтров;
работа под нагрузкой только при прогретом масле и при допустимых уличных температурах;
использование фирменного масла.

Заключение

Поскольку эта модель уже снята с производства, найти ее можно только в подержанном виде. Стоимость бульдозера, выпущенного до 90 года, составит 1,2-4 млн. рублей, более новая техника, 94-97 гг., — 4,4-8,3 млн. рублей.

Кабина и рабочее место оператора трубоукладчика

Стальная кабина трубоукладчика предоставляет оператору достаточный простор и комфорт. Мощный и высокопроизводительный обогреватель способен сохранять во внутреннем пространстве кабины тепло даже в экстремально холодную погоду и суровые морозы. Герметизация кабины очень хорошая, дающая достойную не только тепло-, но ещё и пыле-, и шумовиброзащиту.

Кабина трубоукладчика Komatsu D355 в значительной степени остеклена, и оператор спецмашины благодаря этому имеет возможность полного обзора всего, что происходит на площадке, где работает его спецтехника. Также оператору всегда доступен максимальный визуальный контроль в отношении отдельных узлов трубоукладчика.

Кабины трубоукладчиков производитель оборудует системами защиты от аварийных воздействий. Для этого служат стальные вставки, усиливающие всю конструкцию кабины, а также предусматривается возможность установки защитных решёток.

Органы управления движением и рабочим оборудованием трубоукладчика сконструированы в полном соответствии с актуальными требованиями эргономики – все они являются достаточно удобными и расположены буквально под рукой. Объединённые друг с другом тормоза и муфты рулевого механизма обеспечивают чуткое и безотказное рулевое управление. Регулятор расположения противовеса располагается рядом с креслом оператора. Кресло это, оборудованное гидравлической подвеской, помогает работать долгими сменами производительно и без прихода утомления.

Подвеска кабины базируется на демпферах вязкостного типа, что в значительной степени смягчает тряску и вибрационную нагрузку на рабочее место, создаёт уютную обстановку для оператора и увеличивает общий эксплуатационный ресурс узлов и деталей.

Основное управление действиями крана: передвижением его стрелы и крюка производится тремя рычагами, которые соединены с сервоприводом гидравлического типа. В обязательном порядке трубоукладчики Комацу оборудуются специальной системой мониторинга. Датчики, которые входят в её состав, располагаются на устройствах, которые обладают электронными элементами управления. Поступающие от данной системы сведения тут же оперативно обрабатываются центральным блоком и поступают на пульт управления оператора трубоукладчика Komatsu D355. В оборудование встраивается защита, которая даёт возможность избегать ошибок в управлении. У рычага, которым производится переключение режимов действия подъёмного механизма, предусматривается специальный блокировочный узел.

Есть индикатор кинетического момента. Он представляет собой защитное устройство, которое предупреждает оператора о том, что достигнуто предельное положение подъёма, а также уведомляет его о необходимости регулирования положения стрелы. Специальное устройство сигнализации о чрезмерном подъёме предназначено для предупреждения оператора о чрезмерном подъёме роликового блока крюка, предотвращения повреждений ответственных узлов оборудования в случаях обрыва троса. Индикатор нагрузки поддерживает высокий уровень безопасности трубоукладочных работ, помогая оператору с первого взгляда определять приемлемый рабочий диапазон и расчётную грузоподъёмность, в соответствии с углом подъёма стрелы.

Преимущества спецмашины

Среди других подобных машин бульдозер выделяется рядом достоинств:

Преимущества Комацу Д355 – работа в тяжелодоступных местах

Прочность грунтозацепов позволяет эффективно двигаться по любому грунту.
Маневренность дает возможность работать даже в ограниченном пространстве.
Кабина защищает водителя от любых неблагоприятных условий работы.
Двигатель снабжен особой системой охлаждения. Благодаря ей сложные работы можно выполнять на протяжении длительного промежутка времени.

На корпусе бульдозера расположены козырьки от солнца и зеркала заднего вида. С их помощью можно осуществлять деятельность в любую погоду и в любых условиях.

Назначение

Трубоукладчик рассчитан на работы по монтажу труб, имеющих линейную конструкцию. Эта спецтехника предназначена для установки трубных конструкций во всех типах местности. В числе прочего она может работать в зонах бездорожья, в том числе на равнинах, в горах, пустынях и на болотах. Трубоукладчик пригоден для эксплуатации в различных природных зонах, включая районы как с жарким, так и с холодным климатом.

Параметры спецтехники:

длина шесть метров;
ширина – 4,4 метра;
высота – 4 метра;
длина гусениц опорная – 3750 миллиметров;
гусеничная колея – 2550 мм;
показатель давления на почву – 0,9 килограмм на квадратный сантиметр;
величина поверхности опоры трубоукладчика – 6,45 м2.

Эксплуатационная масса D355C-3 составляет 57,850 тонны. Ее грузоподъемность (максимальная) – 92 тонны. Величина бака под горючее равна 640 литрам.

Устройство и особенности эксплуатации

Комацу D355 отличается широкой сферой использования. Выполнять различные операции бульдозеру помогают особенности конструкции. Данная модель имеет простое исполнение и характеризуется надежностью основных узлов, которые обеспечивают большой ресурс работы. Основные элементы техники выпускаются японским брендом самостоятельно, благодаря этому качество бульдозера остается стабильно высоким.

В основу Komatsu D355 заложена рама из стали повышенной прочности. Она обеспечивает надежность конструкции. Ходовая часть бульдозера отличается высокой технологичностью. Несмотря на то, что первые модели техники появились довольно давно, в них уже использовались К-образная конструкция тележки катка, обеспечивающая ряд преимуществ. Технология поддерживала постоянный контакт каждого гусеничного звена и катка. За счет этого движение становилось более плавным, а ударные нагрузки существенно снижались, что продлевало ресурс работы бульдозера. Также ходовая часть с К-образной конструкцией тележки улучшала передачу тягового усилия, повышая проходимость машины.

Характеристики ходовой части:

подвеска – независимая с балансирной поперечной балкой;
количество опорных катков (с каждой стороны) – 7 штук;
тип гусеницы – сборная с грунтозацепами высокой прочности;
количество башмаков (с каждой стороны) – 39.

Комацу D355 оснащался трансмиссией Torqflow собственного производства. В ее состав входили следующие элементы:

4-скоростная коробка передач (присутствовали передние и задние скорости);
многодисковая муфта сцепления;
гидротрансформатор;
механизм принудительной смазки.

Система рулевого управления комплектовалась ножными тормозами и «мокрой» муфтой, упрощающими процесс маневрирования. Справа от маховика располагалась коробка отбора мощности, подающая усилие на коленчатый вал.

Характеристики трансмиссии:

тип – с планетарными шестернями, принудительной смазкой и многодисковой муфтой;
главная передача – конические спиральные шестерни.

Гидравлическая система имеет простую конструкцию и осуществляет работу от насоса шестеренчатого типа, выдающего поток жидкости мощностью 396 л/мин. Система оборудована масляным баком и золотниковыми клапанами контроля.

На Komatsu D355 устанавливается стальная кабина повышенной прочности с двойным остеклением. Конструкция выполнена из металла, прошедшего специальную обработку и имеющего антикоррозийное покрытие. Благодаря этому бульдозер легко переносит агрессивную внешнюю среду. Салон отличается большой вместительностью, внутри располагаются вентилятор и обогреватель, поддерживающие комфортные температурный режим. Шум в кабину практически не проникает. Бульдозер позволяет работать в темное время суток за счет 4 мощных фар. Также кабина имеет повышенную защиту от деформаций и обеспечивает максимальную безопасность для оператора.

Комацу D355 представляет старое поколение. Электронные системы управления на бульдозере практически не используются. Основные операции выполняются вручную, что замедляет процесс. Отсутствие электроники делает технику более неприхотливой.

С бульдозером применяется различное навесное оборудование. В качестве базового устройства используется прямой регулируемый отвал. Дополнительно модель может комплектоваться рыхлителем с изменяемым углом рыхления, откосниками, лебедками, открылками, уширителями. Также для техники предлагаются более широкие гусеницы, позволяющие передвигаться по болотистой местности.

Ремонтопригодность является сильной стороной Komatsu D355. Специальное оборудование для проведения текущего ремонта не потребуется, отдельные операции водитель сможет выполнить самостоятельно.

Управление и комфортность в трубоукладчике

Трубоукладчик Komatsu D355C обеспечивает удобное и эффективное управление благодаря своим техническим характеристикам и особенностям.

Управление:

Трубоукладчик оснащен современной системой управления, которая позволяет оператору контролировать все функции и операции машины.
Управление производится с помощью интуитивно понятного джойстика, который обеспечивает плавное и точное управление.
Машина имеет систему автоматического управления, которая позволяет настройку параметров работы в соответствии с требованиями конкретного задания.

Комфортность:

Операторский кабинет трубоукладчика оборудован всем необходимым для комфортной работы оператора.
Кабина имеет просторное пространство с хорошей видимостью, что обеспечивает оптимальные условия для контроля работы машины.
Кабина оснащена регулируемыми сиденьем и рулем, а также системой климат-контроля, что позволяет оператору настроить рабочую среду в соответствии со своими предпочтениями.
Уровень шума в кабине минимален благодаря эффективной системе шумоизоляции, что снижает утомляемость оператора.

В итоге, трубоукладчик Komatsu D355C обеспечивает идеальное сочетание управления и комфорта, что позволяет оператору эффективно выполнять свою работу.

Рабочее оборудование для трубоукладки

Трубоукладчик Комацу D355 обладает серьёзной грузоподъёмностью и идеальным образом подходит для работы на обширных трубоукладочных объектах и площадях, везде, где требуется укладка труб диаметром более 48-ми дюймов. Рабочий радиус труб, с которыми работает данная спецмашина – от 1,3 м до 8,5 м.

Скорости крюка (при пустом барабане) на подъёме и опускании одинаковые – 6,8 м/мин (низком), 13,3 м/мин (высоком). Стрела имеет конструкцию коробчатого сечения. Она изготовлена из стали, которая имеет высокую прочность на разрыв, и предназначается для тяжёлых режимов работы. Стрела с проводным управлением снабжается автоматическим устройством остановки в положении максимального подъёма, который предотвращает чрезмерный подъём стрелы. Длина стрелы составляет 8,56 метров. Её масса равна 2,52 тонны.

Спецмашина оснащена лебёдкой, управление которой имеет гидравлический привод; двумя барабанами; механизмом реверсирования, который позволяет одновременно перемещать и крюк, и стрелу. Гидравлический привод оборудован планетарным редуктором. Габариты у частей этой лебёдки следующие: барабан крюка – 290 мм диаметр х 334 мм ширина; барабан стрелы 290 мм диаметр х 166 мм. Тросоёмкость равна: крюк (с прикреплением) – 20 мм х 95 м; стрела (с прикреплением) – 20 мм х 65 м; крюк (max) – 20 мм х 190 м; стрела (max) – 20 мм х 80 м.

Противовесы представляют собой сегментные пластины по 15ЗО килограммов весом. Всего предусмотрено шесть пластин. Управление оснащено гидравлическим приводом. Суммарная масса оборудования (в том числе шесть пластин, раму и гидравлические цилиндры) составляет 12 900 килограммов.

Барабан желобчатого типа для троса крюка с оптимизированным роликом не допускает неравномерных наматываний троса, уменьшает его боковые соскальзывания у края барабана. А выверенное местоположение ролика барабана помогает исправлять отклонения в направлении троса в начале наматывания. Раскачивание труб, вероятность их случайных повреждений вследствие резких остановок в процессе подъёма или опускания предотвращаются гидропередачей на приводе перемещения крюка.
