Особенности и преимущества
Первая модель погрузчика появилась в 2006 году, при ее разработке применялись технологии компаний JCB, Manitou, Terex Lifting и других.

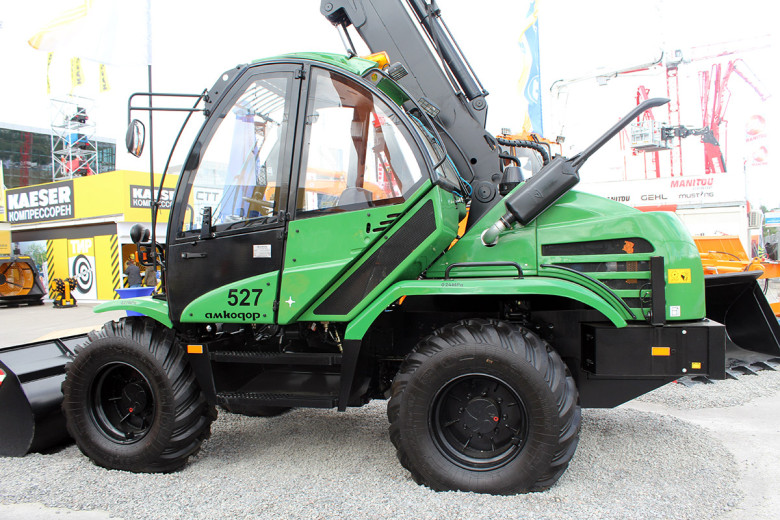

Погрузчик с телескопической стрелой Амкодор 527 современного типа широко применяется при выполнении работ на небольших строительных площадках, где применение крупногабаритной техники невозможно. Это обусловлено небольшими габаритами машины. Популярна она не только в строительной отрасли, но и в сельском хозяйстве, на складах.
Привод погрузчика – 4х4, шасси устанавливается самоходное, а задний мост – управляемый. Мощность и производительность техники обусловлена установкой качественного силового агрегата. Салон проработан до мельчайших деталей, что гарантирует удобство оператора при работе.
Расширить область применения телескопического погрузчика Амкодор 527 можно за счет установки дополнительных рабочих органов:
- ковшей разной вместительности;
- вилочного захвата;
- захвата для бревен.
Несмотря на скромные габариты, техника очень функциональна. Она может применяться при монтаже строительных конструкций, погрузке и разгрузке обломочных, штучных и сыпучих материалов.
Особенности эксплуатации фронтального погрузчика
Этот тип грузоподъемной техники комплектуется преимущественно . Они отличаются объемом, формой и конструкцией. Воздействие ковшу придает рычажный механизм наклона. Этот узел исполняется в двух конфигурациях: Z-и H-образной. Первая характеризуется повышенным импульсом отрыва, вторая – большими углами запрокидывания ковша.
Области эксплуатации фронтального погрузчика включают:
- отгрузку сыпучих материалов;
- уборку снега, строительного и прочего мусора;
- укладку трубопроводов;
- рытье котлованов.
Специалисты портала по реализации спецтехнике рекомендуют особое внимание уделять материалу ковша. Он должен соответствовать условиям эксплуатации
При работе на твердых породах, грунте, потребуется ковш с усиленной кромкой, изготовленной из высокопрочной стали.
Характеристики телескопических погрузчиков
Телескопический погрузчик – универсальная многофункциональная машина, сочетающая в себе качества автомобильного крана, вилочного и фронтального погрузчиков. Телескопические погрузчики могут использоваться для погрузочно-разгрузочных, строительно-монтажных и грузоподъемных работ, уборки территорий, обслуживания разнообразных объектов, в том числе энергетических, выполнения специальных работ в различных отраслях.
История телескопических погрузчиков
Первый телескопический погрузчик был построен в 1977 году британской компанией JCB. Модель JCB 520 оснащалась стрелой грузоподъемностью 2,25 т и высотой подъема груза до 6,4 м. Эта машина положила начало большой серии погрузчиков, которые довольно быстро стали популярными в Великобритании и Европе. В нашей стране телескопические погрузчики стали производиться лишь с 2019 – 2020 гг. компанией «БДМ-Агро».
Общее устройство телескопического погрузчика
Основой машины составляет колесное шасси низкого профиля, на котором размещается рабочее оборудование, силовой агрегат и кабина оператора. Рабочее оборудование выполнено в виде телескопической стрелы с гидравлическим приводом, которая шарнирно монтируется на задней части шасси. На стреле предусмотрен механизм замены рабочего органа, в качестве которого может выступать ковш, вилы, различные горизонтальные и вертикальные захваты, отвал, ножницы, рабочая платформа (люлька), оборудование для транспортировки сельхозпродукции, колес, грузов в мешках и сетках, а также узкоспециализированное оборудование.
Обычно стрела располагается на правой стороне шасси, кабина и силовой агрегат – на левой, так достигается компактность машины. На телескопических погрузчиках высокой грузоподъемности монтируются аутригеры (опоры). Для обеспечения безопасности техника оснащается системами звуковой и световой сигнализации, место оператора огораживается рамой или кабиной с защитой от падающих предметов.
Классификация телескопических погрузчиков
Погрузчики с телескопической стрелой делятся на два конструктивных типа:
С неповоротной стрелой;
С поворотной стрелой.
Также машины могут монтироваться на шасси двух типов:
С жесткой рамой;
С шарнирно-сочлененной рамой.
Наконец, телескопические погрузчики делятся на несколько групп по назначению: универсальные, складские, сельскохозяйственные, строительные, карьерные и т.д. Однако деление это весьма условное, так как машины данного типа могут выполнять широкий круг работ, являясь по-настоящему универсальными.
Характеристики телескопических погрузчиков
К основным характеристикам погрузчиков относятся грузоподъемность, высота подъема груза и вылет стрелы, полная масса, скорость передвижения, колесная формула и мощность силового агрегата. Основная масса машин имеет грузоподъемность 1,3 – 7 т при полной массе 2,5 – 17 т, могут поднимать груз на высоту до 7 – 17 м при вылете до 2 – 14 м. Машины оснащаются моторами мощностью от 30 до 100 л. с., имеют колесную формулу 4х4 и могут передвигаться со скоростями до 40 км/ч.
Основные производители телескопических погрузчиков
Ведущими мировыми производителями машин данного типа являются компании Manitou (Франция) и JCB (Великобритания), также распространена техника Bobcat, Case, CAT, Faresin, Haulotte, JLG, John Deere, AUSA, Magni, New Holland, Terex, Claas, Weidemann. Несколько моделей предлагает белорусский завод «Амкодор», а с недавних пор и российская компания «БДМ-Агро» (г. Краснодар).
Интересные факты о телескопических погрузчиках
Крупнейшим погрузчиком с телескопической стрелой является итальянский Magni HTH 45.14 грузоподъемностью 45 т. Машина длиной 10,7 м весит 58 т, может поднять груз на высоту до 14 м и передвигаться со скоростью до 25 км/ч. Погрузчики этой модели работают на складских комплексах, в карьерах и на различных строительных объектах.
Мне сайт зашел. Все четко, нужен был трактор на дачу. Это еще было прошлым летом. Приехал, техника в раб состоянии. Да и цена вообще отличная. Думаю, обращусь еще как-нибудь.
Фронтальный телескопический погрузчик – особенности
Такой вид специализированной техники, как фронтальный телескопический погрузчик, сочетая в себе надежность, производительность и функциональность, используется во многих сферах деятельности человека.
Один из примеров, погрузчики известной фирмы Manitou – лидера по производству спецтехники, которая является важнейшей составляющей таких отраслей, как:
- Жилищно-коммунальное и сельское хозяйство;
- Складская отрасль и производство;
- Промышленность и все области строительства.
Один из самых востребованных типов спецтехники, выпускаемой французским концерном – погрузчики Маниту серии «М», обладающие высокой производительностью. В числе отличительных преимуществ техники этой серии высокие параметры надежности, проходимости и способности выдерживать довольно серьезные ежедневные нагрузки. Успешно используются в строительстве, при заготовке леса и на других производствах в условиях открытого грунта.
Модификации
JCB постоянно расширяет и обновляет свои модельные линейки, что позволяет ей удерживаться среди лидеров по мировым продажам сельскохозяйственной и строительной техники. Уже вышли 3-е, 4-е, 5-е поколения ее телескопических погрузчиков, последние из которых имеют боковое расположение двигателей и двух-трехсекционные телескопы.
Базовые модели погрузчиков JCB имеют множество модификаций. В частности, наиболее известная сельхозсерия «Agri» выполняется в следующих вариантах:
- Базовом Agri, оснащенным мощностью 100 л.с.,
- Agri Plus с мощностями до 130-ти л.с.,
- Agri Xtra и Agri Super с шестискоростной КПП (полуавтомат) и блокировкой гидротрансформатора.
| Модификации | Agri | Agri Plus | Agri Super | Agri Xtra |
| Мощность, л.с. | 100 | 130 | 130 | 130 |
| КПП, кол-во передач | 4 | 4 | 6 | 6 |
| Серво-джойстик на панели | + | + | + | — |
| Серво-джойстик в сидении оператора | — | — | — | + |
Технические особенности
Разные производители выпускают погрузчики телескопические, достаточно похожие по внешним характеристикам, при этом их функциональные возможности могут значительно отличаться.
На данный момент погрузчики телескопические могут быть оснащены двумя типами рам. Первый тип имеет корытообразные рамы, а второй – две несущие боковые плиты. Чтобы укрепить стрелу первого типа, при ее создании обязательно используется мощный, толстый металл, так как нагрузки она должна выдерживать очень большие. Для второго типа делают несколько отдельных коробов. Но производство такого типа рам требует больших финансовых затрат.
Гидравлическая система и стрела
Присутствие в базовой комплектации телескопического погрузчика этой модели гидравлической разводки для подключения разнообразного навесного оборудования делает эту спецмашины ещё многофункциональнее.
На погрузчики JCB 531-70 Agri устанавливают U-образную стрелу с полностью сварными пластинами (закрывающими). Для повышения прочности количество соединений и точек нагрузки сведён к минимуму – на единой конструкции оголовка стрелы и самой стрелы, а также на цельной примыкающей пластине.
Центрально размещённые гидравлические цилиндры подъёма стрелы и компенсации создают постоянное и равномерное распределение нагрузки.
Стрела на строительном телескопическом погрузчике данной модели устанавливается на шасси низко. Это обеспечивает высокий показатель жёсткости конструкции и максимально возможной обзорности во всех складывающихся в процессе работы положениях.
Для поддержки высокого уровня прочности и долговечности на всех данных спецмашинах применяют значительные перекрытия стрелы – более одного метра. Чтобы обеспечить максимальную защиту, все гидравлические шланги были проведены внутри стрелы.
Гидравлические цилиндры наклона, подъёма и выдвижения удерживаемы при помощи литых опорных кронштейнов. Данное решение тоже способствует увеличению прочности всей конструкции телескопического погрузчика.
Контрольные клапаны разрыва шлангов не допускают значительных разливов рабочей жидкости и серьёзных повреждений, если случится неисправность шлангов.
Насос гидравлической работает со стабильной производительностью 82 литра жидкости в минуту. Величина давления, которое поддерживается в гидросистеме телескопического погрузчика, составляет 241 Бар.
Как выбрать
Среди множества марок и моделей потребитель может запутаться. Как выбрать надежный телескопический погрузчик? Известно, что правильно выбранный агрегат уже за пару лет может полностью окупить себя. А срок службы без ремонта у него длительный.
Телескопическе погрузчики различаются грузоподъемностью и длиной стрелы. Кроме того, к каждому из них прилагается навесное оборудование.
При выборе надо обратить внимание на ряд деталей. В первую очередь, надо решить, в каких условиях будет использоваться устройство и какие характеристики грузоподъемности ему необходимы
Стрела выбирается точно так же. Кроме того, надо обратить внимание на кабину. В ней должно быть комфортно и удобно. Никакие детали не должны мешать обзору.
Экономичность погрузчика тоже имеет очень большое значение.
Например, надо узнать, каков у погрузчика расход топлива. Все ведущие бренды сегодня поставляют надежную технику, но выбирать ее надо под конкретные нужды.
Gehl и MustangManufacturingCo
MustangManufacturingCo принадлежит компании Gehl. Это американская компания, которая выпускают телескопические погрузчики разной грузоподъемности. Именно Gehl принадлежит знаменитая модель DL, которая имеет функцию быстрого присоединения навесных орудий. Благодаря ей на стрелу можно установить даже платформу для подъема рабочих. Поэтому модель нашла свое применение не только в строительстве, но и в различных монтажных и высотных работах.
У Gehl есть также модель Caterpillar, отличающаяся от всех других типов погрузчиков тем, что оснащена джойстиком, который делает многие функции системы автоматическими.
Отличительная особенность техники Gehl в том, что при покупке телескопического погрузчика клиент может самостоятельно выбрать длину стрелы.
Удобство и производительность
Важными техническими характеристиками телескопического погрузчика являются максимальная производительность гидравлики и тип насоса. Данные параметры определяют продолжительность погрузочного цикла и могут серьезно повлиять на расход топлива на тонну перегруженного материала. Если машина работает с активным навесным оборудованием, то значение максимального гидравлического потока на дополнительную выносную линию гидравлики повлияет на производительность операции.
Например, силосно-отрезной захват, работа которого обеспечивается двумя или тремя мощными гидроцилиндрами, сможет функционировать быстрее и эффективнее.
Не менее важными при выборе погрузчика являются тип трансмиссии и удобство ее управления, то есть переключения направления движения и передач, поскольку данные параметры могут серьезно влиять на общую производительность выполняемых работ.
В частности, гидростатическая трансмиссия имеет преимущество перед гидромеханической с точки зрения точности управления ходом, но существенно ограничивает возможности погрузчика при перемещении между рабочими площадками и при буксировании прицепов. При этом вторая разновидность трансмиссии обычно обходится значительно дешевле в эксплуатации и обслуживании.
Безусловно, существуют и другие, более частные особенности погрузчиков, которые также помогут не только обеспечить повышенную производительность, но и снизить эксплуатационные расходы.
К их числу относятся наличие быстросъемного устройства для навесного оборудования, амортизации стрелы, автоматизированных систем смазки и выравнивания колес, реверсивного вентилятора охлаждения, отключения полного привода и многое другое.
Напомним, продать или найти новую или б/у технику вы можете в нашем разделе «Продажа техники».

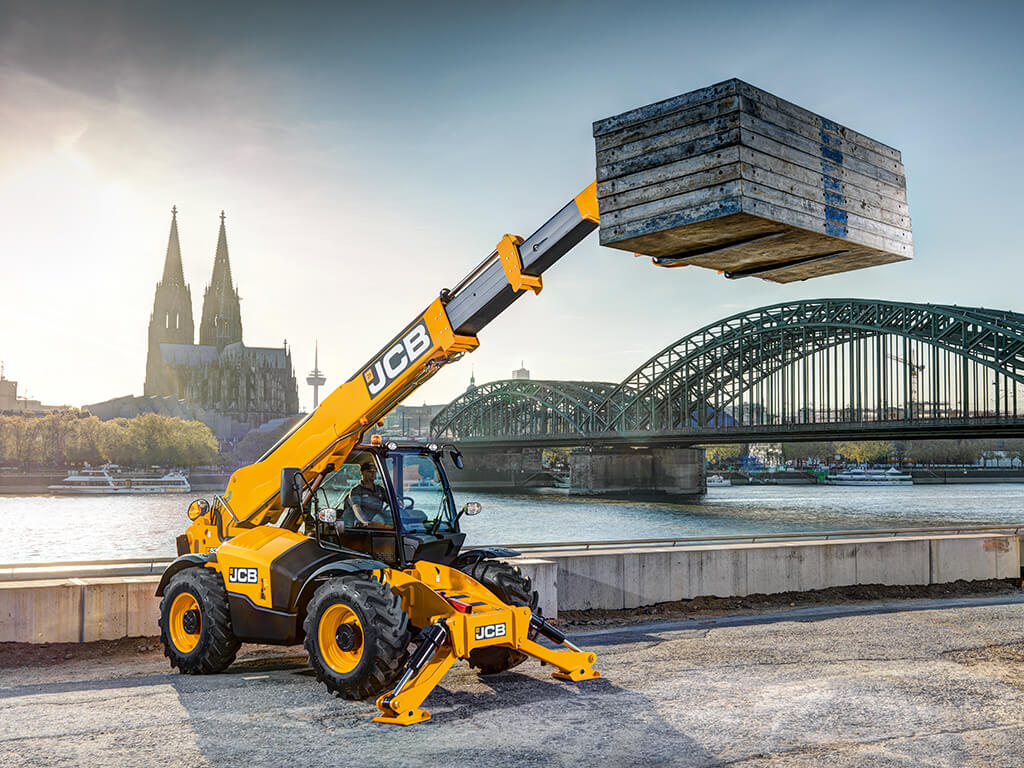

JCB
JCB — это английская компания. В отличие от своих конкурентов, фирма не ограничивается двумя — тремя моделями погрузчиков. Сегодня в линейке бренда 12 моделей, и в скором времени могут появиться новые. Одна из моделей JCB известна тем, что имеет длину стрелы около 17 метров.
Управлять инструментами в технике JCB очень просто. Это можно сделать одним поворотом рычага. Разработчики специально создавали системы, которые могли бы давать возможность быстрой замены рабочего инструмента. Навесные орудия на погрузчиках меняются очень просто и легко прямо в рабочих условиях.
Преимущество техники JCB в ее устойчивости. В компании предусмотрели различные неприятные происшествия, которые могут возникнуть в ходе эксплуатации.
Claas
Claas – немецкий производитель. Является крупным производителем сельскохозяйственной техники. Официально производит технику с 1913 года.
Фронтальные погрузчики для Claas не являются приоритетным направлением компании, но эти погрузчики стали популярные из-за технологий, которые использует компания.
Популярная модель – Claas Scorpion 960-635.
Характеристики модели:
- Объем ковша – не указано на офиц. сайте
- Высота подъема – 8,7 м
- Мощность двигателя – 156 л.с.
- Грузоподъемность – 6 тонн
- Максимальная скорость – до 40 км/ч
Колеса у такого погрузчика могут разворачиваться под углом 40º, что обеспечивает максимально гибкое управление.
Технические характеристики
Технические характеристики популярных моделей телескопических погрузчиков – тяжелогрузы, поднимающие до 4,1 тонн:
| Модель | Jcb 540-170 | Jcb 541-70 | Jcb 531-70 | Jcb 540-140 |
| Грузоподъемность, кг | 4000 | 4100 | 3100 | 4000 |
| Грузоподъемность на макс. вылете стрелы, кг | 600 | 1500 | 1250 | 1250 |
| Установленная мощность, л.с. | 101 | 100 | 85 | 84 |
| Общая масса агрегата, т | 12,160 | 7,600 | 6,900 | 11,090 |
| Макс. высота погрузчик, м | 16,73 | 7,00 | 7,00 | 13,80 |
| Стрела, макс. вылет, м | 12,50 | 3,70 | 3,70 | 9,25 |
| Макс. скорость дорожного передвижения, км/ч | 32 | 32 | 32 | 33 |
| Ширина колесной базы, м | 2,75 | 2,75 | 2,75 | 2,90 |
| Дорожный просвет, мм | 400 | 400 | 400 | 400 |
| Габариты, длина/ширина/высота, м | 6,35/2,44/2,69 | 4,99/2,23/2,49 | 4,99/2,230/2,49 | 6,25/2,35/2,59 |
| Топливный бак, объем, л | 125 | 148 | 148 | 125 |
| Система охлаждения, объем, л | 25 | 23 | 23 | 23 |
| Гидравлика, объем, л | 125 | 113 | 113 | 131 |
| Давление в система гидравлики, бар | 260 | 260 | 260 | 241 |
| Высота подъема, м | 17,6 | 7,0 | 7,0 | 12,82-13,80 |
Видео обзор телескопических погрузчиков JCB:
Ходовая часть
Устройство Амкодор 527 предполагает, что отсек двигателя, стреловой механизм и навесное оборудование располагаются на высоком шасси. Это гарантирует отличную проходимость при погрузочно-разгрузочных работах и движении. Дорожный просвет составляет 370 мм.
В состав конструкции входит пара мостов Carraro (Италия) или Dana (Италия). Передняя ось неуправляемая, а задняя приводится в действие с помощью гидропривода с обратной связью, что и обеспечивает маневренность техники. Рулевое управление также оборудуется гидравлическим усилителем.
В состав тормозной системы погрузчика Амкодор 527 входят многодисковые тормоза, функционирующие в масляной ванне. Они совмещены с передней осью. Торможение может осуществляться с помощью замкнутого контура трансмиссии. «Ручник» представляет собой однодисковый механизм с механическим приводом.
Минимальный радиус разворота составляет 6 м, поэтому работать на машине можно на небольших по площади участках. Привод у погрузчика полный, на него устанавливается блокировка дифференциала, что повышает проходимость в сложных дорожных условиях.
Кабина телескопического погрузчика
Типовая кабина, которая устанавливается на телескопические погрузчики серии JCB Loadall, предлагает наилучший в своём классе уровень комфорта для оператора. Для такой техники она достаточно просторна; внутри низкий уровень шума и правильная вентиляция, не допускающая запотевания стёкол. Кресло оператора полностью регулируется и оборудовано подвеской. Органы управления, приборы и переключатели расположены эргономичным и разумным образом. Это позволяет оператору работать в интуитивном режиме, без напряжения.
При работе в солнечную погоду стандартные тонированные уже в стандартной комплектации стёкла кабины телескопических погрузчиков отражают порядка тридцати процентов поступающей солнечной энергии, что положительно сказывается на уровне комфорта для оператора.
Наличие грамотно размещённых дополнительных фар рабочего света (передних, задних, на кабине и на стреле) гарантируют отличную обзорность
Большое стеклянное окошко на крыше, низкопрофильный капот, закруглённые края крыши способствуют тому же важному фактору
Вход и выход из кабины осуществляется с постоянным поддержанием трёх точек контакта. 2 ступеньки кабины обеспечивают легкий и быстрый вход на рабочее место и выход из него. Для повышения уровня безопасности, в базовую комплектацию включён сигнал движения задним ходом. Иммобилайзер также установлен на заводе JCB; он приводится в действие при помощи уникального ключа, либо дополнительной системы кнопочного ввода пин-кода. Она автоматическим образом включается спустя небольшое время после выключения мотора.
Восемь диффузоров в кабине погрузчика равномерно подают прогретый либо охлаждённый воздух, способствуя созданию оптимально комфортной рабочей среды для оператора спецмашины.
Все органы управления и сигнализирования расположены выверенным, максимально эргономичным образом. Переключатели с достаточно яркой подсветкой хорошо различаются даже в тёмное время суток. Рулевая колонка телескопического типа обладает регулировкой наклона, что помогает подбирать наиболее подходящее положение для удобства оператора.
Опциональное оборудование
В стандартной базовой комплектации телескопические погрузчики JCB 531-70 Agri оборудуются полным приводом 4WD. Однако по желанию клиента (если он хочет добиться уменьшения износа шин и дополнительного снижения расхода дизтоплива), есть возможность заказать и привод только на два колеса (2WD). Но полный привод гарантирует неизменно высокое тяговое усилие и производительность на мягких грунтах или в вязкой грязи. В качестве дополнительной опции, предлагается также дифференциал повышенного трения на передний мост.
Другая интересная и совершенно не лишняя дополнительная опция – это система амортизации стрелы (SRS), предназначенная для нейтрализации ударных нагрузок стрелы, улучшение удержания грузов и повышения комфорта оператора, вместе с повышением производительности и отдачи от его труда. В том числе – при быстрых передвижениях.
Ещё одна нужная опциональная система – блокировка гидравлического трансформатора (система Torque-Lock) помогает добиваться еще более отточенных эффективности и скорости в работе.
В опциональном режиме можно также заказать на погрузчик дополнительные рабочие фары (передние и задние), маячок проблесковый, огнетушитель, шины промышленные либо шины с повышенной проходимостью, электро-переключатель привода на два либо на четыре колеса, передний мост с дифференциалом повышенного трения, защитные сетки для лобового стекла и для крыши, операторское кресло с пневматической подвеской, материалы отделки кабины люкс-класса, шторки для крыши и для ветрового стекла, манитолу, кондиционер, реверс- вентилятор, молдинг на крышу, однорычажный джойстик механического управления, с кнопкой для выдвижения и втягивания стрелы.
При помощи быстросъёмной каретки JCB навесное оборудование можно достаточно быстро и несложно заменять на другое. Эти спецмашины с телескопической стрелой оборудованы стабилизаторами для повышения устойчивости, эффективности подъёма и погрузки.
Сферы применения телескопических погрузчиков
Телескопические погрузчики — это особый вид грузоподъемной спецтехники, оснащенной телескопической стрелой. Машины оптимально сочетают в себе преимущества подъемного крана и погрузчика, благодаря чему востребованы во многих сферах экономики.
Технические параметры автомобилей (грузоподъемность, длина стрелы и пр.) варьируются в зависимости от модели. В России спросом пользуется спецтехника известных и проверенных временем производителей, например, New Holland.
Сферы применения
Телескопические погрузчики являются универсальными машинами — они отлично справляются с самыми разными работами. Техника незаменима на строительных площадках при перемещении и подъеме на высоту стройматериалов и элементов конструкций, а также при финишной отделке и других работах заключительного этапа (например, мытье окон).
Кроме этого, они могут использоваться при:
- транспортировке грузов;
- заготовке и складировании материалов;
- изготовлении бетона и скважин;
- укладке и ремонте дорог;
- демонтаже различных сооружений;
- сборке крупных конструкций из металла;
- землеройных работах.
Данную спецтехнику приобретают промышленные, торговые и строительные предприятия, фермерские хозяйства, жилищно-коммунальные организации, мусороперерабатывающие заводы и логистические комплексы.
Преимущества погрузчиков с телескопической стрелой
- Отличная производительность. Машины «Нью Холланд» с трансмиссией Power Shift обладают устойчивостью, точностью операций и мобильностью (способны развивать скорость до 30 км/ч) — за счет этого обеспечивается высокая эффективность и оперативность работ.
- Удобство. Телескопические погрузчики New Holland оснащены эргономичной просторной кабиной с продуманно расположенными элементами управления: это помогает минимизировать нагрузку оператора во время рабочей смены, а также значительно упрощает процесс управления техникой.
- Безопасность. Превосходный круговой и верхний обзор обеспечивает максимальную безопасность эксплуатации.
- Маневренность. За счет наличия полного привода (некоторые модели) и двух пар управляемых колес, «обутых» в уникальные шины, автомобили отличаются превосходной маневренностью и проходимостью. Это позволяет применять их вблизи туннелей и мостов, ЛЭП и трубопроводов, а также в условиях бездорожья.
- Компактные габариты. Техника имеет сравнительно небольшие габариты, поэтому может использоваться в стесненных условиях — как на открытых площадках, так и в помещениях. В то же время они более выигрышны, чем мини-погрузчики, поскольку обладают функционалом стреловых автокранов (осуществляют поднятие груза на определенную высоту).
- Многофункциональность. К стреле может прикрепляться различное оборудование (зерновой ковш, щетка, снегоуборочный щит, крюк, вилы, бетономешалка и т. д.). Одна машина позволяет совмещать в себе возможности различных механизмов: например, подъемного крана и монтажной площадки, вилочного и фронтального погрузчика. За счет этого техника успешно выполняет широкий спектр задач современного бизнеса.
