Модификация зерновой сеялки СЗ-3,6
Зернотуковая сеялка СЗА-3,6 предназначена для рядового посева зерновых и зернобобовых культур на хорошо обработанных почвах. Отличается от базовой сеялки тем, что вместо дисковых на ней установлены наральниковые сошники с тупым углом входа в почву (см. рис. 50, г).
Зернотравяная сеялка СЗТ-3,6 предназначена для рядового посева не только зерновых и зернобобовых культур, но и семян трав.
Так же как и базовая сеялка, машина СЗТ-3,6 гидрофицирована и рама ее опирается на два пневматических колеса. Ящик для семян и удобрений отличается от ящика сеялки СЗ-3,6 тем, что в отделении для семян смонтированы ворошилки и нагнетатель, предотвращающие образование сводов и обеспечивающие нормальную подачу несыпучих семян трав к высевающим аппаратам. При высеве семян достаточно сыпучих культур нагнетатели и ворошители отключаются. В дне ящиков для семян трав смонтированы высевающие аппараты катушечного типа. Над каждым из аппаратов внутри ящиков также установлены нагнетатели. Сеялка оборудована двухдисковыми сошниками для семян зерновых и наральниковыми с тупым углом вхождения в почву для семян трав. Семяпроводы гофрированные у дисковых сошников и спирально-ленточные у наральниковых. Заделка семян осуществляется зубовыми (как у сеялки СЗ-3,6) и цепными загортачами. Глубина хода сошников: дисковых — 4—8 см, наральниковых — 2—4 см. Передаточные механизмы позволяют установить 11 передаточных отношений на вал высевающих аппаратов для трав, 4 на вал зерновых аппаратов и 6 на вал туковысевающих аппаратов.
Прессовая сеялка СЗП-3,6 предназначена для рядового посева зерновых и зернобобовых культур с одновременным внесением минеральных удобрений и прикатыванием почвы в рядках. В отличие от сеялки СЗ-3,6 в машине СЗП-3,6 (рис. 54) рама 2 опирается впереди на передок 4 с двумя пневматическими колесами, а сзади — на четыре секции прикатывающих катков 7. Рабочий процесс сеялки обычный, как и других рядовых машин, но заделка семян и удобрений производится только естественной осыпью почвы со стенок бороздок, образованных дисковыми сошниками 1. Идущие за сошниками катки уплотняют почву. Валы высевающих аппаратов приводятся во вращение от крайних секций прикатывающих катков через систему цепных передач и редуктор (такой же, как и у сеялки СЗ-3,6), но передаточные числа при этом отличаются от чисел базовой модели и составляют 0,10; 0,215; 0,31 и 0,67 на вал зерновых аппаратов и 0,033; 0,056; 0,08; 0,116 и. 0,134 на вал туковысевающих аппаратов.
Зернотуковый ящик 5 обычной конструкции. Сошники поднимаются в транспортное положение и опускаются в рабочее гидравлическим механизмом с выносным цилиндром, установленным на снице рамы. При работе машин в шеренговом многосеялочном агрегате для соблюдения стыкового междурядья смежные сеялки соединяют шарнирным звеном, при этом ширина стыкового междурядья составляет 17 см. Сеялка может быть переоборудована для работы без прикатывания постановкой опорно-приводных колес вместо прикатывающих секций.

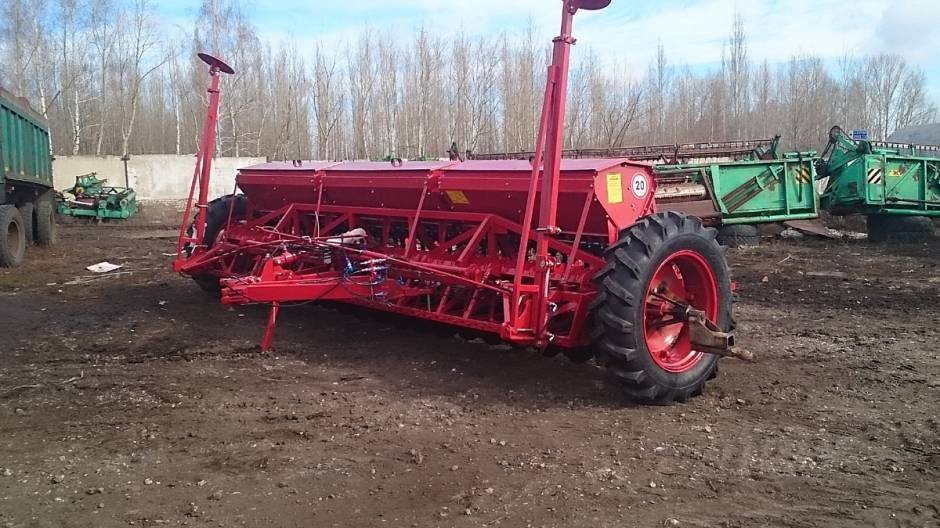

Сеялка СЗ-5,4
Производство сеялки СЗ-5,4 налажено на украинском заводе «Червона Зирка», расположенном в Кировограде. Продукция предприятия нашла покупателей в ближнем зарубежье и широко используется в сельскохозяйственных работах.
Функционирование сеялки осуществляется совместно с тракторами, оснащенными гидросистемой для работы с навесным оборудованием. Для односеялочных и двухсеялочных модификаций требуются тракторы классов 1,4 и 3.
Назначение
Применение устройства заключается в рядовом посеве широкого ряда зерновых и бобовых культур. Существующие разновидности аппарата позволяют выбрать оптимальную конструкцию, подходящую разным почвам. В зависимости от задачи, возможно комбинирование процессов сеяния и удобрения, а также их проведение по отдельности.
Преимущества и недостатки
Достоинствами сеялки СЗ-5,4 являются:
- возможность качественной работы при высоких значениях влажности почвы (до 30 % для глубины засеивания 10 см);
- мультифункциональность при обращении с разными культурами;
- эффективное использование на полях с уклоном до 8?.
К недостаткам конструкции относятся:
- недостаточное обеспечение глубины бороздок в местах, уплотненных колесами сеялки;
- значительный разброс в глубине засеивания на полях со сложным рельефом;
- работа только по хорошо подготовленному грунту, не имеющему комьев размером более 3 см.
Модификация зерновой сеялки СЗ-3,6
Узкорядная сеялка СЗУ-3,6 отличается от базовой СЗ-3,6 только конструкцией двухдисковых сошников. Каждый сошник подает семена в две бороздки с расстоянием между ними около 6,5 см. Из-за большого угла раствора дисков сошников тяговое сопротивление сеялки примерно в 2 раза больше тягового сопротивления базовой сеялки.
Зернотуковая сеялка СЗА-3,6 предназначена для рядового посева зерновых и зернобобовых культур на хорошо обработанных почвах. Отличается от базовой сеялки тем, что вместо дисковых на ней установлены наральниковые сошники с тупым углом входа в почву (см. рис. 50, г).
Зернотравяная сеялка СЗТ-3,6 предназначена для рядового посева не только зерновых и зернобобовых культур, но и семян трав.
Так же как и базовая сеялка, машина СЗТ-3,6 гидрофицирована и рама ее опирается на два пневматических колеса. Ящик для семян и удобрений отличается от ящика сеялки СЗ-3,6 тем, что в отделении для семян смонтированы ворошилки и нагнетатель, предотвращающие образование сводов и обеспечивающие нормальную подачу несыпучих семян трав к высевающим аппаратам. При высеве семян достаточно сыпучих культур нагнетатели и ворошители отключаются. В дне ящиков для семян трав смонтированы высевающие аппараты катушечного типа. Над каждым из аппаратов внутри ящиков также установлены нагнетатели. Сеялка оборудована двухдисковыми сошниками для семян зерновых и наральниковыми с тупым углом вхождения в почву для семян трав. Семяпроводы гофрированные у дисковых сошников и спирально-ленточные у наральниковых. Заделка семян осуществляется зубовыми (как у сеялки СЗ-3,6) и цепными загортачами. Глубина хода сошников: дисковых — 4—8 см, наральниковых — 2—4 см. Передаточные механизмы позволяют установить 11 передаточных отношений на вал высевающих аппаратов для трав, 4 на вал зерновых аппаратов и 6 на вал туковысевающих аппаратов.
Прессовая сеялка СЗП-3,6 предназначена для рядового посева зерновых и зернобобовых культур с одновременным внесением минеральных удобрений и прикатыванием почвы в рядках. В отличие от сеялки СЗ-3,6 в машине СЗП-3,6 (рис. 54) рама 2 опирается впереди на передок 4 с двумя пневматическими колесами, а сзади — на четыре секции прикатывающих катков 7. Рабочий процесс сеялки обычный, как и других рядовых машин, но заделка семян и удобрений производится только естественной осыпью почвы со стенок бороздок, образованных дисковыми сошниками 1. Идущие за сошниками катки уплотняют почву. Валы высевающих аппаратов приводятся во вращение от крайних секций прикатывающих катков через систему цепных передач и редуктор (такой же, как и у сеялки СЗ-3,6), но передаточные числа при этом отличаются от чисел базовой модели и составляют 0,10; 0,215; 0,31 и 0,67 на вал зерновых аппаратов и 0,033; 0,056; 0,08; 0,116 и. 0,134 на вал туковысевающих аппаратов.
Зернотуковый ящик 5 обычной конструкции. Сошники поднимаются в транспортное положение и опускаются в рабочее гидравлическим механизмом с выносным цилиндром, установленным на снице рамы. При работе машин в шеренговом многосеялочном агрегате для соблюдения стыкового междурядья смежные сеялки соединяют шарнирным звеном, при этом ширина стыкового междурядья составляет 17 см. Сеялка может быть переоборудована для работы без прикатывания постановкой опорно-приводных колес вместо прикатывающих секций.
Сеялка СЗ-5,4 – технические характеристики и устройство
Отечественные производители сельхоз техники специализируются не только на больших машинах типа комбайнов и тракторов, но и благополучно выпускают сопутствующее навесное и прицепное оборудование. Особое место среди всего этого разнообразия занимают сеялки, использование которых дает отличное начало полевым работам. Не исключение и сеялка СЗ-5,4.
Обзор сеялки зернотуковой Астра СЗ-5,4
Особенность сеялки зернотуковой Астра СЗ-5,4 в том, что ее использование распространяется сразу на целый ряд культур. С ее помощью засевают зерновые культуры, в частности, овес, пшеницу, рожь, ячмень, а также бобовые культуры, такие как соя, бобы, горох, фасоль и люпин. В основной перечень совместимых культур также входят чечевица, фасоль, гречиха, сорго, просо и им подобные.Другой особенностью этой модели является многофункциональное использование. Так, в процессе посева зерновых и бобовых культур могут параллельно вноситься в грун сухие удобрения.
Детали сеялки СЗ-5,4
Устройство зерновой сеялки СЗ-5,4
Существуют несколько модификаций зерновой сеялки СЗ-5,4 и каждая из них имеет свои особенности.Модель с маркировкой СЗ-5,4-01 может использоваться для посева и подкормки различных культур, и укомплектована сошниками однодисковой конструкции.
Модель сеялки СЗ-5,4-02 адаптирована для посева льна, а также бобовых или зернобобовых культур.
При условии, что глубина их заделки не превышает диапазона 10-30 мм. Она комплектуется сошниками двухстрочной наральниковой конструкции, а также заделывательными органами.Иную конструкцию имеет модель с маркировкой СЗ-5,4-03. В ее комплектацию входят сошники наральникового однострочного типа, которые оптимальны при работе с легкими почвами.
Также существует модификация зерновой сеялки СЗ-5,4-04, которая предназначена для узкорядного посева. В ее комплектацию входят сонники двустрочной двухдисковой конструкции, а также заделывающие органы пальцевого типа.
Есть также модификация с иными заделывающими органами, а именно прикатывающими. Это модель СЗ-5,4-06. Она предназначена для рядового сева, а ее сошники имеют двухдисковую однострочную конструкцию.
Аналог сеялки СЗ-5,4
Технические характеристики сеялки СЗ-5,4
Все модификации сеялки СЗ-5,4 объединяют их технические характеристики. Их ширина захвата составляет 5,4 метра. Норма высева может регулироваться от 15 до 400 единиц. Также регулируется и объем вносимых удобрений от 25 до 200 единиц. Рабочая скорость устройств варьируется в диапазоне от 9 до 12 км/ч. Производительность сеялок зависит от выбранных параметров и составляет от 4,9 до 6,5 га/ч, соответственно, использовать их можно на полях размером от 40 до 70 га.
Сеялки комплектуются сразу двумя бункерами. Один емкостью 680 литров используется для семян, а второй емкостью 318 литров применяется для наполнения удобрениями.
В зависимости от модификации некоторые характеристики, все же отличаются. Это количество создаваемых рядков (36 или 72), ширина междурядий (150 или 75 мм), глубина заделки семян (от 40 до 80 мм или от 30 до 80 мм). Несмотря на одинаковые размеры, вес у различных модификаций сеялки СЗ-5,4 тоже отличается ввиду конструктивных особенностей и комплектации.
Модификации
Существующие разновидности сеялки предназначены для различных условий посева – глубины рядов и расстояния между ними, типа почвы и специфичности семян.
Производятся следующие модификации агрегата:
- базовая модель – используется в стандартной посевной кампании и оснащена двухдисковыми сошниками. Бороздка в грунте от сошников закрывается пальцевыми загортачами;
- модель 01 – эффективна для засевов, которым достаточно однодисковых сошников. Имеет цепной загортач и подходит для подкормки культур;
- модель 02 – разработана для посева семян льна. Загортачи комбинированы в пальцевом и цепном исполнении, а сошники выполнены в наральниковой однострочной конструкции;
- модель 03 – позволяет вести посев на легких почвах, имеет наральниковые однострочные сошники, цепной и пальцевые загортачи;
- модель 04 – применяется во время узкорядного посева, оснащается двухдисковыми и двухстрочными сошниками. Загортачи имеют конструкцию, аналогичную предыдущей модификации;
- модель 06 – оснащена двухдисковыми сошниками и применяется для рядового посева. Главное отличие заключается в прикатывающих колесах, обеспечивающих оптимальный контакт семян и почвы.
Отличительные технические характеристики модификаций сеялки СЗ:
| Модель | СЗ-5,4 | СЗ-5,4-01 | СЗ-5,4-02 | СЗ-5,4-03 | СЗ-5,4-04 | СЗ-5,4-06 |
| Глубина посадки, см | 4-8 | 3-8 | 1-3 | 4-8 | — | 1-10 |
| Масса: | ||||||
| — полная (без семян) | 2554 | 2482 | 2524 | 2477 | 2804 | 2803 |
| — полная (с семенами) | 3554 | 3482 | 3524 | 3477 | 3804 | 3803 |
| Норма высева, т/га: | ||||||
| — рис | 0,04-0,35 | не предназначена | не предназначена | не предназначена | 0,05-0,35 | 0,05-0,35 |
| — лен | не предназначена | не предназначена | 0,04-0,15 | не предназначена | не предназначена | не предназначена |
| — конопля | 0,02-0,11 | не предназначена | 0,02-0,11 | 0,02-0,11 | не предназначена | не предназначена |
| — зернобобовые семена | 0,04-0,35 | 0,04-0,35 | не предназначена | 0,04-0,35 | не предназначена | 0,04-0,35 |
Примечание: для остальных злаковых культур производительность модификаций сеялки одинакова и составляет от 0,04 до 0,35 т/га.
Широкий спектр доступных для посева культур позволяет использовать сеялки СЗ при работе с большинством почв сельскохозяйственных угодий. Высокая производительность агрегатов делает оптимальным их применение на площадях 40-70 га.Видео обзор сеялки СЗ-5,4:
https://youtube.com/watch?v=6aaOBiHiAgU
Технические характеристики
Несмотря на существующие различия между модификациями сеялки в конструкционном и техническом плане, их общие параметры остаются одинаковыми. Технические характеристики зерновой сеялки СЗ-5,4:
| Характеристики | Показатели |
| Обрабатываемая площадь | 4,8 га/ч |
| Скорость работы | 12 км/ч |
| Ширина захвата (эффективная) | 5,4 м |
| Высев удобрений на 1 га | 25-200 кг |
| Персонал | 1 чел. |
| Тип и регулировки штанг | выдвижные, плавная |
| Диаметр дисков маркера, см | 45 |
| Максимальные вылеты правой и левой штанги, мм | 1837-2175 и 3337-3675 |
| Длина, м | 4,3 |
| Ширина, м | 9,4 |
| Высота, м | 1,68 |
| Емкость бункера для семян, л | 680 |
| Максимальный объем удобрений, л | 318 |
| Максимальная скорость при транспортировке, км/ч | 20 |
| Дорожный просвет (минимальный), см | 30 |
Сравнение сеялок СЗ-5,4 и СЗ-3,6
• Увеличение ширины захвата с 3,6 до 5,4 м в полтора раза увеличивает засеваемую площадь при той же скорости движения. При этом, зерновая сеялка СЗ 5,4 агрегатируется с тракторами класса тяги 1,4 самими, пожалуй, распространенными в сельском хозяйстве. Можно с помощью гидрофицированной сцепки СП-10,8 присоединить две сеялки, но тогда трактор требуется мощнее- 3 класса тяги. • Нагрузка на трактор выше, полнее используется его мощность, что ведет к экономии горюче-смазочных материалов. • Количество проходов по полю меньше, соответственно, снижается уплотняющее воздействие на почву. • Повышенная до 680 дм3 ёмкость бункера для семян увеличивает засеваемую площадь до заправки сеялки.
• Повышенная производительность уменьшает затраты на оплату труда обслуживающего персонала. • Относительная простота конструкции упрощает обслуживание и увеличивает надёжность. • Лёгкость регулировки, быстрота перевода в транспортное или рабочее положение. • Использование специальных сплавов в рабочих органах удлиняет время безаварийной работы. • Широкий ассортимент рабочих органов позволяет качественно провести сев сельскохозяйственных культур на любых почвах и в любых погодных условиях.
Регулировка и настройка
Рабочие органы (одно- или двухдисковые, анкерные или наральниковые сошники, цепи, загортачи, бороны, котки) устанавливаются перед выездом на поле в зависимости от характеристик поля и высеваемой культуры.
Вначале регулируются заслонки (на месте присоединения семяпроводов к зерновым ящикам) введением стержней в отверстия. Дальше смотрят по таблице (1 и 1.1), на какую цифру следует поставить стрелку на указателе. Выставляют и зажимают поворачиванием стопорящего винта. Если будет использоваться технологическая колея 1,5 м, то 5 и 6 высевающие аппараты отключаются. При ширине колеи 1,8 м перекрываются 6 и 7 семяпроводы.
| Передача | I | II | III | IV | V | VI | |
|---|---|---|---|---|---|---|---|
| Шестерня | А | 16 | 22 | 27 | 16 | 22 | 27 |
| Б | 27 | 21 | 16 | 27 | 21 | 16 | |
| В | 12 | 12 | 12 | 12 | 12 | 12 | |
| Г | 22 | 22 | 22 | 12 | 12 | 12 | |
| Передаточное отношение | 0,136 | 0,241 | 0,388 | 0,458 | 0,810 | 1,305 |
| Передача | I | II | III | IV | V | VI | |
|---|---|---|---|---|---|---|---|
| Шестерня | А | 16 | 22 | 27 | 16 | 22 | 27 |
| Б | 27 | 21 | 16 | 27 | 21 | 16 | |
| В | 12 | 12 | 12 | 12 | 12 | 12 | |
| Г | 22 | 22 | 22 | 12 | 12 | 12 | |
| Передаточное отношение | 0,136 | 0,241 | 0,388 | 0,458 | 0,810 | 1,305 | |
| Ориентировочная норма высева минеральных удобрений, кг/га | 39-42 | 63-69 | 112-125 | 137-152 | 217-267 |
Высыпанное зерно взвешиваем. Впрочем, такую проверку делают редко, достаточную точность обеспечивает регулировка по способу, описанному в предыдущем абзаце.
Регулировка глубины посева всех сошников сеялки одновременно проводится изменением длины ведущей от гидросистемы к ним тяги.
Высевающие аппараты, идущие по следу колес (гусениц) трактора двигаются по уплотненной почве. Для поддержания равной с остальными глубины заделки их регулируют отдельно, передвигая подвижный конец пружины и фиксируя в другом отверстии. Это делают специальным приспособлением, поставляемым в комплекте с сеялкой.

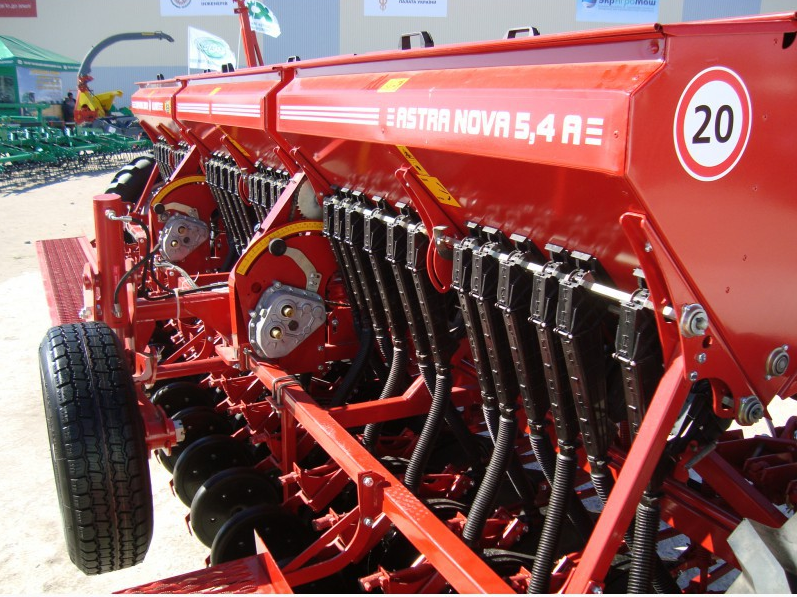

Зерновая сеялка СЗ-5,4 Астра Нова комплектуется правым и левым маркерами. Их длину регулируем в соответствии с привычками тракториста – по краю колеса или центру капота он пропускает борозду- метку при вождении. Длина регулируется изменением длины самого маркера – он телескопический, из двух половин, выдвигаемый. Можно изменять длину тяги. Предусмотрена регулировка угла атаки диска, оставляющего метку на поверхности, размещенного на конце маркера.
Если одновременное внесение удобрений не предусматривается, можно поступить следующим образом:
1. Поставить заглушки на туковыводящих отверстиях. 2. Убрать перегородку между ящиками для удобрений и семян.
При этом увеличивается общая емкость ящиков: получается один общий из двух раздельных. Это удлиняет путь сеялки до новой заправки и, за счёт увеличенной ширины горловины, облегчает сам процесс засыпания зерна. Так же, незначительно улучшается передвижение зерна к месту высыпания, что уменьшает вероятность забивания.
Технические характеристики
| Ед. измерен. | ||||||||
|---|---|---|---|---|---|---|---|---|
| СЗ-5,4 | СЗ-5,4-01 | СЗ-5,4-02 | СЗ-5,4-03 | СЗ-5,4-04 | СЗ-5,4-06 | |||
| 1. | Производительность за 1 час основного времени (расчетная при скорости 9 км/час) | га/ час | ||||||
| 2. | Рабочая скорость движения на основных операциях, не более | км/ час | ||||||
| 3. | Рабочая ширина захвата | м | ||||||
| 4. | Ширина междурядий | см | 15±1 | 15+1 | 7,5±1 | 15±1 | 7,5±1 | 15±1 |
| 5. | Норма высева семян (минимальная – максимальная) | |||||||
| – пшеница | кг/га | |||||||
| – ячмень | кг/га | |||||||
| – рожь | кг/га | |||||||
| – овес | кг/га | |||||||
| – горох | кг/га | |||||||
| – гречиха | кг/га | |||||||
| – просо | кг/га | 15-30 | 15-30 | – | 15-30 | 15-30 | 15-30 | |
| – рис | кг/га | 50-350 | – | – | – | 50-350 | 50-350 | |
| – лен | кг/га | – | – | 40-150 | – | – | – | |
| – конопля | кг/га | 15-110 | – | 15-110 | 15-110 | – | 15-110 | |
| – средне- и мелкосеменных зернобобовых культур | кг/га | 35-350 | 35-350 | – | 35-350 | – | 35-350 | |
| 6. | Норма высева удобрений (минимальная – максимальная) | кг/га | ||||||
| 7. | Глубина заделки семян и удобрений (минимальная – максимальная) | мм | 40-80 | 30-80 | 10-30 | 40-80 | 40-80 | 10-100 |
| 8. | Коэффициент использования рабочего времени смены, не менее | |||||||
| 9. | Масса сеялки: – сухая (конструкционная) с полным набором рабочих органов и приспособлений | кг | 2549±76 | 2573±77 | 2422±73 | 2390±71 | 2742±82 | 2786+84 |
| – эксплуатационная (включая семена и удобрения) с комплектом рабочих органов и приспособлений для выполнения основной технологической операции | кг | 3549±106 | 3573±107 | 3422±102 | 3390±101 | 3742±112 | 3786±113 | |
| 10. | Габаритные размеры сеялки (с учетом маркеров) в рабочем положении, не больше: -длина | мм | ||||||
| -ширина | мм | |||||||
| -высота | мм | |||||||
| 11. | Емкость бункера (суммарная) – для семян | дм3 | ||||||
| – для удобрений | дм3 | |||||||
| 12. | Способ изменения передаточных отношений на механизме передач | |||||||
| Транспортная скорость, не более | км/ч | |||||||
| Габаритные размеры сеялки в транспортном положении (с учетом маркеров), не более: – длина | мм | |||||||
| – ширина | мм | |||||||
| – высота | мм | |||||||
| Производитель |
Сеялка СЗ-5,4
Производство сеялки СЗ-5,4 налажено на украинском заводе «Червона Зирка», расположенном в Кировограде. Продукция предприятия нашла покупателей в ближнем зарубежье и широко используется в сельскохозяйственных работах.
Функционирование сеялки осуществляется совместно с тракторами, оснащенными гидросистемой для работы с навесным оборудованием. Для односеялочных и двухсеялочных модификаций требуются тракторы классов 1,4 и 3.
Назначение
Применение устройства заключается в рядовом посеве широкого ряда зерновых и бобовых культур. Существующие разновидности аппарата позволяют выбрать оптимальную конструкцию, подходящую разным почвам. В зависимости от задачи, возможно комбинирование процессов сеяния и удобрения, а также их проведение по отдельности.
Преимущества и недостатки
Достоинствами сеялки СЗ-5,4 являются:
- возможность качественной работы при высоких значениях влажности почвы (до 30 % для глубины засеивания 10 см);
- мультифункциональность при обращении с разными культурами;
- эффективное использование на полях с уклоном до 8?.
К недостаткам конструкции относятся:
- недостаточное обеспечение глубины бороздок в местах, уплотненных колесами сеялки;
- значительный разброс в глубине засеивания на полях со сложным рельефом;
- работа только по хорошо подготовленному грунту, не имеющему комьев размером более 3 см.
Покупка сеялки СЗ-3,6 б/у:особенности выбора
Сама по себе сеялка очень надежна, и чтобы угробить ее нужно постараться
Поэтому при выборе данной техники на вторичном рынке нужно обращать внимание в первую очередь на механические повреждения в конструкции сеялки. Их легко обнаружит любой, даже не разбирающийся в теме человек при внимательном визуальном осмотре
Так же обращаем внимание вращающиеся и трущиеся детали подверженные износу, такие как подшипники и диски сошников. Цены на старенькую б/у сеялку СЗ-3,6 в рабочем состоянии начинаются примерно от 50 тыс
рублей. Дальше цена возрастает в зависимости от года и технического состояния
Цены на старенькую б/у сеялку СЗ-3,6 в рабочем состоянии начинаются примерно от 50 тыс. рублей. Дальше цена возрастает в зависимости от года и технического состояния.
Принцип работы сеялки СЗ-3,6
Гранулированные минеральные удобрения и семена, из соответствующих отсеков, скатываются в камеры с посевными аппаратами. Когда сеялка движется в рабочем режиме с заглубленными сошниками, катушки посевных, как туковых, так и зерновых аппаратов при вращении захватывают семена и гранулы удобрений и отправляют в семяпроводы. По гофрированным семяпроводам посевной материал поступает в полость между дисками сошников, скатывается по специальным направляющим и падает в борозды образованные сошниками. Далее борозда с внесенными удобрениями и семенами заделывается загортачами, а шлейфами ровняется рельеф.
Установка сеялки на норму и равномерность высева
Для этого сеялку поднимают и помещают на подставки, семяпроводы вынимают из сошников и к ним привязывают мешочки или под ними размещают коробочки. Катушки 1 высевающих аппаратов полностью задвигают в корпуса 2 (рисунок 2).
Наружные торцы катушек 1 должны быть заподлицо с плоскостями розеток 3. Если это требование не соблюдается, то отпускают крепежные болты и корпус аппарата 2 смещают по продолговатым отверстиям в дне ящика в нужную сторону. Зазоры между донышком 8 и ребром катушки 1 должен составлять при посеве зерновых культур 1…2 мм, для бобовых – 8…10 мм. Заполняем ящик и корпуса высевающих аппаратов семенами.
По таблице или диаграмме, приведенной в заводской инструкции, в зависимости от высеваемой культуры и нормы высева, выбирают передаточное отношение и рабочую длину катушки и устанавливают их на сеялке. Для более равномерного посева семян и предотвращения их дробления необходимо стараться получить требуемую норму высева при наибольшей рабочей длине катушек и наименьшей скорости вращения вала высевающих аппаратов.
1 – катушка; 2 – корпус аппарата; 3 – розетка; 4 – муфта; 5 – шайба; 6 – шплинт; 7 – вал клапанов; 8 – клапан (донышко); 9 – пружина клапана; 10 – регулировочный болт; 11 – стопор; 12 – штифт; 13 – вал аппарата; Lp – рабочая длина катушки
Рисунок 2 Катушечный высевающий аппарат
Сделав метку на колесе, равномерно вращают его с рабочей частотой. Провернув колесо на n оборотов, собирают и взвешивают высеянные семена, сравнивая фактическую их массу mф с расчетной mр, которую должна высеять сеялка за n оборотов колеса (n ≥ 15) при соблюдении заданной нормы:
где D – диаметр опорно-приводного колеса, м (для СЗ-3,6А он равен 1,18 м);
n – число оборотов колеса;
Вр– рабочая ширина захвата сеялки, м;
Q – норма высева семян, кг/га;
– коэффициент, учитывающий скольжение колес (для СЗ-3,6А он составляет 0,90…0,95).
Сеялка считается отрегулированной, если соблюдается условие:
Установку нормы высева целесообразно совмещать с проверкой равномерности высева. В этом случае семена собирают в мешочки отдельно от каждого высевающего аппарата и используют навески как для определения фактического высева.
так и среднего высева одним аппаратом
где k – число высевающих аппаратов.
Отклонение высева каждым аппаратом от среднеарифметического определяется как
Неравномерность высева семян отдельными аппаратами не должна превышать ± 3% (для бобовых ± 4%).
Проверяют и при необходимости корректируют установку сеялки на норму высева в поле. Для этого определяют контрольную массу семян, которую надо высеять на произвольно выбранной длине гона
где – L длина гона; (к сведению, при прохождении длины гона в 278 м, сеялка СЗ-3,6А засевает площадь поля равную0,1 га.)
Семена, заполняющие бункер примерно на 1/3, разравнивают и отмечают уровень мелом. Засыпав контрольную навеску и засеяв поле на заданной длине L, проверяют уровень семян. Если он совпадает с уровнем до высева, то сеялка считается установленной правильно.
