ММЗ-4520

Самосвал ЗИЛ-ММЗ-4520 весьма популярен среди московских строителей и коммунальщиков, также как и МАЗ-5551. При уборке снега, на дорожно-строительных и ремонтных работах эти два грузовика часто можно видеть рядом. В отличие от двухосного МАЗа у мытищинского самосвала колесная формула другая – 6х4, т.е. трехоска. А грузоподъемность машин одинаковая – 10 т

Второе важное отличие заключается в том, что если МАЗ мы брали практически “с конвейера”, то мытищинская машина попала к нам в ходе эксплуатационных испытаний и соответственно успела проститься с заводскими недоделками и приобрести “среднеходовое” состояние

Машина с таким самосвальным кузовом смотрится симпатично. ЗИЛовскому “капотнику” вообще строительный антураж подходит, будь то миксер, кран, экскаватор или, как в нашем случае, самосвал

Наверное, вы обращали внимание на то, что шасси ЗИЛ 133-й серии, 43-й и 44-й, 53-й и 54-й, даже, ЗИЛ-630900 выглядят, мягко говоря, неказисто (кроме “Бычков” и вездеходов с колесной формулой 6х6). А как только шасси снабжается строительными надстройками – совершенно другое дело: автомобиль получает соответствующий своему назначению дизайн. Этакий “Магирус” только поменьше

Этакий “Магирус” только поменьше.

В “верткости” мытищинскому самосвалу тоже не откажешь: на дороге шириной 5 метров он разворачивается за три хода. Конечно, такой маневренности способствует зиловский гидроусилитель руля, но для работы автомобиля в городских условиях или карьере это немаловажный факт. Относительно рулевой колонки и рулевого колеса можно сказать, что они стандартные, зиловские, как, впрочем, и все остальное, поскольку мытищинцы используют стандартное трехосное шасси московского автозавода.

Тестируемый самосвал оснащен 8-ми цилиндровым V-образным дизелем ЗИЛ-645 без турбонаддува мощностью 185 л.с. и механической 9-ти ступенчатой коробкой передач. В общем, стандарт. И в технической характеристике обозначена стандартная максимальная скорость 85 км/ч. И в этом заводские данные с результатами испытаний срастаться перестали. Испытуемый самосвал ЗИЛ-ММЗ-4520 показал максимальную скорость при полной массе всего 80,9 км/ч. Да даже в снаряженном состоянии – 81,4 км/ч.

Несоответствие официальным данным объясняется просто: машины с турбодизелем комплектуются редукторами ведущих мостов с передаточным числом 5,12, их скоростной режим соответствует официальной норме. Но поскольку в нашем автомобиле все было стандартное, в том числе и мотор, то и главная передача установлена более тяговая – с передаточным числом 6,33. Этот факт и повлиял на уменьшение скоростных параметров. Зато тяговитость повысилась: можно везти и больше 7 кубов, но не нужно, поскольку к добру это не приводит. Перегрузом грешат многие наши водители, хотя прекрасно знают, что “всех денег не заработать”.

Отрицательную реакцию вызвал замок заднего борта, который надо открывать ручками, да еще выйдя из кабины. Это, надо понимать, чтобы у водителя не возникла гиподинамия. Для более полного представления об автомобиле мы дополняем данные реальных испытаний результатами компьютерного теста. В принципе программа MVC, с помощью которой мы “катали” машину, позволяет смоделировать именно тот реальный автомобиль, который работал на полигоне, но мы этого делать не стали. Поэтому “расчетные данные” соответствуют несколько идеализированной, абсолютно исправной машине. Сделали мы это для того, чтобы читатель мог судить о соотношении средне-эксплуатационного и “паспортного” состояния автомобиля.

Заметим, что у тестируемого автомобиля налицо некоторая неточность в настройке топливной аппаратуры. А в целом ЗИЛ-ММЗ-4520 оставил очень хорошие впечатления. Во всяком случае, городских коммунальщиков и строителей можно понять: хорошая маневренность, 7 кубов полезного объема, вполне приемлемый расход топлива, а если к этому еще прибавить относительную дешевизну обслуживания и запчастей, то получается рентабельный автомобиль.

. Автор фотографий: А.Мельников. Взято из Foto-Avto.narod.ru , фото на переднем плане принадлежит Antony Walker.

(0 голосов, среднее: 0 из 5)

131

433180

Стандартное оборудование шасси ЗИЛ-452222

Сцепление

Фрикционное, сухое, двухдисковое, с периферийным расположением нажимных пружин.
Привод механизма выключения сцепления гидравлический с пневмогидравлическим усилителем.

Коробка передач

Механическая, трехходовая, восьмиступенчатая с планетарным редуктором-демультипликатором.
Передаточные числа коробки передач: первой — 7,30
второй — 4,86
третьей — 3,50
четвертой — 2,48
пятой — 2,09
шестой — 1,39
седьмой — 1,00
восьмой — 0,71
заднего хода — 10,46

Синхронизаторы на всех передачах кроме заднего хода.
Управление коробкой передач — качающимся рычагом.
Управление редуктором-демультипликатором автоматическое.
Допускается отбор мощности до 22 кВт.

Ведущие мосты

Одноступенчатые, гипоидные с проходным промежуточным мостом и межосевым дифференциалом.
Передаточное число — 5,29.
Возможно передаточное число 6,33.
Межколесные и межосевой дифференциалы шестеренчатые, конические с четырьмя сателлитами.
Блокировка межосевого дифференциала с пневматическим приводом.

Карданная передача

Два карданных вала привода среднего и один заднего мостов, шлицевые соединения в приводах среднего и заднего мостов.
Промежуточная опора в приводе среднего моста.
Пять шарниров на игольчатых подшипниках.

Рулевое управление

Рулевой механизм с гидравлическим усилителем.
Рабочая пара — винт с гайкой на циркулирующих шариках.
Передаточное число — 20.

Тормозная система

Тормозные механизмы барабанного типа с двумя внутренними колодками и разжимным кулаком, установленные на всех колесах.
Стояночная тормозная система с пружинными энергоаккумуляторами.
Тормозной привод пневматический, раздельный на тормозные механизмы переднего моста и на мосты тележки с автоматическим регулятором тормозных сил на мостах тележки.

Система электрооборудования

Однопроводная, с номинальным напряжением 12 В.
Стартер напряжением 24 В, с электромагнитным тяговым реле и дистанционным управлением.
Две аккумуляторные батареи напряжением 12 В.
Генератор переменного тока со встроенным выпрямителем.

Кабина ЗИЛ 452222

Трехместная, двухдверная.
Сиденье водителя отдельное, имеет механизм подрессоривания с регулируемой жесткостью в зависимости от массы водителя. Кроме того, регулируется положение сиденья в продольном направлении, а также углы наклона спинки и подушки.
Пассажирское сиденье двухместное нерегулируемое.
Стеклоочиститель трехщеточный с электрическим приводом.
Омыватель ветрового стекла — насос с электроприводом.

Комплектация ЗИЛ-45065

Преимущественное предназначение — среднетоннажный грузовой автомобиль, оснащенный прямобортным кузовом самосвального типа. Вариации зависят от модификации базового комплекта. Так, например, утверждается, что скошенные нижние кромки кузова есть только у версии 45085, которая разгружается с тыла, а у 45065 такой особенности в устройстве нет, поэтому пространство для погрузки больше, а разгрузку можно проводить с трех сторон.

Другие вариации в параметрах и комплектности:

три варианта горючего — бензин, газобаллонное топливо и дизель — обусловлены разными типами двигателя, установленными на самосвал ЗИЛ-45065;
возможность подъема грузовой платформы обеспечивает специальное устройство, в составе которого гидравлический насос, распределительное устройство, ограничитель клапанов и пр.;
соединение в общую конструкцию крыльев, капота и радиаторной решетки позволяет одномоментно получить необходимый доступ ко всему моторному отсеку и расположенным в нем конструктивным элементам.

Также отмечается, что мотор-дизель при всей его экономичности в плане стоимости топлива сохраняет грузоподъемность функционального и надежного устройства, но влияет на его динамические характеристики, которые в этом варианте снижены.

Особенности грузовой платформы

Грузовая платформа имеет габаритные размеры 2990 х 270 х 800 мм. Благодаря наличию прямых бортов со скошенными нижними углами, залипание груза во время разгрузки кузова исключено. Прямобортный кузов имеет ряд преимуществ по сравнению с другими формами – он занимает минимуму места, вмещая при этом максимально полезный объем. Масса груза распределяется по платформе равномерно, и также равномерно распределяется о участку во время выгрузки. Поскольку кузов легкий – собственная масса автомобиля тоже небольшая. У модели самосвалаЗиЛ 45085 полная масса — 11,2 тонны.

Разгрузка осуществляется через открывающийся задний борт, что является специфической особенностью строительных самосвалов. Минимизировать потери грузов во время транспортировки позволяют легкосъемные резиновые уплотнители, которые закреплены на бортах и днище кузова. Грузоподъемность ЗиЛ 45085 составляет 5,5 тонн, а самосвальная платформа вмещает до 3,8 куб.м. материалов.

Существует возможность установки дополнительных надставных бортов, позволяющих увеличить объем грузовой платформы, что является важным в ряде случаев, например, при перевозке не столь тяжелых, но весьма объемных. Опрокидывание кузова осуществляется гидравлическим устройством. Коробка отбора мощности и насос имеют электропневматический привод и включаются дистанционно, из кабины. Там же включается и гидрораспределитель, который имеет ручное управление. Имеется защитный козырек кабины, установленный на среднем борту.

Особенности конструкции. Ближайшие родственники – ЗИЛ-4514, ЗИЛ-4516

Основой самосвала ЗИЛ 4520 является базовое шасси ЗИЛ-133Д42 производства столичного автомобильного завода имени Лихачёва. Это трёхосное шасси изначально предназначалось специально для строительного самосвала ЗИЛ-4514. Данная модель была запущена в производство в 1993 году. Грузовая самосвальная платформа ЗИЛ-4514 – Нефтекамского завода автосамосвалов, абсолютно аналогичная той, что устанавливалась на трёхосные самосвалы КамАЗ-55111. Самосвалы ЗИЛ-4514 выпускались с 1993 по 1997 годы, причём грузовые платформы устанавливал на шасси ЗИЛ-133Д42 не только Нефтекамский завод, но и Орский завод тракторных прицепов (хотя последний, конечно, произвёл гораздо меньше таких машин).

Узнаваемый КамАЗовский кузов на ЗИЛ 4514

Другой производитель самосвальных грузовых платформ (металлического кузова и гидравлического опрокидывающего устройства для разгрузки кузова) – Мытищинский машиностроительный завод – тоже стал устанавливать свой вариант самосвальной установки на шасси ЗИЛ-133Д42, в том же 1993 году. Получился новый вариант универсального промышленно-строительного самосвала – ЗИЛ-ММЗ-4520. Мытищинский кузов с закруглённой «корытообразно» нижней частью значительно отличается от НефАЗовского – ковшеобразного, угловатого.

Мытищинский вариант: ЗИЛ 4520.

Грузовая платформа самосвала ЗИЛ-ММЗ-4520 была специально сделана с этими скосами на боковых бортах, для предотвращения налипаний перевозимого влажного сыпучего груза. Управление гидравлическим опрокидывающим устройством: включение коробки отбора мощности и насоса — дистанционное, электропневматическое из кабины водителя; гидрораспределитель включается вручную, из кабины водителя.

На базовом шасси ЗИЛ-133Д42 был также разработан и самосвал-сельхозник: ЗИЛ-ММЗ-4516. Данный вариант ЗИЛовского самосвала-трёхосника получил грузовую платформу с возможностью разгрузки на З стороны. Он был предназначен для перевозки и быстрой разгрузки зерна и других сельхозгрузов по дорогам общей сети, в том числе и по грунтовым, и в полевых условиях. В комплектации этой автомашины была предусмотрена установка на кузове тента для обеспечения сохранности груза.

Самосвал-сельхозник ЗИЛ-4516 за работой.

Применение

При первом взгляде становится очевидно, что объем кузова по сравнению с другими серийными грузовыми автомобилями небольшой. Однако это не помешало ему стать востребованным в различных сферах, начиная с сельского хозяйства и заканчивая грузоперевозками и строительством.

Он подходит для погрузки и разгрузки железнодорожных вагонов, т. к. его кузов выполнен ровно с их погрузочной площадкой. Неплохие показатели проходимости позволили 130-му быстро распространиться по сельской местности и строительным площадкам. Грузовик подходит для перевозки грузов и людей.

Грузоподъемность нельзя назвать выдающейся, но вместе с тем автомобиль может похвастаться высоким уровнем мобильности и низкой стоимостью расходных материалов. Модель ЗИЛ 130 в свое время практически вытеснила все другие в сфере небольших грузоперевозок на городских и пригородных маршрутах.

Пожарные автомобили ЗИЛ 131

Серийный выпуск ПА на базе ЗИЛ 131 пришелся на 1970-1984 годы, когда были разработаны модели 137 и 137А. Они оказались удачными по сочетанию полноприводного шасси с абсолютной неприхотливостью к эксплуатационным условиям. По ТТХ пожарный автомобиль ЗИЛ 131 отличается от ЗИЛ 130, но полностью заменить его так и не смог. Для тушения пожаров его могут заправлять водой или пеной. Цистерна для воды рассчитана на 2.4 тонны, а бак для пены по сравнению с рассмотренной выше моделью немного меньше, 150 литров. При этом общая снаряженная масса этого автомобиля составляет 11 тонн. Распределение нагрузки на передний мост – 2980 кг, на задний – 8170 кг.

Бензиновый карбюраторный двигатель А-76 у ЗИЛ 131 АЦ-137 и 137А имеет мощность 150 л.с. или 110 кВт. При полной загрузке автомобиль развивает скорость 80 км/ч с расходом топлива 40 л на 100 км пробега. Колесная база предполагает шесть ведущих односкатных колес. Благодаря полному приводу машина справляется с бездорожьем. Это важный показатель для сохранения машинного фонда этой модификации как основной технической единицы МЧС.

Преимуществом ПА на базе ЗИЛ 131 считается система подогрева воды, расположенная в цистерне. Функционирует она на энергии выхлопных газов. Также отличительной особенностью этой модификации является улучшенная двухрядная кабина с защитными решетками на окнах на случай массовых беспорядков.

ТТХ пожарного автомобиля ЗИЛ 131 АЦ-40-137А

Насос	ПН-40УВ
Тип насоса	Одноступенчатый центробежный
Подача воды (л/сек)	40
Высота всасывания, max, м	7
Контрольная высота всасывания, м	3.5
Пеносмеситель	ПС-5
Тип пеносмесителя	Водоструйный эжектор
Производительность пеносмесителя при низкой кратности, м3	25
Производительность пеносмесителя при средней кратности, м3	250
Лафетный ствол	СЛК-П20
Расход воды для ствола, л/сек	19
Кратность пены на выходе из ствола	6
Дальность водяной струи, м	60
Дальность пенной струи, м	50
Поворот лафетного ствола	+90… -20° по вертикали
Площадь тушения пенами низкой кратности при Iтр = 0,1…0,15л/(с*м2)	41,67…27,78
Площадь тушения пенами низкой кратности при Iтр = 0,05…0,08л/(с*м2)	83,33…52,08
Длина напорных рукавов, м	408
Габариты (дшв), мм	764025002950

Несмотря на свою популярность, ПА на базе ЗИЛ 131 имеет некоторые недостатки. Например, принцип крепления к раме, из-за чего часто нарушается геометрия цистерны, а как следствие – ее разгерметизация.

Пик производства пожарных машин на базе грузовых автомобилей ЗИЛ пришелся на 1970-е годы, однако популярность этой техники не спадает и в наши дни. Ее плюс – неприхотливость в эксплуатации и возможность работы как в городской черте, так и в условиях бездорожья.

Автомобиль ЗИЛ-ММЗ-4502: технические характеристики

Длина автомобиля составляет 5490 миллиметров. При поднятом кузове — увеличивается до 6265 миллиметров. Длина колесной базы составляет 3300 миллиметров.

Ширина автомобиля — 2500 миллиметров. Высота — 2540 миллиметров. При поднятом кузове по самой высокой точке это значение равняется 4100 миллиметров. Основные размеры можно посмотреть на фотографии ниже. Это даст возможность лучше понять их.

Грузоподъемность автомобиля составляет от 5000 до 5250 килограмм, в зависимости от модификации. Вес самосвала в снаряженном состоянии — от 4750 до 4825 килограмм. Полная масса самосвала в версии ЗИЛ-ММЗ-45021 составляет 9975 килограмм, для версии ЗИЛ-ММЗ-45022 — 10300 килограмм.

Автомобиль способен на ровной дороге развивать скорость девяносто километров в час при полностью загруженном кузове.

На данный автомобиль устанавливается двигатель ЗИЛ-508.10, изготовленный из чугуна. Его расположение переднее продольное. Он характеризуется V-образным расположением цилиндров. А их всего восемь. Двигатель бензиновый объемом шесть тысяч сантиметров кубических. Его мощность составляет 150 лошадиных сил при оборотах 3,2 тысячи. Топливо подается по средствам карбюратора. Охлаждение жидкостное.

Колесная формула самосвала 4х2. Задний привод. Коробка передач механическая.

Тормозная система барабанного типа и на передних, и на задних колесах. Подвеска зависимая. Спереди установлена балка, сзади – рессоры.

ЗИЛ-45085 – надежный российский самосвал для строек

Современные автомобильные порталы, на которых пользователи размещают объявления о продаже легковых и грузовых транспортных средств, пестрят предложениями о приобретении машин марки ЗИЛ. Неприхотливые и надежные в эксплуатации, они снискали всенародную любовь и уважение. Особой популярностью пользуется модель ЗИЛ-45085, представляющая собой небольшой самосвал. Такой автомобиль незаменим на стройке.

Зарубежные аналоги стоят в несколько раз дороже. Поэтому грузовик ЗИЛ продолжает быть востребованным. И даже видавшие виды экземпляры быстро находят своего покупателя на вторичном рынке.

ЗИЛ-4329В1: под кабиной минский дизель Д-245.30 мощностью 151 л.с.

ЗИЛ-4329В1: под кабиной минский дизель Д-245.30 мощностью 151 л.с. ЗИЛ-4329В1: под кабиной минский дизель Д-245.30 мощностью 151 л.с.

В остальном ходовая часть мало отличается от той, что у капотного грузовика. Здесь тоже смоленская пятиступенчатая коробка передач, рязанский ведущий мост, пневматическая тормозная аппаратура рославльского агрегатного завода, АBS калужской . Даже колесная база прежняя — 3800 мм. Зато благодаря иной компоновке длина бортовой платформы возросла с 3752 до 4773 мм. Более длинную платформу можно установить на ЗИЛ-4329BL с расстоянием между осями 4680 мм.

Двигатели — минские дизели, для соответствия Евро III снабженные электронным управлением «Бош». Один из моторов, 130-сильный, предназначен в первую очередь для коммунальных машин. Бортовые версии, тягачи, а также грузовики с увеличенной базой оснастят более мощным 151-сильным Д-245.30.

Конечно, бескапотник запоздал минимум лет на десять.

Кабина

ЗИЛ 4505 имеет одинаковую со 130-м цельнометаллическую кабину, позволяющую взять на борт до трех человек.

Для водителя установлено отдельное сидение, имеющие несколько регулировок. Для пассажиров был применен двухместный диван. Для эксплуатации в условиях низких отрицательных температур внутри установлена эффективная отопительная система.

Салон данного автомобиля остался таким же, что и у ЗИЛ-130. Здесь отсутствуют пластиковые элементы, вся отделка металлическая. На приборной панели присутствуют лишь самые необходимые индикаторы. Основными преимуществами этой кабины является высокая посадка и эргономичное расположение всех органов управления. Уровень комфорта для своего времени достаточно неплохой.

Кабина имеет среднюю обзорность. Из-за высокого массивного капота и объемных крыльев присутствует много слепых зон, но со временем водители к этому привыкали.

Устройство

Цельнометаллическая кабина расположена за моторным отсеком. Кабина рассчитана на водителя и двух пассажиров, каждый оборудован отдельным сиденьем. Цельное изогнутое панорамное ветровое стекло обеспечивает водителю хороший обзор дороги. Крупногабаритные боковые зеркала установлены на выносных арках. Для крепления выносных луков используются специальные кронштейны.

Дверные стекла оснащены откидными форточками, которые можно регулировать и фиксировать своими руками. Двери можно открывать на угол 90 градусов (это обеспечивает удобную посадку для человека любой комплекции). Также имеются широкие подножки для удобной посадки. Высота кабины 2,7 метра. Человек может стоять. К дополнительным функциям кабины можно отнести наличие спального места.

Рулевой механизм

Рулевое управление состоит из двух частей: гидравлической и механической. Механическая часть представлена маховиком, за который отвечает вращающийся винт с скользящей гайкой и подвижный зубчатый сектор. Усилия водителя на руле снижаются благодаря гидравлической части, состоящей из распределителя и цилиндра. Системы освещения, вентиляции и отопления входят в стандартную комплектацию.

КПП

Механическая коробка передач имеет пять шагов вперед и один шаг назад. Для передачи крутящего момента на коробку передач используется корзина сухого фрикциона. Карданный механизм состоит из двух осей, между которыми находится промежуточная опора. Для крепления опоры и осей используются шарнирные крестовины. Мощность на полуось передается через одноступенчатый передний гипоидный мост и конический дифференциал.

Тормоза

Шасси ЗИЛ-433362 оснащено проверенной тормозной системой. Он состоит из трех контуров. Эта конструкция устанавливалась на грузовики предыдущих поколений, поэтому выдержала испытание временем. Тормозная система состоит из двух основных частей:

Рабочий тормоз. Он оснащен двухконтурной гидравлической системой с пневматическим управлением, которая воздействует на барабанные блоки всех колес. Дополнительные функции включают антиблокировочный механизм;
Запасной и стояночный тормоза. Для воздействия на башмаки барабана и трансмиссию используется пневматический привод.

Подвеска

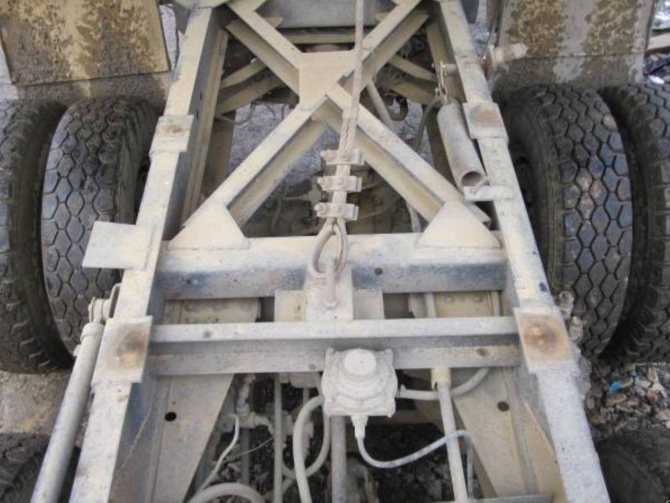

Каркас является несущей конструкцией. Для изготовления рамы используются два лонжерона, выкованные из одного куска стали швеллерного сечения. Ригели служат для крепления продольных деталей.

Плавность хода достигается за счет использования зависимой подвески мостов. Спереди и сзади установлены полуэллиптические рессоры. Спереди полуэллиптические рессоры дополнены двухсторонними гидравлическими телескопическими амортизаторами. Для увеличения прочности задних рессор установлены усиливающие листы.

Электросхема

Схема ЗИЛ-433362 для однопроводного электричества. Работает от 12 вольт. При заказе станка с завода вы можете выбрать дополнительное оборудование:

Предпусковой подогреватель, облегчающий запуск автомобиля в сильные морозы;
Изоляционная крышка;
Противооткатная планка;
Система зажигания оснащена микропроцессорным управлением. Работает стабильнее и дольше штатной системы зажигания.

Самосвал ЗИЛ — 45085 имеет следующие технические характеристики:

Технические характеристики:	Значения
Базовое шасси	ЗИЛ 452632
Масса перевозимого груза, кг.	5800
Полная масса автосамосвала, кг.	11200
Параметры кузова:
Объем кузова, куб.м:	5.36
Габаритные размеры кузова	2.99х2.27х0.8
Габаритные размеры автосамосвала	6.37×2.5×2.81
Дорожный просвет, мм.	230
Время подъема груженой платформы, с.
Двигатель
Модель	ЗИЛ 508.10
Тип	карбюраторный
Максимальная скорость при полной массе автомобиля, км/ч
Мощность, кВт (л.с.)	110 (150)
Контр. расход топлива, л/100 км*	25.8
