Регулировка и ремонт механизма сцепления грузовых автомобилей КамАЗ

Подготовка инструментов и материалов

Перед тем как начать установку лепесткового сцепления на Камаз, необходимо подготовить следующие инструменты и материалы:

• Гаечный ключ;
• Молоток и отвертка;
• Специальный ключ для снятия гайки;
• Сцепной или тормозной вал;
• Прижимные плиты или подшипники;
• Эластичные лепестки сцепления;
• Рабочий стол или площадку для установки;
• Чистая тряпка или губка для удаления грязи.

Все инструменты должны быть в исправном состоянии, чтобы обеспечить успешную установку. Если какой-либо из инструментов сломан или поврежден, его необходимо заменить перед началом работы. Также следует убедиться, что все необходимые инструменты находятся под рукой, чтобы не тратить время на поиск в процессе установки.

Как работает усилитель

Суть действия ПГУ заключается в том, что этот механизм отключает систему сцепления, таким образом, нейтрализуя воздействие на нее значительного давления со стороны водителя. Когда человек нажимает на соответствующую педаль, топливная жидкость начинает давить на поршневую систему усилителя. Поршень опускается, вследствие чего открывается впускной клапан. В открывшееся отверстие под давлением устремляется воздушный поток, который достигает пневматического поршневого толкателя. Этот толкатель отводит вилку, вследствие чего происходит деактивация сцепления.

Прокачать ПГУ на КамАЗе ЕВРО актуально, если водитель отмечает недостаток давления в системе, из-за чего отключение сцепления происходит не сразу. Помимо таких негативных проявлений данной проблемы, как пробуксовка и увод педали, это так же может спровоцировать износ механизмов и деталей коробки передач.

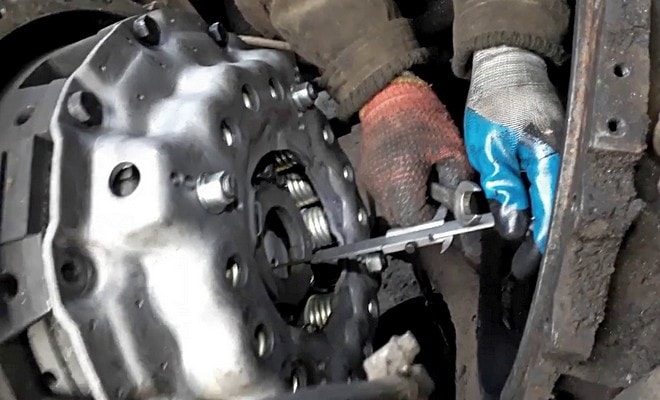

Регулировка двухдисковой корзины сцепления штангельциркулем

На лапках установлено кольцо. Регулировка двухдискового сцепления автомобиля Камаз требует правильно выставить расстояние от наружной плоскости нажимного кольца до диска сцепления. Регулировка двухдискового сцепления осуществляется штангенциркулем. Мерить необходимо от металлической плоскости диска до наружной плоскости нажимного кольца.

Многие пытаются это делать от ступицы диска . но это не правильно. Да и размеров таких не существует. Откручивается стопорная шайба на каждой лапке. Она закрыта крынкой которая крепится на двух болтах у каждой регулировочной гайки. Вращение этой гайки поднимает или опускает лапку сцепления. Зазор устанавливается  таким образом. Чтобы кольцо было удалено от диска на одинаковое расстояние. То есть при вращении регулировочных гаек диск необходимо выровнять идеально ровно.

Заводское расстояние

Заводское расстояние от диска сцепления от верхней плоскости нажимного кольца составляет 65 мм. При этом сцепление работает идеально. Соблюдаются все рабочие углы при нажатии вилки сцепления на выжимной подшипник. Сцепление работает плавно. Поддаётся регулировка педаль сцепления. Зазор на штоке ПГУ так же легко устанавливается.

Желательное расстояние

Камаз используется в сельском хозяйстве. Вывозит урожай с полей. Выехать с поля и не поджечь сцепление практически невозможно. Диск изнашивается быстро. Поэтому другие модели автомобилей еще долго не появятся в полях.

При износе диска сцепления лапки выходят на встречу выжимному подшипнику. При этом увеличивается зазор от диска до верхней плоскости кольца Поэтому при регулировке необходимо это учесть . И сделать зазор немного меньше. Оптимальный вариант это  62 мм.

При размере 62 мм сцепление так же хорошо поддаётся регулировке. И разница от 65 мм практически незаметна. Но у нас остаётся запас 3 мм который продлит работу сцепления до того момента пока  кольцо упрет выжимной подшипник в корпус КПП. При этом сцепление скоро перестанет работать.

Нежелательное расстояние

В интернете утверждают. Что оптимальный размер 57 мм это не правда. Я пробовал. По настоянию владельца. Не удалось ему сразу доказать обратное. Что получилось. Сцепление хорошо выжималось. Но тронуться на без рывка стало не возможно. Вилка выжимного подшипника заняла самое крайне положение. И при отпускании педали происходило резкое отпускание выжимного.  Положение вилки при выжатом сцеплении должно выглядеть подобным образом.

 А при 57 мм он  стало таким.

 Вилка становится торцом к выжимному. Плавное отпускание выжимного стало невозможно. Остались  два варианта либо ждать пока сотрется диск. И лапки сами выйдут наружу. Но при этом скорее всего повредится КПП. Либо  регулировать сцепление по месту. Это возможно хотя и очень неудобно.

Этапность работ

Регулировать корзину сцепления желательно с соблюдением существующих рекомендаций, строго придерживаясь порядка работ.

Первый этап – регулировка педали

Согласно техническим нормам, педаль сцепления должна свободно передвигаться, не встречая сопротивление, на 6-12 миллиметров. Если этот показатель изменился, значит, нужно его восстановить. Выполняется эта работа путем регулировки величины зазора между толкателем пневматического гидроусилителя. Для этого необходимо поворачивать эксцентриковый палец.

Второй этап – отладка муфты

Ее ход должен находиться в пределах 3,2-4 мм. Проверка осуществляется следующим образом: вилка отодвигается в сторону вручную, снимается пружина. Далее с помощью сферической гайки устанавливается необходимый диапазон хода муфты. Так же можете прочитать про Ручник на КамАЗе.

Третий этап – регулировка хода толкателя

Если его недостаточно, значит, полного отключения механизма не произойдет, то есть, диск не отсоединится от мотора. Величина нормального хода – примерно 25 мм. Проверить его можно, предварительно отжав педаль сцепления, пока она не упрется в днище.

Устранить существующую проблему можно двумя способами:

• доливка жидкости – о том, что ее недостаточно, свидетельствуют соответствующие отметки на бачке цилиндра;
• прокачка – метод заключается в устранении лишнего воздуха из системы. Прокачивать ее можно с помощью обычного насоса, шланга, стеклянной или пластиковой бутылки.

Если после проведения всех вышеописанных работ проблема с корзиной сцепления никуда не делась, придется прибегнуть к более сложному мероприятию – замене данного механизма.

Шаг 3: Регулировка сцепления

Перед началом процедуры регулировки сцепления необходимо убедиться, что система сцепления в исправном состоянии и не требует ремонта или замены деталей. Также убедитесь, что все регулировочные винты и гайки находятся в хорошем состоянии и свободно вращаются.

Для начала необходимо установить автомобиль на ровную площадку и активировать ручной стояночный тормоз. После этого следует выполнить следующие действия:

1. Откройте капот и найдите регулировочные винты на механизме сцепления.
2. С помощью специального ключа или отвертки поверните регулировочные винты вправо или влево до достижения желаемого уровня сцепления. При этом рекомендуется вращать винты по часовой стрелке для увеличения сцепления и против часовой стрелки для уменьшения сцепления.
3. После каждого поворота регулировочных винтов проверяйте сцепление, передвигая педаль сцепления вверх и вниз. Она должна иметь достаточное сопротивление и плавное функционирование.
4. При необходимости повторите процедуру регулировки сцепления до достижения оптимального уровня сцепления.

После завершения регулировки сцепления необходимо закрыть капот и проверить его функционирование на дороге. Если педаль сцепления плавно и надежно работает, а смена передач осуществляется без проблем, то регулировка сцепления проведена успешно.

Как отрегулировать сцепление КамАЗ

Техническое обслуживание проводится регулярно. Увеличение хода педали приводит к неполному разделению маховика и коробки. От этого узел контактирует, и нагрузка на зубья шестерни увеличивается. При недостаточной педали газа ведущий диск не зацепляется, вращение не передается полностью, и машина останавливается.

Регулировка сцепления на КамАЗе позволяет устранить неисправности, диагностируемые по следующим признакам:

• в начале вылета — рывок;
• проваливается фрикционная педаль;
• педаль газа тугая;
• если вы проверяете уровень трансмиссионной жидкости, обнаруживается утечка;
• слышны странные звуки.

Необходимость регулировки сцепления на КамАЗе проверяют путем измерения расстояния от низа педали до поверхности пола водительского сиденья – показатель должен быть 16 см.

Не снимая коробки

Регулировка фрикциона осуществляется путем снятия коробки передач. Однако если требуется регулировка в дороге, то работы проводятся без снятия конструкции.

Вам понадобится самодельное приспособление в виде отрезка проволоки, у которого одна сторона длиной 2 см согнута под углом 90˚. Толщина стержня не менее 3-4 мм, этот размер удобен для контроля зазора между элементом освобождения диска и контуром ножек.

Настройка производится с помощью гайки пневматического усилителя. Собачки подводятся к кольцу через отверстие в верхней части картера. Элементы выставляются максимально равномерно по площади.

Процедура следующая:

1. Ослабьте стопорные винты.
2. Снимите заглушки, пластины.
3. Гайки все откручиваются одинаково на 5 оборотов, для удобства используйте трещотку.
4. Если коронка выступает за поверхность кольца, ее зенкуют после проверки наличия феродо снизу.
5. Пружины можно менять одновременно.
6. Лапки располагают так, чтобы они одинаково касались кольца. Затем проанализируйте область удара на диске.
7. Передний подшипник смазывается. Выберите расстояние регулировки 29-30 мм.

Регулировка механизма без снятия коробки передач производится в случае двухдискового сцепления, однодисковые сцепления так не работают.

Как настроить свободный ход педали

Перемещением муфты управляют, надев рычаг на осевой вал от гайки толкателя. Если свободный ход, измеренный под углом 90˚, меньше 3 мм, то для его регулировки ползунковый винт поворачивают так, чтобы расстояние свободного хода муфты составляло 3,1-4 мм.

Ход усилителя проверяется при нажатии на педаль газа — показатель должен быть более 2,5 см. Меньшее значение не дает эффективного включения. Если ход толкателя пневмогидроусилителя меньше рекомендуемого, то:

• отрегулировать свободный ход педали сцепления;
• проверить количество жидкости в бачке главного цилиндра;
• удалить атмосферу из гидравлического блока.

Ход педали должен соответствовать размеру 6-15 мм, он измеряется посередине педали. При его превышении зазор поршня и толкателя устанавливается с помощью эксцентрикового элемента, соединяющего отверстие в верхней части толкателя и педаль акселератора.

Как отрегулировать корзину

Штифты корзины регулируются на снятом диске или через зазор в маховике непосредственно на машине.

Подход:

1. Когда машина стоит на яме, бокс снимается с помощью лебедки.
2. Осмотрите выжимной подшипник, пружины и цанги.
3. Откручиваем крепление диска к маховику двигателя.
4. Снимите нажимной механизм, удерживающий ведущий диск.
5. Осмотрите поверхность и произведите регулировку ножек по отношению к площади прилавка.
6. Проверьте изменение положения ножек с помощью пластины, учитывая, что их круглые поверхности должны касаться шаблона, наложенного на ступицу.
7. После регулировки кривой сцепления закрутите крепеж до упора. Сборка сцепления производится в обратном порядке.

Необходимый набор для установки лепесткового сцепления на Камаз

Установка лепесткового сцепления на Камаз является важным этапом при его техническом обслуживании. Для выполнения данной процедуры необходимо иметь следующий набор инструментов:

• Рабочая площадка: перед началом установки лепесткового сцепления необходимо подготовить удобное и безопасное рабочее место. Оно должно быть плоским, чистым и обеспечивающим достаточное пространство для работы.
• Набор ручных инструментов: для установки лепесткового сцепления потребуются различные ручные инструменты, такие как гаечные и торцовые ключи, отвертки, молотки и другие общеиспользуемые инструменты.
• Специализированное оборудование: для установки лепесткового сцепления может потребоваться специализированное оборудование, например, тиски, гидравлический пресс и др.
• Набор запчастей: перед установкой лепесткового сцепления необходимо приобрести все необходимые запчасти, такие как лепестки, втулки, пружины и другие детали, чтобы заменить старые или изношенные элементы.
• Смазка и масла: для установки и правильной работы лепесткового сцепления необходимо использовать смазки и масла, специально предназначенные для данного типа сцепления.

При выборе инструментов и запчастей следует обращать внимание на их качество и соответствие требованиям производителя лепесткового сцепления. Также рекомендуется следовать инструкциям и руководствам по установке, чтобы процедура прошла правильно и безопасно

При необходимости, обратитесь к профессионалам или механикам с опытом работы с лепестковыми сцеплениями.

Установка лепесткового сцепления на Камаз: пошаговая инструкция

Лепестковое сцепление – это важный элемент автомобиля Камаз, отвечающий за передачу крутящего момента от двигателя к трансмиссии. Для правильной установки лепесткового сцепления на Камаз необходимо следовать определенной последовательности действий. Предлагаем вам пошаговую инструкцию:

1. Подготовка к установке

• Подготовьте необходимые инструменты: ключи, отвертки, молоток, специальный инструмент для снятия демпфера.
• Установите грузовик на стояночный тормоз, чтобы исключить случайное движение.

Снятие старого лепесткового сцепления

• Установите поддон или емкость для сбора масла, так как оно может вытечь при снятии сцепления.
• Снимите прокладку и кольцо, закрепляющие маслосборник.
• Открутите болты, соединяющие корзину сцепления с ведомым диском.
• Снимите диск сцепления и прокладку.
• Отверните болты, крепящие нажимной диск к маховику и снимите нажимной диск.
• Проверьте состояние снятых деталей: диск сцепления, маховик, нажимной диск. Замените их при необходимости.

Установка нового лепесткового сцепления

• При необходимости, замените маслосборник и закрепите его с помощью прокладки и кольца.
• Установите новый нажимной диск на маховик и закрепите его с помощью болтов.
• Установите новый диск сцепления на ведомый диск и соедините их с помощью болтов.
• Подрегулируйте рабочий зазор между диском сцепления и нажимным диском с помощью специального инструмента.
• Установите прокладку и кольцо, закрепляющие маслосборник.

Завершение установки

• Закрепите гайками болты, соединяющие корзину сцепления с ведомым диском.
• Проверьте, что все детали установлены правильно.
• Завершите установку, приступив к обратной последовательности действий.

Следуя этой пошаговой инструкции, вы сможете правильно установить лепестковое сцепление на Камаз и обеспечить надежную работу автомобиля.

Особенности конструкции

Большая часть транспортных средств марки КамАЗ оборудована двухдисковой системой сцепления. Силовые пружины приобретают радиальное положение. Механизм приводится в движение с помощью гидравлики. Дополнительно присутствует пневматическое усиление.

Шофер получает главное преимущество — возможность уменьшить усилие для того, чтобы выжать педаль системы сцепления. Таким образом повышается удобство управления транспортным средством.

Система сцепления состоит из:

Маховика. Деталь необходима для запуска двигателя, а также с помощью маховика гарантируется правильное вращение коленчатого вала.

Среднего ведущего вала. На деталь устанавливается тормозная полумуфта. Таким образом механизм принимает участие в торможении тормозного средства.

Ведомого шкива. Деталь начинает вращаться в результате передачи движения от приводного механизма

Важное устройство в современных транспортных средствах, которое может сломаться. В случае поломки его можно будет легко заменить.

Нажимного диска

Деталь редко выходит из строя. Если неприятность случается, диск легко может быть заменен.

Кратерного устройства механизма сцепления.

Защитного кожуха. Изготавливается из высокопрочных материалов, способных переносить сильных механические воздействия.

Опорной вилки. Поскольку деталь подвергается сильному давлению, производитель делает ставку на максимально прочный металл, который выдерживает настолько сильное воздействие.

Рычага переключения скоростей. Главное требование — эргономика. Шоферу должно быть максимально удобно пользоваться устройством переключения скоростей. В модели 65115 это требование в полной мере реализовано.

Муфты деактивации. Дополнительно на механизме присутствует подшипник.

Вилки выключения системы.

Упорного кольца. Производитель выбирает максимальную прочность, поскольку деталь играет очень важную роль в системе работы системы сцепления.

Выжимной пружины.

Система сцепления может серьезно отличаться в разных моделях. Основное отличие — величина крутящего момента. Производитель постоянно улучшает систему сцепления. В частности, некоторые транспортные средства модели 65115 оборудованы усовершенствованным вариантом, у которого имеется удобный индикатор, показывающий степень изношенности фрикционных накладок.

Промежуток измеряется между корпусом механизма для усиления и шайбой на стоке. Если деталь работает слишком долго, зазор может достигать 2.5 сантиметров. Это повод организовать самостоятельный ремонт, либо обратиться к специалистам, которые это сделают за владельца транспортного средства.

Техническое обслуживание

Помимо настроек, сцепление автомобилей КамАЗ нуждается в регулярном обслуживании, поскольку это заметно увеличивает срок службы и надежность работы механизма на всех марках КамАЗ.

На примере модели 53215 обслуживание состоит из следующих основных пунктов:

1. Проверка затяжки болтов крепления усилителя в цепи привода сцепления.
2. Контроль за герметичностью гидравлических магистралей. На них не должно быть никаких масляных пятен.
3. Общая проверка исправности деталей педального узла. Все элементы должны быть в целом состоянии и не иметь больших люфтов в соединениях.
4. Контроль наличия смазки в подшипнике муфты и втулке соединения вилки. Для подачи масла в картере сцепления имеются три точки, снабженные пресс-масленками. В них нагнетают масло при помощи шприца.
5. Слив конденсата из корпуса ПГУ.
6. Контроль уровня жидкости в бачке усилителя.

Когда требуется замена сцепления?

Если все выполненные работы не приводят к восстановлению работоспособности механизма сцепления, то это становится одним из сигналов к его замене.

Другими признаками критического износа элементов конструкции являются:

• резкое включение дисков, при этом происходит жесткий рывок автомобиля;
• затрудненное включение всех передач, сопровождаемое характерным треском;
• вялый разгон автомобиля, при этом обороты двигателя явно не соответствуют выбранной передаче и скорости;
• запах горящих накладок при движении.

При появлении таких проблем необходимо как можно скорее прекратить движение и провести ремонт механизма. Дальнейшая эксплуатация автомобиля с неисправными или выгоревшими дисками сцепления приведет к выходу из строя коробки перемены передач.

 Загрузка …

Техническое обслуживание

Нюансы, которые должен соблюдать пользователь для проведения обслуживания системы сцепления:

1. Своевременная диагностика затяжки винтов, фиксирующих блок усилителя в цепи привода.
2. Контроль герметичности гидравлических заглушек. На шлангах не допускаются следы моторной жидкости и другие масляные пятна.
3. Диагностика работоспособности конструктивных элементов педального узла. Все комплектующие должны быть целыми, не допускаются большие отверстия в местах соединений.
4. Проверьте уровень смазки в подшипниковом узле рычажного механизма, а также во втулке, соединяющей его с вилкой. Для подачи расходников в картере есть специальные точки, оборудованные масленками. В них с помощью шприца вводят жидкость.
5. Своевременный слив конденсата из корпуса пневмогидроусилителя.
6. Диагностика наличия жидкости в расширительном бачке и ее долив.

Когда требуется ремонт или замена сцепления?

Признаки, которые могут свидетельствовать о неисправности в системе сцепления:

• внезапная активация дисков СС, что приводит к сильному рывку во время движения;
• затрудненное переключение скоростей, переключение режима может сопровождаться нехарактерным звуком или треском;
• слабая динамика и плохой разгон автомобиля, скорость силового агрегата не соответствует выбранному режиму движения;
• появление запаха гари во время движения.

При возникновении любого из этих симптомов во время работы сцепления пользователь должен остановить движение и провести диагностику и последующий ремонт. Эксплуатация автомобиля с неисправными дисками сцепления может привести к повреждению трансмиссии в сборе.

Как отрегулировать сцепление КамАЗ

Настройка и регулировка сцепления

После установки лепесткового сцепления на Камаз необходимо провести настройку и регулировку, чтобы обеспечить правильное функционирование сцепления. Вот пошаговая инструкция:

Снимите крышку с маховика, чтобы получить доступ к регулировочному винту сцепления.
С помощью специального ключа поверните регулировочный винт внутрь или наружу, чтобы изменить ход сцепления.
Затяните гайку на регулировочном винте, чтобы закрепить новую позицию.
Установите крышку на маховик и проверьте свободный ход педали сцепления.
Если свободный ход педали слишком большой или слишком маленький, повторите настройку и регулировку сцепления.
Проверьте работу сцепления на дороге

Обратите внимание на комфортность переключения передач и отсутствие скольжения сцепления.. Несмотря на то, что процесс настройки и регулировки сцепления достаточно прост, рекомендуется доверить эту работу опытному специалисту или механику

Это позволит избежать ошибок и обеспечить правильную настройку сцепления, которая продлит его срок службы и обеспечит надежность работы системы

Несмотря на то, что процесс настройки и регулировки сцепления достаточно прост, рекомендуется доверить эту работу опытному специалисту или механику. Это позволит избежать ошибок и обеспечить правильную настройку сцепления, которая продлит его срок службы и обеспечит надежность работы системы.

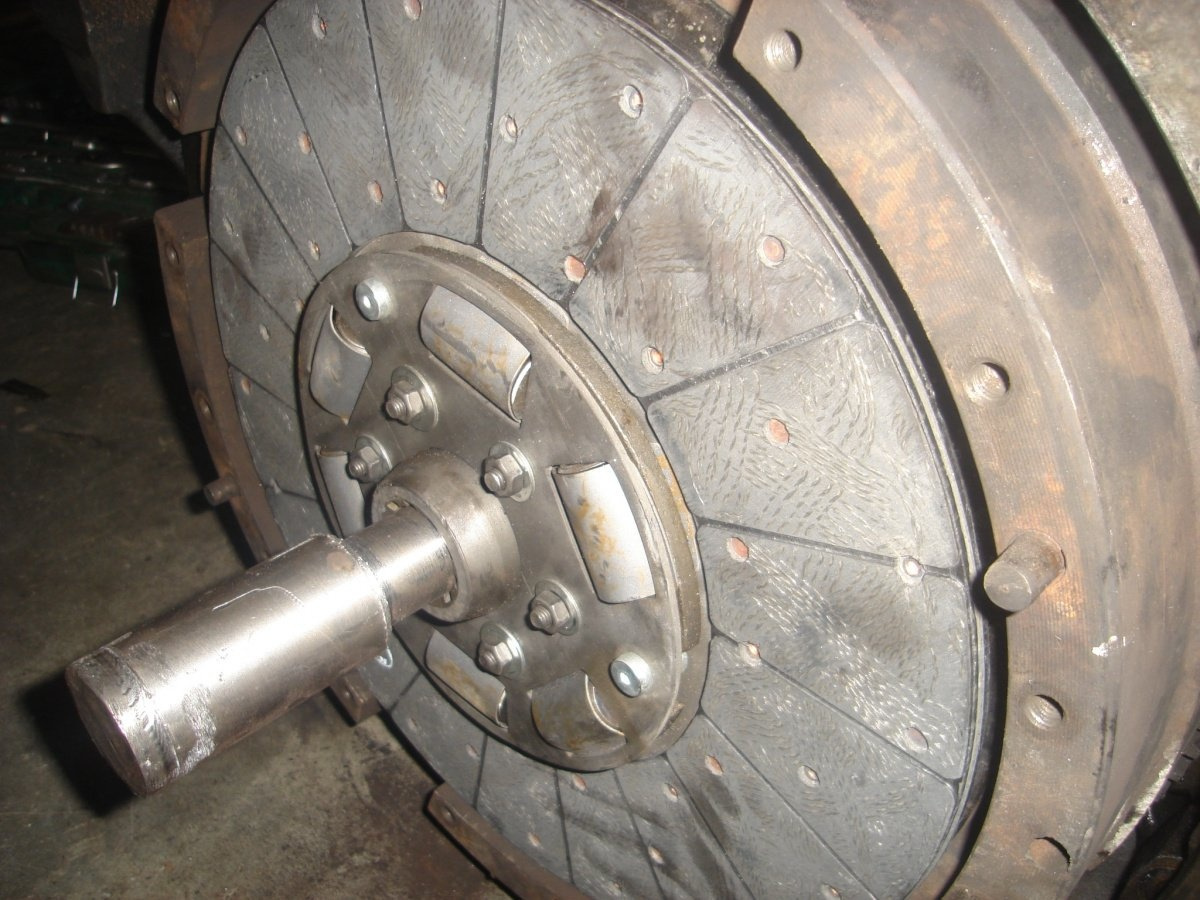

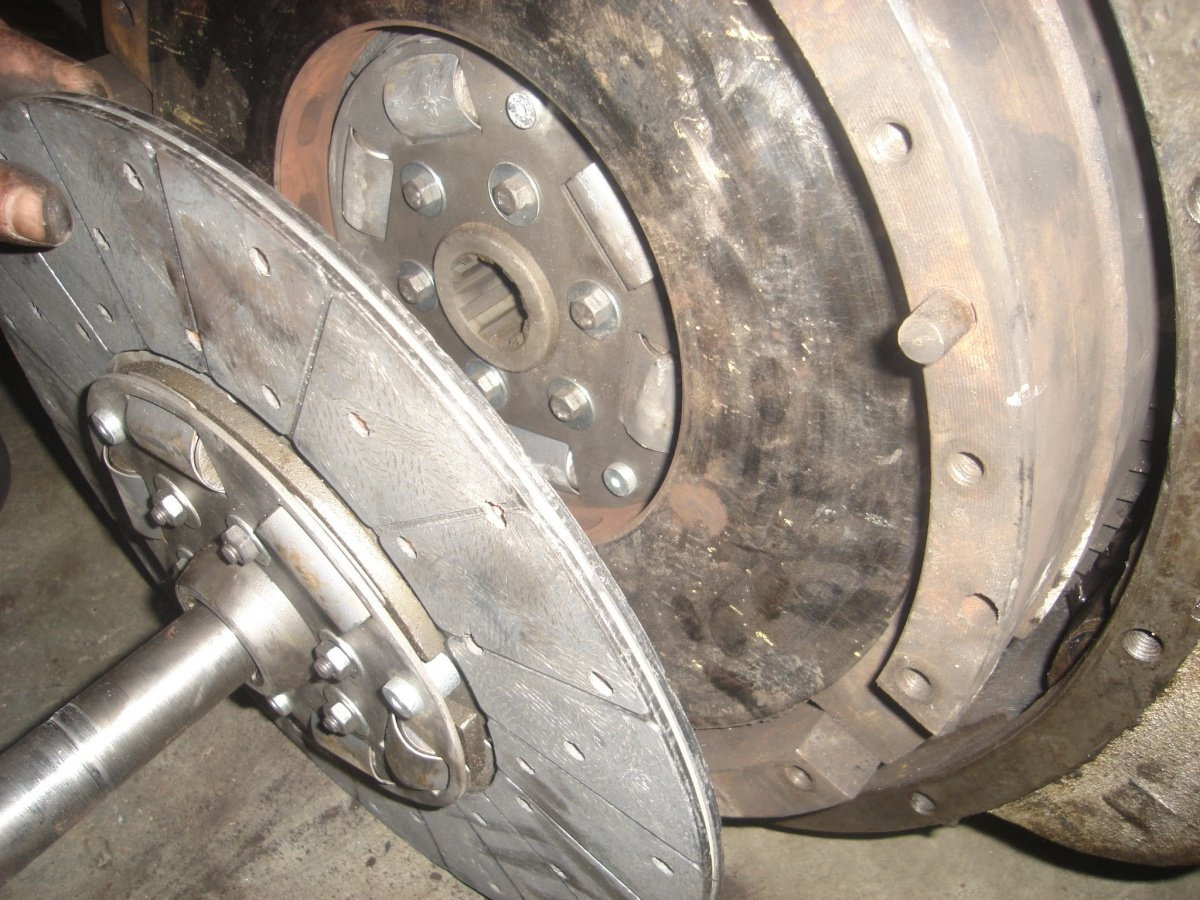

Установка дисков сцепления.

Втулки диска сцепления немного больше выступают с одной стороны, чем с другой. При установке большие стороны втулок должны быть обращены в разные стороны. По направлению к маховику

и по направлению к картеру сцепления. Первый диск располагается большей стороной к маховику. Далее находится промежуточный диск сцепления.

Второй диск устанавливается большей стороной ступицы к корзине. Если хотя бы один диск расположен неправильно . Они будут давить друг на друга, и корзина не будет функционировать.

Промежуточный диск должен свободно перемещаться в пазах маховика

Это очень важное условие.  В нем не должно быть заеданий и заклиниваний. В противном случае он зацепится за какой-нибудь диск

Однако диск не будет зажат. Но он будет постоянно вращаться. Вместе с ним будет вращаться и главный вал. И невозможно будет включить передачу без заедания шестерни. Лучше, если промежуточный диск будет немного свободнее. На всех автомобилях КАМАЗ с двумя дисками сцепления при нажатии на педаль сцепления слышен характерный стук. Это не мешает работе сцепления.

Бывает, что сцепление отрегулировано правильно. Диски сцепления полностью утоплены в корзине. А при движении с места передача включается с большим грохотом. Или же его вообще невозможно задействовать. Это потому, что. Если кожух сцепления выжат, по крайней мере один диск продолжает вращаться вместе с маховиком. Когда сцепление отпущено, оба диска должны остановиться. Только после этого передача сцепления включается без проблем. А причиной неисправности сцепления является промежуточный диск. Он заклинивается в пазах маховика. Он касается диска. И главный вал продолжает вращаться, когда сцепление выжато

Поэтому очень важно обратить внимание на то, как стоит промежуточный диск

После установки корзины. Положение лапок корзины сцепления должно быть правильно отрегулировано.

Шаги по установке нового лепесткового сцепления на Камаз

Установка нового лепесткового сцепления на Камаз может быть сложной задачей, но следуя нижеприведенным шагам, вы сможете успешно выполнить эту процедуру:

Перед началом установки убедитесь, что вы имеете все необходимые инструменты и запасные части. Вы должны обладать следующими предметами: монтажный ключ, комплект заменяемых пластин, смазка для сцепления, отвертки и гаечные ключи соответствующих размеров.
Поднимите кабину Камаза, чтобы получить доступ к двигателю и коробке передач. Вы можете использовать подъемник или блокировочные домкраты для этой цели.
С помощью отвертки или гаечного ключа снимите установленное ранее сцепление. Необходимо аккуратно открутить и удалить все болты и детали, связанные со старым сцеплением.
Очистите поверхность коробки передач от остатков старого сцепления и смазки

Обратите внимание, чтобы не повредить поверхность и не позволить попаданию пыли и грязи.
Установите новое лепестковое сцепление, следуя инструкции производителя. Установите заменяемые пластины, используя смазку для сцепления в соответствующих местах

Следите за правильным выравниванием и крепостью деталей.
Закрепите сцепление на коробке передач, затянув болты с использованием монтажного ключа или гаечного ключа. Убедитесь, что сцепление установлено безопасно и надежно.
Опустите кабину Камаза на свое место. Убедитесь, что кабина надежно закреплена.
Проверьте работоспособность сцепления, потренировавшись переключать скорости и плавно пускать и останавливать автомобиль. Убедитесь, что сцепление не скользит и функционирует должным образом.

После завершения всех вышеперечисленных шагов вы можете быть уверены, что новое лепестковое сцепление успешно установлено на вашем Камазе. Оно обеспечит надежную и плавную работу коробки передач в вашем автомобиле.

Процесс регулировки сцепления

Регулировка сцепления КамАЗа производится в несколько этапов, с соблюдением строгой очередности и применением инструментов и измерительных приборов:

• Установка зазоров между выжимным диском и кулачками выжимных лапок.
• Регулировка свободного жима педали.
• Настройка привода муфты.
• Установка регулировочного перемещения толкателя усилителя.

Ремонт КамАЗа, и в частности регулировку сцепления, как правило, проводят в случаях замены отдельных поврежденных и изношенных элементов механизма. Или же после установки всего механизма на двигатель. Для обеспечения синхронного действия лапок выключения и их верного установочного положения относительно диска нажимного, необходимо произвести проверку положения упорного кольца лапок.

Как уже было сказано, регулировка сцепления КамАЗа происходит в несколько этапов: проверка расстояния между поршнем рабочего цилиндра и толкателем, установка холостого перемещения вилочки выключения сцепления.

Зазор меж поршнем цилиндра и толкателем устанавливают при помощи эксцентрикового винта, который соединяет педаль с толкателем, в момент, когда педаль находится в исходном положении. Проворачивая регулировочный винт, нужно следить, чтобы движение педали от упора до момента соприкосновения толкателя и поршня составляло 6-12 миллиметров.

При помощи сферической гайки, расположенной на конце штока, следует отрегулировать свободное движение рычага вилочки сцепления. Для этого контрольную гайку отпускают и, уже вращая сферическую гайку, доводят расстояние между упором штока и рычагом до размера 3,1-4,7 мм.

После проведения данных регулировочных операций общее свободное перемещение педали привода должно составлять 30-42 мм. А при верно выставленном зазоре в приводе сцепления перемещение штока усилителя не должно быть менее 24 мм.

Проверка работы лепесткового сцепления на Камазе

Лепестковое сцепление является одним из основных элементов передачи крутящего момента от двигателя Камаза к коробке передач. Чтобы гарантировать безопасность и эффективность работы автомобиля, необходимо регулярно проверять работу лепесткового сцепления.

Для проверки работы лепесткового сцепления на Камазе следует выполнить следующие шаги:

Подготовьте автомобиль. Остановите Камаз на ровной горизонтальной поверхности и убедитесь, что двигатель выключен.
Поднимите кабину. Откройте капот и с помощью специального механизма поднимите кабину Камаза, чтобы получить доступ к лепестковому сцеплению.
Проверьте состояние лепесткового сцепления. Осмотритедетали лепесткового сцепления на наличие износа, повреждений или трещин. Если обнаружены какие-либо дефекты, рекомендуется заменить неисправные детали.
Оцените ход педали сцепления

Медленно нажмите и отпустите педаль сцепления, обращая внимание на ее свободный ход и сопротивление. Если педаль сцепления слишком легко опускается или слишком тяжело отпускается, это может указывать на проблемы с лепестковым сцеплением и требует дополнительной проверки.
Проверьте сцепление

Для этого зажмите педаль сцепления до конца и запустите двигатель Камаза. Во время работы двигателя обратите внимание на плавность работы сцепления и отсутствие шума или вибрации. Если вы обнаружите любые аномалии, рекомендуется обратиться к специалистам для диагностики и исправления проблем.

Помните, что правильная работа лепесткового сцепления является важным условием для безопасной эксплуатации Камаза. Регулярная проверка и техническое обслуживание помогут поддерживать лепестковое сцепление в исправном состоянии и предотвратить возможные поломки и аварийные ситуации.

Подготовительный этап

Не рекомендуется сразу же переходить к регулировке системы сцепления. Отсутствие предварительной подготовки способно привести к непредсказуемым последствиям. При самом плохом развитии событий могут возникнуть дополнительные поломки.

Подготовительный этап включает в себя пять шагов:

1. Оценка герметичности. Должна поддерживаться максимальная герметичность приводного устройства. Проверка заключается в том, чтобы последовательно несколько раз выжать педаль системы сцепления. Если утечка заметна невооруженным взглядом, это верный признак необходимости ремонта. Однако, можно обнаружить и более слабую утечку. Для этого рекомендуется использовать мыльный раствор. Ремонт может заключаться в замене патрубков, либо подтяжке комплектующих.

2. Диагностика уровня жидкости. Разбору подлежит расширительный бачок приводного устройства. Жидкость должна не полностью заполнять резервуар. Верхняя граница должна находиться приблизительно на 20 миллиметров ниже горловины. При необходимости просто надо добавить расходного вещества. Однако, рекомендуется внимательно следить за тем, чтобы не было смешения жидкостей от разных производителей. Таким образом гарантируется качество работы.

3. Проверка оттяжных пружин педали. Работа делается вручную. Если выявлена некорректная работа пружин, деталь подлежит замене.

4. Затяжка болтов. Речь идет о правильном монтаже пневматического усилителя. Для работы потребуется динамометрический ключ, который поможет определить момент затяжки. Он должен быть в районе 90-100 Нм.

5. Слив конденсата. Необходимо проверить его наличие в гидроусилительном устройстве. Если конденсат обнаружен, он сливается ручным способом.

Время выполнения подготовительного этапа зависит от мастерства работника. Неподготовленный человек может затратить на это целый день. Профессиональный мастер делает все очень быстро, уложившись в час, или даже меньше.
