Бульдозер Т-130: технические характеристики

Назначение

Трактор модели Т-130 – гусеничный вариант шестого тягового класса. Он может использоваться для решения широкого спектра задач. Машина незаменима в случаях, когда требуется тяжелая техника для транспортировки массивных грузов. Ее активно применяют в дорожных, землеройных и, в целом, строительных работах. Бульдозер нашел свое применение и в сельскохозяйственном секторе – с его помощью можно вспахивать поля, окучивать, бороновать, рыхлить, культивировать и заниматься мелиорацией почвы, выполнять посевные работы.

Незаменим этот трактор и на лесозаготовительных площадках. Он может перетягивать тяжелые бревна, а гусеничная платформа позволяет легко маневрировать на сложном рельефе.

Т-130: технические характеристики, обзор, описание

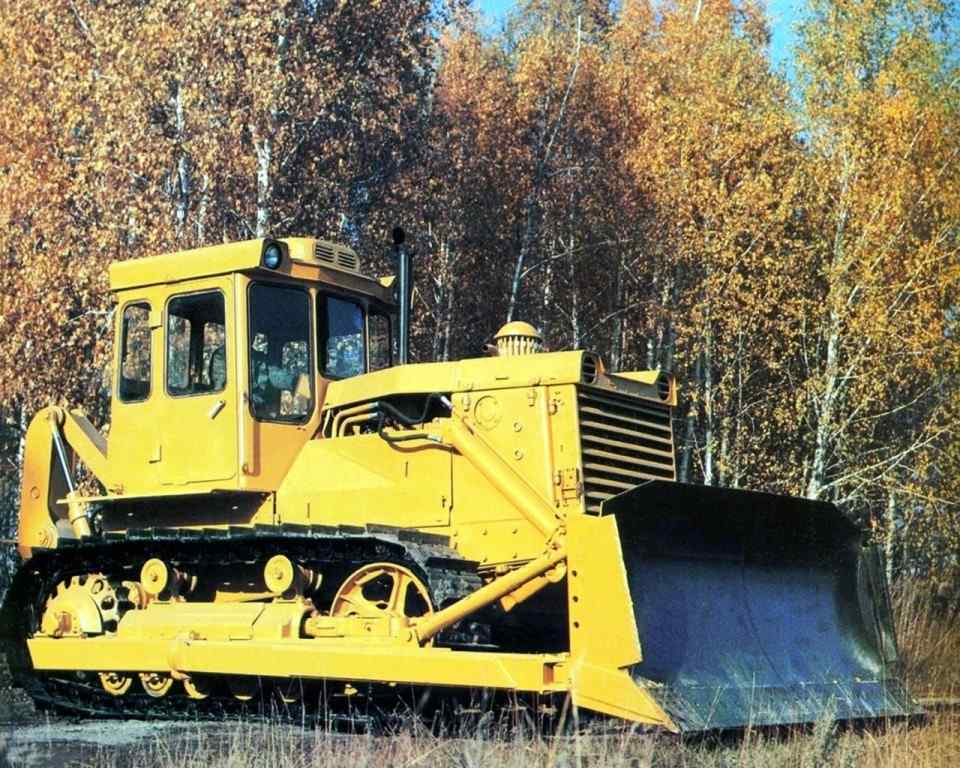

Источник фото: techstory.ruФото Уралтрак Т-130

В число основных элементов Т-130 входили двигатели Д-130/Д-160, оборудованные турбонаддувом, и механическая трансмиссия с постоянно замкнутой муфтой сцепления.

Количество передач — восемь вперед и четыре назад. По своей конструкции это была простая модель, а значит, с высокой ремонтопригодностью.

Базовый гусеничный трактор использовался в качестве промышленной и сельскохозяйственной техники.

Управление тормозами и поворотом у Т-130 выполнялось с помощью одного рычага. Еще одна особенность — один поддерживающий ролик в гусеницах вместо двух. Подвеска была выполнена полужесткой, с балансирной поперечной рессорой. Она изготавливалась из двух штампованных лонжеронов.

Максимальная скорость, которую мог развивать бульдозер при передвижении вперед, — 10,65 км/ч. Предельное значение при езде назад — 8,63 км/ч. Самое большое тяговое усилие достигалось при скорости в 2,6 км/ч. Тормоза конструкторы установили ленточного типа. Ширина стандартных башмаков составляла 500 мм.

Технические характеристики Т-130, масса

Вес бульдозера Т-130 составлял чуть более 12 тонн. Базовая версия характеризовалась удельным давлением на грунт на уровне 0,05 МПа.

Масса конструкционная	12 720 кг
Тяговый класс	10
Мощность двигателя	140-160 л.с. (в зависимости от модели)
Удельное давление на грунт	0,05 МПа
Гидравлическая система	100 л

Габариты

Габаритные размеры у рассматриваемого трактора составляли 5,2 м (длина), 2,5 м (ширина) и 3 м (высота).

Длина	5 193 мм
Ширина	2 475 мм
Высота	3 085 мм
Дорожный просвет	415 мм
База	2 478 мм
Колея	1 880 мм

Двигатель Т-130

Первые образцы, выпускавшиеся на Челябинском тракторном заводе, комплектовались 140-сильным двигателем Д-130. С середины 70-х годов бульдозеры начали оснащать более мощными дизелями Д-160, вырабатывающими до 160 л.с.

Источник фото: techstory.ruБолее поздние модели бульдозеров Т-130 оснащались двигателем Д-160

Нормативный расход топлива бульдозера составлял 244,3 г/кВт*ч. Машина комплектовалась топливным баком, вмещающим 290 л.

Тип дизельного двигателя Д-130: четырехцилиндровый, четырехтактный с камерой сгорания в днище поршня. Чтобы осуществить запуск дизельного двигателя, использовался вспомогательный карбюраторный мотор с электрическим стартером.  Для пускового двигателя использовалась смесь бензина с моторным маслом.

Марка двигателя	Д-130
Диаметр цилиндра	145 мм
Ход поршня	205 мм
Удельный расход топлива	244,3 г/кВт*ч
Топливный бак	290 л
Система смазки двигателя	32 л
Система охлаждения	60 л

Техническое обслуживание

Модели Т-130, Т-170, а также разработанные после них бульдозеры Т-10 и Т-11 имеют конструктивную преемственность. В том числе они схожи по габаритным размерам и своим весовым характеристикам.

Это позволяет производителю заявлять, что запчасти, подходящие для установки на уже снятые с производства машины, можно приобрести и сегодня.

Причем речь идет как об изготовлении или ремонте в заводских условиях комплектующих, так и о замене старых узлов на более современные и производительные.

Источник фото: techstory.ruФото Уралтрак Т-130 с двигателем

Одним из самых слабых мест т 130 считались бортовые фрикционы. Их конструкция была позаимствована у более старого трактора С-80 и отличалась весьма незначительным сроком службы.

Модификации

Трактор Т-130 был создан на основе модели Т-100, однако довольно сильно отличался от своего предшественника: базовая машина была подвергнута глубокой модернизации. Следующим же этапом развития бульдозерной техники производства «ЧТЗ-Уралтрак» стала модель Т-170 (главное отличие — увеличенная до 174 л.с. мощность).

Источник фото: ru.wikipedia.orgДлина бульдозера Т-130 составляла 5,2 метра

Покупателям предлагалось две версии бульдозера т 130: стандартная и болотоходная (Т-130Б) с более широкими гусеницами. Кроме этого, после оснащения соответствующим оборудованием базовый трактор использовался в качестве трубоукладчика, свайного копра, буровой установки и проч. Также была доступна версия для сельскохозяйственной отрасли (Т-170МГС).

Аналоги

Среди сходных по своим возможностям моделей можно назвать: УМЗ УРБ-10М.01, УМЗ УРБ-10М.01Б, УМЗ УРБ-10М.01Я, Балтиец БКУ-703Б, ЧТЗ Т-170, УралТракГрупп УТГ10, Ярстройтехника Д3-110, Резонанс Б421, ПТК К-703 МА-БК, ЧЗПТ Т10М П 5-катковый.

Механизаторы — об опыте эксплуатации бульдозера Т-130

Одно дело было использовать Т-130 в Советском Союзе, когда солярка стоила сущие копейки и вообще была «казённой», и совсем другое — в новой России, где горючее стоит немалых денег и приобретается за собственные, «кровные» средства. В связи с этим нынешние владельцы Т-130 отмечают, что данный бульдозер имеет большую производительность, но и требует больших объёмов земляных работ, иначе его использование просто будет нерентабельным.

Механизаторы, работавшие на Т-130 в условиях Крайнего Севера, подтверждают трудности с запуском двигателя в экстремально низкие температуры. Однако, человек ко всему приспосабливается, и, по свидетельству одного из механизаторов, «процедура эта, конечно, не из лёгких на первый взгляд, но со временем это происходит на автомате и становится не сложнее, чем повернуть ключ зажигания и запустить двигатель на легковом автомобиле».

Существенной проблемой двигателей Т-130 называют то, что они (а точнее — их турбина) «боится» длительной работы на холостых оборотах. Если часто и длительное время держать двигатель на холостых оборотах, то турбина начинает пропускать масло и в итоге выходит из строя.

Дело в том, что если двигатель работает на малых оборотах, то в него практически перестаёт поступать масло для смазки. Турбина начинает работать насухую, поэтому увеличивается износ деталей и может произойти поломка.

Немаловажный недостаток состоит также в том, что башмаки гусениц закреплены на болтах, которые периодически ослабляются и раскручиваются. Поэтому приходится постоянно следить за крепежом башмаков, проверять их целостность и подтягивать их.

Т-130 на строительстве дороги.

Однако в целом, за исключением мелких недостатков, все отмечают удивительную неприхотливость и надёжность бульдозера, вкупе с его поистине «чудовищной» мощностью и производительностью. Это подтверждают и сохранившиеся с далёких советских времён данные о заключении госкомиссии по приёмке новой модели трактора Т-130, гласившие: трактор прошёл все испытания с превышением всех заявленных показателей и превзошёл все ожидания.

Особенности техники

Челябинское тракторное предприятие специализируется на изготовлении сверхмощных машин. Трактор Т-130 не стал исключением, эта техника относится к 10 тяговому классу.

Бульдозер Т-130

Модификаций машин этой серии как таковых не выпускалось. Конструкторы разработали лишь облегчённую модель, предназначенную для работы на торфяниках. Зато базовый вариант трактора послужил основой для разработки более 80 единиц тяжёлой техники.

Силовая установка

Бульдозер оснащался турбированным четырёхцилиндровым дизелем Д-160. Мощность силовой установки составляет 140 лошадиных сил. Расход горючего на максимальной мощности – 244 г/кВт час.

Для того чтобы осуществить запуск основного двигателя, предусмотрен бензиновый мотор серии ПМ-23. Это двухцилиндровый двигатель карбюраторного типа, соединённый с дизелем двухступенчатой КПП.

Предварительный мотор необходим для запуска машины в холодное время года. На головках цилиндра установлены форсунки. При работе на нейтралке, можно отключать подачу топлива для второго и третьего цилиндров. Такой подход обеспечивает экономный расход горючего во время простоя техники.

Трактор Т-130

Схема трансмиссии

Трактор Т-130 оснащается механической трансмиссионной системой. Схема состоит из восьмиступенчатой коробки передач, поворотного механизма и бортовых редукторов, сцепления и заднего моста. Из особенностей можно отметить фрикционную муфту, соединяющую двигатель с трансмиссионной системой и сухое четырёхдисковое сцепление.

Ходовая часть

Основные узлы Т-130 расположены на металлической раме. Она состоит из двух продольных лонжеронов, которые соединяются задним мостом. Тип подвески – полужёсткая, балансирная. Гусеничное полотно состоит из штампованных траков, соединённых металлическими пальцами.

Рабочее место

Бульдозер Т-130 оснащался цельнометаллической кабиной, рассчитанной на двух человек. Водительское кресло имеет регулируемую конфигурацию спинки. Предусмотрен каркас безопасности. Кабина оборудована системами отопления и кондиционирования воздуха. Использование резиновых уплотнителей, сделало кабину защищённой от шума и пыли.

Электрика

Схема электрической проводки обеспечивает работу внутренних и наружных осветительных приборов и дополнительного оборудования кабины. Напряжение в электрической сети составляет 12 Ватт. Для защиты проводки от замыканий, предусмотрены специальные предохранители.

Система управления

Трактор Т-130 управляется рычагами. Чтобы машина совершила разворот, используется поворотная муфта. Такие муфты располагаются на заднем мосту и соединяются с приводными шестерёнками при помощи валов.

Схема рулевого управления выглядит следующим образом:если трактор необходимо развернуть, включается поворотная муфта с нужной стороны и замедляется движение гусеничного полотна.

Для крутого поворота используется тормозная система ленточного типа. Задействовав ленточный тормоз (он располагается вокруг поворотной муфты), трактор можно развернуть практически на месте.

Дополнительное оборудование

Бульдозер Т-130 оснащается раздельно-агрегатной системой гидравлики. Эта схема обеспечивает работу навесного и прицепного оборудования. Для установки дополнительного оборудования используются задняя и передняя навески.

Кроме этого, предусмотрена сцепка для работы с прицепным оборудованием. Этот узел может выполняться в двух вариациях: маятниковый или жёсткий.

Трактор Т-130Б

Технические характеристики:

Масса (полная комплектация)	14 320 кг
Параметры: длина/ширина /высота	5 193/2 475/3 085 мм
Ширина колеи	1 880 мм
Клиренс	415 мм
Объём топливного бака	290 л

Покупка б/у бульдозера Т-170: особенности выбора

Покупка бульдозера высокого тягового класса, пусть даже на вторичном рынке, удовольствие не из дешевых

По этой причине нужно знать, на что ориентироваться при покупке и на что обратить более пристальное внимание. Чтобы не приобрести кота в мешке. Первым делом обращаем внимание на общий внешний вид техники, а так же на наличие навесного оборудования

Как правило должен присутствовать хотя бы бульдозерный отвал, а в идеале и рыхлитель

Первым делом обращаем внимание на общий внешний вид техники, а так же на наличие навесного оборудования. Как правило должен присутствовать хотя бы бульдозерный отвал, а в идеале и рыхлитель. Если это оборудование отсутствует, у вас уже есть причина сбивать цену

Если это оборудование отсутствует, у вас уже есть причина сбивать цену.

Осмотрите двигатель и все элементы гидравлики на наличие подтеков масла

Обратите внимание на сколько машина подвержена коррозии

Следующее и наверное самое главное на гусеничном тракторе, это гусеницы. Смотрим на износ траков и пальцев. Замена гусениц дело весьма недешевое, поэтому отнеситесь к этому серьезно. Ну а лучший совет, это конечно взять с собой на осмотр специалиста который хорошо разбирается в такой технике.

Ценовой диапазон при покупке бульдозеров Т-170, варьируется приблизительно от 400 тыс. за трактор 1988-1992 годов, до 3,5 миллионов за прошедший капитальный ремонт и доведенный до состояния новой машины трактор.

Бульдозер Т-130 — технические характеристики трактора Т-130, описание, фото

Трактор Т-130 – мощная гусеничная самоходная машина общего назначения, которая предназначена для трудоемких и сложных работ. Технические характеристики и многофункциональность позволяют использовать трактор в сельском хозяйстве для глубокой пахоты, вспашки необработанных земель, культивации, посева, боронования, а также при транспортных и мелиоративных работах. Помимо этого, он может быть занят в промышленности, строительстве и лесной отрасли, для этих целей применяется дополнительное оборудование такое, как отвал, грунторез, тяговые лебедки и др.

Устройство Т-130

Конструкция и устройство бульдозера Т-130 характерно для многих гусеничных агрегатов, различия, в основном, заключаются в технических характеристиках, мощности и сопутствующем оборудовании.

Двигатель у машины дизельный четырехтактный четырехцилиндровый марки Д-160 с камерой сгорания и турбонаддувом. Также имеется система запуска от пускового карбюраторного двигателя с электростартером, в обиходе называемая – пускач.

Ходовая часть – полужесткая подвеска с балансирной поперечной рессорой, изготовлена из 2-х штампованных лонжеронов, которые соединены с корпусом заднего моста.

Трансмиссия – многоступенчатая, механическая. Комплектация трансмиссии:

• 2-х ступенчатый бортовой редуктор;
• четырехвальная коробка передач;
• сухие многодисковые бортовые фрикционы;
• коническая передача;
• задний мост;
• сцепление.

Рабочее оборудование – раздельно-агрегатное гидравлическое, предназначенное для выполнения работ с двумя видами навесных систем: задней и передней в жестком или маятниковом исполнении.

Коробка передач у Т-130 четырехвальная, позволяет изменять скорость движения 4-х передач заднего хода и 8-ми переднего. Самое большое тяговое усилие достигается КПП при скорости агрегата в 2,6 км/ч – 128,2 кН.

Производитель

Трактор Т130 изготавливался на крупнейшем Челябинском заводе по производству гусеничных тракторов (ЧТЗ) с 1969 г., в 1988 выпуск этих мощных машин прекратился. Завод перешел на сборку более современных моделей.

Модификации

Базовая модель претерпела значительные изменения, на ее основе разработаны тракторы с усовершенствованными узлами и деталями. Яркий пример – Т-170. Мощность двигателя увеличена до 174 л.с., объем бака – 300 л, значительные изменения коснулись и трансмиссии. Позднее на его базе были изготовлены еще более 80 моделей тракторов.

Технические характеристики бульдозера Т-130

Масса	14,3 т.
Тяговый класс	6 тс.
Габариты	длина – 5193 мм;высота – 3085 мм;ширина – 2475 мм.
Двигатель	Д-160, мощность 118 кВт./ 160 л.с.До 1981 г. устанавливался Д-130. Вес – 230 кг.
Колея	1881 мм.
Дорожный просвет	416 мм.
Расход топлива	244,3 г/кВт.
Топливо	основной двигатель – дизельное;пусковой – смесь бензина А-76 или А-72 с моторным маслом.
Объем бака	290 л.

Ремонт

Произвести качественный ремонт трактора Т-130 – не проблема. В связи с тем, что Челябинский завод, выпустивший первый Т-130, до сих пор успешно работает, затруднений с запчастями не возникает. Многочисленные продавцы этой продукции предлагают запчасти для Т-130 в полном объеме. При необходимости есть шанс приобрести не только отдельные запчасти, в продаже имеются целые блоки, узлы и части корпуса. Таким образом, может быть заменена, например, старая кабина. Как правило, доставка комплектующих с завода в центральную часть России занимает не более недели. Не стоит забывать и о взаимозаменяемости большинства деталей, например, гусеница с Т-170 прекрасно подойдет и для Т-130.

Как купить?

Несмотря на то, что производство этих мощных машин остановлено, специализированные издания буквально пестрят, с одной стороны, предложениями о продаже этой модели, а с другой – многочисленными объявлениями от желающих купить бульдозер Т-130. Скорее всего, и те и другие найдут своих продавцов и покупателей. Тем более что цена на них относительно невелика — около 500 т. р. На сегодняшний день можно найти не только б/у вариант, есть в продаже и абсолютно новые агрегаты. В настоящее время ведется активная продажа техники с консервации из государственного резерва.

Аналоги

Аналогом Т-130 можно назвать гусеничный трактор компании Shantui или отечественный, несколько устаревший, бульдозер Б10М. И все же более новая, удобная модификация — это ТМ-10. Усовершенствованная и усиленная модель с большей маневренностью, которая достигается бесступенчатым изменением направления и скорости. За счет внесенных изменений производительность бульдозера ТМ-10 значительно выше, чем у более ранних аналогов.

Инструкция по эксплуатации

Для того, чтобы завести пусковой двигатель, нужно выполнить ряд действий:

• Открыть кран топливного бака;
• Нажать зажигание;
• Закрыть воздухозаслонку;
• Открыть дроссельную заслонку;
• Подкачать топливо;
• Включить стартер на 5 секунд;
• Установить пусковую рукоятку на гусенице;
• Медленно провернуть валик;
• Рукоятку резко повернуть;
• Приоткрыть воздухозаслонку.

Далее включают дизельный двигатель, действия при этом следующие:

• Повернуть ручку редуктора в замедленное положение;
• Повернуть ручку бендикса в состояние «включено»;
• Осуществить плавный запуск сцепления;
• В течение одной минуты провернуть коленвал дизельного двигателя;
• Включить сцепление;
• Ручку редуктора повернуть в положение ускорения;
• Выключить сцепление;
• В течение двух минут провернуть коленвал дизельного двигателя на ускоренной скорости;
• Рукоятку декомпрессора повернуть в положение работы;
• Подать топливо;
• Ручку акселлератора повернуть на середину;
• Выключить пусковой двигатель, убедившись, что дизельный работает.

Дизельный двигатель во время морозов нуждается в предварительном подогреве. В этих целях предусмотрен нагреватель ПЖБ-400Б, осуществляющий нагревание воды и масла. Сливные его краны и краны блока двигателя необходимо закрыть. Кран радиатора, используемый для слива, пробки горловины водяного радиатора, трубы нагревателя нужно наоборот открыть. Пока нагреватель работает, заслонка отопителя кабины должна быть закрыта.

Технические характеристики

Конструкция бульдозера Т-130 очень проста. Благодаря этому его легко ремонтировать. Запчасти для трактора можно было приобрести в любом месте. Они не являются дефицитом и в наше время. Основные детали тягача – двигатель, механическая коробка переключения передач, постоянно замкнутая муфта сцепления. Трансмиссия предполагает двенадцать скоростей, четыре из которых – для заднего хода.

За рулевое управление и торможение отвечает один и тот же рычаг. Гусеницы наделены единственным роликом, осуществляющим поддержку.

Подвеска полужесткая, состоит из двух лонжеронов, изготовленных методом штамповки. Тормозная система выполнена в виде ленты.

Предельное тяговое усилие производится при развиваемой скорости 2,6 км/ч. Максимально возможная развиваемая скорость во время движения вперед составляет 10,65 км/ч, назад – 8,63 км/ч.

Особенности

О чем статья:

Первые гусеничные модели бульдозера ЧТЗ Т-130 выпускали еще при Советском Союзе. Первоосновой для производства являлся Т100, заимствованный от американской модели. В наши дни такая производительная машина до сих пор имеет неплохой спрос и эксплуатируется сельскохозяйственными, строительными и коммунальными предприятиями.

С 1963 по 1983 годы Челябинский завод по изготовлению и ремонту тракторов выпустил 412145 образцов. ЧТЗ Т130 подходит для осуществления деятельности в сельском хозяйстве, строительной отрасли, промышленности. С его помощью трактора или бульдозера перевозят и перетаскивают грузы, рыхлят почву перед посадкой, укладывают трубы, пашут, боронуют, окучивают растения и выполняют другие задачи.

Особенностью серии является повышенный запас прочности механизмов и узлов, а также преемственность тракторов и бульдозеров ЧТЗ Т 100, ЧТЗ Т 130 и ЧТЗ Т 170. Этот факт крайне важен для потребителей, поскольку исключает вероятность возникновения проблем с запасными частями и элементами – в большинстве случаев они взаимозаменяемы.

Трактор/бульдозер ЧТЗ-130 изготавливается в 2-х модификациях, отличающихся по площади гусениц. Базовая версия отличается весом в 12 т, при этом реально создаваемое давление на грунт 0,05 МПа. Тяговое усилие позволяет отнести спецтехнику к классу 10. На Т-130 устанавливаются моторы мощности 140-160 л.с. Для ЧТЗ Т 130 может быть поставлен дизельный двигатель или многотопливный мотор. Гидравлика имеет объем в сто литров.

Особенности трактора модельной линейки Т-130 производства Челябинского тракторного завода следующие:

• фрикционы требуют пристального внимания и тщательного обслуживания;
• при минусовой температуре воздуха трактор ЧТЗ Т-130 требует предварительного прогрева;
• соединение трансмиссии и рычагов на ЧТЗ Т130 прямое, то есть при любой работе с 8-ступенчатой 4-хвальной коробкой передач появляются вибрации.

Кабина и управление

В кабине трактора предусмотрены сидения для двух людей. Рабочее место водителя выполнено удобно и эргономично по сравнению со всеми предшественниками Т-130. Для удобства машиниста предусмотрена регулировка сидения, комфортное расположение рычагов, внедрена охладительная и отопительная системы обработки воздуха. В кабине около лобового стекла расположены руль, специальная панель с измерительными приборами для вывода характеристик работы машины. Для шумоизоляции и пылезащищенности имеются резиновые уплотнители дверей. Каркас бульдозера усилен в целях исключения механических повреждений.

Управление тягачом осуществляется рычагом, отвечающим за поворотный механизм, и педалью тормоза. Машине сообщается маршрут прямолинейного движения, которому она следует без дальнейшего участия человека. Чтобы произвести поворот, отключают одну из поворотных муфт для прекращения работы гусеницы.

Для правого поворота стимулируют правую гусеницу, для левого – левую.

Для вхождения в поворот под острым углом или для спуска с горки необходимо заранее переключиться на первую скорость. Если же поворот плавный, тормоз не используют.

Для предотвращения рывков при вхождении в поворот необходимо очень плавно воздействовать на управляющий поворотным механизмом рычаг, и так же плавно переводить его в начальное состояние по окончанию маневра.

Запрещено переключение скоростей в процессе переезда машины через препятствия, езды в гору или с горы. При спуске с тяжелым грузом в прицепе управление поворотным механизмом осуществляется наоборот. Для произведения полной остановки сокращают подачу бензина, отключают сцепление. Двигатель при этом сразу не выключают, дают ему несколько минут поработать на маленьких оборотах. Рукоятку акселератора устанавливают в нижнее положение.

Техническое обслуживание Т 130

Техническое обслуживание Т 130 включает в себя регулярную проверку уровней жидкостей, подтягивание частей и соединений, если необходимо. Техобслуживание тормозов должно предусматривать проверку креплений механизмов тормозной системы, очистку от грязи и масла, обеспечение свободного движения механизмов управления.

Сезонное техобслуживание предусматривает замену масла на зимнее масло, заливку антифриза или тосола в систему охлаждения, утепление топливных баков во избежание образования конденсата, промывку трансмиссии и заливку ее маслом зимнего типа, подтягивание всех соединений и другие мероприятия, необходимые для надлежащего функционирования трактора.

Все операции по техобслуживанию и ремонту должны выполняться в соответствии с инструкциями производителя и планами техобслуживания эксплуатирующей организации.

Почему так популярен Т-130

Несмотря на то что создали этот бульдозер в прошлом веке, его популярность не падает. Дело в том, что высокая проходимость и хорошие тяговые характеристики относятся к высшему классу.

Это незаменимая спецтехника при проведении больших объемов сельскохозяйственных работ. А большие мелиоративные площади вообще никак не смогут обойтись без применения такого бульдозера.

Все дело в том, что площадь опоры на грунт у этой модели очень широкая, за счет чего земля спрессовывается слабо.

В этой спецтехнике может быть установлено два вида трансмиссии:

• механическая – достаточно проста и имеет небольшой вес, однако может обеспечить высокий КПД, надежную работу и простую эксплуатацию;
• гидромеханическая – этот вариант можно автоматизировать, что значительно облегчит управление, сделает машину более надежной и долговечной.

Помимо модификации бульдозера, существует еще около 80 моделей и комплектаций трактора Т-130. Но так как все запчасти унифицированы, их можно использовать для любых трансформированных машин.

Кроме этого, базовая модель спроектирована так, что на конструкцию может быть установлено различное навесное оборудование: очиститель для снега, ковш экскаватора, лопата для переоборудования в бульдозер.

Помимо этого, оно может быть прицепным. При желании можно переоборудовать модель в грейдер.

Секрет мобильности спецтехники кроется в конструкции гусениц. Они имеют неразборные звенья, соединенные втулками и пальцами. Башмаки, которые подсоединены к звеньям, имеют специальный профиль.

Опорные детали также играют важную роль (они всегда в запасе у механиков). Все части гусеничной ленты изготавливаются из высокомарганцовистой стали и проходят закалку.

Одно из главных преимуществ – наличие раздельно-агрегатной гидросистемы, за счет которой производительность бульдозеров Т-130 становится выше.

Эти мощные агрегаты оборудованы двухместной металлической закрытой кабиной с круговым остеклением, в которой есть вентиляция, отопление, тепловая и звуковая изоляция.

Сейчас стало возможным сделать небольшие дополнения для удобства: специальный подогрев воздуха, замена кабины на тент летом.

Чтобы без проблем ездить по обледенелой дороге, можно установить шпоры, а чтобы не портить асфальтовое покрытие – специальные асфальтоходные башмаки.

Все это оборудование, которым может быть дополнена и оснащена такая спецтехника, как бульдозер Т-130, сейчас возможно приобрести в местах продажи запчастей.

О том, как модель Т-130, оснащенная бульдозерным отвалом, справляется с расчисткой площади под строительство здания, можно узнать из видео:

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Гидравлика и приводы

Тракторы Т-130 производятся с раздельно-агрегатной гидравлической и навесной системами. Навесная система позволяет подсоединять к машине различные агрегаты (навесные манипуляторы, прицепные механизмы, полунавесные конструкции), благодаря чему значительно расширяется сфера использования трактора. Гидравлическая система осуществляет руководство всеми присоединенными приспособлениями.

Для возможности эксплуатации в замерзшей или слишком плотной земле осуществлено принудительное углубление рабочего механизма. Маленькие затраты времени на полный разворот уменьшают потери времени при работе с навесными и полунавесными устройствами. Все части гидравлической системы связаны трубопроводами. Раздельно-агрегатная гидросистема состоит из:

• Насоса;
• Трубопровода;
• Масляных баков;
• Силовой трубы;
• Редуктора привода гидронасосов;
• Шестерней;
• Механизмов включения насосов;
• Гидрораспределителя;
• Управляющих рычагов;
• Гидроцилиндров.

Характеристики рыхлительного оборудования

Вид	Однозубый	Многозубый
Максимальное заглубление, см	65	65
Предельное количество зубьев, шт	1	3
Число положений зубьев по вертикали	3	3
Масса, кг	1155	2245
Угол рыхления с коротким башмаком, градусы	45
Угол рыхления с длинным башмаком, градусы	30

Характеристики бульдозерного оборудования

Тип отвала	Прямой	Полусферический
Ширина отвала, см	342	331
Максимальный подъем, см	102
Объем призмы волочения, м3	4,28	4,75
Высота при угле резания 55 градусов	1,31
Максимальный перекос при 10 градусах, см	63
Регулирование угла резания, градусы	10
Максимальное заглубление, см	44
Масса, кг	2240	2313

Редуктор

Для ЧТЗ Т-130 предусмотрен двухступенчатый бортовой редуктор, который устанавливает ведущее колесо в верное расположение по отношению к корпусу машины, изменяет передаточное число в большую сторону. Находится редуктор по боковым сторонам корпуса. В бульдозере Т130 данный элемент сделан по типу двухступенчатой шестеренчатой передачи постоянного зацепления. Устройство имеет в своем составе две шестерни, одновенцовую и двухвенцовую, совершающих вращение в отсеках для подшипников, расположенных в корпусах и расточке кожуха.

Для установки подшипника одновенцовой шестерни трактора ЧТЗ Т-130 выполнена глухая расточка, для двухвенцовой – сквозная с крышкой. Барабан поворотной муфты передает вращение ведущей шестерне. Расположение ведомой шестерни предусматривает ее легкую и быструю замену. Редуктор бульдозера Т-130 имеет специальную ванну для масла, уплотненную двумя прокладками. Неподвижные диски обеих прокладок плавающие, подвижный выполняет вращение одновременно с ведущим колесом.

Для установки ведущего и натяжного колес на одной поверхности с осью катков предназначены прокладки. Установка их на ЧТЗ Т-130 осуществляется между крышкой и полуосью подшипника. При вращении шестерни разбрызгивают масло, смазывая элементы редуктора. В крышку концевого подшипника врезана емкость для масла, благодаря которой производится смазывание втулки.

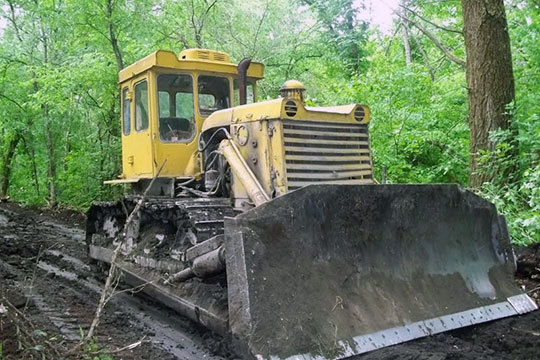

Бульдозер Т-130

Основными преимуществами данной техники были доступность запасных частей, невысокая стоимость и простота конструкции, позволяющая осуществлять ремонт быстро и легко. Несмотря на устаревание и износ отдельных частей бульдозера, его смело можно отнести к «рабочим лошадкам». Даже сейчас на строительных площадках встречаются модели Т-130 70-х годов выпуска.

К недостаткам модели следует отнести ненадежность фрикционов и несовершенство конструкции. В сравнении с моделями, производимыми в тот же период иностранными предприятиями, Т-130 заметно уступал им по большинству параметров. При низких температурах завести бульдозер было довольно тяжело. Однако простое обслуживание и малая стоимость сделали свое дело – машина получила широкое распространение в СССР и в России.

Производством Т-130 занимался Челябинский тракторный завод. Модель просуществовала с 1969-го по 1988-ой года, после чего выпуск ее прекратился. Кроме классической версии бульдозер выходил в болотоходной модификации – Т-130Б. Она отличалась от традиционной большей площадью гусениц, обеспечивающих улучшенную проходимость и малое давление на грунт. На смену модели Т-130 пришла версия Т-170 с существенными доработками по кузову и новым двигателем.

Особенности эксплуатации и обслуживания

К основным особенностям эксплуатации Т-130 относится его большая опорная поверхность — она дает оператору возможность использовать машину как средство для уплотнения грунтов, для съема земельных пластов большой площади. Высокий уровень проходимости на любой почве, большое тяговое усилие — неоспоримые преимущества этого вида техники.

Для безопасной эксплуатации гусеничного трактора следуйте рекомендациям, приведенным ниже:

• запрещается работать при: утечке топлива, жидкости из гидросистемы, повышенном давлении жидкости, с открытой дверцей кабины оператора;
• при работающем двигателе недопустима починка ключевых узлов трактора или навесного оборудования;
• при работе с техникой на наклонной поверхности на башмаки гусениц надеваются специальные шпоры во избежание соскальзывания трактора;
• недопустим резкий поворот при заглубленных в землю навесных орудиях;
• трактор с работающим двигателем нельзя оставлять без присмотра;
• используйте звуковой сигнал для оповещения о том, что трактор начал движение, если на строительной площадке находятся люди или животные.

Сроки ТО трактора Т-130

Поскольку все работающие модели Т-130 в настоящее время являются устаревшими, техническое обслуживание выполняется как для давно работающей техники, то есть, не реже, чем каждые 50-100 моточасов.

Чем может комплектоваться

ЧТЗ Т 130 помимо бульдозерного отвала может комплектоваться следующими видами навесного оборудования:

•  трубоукладчиком;
•  сваебойной установкой;
•  рыхлителем;
•  корчевателем пней;
•  тяговой лебёдкой;
•  кабелеукладчиком;
•  сварочным аппаратом;
•  лесозаготовительным устройством.

Благодаря конструктивной преемственности моделей Т-130, Т-170, Т-10, Т-11 запасные части на более старую модель найти можно даже в наше время. Потребителей данный факт, несомненно, порадует, поскольку это позволит осуществлять ремонт и продолжать эксплуатацию модели Т-130, уже снятой с производства довольно давно. Более того, передовые узлы можно устанавливать на старую технику, делая ее более комфортной и производительной. Модели Т-130, Т-170, Т-10, Т-11 имеют практически одинаковые габариты и массу.

Трансмиссия

Все конструкторские узлы трактора ЧТЗ Т-130 установлены на металлическую раму. Трансмиссия состоит из замкнутой муфты сцепления и двух дисков, КПП, конической передачи бортовых фрикционных механизмов. Рычаги управления подсоединены напрямую к коробке передач, из-за чего многие владельцы бульдозеры Т130 отмечают большую вибрацию внутри кабины.

На ЧТЗ Т 130 устанавливается гидромеханическая или механическая 8-ступенчатая трансмиссия, включающая 4-вальную коробку передач и муфту сцепления постоянно замкнутого типа. В состав трансмиссии также входит 2-ступенчатый бортовой редуктор, коническая передача и бортовые фрикционы. Коробка передач трактора Т-130 позволяет выбирать из 8 передних и 4 задних скоростей и развивать скорость до 12 км/час. При этом максимальное тяговое усилие (128,2 кН) бульдозер показывает на скорости в 2,6 км/час.

Для выполнения разворота трактора или бульдозера используются поворотная муфта, находящаяся на заднем мосту, и ленточный тормоз. ЧТЗ Т 130 обладает отличной маневренностью, развернуть машину можно почти на месте.

Наличие 4-хвальной трансмиссии на тракторе ЧТЗ Т-130 дает свои преимущества, ведь водитель сможет регулировать скорость при переключении 8 скоростей вперед и 4 скоростей заднего хода. Для максимальной производительности и получения тягового усилия ЧТЗ Т130 в указанных 128 кН придется двигаться со скоростью 2,6 км/час.
