Нужно ли регулировать клапана с гидрокомпенсаторами?

Причины изменения величины зазора в клапанной системе

Следует отметить, что регулировка заключается в установлении определенного фиксированного промежутка между коромыслом и клапаном. Его величина может довольно быстро изменяться. Причинами таких нежелательных отклонений считаются следующие неполадки:

выход из строя коленчатого вала;
неправильный момент срабатывания кулачков в газораспределительном механизме;
нарушение целостности блока цилиндров.

Кроме перечисленных неисправностей двигателя, причиной плавающего зазора может являться поведение водителя за рулем Газели. Чрезвычайно агрессивное вождение, выражаемое ускоренным спуском сцепления, например, способно привести к преждевременному износу функциональных узлов.

Зачем проводится регулировка клапанов?

Какую роль в двигателе играют гидрокомпенсаторы

Эксплуатация двигателя неизбежно вызывает нарастающую разбалансировку рабочих узлов и деталей. Это происходит как вследствие штатной работы, так и при нарушениях правил эксплуатации дизельных агрегатов. Результатом становятся отклонения в зазорах клапанов от оптимального показателя.

Продолжительная работа двигателя, имеющего признаки неисправности, ускоряет его износ и потенциально грозит более серьезными поломками вплоть до полного выхода агрегата из строя. Перед тем, как отрегулировать зазоры клапанов, следует устранить причины, которые вызвали разбалансировку. В противном случае неисправность проявится вновь в скором времени. Основными причинами являются:

ранее неправильно проведенная регулировка зазоров и ошибки при затягивании болтов в
головке цилиндра;
физический износ или другие поломки в узлах ГРМ;
использование некачественной охлаждающей жидкости, вызвавшее перегрев двигателя;
загрязнение воздушного тракта;
загрязнение моторного масла;
поломки, связанные с неполным прогоранием топлива;
чрезмерно долгая работа на высоких оборотах;
злоупотребление запуском двигателя с помощью эфира.

Яркими признаками того, что двигатель требует немедленного техобслуживания, являются металлический стук в работающем агрегате, повышение расхода топлива и падение мощности агрегата.

Даже если не было ни одного из выше перечисленных происшествий, через каждые 150-200 тыс. км пробега необходимо производить регулировку клапанов просто в профилактических целях.

Регулировка

Все работы должны производиться максимально качественно. Для этого желательно проконсультироваться с опытным механиком. Хорошо, если он будет контролировать выполнение работ.

Регулировку производят в следующем порядке:

Следует установить первый цилиндр на верхнюю мертвую точку с помощью ключа-храповика по метке. Для этого потребуется выкрутить свечу и заткнуть отверстие целлофановым пакетом. Когда его выбьет из двигателя, значит, ВМТ близко. Нужно довести поршень до верха, контролируя его положение отверткой. По идее ВМТ должна совпадать с третьей меткой на шкиве. Двигатель проворачивается строго по часовой стрелке ключом для храповика;
В таком положении клапана первого цилиндра закрыты. Поэтому проверяем зазоры на них, выбираем соответствующие щупы и вводим их в зазор. Зазор для впускных и выпускных клапанов мы делаем 0,35 – это проверено – работает идеально! Если все в порядке, то щуп должен входить с легким усилием. Если он проходит легко, либо не лезет, то нужно произвести настройку. Для этого ослабляют контргайку, и, удерживая ее ключом, вращают винт, настраивая зазор клапанов 1.2.4.6. После регулировки не забудьте затянуть контргайку;
Проворачивается коленвал на 180°, в таком положении регулируются клапана 3.5.7.8;
Еще раз проворачивается двигатель, также на 180° и проверяем зазор.
После этого нужно повторить проверку. Это даст гарантию правильности выполнения работ;
Выполняют окончательную сборку, устанавливая все снятые детали на место.

При правильно выполненной регулировке должны исчезнуть все лишние звуки. Двигатель должен работать ровно, без всяких стуков. Также должен снизиться расход топлива. Все это говорит о правильности настроек.

Регулировка клапанов Газели бизнес 4216

Как осуществляется регулировка клапанов Газель 4216? Такой вопрос вызывает интерес автомобилистов. Когда Газель мчится по дороге, опытный водитель всегда слышит, как работает автомобиль, нет ли каких-нибудь неполадок.

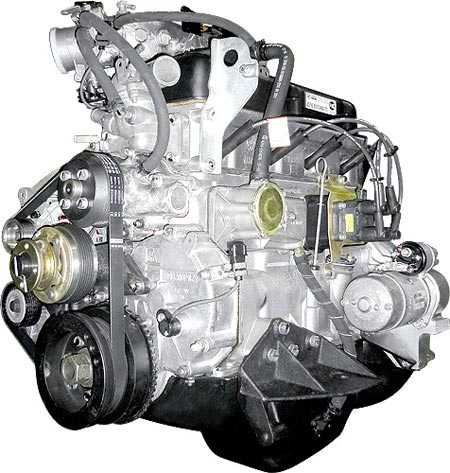

Так выглядит 4216 двигатель для автомобиля Газель

Для чего нужно регулировать клапаны

Если вдруг появляется посторонний шум при работе двигателя, то, скорее всего, придется проверять двигатель или клапаны. Диагностика Газели:

Лучше всего ревизию сделать с помощью стетоскопа, подойдет для этого случая модель К-69М ГАРО.
Двигатель газели при этом должен быть прогрет, и проверять нужно при различной частоте вращения коленвала.
Придется внимательно прислушиваться на самой маленькой частоте вращения, потом на средней, начиная с распределительного механизма, а затем проверяя работу клапанов (750-1000 мин.-1).

Звуки от поврежденных клапанов слышны лучше всего в том месте, где находится головка, над местами их расположения.

Разобранный двигатель 4216

Необходима регулировка клапанов Газель 4216, если они периодически стучат, то проявляясь, то исчезая, если резко менять частоту вращения коленчатого вала.

Регулировка клапанов Газели 4216

Как выполняется регулировка клапанов Газели

Чтобы отрегулировать в двигателе автомобиля Газель бизнес-класс клапан, не требуется повышенное мастерство. Это больше техобслуживание, чем настоящий ремонт Газели. И провести его можно собственными силами. У каждого хозяина в запасе имеются многочисленные гаечные ключи, которые сейчас пригодятся, особенно понадобится ключ на 36 при вращении коленвала, когда необходима будет регулировка клапанов Газели.

Процесс начинается с того, что откручиваются болты, чтобы можно было свободно снять крышку клапанов. Здесь профессиональные водители советуют заодно проверить, в каком состоянии находится прокладка под крышкой, так как бывает, что ее давно уже пора заменить, а раз представился такой удобный случай, то лучше не откладывать.
Не все автомобили УМЗ-4216 оснащены инжекторной системой впрыска топлива, но если эта система есть, то до клапанов добраться намного проще, потому что в этом случае снимать ресивер не нужно. Но шланги и электропроводка в этом месте не дают свободно снять клапаны, поэтому шланги нужно обязательно отсоединить, а электропроводку аккуратно отодвинуть, чтобы не мешала.
Теперь нужно предельно сконцентрироваться, потому что предстоит выставить четко положение коленвала. На его звездочке находится метка, которая при совмещении должна совпасть с меткой на шпонке. Ее легко найти — рядом с приводом вентилятора.
Коленвал выставляют, используя гаечный ключ на 36 мм. Метки совпали, а теперь регулируем в определенной последовательности каждый клапан, соблюдая такую очередность: 1 — 2 — 4 — 6.
Опять же коленвал должен быть провернут вполоборота по часовой стрелке, и очередь следующей партии: 3 — 5 — 7 — 8.
Чтобы убедиться в том, что клапаны будут работать нормально, необходимо проверить зазоры. На холодном двигателе он не должен превышать 0,4, если же двигатель прогретый — 0,3.
Проверка зазоров клапанов 4216
Когда клапаны прошли строгий контроль, отрегулированы, необходимо вернуть крышку на место, шланги присоединить, привести в порядок электропроводку и проверить качество собственной работы электросхемы Газели, заведя автомобиль. Остается только прислушаться — не возникает ли посторонних звуков, которые бы говорили о неисправности.
Может возникнуть необходимость отрегулировать клапаны, если при сборке не затянули как следует ось коромысла, но стоит отрегулировать ее до отметки 0,3, заменить радиатор, и все будет в порядке.

Так выглядят гидрокомпенсаторы в сборе для Газели 4216

Это может произойти, если в гидрокомпенсатор попал воздух. Значит, моторное масло в картере на верхнем или нижнем уровне: нередко такое происходит, когда машина оказалась на долгое время под уклоном. Происходит сбой, когда из испорченного масляного фильтра попали загрязнения на прецизионные поверхности или шлам от моторного масла, которое оказалось низкого качества.

Как выполнить регулировку клапанов после разборки блока

Двигатель после и полной разборки обязательно нужно регулировать повторно, то же относится и к работе клапанов. Принцип настройки зазора остается идентичный, только необходимо прежде всего провести комплексное обслуживание мотора, то есть сделать обкатку хотя бы в 50-60 км. Не следует обращать внимания на то, что клапаны в этот период будут не отрегулированы.

И конечно же, регулировка выполняется только в полностью исправном двигателе. Если там не работает одна из свечей или стучит шатун из-за разболтанного пальца — все это нужно исправлять в обязательном порядке. Далее выполняется регулировка по вышеуказанному алгоритму.

Клапана двигателя 4216 для Газели

неисправности коленчатого вала;
проблемы с газораспределительным механизмом (неправильный момент срабатывания кулачков);
механическое повреждение блока цилиндров;
слишком агрессивное вождение (быстрый спуск сцепления, из-за чего изнашивается в том числе коленчатый вал).

В Газели инжекторного типа (то есть без карбюратора, а с системой прямого впрыска) принцип регулировки клапанов аналогичный, только ресивер снимать не потребуется. В этом случае достаточно просто снять клапанную крышку, за которой и скрывается доступ к необходимым затяжным гайкам.

Готовый к установке на Газель двигатель умз 4216

Зазоры регулируем на холодном (15-20°С) двигателе.
Величины зазоров должны быть для выпускных клапанов первого и четвертого цилиндров (крайние клапаны) – 0,30-0,35 мм. Для всех остальных клапанов – 0,35-0,40 мм.
Снимаем крышку головки блока цилиндров (см. Замена прокладки крышки головки блока цилиндров).
Головкой или ключом «на 36» поворачиваем коленчатый вал за болт крепления шкива-демпфера по часовой стрелке (вид спереди)…

Если клапаны не закрылись (такт выпуска), поворачиваем коленчатый вал еще на один оборот. Набором щупов проверяем зазоры в приводе клапанов первого цилиндра.

Ключом «на 14» отпускаем контргайку регулировочного винта и на один-два оборота отворачиваем регулировочный винт. Между стержнем клапана и коромыслом вставляем щуп. Заворачиваем регулировочный винт до тех пор, пока щуп не будет двигаться в зазоре с небольшим усилием.

Выставив зазор, удерживаем регулировочный винт, затягиваем контргайку (при этом зазор несколько уменьшится) и вновь проверяем зазор. Регулируем зазоры обоих клапанов первого цилиндра.

Вместо отвертки регулировочный винт можно удерживать ключом «на 11».

Поворачивая коленчатый вал по часовой стрелке каждый раз на 180° (полоборота), регулируем зазоры в приводе клапанов остальных цилиндров согласно порядку их работы, т.е. 1-2-4-3
Устанавливаем крышку головки блока цилиндров с прокладкой.

Покажем как своими силами произвести регулировку клапанов в двигателе УМЗ 4216 с гидрокомпенсаторами на автомобиле Газель Бизнес. Отцепляем всё лишнее, снимаем клапанную крышку. Установили метку:

На данном двигатели клапана не освобождаются, они у нас всегда в зажатом положении. Как нам определить с какого цилиндра начать настройку. Для этого мы берём какую нибудь ровную планку. Ставим её между третьим и четвёртым клапаном и видим куда у нас идёт наклон. По этому наклону мы можем определить, зажат или не зажат клапан. Т.е. если у нас наклон идёт в сторону четвёртого клапана, это значит что четвёртый клапан у нас сейчас ослабленный, а “нажат” третий клапан. Это нам говорит о том, что настройки начинаются с первого цилиндра.

Значит настраиваем первый, второй клапан, затем четвёртый. Как происходит настройка клапанов, сначала срываем гайку:

Затем выкручиваем болт, до того момента как на него перестанет давить гидрокомпенсатор. Как только это происходит, мы делаем на выпускных клапан один полный оборот, на впускных клапанах полтора оборота. Хотя в методичках пишут, что на всех клапанах необходимо делать, два, два с половиной оборота. Но как показала практика, когда делаешь 2.5 оборота, особенно когда машина эксплуатируется на газу, сёдла клапанов начинают подгорать и в итоге гидрокомпенсатор не может компенсировать это нажатие, начинать прогорать клапан.

Видео регулировка клапанов на двигателе УМЗ 4216 с гидрокомпенсаторами в Газель Бизнес:

Резерв видео по регулировка клапанов в Газель Бизнес с двигателем УМЗ 4216:

По идеи регулировать клапана на двигателе с гидрокомпенсаторами не нужно. Но после такой регулировки двигатель работает значительно тише и мягче. Тем у кого стоит газ, это делать просто необходимо. После какого пробега рекомендуется регулировать клапана? Всё зависит от стиля езды, топлива. Кто то без особых проблем сможет проехать 70 тыс. км., а у других уже на 40 тысячах подгорает сёдла и клапан проваливается.

Регулировка клапанов умз 4216 с гидрокомпенсаторами

Порядок регулировки клапанов с установленными на штангах гидрокомпенсаторами производится по той же схеме, что и без компенсаторов. На нулевом положении коленчатого вала регулировочным болтом настраиваются положения первого, второго, четвертого и шестого плунжеро. Поворотом на 360 градусов (второй оборот) настраиваются восьмой, седьмой, пятый и третий.

Особенность регулирования двигателя 42164, установленного на Газель бизнес класса Евро 4, заключается в отсутствии необходимости использовать контрольно-измерительные щупы. Основными инструментами для выполнения этой процедуры являются гаечные ключи «14» и «11» рожкового исполнения и отвертка с шлицевым наконечником.

Ключом на «14» (редко используется ключ на «15») расслабляем фиксирующую гайку на регулировочном болте и выворачиваем болт до полного расслабления штанги с компенсатором. Затем отверткой заворачиваем болт до соприкосновения с гидрокомпенсатором.

Далее гаечным ключом на «11» продолжаем доворачивать по часовой стрелке регулировочный болт. Несмотря на рекомендацию завода производить «доворот» болта на два полных оборота, практика показывает иную методику, при которых плунжер компенсатора занимает правильную рабочую позицию, а именно:

на один оборот, в случае настройки выпускного клапана;
на полтора оборота на впускных клапанах.

Понятие «отрегулировать клапаны» не соответствует фактическим процедурам настройки гидрокомпенсаторов на автомобиле Газель бизнес. После настройки положения гидрокомпенсаторов щупом можно проверить зазоры и убедиться, что толкатель коромысла плотно прилегает к торцевой поверхности стержня закрытого клапана. Минимальный допустимый зазор может составлять от 0,01 до 0,08 мм.

Произвести регулировку гидрокомпенсаторов на ДВС не сложно и своими руками. Инструкция, гаечные ключи, плоскогубцы и отвертка – это все необходимое для выполнения технического обслуживания газораспределительного механизма.

Иногда, после проведенных операций стучат клапана на холодном двигателе. Стук клапанов иногда напоминает звук инжектора (форсунку) или клапана адсорбера. Поэтому необходимо точнее определить источник шума и лучше это сделать стетоскопом.

При выявлении стука клапанов с установленными компенсаторами, необходимо прогреть двигатель до рабочей температуры и затем увеличить обороты до 2000-3000. Если стук не прекратится, то заменить гидрокомпенсаторы.

Признаки стука гидрокомпенсаторов на горячую

Очень важно уметь определять, что стучит именно гидрокомпенсатор, а также быстро выявлять какой именно. Ведь их стук довольно просто спутать с посторонними шумами при неисправности пальца поршня, вкладыша коленчатого вала, распредвала или других деталей внутри ДВС

Для диагностирования стука гидрокомпенсаторов первым делом нужно открыть капот. Стук исходит из-под клапанной крышки. Тон звука очень специфический, отчетливо слышен удар металлических элементов друг о друга. Иногда его сравнивают со стрёкотом кузнечиков. Для неисправных деталей характерно то, что они стучат в два раза чаще, чем частота оборотов мотора. Соответственно при увеличении или уменьшении, оборотов стук от гидрокомпенсаторов изменяется прямо пропорционально. Сбрасывая газ можно услышать звуки, как будто не отрегулированы клапана.

Почему стучат гидрокомпенсаторы

Гидравлический компенсатор – это устройство, отвечающее за автоматическую регулировку теплового зазора в отдельном клапане. Благодаря их применению, эксплуатация двигателя становится проще. Причина – не приходится регулировать клапаны вручную. Также они увеличивают ресурс работы газораспределительного механизма. Он равномернее функционирует, потому что тепловой зазор постоянно находится в пределах допусков от производителя.

Но бывает, что гидрокомпенсатор начинает стучать. Со временем стук усиливается, становится невозможно это игнорировать. Зачастую причин три.

Сильный естественный износ, либо заводской брак конструкции.
Система смазки мотора работает с перебоями.
Моторное масло не совместимо с двигателем, либо оно эксплуатируется слишком долго, в результате чего успело потерять заводские свойства.

Водитель должен помнить, что компенсатор способен стучать не только постоянно, но и в определенном режиме работы двигателя.

На холодную

Если начали стучать гидрокомпенсаторы на холодную, проверьте, что из перечисленного ниже верно.

Масло имеет слишком густую консистенцию. Если двигатель не доведен до рабочего диапазона температур, смазка начнет плохо проникать в полости гидрокомпенсатора. Чтобы полость набрала достаточно количество масла, необходимо немного подождать.
Клапан механизма газораспределения содержит слишком много грязи. Твердые частицы появляются, если моторное масло имеет слишком большое количество вредных примесей, либо владелец затянул со сроками замены смазки. Также наличие мусора свидетельствует о выделении продуктов износа некоторыми деталями мотора.
Заклинивание плунжера или сильный механический износ. Чаще всего, причиной является попадание абразивных частиц в структуру масла.

На горячую

Иногда владельцы замечают, как начинают стучать гидрокомпенсаторы на горячую, когда мотор доведен до рабочей температуры. Причины также три.

Плунжерная пара гидрокомпенсатора заклинила. Потеря работоспособности возникает из-за попадания грязи или естественного износа. Из-за появления задиров плунжер перестает полноценно двигаться. Тепловой зазор невозможно регулировать, поэтому гидрокомпенсатор начинает стучать.
Недостаточная вязкость масла, прогретого до температуры двигателя. Оно начинает быстрее просачиваться по зазорам плунжерной пары, чем при подаче масляным насосом. Смазка от неизвестного производителя, либо неправильный подбор с учетом рекомендаций производителя приводит к сильному его разжижению. Происходит утечка по технологическим зазорам.
Превышение рекомендованного уровня масла в моторе. Из-за этого оно начинает вспениваться, так как коленчатый вал заставляет смазку циркулировать. Этот процесс усиливается, когда в двигатель попадает вода. Водителю надо проверить уровень масла. По возможности стоит установить новый фильтр, предварительно залив новое смазывающее вещество.

Почему стучат новые гидрокомпенсаторы

Не всегда после замены гидравлических компенсаторов проблема уходит. Особенно, если в двигателе установлены новые элементы, а также залито свежее масло. Вариантов несколько.

Масло выбрано неправильно.
Старый фильтр слишком сильно забился, вместо него нужно установить новый.
Чистота системы смазки оставляет желать лучшего.
Вышел из строя маслонасос.
Каналы подачи масла засорены.

Как правило, лечить стук приходится методом промывки головки блока цилиндров. Если это не поможет, значит, надо менять новый масляный насос. Подобное поведение указывает на значительный естественный износ. Устранение неисправности таким способом – явление редкое, потому что в 90% случаев устранение проблемы происходит после замены выбранного масла, промывки гидрокомпенсаторов.

Могут ли стучать гидрокомпенсаторы из-за масла

Да, это возможно. Причем причины не всегда заключаются лишь в плохом состоянии смазки. На правильность работы гидрокомпенсаторов также влияет вязкость, концентрация вредных присадок в его структуре.

Даже если проблема не связана со смазкой, водитель обязан выбирать ее, опираясь на требования производителя автомобиля. Они приведены в сервисной документации.

Конструкция гидрокомпенсаторов на Нива Шевроле

Однако на моторе 2123 для Нива Шевроле, предусмотрены гидравлические компенсаторы, исполненные в форме точно таких же болтов регулировки, а зазоры регулируются за счёт работы плунжерной пары и необходимого давления масла в двигателе.

Разобранный гидрокомпенсатор.

Не смотря на всю кажущуюся сложность конструкции, устроена в двигателе она очень просто и состоит всего из четырёх частей:

Корпуса гидрокомпенсатора.
Возвратной пружины.
Плунжерной пары, а точнее, из двух её частей, верхней и нижней, то есть плунжера и обратного клапана с поршнем.

Среди всевозможных причин, почему начинают стучать клапана на Нива Шевроле необходимо выделить основные:

Недостаточное давление масла системы.
Масляные каналы в двигателе загрязнены, а от этого происходит интенсивное загрязнение всей смазочной системы.
Уровень смазки в системе недостаточный.
Посадочное место под гидрокомпенсатор изношено.
Изношены детали и составные части гидрокомпенсаторов.

Обратите внимание, что клапанный стук, происходящий по вине гидрокомпенсаторов, может иметь последствия, выражающиеся в следующем:

Наличие износа на кулачках распределительного вала.
Поверхности рокеров будут иметь сильный износ
Износ стержня клапана.

Устанавливаемые с завода гидрокомпенсаторы не всегда отличаются повышенным качеством, ведь стучать они могут почти сразу, как автомобиль сошёл с конвейера, имея совсем небольшой пробег. Как показывает практика, причиной такой неполадки является недостаточное усилие, с которым затянут болт на заводе, а это – 2–2,2 кгс. Однако если эти детали уже неработоспособны, то приходится выбирать на, что их заменить, благо варианты есть.

Если ставить вопрос о том, что выбрать, то руководствоваться придётся в первую очередь ценой. Гидрокомпенсаторы, как правило, и чаще всего продаются поштучно с ценой от 350 до 500 рублей, а регулировочный болт едва превышает 50. Если вы готовы проводить регулировку клапанов через каждые 10-15 тысяч километров пробега, то вам будет предпочтительней второй вариант, потому как проблем с ними получается меньше, а провести ремонт и обслуживание дешевле.

Вблизи.

Для чего нужно регулировать клапаны

Лучше всего ревизию сделать с помощью стетоскопа, подойдет для этого случая модель К-69М ГАРО.
Двигатель газели при этом должен быть прогрет, и проверять нужно при различной частоте вращения коленвала.
Придется внимательно прислушиваться на самой маленькой частоте вращения, потом на средней, начиная с распределительного механизма, а затем проверяя работу клапанов (750-1000 мин.-1).

Разобранный двигатель 4216

Но если звуки слишком громкие и идут они от клапанов или толкателей или если частота вращения коленвала увеличивается, а эти звуки сливаются в общий гул, то двигатель находится в порядке.

Регулировка клапанов Газели 4216

Практика и жизнь

Когда в 2008 году автоТАЗ перешел на гидрики нового образца, все радовались как на утреннике в детском саду. Но прошли определенные пробеги и двигатели «затарахтели». Об этом я более подробно рассказывал во второй части. Но если бы это были только звуки)). На фото гидрик из двигателя, который по выражению хозяина машины, «что-то стал постукивать». Случай далеко не единичный. Такая картина возможна только на гидриках, которые могут подклинивать.

переходные втулки, уже история

Для удаления гидриков старого образца никаких изысков не требовалось. Все прекрасно подходило от старой доброй классики. А вот с новым образцом пришлось немножко помудрить. Изначально я сделал набор резьбовых втулок, которые вкручивались в гбц. Но был один недостаток конструкции – приходилось подпиливать гбц и немножко разгибать пластины. В общем не комильфо. Окончательный вариант родился, когда я нашел случайно не проданный на металлолом цех ЧПУ.

Доработанные клапана змз 402

впускные клапана, сравнение

выпускные клапана, сравнение При доработке клапанов преследовались две цели. Увеличить проходное сечение и уменьшить массу клапана. Вторая цель имеет приоритетное значение, ибо, проходное сечение клапан-седло, учитывая достаточно странные по форме каналы гбц, не будет иметь решающего значения. Клапана, конечно достаточно архаичны, особенно учитывая 9мм стебель. Но на стандартных клапанах у меня рука вообще не поднимается на сборку гбц. В качестве донора я обычно беру челябинские клапана. Как я уже говорил выше, на доработки мне привозили клапана разных производителей, но субъективно мне понравились именно эти. Не смотря на их цену и то, что в родном Питере приходится побегать, чтобы их найти. Результат доработок представлен на фото. Наверное, особых комментариев не требуется.

Устройство и принцип работы гидрокомпенсатора

Во время работы силового агрегата автомобиля в системе постоянно происходят температурные колебания. Детали нагреваются под влиянием высоких температур, происходит их расширение, а значит, величина зазора также постоянно меняется. Определенный уровень зазора, установленный изготовителем мотора, играет важную роль во время эксплуатации транспортного средства. Отклонение величины от нормы приводит к снижению динамических показателей авто и увеличению уровня расхода бензина.

С появлением гидрокомпенсаторов жить рядовому автолюбителю стало чуточку проще – регулировать клапана больше нет никакой необходимости. Всю работу проделают именно эти механизмы, значительно увеличивающие продолжительность жизни силового агрегата машины. Их конструкция предопределяет наличие следующих составляющих:

Кулачек распредвала
Плунжер и втулка
Пружина ГРМ и клапана плунжера
Клапан и масляные каналы

Эта конструкция использует давление масла для регулировки уровня зазора между клапанами и валом. Клапан находится в закрытом положении под влиянием пружины, если на него не давит кулачек. Когда пружина давит на плунжер и втулку, происходит перемещение компенсатора к валу, что обеспечивает минимальный зазор. Поступающее по каналам под давлением масло попадает внутрь плунжерной пары и фактически окутывает клапан. Таким образом, компенсатор выступает в роли жесткого элемента, воздействуя на клапан ГРМ, тем самым его открывая.
