Пошаговая инструкция регулировки карбюратора бензопилы Partner (Партнер)

Ремонт изделия

Проблемы с ЦПГ двигателя

Элементы поршневой бензопилы

При наличии неисправности цилиндропоршневой группы стоит снять все детали с коленчатого вала

Важно знать, что поршень соединен с поддерживающим каркасом с помощью поршневого пальца. Этот элемент крепления нужно снять с помощью отвертки

Неисправный поршень изымается, а на его место устанавливается новый, который позже помещается в цилиндр. Для понижения

трения все детали смазываются моторным маслом.

Корпус вала должен находиться слева от стрелки маховика, а между элементами должны соблюдаться рекомендуемые люфты. Исправность и качество работы вала с новым поршнем необходимо проверить перед эксплуатацией.

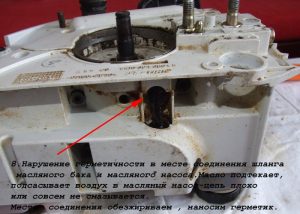

Замена масляного насоса

Ремонт масляного насоса Партнер 350

Неполадки в работе масляного насоса всегда можно устранить, а в случае неисправности маслонасоса бензопилы Партнер 350, данный элемент стоит заменить на новый. Конструкция этой детали представляет собой насос, регулируемый ведущей звездочкой, связанный со сцеплением.

Перед изъятием маслонасоса сначала откручиваются крышки бензопилы, а затем фиксируется поршень и ослабляется сцепление. Замена ведущей звездочки осуществляется с помощью установки новой детали через игольчатые подшипники. Звездочку необходимо посадить на вал, предварительно смазав ее каркас.

Как настроить карбюратор на бензопиле Carver

Регулировка холостого хода винтом Т всегда стоит отдельно. Если двигатель бензопилы Carver глохнет на холостых оборотах, причиной этого могут быть:

• плохая работы свечи зажигания;
• потеря компрессии из-за критического износа поршневой системы;
• плохое топливо;
• плохая работа карбюратора, не связанная с регулировкой;
• забитые парафином фильтры в баке и карбюраторе.

По этим же причинам двигатель бензопилы Carver может плохо работать не только на холостых, а в общем — не тянет, не развивает оборотов, глохнет при нажатии ручки газа и т.д. Поэтому сначала надо попытаться разобраться с этими причинами. И в последнюю очередь, если проблемы не решены, можно пробовать увеличить обороты холостого хода поворотом винта Т по часовой стрелке.

1. Если двигатель вообще не заводится на холостых именно по причине нарушения регулировки, винт Т закручивают на 1/2 или 3/4 оборота и заводят двигатель.
2. Затем регулируют на слух при заведенном двигателе, соблюдая все меры безопасности. (При сильном увеличении оборотов цепь бензопилы может начать вращаться, а это опасно).
3. Если на холостых крутится цепь, винт Т откручивают назад до положения, в котором двигатель на холостых работает уверенно и не глохнет, а цепь не крутится.

Затем проверяют работу двигателя бензопилы во всех режимах. Если устойчиво работает на холостых, но глохнет при нажатии газа — верный признак нехватки подачи топлива в камеру сгорания. При исправной работе всех систем, чистых фильтрах и жиклере, причиной скорей всего является нарушение регулировки винта L.

1. Его также лучше регулировать на заведенном прогретом двигателе бензопилы Carver, вкручивая на 1/4 оборота и пробуя газовать.
2. Если подача топлива слишком обильна, двигатель при положении ручки «газ на всю» будет работать как на холостых. Это значит, что винт L закручен слишком сильно и надо по шагу в 1/4 оборота выкручивать его обратно, пробуя давать газ.

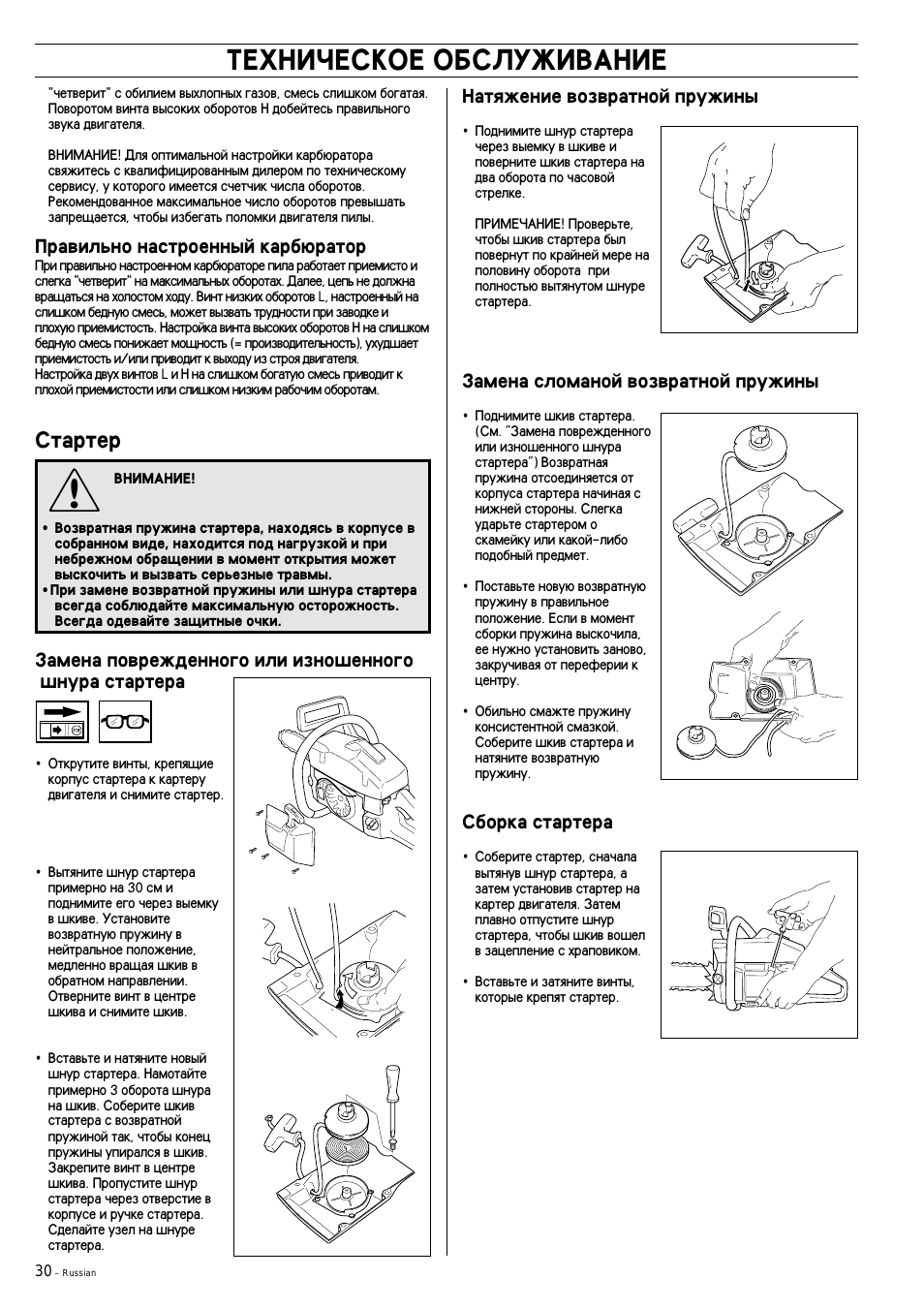

Если после регулировки винта L двигатель Carver не выдает нужной для работы мощности, можно осторожно попробовать увеличить максимальные обороты регулировкой винта Н. Регулируют его также на заведенном двигателе, но при положении «газ на всю». Крайне осторожно, на 1/5, 1/6 часть оборота винт вкручивают и прислушиваются к работе двигателя

Крайне осторожно, на 1/5, 1/6 часть оборота винт вкручивают и прислушиваются к работе двигателя

Крайне осторожно, на 1/5, 1/6 часть оборота винт вкручивают и прислушиваются к работе двигателя

Регулируют его также на заведенном двигателе, но при положении «газ на всю»

Крайне осторожно, на 1/5, 1/6 часть оборота винт вкручивают и прислушиваются к работе двигателя

Увеличение потолка оборотов может несколько продлить срок работы старой бензопилы с изношенной поршневой. Слабая компрессия компенсируется большей подачей смеси на максимальных оборотах.

Профессиональная регулировка винта Н проводится с применением тахометра для определения потолка оборотов и осциллографа для контроля за частотой вспышек на свече. Предварительно проверяется компрессия.

После регулировки винта Н может произойти изменение работы в других режимах. Поэтому надо будет опробовать работу во всех режимах и при необходимости снова слегка скорректировать регулировку винтами L и Т.

Не всегда стоит это делать по следующим причинам:

1. При сильной закрутке острый конец винта может разрушить жиклер из рыхлой порошковой бронзы у дешевых бензопил, а это поломка.
2. 1,45-1,5 оборота от «до конца» могут не соответствовать старому положению винтов, при которых бензопила все-таки работала до последнего, и реальным заводским настройкам.

Поэтому регулировать нужно исходя из положения «как было» не более чем на 1/4 оборота за один приём

Важно запоминать, насколько и в какую сторону было изменено положение винта

Если все же нужно завернуть винт «до конца», считают количество оборотов от положения «как было», это даст возможность вернуть настройки в прежнее положение. Затягивать «до конца» нужно без усилий.

Общие принципы самостоятельной настройки карбюратора бензопилы представлены в следующем видео:

Очистка карбюратора и проведение диагностики

Для начала, необходимо снять крышку карбюратора, используя отвертку или ключи. Рекомендуется выполнять эти работы на чистой поверхности, чтобы избежать потери мелких деталей. После снятия крышки, необходимо аккуратно удалить фильтр воздушной трубки, очистить его от грязи и промыть теплой водой с мылом. Затем следует проверить состояние прокладки и при необходимости заменить ее.

Далее, следует очистить сам карбюратор. Для этого рекомендуется использовать специальный карбюраторный очиститель или простой набор инструментов для очистки. При помощи компрессора и сжатого воздуха, промойте каналы карбюратора, особенно проточный канал, диффузор и дроссельную заслонку. Также необходимо проверить состояние иглы поплавковой камеры и при необходимости очистить ее.

После проведения очистки, рекомендуется произвести диагностику карбюратора. Для этого, установите карбюратор на место, подключите топливный шланг, воздушную трубку, крышку и винты крепления. Затем запустите двигатель и оцените его работу. Если при работе двигателя возникают проблемы, такие как трудности при запуске, нестабильная работа или перегрев, рекомендуется обратиться к специалистам или сервисному центру для проведения дальнейшей диагностики и ремонта.

Таким образом, очистка карбюратора и проведение диагностики являются важными процедурами, необходимыми для обеспечения надежной и эффективной работы бензопилы Партнер 350. Регулярная очистка и диагностика помогут предотвратить неприятные ситуации и продлить срок службы вашей бензопилы.

Неисправности и их устранение

Ремонт карбюратора бензопилы своими руками позволяет устранить все неполадки, появившиеся при работе устройства.

Если ДВС крутится с перебоями и ускоряет ход долго, то нужно на 1/8 оборота подкрутить L против часовой. Затем снова настроить болт S. Следует данные настройки производить, пока мотор не станет функционировать правильно и быстро ускоряться.

Затем проверяют настройку шурупа H. Разгоняют мотор до максимума. Наблюдают за выхлопом и как крутится мотор. Если из него идет сизый дым и пила громко шумит, то это означает, что карбюратор создает слишком насыщенную смесь. Наибольшие обороты ДВС меньше нормы. В нем образуется нагар. При такой проблеме нужно немного прокрутить по часовой H. Дальше контролируют работу мотора и, если есть необходимость, повторяют настройку.

Если пила визжит, это означает, что двигатель перегревается, выхлоп происходит с треском, наблюдаются перебои при зажигании. Это означает, что смесь ненасыщенна, а наибольшие обороты мотора больше нормы. Это ведет к перегреву мотора, сгоранию поршня, цилиндра и прогоранию свечи. При возникновении такой проблемы для настройки следует поворачивать H на 1/4 оборота против движения стрелки часов.

Если не идет горючее в камеру сгорания, такая неполадка вызывается засором фильтра для горючего, жиклеров или каналов прибора. Для устранения неисправности понадобится полная разборка фильтра и продувка этих каналов при помощи компрессора. Для чистки каналов используют жидкость для карбюратора.

Бывает так, что в карбюраторе происходит перелив топлива. Это получается, если мембрана вышла из строя, подсохла и загрубела, стала давить на коромысло, прикрепленное к игле. Тогда регулируется игла. Чтобы сменить мембрану, надо снять карбюратор.

Мотор работает с перебоями, плохо набирает скорость вращения. Это бывает при засоре фильтра. Надо снять крышку устройства и прочистить его с применением моющих средств.

Как снять карбюратор

Перед тем как ремонтировать или прочищать карбюратор, его надо демонтировать и отсоединить от других систем. Демонтаж карбюратора осуществляется так:

Снимают верхнюю крышку

Для этого надо открутить болты (3 штуки), которые расположены по периметру крышки. Снимают карбюраторный фильтр. Потом отключают шланг подачи бензина. Отключают тягу привода мотора. Отвинчивают наконечник подключения троса

Осторожно снимают и вытаскивают шланг подачи бензина

Разборка своими руками

Разборка карбюратора бензопилы Хомелите производится следующим образом. Подготавливают место — ровную поверхность. Понадобятся следующие инструменты:

• набор отверток и гаечных ключей;
• моющий состав;
• ультразвуковая ванна для кавитации;
• большой кусок картона.

После того как вы демонтировали карбюратор, следует его разобрать. Разборку карбюратора осуществляют в таком порядке, который предусмотрен конструкцией прибора.

После разборки осуществляют дефектовку устройства и заменяют нерабочие детали и узлы. Промывают прибор специальной жидкостью, просушивают, протирают сухой тканью. Продувают сжатым воздухом трубки и жиклеры. Перед этим обрабатывают их ультразвуком, чтобы устранить налет.

Как почистить

При проведении работ своими руками нужно примерно знать, как осуществляется чистка и промывка карбюратора. Промывают прибор следующим образом:

1. Откручивают винты на корпусе прибора.
2. Открывают крышку, вытаскивают мелкие детали и раскладывают их на ткани.
3. Обрабатывают стенки устройства и все детали воздухом из компрессора.
4. Если остался на узлах нагар, то их протирают обезжиривателем.
5. Узлы и корпус просушивают.
6. Собирают все узлы карбюратора и устанавливают его на бензопилу.

Промывать карбюратор нужно, если для его заправки применяли некачественный бензин или использовали бензопилу при сильном морозе. После очистки двигатель будет работать лучше, и бензопила будет раскручиваться быстрее.

Последовательность действий для настройки карбюратора

1. Подготовьте инструменты: Для настройки карбюратора вам понадобятся: отвертка, ключи, щуп с зондом для измерений.
2. Отключите двигатель: Прежде чем начинать настройку, убедитесь, что двигатель полностью выключен и остыл.
3. Очистите карбюратор: Используя компрессор или аэрозольный очиститель карбюратора, удалите все загрязнения и отложения с его поверхности.
4. Проверьте регулировки: Ознакомьтесь с регулировочными винтами карбюратора и убедитесь, что они находятся в правильном положении.
5. Настройте холостой ход: Включите двигатель и при помощи регулировочного винта настройте холостую скорость оборотов.
6. Проверьте смесь: При помощи щупа измерьте уровень смеси в камере смесительной головки карбюратора. Он должен быть в пределах рекомендуемого диапазона.
7. Настройте обороты: Слегка вращая регулировочные винты, достигните желаемых оборотов двигателя.
8. Проверьте работу: После настройки карбюратора, включите двигатель и убедитесь, что он работает плавно и без сбоев.

Правильная настройка карбюратора Партнер 352 существенно повысит эффективность и надежность работы двигателя

Следуйте указанной последовательности действий и не пренебрегайте этой важной процедурой для достижения оптимальных результатов

Ремонт бензопил своими руками: система подачи топлива

Если топливная смесь в цилиндр не поступает, но свеча работает нормально, это может означать, что:

1. Засорился топливный фильтр.

Для очистки этого узла следует снять топливный шланг и проверить струю. Если она слабая, фильтр нужно достать через заливное отверстие топливного бака и очистить либо заменить в случае полного износа.

1. Засорился сапун.

Это не что иное, как отверстие в крышке топливного бака, которое прочищается с помощью шила.

1. Топливная смесь не подается или подается в недостаточном количестве.

Причин этому может быть несколько:

• засорился воздушный фильтр (в этом случае его необходимо снять, промыть водой, высушить и поставить на место);
• сбились настройки карбюратора (значит этот узел необходимо заново отрегулировать);
• нарушена целостность мембраны карбюратора (подлежит обязательной замене);
• засорились каналы карбюратора (его необходимо разобрать и очистить все детали и узлы).

Теория и принципы работы топливной системы, конструкция карбюратора

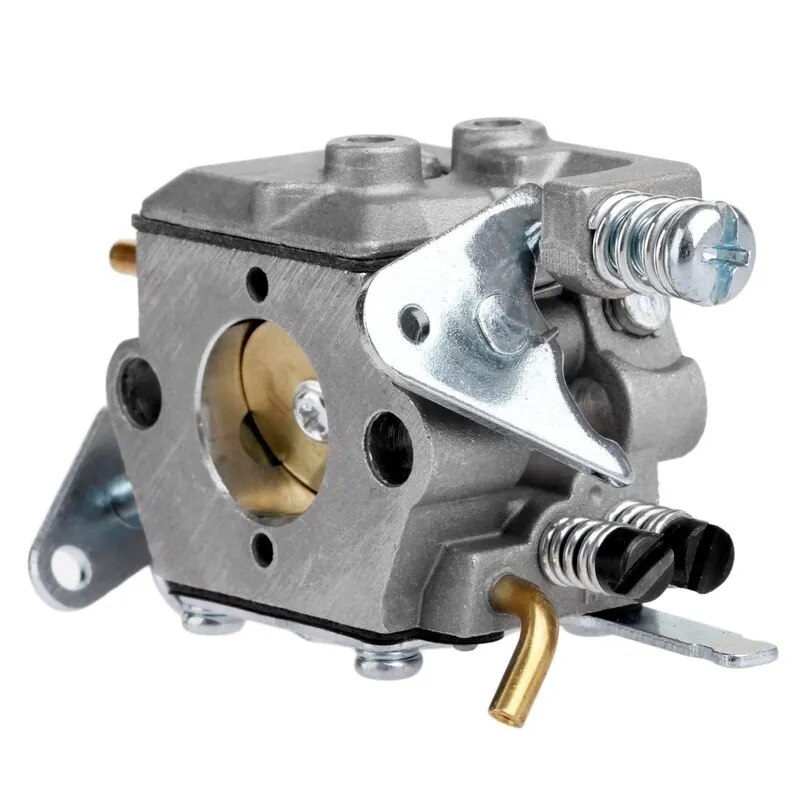

Устройство карбюратора

Приготовление рабочей смеси, подаваемой внутрь двигателя внутреннего сгорания, происходит в карбюраторе. Топливная смесь должна содержать на одну часть топлива до 13…15 частей воздуха. Тогда будет происходить полное сгорание при подаче искры.

• В случае снижения концентрации топлива и увеличения воздуха образуется бедная смесь. Процесс горения происходит медленнее.
• Давление газов на поршень при рабочем ходе будет ниже, что приведет к снижению крутящего момента.
• Довольно часто наблюдается перегрев двигателя, так как догорание происходит на фазе выпуска.
• Богатая смесь характеризуется увеличенной подачей топлива и сниженной концентрацией воздушного заряда.
• Из-за недостатка кислорода для полного сгорания образуется нагар. Он отлагается в выпускном тракте, засоряет глушитель. Вызывает перегрев двигателя.
• На выхлопе наблюдается образование черного дыма.

Устойчивая работа возможна только при оптимальном соотношении компонентов горючей смеси. Добиваются путем регулирования положения регулирующих игл в карбюраторе. Производитель снабжает устройство жиклером, в нем просверлено калиброванное отверстие, через которое топливо подается в диффузор.

Схема карбюратора: 1 – штуцер подачи топлива; 2 – канал подачи воздушных импульсов на мембрану бензонасоса; 3 – клапан впуска топлива; топливный насос (мембрана); 5 – клапан выпуска топлива из бензонасоса; 6 – фильтрующий элемент для топливной смеси; 7 – воздушная заслонка, перекрываемая при запуске и прогревании двигателя; 8 – основная дроссельная заслонка, регулирующая режим работы двигателя и его мощностные показатели; 9 – канал подачи топлива на смесеобразование; 10 – регулировочный винт оборотов холостого хода (ОХХ); 11 – игла в системе подачи топлива; 12 – жиклер холостого хода; 13 – мембрана; 14 – камера накопления топлива в карбюраторе; 15 – основной жиклер карбюратора; 16 – диффузор, здесь происходит основное испарение топлива; 17 – винт регулировки подачи топлива через основной жиклер.

Конструкция и принцип функционирования карбюратора бензопилы

Проведение регулировки

Если у вас бывают пила «Партнер-350», регулировка карбюратора вам больше понравятся произведена без помощи других, без вербования профессионалов. Оценив свои способности и опыт, приступайте к разборке, советы в выполнении занят были представлены выше. Дальше есть вариант производить настройку и следующую регулировку. Нужно различать три винта, конкретно в таком количестве они имеются у пилы «Партнер», но в неких моделях винт установлен в единственном экземпляре. Производитель обозначил кто собственной буковкой, которая дает возможность осознать, зачем предназначается элемент. Таким макаром, винт под буковкой L нужно использовать при настройке низких оборотов. Верхние обороты можно подкорректировать винтом под буковкой H. Холостой ход поддается корректировке винтом под обозначением T, у других моделей может находиться только он.

Читать также: Крупнейшие месторождения железа в россии

Регулировка карбюратора китайской бензопилы своими руками

Регулировка предусмотрена далеко не на всех карбюраторах китайских бензопил. Сегодня есть множество моделей бензопил бытового класса, в том числе и европейских брендов, на карбюраторах которых регулировочных винтов просто нет. Или есть только один винт регулировки холостого хода.

Такие карбюраторы требуют регулировки, только когда бензопила на холостых оборотах делает слишком редкие выхлопы (обороты) и иногда глохнет. Ниже по тексту будет рассмотрен алгоритм регулировки холостого хода карбюратора на китайской бензопиле.

Необходимые инструменты

Для регулировки требуется отвертка, подходящая к шлицам регулировочных винтов. На разных карбюраторах они бывают плоскими, крестообразными, с внутренним или внешним шестигранником, звездочкой и т.п.

Алгоритм регулировки карбюратора

Перед регулировкой следует убедиться в её необходимости. Все китайские карбюраторы, на каждой бензопиле проходят заводскую настройку, которая сбивается крайне редко. Регулировки может требовать новый карбюратор, или в редких случаях старый.

Причиной ухудшения работы двигателя с признаками, похожими на плохую подачу топливной смеси, в большинстве случаев являются:

• забитый воздушный фильтр,
• забитые нагаром выхлопные окна и глушитель,
• плохое топливо.

Если проблема не в этом, то пробуют регулировать карбюратор.

Двигатель должен быть прогрет. Холодный и прогретый до рабочих температур двигатель работает по-разному. Поэтому регулировка на холодном будет некорректной.

• Открывают доступ к регулировочным винтам. На некоторых бензопилах достаточно снять крышку и воздухоочиститель. На других приходится снимать часть корпуса. На третьих в корпусе предусмотрены отверстия под отвертку.
• На карбюраторе или около отверстий есть маркировка винтов – T (или LA) L и H. Винт T (или LA) предназначен для регулировки холостого хода. Всегда расположен в стороне от винтов L и H, которые находятся рядом друг с другом.
• Если бензопила при подаче газа глохнет – двигателю не хватает топлива, чтобы развить обороты. Количество топлива регулируют винтом H (главный винт). Его выкручивают на 1/4 оборота и дают газ. Если двигатель стал работать лучше, выкручивают ещё на 1/4 оборота. (Если хуже, то закручивают на 1/4 оборота в обратную сторону).
• Если двигатель начал работать как на холостых, значит много топлива, винт H закручивают назад.
• Пик оборотов контролируют на слух или по тахометру. Максимальные обороты для каждой бензопилы указаны в инструкции. (10 000 – 12 500 об/мин). На практике 10 000 – 11 000 об/мин в положении «газ на всю» – нормальные показатели.
• Увеличив подачу количества топлива винтом H, корректируют качество топливной смеси винтом L. Он увеличивает и уменьшает количество воздуха в смеси. Если воздуха мало, топливо не будет выгорать, в итоге двигатель дымит, не развивает мощности и расходует лишнее топливо. Также винт L влияет на работу двигателя на малых и средних оборотах.
• После регулировки винта H, винт L выкручивают на 1/4 оборота. Если в выхлопе дым, и двигатель переходит от малых оборотов к средним и высоким с провалами, винт L выкручивают ещё.
• Регулировку винта L прекращают, когда двигатель работает ровно, плавно переходит от малых оборотов к высоким и не дымит.

Расположение регулировочных винтов выделено красным квадратом. Для доступа к ним, достаточно отвертки. Ничего разбирать не нужно.

Регулировка холостого хода

Последовательность регулировки холостого хода:

• Двигатель заводят и прогревают в течении 5-7 мин.
• Винт выкручивают, увеличивая обороты до тех пор, пока цепь не начнет прокручиваться.
• Затем винт вкручивают назад на 1/4 оборота.

Если есть электронный тахометр, при регулировке нужно использовать его показания. Большинство бензопил должны развивать на холостом ходу 2500 об/мин.

Нюансы, которые возникают в процессе

Винт L нельзя выкручивать слишком сильно относительно винта H. Это приведет к образованию обедненной топливовоздушной смеси (мало бензина – много воздуха). При такой смеси поршневая во время работы сухая, сильно греется и может выйти из строя.

Новые карбюраторы на китайских бензопилах, продающиеся отдельно, регулируются на заводах по стандартному количеству оборотов или произвольно. Поэтому они могут требовать регулировки после установки на бензопилу.

Видео регулировки

Автор видео показывает процесс регулировки классической китайской бензопилы мощностью 2,8 кВт и рабочим объемом 45 куб. см. Автор подробно рассказывает про все этапы настройки, какие винты имеются, за что они отвечают и как правильно ими регулировать. Весь процесс проходит без снятия самого карбюратора с бензопилы.

Основные неисправности

Для бензопилы Партнер характерными являются следующие типы неисправностей:

• нарушения работы двигателя, например, проблемы с зажиганием, подачей топлива или выхлопной и поршнево-цилиндровой системами;
• выход из строя узлов карбюратора, например узла муфты, тормоза цепи или системы смазки.

Причины сбоев могут быть разными, но чаще всего это неправильная эксплуатация, недостаточное количество масла или некачественная топливная смесь.

Как снять и разобрать

Исправление неисправностей карбюратора бензопилы возможно только после того, как деталь эту будет снята. А для этого нужно разобрать непосредственно бензопилу. Выполнять эту работу придется в следующей последовательности:

1. Снять все узлы в строгом порядке. Сначала крышку тормоза цепи и пильную гарнитуру, затем верхнюю крышку, рукоятку пилы и стартер.
2. После того как эти части будут сняты, необходимо прочистить пилу с помощью компрессора с насадкой.
3. После этого нужно заткнуть впускное окно, поскольку есть риск попадания грязи и посторонних предметов внутрь.

Чистка

Чистить карбюратор можно разными способами, чаще всего делают это воздухом. Последовательность выполнения работы следующая:

1. Открутить верхний болт крышки детали.
2. Снять прокладку клапанов. После этого нужно сеточку продуть сжатым воздухом. При этом дуть надо не вплотную, а на небольшом расстоянии.
3. Других частей карбюратора снимать не надо. Для чистки поверхности можно использовать специальную жидкость.
4. Теперь карбюратор нужно собрать, крепя детали в обратной последовательности.

Другие ремонтные работы

Для эффективной работы бензопилы Партнер могут потребоваться и другие ремонтные работы. Выполнить руками своими ремонт несложно.

Наиболее частой проблемой является отсутствие:

• искры в свече (нужно либо прочистить зазор на свече, либо сменить катушку или маховик на аналогичные детали);
• подачи топлива (причиной может быть засор шланга или топливного фильтра);
• подачи воздуха (требуется промывка воздушного фильтра).

Чиним топливную систему бензопилы

Когда подача топлива нарушена, то не удивительно, что бензопила не работает. Причем проблема в этом случае одна: в цилиндр не поступает горючее. А причин этой проблемы может быть несколько, и вам предстоит найти ту самую причину.

Для начала попробуйте отсоединить топливный шланг и понаблюдать за напором топлива. Слабое, прерывающееся течение сигнализирует о засорении фильтра. Достаньте его, промойте и высушите, а если есть возможность — замените новым фильтром. Сапун (клапан) тоже очистите от засорений.

Проверьте состояние фильтра карбюратора и, в случае необходимости, тщательно промойте его, высушите и установите обратно. О настройке карбюратора мы подробно рассказали выше, и эти действия в данном случае тоже не будут лишними.

Если причина не в сапуне и не в карбюраторе, то все может оказаться банальным. Убедитесь, что в баке достаточно топлива.

Также возможны неполадки в цилиндро-поршневой группе (сокращенно ЦПГ) бензопилы Партнер. Эту поломку можно считать серьезной, потому что цилиндр и поршень — это основа двигателя. Поэтому ЦПГ — дорогая составляющая, стоимость которой достигает половины стоимости всего инструмента.

От слаженной работы цилиндра и поршня напрямую зависит мощность бензопилы. Во время работы, особенно при нарушении правил эксплуатации, цилиндр, поршень и кольца могут изнашиваться. В этом случае поможет только замена деталей.

Детали ЦПГ могут повреждаться механически. Эти дефекты можно диагностировать самостоятельно. Снимите глушитель. Вы можете видеть ЦПГ в отверстии. Царапины и задиры на поверхности цилиндра, расположенные хаотично, возникают при попадании мусора, осколков, твердых инородных частиц.

Если цилиндр потемнел, и этот дефект наблюдается на всей его поверхности, то, по всей вероятности, вы заправляли бензопилу некачественным топливом. Плохой бензин влияет также на маслосъемные кольца. Истертая поверхность цилиндра со стороны глушителя — признак критического перегрева бензопилы во время работы. Незначительные механические повреждения можно исправить заменой подшипников, колец и др. Но при глубоких задирах ЦПГ придется полностью заменить, обратившись в мастерскую по ремонту бензопилы партнер.
