Как сделать рамку сцепления на мотоблок своими руками: простейший способ

Какие виды существуют

В зависимости от конструкционных особенностей мотоблока, рассматриваемый мехнизм может быть следующих видов:

• фрикционное;
• гидравлическое;
• электромагнитное;
• центробежное;
• однодисковое;
• двухдисковое;
• многодисковое;
• ременное.

Центробежная муфта применяется для решения разных задач, одна из которых – облегчение управления мотоблоком. Муфта обеспечивает плавное начало движения, поскольку прижатие к диску сцепления происходит автоматически.

В него входят следующие комплектующие элементы:

• трос сцепления;
• маховик;
• выжимной подшипник;
• рычаг включения;
• рычаг сцепления, установленный на мотоблок;
• первичный вал трансмиссии;
• ведомый диск;
• ручка;
• стопорная шайба;
• грибок штока;
• вилка выключения.

Кстати, если у владельца мотоблока нет опыта в слесарном деле, то он своими руками сцепление изготовить не сможет. Удастся лишь заменить или отремонтировать его.

Подробная инструкция по сборке автоматического сцепления

Шаг 1: Подготовка материалов

Перед началом сборки необходимо подготовить все необходимые материалы и инструменты. Вам понадобятся:

• Металлические полосы различных размеров;
• Болты, гайки и шайбы;
• Двигатель мотоблока;
• Рабочие органы мотоблока;
• Отрезок цепи или ремня;
• Электродрель или отвертка;
• Набор сверл;
• Паяльник (опционально).

Шаг 2: Изготовление основы автоматического сцепления

Из металлических полос нужно изготовить основу автоматического сцепления. Основа должна иметь форму прямоугольника со стрелкой, которая расположена с направлением к рабочим органам мотоблока.

Для обеспечения жесткости конструкции основу можно усилить, добавив несколько дополнительных перекладин. Затем основу следует закрепить на мотоблоке при помощи болтов, гаек и шайб.

Шаг 3: Установка рольков и пластин сцепления

На основу автоматического сцепления необходимо установить рольки и пластины сцепления. Рольки следует закрепить на раме основы сцепления. Пластины сцепления нужно прикрепить к рабочим органам мотоблока таким образом, чтобы они плотно прилегали к ролькам.

При необходимости пластины сцепления можно приварить к рабочим органам мотоблока. В этом случае не забудьте учесть особенности материала рабочих органов и выбрать подходящий электрод для сварки.

Шаг 4: Установка механизма для натяжения цепи или ремня

Для обеспечения правильной натяжки цепи или ремня при работе автоматического сцепления, необходимо установить механизм для натяжения. Механизм может представлять собой регулируемую пластину или болт, при помощи которых можно варьировать натяжение цепи или ремня.

Если ваш механизм для натяжения не предусматривает автоматической регулировки, рекомендуется регулярно проверять и подстраивать натяжение в соответствии с инструкцией от производителя мотоблока.

Шаг 5: Проверка работоспособности сцепления

После сборки автоматического сцепления необходимо провести проверку его работоспособности. Проверьте, что сцепление переключается без проблем и рабочие органы мотоблока запускаются и останавливаются при необходимости.

Если вы обнаружите какие-либо проблемы или неисправности, приступайте к их устранению. Убедитесь, что все элементы сцепления правильно собраны и закреплены, и осуществите необходимую настройку или ремонт.

Важные указания и рекомендации:

• При сборке автоматического сцепления следуйте инструкции и рекомендациям от производителя мотоблока;
• Используйте качественные материалы и инструменты для сборки автоматического сцепления;
• Перед началом работы отключите двигатель мотоблока и приступайте к сборке только после полного остывания всех его компонентов;
• Правильная сборка и регулировка автоматического сцепления обеспечат его надежную и безопасную работу.

Следуя данной подробной инструкции, вы сможете собрать автоматическое сцепление для мотоблока своими руками. Помните о безопасности и проделайте все работы с особой тщательностью, чтобы обеспечить максимальную надежность и эффективность работы мотоблока с автоматическим сцеплением.

Какие фрезы для мотоблока лучше. Фрезы для мотоблока: их назначения, отличия (Салют и Агро) и видео

Аграрии знают, чтобы получить хороший урожай, необходим комплекс работ, который включает в себя обработку почвы. На приусадебных участках традиционным инструментом всегда считалась лопата.

Сегодня многие владельцы законных соток земли хотят и могут качественно обрабатывать почву с помощью специальной «домашней» техники.

Назначение почворезов, их роль в обработке почвы

Это мотоблоки, которые выполняют обработку почвы. Один из элементов, установленных на домашних помощниках по обработке земли, являются фрезы для мотоблока.

Они непосредственно влияют:

• на качественную вспашку;
• от почвофрезы зависит управляемость техникой;
• оказывают влияние на трансмиссию;
• и силовой агрегат мотоблока.

Фреза для мотоблока – это их основной рабочий орган. Они отвечают:

• за глубину рыхления верхнего слоя почвы;
• за создание структуры обработанной земли. Крупный или мелко комковой вариант;
• за борьбу с сорными растениями.

Отличие почворезов

Они кардинально могут отличаться друг от друга. Конструкция и форма могут быть разными. Отличие может состоять в количестве ножей и расположении.

Ножи главное оружие почвофреза. Материал, из которого они изготовлены, прямо влияет на глубину проникновения в почву.

Они могут быть кованными с само заточкой. Хорошие ножи для фрез изготавливают итальянские мастера. Видео мотоблока с фрезами смотрите в конце публикации.

Штампованный лист часто применяется для производства ножей. В этом случае режущая кромка не явно выражена. Практика показывает, что их установку выполняют часто на недорогие, бюджетные модели культиваторов

Фрезы для мотоблока Салют

Комплектация и оборудование мотоблока Салют разных моделей включает в себя набор фрез с дисками для защиты растений. Производители мотоблока Салют изготавливают почвофрезы из стальных заготовок или обычной металлической полосы.

Ножи фрез для Салюта выполнены из пружинной стали, обработаны особым способом. Серповидная форма даёт возможность проникновения в почву с наименьшим сопротивлением. Проверено на практике, что ножи очень надёжные.

Три пары фрез, которые идут в комплекте, крепятся на болтах стальными пальцами. Показатели захвата фрез: 350 х 600 х 800 мм.

Фрезы для мотоблока Агро

В комплектацию мотоблока Агро входит ряд навесного дополнительного оборудования, с помощью которого можно за непродолжительное время более качественно обработать почву: взрыхлить, удалить сорняки.

Это делает инструмент более функциональным и универсальным. Главной скрипкой в «техническом оркестре» выступает фреза. Характеристики почвофрезы для обработки почвы: захват по ширине составляет 610 мм.

Глубина обработки верхнего слоя почвы составляет 80 мм. Проникновение в верхний слой земли, на отметке 80 мм, возможно, только ножами, выполненными из качественного материала.

Можно сделать выводы, что фрезы для мотоблока, вещь нужная и полезная. Комплекс работ с дополнительным оборудованием расширяет возможности домашней техники, повышая спрос на неё. Возможна покупка почвофрез отдельно от мотоблоков. Это нормальная практика, которая даёт возможность приобретения необходимого дополнительного оборудования в нужный момент.

Регулировка

В процессе долгой эксплуатации этот механизм постепенно изнашивается, из-за чего требуется произвести регулировку. Рассмотрим более подробно, как данная процедура выполняется:

• прежде всего, следует подобрать удобное и просторное место;
• необходимо отсоединить фиксаторы;
• требуется высвободить натяжной трос;
• далее требуется все смазать специальным веществом;
• после этого натягивается тросик, и укорачивается пружина;
• подшипник требуется вывернуть в более подходящее положение.

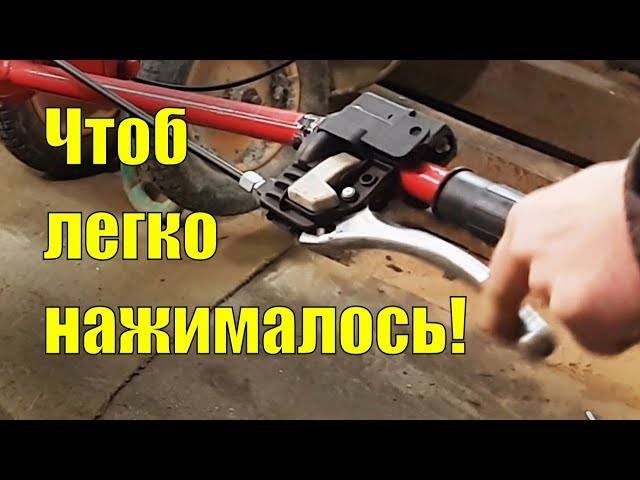

В процессе регулировки необходимо настроить длину троса так, чтобы выжим рукоятки не требовал затраты большого усилия.

Сцепление для мотоблока – конструкция и принцип действия

Сцепление абсолютно любой сельскохозяйственной машины состоит из ряда элементов. В конструкцию механизма входит:

• Устройство постоянного управления;
• Ведущий узел;
• Ведомые составляющие.

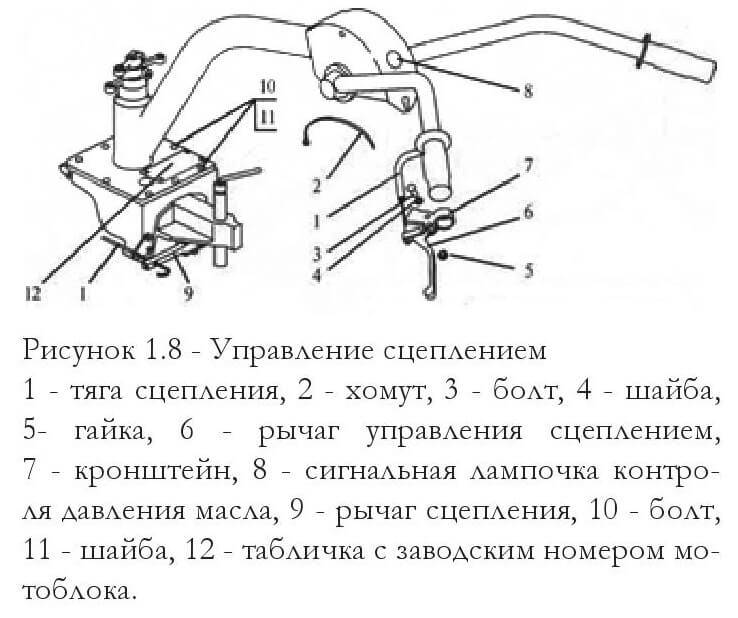

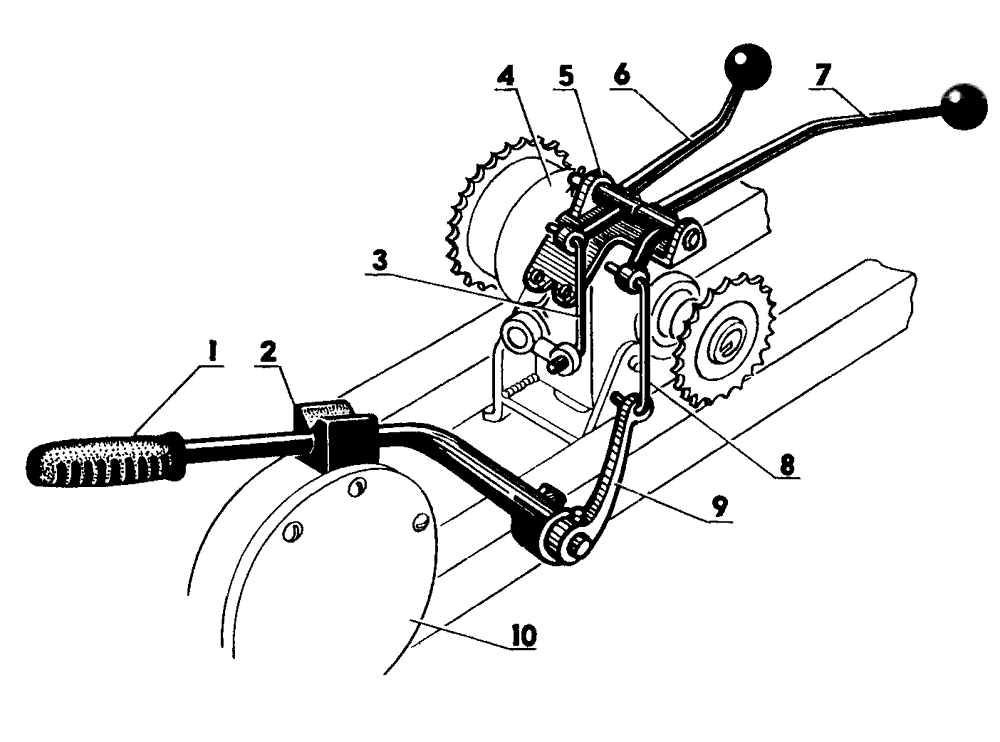

В конструкцию механизма управления входят отжимной рычаг, соединяемый с диском нажимного действия посредством педальной отводки и тяг. При блокировке устройства сцепления агрегата создается сигнал, который получают отжимные рычаги. Они, в свою очередь, отключают ведомый диск от корпуса нажимного, вследствие чего механизм отключается.

Подшипник в узле сцепления современного мотоблока служит для уменьшения трения, исключая, при этом, соприкосновение рычагов, вращающихся вокруг своей оси, и полностью неподвижной отводки. За возвращения механизмов управления в их изначальное положение отвечает пружина. Отводка, при этом, отталкивается от рычагов на требуемое для окончательного отключения расстояние.

2 Виды сцепления, их особенности

В зависимости от конструктивных характеристик мототехники, сцепление для мотоблока может быть таких видов, как:

• фрикционное (рассмотренное выше);
• электромагнитное;
• гидравлическое;
• центробежное;
• ременное;
• одно- , двухдисковое;
• многодисковое.

По виду трения рассматриваемый механизм классифицируют на мокрые, работающие в масляной ванне, и сухие, функционирующие в воздушной среде. В соответствии с режимом включения выделяют постоянное замкнутое и непостоянно замкнутое сцепление.

Центробежное работает за счет следующих рабочих органов: троса сцепления, первичного вала трансмиссии, маховик, рычага сцепления, выжимного подшипника, ручки, ведомого диск, рычага включения, грибка штока, стопорной шайбы, вилки выключения. Широкое применение центробежные устройства не нашли в силу своей склонности к пробуксовке, характерной при нагрузках, и изнашиванию поверхностей трения.

При гидравлической системе через шатун при нажатии на педаль движение передают поршню, продавливающему гидравлическую жидкость по специальному каналу. Поршень под действием давления рабочей среды воздействует на рычаг через шатун. Пружиной он возвращается в исходную позицию.

Многодисковый и однодисковый принцип действия практически не отличаются друг от друга. Преимущества первого основываются на малогабаритные размеры фрикционных дисков, плавности включения сцепления. Недостатками являются худшие условия охлаждения, проблемы в получении чистоты включения. Двухдисковые механизмы устанавливают в связи с большой мощностью силового агрегата, необходимостью передачи повышенного крутящего момента, для повышения срока службы.

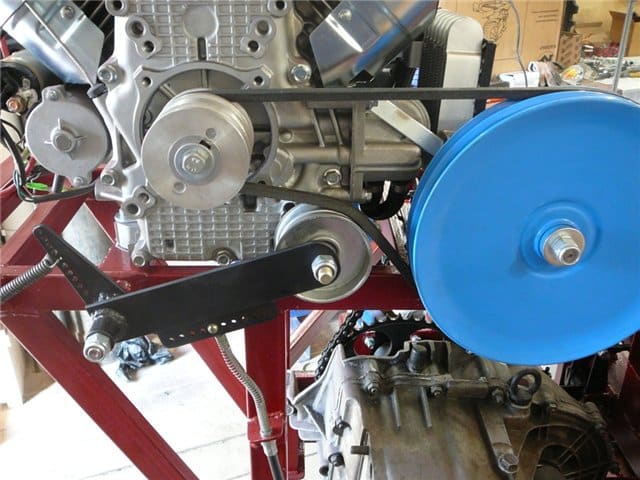

Сцепление с ременным приводом, обеспечивающее передачу от мотора к коробке передач крутящегося момента, считается одним из первых и уступает выше перечисленным механизмам, т.к. имеет ряд минусов: высокий уровень износа, ненадежность, низкий КПД, непрактичность при работе с мощными двигателями.

2.1
Модернизация сцепления

Так, как принцип действия устройства предусматривает серьезное трение составных деталей, естественного износа избежать не получиться. Можно изготовить сцепление на , однако владельцам моторизированных машин, не имеющим опыта в слесарном деле, производить данную операцию не рекомендуется.

Рассмотрим пример создания механизма для тяжелого мотоблока. За основу используется маховик и первичный вал коробки автомобиля Москвич, поворотный кулак со ступицей от Таврии, профиль Б, ведомый шкив на два ручья и стальная заготовка в качестве коленчатого вала (подойдет от ГАЗ-69). Самодельное изделие начинается с точения стальной заготовки на токарном станке, чтобы на получившийся фальшвал насадить ступицу. После посадки шкива на отточенный вал следует проточить посадочное место по диаметру на внутреннем кольце шкива под опорный подшипник, которая должна «сесть» идеально.

Если ступица прилегает без зазоров, а шкив прокручивается, — это знак правильно выполненной задачи. Переверните деталь и проделайте аналогичные действия с обратной стороны. На следующем этапе в шкиве с помощью дрели и сверла (5 мм) сделайте 6 отверстий равноудаленных друг от друга. Поскольку болты будут на 10 мм, с обратной стороны необходимо рассверлить отверстия колеса, дающего движение приводному ремню, сверлом 12 мм.

На маховик устанавливается шкив, тем же сверлом следует сделать отверстие и стянуть обе детали болтом для фиксации. Пока шкив находится на маховом колесе, через проделанные на нем ранее отверстия поставьте отметки на маховике. Снимите свой шкив и просверлите все 6 отверстий.

С помощью болтов (10 мм) стяните конструкцию, резьба без шляпки должна равняться 60 мм. Коленчатый вал внутри проточите болванкой. Чтобы маховик не совершал ударов, необходимо его поверхность также проточить, а затем отцентровать по посадочному отверстию.

Возможно, придется внутреннюю плоскость махового колеса вместе со шкивом немного подровнять на токарном станке. Слой металла снимается не более 1 м. Предварительно маховик усадив на отправку, проверьте биение плоскостей, оно не должно превышать 0,1 мм. В конечном счете остается корзину смонтировать на маховик.

2.2
Капремонт сцепления тяжелого мотоблока (видео)

Сцепление плотно взаимосвязано с коробкой передач. Оно выполняет достаточно важные функции. А именно передает крутящий момент от коленчатого вала к редуктору, расположенному в трансмиссии, разъединяет редуктор и коленчатый вал (это осуществляется при переключении передач). А еще данный механизм обеспечивает плавный ход мотоблока с места. Благодаря ему возможна остановка техники без отключения двигателя (это возможно через рычаг сцепления, трос и всей системы в целом).

Как отрегулировать сцепление мотоблока

Для бесперебойной работы системы сцепления и всего мотоблока в целом, важно соблюдать рекомендации по уходу, и регулярно проводить техническое обслуживание узла. Это позволит избежать преждевременных поломок и продлить срок службы сельскохозяйственного агрегата

1. Рычаг сцепления следует нажимать и отпускать плавно, не делая рывков, иначе передающее коленчатому валу резкое воздействие может спровоцировать остановку двигателя во время работы.
2. Если мотоблок резко начинает ускоряться при выжатом сцеплении, необходимо провести настройку, подкрутив винт регулировки. Для этого понадобится 2 гаечных ключа: на 10 и на 12. Необходимо освободить контргайку и вывернуть регулировочный винт. После настройки нужно посмотреть, есть ли зазор, и, если он есть, винт зажимается и фиксируется контргайкой.
3. Если машина едет очень медленно или останавливается при отпущенном сцеплении, винт немного ослабляется, после чего ход мотокультиватора тестируется.
4. При возникновении постороннего шума от редуктора сельхозтехники, необходимо сразу остановить двигатель, и проверить уровень масла в корпусе редуктора. Если трансмиссионного масла недостаточно, долейте его, после чего заведите мотоблок. В случае сохранения шумов, произведите разборку механизма, и замените износившиеся или поврежденные элементы.
5. В случае возникновения проблем с переключением передач, необходимо сначала провести регулировку сцепления. Если это не помогло, нужно провести осмотр КПП и проверить валы – возможно, стерлись шлицы. Износившиеся детали нужно заменить.

Как изготовить механизм сцепления своими руками?

Сцепление на мотоблок работает по принципу, предусматривающему повышенное трение составляющих, поэтому быстрого износа избежать не получится. В таком случае стоит попытаться сделать механизм своими руками. Конструкция самодельного сцепления будет составлена из:

• первичного вала КПП и маховика автомобиля Москвич;
• ступицы и поворотного кулака от Таврии;
• Б-профиля;
• Двух ручьевого ведомого шкива;
• Коленчатого вала от ГАЗ-69.

Последующие работы по сборке механизма выглядят следующим образом:

1. 1. Для начала потребуется сточить коленчатый вал так, чтобы он не цеплял другие элементы мотоблока;
   2. На вал насаживаем штатную ступицу мотоблока;
   3. Далее на валу необходимо проточить место под подшипник. Эту операцию следует выполнять максимально точно, чтобы подшипник идеально сел на вал. В результате ступица должна прилегать без каких-либо зазоров, а шкив должен прокручиваться;
   4. Затем переверните коленвал и проделайте то же самое на обратной его стороне;
   5. Далее дрелью с 5-миллиметровы сверлом проделайте 6 отверстий в шкиве. Дистанция между ними должна быть одинаковой. Так как будут использоваться 10-миллиметровые болты, то на обратной стороне колеса, приводящего в движение приводной ремень, также необходимо рассверлить отверстия;

1. Далее установите шкив на маховик, и стяните обе запчасти болтом. После этого отметьте места сверления на маховике так, чтобы они совпадали с 6 отверстиями в шкиве;
2. Снимите шкив и просверлите отверстия в маховике;
3. После этого снова наденьте шкив и надежно стяните конструкцию болтами;
4. Внутреннюю поверхность коленвала и маховика проточите, чтобы они не бились друг о друга.

Готовая конструкция может устанавливаться на штатное место в мотоблоке. Не забудьте подключить тросы, выводя их как можно дальше от элементов трения.

Сцепление плотно взаимосвязано с коробкой передач. Оно выполняет достаточно важные функции. А именно передает крутящий момент от коленчатого вала к редуктору, расположенному в трансмиссии, разъединяет редуктор и коленчатый вал (это осуществляется при переключении передач). А еще данный механизм обеспечивает плавный ход мотоблока с места. Благодаря ему возможна остановка техники без отключения двигателя (это возможно через рычаг сцепления, трос и всей системы в целом).

Функции сцепления в конструкции мотоблока

Работа сцепления основывается на действии фрикционной муфты. Этот элемент трансмиссии выполняет несколько важных функций, среди которых выделяется:

• Бесперебойная передача крутящего момента;
• Подавление колебаний кручения;
• Плавное переключение скоростей;
• Безударное соединение шестерней;
• Подключение и отключение КПП с ДВС;
• Отсоединение трансмиссии от устройства маховика.

Устройство сцепления дает возможность кратковременно отключать коленчатый вал двигателя и силовую передачу машины. Благодаря сцеплению техника начинает и останавливает движение плавно и без рывков.

Как сделать сцепление на мотоблок – последовательность действий

Принцип действия системы сцепления, независимо от ее типа, основан на постоянном трении деталей. В результате этого узел достаточно быстро выходит из строя. Покупка нового качественного механизма – удовольствие не из дешевых, в связи с чем многие фермеры-энтузиасты предпочитают изготавливать систему сцепления своими руками. Сделать это не так сложно, как может показаться на первый взгляд, однако перед работой все же потребуется основательно подготовиться.

Первое, что понадобиться сделать – это изучить детальные чертежи механизма. В них обязательно должны быть указаны размеры каждой из деталей и место ее установки в конструкции.

После изучения схемы нужно подготовить материалы и имеющиеся в гараже инструменты.

Для сборки сцепления будет необходимым:

• первичный вал и исправный маховик – как правило, эти детали берутся от КПП советского автомобиля Москвич;
• ведомый шкив, на который предварительно установлены две ручки;
• неповрежденная ступица и металлический кулак поворотного типа от авто Таврия;
• Б-профиль;
• целый коленчатый вал от авто ГАЗ-69.

Правильный порядок действий при сборке механизма сцепления для имеющегося мотоблока выглядит следующим образом:

1. Сперва потребуется аккуратно сточить взятый коленчатый вал. В результате доработки деталь не должна касаться других элементов изготавливаемого сцепления мотоблока;
2. Затем на используемый вал необходимо установить заводскую ступицу мотоблока;
3. На поверхности вала понадобится организовать место для монтажа подшипников. После проточки места ступица должна монтироваться без каких-либо зазоров. При этом ведомый шкив непременно должен вращаться непосредственно вокруг своей оси без малейших помех;
4. На следующем этапе в шкиве необходимо проделать 6 одинаковых отверстий, диаметр каждого их которых не должен превышать 5 мм. Расстояние между отверстиями должно быть одинаковым. Следует учесть, что внутрь отверстий должны вкручиваться болты, длиной по 10 мм каждый. Из-за этого отверстия также потребуется сделать с обратной стороны шкива;
5. Далее шкив следует расположить над маховиком и зафиксировать обе детали между собой посредством болта. Затем потребуется отметить места для сверления дырок – в будущем последние должны совпадать с отверстиями, ранее проделанными в шкиве;
6. После этого нужно вытащить шкив и просверлить дырочки в тех местах маховика, где ранее выставлялись отметки;
7. После этого потребуется проточить внутренние поверхности вала и имеющегося в конструкции маховика так, чтобы обе детали не касались друг друга;
8. В конструкцию сцепления обязательно должна входить ручка сцепления на мотоблок. Чтобы ее сделать, следует воспользоваться трубой, диаметром примерно 1 и длиной 3 см. В дальнейшем рычаг нужно зафиксировать на поверхности шкива;
9. Для комплектации механизма понадобится трос сцепления для мотоблока. С этой целью можно приобрести новый шнур, после чего намотать его на любую катушку, или взять целый трос с исправной катушкой от бытовой бензопилы.

Изготовленное таким образом самодельное сцепление оптимально подойдет для комплектации мотоблоков известных брендов Агро и Нева МБ-2. Сделанный своими руками механизм прослужит достаточно длительное время без необходимости выполнения ремонта.

голоса

Рейтинг статьи

Основные разновидности

С помощью самодельного адаптера можно значительно облегчить работу с механизмом Нева, ведь он выступает таким себе переходным звеном между агрегатом и рабочими элементами: плугом, насадками для посадки картофеля и т.д. Не так будут действовать на организм физические нагрузки, ведь во время работы можно будет сидеть и просто руководить процессом, а сама работа будет проходить быстрее, ведь удастся увеличить рабочую скорость практически в 2 раза – до 12 км/час.

Адаптер для мотоблока Нева может иметь стержень для подъема, с помощью которого передвижение по территории осуществляется намного легче, а также кузов, который кроме выполнения работ в поле также позволяет перевозить материалы и продукты (см. фото). Чаще всего подобные конструкции имеют рулевое управление. Также адаптер с рулем для мотоблока Нева может иметь короткое или длинное дышло. Агрегаты с короткими дышлами могут работать лишь с легкими механизмами, а длинные дышла предназначены для более тяжелых конструкций.

Присоединяется самодельный адаптер к мотоблоку Нева с помощью одинарной сцепки, состоящей из двух частей, одна из которых играет роль переходника между аппаратом и подъемным механизмом, а вторая присоединяет к аппарату оборудование. Для того чтобы имелась возможность одновременно использовать несколько дополнительных орудий, вместо одинарной может использоваться двойная сцепка, как, например, на фото.

Простая конструкция

Как сделать адаптер к мотоблоку? Простейший вариант механизма делается своими руками следующим образом:

• из металлической трубы длиной более полутора метра изготавливают раму;

• на одном из ее концов перпендикулярно приваривают трубу длиной полметра, которая будет играть роль основы для крепления стоек для колес;

• высота стоек делается равной 30 сантиметров;

• методом сварки крепятся раскосы;

• размеры адаптера для мотоблока могут быть какими угодно – все будет зависеть от собственных предпочтений;

• для того чтобы крепить вспомогательное оборудование к раме приваривается металлическая балка;

• боковые металлические трубы крепятся при помощи болтов;

• к раме приваривается регулировочный стержень, который должен иметь три входа длиной 20,30 и 50 сантиметров;

• создается сцепной узел конструкции, который также можно приобрести в специализированном магазине;

• при необходимости делается еще один стержень для регулировки длиной 75 сантиметров;

• методом сварки делается металлическая опора для сидения;

• на опору устанавливается мягкое или деревянное сидение.

То, как правильно сделать простой адаптер мотоблока своими руками на видео видно очень хорошо. Но создать его можно только, имея определенные навыки, оборудование и четко придерживаясь представленных чертежей.

Многофункциональное устройство

Для изготовления многофункционального адаптера с рулевым управлением для мотоблока Нева понадобятся:

• листы стали;

• уголки и трубы из стали;

• сидение;

• 2 колеса;

• аппарат для сварки;

• другие инструменты, которые обязательно есть у каждого хозяина.

Такой аппарат можно использовать как для работ на поле, так и для перевозки материалов и продуктов даже на большие расстояния. Многофункциональную конструкцию для мотоблока Нева можно оборудовать плугом, устройством для посадки картофеля, бороной и другими приспособлениями. А вот в холодное время года она может пригодиться для уборки снега с приусадебной территории.

Итак, для того чтобы создать самодельный рулевой адаптер для мотоблока Нева необходимо:

Составить схему

Для того чтобы избежать перекосов конструкции, а также защитить ее от чрезмерных нагрузок обязательно нужно составить схему. Ее можно создать либо своими руками, либо воспользоваться уже готовыми примерами.

Изготовить основные детали

К основным деталям конструкции, конечно же, относят раму, к которой крепят все остальное (см. чертежи). Кроме того необходимо продумать специальный механизм, который обеспечит свободные повороты прицепа. Кузов аппарата обычно изготавливается из листов стали, а высота бортов при этом делается около 40 сантиметров. Сцепка дополнительных элементов и адаптера осуществляется при помощи штыря с колечком, которое надевается на фаркоп. Единственным «минусом» такого сцепления является быстрое изнашивание элементов вследствие постоянного проворачивания механизмов.

Осуществить монтаж сидения

Сидение обычно прикрепляется при помощи болтов, после чего устройство считается готовым к использованию.

Более детальную информацию о том, как правильно сделать адаптер для мотоблока Нева своими руками можно получить с представленного видео, а также просмотрев чертежи.

Разновидности механизмов сцепления мотоблоков

Современные мотоблоки отличаются конструкционными особенностями. Есть различные виды сцепления, которыми можно укомплектовать технику:

• • ременное сцепление мотоблока. Такой механизм не очень надёжный, имеет невысокую работоспособность, быстро изнашивается при работе с мощными двигателями;
  • гидравлическое сцепление. Нажимая на педаль, начинает двигаться основной поршень. Во время его вращения приводится в движение смазывающая жидкость. Давление от поршня передаётся шатуну, пружины выполняют автоматическое восстановление поршня на стартовую позицию;

дисковое сцепление на мотоблоках. Все элементы механизма очень надёжны, позволяют плавно запускать технику. Есть однодисковое и многодисковое оборудование с практически единым принципом работы.

Выделяют сухие, воздушные типы сцепления и те, которые работают в ванне, наполненной моторным маслом.

Регулировка сцепления

Следует отметить, что при работе нужно соблюдать определенные рекомендации, дабы избежать преждевременных поломок и ненужных проблем, возникших из-за неправильного обращения с техникой. Педаль сцепления необходимо и нажимать, и отпускать плавно, без резких движений. В противном случае двигатель может просто заглохнуть, тогда вам потребуется потратить лишнее время и силы, чтобы запустить его вновь. При эксплуатации мотоблока возможны следующие неполадки, связанные с механизмом сцепления.

• При полностью выжатом сцеплении техника резко начинает ускоряться. В этой ситуации попробуйте просто подкрутить регулировочный винт.
• Педаль сцепления отпущена, но агрегат не двигается или движется с недостаточной скоростью. Слегка ослабьте винт регулировки и протестируйте ход мототехники.

При странных шумах, треске, стуке, раздающихся из области редуктора, немедленно остановите агрегат. Наиболее частыми причинами такой ситуации считаются малый уровень масла или его некачественность. Перед тем как начать работать на мотоблоке, обязательно проверяйте наличие и количество масла. Замените/долейте масляную жидкость и запустите агрегат. Если шумы не прекратились, остановите мотоблок и пригласите специалиста для осмотра вашей техники.

Если у вас возникли неполадки, связанные с переключением скоростей, протестируйте сцепление, отрегулируйте его. Затем осмотрите коробку передач на предмет износившихся деталей и проверьте валы – возможно, стерлись шлицы.

Какие виды существуют

В зависимости от конструкционных особенностей мотоблока, рассматриваемый мехнизм может быть следующих видов:

• фрикционное;
• гидравлическое;
• электромагнитное;
• центробежное;
• однодисковое;
• двухдисковое;
• многодисковое;
• ременное.

Центробежная муфта применяется для решения разных задач, одна из которых – облегчение управления мотоблоком. Муфта обеспечивает плавное начало движения, поскольку прижатие к диску сцепления происходит автоматически.

В него входят следующие комплектующие элементы:

• трос сцепления;
• маховик;
• выжимной подшипник;
• рычаг включения;
• рычаг сцепления, установленный на мотоблок;
• первичный вал трансмиссии;
• ведомый диск;
• ручка;
• стопорная шайба;
• грибок штока;
• вилка выключения.

Кстати, если у владельца мотоблока нет опыта в слесарном деле, то он своими руками сцепление изготовить не сможет. Удастся лишь заменить или отремонтировать его.
