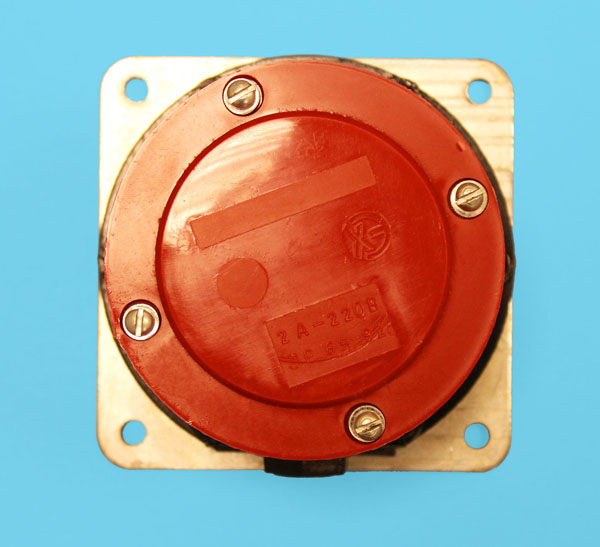

Характеристики СУМ-1М
К основным показателям, характеризующим сигнализатор СУМ-1М относятся:
- значения тока переменного значения в 220В (2А, 50Гц);
- срабатывание при создании усилия в 0,5 Н ± 10%;
- безотказность работы до 30 тыс. циклов;
- срок жизни, определенный в 12 лет;
- вес устройства, составляющий 0,4 кг;
- степень пыле и влаго защиты — IP65.
Выводы
Мембранный сигнализатор СУМ-1М разработан для контроля в автоматическом режиме за уровнем различного вида сыпучих грузов. Устройство применяется как самостоятельный датчик, так и в комплексе АСУТП (автоматических контролирующих систем).
Алек Шокер, ГИПОРТ (GL)
Какими техническими характеристиками обладает
Качественный сигнализатор должен обладать рядом параметров, которые установлены нормативными стандартами. Рассмотрим основные параметры:
- — Прибор должен работать на стандартном показателя напряжения в двести двадцать вольт.
- — Показатель силы электрического тока не должен превышать двух ампер.
- — Показатель частоты электрического тока должен быть не менее пятидесяти герц.
- — Прибор должен обладать устойчивостью к пыли, влаги и к перепадам температур.
- — Не должен превышать массу в четыреста грамм.
Обращайте внимание на характеристики приобретаемого сигнализатора, чтобы избежать неполадок
Конструкционные особенности

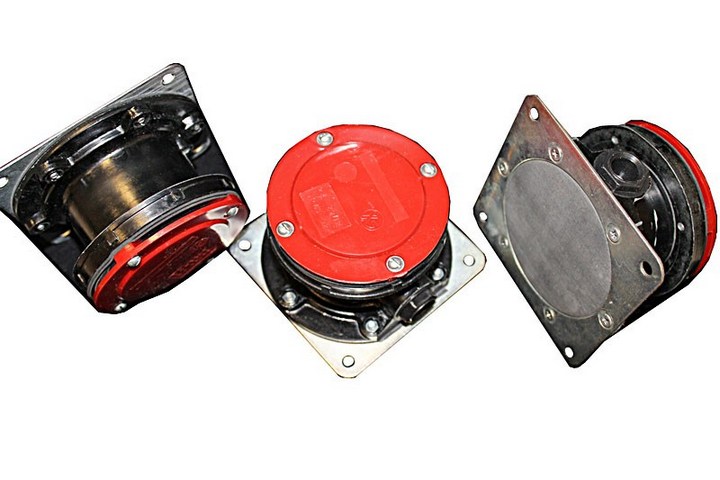

Мембранный датчик представляет собой закрытый корпус из ударопрочной пластмассы, в котором размещена рабочая панель, состоящая из микропереключателя и мембраны. Внутри корпуса также располагаются контактная планка вместе с регулировочной пружинкой, рабочая мембрана, исполненная из резины, и мембранная тарелка. Сверху сигнализатор закрывается специального вида крышкой, в которую встроена компенсационная мембрана и предохранительная крышка. На задней крышке размещается отверстие для подачи воздушных масс на заднюю часть диафрагмы.
В процессе работы сыпучая разновидность продукции (в виде песка, щебня, зерна, мелкой рыбной продукции и пр.) оказывает давление на рабочую мембрану сигнализатора, передавая таким образом данные на шток переключателя, а затем на регулировочную мембрану. В результате происходит срабатывание микропереключателя, и активируется процедура по передаче сигнала в сигнализирующей цепи системы управления. Из-за наличия компенсационной диафрагмы и ее перемещения, давление в сигнализаторе остается неизменным, даже несмотря на перемещения рабочей мембраны.
Эксплуатационные особенности
Сигнализатор уровня СУМ-1М применяется либо внутри закрытых помещений производственного предназначения, либо в рабочих зонах на открытом воздухе, организованных под навесом. Подключение датчика предусмотрено от обычной электрической сети 220 В. Особых условий эксплуатации, а также наличие блоков питания и вспомогательных приборов по стабилизации не требуется.
Температурные перепады и уровень влажности воздуха в помещении с датчиком и внешним окружением должны быть незначительными. Устройство допускается к эксплуатации при температурном режиме -45…+50 градусов по Цельсию. Для максимально надежных условий работы сигнализатора в составе нории необходимым условием становится хорошо организованный постоянный приток воздуха, исключение воздействия на датчик прямых лучей солнца и сезонных осадков.
В каких сферах применяется прибор
Этот сигнализатор отличается тем, что может использоваться во многих сферах промышленности. Основными сферами применения являются: — Агро – промышленные комплексы и сельские хозяйства. Данный прибор помогает определить уровень сыпучего материала, такого как мука, зерно. Установка происходит в производственном элеваторе, на хлебокомбинате, зернотоке, зерномашине, зернохранилище и многих других мощностях.
- Животноводство и комбикормовые заводы. Сигнализатор оказывает помощь в производстве комбикорма и в определении его объема.
- Агрономия. С помощью прибора можно определять уровень минерального удобрения или посадочных семян.
- Пищевая промышленность. Помогает вести учет мучных, сахарных, соляных и зерновых сыпучих материалов.
- Рыбный промысел. Сигнализатор определяет уровни заполнения емкостей с мелкими видами рыб.
- Строительная отрасль. Устройство поможет в учете сыпучих строительных материалов (песок, цемент, керамзит, щебень).
- Горнодобывающая и химическая отрасль. Сигнализатор используют для учета сыпучих химических материалов и специальных порошковых веществ.
- Транспортные перевозки. Прибор используется для учета перевозимых сыпучих материалов.
Данный список не является исчерпывающим, ведь данный прибор может быть использован в любых сферах, где необходимо вести учет и следить за объемами сыпучего материала.
