Оборотный плуг для мотоблока своими руками чертежи и описание
Если в данном виде деятельности отсутствует какой-либо опыт, сначала необходимо проконсультироваться со специалистом, чтобы понять основные сложности процесса.
Каждая разновидность плуга имеет свои особенности конструкции. Наиболее простую конструкцию имеет однокорпусный плуг, и это оптимальный вариант для новичков, которые не имеют в этом деле соответствующих навыков.
Вверху корпуса оборотного плуга имеется загнутое перо, что позволяет обрабатывать переворачиваемый пласт земли. Поэтому данное изделие оптимально при обработке твердой почвы.
В процессе изготовления такой конструкции, очень важно соблюдать все инструкции и внимательно соблюдать параметры чертежа. Допущенная малейшая неточность, существенно скажется на характеристиках изделия, и во время эксплуатации негативно проявится в результатах работы
Для изготовления плуга нужно использовать сталь толщиной 3-5 мм. Первым изготавливается лемех. Он должен быть съемным. Режущую часть нужно отбить на наковальне и заточить.
Следующим делают отвал.
В качестве заготовки используют трубу, диаметром полметра, с толщиной стенок 5 мм. Газовой сваркой по шаблону вырезают заготовку отвала, и подвергают шлифованию болгаркой. После изготовления этих двух деталей, из стали толщиной 2-3 мм изготавливается корпус плуга и собирается конструкция.
Особенности использования оборотного плуга
Оборотный плуг представляет собой сельскохозяйственный инструмент, который используется для обработки почвы и создания глубоких борозд. Он отличается от обычного плуга тем, что позволяет плугу поворачиваться на 180 градусов вокруг оси и изменять направление движения. Это делает его очень эффективным инструментом для многих видов почвенных работ.
Основные преимущества использования оборотного плуга:
Оптимальное перемешивание почвы: благодаря возможности поворота на 180 градусов плуг позволяет эффективно перемешивать верхний слой почвы с более глубокими слоями. Это помогает улучшить структуру почвы и обеспечить более равномерное распределение питательных веществ.
Улучшение дренажа: оборотный плуг позволяет создавать глубокие борозды, которые улучшают дренаж почвы
Это особенно важно в случае с тяжелыми или глинистыми почвами, которые имеют плохую водопроницаемость.
Противодействие сорнякам: оборотный плуг помогает уничтожать сорняки и побеждать засоренность почвы. Глубокая обработка почвы затрудняет рост и развитие сорняков, что уменьшает их конкуренцию с посевами.
Улучшение плодородия почвы: использование оборотного плуга способствует обновлению плодородного слоя почвы, так как перемешивает верхний слой с глубинными слоями, в которых часто находятся залежи органического вещества и питательных веществ.
При использовании оборотного плуга необходимо учитывать некоторые особенности:
Рекомендации производителя: перед использованием оборотного плуга следует ознакомиться с рекомендациями производителя, чтобы правильно настроить инструмент и использовать его безопасно.
Следите за глубиной обработки: при использовании оборотного плуга важно контролировать глубину обработки, чтобы не повредить глубокие корни растений. Также следует учесть особенности почвенного покрова и избегать слишком глубокой обработки, которая может привести к потере плодородного слоя.
Планируйте работу: перед использованием оборотного плуга рекомендуется исследовать почву и планировать работу в соответствии с ее состоянием
Некоторые виды почвы или предыдущие посевы могут требовать специальной подготовки или обработки.
Соблюдайте правила безопасности: при использовании оборотного плуга следует соблюдать правила безопасности, чтобы избежать травм и повреждений. Это включает правильное обращение с инструментом, использование защитного снаряжения и предоставление достаточного пространства для работы.
В целом, оборотный плуг является полезным инструментом для обработки почвы и создания глубоких борозд. Правильное использование этого инструмента позволяет улучшить структуру и плодородие почвы, а также бороться со сорняками и улучшать дренаж.
Преимущества использования оборотного плуга
1. Экономия времени и труда. Оборотный плуг позволяет эффективно обрабатывать большие площади почвы, снижая время и усилия, затрачиваемые на вспашку. Он способен обращать слой почвы на 180 градусов, что позволяет быстро и равномерно перевернуть землю.
2. Повышение плодородия почвы. Обращение почвы позволяет переплавить верхний слой снизу и обогатить его питательными веществами, что способствует росту культурных растений. Кроме того, оборотный плуг помогает бороться с сорняками и вредителями, уничтожая их яйца и личинки.
3. Улучшение структуры почвы. В результате обращения почвы образуются новые поры и щели, которые способствуют проникновению влаги и воздуха в глубинные слои
Это позволяет улучшить водоудерживающую способность и вентиляцию, что особенно важно в засушливых регионах
4. Устранение поверхностного сглаживания и засорения. Вспашка с использованием оборотного плуга позволяет эффективно разрушить плугопахотный горизонт и устранить отложения солей, камней и других загрязнений, что способствует формированию рыхлой почвы и созданию благоприятных условий для роста растений.
5. Снижение затрат на обработку. Использование оборотного плуга позволяет сократить затраты на земледельческую технику и топливо. Благодаря его эффективности и скорости работы, меньше времени требуется на вспашку, что позволяет оптимизировать рабочий процесс и снизить расходы.
6. Сохранение почвенного покрова. Оборотный плуг способствует сохранению почвы от эрозии и улучшению ее состояния на длительный срок. Он позволяет не только повысить плодородие, но и сделать почву более устойчивой к влиянию агрессивных факторов, таких как ветер и водяные потоки.
Использование оборотного плуга в сельском хозяйстве имеет множество преимуществ, которые отражаются на качестве почвы, урожайности и эффективности работы. Это надежный и эффективный инструмент, который помогает улучшить условия выращивания растений и обеспечить устойчивое развитие аграрного сектора.
ППО («Рубцовский завод запасных частей»)
На Алтайской МИС проходили испытания оборотные плуги ППО-5/7-35 и ППО 6+3 в 2010 и 2013 годах соответственно.
Конструкция ППО-5/7-35 схожа с семикорпусным (с одним съемным корпусом) плугом фирмы Lemken. Основное отличие от него — наличие механизма переднего опорного колеса, которое позволяет использовать ППО с трактором без наличия режима «силового регулирования».
Данная модель оснащена механизмом заднего опорного колеса с механическим (без гидросистемы) регулированием глубины пахоты задними корпусами, а также углоснимами на корпусах взамен предплужников. На плуге ППО-5/7-35 предусмотрен отъем одного или двух корпусов (модулей), и при такой трансформации плуга он может использоваться с тракторами меньшего класса тяги, для этого в комплексе имеется сменная навеска.
Полунавесной оборотный плуг ППО-6+3 может быть использован на полях с уклоном до 8°. Средняя часть плуга опирается на раму двухколесного шасси. В зависимости от почвенных условий работы, ширина захвата агрегата может варьироваться от 3,24 до 4,32 м путем изменения ширины захвата каждого корпуса. Плуг может работать как в девяти-, так и шестикорпусном вариантах. Гидравлическая система навески трактора может работать в режиме «силового» или «смешанного» регулирования и отслеживает положение плуга в процессе работы.
Устройство оборотного плуга к мотоблоку
Рассмотрим устройство оборотного плуга к мотоблоку на конкретном примере.
Плуг предназначен для крошения и оборота пахотного слоя, и рекомендуется к использованию на почвах, которые уже обрабатывались.
Основные характеристики плуга
- Глубина вспашки 20см;
- Ширина лемеха (захвата) 22 см;
- Для настройки глубины вспашки в стойке сделаны 3 отверстия;
- Высота 76 см;
- Ширина 32 см;
- Длина 48 см;
Плуг присоединяется к мотоблоку при помощи соответствующей сцепки.
Плуг должен быть отрегулирован так, чтобы боковая грань полевой доски при работе располагалась параллельно направлению движения, т.е вдоль стенки борозды. А образованный режущей кромкой лемеха, каблуком и нижней гранью полевой доски опорный треугольник, должен находиться в горизонтальной плоскости.
Для того, чтобы настроить глубину вспашки, нужно отрегулировать в вертикально-продольной плоскости угол наклона корпуса плуга. Для этого используют дополнительные отверстия в скобе минисцепа и стойке плуга, или же регулировочный винт сцепки.
Во время работы можно корректировать правильность установки плуга. Конструкция данного оборотного плуга позволяет отваливать слой почвы в одну сторону, как при прямом, так и при обратном ходе. Чтобы сменить корпуса оборотного плуга, достаточно повернуть его на 180°вокруг оси, и зафиксировать в рабочем положении. Прежде чем начать работать с плугом, нужно оснастить его грунтозацепами, для обеспечения надежного сцепления привода агрегата с обрабатываемым грунтом.
Техника безопасности при работе с оборотным плугом
Перед началом работы проверьте надежно ли затянуты все резьбовые соединения. Удалите все посторонние предметы с обрабатываемой территории
Во время маневрирования агрегата с установленным плугом, а так же при движении задним ходом, соблюдайте особенную осторожность. Во избежание травм, которые можно получить от выступающих острых углов и кромок, во время работы соблюдайте безопасное расстояние до орудия
Используйте защитные перчатки при обслуживании орудия. Если вы закончили работу, нужно произвести очистку плуга. Все детали и резьбовые соединения, которые не имеют лакокрасочного покрытия, нужно обработать смазкой. Хранить плуг необходимо в закрытом помещении.
Разновидности оборотных плугов
1. Однокорпусные:
Однокорпусные оборотные плуги предназначены для обработки малых и средних по площади полей. Они имеют один рабочий орган и просты в использовании. Такие плуги особенно удобны при возделывании грядок и семейных участков, где требуется точность и маневренность.
2. Многоциллиндровые:
Многоцилиндровые оборотные плуги обладают возможностью обработки больших площадей за один проход. Они используются на больших полевых участках и на коммерческих фермах. Такие плуги обеспечивают эффективность работы и повышают производительность земледелия.
3. С лемехами с плужными отверстиями:
Плуги с лемехами с плужными отверстиями предназначены для работы в различных грунтах. Они имеют специальные отверстия в лемехе, что позволяет улучшить процесс оборота земли. Такие плуги особенно полезны при обработке земли с высоким содержанием сорных семян или при уплотнении грунта.
4. С дисковыми отвалами:
Плуги с дисковыми отвалами используются для работы на грунтах с большим количеством растительных остатков или с тяжелыми почвами. Дисковые отвалы позволяют легко разрезать и перемешивать почву, а также предотвращают образование застоя влаги.
5. С параллельным подъемом:
Плуги с параллельным подъемом предназначены для работы на неровных участках и на территориях с препятствиями. Они позволяют поднимать и понижать рабочий орган независимо от основного корпуса, что облегчает процесс обработки земли.
В зависимости от конкретных требований и условий земледелия, можно выбрать подходящую разновидность оборотного плуга, которая позволит эффективно обрабатывать почву и повышать урожайность.
Конструкция плуга для мотоблока
Лемех — правильной геометрической формы, а конструкция пятки прекрасно подходит для вспашки твердой земли. Изготовленный из прочного материала агрегат разборной конструкции. Материалы для производства агрегата выбирается не случайно, так как при работе деталь подвергается большой нагрузке. После работы навесного оборудования, земля подвергается обработки культиватором.
Для каждого вида мотоблока, к примеру, Каскад, Салют, Нева или Фаворит, используется соответствующий вид техники. На сегодняшний день существуют также и универсальные модели, которые совместимы с любыми видами техники.
Настройки плуга на мотоблоке, советы:
Плуги для мотоблоков бывают трех типов:
- Однокорпусные. Имеет только один лемех. Они подходят в основном для легкой почвы.
- Реверсивные или оборотные. Почва переворачивается с помощью загнутых к верху лемехов, в форме пера. Данное устройство позволяет работать значительно более твердой почве. После подобной обработки земля становится более рассыпчатой и дальнейшая её обработка упрощается. К тому же, сорняки в дальнейшем практически не растут.
- Роторные. Оснащены несколькими лопастями.
Самые популярные модели:
При подборе марки необходимо учитывать особенности почвы на участке, а также мощность агрегата и модели. Не стоит забывать и о том, что очень много чего зависит от правильности установки и настройки агрегата перед работой. Рассмотрим наиболее популярные устройства для распашки земли. Расположим модели по возрастанию их стоимости.
- Крот. Агрегат однокорпусного типа, весом в 8,59 кг. Он может обрабатывать почву глубиной 15-20 см. Для работы подойдут такие мотоблоки как Нева, Агат, МБ-2, Пахарь, Каскад, Hitachi S169, МБ-1 Ока, НМБ-1 Угра и т.д. Стоимость составит 1000- 1200 рублей.
- П1-20/2. Однокорпусная модель. Обрабатывает такую же глубину почвы, как предыдущее устройство. Весит 8,5 кг. Работает на таких аппаратах как: Луч, МБ-2 Нева, Мобил К G85, Hitachi S169, Агат и т.д. Стоимость колеблется от 1200 до 1300 рублей.
- П1-20/3. Оборотная модель, весом 13 кг и глубиной обработки почвы в 20-25 см. Для работы используются мотоблоки МТЗ Беларус, Ghepard, Мобил К G85 и Агрос. Цена составляет 1300-1500 рублей.
- Салют. Однокорпусный агрегат. Весит 8 кг и распахивает 15-20 см почвы. Стоимость колеблется от 1500-1600 рублей.
- Плуг Зыкова. Весит 9 кг и обрабатывает почву глубиной 20-25 см. Рассчитан на марки: Салют, Нева, Фаварит, Ока. Цена составляет 1700-1800 рублей.
- Оборотный для моделей: GS 81, GS 101, GS 12. Вес составляет 18 кг, а глубина обрабатываемой почву 20-25 см. Находится в ценовой категории 3300 -3500 рублей.
- Двухоборотный . Вес – 15 кг. Глубина обрабатываемой почвы – 15-20 см. Стоимость – 4050-4150 рублей.
- Роторный. Он состоит из нескольких лопастей, весит – 40 кг и обрабатывает почву на глубину 30 см. Совместим практически с любыми типами техники. Стоимость может колебаться от 70 000 до 78 000 рублей.
При сравнении цен на оборудование для распашки земли на территории России можно заметить, что стоимость колеблется от 1000 до 5000 рублей. Безусловно, без учета роторной модели, которая отличается от остальных. Проанализировав стоимость подобных товаров, необходимо подробнее рассмотреть некоторые из них, у которых есть свои отличительные особенности.
Вспашка оборотным плугом
Перед выполнением основных работ конструкцию необходимо настроить. При правильной настройке конструкцию не уводит ни влево, ни вправо. Вспашка осуществляется на нужную глубину с оптимальной нагрузкой на агрегат.
У края поля корпуса опускают на нужный уровень, который регулируется специальными скобами. С началом движения корпуса углубляется в почву и производит рыхление. По окончании прохода рама поднимается и оборачивается.
Вспашка начинается у края поля. Устройство переворота конструкции исключает необходимость перестановки, что во много раз сокращает время пахоты. Такой метод в 1,5 раза рентабельнее обычного.
Стоимость на оборотные плуги несколько выше чем на традиционные механические конструкции, но такая разница вполне оправдывается высокой производительностью и надежностью.
Статья была полезной? Понажимай на кнопочки!

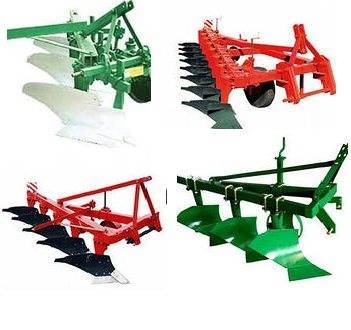

Виды оборотных плугов
Различаться оборудование этого типа может по сечению рамы и мощности. При покупке в первую очередь следует определиться с количеством рабочих корпусов. Подбирается оборотный плуг в зависимости от того, на каком тракторе его предполагается использовать. Для маломощной техники больше подходят модели, состоящие из 2-4 корпусов. Для больших тракторов обычно используется оборудование, составленное из 10-12. Современные сельхозпроизводители чаще всего применяют трехкорпусное оборудование этого типа. Навешиваться такие плуги могут, к примеру, на трактора МТЗ 80/82, МТЗ 100/102 или ЮМЗ-82. В общем и целом оборотное оборудование допускается использовать для техники мощностью от 80 до 200 л/с.
Устройство плуга ПОН-5
Плуги оборотные навесные ПОН-5 имеют конструкцию аналогичную ПОН-3, однако, имеют больший вес, большее количество задействованных корпусов и, соответственно, увеличенную скорость обработки полей. Все узлы устройств выполнены из высококачественного металла, при этом рабочие органы выполнены из стали с добавлением бора, которая прошла термическую обработку по современным технологиям.
Повышенную износостойкость рабочих органов обеспечивает наплавление из сормайта, который увеличивает их устойчивость к истиранию. Конструкцией предусмотрен колебательный режим работы, когда часть нагрузки уходит на заднюю ость трактора, что позволяет более эффективно перераспределить тяговое усилие.
В отличие от других моделей плугов, плуги оборотные навесные ПОН-3 и ПОН-5 имеют возможность регулирования ширины захвата, что также позволяет правильно адаптировать устройства к предполагаемым условиям применения. После их применения в технологическом порядке может применяться сеялка СУПН 8.
Плуг оборотный навесной ПОН-5
Оборотные плуги: преимущества и недостатки
Обладатели сельскохозяйственных угодий знают, что без надлежащей обработки земли получить хороший урожай невозможно. Выращивание любых культур начинается с посевной. Но без хорошей подготовки почвы начать посевную невозможно. Тут на помощь людям приходит особая техника: плуги. Плуги бывают навесные, полунавесные, оборотные. Чем полезны плуги оборотные и почему они так необходимы в любом рентабельном сельском хозяйстве?
Какие виды плугов сегодня используют
Почву готовят как перед посевом, так и для улучшения ее состава. Для этого вносят удобрения и прикормки. Для максимального проникновения минералов в почву, ее нужно взрыхлить. Эту работу отлично выполняют оборотные плуги.
Выбирать ту или иную технику нужно в зависимости от вида возделываемой почвы и вида выращиваемых культур. Самые популярные и часто используемые это оборотные модели. Они делают глубокую вспашку, рыхлят и переворачивают почву. Это дает возможность повысить плодородность почвы и провести посевы.
Оборотные плуги имеют двойные переворачивающие лемехи. Один работает на почве, а второй в воздухе переворачивает почву. Лемехи изготавливают из прочного сплава.
После каждой проходки поля техника под воздействием гидравлики переворачивается, и можно продолжать работать. Борозда при каждом новом проходе имеет отвал в одну сторону. Это дает возможность избежать появления гребня. Поверхность поля будет иметь однородную и ровную структуру. Работа оборотным видом будет проходить быстро и качественно.
Если пахать обычным плугом, то половина гребней будет расположена справа, а половина слева, при этом по центру появляется двойной гребень. Оборотный агрегат поможет этого избежать.
Присоединение к трактору оборотной техники трехточечное навесное. У большинства моделей 2–5 отвалов, у полузакрепленных оборотных машин может быть до 18. Это большое количество будет поддерживаться колесом, диаметр которого равен длине модели.
Оборотные виды рассчитаны на вспашку земель большой площади. Эта техника быстро выполнит поставленную перед ней задачу, повысит рентабельность предприятия. Кроме того, в почве сохранится нужное количество влаги и микроэлементов.
Навесные модели тоже часто используют при вспашке, так как такие машины тоже имеют хорошее качество и надежны. Но такую технику чаще используют для нечерноземья и глинистой почвы.
Как правильно выбрать плуг
Выбирая оборотный агрегат, следует учитывать следующие факторы:
1. Мощность вашего трактора. Все оборотные машины в зависимости от мощности трактора делятся на количество корпусов от 2 до 12.
2. Защита техники – рессорная или болтовая.
3. Сечение рамы. Например, 140х140, 180х180.
Самой распространенной считается модель 3-корпусного оборотного плуга. Эта модель предназначена для работы на глубину до 27 см, на незасоренной камнями и плетнями земле сопротивлением 0,9 кг на см 2 . Имеющаяся гидравлика позволяет поворачивать модель на 180 0 . Применяется на полях с большим количеством растительных остатков, например, после кукурузы. Применение «челночный» способ вспашки вместе с ленточным корпусом экономит ГСМ и повышает количество урожая.
3-корпусные оборотные плуги агрегатируются с тракторами класса 1,4, например ЮМЗ-82, МТЗ-80/82, МТЗ-100/102 и др. Тяговое сопротивление техники не более 12кН.
Конструкция 3-корпусного плуга имеет сварную раму, подвес, который служит для переворота и навешивания его на трактор, корпуса с углоснимами, которые дают возможность осуществить вспашку влево и вправо, опорного колеса, гидравлики.
Основание и углосним состоят из башмака, на котором смонтированы лемехи, отвал и полевая доска. Перемещая стойку опорного колеса, можно регулировать глубину пахоты в пределах 20–27 см. Скорость для лучшей работоспособности не должна превышать 9 км/ч. 3-корпусный агрегат обеспечивает заделку растительных остатков на 99%.
Плуги «Lemken»
Все машины «Лемкен» имеют современную гидравлику «Унитрон» и переключающийся цилиндр двойного действия, автоматическую фиксацию вертикального положения плуга в борозде. Это дает возможность быстро разворачивать технику и при работе ну нужно дополнительно регулировать угол уклона плуга. В базовой комплектации имеется ящик для инструментов, каждый срезной болт всегда находиться под рукой.
Устройство плуга, принцип работы
конструктивно
К рабочим органам плуга относят корпуса, лемешно-отвальной механизм, предплужники (углоснимы), ножи, почвоуглубители.
Геометрическая форма корпуса имеет решающее значение при оценке качества вспахивания. Конструктивно корпуса бывают следующих видов:
- отвальные (для вспахивания с оборотом и рыхлением пласта);
- безотвальные (предназначены для рыхления грунта в засушливых и ветроэрозионных районах);
- вырезные (для отвального вспахивания грунта с тонким плодородным слоем и одновременного углубления уровня пахоты до 5 см);
- с почвоуглубителями (для отвального вспахивания маломощных, каштановых и подзолистых черноземов и почв с одновременным углублением уровня пахоты на 6−15 см);
- с накладным долотом (для вспахивания твердых, засоренных камнями почв);
- дисковые (для вспахивания тяжелых и твердых земель, засоренных корнями деревьев, а также для обработки грунтов, перенасыщенных водой (на таких обычно возделывают рис));
- комбинированные (для вспахивания тяжелых грунтов с одновременным интенсивным рыхлением).
Плуги общего назначения обычно оснащаются корпусами, у которых ширина захвата находится в диапазоне от 25 до 40 см. Плуги специального назначения обычно укомплектованы корпусами, имеющими ширину захвата в диапазоне от 45 до 100 см.
Основное назначение лемеха — подрезать пласт грунта и направить его на отвал. Лемех подвержен быстрому износу, который выражается в потере формы и затуплении. Результатом этого может стать отклонение от технологического процесса, возрастание тягового сопротивления и увеличение расхода топлива у трактора. Восстановить конструкцию лемеха можно кузнечным молотом, предварительно нагрев лемех в горне.
Отвал отрезает от стенки борозды пласт грунта, деформирует его, слегка сдвигает в сторону и укладывает верхним слоем вниз.
Лемех и отвал должны по линии стыка плотно прилегать друг к другу (допустимый зазор — не более 1 мм).
Предназначение предплужника — срезать верхний задернелый слой грунта и сбросить его на дно борозды. Чрезмерное заглубление этого элемента увеличит тяговое сопротивление самого плуга, да и пласт задернелой почвы хуже заделывается.
Нож разрезает почву в вертикальном направлении по линии отделения пласта от общего земляного массива и качественно улучшает процесс оборота пласта, заделывание растительных остатков. Кроме того, обеспечивается устойчивый ход плуга, ровное дно и стенка борозды. В большинстве случаев ножи в плуге навешиваются перед последним его корпусом.
Принцип работы этого сельскохозяйственного орудиясостоит в том, что, перемещаясь в грунте, плуг отрезает пласт почвы, поднимает его вверх, подвергает деформации, крошит, оборачивает и укладывает на ранее уже положенный пласт.
Настройка чизельного агрегата
Регулировать чизельный плуг следует на специальной площадке, как показано на чертеже, в следующей последовательности:
- Присоединить агрегат к трактору.
- Гидроцилиндрами от рабочей гидравлической системы трактора привести рамки с рабочими элементами в горизонтальное положение.
- Установить агрегат на брусья толщиной равной глубине вспашки уменьшенной на 30-50 мм.
При помощи гидроцилиндра тракторной навески установить петлю сницы на площадку на высоте, соответствующей глубине пахоты, увеличенной на 36 см. Опустить агрегат до касания рабочих элементов с поверхностью и с помощью винта подъемного механизма установить раму плуга параллельно площадки, чтобы все лапы касались плоскости. Поднять упор фиксатора плунжерного гидроцилиндра до тех пор, пока он не коснется двуплечевого рычага механизма подъема, и закрепить его при помощи быстросъемных шплинтов. На такие же бруски, как и использованные для колесного хода, с помощью винтовых механизмов установить опорные колеса рамок и закрепить болтами и контргайками стойки в держателях рамы.
Безотвальные плуги
Схема плуга. Схемы разных плугов и их назначения
Стандартный плуг способен пахать землю на глубину 18-35 см. Есть гладкий способ вспахивания лемешными плугами, но для лучшего разрезания и дробления пласта, на плуг могут крепить право отталкивающие корпуса, формируя свально-развальный тип вспахивания.
Тогда при малейшем отклонении в сторону от заданного направления, отвал дробит землю на мелкие кусочки. Стандартный плуг (схема плуга) состоит из рамы, ножа, предплужника, механизма сцепления с трактором, а также корпуса . Плуг может иметь опорные колеса. Их может быть несколько, или один. Зависит от конструкции определенного плуга. Корпус, в свою очередь, это совокупность лемеха, отвала и полевого колеса. Схему стандартного плуга вы можете увидеть ниже:
Итак перед вами полная схема плуга:
- — предплужник,
- — корпус плуга,
- — рама,
- — нож плуга,
- — опорное колесо,
- — винт регулировки опорного колеса,
- — механизм сцепления с трактором.
Плуг для мотоблока своими руками чертежи
Исходя из опыта людей которые делали плуг для мотоблока своими руками и чертежи, то нужно сделать лемех плуга съемным, чтобы затачивать его перед пахотой.
Лучший материал для изготовления режущей части плуга для мотоблока- легированная сталь 9ХС, идущая на диски циркулярных пил.
Сгодится и сталь 45, которая доводится до твердости HRC 50-55 закалкой. Если к вас есть только рядовая сталь, например углеродистая Ст.5, не подлежащая термической обработке, то ее тоже можно приспособить для резки пласта земли, отбив режущую кромку холодного лемеха на наковальне, и затем наточив ее.
Отвал для плуга мотоблока
Способ изготовления отвала №1. Рабочей поверхности отвала должна быть придана цилиндроидальная форма. Если есть листогибочные вальцы, то придать заготовке требуемую форму нетрудно.
Чтобы этого добиться, заготовку отвала, вырезанную газовой или электросваркой (либо ножницами) из стального листа толщиной 3-4 мм, подают на вальцы под углом 20°-23°, выгибают её, а затем молотком придают требуемую форму по шаблону.
Чертеж отвала плуга из листа стали 3 мм
Способ №2. Заготовкой для отвала может быть стальная труба с диаметром 550-600 мм и с толщиной стенки 4-5 мм. Вначале из плотного картона изготавливают шаблон отвала, затем шаблон прикладывается к трубе так, чтобы нижняя образующая шаблона отвала составляла с образующей цилиндрической трубы угол 20-23°.
Контур отвала рисуется мелом, затем он вырезается газовой сваркой и обрабатывается наждаком. Если необходимо, то форму отвала доводят молотком по имеющемуся шаблону.
Форма отвала плуга из трубы с диаметром 550-600 мм и с толщиной стенки 4-5 мм
Способ №3. Самым трудоемким способом получения отвала является помещение его заготовки в горн для нагрева (или нагрев ее другим способом). Затем заготовку гнут по матрице, в качестве которой можно брать отвал от другого плуга.
Материалом корпуса плуга служит стальной лист марки Ст.3-Ст.10 с толщиной 3 мм.
Чертеж деталей плуга:
- а – лемех из легированной стали;
- б — боковой щиток стойки, Ст3;
- в — распорная пластина, Ст3;
- г — пластина основания плуга, Ст3;
- д — полевая доска, уголок 30х30 мм;
- е — стойка, труба диаметром 42 мм
Рекомендуем вначале выполнить части плуга из плотного картона и соединить их между собой склеиванием с выдерживанием соответствующих углов. Так, значения угла альфа на разных частях корпуса плуга составят от 25° до 130°, значения угла гамма — от 42° до 50°. Если самодельная модель плуга из картона устроила вас по всем параметрам, смело начинайте работу с металлом.
Когда стальные части плуга будут сделаны, то для сборки его корпуса будет нужен вспомогательный лист стали толщиной 2-3 мм с размерами 500х500 мм, а также потребуется сварочный аппарат. На вспомогательном листе с отступом от краев 40 мм откладывается угол γ0.
Сборка плуга
- 1 — лемех;
- 2 — боковой щиток стойки;
- 3 – вспомогательный лист 2-3 мм
С использованием клиньев с углом α0=25° на вспомогательный лист устанавливается лемех и приваривается к листу точечно с двух сторон.
С лемехом стыкуется боковой щиток стойки в вертикальном положении так, чтобы его край заходил за край лемеха на 5-8 мм, при этом поднят боковой щиток должен быть выше, чем лезвие лемеха (то есть выше вспомогательного листа) на 6-10 мм, чтобы не мешать лемеху подрезать землю. Щиток также слегка приваривается к лемеху и к вспомогательному листу.
Затем к лемеху максимально плотно и без зазора прикладывается отвал, чтобы их поверхности были одним целым. Угол между верхним обрезом отвала и лезвием лемеха равен (γmax − γ0) = 6-8°.
Крепление лемеха плуга
- — лемех;
- — винт с потайной головкой М8;
- — отвал;
- — пластина основания;
- — уголок 30х30х90 мм;
- — гайка М8
Если обнаруживается, что углы и/или поверхности не соответствуют, то отвал дорабатывается молотком. После подгонки отвала к лемеху он сзади прихватывается сваркой как к лемеху, так и к боковому щитку. Затем боковой щиток сваривается с распорной планкой и пластиной основания, к последней сваркой прихватываются упорные уголки для лемеха.
Плуг еще раз подвергается осмотру и сваривается капитально, при этом вспомогательный лист, используемый для сборки плуга, отделяется от его корпуса зубилом или «болгаркой» с отрезным диском. Упорные уголки лемеха капитально привариваются к пластине основания. Затем все сварные швы зачищаются, а поверхности отвала и лемеха обрабатываются шлифшкуркой.
