Оборотный плуг

Особенности эксплуатации плугов Лемкен, цена

Существуют важные особенности, которыми могут похвастаться все плуги Лемкен. В их числе можно назвать глубину вспашки до 40 см, возможность подстройки и регулирования без специнструмента, 30-55 см ширина захвата на каждый из корпусов, высокая производительность при хорошей скорости – 0,3-0,45 гектара в час на каждый корпус.

Доступная скорость – 7-8 км в час. Плуга Lemken обладают очень высокой износостойкостью благодаря использованию на рабочих частях специальных твердосплавных покрытий. Каждый корпус такого плуга до износа способен вспахать около 300 гектаров земли.

Цены на плуги Лемкен имеют огромный разброс в зависимости от модели. Плуг может стоить от 5 до 50 тыс. $ и выше.

Устройство и принцип работы оборотного плуга

Оборотный плуг является одним из наиболее распространенных сельскохозяйственных инструментов, используемых для обработки почвы.

Устройство оборотного плуга:

Оборотный плуг состоит из следующих основных частей:

• Рамы — предназначены для поддержки и жесткости всей конструкции плуга.
• Бороздообразующих органов — представляют собой специальные ножи или диски, которые проникают в почву и образуют борозды.
• Лемехов — специальные острые элементы, прикрепленные к боковой части бороздообразующих органов, которые разрывают почву и перемещают ее в стороны.
• Пятки — находятся на задней части плуга и служат для разрыхления почвы и формирования ровной поверхности.

Принцип работы оборотного плуга:

Оборотный плуг используется для обработки почвы путем формирования борозд и перемещения верхнего слоя почвы на глубину. Процесс работы плуга основан на следующих этапах:

1. Столкновение бороздообразующих органов с почвой ведет к разрыванию верхнего слоя почвы и образованию борозды.
2. Лемехи плуга разрывают борозду и перемещают почву в стороны.
3. Пяточные органы рыхлят почву и создают ровную поверхность после обработки.

Оборотный плуг позволяет обрабатывать почву на значительной глубине, улучшая ее структуру и подготавливая ее для посева. Этот инструмент широко используется в сельском хозяйстве для проведения междурядных работ, подготовки почвы для посева культурных растений и других агротехнических процессов.

EuroDiamant (Lemken)

На МИСах в разные годы испытывались три модели плугов семейства Diamant: EuroDiamant 10 7+1 L100 и EuroDiamant 8 5 L100 — на Поволжской МИС в 2003 году, а Lemken Terrion EuroDiamant — на Кубанской МИС в 2009 году. Плуг EuroDiamant 10 7+1 L100 агрегатируется с трактором класса 5, а для EuroDiamant 8 5 L100 требуется менее мощная машина (3 класса).

EuroDiamant 10 7+1 L100 выгодно отличается наличием телескопичес­кого продольного бруса, позволяющего точно провести настройку линии тяги трактора через центр тяжести плуга при изменении количества основных корпусов и их ширины захвата. Кроме того, основные корпусы данного плуга имеют регулируемые щелевые отвалы, углы крошения которых можно подстраивать для достижения необходимого процента крошения почвы после прохода плуга.

Конструкция оборотного плуга EuroDiamant 8 5 L100 по расположению и наличию основных узлов и механизмов в плуге аналогична конструкции плуга EuroDiamant 10 7+1 L100. Изменено только количество основных корпусов, их на плуге 5 штук. Все перечисленные конструкции оборотных плугов работают с тракторами, навесная система которых, оборудована системой режимов гид­ропозиционного и силового регулирования.

Как правильно выбрать плуг

Выбирая оборотный агрегат, следует учитывать следующие факторы:

1. Мощность вашего трактора. Все оборотные машины в зависимости от мощности трактора делятся на количество корпусов от 2 до 12.
2. Защита техники – рессорная или болтовая.
3. Сечение рамы. Например, 140х140, 180х180.

Самой распространенной считается модель 3-х корпусного оборотного плуга.

Эта модель предназначена для работы на глубину до 27 см, на незасоренной камнями и плетнями земле сопротивлением 0,9 кг на см 2 . Имеющаяся гидравлика позволяет поворачивать модель на 180 0 . Применяется на полях с большим количеством растительных остатков, например, после кукурузы. Применяя «челночный способ» вспашки вместе с ленточным корпусом экономит ГСМ и повышает количество урожая.

3-х корпусные оборотные плуги агретируеться с тракторами класса 1,4, например ЮМЗ-82, МТЗ-80/82, МТЗ-100/102 и др. Тяговое сопротивление техники не более 12кН.

Конструкция 3-х корпусного плуга имеет сварную раму, подвеса, который служит для переворота и навешивание его на трактор, корпуса с углоснимами, которые дают возможность осуществить вспашку влево и вправо, опорного колеса, гидравлики.

Основание и углосним состоят из башмака на котором смонтированы лемехи, отвал и полевая доска. Перемещая стойку опорного колеса можно регулировать глубину пахоты 20-27 см. Скорость для лучшей работоспособности не должна превышать 9км/час. 3-х корпусный агрегат обеспечивает заделку растительных остатков на 99%.

Модельный ряд плугов Лемкен: Евродиамант, ВариОпал, Танзанит и другие модели техники

Итак, рассмотрим модельный ряд плугов Лемкен более подробно:

Плуг «Ювель». Это оборотный навесной плуг оснащен четырехпрофильной рамой 14 см с корпусами в количестве от 3 до 7. Агрегат имеет систему для контроля оборотов TurnControl, глубина и угол вспашки настраивается в ручную, а наклон плуга регулируется трактористом из кабины.

Плуг «ЕвроОпал». Оборотные навесные плуги Лемкен имеющие от двух до шести корпусов и способные регулировать ширину 1-й борозды не взирая нВ тракторную тягу. «ЕвроОпал» оснащен механизмом оборота на гидравлике, механической либо гидравлической защитой непомерных нагрузок. Так же плуга этой модели имеют такие особенности как разные формы корпуса и разделенные острия лемехов.

Плуг «ВариОпал». Дает возможность вспашки у самого края канавы, межи или ограждения, исключает забивание рабочих органов. Ширина захвата изменяется гидравлическим регулированием. Количество корпусов – от 2 до 6 в нескольких вариантах. Высота рамы этого плуга Лемкен может быть 75, 80, 85 или 90 см. Расстояние между корпусами – 0,9, 1 или 1,2 метра.

Плуг «Танзанит». Гибридный оборотный плуг, соединяющий в себе возможности навесной и полуной системы крепления к трактору. Существуют варианты модели с 6 и с 7 корпусами. Интересной особенностью «Транзита» можно назвать возможность работы с маломощными тракторами, при агриегатриовании, например, с полунавесными плугами с равным числом корпусов. Имеет гидравлическую защиту от перегрузок и электронную регулировочную систему.

Плуг ЕвроДиамант. Полунавесной плуг Лемкен, рассчитанный на агрегатирование с трактором с возрастающей тягой. Имеет от пяти до девяти корпусных плугов. Отличается высокой маневренностью при работе и быстрым, безударным оборотом на 180 градусов. Ширина захвата легко изменяемая – возможны 4 варианта от 30 до 50 см. Плуг имеет широкое опорное колесо. Для установки предплужников не нужны специальные инструменты.

Навесной плуг EurOpal

Навесные плуги EurOpal используются там, где необходимо достичь высокой производительности при минимальных затратах. Благодаря своему небольшому весу и легкоходности, они выгодны для применения. Высокая стабильность была достигнута за счет регулировочных кронштейнов, которые скреплены резьбовым соединением с толстостенной квадратной трубой из мелкозернистой легированной стали.

Больше не вызывает проблем и регулировка плуга «Лемкен» EurOpal, благодаря системе Optiquick, позволяющей настраивать ширину передней борозды и точку приложения усилия независимо друг от друга. Это дает возможность добиться качественного проведения работ без увода конструкции в сторону.

Плуги использовались для вспашки земли в давние времена. В наше время оборудование модернизировали и приспособили под мотоблоки, маломощные и мощные трактора. При помощи плуга не сложно обработать верхний слой почвы от сорняков или подготовить поля к посеву. При помощи техники можно контролировать структуру почвы, поддерживать ее плодородность. Земля на полях будет легкой и рыхлой. Среди известных моделей выделяется плуг оборотный. Он поможет аграрию сэкономить и быстро осуществить подготовку почвы перед посевами. Виды и особенности конструкции оборотного плуга, расскажут наши специалисты, а тематические фото и видео, помогут подобрать необходимую технику для своего агрокомплекса.

Оборотный плуг сэкономит время и деньги.

По способу агрегатирования с сельскохозяйственной техникой оборудование подразделяется на виды:

• навесное;
• полунавесное;
• прицепное.

По своим конструктивным особенностям отличают:

• оборотный
• чизельный

Плантажные или чизельные при работе образуют борозды, они хуже в обслуживание. Рекомендуем своим читателям остановить выбор на оборотной модели.

Оборотные модели

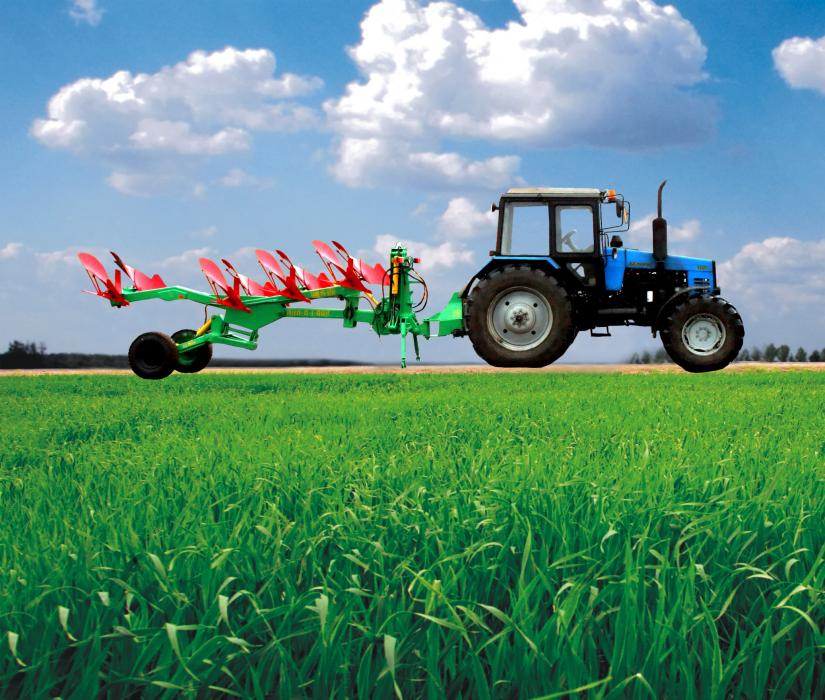

Плуг навесной в работе.

Оборотный или реверсивный плуг имеет сложную конструкцию. Состоит он из двух комплектов лемехов, которые расположены на горизонтальной раме в противовес друг другу, как на фото справа. Во время работы одни лемехи опускаются в почву, а вторые в противовес находятся на поверхности. Отвал от первых, после поворота трактора, попадает под вторые и выравнивается. Лемехи при повороте поворачиваются на 180 0 под воздействием центробежной силы и работать с плугом проще. Аграрий экономит на бензине и времени, так как необходимость каждый раз разворачивать технику в конце борозды отпадает. Челночный метод вспашки при помощи оборотного устройства рентабельнее в 1,5 раза традиционного, чизельной моделью. Поэтому высокая цена на оборотные модели оправдана.

Использование реверсивного плуга помогло решить ряд проблем при обработке почвы:

1. После вспашки почва имеет рыхлую и однородную текстуру.
2. Поля получаются ровными, без глубоких борозд, так как отбрасывается почва всегда в одну и туже сторону.
3. Корни сорняков попадают под второй ряд лемехов и измельчаются, не давая шансов сорной траве для роста.
4. После обработки, на почве не образуется корка, поэтому земля не закиснет, а влага легко проникает к корневой системе, не застаивается.
5. После обработки земли оборотным плугом, нужно меньше заниматься прополкой и рыхлением почвы.

К маломощным и полноценным тракторам присоединяется оборотный плуг навесом, при помощи трехточечного соединения. Техника может иметь от 2 до 18 отвалов. Для мини-тракторов и тракторов подходит оборудование на 2–5 корпусов. Оно в основном навесное. Большое количество лемехов поддерживается направляющим колесом, которое располагается посередине рамы и имеет размеры равные вышине плуга. Они полунавесные. Многокорпусные отвальные модели предназначены для агрегатирования с мощными тракторами, более 200 л. с.

Оборотные устройства используют для обработки полей большой площади, так как в работе они экономичнее. Подходят навесные плуги для обработки всех видов почвы, в том числе глинистой и не черноземья.

На рынке агропромышленной техники оборотные плуги представлены моделями российских и зарубежных производителей. Среди самых популярных выделяются: Gregoire Besson, Kverneland, Lemken, Kuhn, Gaspardo и наши модели ППО.

Оборудование от «Лемкен»

Компания изготавливает плуги на заказ, по специальным проектам, исходя из особенностей обрабатываемой территории и условий, предъявленных клиентом. В каждом проекте реализуются сложные технологические решения, которые приспосабливают под определенные условия оборудование фирмы «Лемкен».

Плуг при этом оснащается многоступенчатой системой изменения ширины захвата в пределах 30-50 см. Заказчик вправе выбрать сам количество корпусов (от 1 до 6) и расстояние между ними (90-100 см).

Кроме того, каждая конструкция оснащается двойного действия «Унитрон», благодаря которому по окончании вспашки полосы плуг переворачивается вокруг продольной оси рамы. Это дает возможность продолжить пахоту в обратном направлении с переворотом грунта в одну сторону. Такое решение позволяет избежать появления гребней и провалов. А благодаря автоматической системе фиксации вертикального положения в борозде, которую реализовала компания «Лемкен», плуг входит в землю под оптимальным углом уклона.

Оборотный плуг Lemken

Каждый агрегат этой компании собран индивидуально, по требованию покупателя и учитывая его потребности. Лемкен имеют ступенчатую систему ширины захвата 30-50 см. Модельный ряд может быть с 1-6-и корпусами. Расстояние между корпусами у моделей 90 или 100 см. Агрегатируется с тракторами 45-250л.с типа ЮМЗ-6 но мощнее. Лемкен предлагает своим покупателям плуги в ОF версии, которые дают возможность проводить пахоту как в борозде, так и вне.

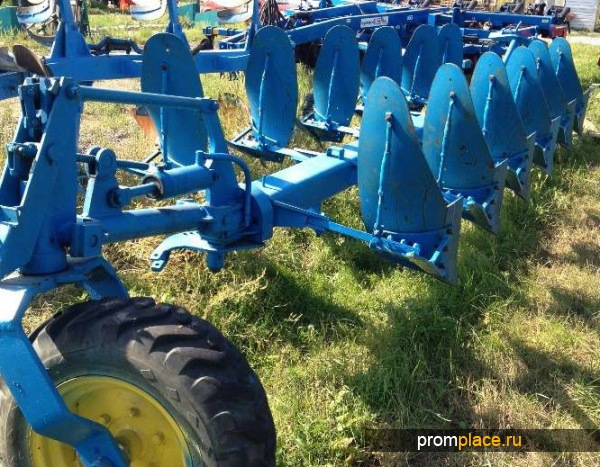

Фото оборотного плуга Lemken

Все машины Лемкен имеют современную гидравлику Унитрон и переключающийся цилиндр двойного действия, автоматическую фиксацию вертикального положения плуга в борозде. Это дает возможность быстро разворачивать технику и при работе ну нужно дополнительно регулировать угол уклона плуга. В базовой комплектации имеется ящик для инструментов, каждый срезной болт всегда находиться под рукой.

Технические особенности  плугов фирмы Lemken

• полунавесной оборотный плуг для обеспечения высочайшей производительности с гидравлической или ступенчастой регулировкой ширины захвата каждого корпуса в диапазоне от 30 до 55 см
• варианты от пяти- до девятикорпусных для тракторов мощностью от 92 кВт (125 л. с.)
• расстояние между корпусами 100 или 120 см, высота рамы 80 см
• комфортная, не требующая применения инструментов регулировка предплужников
• опорное колесо движется в пределах рамы плуга (начиная с шестикорпусных плугов) для оптимальной вспашки на краю поля и вспашки возле оград или других препятствий
• поставляется также с механической или гидравлической системой защиты от перегрузок непрерывного действия

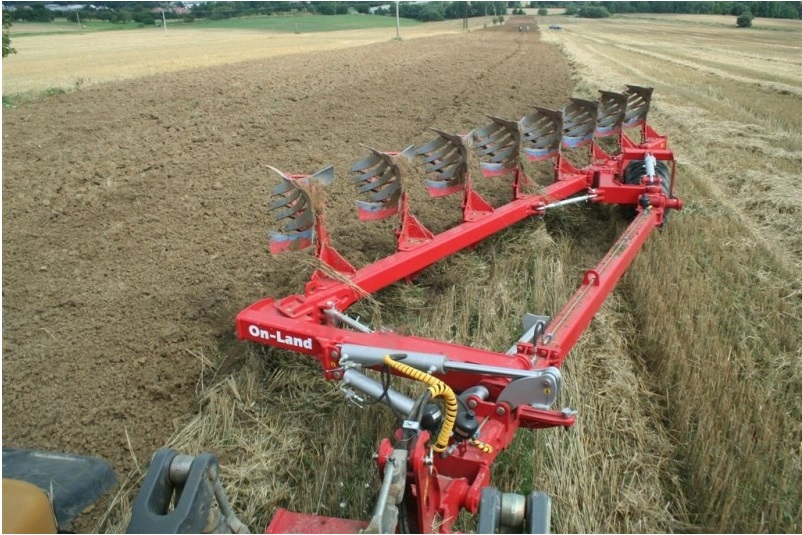

• поставляется также в Onland -исполнении для вспашки, как в борозде, так и вне борозды.
• Башня плуга имеет цельный вал навески категории II или III из пружиной стали.
• Воспринимая большие ударные нагрузки, вал защищает трактор и башню.
• Башня крепится к раме при помощи оси из высококачественной стали, прошедшей термическую обработку.
• На оси закреплены два роликовых подшипника, доступных для смазки. Особая прочность и длительный срок службы гарантированы.

Подобный єффект от применения дает плуг ППО 8-40.

Технические характеристики Lemken

Технические характеристики	Количество корпусов
2	3	4	5	6
рама 110х110х8 мм (Европал)
Ширина обрабатываемой почвы, см	60-100	90-150	120-200
Масса, кг	552	707	862
Мощность, л.с.	70	80	100
рама 120х120х10 мм (ВариОпал)
Ширина обрабатываемой почвы, см		90-150	120-200	150-200
Масса, кг		753	949	1.180
Мощность, л.с.		100	130	160
рама 140х140х10 мм (Ювель)
Ширина обрабатываемой почвы, см			120-200	150-250	180-300
Масса, кг			1.210	1.410	1.610
Мощность, л.с.			160	190	230
рама 160х160х10 мм (ВариДиамант)
Ширина обрабатываемой почвы, см			120-200	150-250	180-300
Масса, кг			1.280	1.495	1.710
Мощность, л.с.			180	210	250

Оборотный плуг Kuhn Manager

Возможность выбора ширины захвата и системы защиты сделала модельный ряд Manager идеальным для работы с тракторами средней мощности, такими как ХТЗ-17221, Case Magnum 310, МТЗ-2022 и другими, и при любых рабочих условиях. Манёвренность оборотного плуга позволяет вам работать с высокой производительностью даже на участках небольшого размера. Вы можете работать с таким же трактором, что и для навесного плуга, используя, при этом большее количество корпусов, и, ширину захвата.

Фото оборотного плуга Kuhn Manager

Наклон оборотного механизма позволяет плавно повернуть плуг по отношению к направлению движения. Несущие колёса расположены в непосредственной близости от трактора для оптимального радиуса разворота, что гарантирует прямолинейность при выходе из борозды и минимальное не вспаханное пространство по краю поля.

Опорная рама оборотного плуга Kuhn Manager позволяет значительно уменьшить нагрузку на сцепное устройство трактора в процессе оборота плуга. Это технологическое решение позволяет также снизить центр тяжести. Оборот плуга осуществляется 2 линейными гидроцилиндрами, напрямую соединёнными с движущимися частями, без посредства механической системы. Эта крайне простая технология, без износа, не требует особенного техобслуживания.

Шарнирное соединение позволяет плугу копировать волнистость рабочего участка. За счёт этого, обеспечивается равномерная глубина вспашки. Более того, при выходе из борозды, когда передние корпусы выглубляются задние все-еще продолжают обработку. Такая технология позволяет лучше вспахать края поля и снизить бугристость. Система автоматически блокируется при выходе их борозды (замок закрыт в процессе маневрирования и при транспортировке) и освобождается при входе в борозду.

После обработки грунт готов к применению других механизированных средств, например, сеялок точного высева и т. п.

Технические особенности корпусного Kuhn Manager

• Полуавтоматическая сцепка с изменяемой высотой – процедура навески и рассоединения упрощена;
•  Шарнирно-сочленённая рама с механической регулировкой жесткости сочленения обеспечивает жесткость конструкции;
• Запатентованные болтовые предохранители на разрыв уменьшают повреждение стоек во время срабатывания;
• Отвалы изготовлены из стали “Triplex” на самом моном в Европе гидравлическом прессе  под давлением 5000 тонн;
• Показатель твёрдости отвалов составляет 9000 викерс – самый высокий в отрасли;
• Цилиндр автоматического переворачивания одинарного или двойного действия не требует высокого давления масла в гидросистеме трактора для переворачивания;
• Инновационная конструкция болтового предохранителя: он срабатывает не на срез, а на разрыв – тем самым снимается деформация корпуса, чем продлевается срок его службы;
• Простота, эффективность и долговечность;
• Только плуги Kuhn  Manager и Kuhn Chalenger имеют тележку с двумя опорными колёсами;
• Есть возможность добавления еще одного корпуса.

Технические характеристики оборотного плуга Kuhn Manager

Техническая характеристика	Manager C — 5 корпусной	Manager C — 6-корпусной	Manager C — 7-корпусной
Количество корпусов	5	6	7
Максимальная мощность трактора (кВт)	110	132	154
Максимальная мощность трактора (л.с.)	150	180	209
Предохранение	болтовые предохранители на разрыв T	болтовые предохранители на разрыв T	болтовые предохранители на разрыв T
Ширина захвата (см)	35 и 40	35 и 40	35 и 40
Высота под рамой (см)	80	80	80
Расстояние между корпусами (см)	102	102	102
Сечение квадрата рамы (мм)	180	180	180
Тип отвалов	цилиндрический — винтовой — полосовой	цилиндрический — винтовой — полосовой	цилиндрический — винтовой — полосовой

Принцип работы оборотного плуга и его роль в сельском хозяйстве

Оборотный плуг — это сельскохозяйственный инструмент, который используется для обработки почвы перед посевом или после уборки урожая. Он служит для переворачивания, разрыхления и перемешивания почвенного слоя. Принцип работы этого инструмента основан на использовании острой режущей детали и способности переворачивать почву во время движения.

Оборотный плуг состоит из нескольких основных частей: корпуса, рамы, кузова, режущего лезвия и диска. Корпус плуга прикрепляется к трактору или другому сельскохозяйственному транспорту и осуществляет передвижение инструмента по почве. Рама и кузов обеспечивают устойчивую конструкцию и хранение земли. Режущее лезвие обычно сделано из прочной стали и используется для срезания верхнего слоя почвы. За режущим лезвием следует диск, который переворачивает почву и разрыхляет ее.

Роль оборотного плуга в сельском хозяйстве изначально заключается в обработке почвы перед посевом. Переворачивая почву и рыхля ее, плуг улучшает структуру почвы и способствует лучшему проникновению влаги, кислорода и питательных веществ к корням растений. Это позволяет полезным растениям вырастать и развиваться в здоровом состоянии, а также способствует повышению урожайности и качества сушеных трав и зерновых культур.

Кроме того, оборотный плуг имеет еще одно немаловажное преимущество — он помогает контролировать размножение сорных растений. При переворачивании почвы и удалении верхнего слоя сорная растительность также удаляется, что позволяет уменьшить количества сорняков и улучшает качество почвы

Важно отметить, что выбор правильного оборотного плуга зависит от ряда факторов, таких как тип почвы, тип и планируемый объем работ, а также доступность сельскохозяйственной техники

При выборе оборотного плуга необходимо обращать внимание на качество материалов, из которых он сделан, а также функциональные особенности, такие как количество лопастей, глубина пашни и возможность регулировки угла наклона

В заключение, оборотный плуг играет важную роль в сельском хозяйстве, обеспечивая эффективную обработку почвы перед посевом и улучшение качества урожая. Этот инструмент помогает контролировать сорные растения и повышает плодородие почвы. Правильный выбор плуга, а также его правильное использование, поможет фермерам достичь наилучших результатов в сельскохозяйственном производстве.

Какие виды плугов сегодня используют

Почву готовят как перед посевом, так и для улучшения ее состава. Для этого вносят удобрения и прикормки. Для максимального проникновения минералов в почву, ее нужно взрыхлить. Эту работу отлично выполняют оборотные плуги.

На рынке представлен широкий ряд моделей сельхозтехники. К весне ассортимент возрастает в разы и изобилует плугами различной модификации:

1. Оборотные
2. Навесные
3. Полунавесные

Выбирать ту или иную технику нужно в зависимости от вида возделываемой почвы и вида выращиваемых культур. Самые популярные и часто используемые это оборотные модели. Они делают глубокую вспашку, рыхлят и переворачивают почву. Это дает возможность повысить плодородность почвы и провести посевы.

Оборотные плуги имеют двойные переворачивающие лемехи. Один работает на почве, а второй в воздухе переворачивает почву. Лемехи изготавливают из прочного сплава.

После каждой проходки поля техника под воздействием гидравлики переворачивается и можно продолжать работать. Борозда при каждом новом проходе имеет отвал в одну сторону. Это дает возможность избежать появления гребня. Поверхность поля будет иметь однородную и ровную структуру. Работа оборотным видом будет проходить быстро и качественно.

Если пахать обычным плугом, то половина гребней будет расположена справа, а половина слева, при этом по центру появляется двойной гребень. Оборотный агрегат поможет этого избежать.

Присоединение к трактору оборотной техники трехточечное навесное. У большинства моделей 2-5 отвалов, у полузакрепленных оборотных машин может быть до 18. Это большое количество будет поддерживаться колесом, диаметр которого равен длине модели.

Оборотные виды рассчитаны на вспашку земель большой площади. Эта техника быстро выполнит поставленную перед ней задачу, повысит рентабельность предприятия. Кроме этого в почве сохранится нужное количество влаги и микроэлементов.

Навесные модели тоже часто используют при вспашке. Так как такие машины тоже имеют хорошее качество и надежны. Но такую технику чаще используют для нечерноземья и глинистой почвы.
